Как мультиметром проверить зарядку аккумулятора: Как проверить заряд аккумулятора мультиметром. Узнаем показания в домашних условиях + ВИДЕО

Проверить аккумулятор мультиметром — задача требующая определенных знаний

Аккумуляторы (правильнее говорить аккумуляторные батареи) предназначены для накопления электрической энергии, и питания потребителей электрическим током в автономных условиях работы. Батарея состоит их нескольких аккумуляторов, соединенных последовательно.

Напряжение на каждом из них суммируется, в итоге мы получаем рабочее напряжение АКБ. Исполнение может быть как моно корпусным, когда все аккумуляторы объединены в общую конструкцию, так и составным. В этом случае каждый корпус самостоятелен. Отдельные аккумуляторы имеют фиксированное напряжение.

Напряжение или ЭДС – как проверить аккумулятор автомобиля тестером?

У аккумулятора есть несколько важных характеристик:

Емкость — способность обеспечивать потребителя заданным током в течение определенного времени.

Максимальный ток нагрузки – предельно допустимый ток, при котором батарея работает в штатном режиме. При превышении этого значения возможна резкая деградация, и даже термическое разрушение внутренних компонентов.
Общее напряжение батареи. Сумма напряжений всех аккумуляторов. За рабочее напряжение принимается величина, измеренная в заряженном состоянии.

Многие пользователи ошибочно принимают за рабочее напряжение величину ЭДС, то есть напряжение холостого хода. ЭДС (электродвижущая сила) – это разность потенциалов между полюсами аккумулятора, при разомкнутой цепи. А рабочее напряжение – это величина, которую исправный аккумулятор обеспечивает при номинальной нагрузке.

Обратите внимание

Проверка аккумулятора должна производиться под нагрузкой. Величина ЭДС одинакова как у исправной, так и у деградировавшей АКБ.

При подключении тестера к аккумуляторной батарее вы измеряете величину ЭДС. Внутреннее сопротивление прибора настолько мало, что оно не обеспечивает рабочую нагрузку для АКБ. Поэтому данные, полученные таким способом – не отражают степень заряда батареи. Некоторые современные мультиметры имеют в своем оснащении нагрузочную вилку.

Она представляет собой проводник с высоким сопротивлением и радиатором охлаждения. После подключения измерительных контактов к батарее, оператор нажимает на кнопку и подает нагрузку, параллельно прибору. Таким тестером, проверить заряд можно с высокой эффективностью.

Сравнивая значение ЭДС, и рабочего напряжения под нагрузкой – делаем вывод о степени заряда АКБ.

Как правильно проверить аккумулятор мультиметром?

Поскольку мультиметр – универсальный прибор, им можно проверить все характеристики аккумуляторной батареи.

1. Значение ЭДС
2. Величину рабочего напряжения
3. Ток утечки
4. Рабочий ток
5. Внутреннее сопротивление

Важно! Сопротивление аккумулятора проверяется либо при полном разряде (а это небезопасно для некоторых типов батарей) либо с помощью дополнительного сопротивления (шунта). Производить подобные замеры может только подготовленный специалист, иначе можно вывести из строя прибор.

Собственно, эта величина в домашних условиях не потребуется. Сопротивление аккумулятора измеряется для выявления короткозамкнутого элемента в батарее. Таким приемом пользуются мастера по ремонту и восстановлению АКБ.

Наиболее частая потребность для обычного потребителя — проверить заряд аккумулятора автомобиля, фонарика или другого бытового прибора. С такой задачей ваш тестер легко справится.

Многие задаются вопросом: «Как проверить емкость автомобильного аккумулятора мультиметром?» Правильный ответ – никак.

Обратите внимание

Померить емкость мультиметром напрямую невозможно.

Емкость аккумулятора измеряется в ампер-часах (Ач или Ah). При постоянной нагрузке, батарея обеспечивает определенный ток в течение какого-то времени. Например – емкость вашего автомобильного аккумулятора 60 Ah.

Это означает, что при токе нагрузки равном 1 амперу, исправная АКБ гарантированно проработает 60 часов, без ухудшения параметров. Соответственно при токе 3 ампера – время работы до падения напряжения составит 20 часов. Важно! Разумеется, это относится к полностью заряженной батарее.

Как видно из описания – замерить емкость аккумулятора при помощи универсального прибора не получится. Мы можем узнать величину тока, остаточного напряжения, но не емкость.

Тем не менее, проверка емкости батареи возможна в домашних условиях

1. Производим полный заряд батареи с помощью зарядного устройства;
2. Если зарядное устройство не автоматическое – необходима периодическая проверка заряда мультиметром. Нормальное напряжение под нагрузкой для кислотного аккумулятора: 12-12,5 вольта;
3. Даем нагрузку на аккумулятор с помощью мощного потребителя. При этом соединяем последовательно батарею, мультиметр и потребителя.Замеряем ток. Для удобства следует подобрать нагрузку с высокой мощностью, тогда на проверку емкости уйдет меньше времени. Например, лампа 12В мощностью 60Вт, согласно закону Ома создаст нагрузку в 5 ампер. Соответственно, батарея емкостью 60 Ач должна разрядиться не более чем за 12 часов;

Важно! Перед тем, как измерить емкость аккумулятора таким способом – проверьте диапазон измерения мультиметра.

 Он не должен быть меньше, чем предполагаемая сила тока.
4. Периодически проверяем напряжение батареи. Как только величина опустится ниже 12 вольт – аккумулятор начинает терять заряд. Смотрим на время, прошедшее с начала процедуры, умножаем на ток нагрузки – получаем приблизительную емкость вашей АКБ в ампер-часах. Если величина существенно меньше паспортных данных – батарею необходимо списывать или восстанавливать.

Измерение емкости аккумулятора необходимо, если ваша батарея стала заметно быстрее разряжаться. Особенно актуален такой тест в автомобиле. Чтобы не оказаться вдали от цивилизации с разряженной АКБ – не доводите ее до критического износа.

Как замерить напряжение мультиметром на аккумуляторе?

Если ваш прибор не оснащен нагрузочной вилкой, ее можно изготовить самостоятельно или просто использовать мощный потребитель при измерениях. Необходимо запомнить, что нагрузка подключается параллельно клеммам батареи, а не последовательно с тестером, как во время контрольного разряда.

Нагружать источник питания необходимо устройством, аналогичным по мощности стандартному режиму работы. Например, проверить аккумулятор автомобиля можно с помощью лампы мощностью 15-35 Вт.
Сначала подключаем измерительные провода к клеммам батареи, и фиксируем значение ЭДС.

Для автомобильного стартерного аккумулятора эта величина обычно не превышает 12,85 вольта. Затем, не убирая провода мультиметра, подключаем на клеммы нагрузку. Качественный и полностью заряженный аккумулятор допускает небольшой просад напряжения, не более 0,2-0,4 вольта. Если после подачи нагрузки напряжение не опускается ниже 12,2 вольт – ваша АКБ в порядке.

Как проверить зарядку аккумулятора мультиметром?

Для того чтобы аккумулятор правильно проходил циклы «заряд/разряд» – необходимо убедиться в качестве зарядного устройства. В автомобиле за это отвечает генератор и регулятор напряжения.

Важно! Напряжение заряда должно быть немного выше, чем рабочее напряжение аккумуляторной батареи. Исправная система зарядки автомобиля выдает напряжение порядка 14,5 вольта.

Как проверить заряд мультиметром? Очень просто. Заведите мотор вашего авто, и замерьте напряжение на клеммах батареи при холостых оборотах двигателя.

Если напряжение в пределах 14-14,4 вольта – генератор и регулятор напряжения исправен. Попросите помощника прибавить обороты педалью акселератора, или самостоятельно приоткройте воздушную заслонку под капотом. Напряжение может возрасти, но незначительно.

Если его величина резко «прыгает» вслед за оборотами – проверьте исправность регулятора напряжения. Избыточное значение напряжения быстро выведет из строя вашу батарею.

Измерение тока утечки

Мы рассмотрели способы, как мультиметром проверить напряжение аккумулятора, измерить величину ЭДС, убедиться в исправности зарядного устройства. При помощи тестера можно провести еще одно измерение, полезное для АКБ автомобиля – ток утечки.

Наверное, каждый из автолюбителей сталкивался с ситуацией – вернулся из отпуска, автомобиль простоял в гараже полтора месяца, аккумулятор разряжен. Вроде все было выключено, и на улице нет минусовой температуры. Почему разряжается батарея?

Любой современный автомобиль имеет сервисные электронные модули, которые остаются включенными даже без ключа зажигания. Иммобилайзер, блок комфорта, модуль управления двигателем, магнитола, хранящая в памяти настройки станций, и многое другое. Как выяснить причину разряда АКБ?

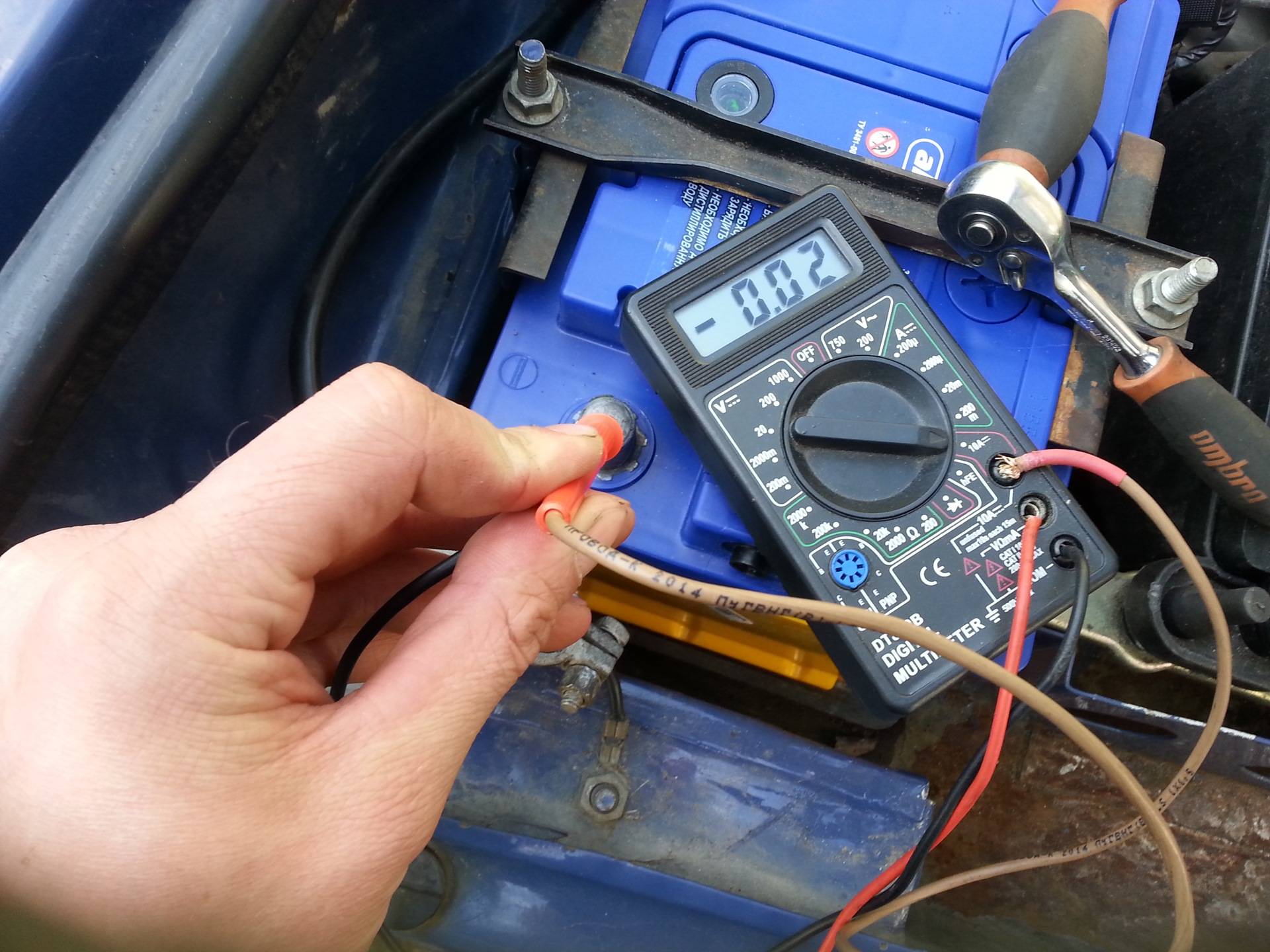

При помощи мультиметра. Снимите плюсовой провод с клеммы аккумулятора, и включите в разрыв ваш тестер в режиме измерения силы тока.

Важно! Ток утечки может достигать нескольких ампер, поэтому правильно установите предел измерений на мультиметре.

Зафиксируйте провода при помощи зажимов типа «крокодил», и начинайте поочередно извлекать предохранители, ответственные за электронные модули автомобиля. Разумеется, без технического руководства не обойтись.

Когда вы найдете модуль или электроцепь, которые дают максимальное значение тока утечки – приступайте к локальной проверке. Отсоедините разъемы, и с помощью мультиметра проверьте сопротивление проводки. Вы легко сможете найти причину повышенной утечки, не обращаясь в сервис.

Вывод: Для поддержания вашего аккумулятора в бодром состоянии не обязательно приобретать дорогое оборудование. Вполне можно обойтись обычным мультиметром.

Как прозванивать мультиметром — видео для тех, кто считает, что лучше один раз увидеть, чем прочитать.

описание прибора, способы проверки для разных устройств

Работоспособность батареи определяется ее вольтажом (напряжением) и емкостью накопителя. Для проверки этих параметров потребуется вольтметр, амперметр или комбинированный прибор — мультиметр.

Чтобы определить оптимальное время зарядки или замены, нужно знать, как пользоваться мультиметром и как проверять аккумулятор под нагрузкой и без нее.

Прибор для измерения силы тока и напряжения.

Содержание:

• 1 Мультиметр: что это такое
• 2 Строение мультиметра
• 3 Как проверить аккумулятор автомобиля
  • 3. 1 Проверяем ток утечки
  • 3.2 Измеряем напряжение
  • 3.3 Проверяем внутреннее сопротивление
  • 3.4 Определяем емкость
• 4 Проверяем батарейки
• 5 Записываем параметры аккумулятора телефона

Мультиметр: что это такое

Мультиметр — это многофункциональное устройство, которое применяется для измерения силы постоянного и переменного тока, напряжения, электрического сопротивления цепи и емкости конденсаторов. Прибор можно использовать в качестве тестера для проверки проводимости («прозвона») цепи и обнаружения разрывов.

Благодаря наличию 3 шунтирующих резисторов с различным электросопротивлением мультиметр может снимать показания в нескольких диапазонах.

Строение мультиметра

Основные рабочие зоны мультиметра.

Наиболее часто для домашних проверок используются электронные мультиметры, имеющие небольшой ЖК-экран и ручку переключения режимов работы устройства. Текущий тип и диапазон измерения находится напротив красной точки или углубления на краю переключателя.

На передней или боковой части корпуса есть несколько гнезд для подключения щупов. Щуп черного цвета является отрицательным и всегда подключается к разъему, отмеченному «Com» или «Common» (земля). Положительный (красный) щуп вставляется в свободное гнездо.

Если на корпусе мультиметра 3 гнезда для щупов, то красный щуп вставляется в среднее гнездо (нижнее обозначено как «Земля»). Верхний разъем применяется для «плюсового» щупа только в том случае, если измеряемая сила тока меньше 5-10 А. В моделях с 4 гнездами диапазон ампеража делится на 3 зоны: до 200 мА (1-й разъем), от 200 мА до 5-10 А и более 5-10 А.

Режим измерения напряжения постоянного тока имеет маркировку ACV, переменного — DCV, силы тока — DCA, а электрического сопротивления — Ω (омега). Постоянный и переменный ток могут обозначаться прямой и волнистой чертой соответственно.

Зона включения прозвонки располагается между диапазоном ампеража и сопротивления. При обнаружении разрыва мультиметр подает звуковой сигнал (у некоторых моделей — только световая индикация). Функциональность тестера обеспечивается батарейкой Крона, резисторами, выпрямительными диодами и другими элементами.

Как проверить аккумулятор автомобиля

Тестирование автомобильного аккумулятора.

При проверке автомобильного аккумулятора измеряется напряжение, ток утечки и электросопротивление. При покупке батареи, бывшей в употреблении, либо в порядке ежегодного теста можно провести проверку емкости.

Проверяем ток утечки

Для проверки тока утечки нужно:

1. Перевести прибор в режим амперметра, выбрав диапазон более 10 А.
2. Выбрать метод проверки утечки — в разрыв плюса или массы. В 1 случае «плюс» мультиметра подключается к соответствующей клемме аккумуляторной батареи (АКБ), а «минус» — к контактам автомобиля. Во 2 случае щупы подключаются к минусовым клеммам АКБ и машины, но полярность не влияет на результат.
3. Отключить освещение, магнитолу и габаритные фары в автомобиле.
4. Отсоединить «минусовую» клемму машины от АКБ, в разрыв цепи подключить мультиметр, соблюдая полярность метода.
5. Снять показания с прибора. При наличии тока утечки — поочередно проверить разрывы цепей сигнализации, противотуманных фар, обогрева, дополнительного освещения и других систем автомобиля.

Измеряем напряжение

Наиболее быстро определить работоспособность батареи можно с помощью вольтметра. Чтобы узнать напряжение на АКБ, необходимо:

1. Переключить тестер в режим измерения постоянного напряжения.
2. Заглушить двигатель и выключить все системы автомобиля, потребляющие электричество. При работающем моторе полученный вольтаж будет соответствовать генератору, а не накопителю.
3. Подключить щупы параллельно к «плюсу» и «минусу» аккумуляторной батареи, соблюдая полярность.
4. Снять показания прибора. При отсутствии потребителей и тестовой нагрузки вольтаж должен составлять 12,66 В при 100% заряда. При 75% напряжение составит 12,42 В, при 50% — 12,18 В, а при полном разряде — 11,6-11,8 В. При снятии показаний нужно учитывать долю погрешности мультиметра. Подзарядку рекомендуется производить при 12,2-12,4 В в зависимости от времени года. Полный разряд является небезопасным для аккумулятора и требует длительного восстановления низкими токами.

Также вольтаж измеряется при работающем двигателе, при участии нагрузочной катушки (18-20 мОм) и основных потребителей аккумулятора (магнитолы, габаритов и др.). Тест на работающем моторе показывает заряд, который передается от генератора на АКБ.

Для проверки напряжения нужно завести двигатель, но выключить все потребители электроэнергии в машине. Нормальный показатель составляет 13,6-13,7 В, но может колебаться в пределах от 13,5 до 14 В. Вольтаж более 14 В означает, что идет подзарядка АКБ. Такое значение может наблюдаться при измерении в холодную погоду без предварительного прогрева двигателя.

Если же напряжение не поднимается выше 13,4 В, то батарея не способна к полноценному заряду.

После первичного теста нужно поочередно включать потребителей в цепь, продолжая наблюдать за показателями мультиметра. После каждого прибора вольтаж должен падать не более чем на 0,1-0,2 В. Оптимальное значение напряжения при включении всех систем — 12,8-13 В.

Для измерения нагрузочной вилкой (катушкой) устройство подключается к клеммам АКБ на 5 секунд. Мультиметр, подсоединенный параллельно, снимает вольтаж при заданной нагрузке. Напряжение рабочей батареи составит 10,2 В. Вольтаж ниже 9 В свидетельствует о сильном износе аккумулятора.

Проверяем внутреннее сопротивление

Внутреннее сопротивление (R) влияет на потери тока на аккумуляторе и интенсивность разогрева батареи по закону Джоуля-Ленца. Чем меньше этот показатель для АКБ, тем выше ее потенциальная работоспособность.

Общее значение складывается из нескольких локальных сопротивлений:

• на стыке электродов и электролита;
• на соединениях и электродах;
• в электролите (сопротивление ионному потоку).

Измеряемая величина зависит от температуры и заряженности АКБ: чем холоднее электролит и ниже заряд, тем больше показатель R.

Для определения внутреннего сопротивления нужно:

1. Разрядить аккумулятор до 85-90%, чтобы получить более точное значение.
2. Подключить к АКБ резистор или другой элемент сопротивления с заданным параметром R и силы тока. Для проверки батарей автомобилей используются лампы мощностью 60 Вт (5 А).
3. Подсоединить параллельно мультиметр в режиме вольтметра. Запомнить полученный вольтаж.
4. Отключить лампу, повторно измерить напряжение. Допустимое увеличение показателя при токе 5 А — 0,05 В (внутреннее сопротивление — 10 мОм). Если разница вольтажа превышает 0,05 В, аккумулятор нужно заменить.

Определяем емкость

Емкость АКБ измеряется методом контрольного разряда при заданных параметрах нагрузки. Целью теста является определить, за какое время батарея потеряет половину заряда после полного его восстановления.

Проверка выполняется в следующей последовательности:

• измерить напряжение на клеммах, сравнить с показателем, эквивалентным полной заряженности;
• подключить потребляющий элемент с заданной мощностью, отметить время начала теста;
• время половинного разряда батареи умножается на силу тока в цепи;
• полученное значение в А*ч сравнивается с данными технического паспорта аккумулятора.

Для быстрой проверки можно подключить к АКБ лампу, которая потребляет половину тока батареи. Потускнение света после 2-5 минут теста свидетельствует о низкой работоспособности аккумулятора.

Умные зарядные устройства проводят проверку емкости АКБ автоматически — при штатной зарядке или восстановлении после глубокого разряда.

Проверяем батарейки

Проверка работоспособности батарейки.

Номинальное напряжение щелочных и алкалиновых пальчиковых батареек составляет 1,5-1,6 В. Для проверки их работоспособности можно применять 2-хэтапный тест:

1. Без нагрузки. Выбрать на мультиметре режим постоянного напряжения диапазоном от 200 мА до 5-10 А, приложить щупы с соблюдением полярности. Классифицировать батарейки по полученным показателям: более 1,35 В — рабочие, от 1,2 до 1,35 В — требуют проверки под нагрузкой, менее 1,1-1,2 В — подлежат утилизации.
2. С нагрузкой. Проверять нужно только те батарейки, вольтаж которых на 1 этапе превысил порог в 1,2 В. После включения нагрузки в цепь нужно выждать 30-40 секунд, а затем подсоединить щупы мультиметра. При напряжении менее 1,1 В батареи следует утилизировать, при 1,1-1,3 В — можно использовать в маломощных устройствах (пультах дистанционного управления, компьютерных мышках), при более чем 1,35 В — применять в любых приборах, питающихся от портативных накопителей.

Для проверки литиевых аккумуляторов принимаются другие значения напряжения. При полном заряде работоспособная батарея выдает 3,6-3,7 В, при разряде — 2,5 В.

Записываем параметры аккумулятора телефона

Емкость аккумулятора телефона проверяется при помощи мультиметра, часов, резистора и зарядки. Полностью заряженная батарея разряжается с помощью резистора, после чего снова ставится на зарядку. В процессе контролируется длительность и сила тока зарядки.

Если измерить только длительность восстановления батареи, то можно получить меньшее значение, чем указано в паспорте телефона. Это обусловлено тем, что производитель указывает А*ч при восстановлении зарядкой 3,8 В, а штатное напряжение на стандартных зарядных устройствах составляет около 5 В. С учетом КПД зарядки вольтаж падает до 4,5 В.

Для расчета нужно умножить ампераж зарядки на длительность полного восстановления, а затем дополнительно учесть коэффициент 4,5 В/3,8 В.

При отсутствии нагрузочного элемента можно разрядить АКБ самим смартфоном.

Как проверить зарядное устройство на безопасность и эффективность

Вы когда-нибудь оказывались в ситуации, когда батарея вашего устройства должна была быть выше, а зарядка казалась бесполезной, и вы не знали, правильно ли работает ваше зарядное устройство? Это может быть очень напряжно!

Аккумуляторы являются неотъемлемой частью повседневной жизни, питая все, от наших телефонов и автомобилей до смартфонов. Но мощность батареи сама по себе непредсказуема, поэтому надежное зарядное устройство просто необходимо. Но как узнать, работает ли он так, как задумано?

Проверка зарядного устройства поможет сэкономить время и деньги в долгосрочной перспективе. Выполнив несколько простых шагов, вы сможете быстро убедиться, правильно ли он работает, избавив себя от необходимости иметь дело с разряженными батареями!

Схема

Сколькими способами можно протестировать батарею?

Два основных метода проверки батарей — использование мультиметра или тестера нагрузки. Однако, прежде чем приступать к какому-либо методу тестирования, важно установить, можно ли заряжать аккумулятор.

Аккумуляторы или нет?

Если батарея является перезаряжаемой, использование зарядного устройства для ее зарядки безопасно и может улучшить работу батареи. С другой стороны, неперезаряжаемые батареи никогда не следует заряжать такими методами, так как попытки могут привести к их утечке или взрыву, что может создать серьезные проблемы с безопасностью.

Методы проверки батареи

1. С помощью мультиметра

Шаг 1: Отрегулируйте настройку напряжения мультиметра.

Шаг 2: Подсоедините один конец мультиметра к каждой положительной клемме аккумулятора. Подключите красный к положительной клемме, а черный к отрицательной клемме.

Шаг 3: С помощью мультиметра измерьте напряжение. Допустим, оно упадет ниже своего номинального напряжения, чтобы аккумулятор заряжался дальше. В противном случае это указывает на состояние полного заряда.

2. Использование нагрузочного тестера

Шаг 1: Настройте нагрузочный тестер на значения напряжения и силы тока для проверяемой батареи.

Шаг 2: Подсоедините положительный и отрицательный провода нагрузочного тестера к соответствующим клеммам на аккумуляторе для проверки.

Шаг 3: Используйте нагрузочный тестер, чтобы подать нагрузку на батарею.

Шаг 4: Проверьте напряжение на нагрузочном тестере. Если он падает ниже определенного порога, это указывает на необходимость зарядки. В противном случае, если его уровни остаются стабильными, он полностью заряжен.

Поиск и устранение неисправностей зарядного устройства

Вот несколько советов по поиску и устранению неисправностей, которые помогут протестировать зарядное устройство и определить его проблему.

1. Источник питания: Источник питания — это первое, на что следует обратить внимание при тестировании зарядного устройства. Без питания ваше зарядное устройство не сможет заряжать ваши батареи, поэтому проверьте все розетки, шнуры, предохранители или автоматические выключатели в нем и убедитесь, что все работает как положено; также убедитесь, что шнуры не повреждены и не изношены, так как они могут мешать зарядке. Если в нем есть какие-либо предохранители или автоматические выключатели, убедитесь, что ни один из них не сработал или не перегорел полностью, прежде чем продолжить процесс тестирования.

2. Аккумуляторы :  При тестировании зарядного устройства следующее, на что следует обратить внимание, это сами аккумуляторы. Убедитесь, что они соответствуют требованиям по типу и напряжению для вашего зарядного устройства. В противном случае он может не зарядить их должным образом. Осмотрите их на наличие признаков повреждения или коррозии, поскольку поврежденные батареи могут не держать заряд, даже если их зарядное устройство работает безупречно.

3. Зарядные устройства:  Чтобы завершить осмотр самого зарядного устройства, обратите внимание на любые признаки износа, такие как изношенные шнуры или ослабленные соединения, убедитесь, что настройки для зарядки аккумуляторов, которые вы собираетесь заряжать, соответствуют вашему типу. использовании, проверьте, правильно ли работают его индикаторы, а также его вентилятор. Наконец, очистите вентилятор от мусора, прежде чем продолжить процесс проверки.

Прежде чем мы углубимся в особенности тестирования автомобильного зарядного устройства и зарядного устройства Dwelt, давайте сначала рассмотрим некоторые общие шаги, которые вы можете выполнить для тестирования любого зарядного устройства:

Примеры тестирования зарядного устройства

Шаг 1: Проверка выходного напряжения зарядного устройства

Первым шагом в тестировании зарядного устройства является проверка его выходного напряжения. Вы можете сделать это, используя мультиметр для измерения напряжения на выходных клеммах зарядного устройства. Напряжение работает правильно, если оно находится в пределах номинального выходного напряжения зарядного устройства.

Шаг 2. Проверка выходного усилителя зарядного устройства

Следующим шагом является проверка выходного тока зарядного устройства. Вы можете сделать это, используя мультиметр для измерения выходного тока зарядного устройства во время зарядки аккумулятора. Он работает правильно, если выходная мощность усилителя находится в пределах номинальной выходной силы зарядного устройства.

Шаг 3. Проверка времени зарядки зарядного устройства

Последним шагом является проверка времени зарядки зарядного устройства. Вы можете сделать это, рассчитывая, сколько времени зарядное устройство заряжает полностью разряженный аккумулятор. Он работает правильно, если время зарядки находится в пределах номинального времени зарядки зарядного устройства.

1. Проверка зарядного устройства для автомобильного аккумулятора

Чтобы проверить зарядное устройство для автомобильного аккумулятора, выполните следующие действия:

Шаг 1: Подсоедините зарядное устройство к аккумулятору

Подсоедините зарядное устройство к аккумулятору, подключив положительный и минусовые провода к соответствующим клеммам на аккумуляторе.

Шаг 2: Проверьте выходное напряжение зарядного устройства

Используйте мультиметр для измерения напряжения на выходных клеммах зарядного устройства. Напряжение должно быть в пределах номинального выходного напряжения зарядного устройства.

Шаг 3: Проверка выходного тока зарядного устройства

Мультиметр измеряет выходной ток зарядного устройства во время зарядки аккумулятора. Выходная мощность усилителя должна быть в пределах номинальной выходной силы зарядного устройства.

Шаг 4: Проверьте время зарядки зарядного устройства

Время, за которое зарядное устройство полностью зарядит аккумулятор. Время зарядки должно быть в пределах номинального времени зарядки зарядного устройства.

2. Проверка зарядного устройства Dwelt

Чтобы проверить зарядное устройство Dwelt, выполните следующие действия:

Шаг 1: Подсоедините зарядное устройство к аккумулятору

Подсоедините зарядное устройство Dwelt к аккумулятору, подключив положительный и отрицательный провода к соответствующим клеммам на аккумуляторе.

Шаг 2: Проверьте светодиодный индикатор зарядного устройства

Зарядное устройство Dwelt оснащено светодиодным индикатором, который показывает состояние зарядки аккумулятора. Проверьте светодиодный индикатор, чтобы убедиться, что он работает правильно.

Шаг 3: Проверка времени зарядки зарядного устройства

Время, необходимое зарядному устройству для полной зарядки аккумулятора. Время зарядки должно быть в пределах номинального времени зарядки зарядного устройства.

3.

Испытание трансформатора зарядного устройства

Трансформаторы являются важными компонентами зарядных устройств, снижая напряжение в электрических розетках и адаптируя его для соответствия стандартам безопасной зарядки аккумуляторов. Для правильной проверки трансформатора:

1. Отключите зарядное устройство от сетевой розетки.
2. Чтобы проверить выходное напряжение трансформатора, установите мультиметр на диапазон переменного напряжения и подключите его щупы непосредственно к его клеммам.
3. Запустите зарядное устройство и проверьте его напряжение с помощью мультиметра, как указано в руководстве пользователя.
4. Если значение выходит за пределы этого диапазона, трансформатор может выйти из строя и его следует немедленно заменить.

4. Испытание зарядного устройства для морских аккумуляторов

Зарядные устройства для морских аккумуляторов предназначены для зарядки аккумуляторов катеров и других морских судов в суровых морских условиях, но могут выходить из строя чаще, чем другие типы. Чтобы проверить морское зарядное устройство, выполните следующие действия.

1. Отсоедините зарядное устройство от розетки и извлеките аккумулятор.
2. Проверьте все кабели и разъемы зарядного устройства на наличие признаков коррозии, которые могут препятствовать процессу зарядки, например, поврежденных соединений, препятствующих процессу зарядки.
3. С помощью мультиметра проверьте выходное напряжение зарядного устройства. Установите его на диапазон напряжения постоянного тока, подключив его щупы непосредственно к его выходным клеммам.
4. Включите зарядное устройство и проверьте его напряжение мультиметром; он должен находиться в пределах диапазона, указанного в руководстве пользователя.
5. Если он выходит за пределы этого диапазона, это может указывать на неисправность зарядного устройства; в этом случае его следует считать неисправным и нуждающимся в замене.
6. Как только напряжение упадет в указанный диапазон, подключите аккумулятор к зарядному устройству и включите его. Используйте мультиметр для проверки зарядного тока; он должен соответствовать параметрам, указанным в руководстве пользователя производителя вашей батареи.
7. Если зарядный ток не находится в пределах указанного диапазона, аккумулятор или зарядное устройство могут быть неисправны и должны быть заменены как можно скорее.

Проверка зарядного устройства для аккумуляторов – часто задаваемые вопросы

1. Как узнать, исправен ли аккумулятор?

Ответ: Используйте тестер батареи, чтобы точно определить, хорошая у вас батарея или плохая. Тестер батареи измеряет как напряжение, так и ток в ячейках вашей батареи, чтобы сделать снимок ее состояния — если его напряжение находится в пределах рекомендуемого диапазона, это указывает на хорошее состояние. В противном случае это указывает на плохое состояние, которое следует устранить путем замены.

2. Как перезагрузить зарядное устройство?

Ответ: Чтобы перезагрузить зарядное устройство, отсоедините его от источника питания, отключите соединение с аккумулятором и подождите 15 минут перед повторным подключением обоих компонентов и повторным подключением зарядного устройства к источнику питания. Теперь ваше зарядное устройство должно быть правильно сброшено.

3. Каковы причины отказа батареи?

Ответ: Перезарядка, недостаточная зарядка, сульфатация и потеря воды являются основными причинами отказа батареи. Перезарядка происходит, когда батарея перезаряжена выше оптимального напряжения, тогда как недозарядка происходит, когда не обеспечивается весь заряд. Сульфатация происходит, когда кристаллы сульфата покрывают свинцовые пластины батареи, снижая ее способность удерживать заряд. Потеря воды происходит, когда уровень воды падает слишком низко, что приводит к ее высыханию и потере способности удерживать заряд.

Заключение

В заключение, проверка зарядного устройства необходима для обеспечения его правильной и безопасной работы. Следуя этим простым шагам, можно легко провести тестирование и выявить любые проблемы. Всегда уделяйте первостепенное внимание безопасности при работе с аккумуляторами и зарядными устройствами; если какой-либо аспект тестирования окажется для вас неясным, при необходимости обратитесь за профессиональной помощью. Тестирование вашего зарядного устройства может помочь убедиться, что ваши батареи заряжаются эффективно, а ваши устройства остаются безопасными и надежными.

Пошаговое руководство – HobbyGradeRC.com

Марк Б.

Измерение напряжения Lipo-батареи с помощью мультиметра дроны. Эти батареи становятся все более популярными из-за их высокой плотности энергии, что приводит к более легким и компактным аккумуляторным блокам. Чтобы обеспечить безопасную и эффективную работу этих батарей, важно регулярно проверять их напряжение. В этой статье мы покажем вам, как измерить напряжение батареи Lipo с помощью тестера батареи и мультиметра.

Устройство проверки батареи

Устройство проверки батареи представляет собой небольшое устройство, которое может измерять напряжение батареи Lipo. Он имеет два вывода, один из которых подключается к положительной клемме аккумулятора, а другой — к отрицательной клемме. Нажав кнопку на устройстве, можно увидеть полное напряжение аккумулятора. Кроме того, вы также можете проверить напряжение каждой отдельной ячейки, нажав другую кнопку.

При выборе устройства для проверки аккумуляторов важно, чтобы оно было точным и надежным. Доступно много поддельных версий, поэтому рекомендуется приобретать одну из надежных источников.

Мультиметр

Мультиметр — универсальный и доступный инструмент, который можно использовать для измерения различных электрических величин, включая напряжение. Чтобы измерить напряжение батареи Lipo с помощью мультиметра, вам необходимо подключить два провода мультиметра к положительной и отрицательной клеммам батареи. Мультиметр автоматически определит напряжение и отобразит его на экране.

Измерение напряжения отдельных элементов

Помимо измерения полного напряжения батареи, вы также можете проверить напряжение каждого отдельного элемента. Для этого вам нужно будет прикоснуться выводами мультиметра к каждой ячейке. Поскольку аккумуляторы Lipo соединены последовательно, напряжение каждой ячейки будет суммироваться, чтобы получить общее напряжение.

Например, если у вас есть батарея 4s Lipo, вы можете проверить напряжение каждой ячейки следующим образом:

1. Прикоснитесь щупами мультиметра к положительной и отрицательной клеммам первой ячейки. Это даст вам напряжение ячейки 1.
2. Прикоснитесь к выводам мультиметра к положительной клемме ячейки 1 и отрицательной клемме ячейки 2. Это даст вам напряжение ячеек 1 и 2.
3. Прикоснитесь к выводам мультиметра к положительный вывод ячейки 2 и отрицательный вывод ячейки 3. Это даст вам напряжение ячеек 1, 2 и 3.
4. Наконец, коснитесь выводами мультиметра положительной клеммы ячейки 3 и отрицательной клеммы ячейки 4. Это даст вам напряжение всех четырех ячеек.

Заключение

В заключение отметим, что проверка напряжения аккумулятора Lipo является важным шагом в обеспечении его безопасной и эффективной работы. Независимо от того, используете ли вы устройство для проверки батареи или мультиметр, измерение напряжения — это простой и понятный процесс. Регулярно проверяя напряжение, вы можете убедиться, что ваша батарея находится в хорошем состоянии, и избежать любых потенциальных угроз безопасности.

Литий-полимерные (LiPo) аккумуляторы — популярный тип перезаряжаемых аккумуляторов, используемых в автомобилях с дистанционным управлением, дронах и других электронных устройствах. Однако со временем эти батареи могут деградировать и терять способность удерживать заряд. Важно регулярно проверять свои LiPo аккумуляторы, чтобы убедиться, что они в хорошем рабочем состоянии, и избежать каких-либо проблем с вашими радиоуправляемыми устройствами. Один из самых эффективных способов проверки LiPo батареи — использование мультиметра.

Мультиметр — это электронный измерительный прибор, который можно использовать для проверки различных электрических характеристик, таких как напряжение, сопротивление и непрерывность. В этом руководстве мы покажем вам, как использовать мультиметр для проверки напряжения и емкости аккумулятора LiPo.

Шаг 1: Соберите необходимые инструменты и материалы. Чтобы проверить аккумулятор LiPo с помощью мультиметра, вам понадобится мультиметр, аккумулятор LiPo, который вы хотите проверить, и зарядное устройство для аккумулятора.

Шаг 2: Полностью зарядите аккумулятор. Перед проверкой аккумулятора важно убедиться, что он полностью заряжен. Подсоедините аккумулятор к зарядному устройству и дайте ему зарядиться, пока индикатор зарядного устройства не покажет, что аккумулятор полностью заряжен.

Шаг 3: Установите мультиметр на настройку напряжения. Большинство мультиметров имеют переключатель или кнопку для изменения настройки сопротивления на напряжение. Убедитесь, что ваш мультиметр настроен на измерение напряжения.

Шаг 4: Подсоедините мультиметр к аккумулятору. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод к отрицательной клемме. Мультиметр должен показывать напряжение аккумулятора. Напряжение полностью заряженной батареи LiPo должно составлять от 4,2 до 4,3 вольт. Если он читает меньше, вероятно, батарея не полностью заряжена или уже повреждена.

Шаг 5: После использования еще раз проверьте напряжение. После того, как вы использовали свое радиоуправляемое устройство и батарея разрядилась, снова проверьте напряжение, чтобы увидеть, насколько оно упало. Здоровая батарея LiPo должна поддерживать напряжение не менее 3,7 В на ячейку. Если оно упадет ниже, аккумулятор может быть поврежден.

Шаг 6. Утилизируйте батарею надлежащим образом, если она повреждена. Если показания мультиметра указывают на то, что ваша батарея LiPo повреждена, важно правильно ее утилизировать. Аккумуляторы LiPo могут быть опасны при неправильном обращении, поэтому лучше всего использовать мешок LiPo или специальный контейнер, сделанный специально для этой цели.

Стоит отметить, что это базовый тест, который дает представление о состоянии батареи.
