Как найти фазу и ноль индикаторной отверткой: обозначение фазы, нуля и земли в сетях 220, 380 В

Содержание

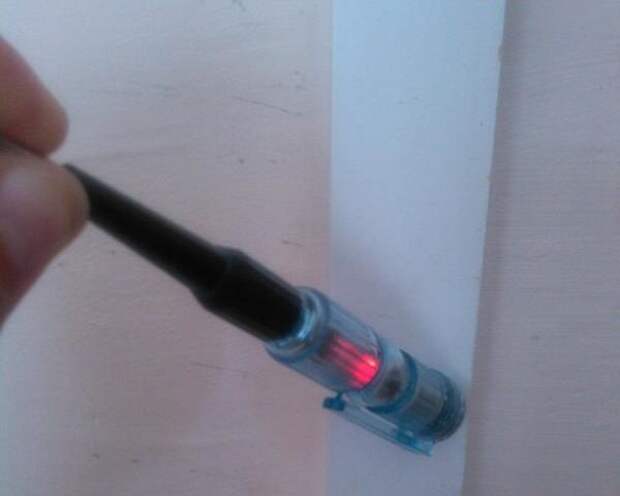

Как определить фазу и ноль индикаторной отверткой

Определение фазы и нуля без приборов

Бывают ситуации, когда для правильности подключения необходимо узнать какой провод фаза, а какой ноль. Например, для обеспечения нормальной работы осветительного прибора, в разрыв (через выключатель) и дет фазный провод, а нулевой прокладывается непосредственно к осветительному прибору. В настоящее время, проводка в домах и квартирах прокладывается трехжильными проводами, которые подразделяют на три вида.

Виды проводников:

  • Фаза;
  • Ноль;
  • Заземление.

Отличить в проводке фазу от нуля представляется возможным визуально

Но для этого должно быть соблюдено одно важное условие. Проводка в доме или квартире должна быть выполнена с применением разноцветных проводников

Фазный проводник согласно правилам ГОСТ, обязательно должен маркироваться следующими цветами: черный, белый, коричневый, фиолетовый, бирюзовый, красный, серый, розовый и оранжевый.

Нулевой проводник легко найти, так как он всегда маркируется голубым цветом. Провод заземления имеет желто – зеленую расцветку.

Стоит отметить, что электрический ток, который подается к жилым секторам, является переменным, поэтому полярность подключения электроприборов не имеет значения

Правильность подключения важно только для оборудования, работающего на постоянном токе

Применение лампы накаливания

Это метод использования лампы накаливания для определения проводников соответствующего цвета в сети из 3 проводников. Этот метод предусматривает соблюдение повышенных мер безопасности.

Для применения этого метода в патрон вкручивается обычная лампа накаливания. На клеммы патрона прикручиваются провода, не имеющие на концах изоляции.

Если не имеется комплекта деталей для этого метода, можно использовать стандартную настольную лампу. В таком случае, чтобы получить результат следует попеременно, по цветам присоединять проводники к вилке.

Недостатком этого способа является то, что применив его, невозможно будет наверняка узнать какой из двух проводников фазный. То есть, таким методом, мы скорее проверяем систему на работоспособность.

А преимущество состоит в том, что с большой долей вероятности будем знать следующее: 1 провод нуль, другой провод фаза. Если при тестировании свет не горит, это указывает на отсутствие фазы в проверяемых проводниках.

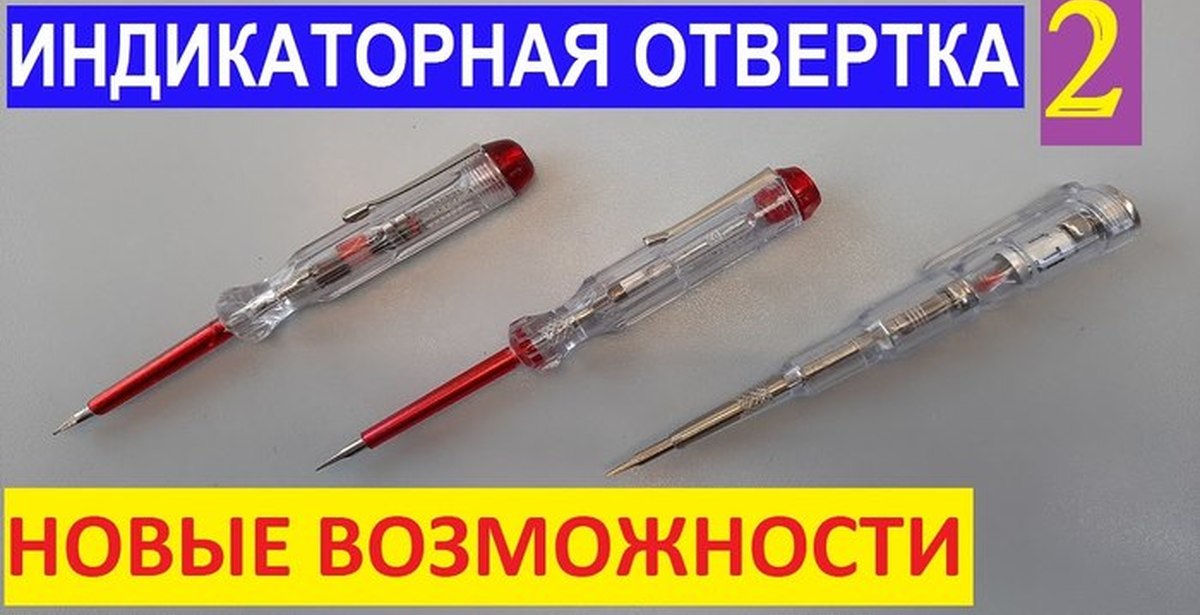

Разновидности и функции отверток

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке. В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора.

Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

  • присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
  • цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
  • использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
  • установить сетевую полярность;
  • прозвонка электрической цепи звуковой либо световой индикацией.

Вообще, существуют две категории отверток такого типа.

С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя. А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

  • проверка к розеточному или выключательному контакту подключается проводник фазы;
  • если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
  • осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
  • узнать, есть ли напряжение в определенном электрическом приборе;
  • проверить, насколько исправен заземлительный проводник.

Принцип действия индикаторных отверток

Для того чтобы эффективно и правильно пользоваться индикаторными отвертками, рекомендуется ознакомиться с их устройством и общими принципами работы. Несмотря на внешние различия, у каждой из них основной функцией является проверка наличия и отсутствия напряжения, определение фазы и нуля. Для этого достаточно подключиться рабочим органом к одному из контактов.

Наиболее простым устройством считается индикаторная отвертка с неоновой лампочкой. В ее конструкцию входит металлический токопроводящий стержень, на конце у которого расположено плоское жало. В схему индикаторной отвертки дополнительно включен токоограничивающий резистор и неоновая лампочка. Стальная пружина прижимает лампу к резистору.

Отвертка на светодиоде может работать и с более низким напряжением – до 45 вольт. Для нормального функционирования требуется импульсный режим, то есть, с увеличением силы тока пропорционально снижается время непрерывного горения светодиода. Кроме ограничительного резистора, в схеме имеется диодный мост, выполняющий функцию выпрямителя. Незначительное количество тока, появившееся на контактах моста, поступает к накопительному конденсатору. Далее через транзистор пульсирующий ток подается на светодиод, который начинает гореть мерцающим светом.

Принцип работы с такой отвёрткой заключается в следующем. Человеческое тело представляет собой своеобразный конденсатор с достаточной емкостью. Когда палец касается сенсора, в цепи возникают слабые электрические токи в пределах 0,5 мкА. Если жало инструмента одновременно касается фазного проводника, происходит увеличение силы тока до значения, достаточного для открытия транзистора. Далее выполняется подключение питающего элемента к светодиоду, который начинает излучать свет.

Показатель напряжения срабатывания составляет около 50 вольт. Порог чувствительности удается снизить за счет использования собственных источников питания. Это дает возможность отличить ложные срабатывания, возникающие под действием наводок электрического поля.

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Общие сведения

В нашей повседневной жизни мы сталкиваемся с электричеством практически в любом месте, где пребываем. Будь это работа или различные заведения: кино, театр, магазины, спортивные комплексы — перечислять можно очень долго. Что и говорить, мы пользуемся многими электроприборами ежедневно, причем лет так 20 или 30 лет назад их было не так много, как в настоящее время.

Причем их число растет с завидной периодичностью.

Но все электрическое оборудование не может работать вечно и рано или поздно оно начинает ломаться, что просто неизбежно. Вечного двигателя пока еще никто не изобрел, поэтому на чудо надеяться не стоит. Некоторые люди хотят научиться чему-то новому, неизведанному и электричество не является исключением. Хотя бы потому, что можно самостоятельно проводить ремонт бытовой техники. Конечно, лучше приглашать специалиста, но легкую работу можно выполнить самостоятельно. Только для этого необходимо изучить фундаментальные понятия, дабы разобраться, что такое ноль и фаза.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В.

При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено.
Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Как проверить фазу и ноль?

Теперь перейдем непосредственно к проверке ноля и фазы. Но перед стартом работ подобного типа, следует проверить работоспособность самого прибора, чтобы он отображал правильные данные, которые позволили провести нужные действия, выполняя следующие действия:

  1. сначала следует осуществить визуальный осмотр и убедиться, что конструкция прибора полностью целостна и не имеет повреждений механического характера;
  2. после выполнения этого действия, если никаких изъянов не найдено, следует протестировать устройство;
  3. щуп следует при проверке вставить в оба отверстия рабочей розетки, одновременно с этим требуется большой палец руки держать на части рукояти диэлектрического сенсора – если что-то не так, индикатор не сработает;
  4. при применении решения с индикатором неонового типа на батарейке можно зажать пальцами отверточное жало и пятачок; в случае активации светового диода, это будет означать исправность устройства.

Объясним определение фазы и ноля на самой обычной розетке. Нужно вставить отвертку в одно из розеточных отверстий и, как описано выше, прикоснуться пальцем к рукояточной пластинке. Если индикатор активировался, значит, удалось найти фазу. Потом вставляем устройство в иное отверстие – активации лампочки произойти не должно. Если все так, как и должно быть – это ноль.

Если же она и тогда светится от нулевого провода, чего вроде как быть не может, это значит, что есть две фазы. Не следует бояться, ведь это возможно, если просто исчез контакт на нулевом кабеле. Например, это можно произойти где-то в коробке. В розетке не может быть две фазы никоим образом: одна будет просто идти во второе отверстие через какие-то включенные электрические приборы (лампочки, стиральные машины, холодильники и так далее).

Следует отметить, что довольно часто многие путают простую индикаторную отвертку с прозвоночным вариантом. Во втором случае у отверток имеется батарейка. Если с использованием такой отвертки осуществить определение земли, то нет необходимости касаться пятки. Либо же лампочка будет активна, как в случае касания фазы, как и при касании нуля.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов
между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

  1. Отключить питание от электросети автоматом;
  2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
  3. Подать питание в электросеть;
  4. Прикоснуться жалом пробника к концу испытываемого проводника;
  5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
  6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка
с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети
. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник
в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

  1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
  2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

  • Более 100 В — найдены фаза и ноль;
  • Более 160 В — найдены фаза и заземляющая линия;
  • Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым
проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Как отличить по внешнему виду

Узнать, какие провода проходят в конкретной квартире, можно по их внешнему виду. Знать, как определить фазу и ноль без приборов, нужно, если отсутствуют оба из указывающих инструментов. Отличить провода можно по цвету их изоляции. Но этот метод применим только тогда, когда электропроводка выполнена с соблюдением всех правил ее укладки
. Желто-зеленый цвет изоляции указывает на то, что этот проводник — заземляющий. Голубой или синий цвет говорит о том, что провод нулевой, а коричневый, белый или черный цвет указывает на фазовую линию.

Но даже при уверенности в цвете проводки лучше ее перепроверить индикаторной отвёрткой или мультиметром, так как неправильное подключение чревато электротравмой.

Описание процесса

Начнём с фазы. Требуется включить устройство, после чего выставить на нём определение напряжения переменного характера, что на корпусе устройства обычно обозначается значком V~. Также следует выбрать предел измерения выше предполагаемого сетевого напряжения. Часто говорят о 400–700 В. Щупы тогда будут подключаться так: чёрный следует установить в разъём с пометкой COM, а красный – VΩmA. Но прежде чем осуществлять это, следует проверить работоспособность мультиметра в выбранном режиме. Проще попытаться выяснить напряжение в простой розетке. Для этого вставляем щупы в розеточные отверстия. Если устройство рабочее, и таковой будет розетка, то мультиметр покажет вам значение около 220–230 В.

Теперь приступим непосредственно к поиску фазы на примере 2 кабелей, торчащих из потолка и использующихся для включения люстры. Всё будет довольно легко. Требуется сформировать условия для прохождения электричества по прибору и установить этот факт. Создаётся электрическая цепь примерно такая, как с отвёрткой-индикатором.

При выяснении напряжения переменного характера с установленной границей 500 вольт, красным щупом нужно коснуться проверяемого кабеля, а чёрный прижать пальцами или коснуться предмета, что заземлён. Им может стать каркас стены из стали, отопительный радиатор и так далее. Если на проверяемом кабеле будет фаза, тестер высветит на дисплее величину напряжения около 220 В. Она может чуть различаться из-за условий, но будет примерно такой. Если провод не фаза, то появится 0 либо прибор покажет не более пары десятков вольт.

Теперь поговорим о том, как найти ноль. Он обычно находится уже относительно фазы. Сначала ищем её и логически предполагаем, что провод, расположенный рядом, ноль либо земля. Определить, является кабель нулём либо заземлением с помощью рассматриваемого устройства относительно сложно из-за того, что данные проводники почти одинаковы и повторяют друг друга.

Проще всего будет отключить от заземлительной шины в электрощитке кабель ввода. При осуществлении проверки напряжения между кабелями заземления и фазой нельзя будет получить 220 вольт, как при проверке фазы и нуля. Кроме того, следует сказать, что если в электрощите стоит защита дифференциального типа, то она точно сработает при проверке кабелей заземления относительно иного проводника, даже нулевого.

Если надо установить ноль в розетке, то следует красный щуп поставить в фазовую розеточную дырку, а чёрный поднести к иному контакту, после чего сделать эти же действия с третьим контактом. Обязательно следует запомнить напряжение в обоих случаях. Где оно будет меньше, там будет заземление. А там, где показатель будет чуть выше – там будет нулевой провод. В общем, как можно убедиться, ничего сложного в поиске нуля и фазы мультиметром нет.

Особенности домашних электрических сетей

Практически во всех квартирах электричество подается через однофазную сеть, с напряжением 220 вольт и частотой 50 Гц. Общее питание к жилому дому подводится посредством мощной трехфазной линии, а потом электроэнергия коммутируется в распределительных щитах. Дальнейшее движение тока к потребителям осуществляется по однофазным линиям с фазным и нулевым проводами.

Распределение нагрузки на каждую фазу должно быть максимально равномерным, чтобы избежать перекосов в процессе эксплуатации. В современных домах дополнительно прокладывается контур защитного заземления. Таким образом, в электрической сети добавляется еще один провод, который в дальнейшем тоже придется идентифицировать при необходимости.

В частном секторе нередко используются трехфазные линии. Напряжение в 380 вольт может напрямую подводиться к отдельным потребителям – отопительным котлам, электродвигателям и другому оборудованию. Однако для внутренней разводки внутри частного дома все равно используются однофазные линии, в которых равномерно распределяются все три фазы. Таким образом, к розеткам оказывается подведенными три провода – фазный, нулевой и заземление.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

  1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
  2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
  3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
  4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования. Прежде, чем рассказать, как определить ноль и фазу, расскажем о связанных с этим предрассудках.

Фаза

Сами по себе термины «фаза», «ноль» и «земля» хорошо знакомы профессиональным электрикам. Но, к примеру, фаза встречается и в физике — под этим определением можно назвать несколько состояний воды:

  • жидкое;
  • твердое;
  • газообразное.

Помимо этого, под фазой можно понимать несколько стадий колебания, что может относиться к волновому движению. В астрономии здесь несколько иное значение, что можно понять по наблюдению за луной.

Чуть выше было рассмотрено, как рождается электричество на станциях. Так вот именно на рабочую фазу, которую электрики называют просто — фазой, подается напряжение. Чтобы более точно представить себе, что это значит, следует раскрыть следующее понятие — ноль.

Алгоритм визуального осмотра

Во-первых, откройте щиток. Внимательно рассмотрите автоматические выключатели, количество которых зависит от расчетной нагрузки. К автоматам существует 2 варианта подключения:

  • провод содержит только фазу;
  • как фазу, так и ноль.

Провод заземления подключается непосредственно к шине.

Теперь, когда вы знаете значение расцветки и месторасположение кабелей, осталось лишь проверить, чтобы в щитке все соответствовало стандарту.

Далее, при условии, что в щитке ваша изоляция проводов соответствует правилам, необходимо открыть каждую распределительную коробку и визуально изучить состояние скруток. Здесь тоже не должно быть неточностей.

Очень часто бывают такие моменты, на которых не стоит заострять внимание. Например:.

  • Распределительная коробка содержит выключатель, подсоединенный к фазе.
  • Монтажники использовали провода с двумя жилами, изоляция которых отличалась от стандарта.

В обязательном порядке придерживайтесь правил техники безопасности и будьте осторожны и предельно внимательны, когда решаете вопросы с электричеством самостоятельно.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

  • Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
  • На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Как определить фазу и ноль индикаторной отверткой

Электричество является непременным атрибутом современной жизни. Уже трудно себе представить дом без всевозможных бытовых приборов, которые обеспечивают комфорт и облегчают хозяйке домашние хлопоты.

Но в то же время большое количество мощных потребителей негативно сказывается на электрической проводке. Часто случаются мелкие неисправности, например, стала искрить розетка, выключатель или другие поломки. Каждый раз вызывать квалифицированного электрика накладно, да и большинство подобных поломок легко можно устранить самостоятельно.

Для правильного подключения бытовых приборов и дополнительной безопасности работы с электропроводкой нужно определить не только фазу, но и ноль. Чаще всего для этого используется самый простой пробник напряжения в виде отвертки. О том, как пользоваться индикаторной отверткой и поговорим сегодня.

Принцип действия и виды индикаторов

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

  • Жало выступает в роли проводника;
  • К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
  • Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
  • Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

  • Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
  • При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке. После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность.

Обратите внимание! Такие работы производятся при включенном автомате на щитке. Если необходимо определить фазу на концах проводов, их предварительно нужно зачистить и развести в стороны, чтобы не вызвать короткое замыкание.



Отвертка с батарейкой

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

  • Найти фазу и ноль в проводах под напряжением;
  • Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
  • Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Совет! Такая особенность данного устройства очень полезна в случае, когда необходимо проверить стену и определить расположение проводки перед сверлением отверстия.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

Универсальный тестер производства MASTECH


[ads-pc-1][ads-mob-1]
Индикатор имеет кнопку выбора режима измерения. Рассмотрим принцип и назначение различных режимов:
  • Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
  • В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
  • Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.

Две фазы

Разобравшись, как пользоваться индикаторной отверткой, хотелось бы рассказать об интересной неисправности в электрической сети. Бывает так, что при проверке, например, розетки, пробник определяет фазу на обоих проводах.



В этом случае не пугайтесь, ничего страшного не произошло. Скорее всего, просто пропал ноль, а фаза по замкнутой цепи пошла дальше, поэтому тестер и определяет ее на обоих проводах. Рассмотрим самые вероятные места, где мог пропасть ноль и причины, по которым это произошло:

  1. Самой распространенным местом обрыва нулевого провода является подъездный щиток. Практически всегда он находится в общем доступе, да и проводов там намотано много. Поэтому первым делом нужно проверить свой вывод на щитке, разобрать, зачистить место подсоединения и заново прикрутить ноль;
  2. Второй распространенной причиной является выбитый автомат или пробка на счетчике в самой квартире. Причиной этому могла стать повышенная перегрузка. Стоит отметить, именно потому, что это приводит к появлению фазы на обоих проводах, по новым требованиям ПУЭ установка автоматического размыкателя на нулевом проводе запрещена;
  3. Часто ноль «теряется» в распределительной коробке, расположенной в комнате. Причина – слабый контакт и повышенная нагрузка;
  4. В частных домах кабель могут повредить мыши. Причем до сих пор непонятно, чем грызунов привлекает изоляция, но факт остается. Поэтому в коттеджах не рекомендуется прокладывать открытую проводку, особенно на чердаке и под полом. Все провода должны быть уложены в штробы или дополнительно защищены;
  5. Сверление стен – один из факторов, который может повлечь за собой обрыв провода. Поэтому профессиональные электрики перед подобными работами всегда рекомендуют проверять место сверления при помощи индикатора скрытой проводки.

Подводим итоги

В заключение отметим, что пробник должен быть в любом доме. Это может быть как простая индикаторная отвертка или более дорогой электронный вариант: каждый выбирает по возможностям и потребностям. Сложности в их использовании нет никакой: при правильной эксплуатации вероятность поражения током полностью исключена.



Правила определения фазы, нуля и заземления в сети

Как определить фазу, ноль и землю используя мультиметр либо индикаторную отвертку.


Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами. Содержание:

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

  • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
  • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
  • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

  • Способы определения потребляемой мощности электроприборов
  • Что такое чередование фаз
  • Как определить сечение кабеля по диаметру жилы


Нравится0)Не нравится0)

Как определить фазу и ноль — Построй свой дом



Любые электромонтажные работы в частном доме связаны с определением назначения жил проводки. Если сказать проще, возникает необходимость определить фазу и «ноль», а также заземляющий провод. Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. О том, как определить фазу и ноль в вашей электрической сети мы и поговорим в этой статье.



Устройство бытовых электрических сетей



В предыдущей статье мы уже говорили, что при технологическом присоединении вашего дома, вам подводится трехфазное напряжение 380 В. Разводка по дому имеет напряжение 220 В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. О том, как устроен заземляющий контур мы говорили в предыдущей статье. В домах старой застройки заземляющего проводника может и не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.



Правила подключения электрических приборов



Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого провода производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. В выключатель подключают фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения. Это обеспечит безопасность при смене ламп. Сложные бытовые приборы необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.



Приборы и инструменты для электромонтажных работ



Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

  • Мультиметр стрелочный или цифровой;
  • Индикаторную отвертку или тестер;
  • Маркер;
  • Пассатижи;
  • Нож для зачистки изоляции.



Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели и УЗО. Обычно их устанавливают в распределительном щитке. Все операции по подключению электроаппаратуры и зачистке проводов необходимо проводить при отключенных автоматах.



Правила работы с индикаторной отверткой



Чтобы проверить фазу с помощью индикаторной отвертки необходимо зажать отвертку между большим и средним пальцем руки, не касаясь не изолированной части. Указательным пальцем дотронуться до металлического пятачка на торце ручки. Металлическим концом отвертки прикасаются к оголенным концам проводов. Если провод фазный, загорится светодиод.



Визуальный метод определения фазы



Если проводка выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник в распределительной коробке можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках. Для этого необходимо сделать следующие действия:

  • Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы может быть подключен только фазный провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
  • Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите соединения проводов. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
  • К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.



Определение фазы, нуля и заземляющего провода



Если сеть трех проводная и выполнена проводом одного цвета, либо вы не уверены в правильности подключения проводов, необходимо определять назначение проводников перед установкой каждого элемента сети.





  • Определите фазный провод с помощью индикаторной отвертки и отметьте его маркером.
  • Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
  • Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
  • Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй поочередно к двум другим. Лампа загорится при касании нулевого проводника.



Если все указанные рекомендации, как определить фазу и ноль, не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут прозвонку всех цепей. Не забывайте, что речь идет о вашей безопасности.



В следующей статье я расскажу о видах ламп и цоколей.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Как найти нули функции с помощью TI-84 Plus

  1. Education
  2. Графические калькуляторы
  3. Как найти нули функции с помощью TI-84 Plus

Джефф МакКалла, CC Edwards

Вы можете использовать свой калькулятор TI-84 Plus, чтобы найти нули функции. нулей функции y = f ( x ) являются решениями уравнения f ( x ) = 0.Поскольку y = 0 в этих решениях, эти нули (решения) на самом деле являются просто координатами x точек пересечения x графика y = f ( x ). (Пересечение x — это точка, в которой график пересекает или касается оси x ).

Чтобы найти нуль функции, выполните следующие действия:

  1. Постройте график функции в окне просмотра, которое содержит нули функции.

    Чтобы получить окно просмотра, содержащее ноль функции, этот ноль должен находиться между Xmin и Xmax , а точка пересечения x в этом нуле должна быть видна на графике.

  2. Нажмите [2nd] [TRACE], чтобы войти в меню расчетов.

  3. Нажмите [2], чтобы выбрать опцию нуля.

  4. При необходимости нажимайте клавиши со стрелками вверх и вниз до тех пор, пока соответствующая функция не появится в рамке в верхней части экрана.

  5. Установите левую границу нуля, который вы хотите найти.

    Для этого используйте

    , чтобы поместить курсор на график немного левее нуля, а затем нажмите [ENTER]. Или же вы можете ввести число и нажать [ENTER], чтобы установить левую границу.

    На TI-84 Plus C на экране появляется левая вертикальная линия (как показано пунктирной линией с небольшим треугольным индикатором на первом экране).

  6. Установите правую границу нуля.

    Для этого используйте

    , чтобы поместить курсор на график немного правее нуля, а затем нажмите [ENTER]. Или вы можете ввести число и нажать e, чтобы установить правильную границу.

    На TI-84 Plus C на экране появляется пунктирная линия справа с небольшим треугольным индикатором, как показано на втором экране.

  7. Сообщите калькулятору, где, по вашему мнению, находится ноль.

    Это предположение необходимо, поскольку калькулятор использует числовую программу для нахождения нуля.Подпрограмма — это итеративный процесс, для запуска которого требуется семя (предположение). Чем ближе семя к нулю, тем быстрее процедура находит ноль. Для этого используйте

    , чтобы поместить курсор на график как можно ближе к нулю, а затем нажмите [ENTER]. Значение нуля отображается в рамке в нижней части экрана, как показано на третьем экране.

Калькулятор использует научную нотацию для обозначения действительно больших или маленьких чисел.Например, –0,00000001 отображается на калькуляторе как –1E – 8, а 0,000000005 отображается как 5E – 8.

Об авторе книги

Джефф МакКалла — учитель математики в Епископальной школе Святой Марии в Мемфисе, штат Теннесси. Он стал соучредителем группы TI-Nspire SuperUser и получил президентскую награду за выдающиеся достижения в области преподавания естественных наук и математики. C.C. Эдвардс — педагог, который провел множество семинаров по использованию калькуляторов TI.

Slasher’s Keep — подробное руководство для начинающих (с советами и хитростями)

Это руководство предоставит новичку или борющемуся игроку информацию о том, как работает игра, с чем вы столкнетесь и как справляться с типичными проблемами. Небольшой спойлер, если вы хотите все узнать сами.

Руководство для новичков

Slasher’s Keep

Идея игры проста: вы должны пробиваться через подземелье Slasher’s Keep, причем этажи становятся все сложнее и сложнее по мере вашего продвижения.

Когда вы умираете, вы теряете 25% своего золота, уровней и характеристик. Все перенесенное вами снаряжение потеряно, ваш прогресс обнуляется, и вы снова начинаете свое завоевание с самого начала Крепости.

  • Эти штрафы на первый взгляд кажутся большими и могут демотивировать игрока впервые.
  • Но не должно! Потому что на самом деле этот небольшой сброс — главный компонент, который действительно невозможно остановить!
  • С помощью простых стратегий и управления рисками эти штрафы можно легко превратить в непрерывный рост.

И это руководство призвано предоставить эти стратегии.

Начало работы!

Вы начинаете игру в своей камере на первом этаже темницы. Чтобы выйти из камеры, просто подойдите к двери.

Перед собой вы увидите деревянный сундук.

В первый раз, когда вы откроете его, он будет содержать случайный вепон ближнего боя с ужасными характеристиками и (в большинстве случаев) случайный базовый элемент брони.

Инвентарь

Чтобы экипировать добычу и управлять ею, нажмите Tab.Ваша необорудованная добыча находится в правом окне, чтобы экипировать ее, просто щелкните и перетащите кусок в соответствующий слот в инвентаре левого персонажа. Чтобы назначить элемент на панель быстрого доступа (внизу экрана), наведите указатель мыши на элемент и нажмите цифровую клавишу, которой вы хотите его назначить.

Большинство вещей в окне инвентаря говорят сами за себя, просто наведите указатель мыши на соответствующие предметы или статистику.

Combat

Теперь, когда у вас есть оружие, выйдите из камеры.

Slasher’s Keep — сложная игра, поэтому вам следует сражаться с врагами один на один, по крайней мере, в начале.

Есть 2 основных способа сражения:

  • Сражайтесь с врагами с близкого расстояния, парируйте их удары, направляя оружие в направлении их атаки, удерживая ПКМ, и махайте по ним, когда вы не парируете. Достаточно просто.
  • Кайтинг: Мой любимый метод. Вы можете зарядить свою атаку, нажав и удерживая левую кнопку мыши.

Если вы нажмете Shift, ваш персонаж будет бежать, а также он может бежать бесконечно, так как нет предела выносливости.

Вы можете использовать это комбо, чтобы атаковать, броситься на врага, разбить его по лицу, убежать и повторить. Спринтерская атака дает огромный дополнительный урон, как и попадание в лицо.

Эта тактика прекрасно работает с медленным и тяжелым оружием, таким как булава, так как у вас будет более чем достаточно времени для зарядки каждого удара.

Продвинутая тактика

Инвентарный мешок

Нажимая «F», вы можете повернуть свой инвентарный мешок на врага. Это отбрасывает их назад и прерывает их атаку.

В игре много шипованных столбов / стен и обрывов. Если вы заманиваете врага ближе к одному, вы можете парировать его атаки, а затем толкать (нет контактного урона, вы также можете слегка толкнуть их, войдя в них.) Их в шипы / бездну / ловушку для мгновенного убийства . Это очень эффективно, особенно в конце игры, когда враги становятся более раздражающими и сильными.

Жезлы

Волшебные жезлы — ваше оружие дальнего боя.Однако они никогда не являются главным оружием.

Боеприпасы, которые они потребляют, слишком велики по сравнению с их убойной силой, поэтому вы должны использовать их с умом.

Например, вы можете использовать свою палочку, чтобы выманить врагов из комнаты, если вы боитесь, что вас затопят. Это позволяет сразиться с ними один на один.

Как вариант, вы можете использовать жезлы, чтобы убивать хрупких, но надоедливых врагов. Какие враги? Вы поймете, что я имею в виду, когда увидите их.

Но будьте осторожны! Если вы сделаете последний выстрел из палочки, она сломается! Однако есть перк, который предотвращает это, Wandslinger.

Повышение уровня

С каждым убитым врагом и раскрытым секретом вы получаете опыт. EXP зависит от вашего уровня, так что убивайте всех врагов, с которыми вы сталкиваетесь! Под панелью быстрого доступа находится ваш счетчик опыта. Когда он заполняется, вы повышаете свой уровень.

136 примеров ключевых показателей эффективности (полный список)

  • Товар
    • Особенности Откройте для себя более 100 способов, которыми Scoro
      расширяет возможности вашей команды.
    • Отзывы и награды Узнайте, что говорят наши клиенты
      о том, как они используют Scoro.
    • Интеграция
    • Подключите Scoro к более чем 1000 инструментам
      , которые вы знаете и любите.
    • Безопасность Ваши данные в безопасности с Scoro.
  • Отрасли промышленности
    • Творческие агентства
    • Консультации по вопросам бизнеса
    • Профессиональные услуги
    • Юридические услуги
    • Строительство и строительство
    • Информационные технологии
    • Бухгалтерия
    • Архитектура
    • Государственные учреждения и
      Некоммерческие организации
    • Провайдеры обучения
    • Учебные заведения
    • Финансовые услуги
  • Стоимость
  • ресурса
    • Блог Следите за последними новостями, советами
      и передовым опытом.
    • Вебинары и события Смотрите предстоящие вебинары и другие события.
    • Примеры из практики Узнайте, почему более 1100 команд доверяют
      Scoro.
    • Справочный центр
    • Получите полезные справочные статьи и видеоролики, которые помогут упростить вашу работу.
  • зарегистрироваться Запросить демо
  • Товар
    • Особенности Откройте для себя более 100 способов, которыми Scoro
      расширяет возможности вашей команды.
    • Отзывы и награды Узнайте, что говорят наши клиенты
      о том, как они используют Scoro.
    • Интеграция
    • Подключите Scoro к более чем 1000 инструментам
      , которые вы знаете и любите.
    • Безопасность Ваши данные в безопасности с Scoro.
  • Отрасли промышленности
    • Творческие агентства
    • Консультации по вопросам бизнеса
    • Профессиональные услуги
    • Юридические услуги
    • Строительство и строительство
    • Информационные технологии

Инверсия матрицы с использованием младших, сомножителей и адъюгата

(Примечание: также ознакомьтесь с инверсией матрицы по операциям со строками и калькулятором матриц.)

Мы можем вычислить обратную матрицу по:

  • Шаг 1: вычисление матрицы несовершеннолетних,
  • Шаг 2: затем превратите это в матрицу сомножителей,
  • Шаг 3: затем Адъюгат и
  • Шаг 4: умножьте это на 1 / Определитель.

Но лучше всего это объяснить на примере!

Пример: найти обратное значение A:

Требуется 4 ступени.Это простая арифметика, но ее много, так что постарайтесь не ошибиться!

Шаг 1: Матрица несовершеннолетних

Первый шаг — создать «Матрицу несовершеннолетних». На этом этапе больше всего вычислений.

За каждый элемент матрицы:

Поместите эти детерминанты в матрицу («Матрица несовершеннолетних»).

Определитель

Для матрицы 2 × 2 (2 строки и 2 столбца) определитель прост: ad-bc

Подумайте о кресте:

  • Синий означает позитив (+ объявление),
  • Красный означает отрицательный результат (-bc)

(становится сложнее для матрицы 3×3 и т. Д.)

Расчеты

Вот первые два и последние два вычисления «Матрицы второстепенных » (обратите внимание, как я игнорирую значения в текущей строке и столбцах и вычисляю определитель, используя оставшиеся значения):

А вот расчет для всей матрицы:

Шаг 2: Матрица сомножителей

Это просто! Просто нанесите «шахматную доску» минусов на «Матрицу несовершеннолетних».Другими словами, нам нужно изменить знак альтернативных ячеек, например:

Шаг 3: Адъюгировать (также называемый присоединенным)

Теперь «транспонируйте» все элементы предыдущей матрицы … другими словами, поменяйте местами их позиции по диагонали (диагональ остается прежней):

Шаг 4: Умножение на 1 / Определитель

Теперь найдите определитель исходной матрицы. Это не так уж сложно, потому что мы уже вычислили детерминанты более мелких частей, когда мы делали «Матрицу второстепенных».

На практике мы можем просто умножить каждый из элементов верхней строки на сомножитель для одного и того же местоположения:

Элементы верхнего ряда: 3, 0, 2
Кофакторы верхнего ряда: 2, −2, 2

Определитель = 3 × 2 + 0 × (−2) + 2 × 2 = 10

(Просто для удовольствия: попробуйте это для любой другой строки или столбца, они также должны получить 10.)

А теперь умножьте адъюгат на 1 / Определитель:

И готово!

Сравните этот ответ с тем, который мы получили на тему «Обращение матрицы». с использованием элементарных операций со строками.Это то же самое? Какой метод вы предпочитаете?

Большие матрицы

Это точно такие же шаги для больших матриц (например, 4 × 4, 5 × 5 и т. Д.), Но ничего себе! здесь много расчетов.

Для матрицы 4 × 4 мы должны вычислить 16 определителей 3 × 3. Поэтому часто бывает проще использовать компьютеры (например, Матричный калькулятор).

Заключение

  • Для каждого элемента вычислите определитель значений не в строке или столбце , чтобы получить Матрицу младших
  • Примените шахматную доску минусов, чтобы получить матрицу сомножителей
  • Транспонировать для получения адъюгата
  • Умножьте на 1 / Определитель , чтобы получить обратное значение

11 способов найти нулевую деталь на вашем станке с ЧПУ

Метод 2: Используйте 3D Taster

Еще один очень распространенный, но более современный и эффективный метод, чем два вышеупомянутых кромкоискателя, — это использование «3D Taster».3D-дегустаторы (часто называемые «3D-сенсорами», но оригинальный перевод с немецкого намного интереснее!) Были впервые сделаны в Германии компанией Haimer, хотя теперь вы можете купить их более дешевые клоны. Попробовав клон, рекомендую придерживаться оригинала. Это больше денег, но намного точнее и надежнее.

Haimer 3D Taster — 395 долларов на Amazon…

Я заплатил больше, когда купил свой — на самом деле, намного больше, так как сначала я купил дешевый китайский клон, пожалел об этом, а затем купил настоящую вещь, которая продавалась по цене выше 395 долларов, которые они выставили на Amazon.Что ты можешь с ним делать? Что ты не умеешь делать? Это в основном модные, но чрезвычайно точные и простые в использовании кромкоискатели. Вы вставляете один в свой шпиндель и используете его, чтобы найти нулевую точку детали, кромки, углы, трамбование тисков и всевозможные другие общие задачи настройки. Причина в том, что они работают быстрее и проще, чем другие методы.

Эти прецизионные измерительные инструменты немецкого производства настолько удобны для выполнения множества задач по настройке, что я все время держу один в держателе инструмента и видел, как многие другие специалисты с ЧПУ делают то же самое.

Для поиска Part Zero используйте 3D Taster так же, как и кромкоискатели. Вот видео Тормаха для демонстрации:

Метод 3. Выберите фиксированное место на тисках или приспособлении

Это мой любимый метод, потому что он требует меньше всего времени и усилий для каждой настройки, хотя требует небольшой предварительной настройки один раз.

В двух других методах вы должны находить нулевую деталь каждый раз, когда вы опускаете новую деталь на станок.С помощью этого метода вы найдете его один раз, потому что он связан с удержанием заготовки. Приведу пример. Предположим, вы используете угол фиксированной губки тисков:

Используйте угол фиксированной губки ваших фрезерных тисков (обведен красным) в качестве нулевой детали…

Кстати, если вы используете крепежную пластину, легко каждый раз опускать тиски на пластину в одном и том же месте. Установите нулевую точку этой неподвижной части кулачка в качестве рабочего смещения, и вы сможете очень быстро вернуть ее в любое время.На этой фотографии показано, как каждый раз устанавливать тиски на крепежной пластине, используя всего 3 установочных штифта:

Найдите свои тиски и каждый раз очень быстро установите нулевую точку детали с помощью фиксирующей пластины…

Это замечательная экономия времени, потому что большую часть времени тиски находятся на вашем фрезерном столе. Если вы проектируете свои детали с учетом того, что угол губок тисков представляет собой нулевую деталь, вы можете вставить деталь в губки и начать обработку без измерения нулевой точки, по крайней мере, без измерения X и Y.Вам нужно только измерить и обнулить, если тиски перемещаются или вы меняете исходное положение. Возможно, вам придется провести повторные измерения, если на ваших машинах также отсутствуют повторяющиеся переключатели исходного положения. Но как бы вы ни смотрели на это, вы будете устанавливать ноль детали намного реже, и это сэкономит ваше время.

Метод 4. Используйте какой-либо стоп-сигнал

На рисунке выше показан упор для тисков, который я сделал давным-давно. Вы можете установить упор, чтобы повторно ориентировать деталь по некоторому нулю детали, до которого вы измеряете.

Вы можете разместить упоры на крепежной пластине в качестве альтернативы, используя упоры.Наконец, вы даже можете получить стопы, которые подходят для Т-образных пазов, например, от Тормаха:

Метод 5. Используйте камеру или осциллограф

Центровочные прицелы

существуют уже давно, и при достаточном внимании и увеличении они могут быть довольно точными:

Центрирующий прицел позволяет вам оптически позиционировать нулевую точку детали…

Предупреждаю, что эти центрирующие прицелы трудно увидеть. Иногда оптика не ахти и изображение может быть довольно тусклым. Помогает достаточное освещение, возможно, от дополнительной лампы.Но более современный подход — использовать цифровую камеру с увеличением. Вот снимок центрирующего прицела фрезерного станка Beatty Robotics:

Beatty Robotics Центрирующий прицел…

А вот изображение, полученное центрирующим прицелом:

Использование цифровой камеры для центрирования лунки точечного сверления…

Обратите внимание, что камера смещена от оси шпинделя. Это смещение фиксировано и может быть учтено при обнулении.Есть также камеры, которые устанавливаются прямо в держателе инструмента и смотрят вниз по оси шпинделя.

Кстати, если вы никогда не были в Beatty Robotics, зацените это. Это семейное предприятие, где отец Битти вместе со своими дочерьми выполняет множество замечательных проектов с ЧПУ. Действительно классная штука, и они даже используют G-Wizard.

Метод 6: Обнуление элемента детали

Это не полностью независимый метод, потому что вам нужно использовать один из других методов, чтобы правильно найти элемент детали.Но это чрезвычайно полезно для вторичных операций и случаев, когда вам нужно положить на машину что-то, кроме грубого материала, возможно, для ремонта или переделки. Идея сводится к нулю какой-то особенности детали. Например, мы использовали точечное сверление ямочки с цифровой камерой выше. Фактически, определение местоположения отверстий может быть выполнено очень точно, поэтому это довольно распространенный тип функции. Конечно, функция не обязательно должна быть нулевой. Он просто должен быть расположен по известному смещению, чтобы после того, как вы нашли элемент, вы могли применить смещение, чтобы получить ноль детали.

Метод 7: Концевая фреза Plus Paper, Feeler или Gage Block

Еще один распространенный подход — определение нулевой точки детали с помощью концевой фрезы. Идея состоит в том, чтобы подойти к детали с помощью концевой фрезы и использовать какую-либо проставку, чтобы концевая фреза фактически не касалась детали. Обычные прокладки включают в себя лист бумаги, щуп или измерительный блок. За исключением бумаги, для этого метода вам нужно, чтобы шпиндель был неподвижным.

Однажды я провел несколько экспериментов, чтобы попытаться определить, насколько точен такой метод.Вот что я нашел из нескольких методов касания в Z:

Отрезок на ощупь : Для моего 1-го метода при остановленном шпинделе наденьте резак на верхнюю часть заготовки. Обнулите УЦИ и двигайтесь дальше. Это дало результат с ошибкой 0,012 ″. Не очень хорошо! Ошибка была относительно повторяемой, поэтому можно было добавить фактор выдумки. В конце дня разрез оказался на 0,012 дюйма глубже, чем хотелось. Это также не особенно хорошо для фрезы или подшипников шпинделя, если вы не будете осторожны.

Отключение со звуком : Во второй попытке я осторожно опустил шпиндель под напряжением и прислушался, когда резак начал резать. Этот метод оказался немного более точным, и в результате получился разрез на 0,0085 дюйма. Все еще не очень хорошо.

Отрезок с бумагой : Традиционный метод старой школы заключается в том, чтобы держать кусок сигаретной бумаги (по слухам, толщиной ровно 0,001 дюйма) на заготовке и постепенно опускать резак, пока он не начнет захватывать бумагу.Добавьте еще 0,001 ″, и вы на нуле! Не имея сигаретной бумаги, я использовал стандартную бумагу для лазерных принтеров. Я отрезал полоску шириной 1/2 дюйма, чтобы я мог держаться за один конец с безопасного расстояния, и ждал, пока резак схватится. В моем случае я получил 0,010 ″, а не 0,001 ″, но, по крайней мере, это было красивое круглое число и довольно повторяемое.

Устройство предварительной настройки оси Z : Последним в тестах был дешевый модуль предварительной настройки оси Z, который я купил на eBay. Выглядят они так:

Устройство предварительной настройки оси Z от продавца eBay 800 Вт…

Как это работает? Просто.Слева внизу видна небольшая ручка с накаткой. Имеет позиции «тест» и «использование». Установите его на «тест», и внутренний эталон встанет на место, так что если вы нажмете пальцем на наковальню сверху до упора, у вас будет ровно 2 дюйма от верха наковальни до низа гаджета. В этом положении вы поворачиваете циферблат до нуля. Теперь переведите ручку в положение «использование», поместите ее на заготовку, опустите резак, пока игла не зарегистрируется, обнулите иглу, обнулите УЦИ, и вы должны быть точно на 2 дюйма выше того места, где находится устройство предварительной настройки.

Итак, не ожидая многого, я поставил присоску на мой алюминиевый куб в тисках Курта на мельнице, повернул головку так, чтобы резак почти коснулся. Заблокировал головку и проворачивал перо с точной регулировкой до тех пор, пока игла не обнулялась, обнулял мой УЦИ, снимал устройство предварительной настройки, проверял еще 2 дюйма с помощью точной настройки, снова обнулял УЦИ, прибавлял 0,010 дюйма для скромного разреза, запускал куб через подачу питания и перетащил блок на поверхность, чтобы посмотреть, что я сделал.

Желаемый результат — 2.396 ″. Я опустил высотомер, чтобы снять показания, которые были, пожалуйста, барабанная дробь 2.396 ″! Святая сверхъестественная точность, Бэтмен! Дерзкий предустановщик действительно работал, и он работал хорошо, и хотя перо проехало 2 дюйма, а я ожидал худшего, все получилось правильно.

Они делают гораздо более красивые и точные устройства, чем этот, поэтому я в большинстве случаев не вижу ценности в других методах, которые я пробовал. Я скажу, что измерительный блок может быть очень точным. Просто убедитесь, что вы используете его, скользя между инструментом и заготовкой, вытаскивая его, толкаясь и проверяя, пока он не подходит.Не совершайте толчковые движения с установленным измерительным блоком, так как это плохо для измерительного блока и резака.

Метод 8: Лазерный прицел

Этот метод очень нагляден, но не очень точен. Вы можете установить дешевый лазер в оправку, которая будет проецировать красивое красное лазерное пятно на вашу работу, которая находится на оси шпинделя. Вот тот, что предлагает Тормах:

Лазерный «яблочко» от Тормаха…

Если вы не рассчитываете на его сверхточность, он может стать для вас идеальным инструментом для настройки нулевого значения.Возьмем, к примеру, случай, когда вы спроектировали свою деталь так, что ноль является углом черновой заготовки и находится «вне пространства», а не на самой детали. Вы собираетесь обработать лишнее и оставить примерно 0,150 дюйма необработанного материала. Пока вы найдете край в пределах, скажем, половины (с точностью до 0,075 дюйма), все в порядке. Эти маленькие лазеры определенно на это способны. Или, возможно, вы просто работаете на фрезерном станке с ЧПУ, который не требует жестких допусков.Опять же, вы можете найти это лазерное пятно достаточно хорошо для многих подобных вещей.

Наверное, стоит воткнуть один в свой инструментарий на всякий случай. Некоторые люди клянутся ими.

Метод 9: Датчик ЧПУ

Я оставил лучшее напоследок — высококачественный датчик с ЧПУ более автоматизирован и может быть более точным, чем любой другой метод. Зонды входят в шпиндель и используют наконечник щупа для измерения детали:

Пробники

3D Touch могут быть очень точными…

Зондами

можно управлять с помощью g-кода и использовать их для множества задач.Они могут определять края, центры отверстий или выступов и многое другое. Используя правильный g-код, вы можете полностью автоматизировать процесс поиска Part Zero. Просто поместите код в начало вашей программы обработки детали, и оператор может положить деталь в тиски, нажать зеленую кнопку и позволить станку разобраться с остальным. На самом деле, это просто потрясающе. Их главный недостаток заключается в том, что они будут самым дорогим методом, а сами датчики могут быть повреждены в результате аварии, что делает вещи еще более дорогими.

Метод 10: достаточно близко к «глазному яблоку»

С помощью этого метода вы написали свою программу обработки детали, предполагающую, что деталь находится на некотором расстоянии внутри детали. Это расстояние определяет, насколько точно вы должны определить нулевую точку детали.

Если программа обработки детали написана так, что деталь находится внутри детали на 0,25 дюйма, нам нужно только убедиться, что деталь достаточно велика, чтобы содержать столько отходов вокруг готовой детали, и что ноль детали детали находится в пределах 0.25 ″ фактического нуля. Это такой большой предел погрешности, что вы легко можете увидеть ноль.

Бонус: метод 11: использование машины для остановки

Вот метод, предложенный нашими читателями в комментариях ниже — спасибо, ребята!

Вставьте штифт в держатель инструмента, установите его в соответствии с программой обработки деталей и позвольте штифту быть упором, когда вы вставляете деталь в тиски. Вам нужно будет компенсировать диаметр штифта в вашей программе.

Это позволяет легко изготавливать детали, которые намного короче или длиннее, чем ваши губки тисков.Я делаю нечто подобное на своем токарном станке с ЧПУ все время, когда устанавливаю инструмент так, чтобы я мог поднять пруток и использовать инструмент в качестве упора для начала новой детали.

Заключение

Теперь у вас есть 8 способов управления нулевой частью для ваших проектов с ЧПУ. У каждого есть свои сильные и слабые стороны. Есть еще много других методов. Поиск нулевой детали для некоторых видов 5-осевой работы или работы с деталями сложной формы может быть очень сложной задачей. Я не коснулся методов, связанных с DTI, стульями инструментальных мастеров, держателями нулевого набора и т.п.Я оставлю их в качестве упражнения, чтобы вы, внимательный читатель, взялись за дело и прокомментировали.

Расскажите нам, какие ваши любимые методы, которые мы упустили, в комментариях — поделитесь богатством с помощью ваших собственных специальных приемов.

Соответствие функций — OpenCV-Python Tutorials 1 документация

Основы сопоставления методом перебора

Сопоставитель

Brute-Force прост. Он принимает дескриптор одного объекта в первом наборе и сопоставляется со всеми другими объектами во втором наборе с использованием некоторого расчета расстояния.И возвращается ближайший.

Для BF matcher сначала мы должны создать объект BFMatcher, используя cv2.BFMatcher () . Требуется два необязательных параметра. Первый — normType . Он определяет используемое измерение расстояния. По умолчанию это cv2.NORM_L2 . Это хорошо для SIFT, SURF и т. Д. ( cv2.NORM_L1 также есть). Для дескрипторов на основе двоичной строки, таких как ORB, BRIEF, BRISK и т. Д., Следует использовать cv2.NORM_HAMMING , в котором в качестве измерения использовалось расстояние Хэмминга.Если ORB использует VTA_K == 3 или 4 , следует использовать cv2.NORM_HAMMING2 .

Второй параметр — это логическая переменная crossCheck , которая по умолчанию ложна. Если это правда, Matcher возвращает только те совпадения со значением (i, j), что i-й дескриптор в наборе A имеет j-й дескриптор в наборе B как наилучшее совпадение, и наоборот. То есть две функции в обоих наборах должны соответствовать друг другу. Он дает стабильный результат и является хорошей альтернативой тесту на соотношение, предложенному Д.Лоу в бумаге SIFT.

После создания два важных метода: BFMatcher.match () и BFMatcher.knnMatch () . Первый возвращает лучшее совпадение. Второй метод возвращает k лучших совпадений, где k задается пользователем. Это может быть полезно, когда нам нужно поработать над этим.

Подобно тому, как мы использовали cv2.drawKeypoints () для рисования ключевых точек, cv2.drawMatches () помогает нам рисовать совпадения. Он складывает два изображения по горизонтали и рисует линии от первого изображения ко второму, показывая наилучшие совпадения.Также существует cv2.drawMatchesKnn , в котором собраны все k лучших совпадений. Если k = 2, он будет рисовать две линии соответствия для каждой ключевой точки. Поэтому нам нужно передать маску, если мы хотим ее выборочно рисовать.

Давайте посмотрим по одному примеру для SURF и ORB (оба используют разные измерения расстояния).

Подбор грубой силы с дескрипторами ORB

Здесь мы увидим простой пример того, как сопоставить функции двух изображений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
