Как найти короткое замыкание в электропроводке дома и квартиры?

Нередко виновниками аварий в электросетях становятся короткие замыкания. Они же часто являются источником возникновения пожара, причиной выхода из строя электроприборов и отдельных участков сетей. Эффективной мерой в борьбе с последствиями замыканий является применение плавких предохранителей или использование современных автоматов защиты, которые отсекают от питания неисправные участки цепей. Но тогда возникает проблема: как найти короткое замыкание на обесточенном проводе или приборе. Поиск неисправности всегда труднее, чем устранение дефекта, поэтому о некоторых простых способах обнаружения КЗ пойдёт речь в данной статье.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

1. Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
2. В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
3. Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
4. Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
5. Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
6. Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

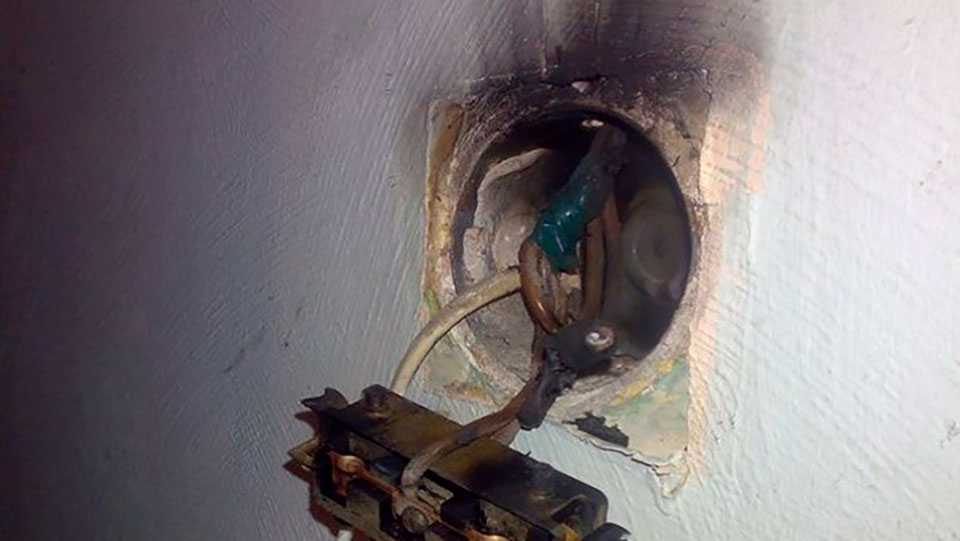

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Способы поиска короткого замыкания

Если неприятность всё-таки случилась в квартире, где установлены стандартные предохранители или автоматические выключатели, то вы, в худшем случае, отделаетесь лёгким испугом. Вам также придётся пережить временные неудобства, связанные с отсутствием электричества.

Ваши действия: вызывайте электрика либо пытайтесь устранить короткое замыкание самостоятельно.

Алгоритм поиска места КЗ.

Первым делом обесточьте электрическую цепь, удалив предохранители или выключив все не сработавшие автоматы. Потом отключите от питания все электрические приборы и займитесь поиском неисправности.

Визуальный осмотр

В результате короткого замыкания выделяется значительное количество тепла, прежде всего, сильно нагревается точка контакта проводов. Это вызывает процесс возгорания проводки, с выделением запаха и большого количества нагара. Именно по этим признакам можно определить где произошло короткое замыкание или локализовать место поиска.

Если розетки целые, без признаков горения, перейдите к вскрытию распределительных коробок. Вскрывая их по очереди, можно обнаружить возгорание изоляции или даже найти причину этой неприятности.

Пример, демонстрирующий видимые последствия КЗ показан на рис. 3.

Рсунок 3. КЗ электроприборов в шкафу

В случае, когда визуальный осмотр не дал результатов – замените неисправный предохранитель и вверните пробки, либо включите автоматы. Они могли сработать от чрезмерной нагрузки сети или от КЗ в одном из электроприборов. Если это так, то такими действиями вы восстановите электропитание сети. Признаком работоспособности может служить то, что автоматы не срабатывают, а предохранители не перегорают.

Для убеждения включите освещение. По очереди включайте все электроприборы и наблюдайте за светом лампочек. Если при включении очередного потребителя тока свет погаснет – ищите причину КЗ в нём.

Применение мегаомметра или мультиметра

Короткое замыкание может произойти на участке скрытой электропроводки. Это худший из возможных вариантов. Поиск КЗ в стене и способ его устранения очень затруднён. Он требует определённых навыков и наличия оборудования, например мегаомметра или мультиметра.

Если вы умеете пользоваться мультиметром, то попытайтесь с его помощью определить неисправную цепь. Облегчить задачу поиска вам наличие схемы проводки.

Проделайте следующие шаги:

1. При отключённых электроприборах (обязательно на обесточенной сети) замеряйте сопротивления цепи на отельных её участках. По возможности используйте электрическую схему электроснабжения вашего дома. На исправных участках прибор будет показывать бесконечно большое сопротивление. А на участке, где есть короткое замыкание, сопротивление должно равняться нулю. Однако прибор мультиметр может показать и большую величину сопротивления, особенно если до места КЗ большое расстояние. Для такого случая лучше использовать мегаомметр (при наличии).
2. При отсутствии упомянутых приборов используйте контрольную лампу с автономным источником тока. Оборудуйте для этого щупами карманный фонарик (лампочка должна загораться от прикосновения штырьков между собой). Замыкая поочерёдно соответствующие жилы проводки на скрутках распределительных коробок, вы, по загоранию лампочки, точно определите, на каком участке сети со скрытой проводкой есть короткое замыкание.
3. Устраните повреждённый провод. Проведение точечного ремонта электропроводки не имеет смысла. Во-первых, скрытая проводка находится под штукатуркой или другой облицовкой, а это дополнительные расходы на заделывание стены. Во-вторых – лучше заменить весь (по возможности) повреждённый провод, так как не исключено повторное замыкание на данном участке. Если позволяют условия, новый провод спрячьте за плинтусом. Используя специальный короб, подведите его к розетке.

Бывают случаи, когда короткое замыкание является причиной обрыва проводки. Для поиска обрыва используйте те же приборы, что и для определения замыканий. Чтобы найти обрыв замыкайте свободные концы проводов на конце участка поиска. В данном случае нулевое или близкое к нулю сопротивление – признак исправности, а бесконечно большое – показывает разрыв. Контрольная лампочка погаснет при подсоединении её к проводу, на котором есть обрыв.

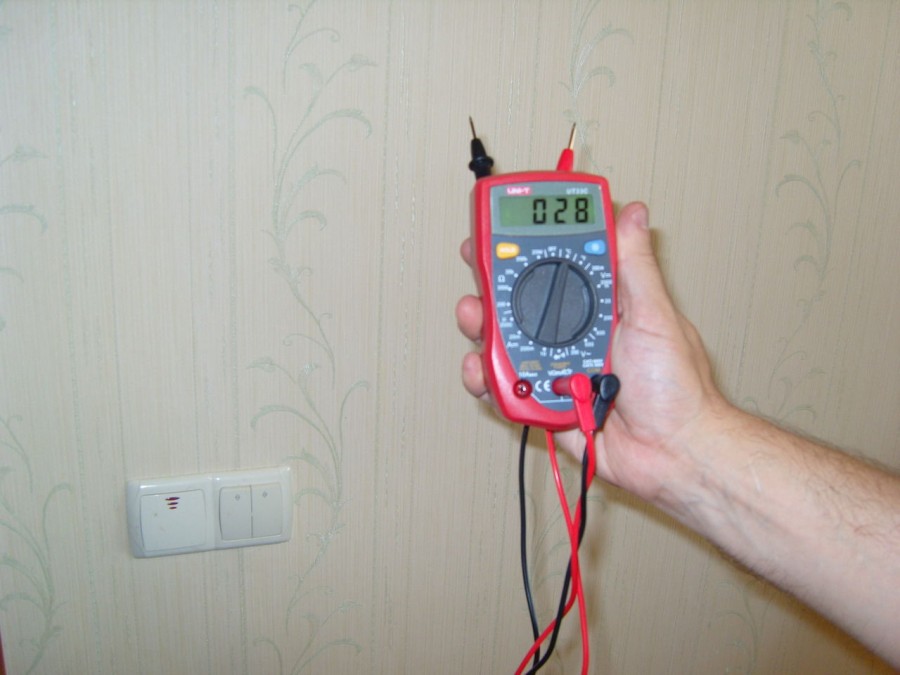

На рисунке 4 показан пример использования мультиметра для поиска КЗ.

Рис. 4. Поиск короткого замыкания при помощи мультиметра

Метод исключения

Данный метод работает, когда есть возможность поочерёдно исключать из зоны поиска неповрежденные приборы или участки цепи.

Народный метод по звуку и запаху

Принцип поиска короткого замыкания по источнику запаха, описанный выше. Что касается звука, то здесь всё сложнее. Если вы не услышали хлопка в момент КЗ, то вряд ли сможете его воспроизвести при поиске на обесточенной цепи. Можно, конечно, принудительно удерживать рычаг автомата во включённом положении или вместо стандартного предохранителя поставить мощный «жучок», но последствия от этого могут быть катастрофическими.

По звуку вы можете определить разве что неисправный контакт. Его уличает потрескивание или шипение. Нагревание неисправного участка электрической цепи служит дополнительным признаком плохого контакта.

Методы устранения и профилактика

• Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
• Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
• Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Видео в дополнение темы

Как найти источник короткого замыкания в скрытой проводке?

Одной из частых причин, из-за которых возникают неполадки с электрическими приборами, является повреждение кабеля на определенном участке проводки. Хорошо, когда место разрыва кабеля известно и оно доступно для быстрого ремонта. Но что делать, если разрыв или короткое замыкание произошло на закрытом участке цепи, где-нибудь в штробах? В таком случае необходимо или звать профессионального электрика для устранения неполадок, или самостоятельно искать место разрыва. И если вы решили ознакомиться с этой статьей, то вы наверняка выбрали второй вариант действий.

Короткое замыкание в скрытой проводке

Содержание

• 1 Как найти короткое замыкание в скрытой проводке?
  • 1.1 Ищем участки замыкания
  • 1.2 Находим место обрыва

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

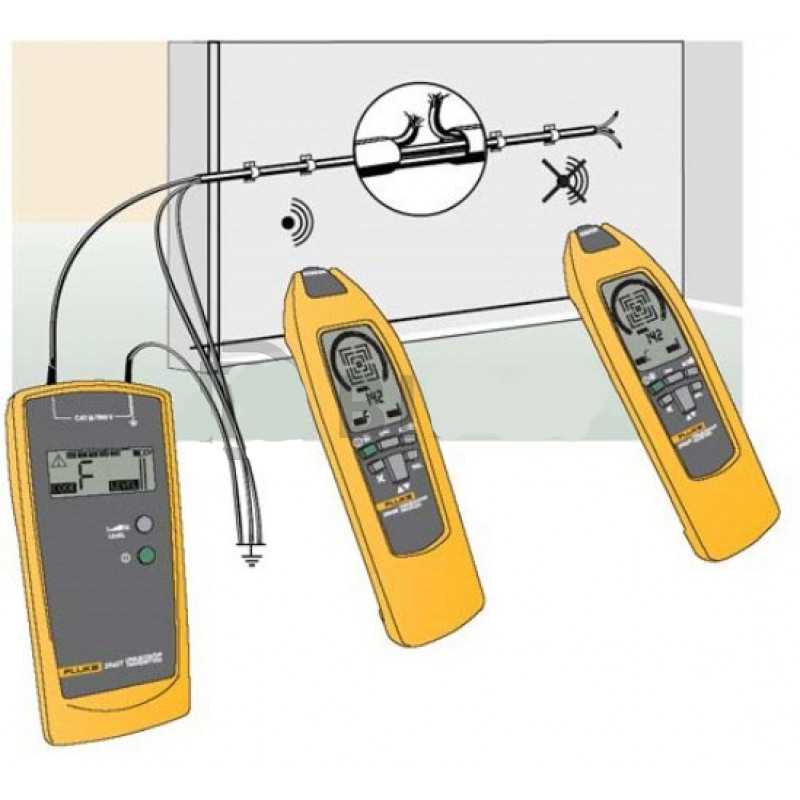

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Поиск коротких замыканий с помощью мультиметра

Короткое замыкание возникает при случайном замыкании, когда провод, по которому течет ток, входит в контакт с нейтральным проводом или землей в цепи. Если вы заметили, что предохранители постоянно перегорают или часто срабатывает автоматический выключатель, это может быть признаком короткого замыкания. Вы также можете услышать громкие хлопки, когда цепь активирована.

Устранив короткое замыкание в кратчайшие сроки, вы уменьшите вероятность повреждения провода и его изоляции, а также предотвратите возгорание автоматического выключателя.

Ниже перечислены действия по поиску короткого замыкания с помощью мультиметра.

Шаг 1. Проверьте оборудование

Первым шагом в обнаружении короткого замыкания является поиск физических признаков. Это могут быть видимые ожоги или расплавленный металл на проводах, запахи гари или мерцающие огни. После того, как вы определили потенциальное короткое замыкание, используйте свой мультиметр, чтобы подтвердить напряжение, установив его на его сопротивление или настройку непрерывности.

Если вы заметите сопротивление ниже ожидаемого, то это явный признак того, что проверяемый ток отводится от области и произошло короткое замыкание.

Шаг 2. Проверка и ремонт

Убедившись в источнике короткого замыкания, отключите питание электрической цепи, выключив автоматический выключатель. Затем вы должны переключить мультиметр с его настройки сопротивления на переменное напряжение и вставить металлические щупы в проблемную розетку или переключатель.

Ваш мультиметр должен показывать ноль вольт. Это указывает на то, что в электрической цепи нет питания. Если по какой-то причине присутствует напряжение, вам нужно будет найти правильный автоматический выключатель и повторить процедуру, чтобы убедиться, что в электрической цепи нет тока.

Шаг 3. Проверка клеммных коробок

Теперь, когда в электрической цепи нет питания, можно переключить мультиметр на омы и проверить провода. Если ваш мультиметр показывает бесконечные омы или OL, это означает, что прерыватель мог ухудшиться и сработать из-за более низкого тока. В этом случае вам необходимо получить доступ к основной панели и заменить ее.

Если мультиметр показывает непрерывность, имеется короткое замыкание. Это может быть вызвано неисправным выключателем, оборванным проводом, неисправной розеткой или выключателем. Для устранения короткого замыкания замените неисправную розетку или выключатель. Если вы по-прежнему получаете показания мультиметра, проверьте все провода, чтобы убедиться, что ни на одном из них нет оголенной меди, которая может где-то коснуться и вызвать короткое замыкание. Если все в порядке, прикрутите кабели обратно к исходным клеммам, а затем снова установите их в коробку с настенной пластиной.

TPC Training Solutions

Устранение коротких замыканий может быть опасным, если не следовать правильным процедурам. Учебная система TPC охватывает передовые методы устранения различных электрических неисправностей, с которыми вы можете столкнуться в своей производственной среде. Вы узнаете, как найти короткое замыкание с помощью мультиметра в абсолютно безопасной трехмерной среде. Закажите демонстрацию сегодня, чтобы начать!

Для получения дополнительной помощи по устранению неполадок на учебной платформе TPC есть все необходимое, чтобы ваша команда технического обслуживания прошла необходимое обучение. С помощью наших симуляций вы можете создать свою собственную учебную программу и предоставить профессионалам безопасную среду с эффектом погружения, чтобы расширить их набор навыков и укрепить их основы. Запланируйте демонстрацию наших 2D-симуляций по устранению неполадок с электрооборудованием или наших 3D-симуляций по устранению неполадок с электрооборудованием на основе облака.

Проверка на предмет короткого замыкания в вашем доме

В любом помещении, будь то жилое или коммерческое, вы не пропустите ни одного электрооборудования или прибора, для работы которого требуется электричество. Эти системы должны быть подключены к источнику питания, что требует электропроводки и некоторых установок. Одной из необходимых установок является автоматический выключатель, основная функция которого заключается в регулировании потока электрического тока в системах. Автоматические выключатели — это в основном устройства безопасности, которые останавливают подачу электроэнергии в случае обнаружения перегрузки.

Помимо перегрузки, другие проблемы могут вызвать проблемы с электрической системой. Одним из них является короткое замыкание, которое может привести к серьезным повреждениям и даже пожару, если его вовремя не устранить.

Определение причины короткого замыкания

Иногда короткое замыкание может происходить в электрических устройствах, подключенных к хорошо видимым розеткам. Короткое замыкание также может произойти в скрытой проводке, что представляет собой более серьезную проблему, поскольку оно невидимо. Чтобы иметь возможность определить, что именно вызывает короткое замыкание, очень важно, чтобы вы понимали, какие шаги следует предпринять. Ниже приведены шаги, которые необходимо выполнить.

В случае короткого замыкания автоматический выключатель сработает, а затем прекратит подачу электрического тока. Первое и самое главное, что вы должны сделать, это найти местонахождение основного электрического щита. Во многих домах эта панель находится в гараже, подсобном помещении или подвале. После того, как вы его нашли, следующий шаг — открыть основную крышку. Помните, что ничего нельзя трогать в это время, так как вы можете получить удар током.

Следующим шагом является определение того, какой автоматический выключатель сработал. Это просто выключатель, который находится в нижнем положении. После того, как вы нашли сработавший выключатель, вы должны выяснить цепь, к которой этот выключатель подключен. Следующее, что нужно сделать, это отключить их от источника питания в этой конкретной комнате. Это мера предосторожности, чтобы защитить их от электрического тока. Затем сбросьте сработавший выключатель, подняв его в верхнее положение. Подтвердите сейчас, если проблема короткого замыкания была решена.

Если после этого автоматический выключатель снова сработает, теперь это будет означать, что проблема с коротким замыканием скрыта, возможно, в стенах. Однако, если он не сработает, это скажет вам, что виновником является один из ваших электрических приборов или устройств.
