Как найти обрыв провода в стене

Нередки случаи, когда внезапно гаснет свет в квартире или отдельной комнате. Хозяева сразу бегут смотреть в окна соседей. Если у них свет есть, значит проблема состоит в нарушении целостности проводки. Чтобы восстановить подачу тока, нужно найти обрыв провода, который замурован под слоем отделочных материалов. Как правильно это сделать и как устранить неисправность, расскажем далее.

Чтобы правильно оценить масштаб работы по устранению неполадок с электричеством, необходимо знать основные причины, которые могут привести к проблеме. Чаще всего свет гаснет из-за первоначально неверного монтажа электрической сети или нарушения правил ее эксплуатации, а именно:

• Пропадает контакт на клеммных соединениях. Это могут быть автоматы на щите распределения или розетки. Нередки случаи замыкания выключателя. Если плохо замотанная клемма ослабевает, то со временем окончательно разматывается. От нее может происходить перегрев соседних элементов, возникают искры. Дефектный участок, рано или поздно, приводит к прекращению подачи электричества.
• Достаточно уязвимым местом является соединение в монтажной коробке. Если изначально оно выполнено не качественно, то рано или поздно это приводит к прекращению подачи тока. Большую опасность представляют скрутки проводов кустарного производства. Некоторые электрики, пренебрегая правилами безопасности, скручивают металл и алюминий вместе. Толстый жесткий провод совместно с гибким несовместимы. Также нельзя применять клеммы не соответствующие токовой нагрузке на определенной линии.
• Дефекты скрытого характера. Электрическая цепь может прерваться на участках проводки, глубоко заделанных в стене.
• Бытовые причины. Сюда относят сверление стены или забивание гвоздя в то место, где находится проводка. При попадании в провод инородного объекта происходит замыкание.

Как отыскать обрыв провода в стене

Если погас свет в квартире или только в одной из ее комнат, значит проблема кроется в электроприборах.

Опять же, если света нет только у вас. У соседей все хорошо при этом. Сначала проводят общий осмотр всей системы подачи электричества и вспоминают, каким образом все элементы там расположены. В первую очередь проверяют распределительный щит.

Проверка распределительного щита

У распределительного щита может выбить автоматы или перегореть плавкие предохранители. Если проблема в этой области не обнаружена, значит переходят к поиску неисправностей непосредственно в квартире. Сначала нужно вспомнить следующее: не было ли на днях проведено строительных работ, в которых имело место сверление стен, близких к проводке. Если нет, то переходить к следующему вопросу: не было ли в течение ближайших недель в квартире чрезвычайных происшествий, например, затопление из-за не выключенного крана или потоп от соседей.

Также следует взять на заметку недавние «симптомы», предшествующие вырубанию света. Это может быть моргание света, треск или искрение контактов, характерный запах сгоревшей изоляции и прочее. Порой только одна эта информация может помочь быстрому поиску места аварии и скорейшей локализации. И в любом случае, поиск следует начинать с распределительного щитка. Его осматривают визуально на целостность контактов и креплений. Например, не хорошо, если на автомате обнаружен почерневший контакт или вылетела из места соединений клемма.

Если вышеперечисленные неполадки обнаружены, то следует сразу проверить напряжение на вводном автомате. Для этого берут мультиметр, который устанавливается на измерение переменного напряжения показателем свыше 250 В. Подача электричества в щитке считается в норме, если прибор показывает верное значение при измерении.

Следующий шаг проверки – это обнаружение контакта на клемме. Надежность зажатия проводков, в шинах нуля проводится путем их осмотра. При необходимости нужно произвести их подтяжку. Одновременно выравнивается норма заземления. Автомат включают на вводе, чтобы последовательно проверить работоспособность автоматических выключателей, которые еще не были затронуты при осмотре.

Также не забывают проверить дифавтоматы и УЗО. Делают это индикаторной отверткой. Во включенном положении этих элементов должна выходить фаза. Для оценки состояния также можно воспользоваться мультитестером. С его помощью замеряют напряжение между выходом автомата и общей шиной нуля. Если все проверки прошли успешно, то переходят к поиску аварийного участка в помещении.

Локализация места аварии

При прекращении подачи напряжения на определенной розеточной группе можно утверждать, что обрыв произошел на конкретной линии. Также дело обстоит и с освещением, если оно погасло в одной комнате или нескольких сразу. При этом розетки остаются в рабочем состоянии, а свет в других комнатах есть. Часто дело обстоит так, что распределение относится всего к одному или двум автоматам.

Участок обрыва выискивается от щита к точке, где произошло ограничение в подаче напряжения. Это может быть розетка или осветительный прибор. Этими участками могут стать следующие:

• трасса от щита до распределительной коробки;
• определенный участок от розетки до коробки распределения, то есть выключателя;
• траектория от выключателя или коробки до осветительного прибора.

Есть определенный тип разводок, где проводка к розетке не имеет распределительного короба. Здесь провод сразу идет от щита до конечной точки. От одной розеточной группы к следующей протягивают кабель. Такое расположение сразу можно увидеть в случае прилегания к розетке двух кабелей. Один из них выступает из щита, а другой переходит на очередную группу.

Рекомендуемые товары

Ошибка получения цены товара «Стойка трансмиссионная гидравлическая Т60104 0,3т (AE&T)»

Поиск участка проводки с обрывом

При отсутствии схемы проложенной проводки довольно сложно найти проблемный участок. В любом случае, начинают проверку от распределительного щита. Индикаторной отверткой определяют фазу. Там ли она находится, где следует или нет. Если фаза располагается на выходе с определенного автомата, то далее протекает по распределительной коробке. Но уже на нижней розетке ее не обнаружить. Значит, проблема кроется между розеткой и коробкой.

Данный способ обнаружения аварии подходит исключительно для разрыва фазного провода. При деформации нулевого – результат не последует. Фаза на осветительном приборе или на розетке может быть, но приборы при этом не функционируют. При этом нужно включить напряжение в сети, чтобы получить правильный ответ.

Хороший способ поиска проблемы – это поведение прозвона участков мультиметром. При нормальной проводимости участка цепи прибором издается специфический сигнал. Медный провод дает небольшое сопротивление. При сечении 2,5 мм² выдается всего 0,7 Ома. Это если брать элемент в 100 метров длины. В масштабах всей площади квартиры этот показатель несущественен. Индикатор может выдавать значение «0» или что-то близкое к нему.

Участки тестирования могут оказаться слишком длинными, поэтому штатными проводами прибора выполнить прозвон не всегда получается. К примеру, расположенный в прихожей щит может быть на дальнем расстоянии, если распределительная коробка размещена в зале.

Для проверки нужно запастись дополнительным отрезком медного провода, которого будет хватать на весь отрезок до удаленной комнаты. Сечение при этом можно выбирать не большое. Достаточно будет 1:1,5 мм².

Сначала прозванивают участок от щита до короба. Провода кабеля проверяют индивидуально. Затем переходят к кабелю от короба до розетки. По окончании работы обязательно затянуть контакты на клеммах. Линии освещения прозваниваются дольше, так как приходится затрагивать отдельно щиток и короб, а также все, что между ними расположено. После этого переходят к проверке нулевого провода от короба до светильника. Если есть провод РЕ, то захватывают и его.

Поиск точного места обрыва

В том участке стены, где обнаружен неисправный кабель, нужно провести визуальный осмотр. Нет ли на поверхности механических повреждений, которые могли бы привести к замыканию. Если имеют место ветхие провода, то весь поврежденный участок меняется на новые элементы.

Самый действенный способ поиска точного места обрыва – это применение специального детектора проводки. Устройства могут быть разными. Одни сразу указывают на поврежденный участок, а другие требуют досконального подхода. Иногда приходится проводить процедуру и два, и три раза подряд, чтобы достигнуть цели.

Лучше всего приобрести детектор проводки с четырьмя порогами чувствительности. Такой прибор выявляет место аварии сразу же и точно. Обычный бесконтактный фазный индикатор потребуется при изучении правильности расположения проводов в щите распределения. Его также используют для многих электромонтажных манипуляций. Но есть и существенный недостаток такого прибора. Он не в состоянии определить проводку, если та располагается в гильзах или прикрыта бетонным слоем даже небольшой толщины.

Примеры товаров

Представляем вниманию детектор напряжения (проводки) и инженерных коммуникаций Wall Pro CONDTROL. Ссылка на товар: https://www.smsm.ru/product/detektor-napryazheniya-provodki-i-inzhenernykh-kommunikatsiy-wall-pro-condtrol/.

Wall Pro CONDTROL поможет выявить скрытые в стене инженерные коммуникации. Вы можете использовать его для поиска проводов из меди, стали, пластика и металлопластика в водопроводных трубах, в каркасах перекрытий из дерева или стали, в стояках отопления и в электропроводке. У прибора настроены четыре режима сканирования, которые отображаются на подсвеченном ЖК-дисплее широкого формата.

Прибор поможет обнаружить как границы, так и скрытые конструкции. Происходит это при помощи звукового сигнала, а также подающейся индикации на экран. Прибор может давать световой луч, который фиксируется на том участке стены, где обнаружен порыв. Wall Pro CONDTROL сканирует стеновое пространство и визуализирует скрытые провода и конструкции строительного характера.

Технические характеристики Wall Pro CONDTROL:

• сканер электропроводки Wall Pro CONDTROL;
• глубина обнаружения до 40 мм (пластик, металлопластик, дерево, медь), сталь — до 76 мм;
• электропроводка под напряжением до 50 мм;
• питание — 1*6F22, Крона;
• продолжительность работы — 5 ч;
• класс пылевлагозащиты — IP5X;
• габариты — 189мм*83мм*38мм;
• вес — 240 г.

Порой, чтобы найти обрыв провода, требуется затратить массу сил, применив при этом разные способы обнаружения аварии. Все работы нужно проводить с соблюдением правил безопасности. Причина отключения электроэнергии может состоять как в прорыве кабеля, так и в ряде иных неполадок. Разобраться самостоятельно в них можно при условии четкого соблюдения инструкции.

Поиск обрыва кабеля — Цены в Москве, МО. Недорого, качественно, с гарантией!

Гарантируем выгодные цены на поиск обрыва кабеля в Москве и Московской области. Вызывайте профессионала из Lider uslug, уже сегодня!

• Получите качественно оказанную услугу.
• Более 200 надежных электриков рядом с вами.
• С Лидер Услуг надежно, комфортно и безопасно.

Заказать услугу Перезвоним в течении 5 минут!

Средняя стоимость услуг

На стоимость влияет опыт и квалификация мастера, стоимость материалов, сложность работ. Некоторые исполнители предоставляют скидки, например, при заказе нескольких услуг или большом объеме работ. Узнать точно, сколько стоит найти обрыв кабеля, можно, связавшись со специалистом.

Поиск обрыва низковольтной кабельной линии	от 12000 руб/ед.
Поиск повреждения высоковольтного кабеля	от 14000 руб/ед.
Определение места обрыва бытовой проводки	от 4000 руб/ед.

Все цены на Электромонтажные работы

Поиск обрыва кабеля в Москве и Подмосковье

Поиск обрыва кабеля – распространенный вид ремонтных работ при наличии неисправностей в скрытой проводке электросети. Для обнаружения поврежденного участка под слоем отделки (штукатурки) используют специальные инструменты.

Ремонт электропроводки – всегда повышенный риск для здоровья и жизни человека. Без наличия хороших знаний и практических навыков не стоит самостоятельно искать обрыв кабеля. Такую работу нужно поручить профессионалам со специальным допуском. Грамотный электрик досконально знает безопасную технологию поиска неисправностей, действует по четкому алгоритму:

1. Обесточивает электросеть в помещении.
2. Проверяет работоспособность розеток и электроприборов в комнате.
3. Определяет исправным электроприбором (мультиметром, магнитным индикатором или трассоискателем) точное место обрыва.
4. Вскрывает облицовку стены (штробу прокладки кабеля).
5. Перфоратором со специальной коронкой высверливает отверстие для монтажа разделительной коробки.
6. Соединяет и изолирует поврежденные провода.
7. Плотно закрывает место ремонта крышкой.

Наша площадка предлагает пользователям из Москвы и Подмосковья помощь в подборе грамотных мастеров для неотложных домашних дел. Здесь созданы комфортные условия для поиска в режиме онлайн подходящего специалиста-электрика. Мастера живут и трудятся рядом, способны добраться по нужному адресу в сжатые сроки. Специальный страховой фонд защищает деньги клиентов от брака.

Заказчику нужно разместить объявление с указанием задачи и дождаться предложений исполнителей. Клиент самостоятельно выбирает конкретного специалиста на основе оценок и отзывов других людей. Система автоматически блокирует недобросовестных работников, не допускает их к выполнению задач.

Сколько стоит поиск обрыва кабеля и почему у нас недорого?

Пользователей нашего ресурса устраивает стоимость работ по поиску обрыва кабеля. Высокие расценки негативно отражаются на рейтинге исполнителя, клиенты предпочитают обращаться к другим специалистам с более адекватными тарифами. Частные мастера, зарегистрированные на сайте, вынуждены считаться с конкурентами, привлекать заказчиков выгодными условиями сотрудничества:

• возможностью оплаты услуг безналичными и наличными средствами;
• длительными гарантиями;
• выпиской официальных отчетных документов;
• дополнительными скидками от прайса.

Заказывайте услуги электрика на нашем сервисе с оперативным выездом на объект от 30 минут с момента подачи заявки. Доверяйте поиск точного места обрыва кабеля и устранение неисправностей электросети профессионалам.

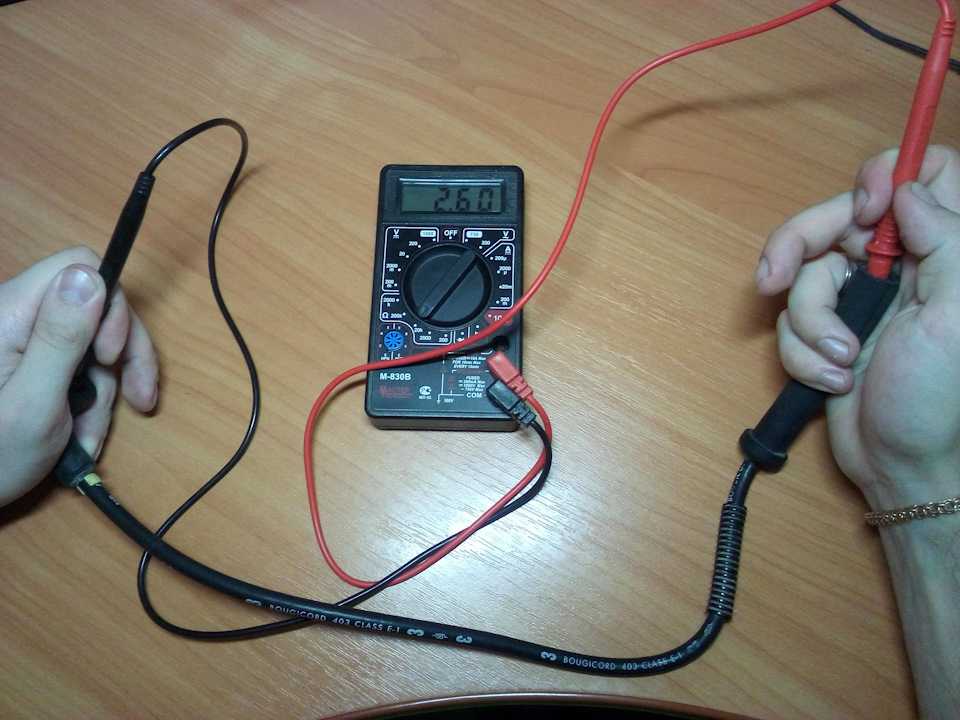

Как проверить, не оборван ли провод с помощью мультиметра?

В этой статье обсуждается, как проверить, не оборван ли провод, с помощью мультиметра, и предоставляется полное руководство.

Один оборванный провод может отключить целый прибор, автомобиль или даже электрическую цепь вашего дома или офиса. Однако проверка на обрыв провода и выяснение проблемы может избавить вас от многих хлопот. К счастью, сегодня у нас есть мультиметры, которые очень помогают проверить, не оборван ли провод.

Использование мультиметра — это умение, и в этой статье вы узнаете, как им пользоваться для проверки оборванных проводов.  Убедитесь, что вы следуете всем деталям в этой статье и не упустите ни одного пункта.

Как проверить мультиметром, не оборван ли провод?

Для проверки оборванных проводов одного мультиметра недостаточно. Вам понадобятся некоторые другие инструменты, в том числе фонарик, а также гаечный ключ. В целях безопасности рекомендуется надеть резиновые перчатки, так как при проверке проводов вы будете подвергаться воздействию электрического тока.

Кроме этих нескольких инструментов, вам больше ничего не понадобится, так что можете идти, если они у вас есть.

1. Изучите основы, прежде чем приступать к работе

Знание основ так же важно, как и все остальное при проверке проводов на наличие обрывов. Необходимы базовые знания об электричестве и обо всем, что с ним связано.  Электрические провода  работают и как проводники, и как резисторы для тех, кто не знает.

Сопротивление в проводе полностью зависит от длины и толщины провода , и может различаться у разных типов проводов. Сопротивление толстого провода может быть меньше, чем сопротивление тонкого провода , поскольку более тонкие провода тонкого провода несут меньшее количество электронов для переноса электрического тока.

Как только вы освоите основы, вы можете перейти к тесту непрерывности.











Источник

2. Перед использованием мультиметра проверьте настройки.0019

Однако, прежде чем приступить к проверке непрерывности, вы можете проверить настройки мультиметра . Прежде всего, проверьте, установлено ли значение мультиметра на «Ом».  В большинстве мультиметров  шкала измерения – OL (без обратной связи) , но иногда устройство может потребовать  использования кнопки проверки целостности каждый раз, когда вы выполняете проверку целостности или проверяете наличие обрывов проводов.

Теперь, что касается проводов в мультиметре, как правило, все они имеют два провода красного и черного цвета соответственно;  эти провода также имеют конец шариковой ручки. Красный провод обычно относится к положительному проводу, а черный — к отрицательному.

Черный подключается к разъему COM , а красный — к разъему V.  Убедитесь, что оба провода надежно закреплены в соответствующих гнездах; в противном случае показания могут пойти не так.

3. Выполните проверку целостности цепи

Проверка целостности цепи может быть самой простой проверкой длинных проводов. Однако никогда не забывайте отключать источник питания провода перед выполнением теста , так как это может быть опасно для вас.

Теперь, когда вы выключили источник электроэнергии, возьмите мультиметр, потому что теперь начинается проверка. Для проверки непрерывности вам необходимо проверить сопротивление провода, мощность и напряжение во всем, включая переключатели, провода, электрические соединения, а также цепи.

Проверив сопротивление в проводах, вы сможете увидеть, поврежден ли он или ток может нормально проходить по нему.

4. Теперь проверьте наличие оборванных проводов

Для проверки оборванных проводов необходимо установить мультиметр на 200 Ом . Если вы проверите минимальное сопротивление , вы можете установить мультиметр на более низкий диапазон ; однако значение увеличивается только в том случае, если сопротивление, которое вам нужно проверить, составляет максимальное значение . Помните, что обнаружение сопротивления определяет непрерывность или повреждение какого-либо провода.

Теперь вам нужно подключить черный/минусовой провод мультиметра к одному концу провода, а красный/плюсовой – к другому концу . Если сопротивление больше нуля, провод в порядке ; однако провод оборван, если сопротивление равно нулю . Продолжайте тестировать провода, пока не найдете сломанный.

Как только вы нашли оборванный провод, почините его или почините, вот и все.

Что может быть причиной обрыва провода?

Как и любая другая вещь, провода со временем стареют и изнашиваются ; однако некоторые другие проблемы могут привести к их поломке или повреждению. Например, если у вас есть старый дом , провода более подвержены повреждениям и могут сгнить или разрушиться быстрее , чем провода в недавно построенном доме.

Другой причиной может быть грызунов или мышей, поедающих провода , что приводит к поломке. Наконец, если провода плохо или неплотно припаяны , велика вероятность их обрыва.

Как починить оборванный провод?

После того, как обрыв провода обнаружен, устранить проблему будет проще. Вам придется в большинстве случаев замените оборванный провод совершенно новым . Однако перед установкой нового провода проверьте его так же мультиметром . Иногда люди в конечном итоге заменяют сломанный провод другим поврежденным, что только увеличивает напряжение и общую нагрузку.

Если обрывы проводов незначительные, их можно зафиксировать с помощью муфт или сращиваний , или при необходимости можно использовать изоленту для покрытия или пайки . Помните, что существует несколько различных типов соединений проводов, и каждый из них используется в зависимости от типа провода, который необходимо закрепить.

Как предотвратить разрыв проводов?

С каждым электроприбором идут провода и кабели, но уберечь эти провода от разрыва может быть непростой задачей. Мы не можем остановить износ кабелей, но мы можем предотвратить их выход из строя  и прекращение работы всего устройства.

Постоянно менять провода непросто, это стоит больших денег и времени. Итак, вот несколько советов, которые могут помочь предотвратить поломку проводов и кабелей:

1. Старайтесь не сдавливать и не сгибать провода

Провода и кабели не должны быть зажаты где-то туго, в них должно быть достаточно места. Убедитесь, что они не сжаты под чем-то или за чем-то , так как давление может привести к их износу или поломке.

Когда провода остаются в согнутом положении в течение длительного времени, они становятся более склонными к повреждению  , чем те, которые хранятся прямо на открытом пространстве. Оставьте небольшой зазор для проводов, чтобы они не порвались  и сэкономить ваши деньги.

2. Аккуратно обращайтесь с проводами

Иногда люди склонны безрассудно пользоваться кабелями и проводами, что равносильно разрыву проводов своими руками. Тянуть, толкать и оказывать ненужное давление на провода — это не то, как вы должны их использовать. Будьте немного внимательнее и начните обращаться с кабелями более осторожно.  Этот совет относится практически ко всем видам проводов, будь то зарядный кабель или электрический провод; с каждым из этих проводов следует обращаться осторожно. Помните, что даже самые прочные провода, такие как шнуры питания, могут сломаться, если вы неправильно их используете.

3. Предотвратите изнашивание с помощью пружины

Возможно, вы не знаете этого трюка, но  использование пружин для намотки проводов может предотвратить их изнашивание и поломку.  Все просто: возьмите любую металлическую пружину (предпочтительнее выдвижная пружина от ручки) и накрутите ее на концы любого кабеля или провода. Этот сохранит гибкость провода, но также предотвратит возможность его поломки или износа.

Небольшое напоминание, что этот трюк сработает для нескольких проводов; вы не можете получить пружины из сотен ручек, чтобы покрыть кучу длинных кабелей. Вы можете использовать коммерческие кабельные протекторы для нескольких проводов.  Эти протекторы недороги и даже позволяют армировать сразу несколько кабелей.

4. Используйте изоленту для покрытия кабелей и проводов

Изолента — лучший вариант, если вы хотите заранее принять профилактические меры или не допустить полного разрыва уже изношенного провода. Провода лучше обмотать изолентой сразу после начала их использования. Однако, если вы еще этого не сделали, то самое время это сделать .

Убедитесь, что вы обернули ленту два-три раза вокруг провода , чтобы полностью покрыть все это, не оставляя пятен. Здесь также следует помнить, что изолента выглядит не очень красиво. Итак, если вы не хотите, чтобы новые провода и кабели выглядели странно, вы можете просто использовать изоленту, чтобы предотвратить дальнейшее повреждение!

Похожие материалы:

Как измерить и идентифицировать резистор с помощью мультиметра и цветовых кодов?

Как проверить правильность работы мультиметра? – 7 шагов

Как проверить, находится ли провод под напряжением или горячий без мультиметра?

Как определить линию и провод нагрузки? – 4 способа

Как определить нейтральный провод с помощью мультиметра?

Что произойдет, если поменять местами нейтральный и заземляющий провода?

Зачем использовать цифровой мультиметр?

D Цифровые мультиметры легче читаются и работают быстрее, чем аналоговые. Проведение измерений с помощью цифрового мультиметра более удобно, поскольку устройство отображает цифры на ЖК-экране или светодиодном экране, что облегчает чтение. Если  вы технический специалист, то это все, о чем вам нужно беспокоиться.

Источник

Однако, для лучшего понимания, позвольте мне объяснить немного больше. Цифровые мультиметры могут не только измерять, но и автоматически преобразовывать значения величины . В то время как в аналоговом мультиметре вам нужно будет читать шкалы и вручную вычислять окончательные значения, что может быть головной болью для большинства. Использование цифрового мультиметра позволит избежать возможных человеческих ошибок, а значит, результаты будут более точными.

Мало того, цифровой мультиметр способен измерять более высокие напряжения с большей точностью, поскольку его собственная точность обычно составляет от 1 до 10 M . вдобавок ко всему, функция автоматического выбора диапазона мультиметра чрезвычайно полезна, потому что иногда диапазон измерения неизвестен.

Наконец, если вы новичок, аналоговый мультиметр вам вообще не подойдет; впрочем, цифровой может пригодиться в любой момент. Аналоговые стали сказкой потому что 9Цифровые мультиметры 0007 проще в использовании и точнее, чем когда-либо , и люди предпочитают их аналоговым мультиметрам.

Завершение

Мы надеемся, что с помощью этой статьи вы сможете быстро найти оборванные провода с помощью цифрового мультиметра. Лучше найти и починить оборванные провода как можно скорее, потому что они не лечатся, и они могут вызвать другие серьезные проблемы и опасности. Кроме того, помните, что вы не можете починить все виды поврежденных проводов, поэтому вместо того, чтобы усугублять ситуацию, подумайте о том, чтобы нанять профессионала, который поможет вам с этим. Я надеюсь, что эта статья была полезна для вас, и вы нашли информацию, которую искали.

Аиша Ахмед

Аиша Ахмед закончила факультет английской литературы. Сейчас она работает учителем, а также домашним писателем. Кроме того, она также является домашним энтузиастом, который любит учиться и писать на различные темы по уходу за домом.

Как найти обрыв провода в установке Automower®

Automower®30/01/2023

Если вы видите синий мигающий индикатор на зарядной станции и сообщение об ошибке Нет сигнала контура в приложении Automower® Connect или на дисплее газонокосилки, в вашей установке Automower® может быть обрыв провода.

Обрыв провода в вашей газонокосилке Automower® можно найти с помощью ручного метода поиска, описанного в руководстве по эксплуатации. Основная идея состоит в том, чтобы шаг за шагом разделить ограничительный провод на две половины до тех пор, пока не будет идентифицирован обрыв ограничительного провода.

Использование аналогичного метода и детектора обрыва провода может значительно сократить время, необходимое для поиска обрыва, по сравнению с методом ручного поиска. Кроме того, это не требует от вас намеренного обрезания провода при устранении неполадок. Обратите внимание, что инструмент может быть очень эффективным при локализации чистого обрыва провода, но он может быть менее успешным при локализации частичного обрыва провода.

Обратитесь к местному дилеру Husqvarna, если вам нужна помощь в поиске обрыва провода. Благодаря их опыту и доступу к профессиональным инструментам они смогут быстро восстановить и снова запустить газонокосилку-робот Automower®.

Перед использованием детектора обрыва провода рекомендуется выполнить следующие простые проверки:

1. Убедитесь, что соединения ограничительного и направляющего проводов с зарядной станцией правильно подключены и не повреждены. См. Как подключить ограничительный и направляющий провода к зарядной станции.
2. Проверьте все известные соединения в проводной петле, чтобы убедиться, что провода подключены правильно и соединитель не поврежден. См. Как использовать насадку Automower®.

3. Если в вашей установке используется направляющий провод, попробуйте переключить соединения между направляющим проводом и ограничительным проводом в зарядной станции: Начните с переключения соединений AL и G1. Если контрольная лампа горит сплошным зеленым светом, то обрыв где-то на ограничительном проводе между ШС и местом соединения направляющего провода с ограничительным проводом. Вот где вы должны начать искать разрыв. Некоторые модели Automower® имеют дополнительные направляющие тросы (G2, G3). Для них можно использовать ту же процедуру.

Дополнительную информацию см. в видео:

Использование детектора для обнаружения обрыва провода

В этом видеоролике показано, как использовать детектор обрыва провода (доступен в качестве аксессуара, номер по каталогу 577 60 68-01*) для поиска обрыва ограничительного провода в установке газонокосилки Automower®.

1. Инструмент состоит из отправителя и получателя. Убедитесь, что батареи в передатчике и приемнике новые или полностью заряжены.
2. Отсоедините все ограничительные и направляющие провода от зарядной станции.
3. Подсоедините черный кабель датчика к земле.
4. Подсоедините красный кабель отправителя к одному концу ограничительного провода. Это генерирует сигнал в проводе.
5. Включите передатчик, переместив синий ползунок на ТОН , и убедитесь, что светодиодный индикатор мигает красным цветом.
6. Включите приемник, переместив регулятор громкости в максимальное положение.
7. Подключить ресивер к наушникам для улучшения слышимости сигнала в проводе.
8. Проверить инструмент. Нажмите и удерживайте синюю кнопку на приемнике и дайте наконечнику приемника коснуться ограничительного провода рядом с концом отправителя. Должен быть слышен четкий тон.
9. Найдите провод в систематически выбранных точках вдоль петли (например, начиная с середины петли) и прослушайте сигнал, поднеся приемник к проводу.
   Если вы слышите сигнал, провод между датчиком и тем местом, где вы держите приемник, не поврежден. В этом случае ошибка должна лежать на другом участке ограничительного провода.
10. Найдите провод ниже по контуру (например, снова на полпути) и послушайте сигнал в этой точке.
11. Двигаясь таким образом, где-то вдоль ограничительного провода вы можете найти место, где вы не получаете никакого сигнала. Тогда вы узнаете, в какой секции произошел обрыв провода.
