Как найти фазу и ноль

Домашнему мастеру «

В ходе строительных и ремонтных работ бывают ситуации, когда надо найти фазу и ноль в проводке, по которой наши дома и квартиры получают переменный ток. Обычно проводка состоит из двух проводов, только по одному из которых непосредственно идёт ток – такой провод называется «фаза». Ну, а оставшийся – это «ноль».

Заранее убедитесь, что вы достаточно подготовлены для работы с электричеством. Процесс определения «фазы» и «ноля» связан с реальной угрозой для жизни и здоровья, т.к. есть опасность пострадать от поданного в сеть напряжения. Возможно, есть смысл поручить эту работу профессионалам. Даже если вы абсолютно уверены в своих знаниях и опыте, надо всегда соблюдать предельную осторожность.

А теперь давайте попробуем разобраться, как найти фазу и ноль в домашней электропроводке.

Инструмент, который поможет найти фазу

Успешно справиться с поставленной задачей, вам поможет:

• индикаторная отвертка для определения наличия напряжения;
• кусачки, нож и плоскогубцы для снятия изоляции и отделения проводов друг от друга;
• вольтметр для определения «земли» и «ноля» в трёхжильном проводе.

Последовательность действий

1. 1. Проверьте, чтобы помещение было полностью обесточено. Все переключатели на распределяющем щите должны находиться в выключенном состоянии.
2. 2. С помощью инструментов зачистите изоляцию на концах проводов, которые будут проверяться. Нельзя допускать случайного соприкосновения двух проводов, поэтому разведите их подальше друг от друга.
3. 3. Приготовив индикаторную отвертку, подайте на провода напряжение, включив переключатели на щите.
4. 4. При работе с индикатором важно правильно взяться за него. Ни в коем случае нельзя касаться рабочей части отвертки. Необходимо браться только за её корпус, при этом указательный палец должен лежать на конце рукоятки, выполненном из металла.
5. 5. Прикоснитесь кончиком индикатора к каждому проводу. Тот, на котором индикатор загорится – это и есть «фаза». Другой, соответственно, «ноль».
6. 6. Иногда провод бывает трёхжильным, третьим проводом является «земля». Тут всё делаем точно также, но после определения «фазы» нужно будет узнать, какой из двух оставшихся проводов «ноль», а какой – «земля». Для этого необходимо подключить к вольтметру поочередно две пары проводов, соединяя «фазу» с каждым из оставшихся проводов. При сочетании «фазы» и «ноля» полученное напряжение будет больше.

Конечно, можно довериться электрикам, делавшим проводку, и выбирать провода по цвету изоляции. Но это сработает только в том случае, если работники были добросовестными. В целом процесс поиска фазы несложен, но требует особого внимания и осторожности. Нельзя недооценивать опасность удара током, поэтому всегда соблюдайте меры безопасности при работе с электричеством.

Домашнему мастеру «

Как определить фазу и ноль: Инструкция по определению

Содержание

• 1 Устройство бытовых электрических сетей
• 2 Приборы и инструменты
• 3 Правила работы с тестером и мультиметром
• 4 Визуальный метод определения
• 5 Определение фазы и нуля в двухпроводной сети
• 6 Определение фазы, нуля и заземляющего провода

При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Определяем фазу и ноль с помощью индикаторной отвертки

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Инструкция по пользованию мультиметром

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

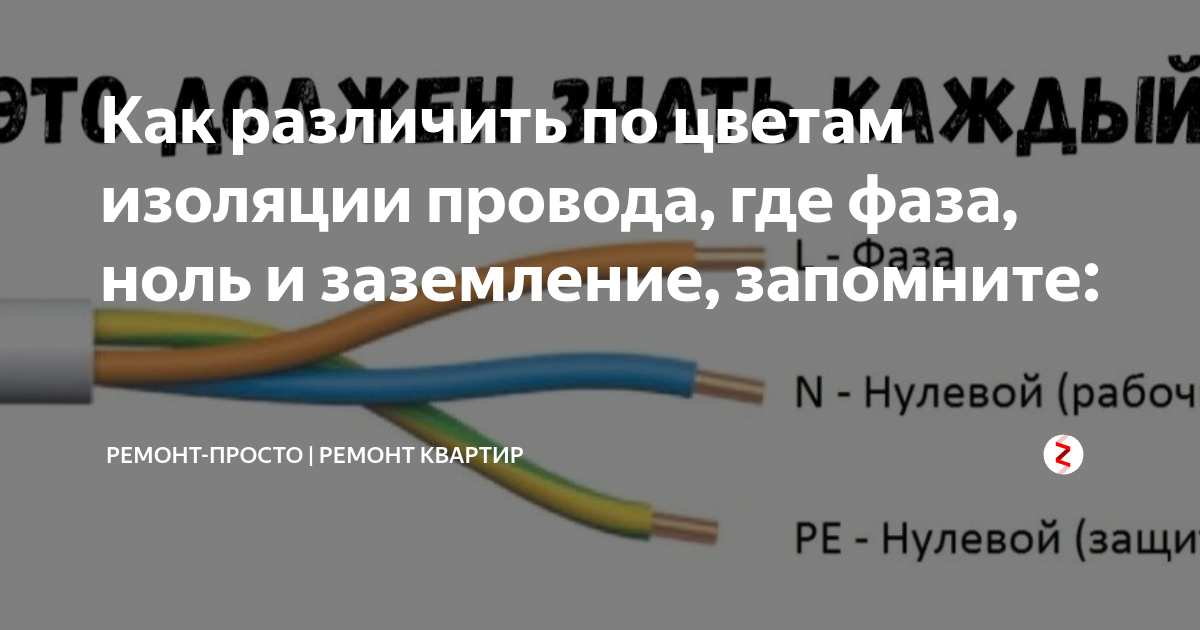

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Визуальный способ определения фаза и ноль

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

Индикаторная отвертка поможет определить фазу и ноль

1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель  и выполните необходимые подключения.
4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

Определение фазы и нуля заземляющего провода

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.
