Как найти обрыв проводки в стене: Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

Содержание

Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место повышенная токовая нагрузка или при включении электроприборов защитная система не срабатывает, проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате ослабления пружины.

Сбои в скрытой электропроводке провоцирует

сильно нагретый тройник, когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится заменить выключатель.

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

  • обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения
  • возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать.
    Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки.

Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

  • провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал
  • если индикатору удалось найти срыв в проводе – звук пропадает

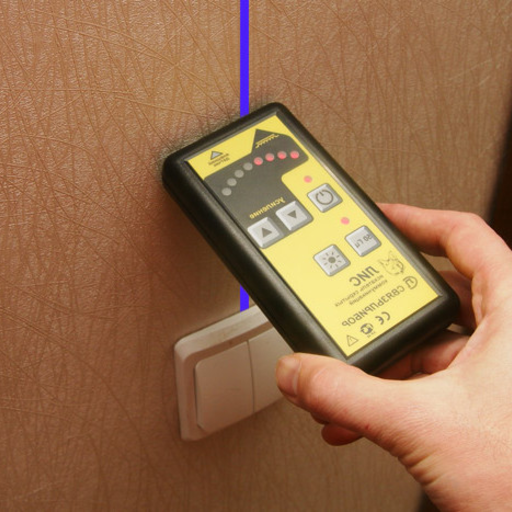

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Как найти обрыв проводки? | Ремонт квартиры своими руками

Ремонт квартиры

Сбои в слаженной работе электрической проводки обычно доставляют огромное количество неудобств. К еще большей проблеме можно отнести исследование участков обрыва кабелей, именно благодаря которым, приходит конец стабильному функционированию электроприборов. Найти обрыв электрической проводки нетрудно лишь тогда, когда у вас проложена открытая проводка и участок порыва виден визуально.



Содержание



В случае, если электрическая проводка проложена скрыто, то обнаружить порыв намного труднее. Определенно нам потребуется специальный прибор – трасса-искатель. В большинстве ситуаций приходится вызывать профессиональных электриков, однако в отдельных случаях в принципе, возможно, найти скрытый обрыв проводки и своими силами.



Как найти фазу и ноль в проводке

Во-первых, нужно понять, какой вид провода оборван – ноль или фаза. Для работы нам потребуется отвертка-индикатор, с помощью которой надо «прощупать» каждый отказавший контакт электрического оборудования. Если на розетку подан ток, то в ней обязан находиться только один из контактов. В аналогичной ситуации у выключателя, будет располагаться один контакт в выключенном состоянии, или же все контакты в состоянии включенном.

В случае если отвертка-индикатор определяет, что фаза – есть, то, следовательно, обрыв произошел на нулевом кабеле. Если электрическая проводка, кроме всего, скрытая, то обнаружить зону обрыва и починить неисправность способны лишь специалисты. Простому обывателю исправить обрыв фазы фактически нереально.



Как найти обрыв провода тестером

Если электрическая проводка организованна открытым способом, и провод на всей протяженности от распределительного узла до зоны обрыва хорошо просматривается, то в подобном случае для определения точки неисправности применяют электронный тестер. В первую очередь для проведения процесса поиска с тестером нужно отключить подачу тока сначала на распределительный узел, а потом – непосредственно на проводе. На участке вывода кабеля из распределительного узла нужно произвести первый надрез на изоляции. Он нужен для того чтобы появилась возможность добраться до металлической жилы, следующий надрез производиться примерно через один метр.

Затем нужно замерить сопротивление на этом отрезке провода. В случае если электросопротивление на данном отрезке небольшое, то, наверняка, тут обрыв провода отсутствует. После второго надреза, через метр, нужно произвести очередную насечку, и опять замерить на новом отрезке электросопротивление провода. По данной схеме, надо делать надрезы и замеры, пока Вы не определите полностью нулевое электросопротивление. Данный отрезок и будет зоной разрыва провода.



Как починить обрыв провода

Обследуем поврежденный отрезок провода. На нем тоже делаются надрезы, однако уже с более маленьким шагом. Так, между близкими надрезами на неисправном отрезке обязан быть промежуток полметра. Найдя подобным методом поврежденную зону, но уже на более маленьком по размеру отрезке провода, нужно опять повторить процесс с надрезами.

Точка обрыва электрической проводки с помощью данного способа определяется предельно точно, практически до одного миллиметра. Чаще всего точка обрыва находится гораздо раньше, и надобности в абсолютно четком нахождении участка обрыва не возникает. Затем проводятся ремонтные работы, и затем все надрезына проводе очень хорошо электроизолируют.



Как найти обрыв провода в стене из кирпича или бетона

Если провод с фазой расположен в стене из кирпича или бетона, то участок его обрыва возможно обнаружить, применив специальный бесконтактный прибор для работы со скрытой проводкой. Во время процедуры разведки учитывайте, что проводка скрытая в стенных конструкциях проходит строго вертикально и горизонтально, все изменения маршрута проводов производятся строго под углом девяносто градусов.

Это позволит с предельной точностью найти путь электрических проводов от распределительного узла до электрического устройства. Все, что необходимо сделать, — это двигать прибор над проводкой, по стенной поверхности, и на участке обрыва провода он непременно оповестит вас.

Чаще прибор для работы со скрытой проводкой на участке обрыва отключает звуковую подачу сигнала.



Как починить нерабочую проводку?





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как найти обрыв электрического провода в стене за штукатуркой

Перестала работать розетка или не включается свет? Вроде и автоматы включены и пробки не выбило. У Вашей электропроводки случился обрыв электрического провода. Иными словами, «пропал контакт». Вопрос только, гда его искать?

Если случился обрыв в розетках, как правило контакт пропал в ней же или в какой-то из розеток , так как они соединяются шлейфом, т.е. от одной к другой, от другой к третьей. Чаще такой контакт подгорает в самой розетке.

Такой «обрыв» провода нужно зачистить заново и прижать винтовой клеммой. Но бывает так, что обрыв нельзя найти видимым способом, и нужно уже применять специальные приборы для обнаружения обрыва скрытой электропроводки. Разнообразие их невелико, так как они достаточно дорогостоящие. Лично я пользуюсь кабельным тестером CABLE TRACKER MS6812 (рис.1).

По поводу прибора, то им в основном пользуюсь. Удавалось находить обрывы за кафельной плиткой, плиточники попросту замуровали  ненужную розетку, которая выходила со строя, а через неё проходил контакт на розетку, которой пользовались. Или заштукатуренную распредкоробку, в которой пропадал контакт. Сам прибор состоит из генератора и приёмника. При использовании только приёмника, можно находить обрывы фазного провода глубиной до 2-3 см. Высокая точность обнаружения обрыва или прохождения провода +_ 1см, в отличии от «Дятла» . При использовании приёмника и генератора можно отслеживать трассу прохождения провода за штукатуркой без напряжения.

Обрывы электропроводки в 98% случаев происходят в местах соединения проводов, лишь 1% на перегнивание провода вследствие повышенной влажности (особенно алюминиевых проводов), и 1% на физическое разрушение, зависящее от человеческого фактора (засверлили стену, перебили и т.д.) Совсем малая доля обрыва электропровода приходиться на растяжение провода от ветра или длительного провисания. О том, как нужно правильно соединять провода, можно почитать здесь.

Поиск обрыва провода в разных местах.

В местах соединения проводов со временем вследствие подгорания контакта, получается «обрыв». Чаще всего контакт чернеет и оплавляется изоляция, или же окисляется, образуя бело-зелёный налёт. Главная задача — найти место обрыва провода, а остальное дело мастера-электрика.

Обрыв скрытой электропроводки – поиск проводки в стене

Никто не застрахован от внезапного исчезновения электричества в квартире. При этом свет может погаснуть без какого-либо вашего вмешательства. Но как узнать, что случилось и как решить проблему? Вероятнее всего, вам невольно пришлось столкнуться с повреждением электрической проводки.

Если автомат включен, исправен и его не выбивает, а в квартире частично или полностью отсутствует электропитание, необходимо найти и устранить поврежденный участок провода. Если вызвать простого электрика, то с большой долей вероятности он установит, что у вас “нет фазы”, “пропал ноль” и “в стене обрыв”. Нередко примерное место обрыва удается обнаружить, и вам могут предложить попросту “обойти” поврежденный участок, протянув новый провод по поверхности стены или по плинтусу. Но следует предположить, что вас этот вариант вряд ли устроит.

Поиск и обнаружение обрыва проводки в стене

Результативность процесса поиска обрыва скрытой проводки обеспечивается при помощи специального прибора – генератора сигналов. Данный прибор подключается специалистами к неисправной жиле, путем прохождения приемника вдоль стены обнаруживается место исчезновения сигнала – это и есть участок обрыва.

Наша компания устранит все проблемы с исчезнувшим электропитанием в вашей квартире в Минске или пригороде, если:

• по неизвестным вам причинам в доме выбивает автоматическую защиту в распределительном щитке;

• в квартире частично или полностью пропало электричество;

• после строительно-ремонтных работ часть розеток перестала работать;

• вызванный вами электрик не сумел обнаружить поврежденный участок электросети в квартире;

• вы хотите осуществить замену проводки максимально аккуратно, без риска повреждения отделки.

Из-за чего происходят обрывы электропроводки

Если дом достаточно старый, ты основной причиной обрывов электросети является отслужившая свой ресурс проводка. Бесспорно, кабеля могут исправно функционировать долгие годы, но они также не вечны.

В процессе старения проводка подвергается разрушению, возникают утечки, регулярно срабатывает УЗО, если таковое установлено. Если автоматические средства электрической защиты не установлены, утечка электрического тока усиливается, что приводит к полному исчезновению электропитания в квартире.

Нередко случаются ситуации, что повреждение электрического кабеля является следствием сверления стен. Как результат, автомат в щитке включен, но розетки перестают работать. Если же по неосторожности в кабель был вкручен шуруп, вероятнее всего, возникнет короткое замыкание. При этом строительные работы могли выполняться год назад, а выбивать может спустя достаточно длительный период времени, когда даже владельцы квартиры не помнят, что и где сверлилось и вкручивалось. Поэтому-то обнаружить обрыв проводки при внешнем осмотре, без специального оборудования, попросту невозможно.

Мы найдем обрыв и устраним неисправность

Поиск обрыва электрического провода, который вмонтирован в стену – это достаточно сложная задача. Применение же генератора сигналов и трассоискателя позволяет полностью отследить целостность скрытого в стене кабеля вплоть до обнаружения места его обрыва. При этом точность поиска не превышает нескольких сантиметров. После того, как обрыв будет обнаружен, наши электрики вскроют стену с минимальными повреждениями отделки и устранят неисправность.

Как найти обрыв электропроводки.


   Как обнаружить обрыв проводки с помощью тестера. Как найти обрыв в скрытой проводке в кирпичной или в бетонной стене.

Найти обрыв электропроводки несложно, если проводка открытая и место обрыва находится в визуальной доступности. Намного сложнее, если электрокабели проложены скрыто. Очень часто для обнаружения и устранения неисправностей в скрытой электропроводке приходится вызывать профессиональных электриков, но иногда можно найти скрытый обрыв и самостоятельно, используя специальный прибор трасса-искатель.

● Для начала необходимо разобраться, какой вид провода оборван — это может быть фаза или ноль. Для этого потребуется индикатор — с его помощью прощупывается каждый отказавший контакт электрообрудования. В случаях, когда на розетку поступает электроток, то в ней может находиться только один из контактов.

● Если отвёртка-индикатор определяет, что фаза есть, то обрыв находится на нулевом кабеле. Но если проводка скрытая, то самостоятельно обнаружить и устранить обрыв фазы практически невозможно и придётся воспользоваться услугами специалистов.


Как обнаружить обрыв проводки с помощью тестера
При наличии открытой электропроводки и при условии, что провод по всей протяжённости от распределительного узла до зоны обрыва хорошо виден, то в целях определения точки неисправности можно воспользоваться электронным тестером. Перед использованием тестера отключается подача электротока на распределительный узел, а затем непосредственно на проводе. В месте вывода кабеля из распределительного узла необходимо сделать первый надрез на изоляции. Этот надрез необходим для того, чтобы была возможность добраться до металлической жилы. Примерно через один метр делается следующий надрез.

● Далее необходимо замерить сопротивление на этом участке провода. Если сопротивление на этом участке небольшое, то обрыв провода здесь с большой долей вероятности отсутствует. Ещё через один метр делается следующий надрез и аналогичным способом замеряется сопротивление. Такие надрезы производятся по всей длине провода до тех пор, пока не будет найдено полностью нулевое сопротивлление — на этом участке и будет находиться место обрыва проводки.

Повреждённый участок проводки обследуется и для обнаружения точного места обрыва на нём производятся надрезы с меньшим шагом. Для начала участок визуально делится пополам и так далее до полного обнаружения место обрыва.

● Таким образом точка обрыва проводки определяется достаточно точно. Зачастую место обрыва обнаруживается раньше, чем придётся делать надрезы по всей длине кабеля. После устранения обрыва все сделанные надрезы необходимо тщательным образом изолировать.


Обрыв провода в кирпичной или в бетонной стене
● Для обнаружения обрыва проводки в кирпичной стене или в стене из бетона используется специальный бесконтактный прибор для работы со скрытой проводкой. В таких стенах скрытая проводка уложена в строго вертикальном или в горизонтальном положении и в процессе поиска её обрыва надо учитывать тот факт, что все изменения направления кабель-провода происходят под прямым углом.

Поиск точки обрыва от распределительного узла до электрического устройства заключаются в том, чтобы перемещать прибор над проводкой по поверхности стены. При обнаружении места обрыва прибор издаст оповещение — чаще всего звуковое.

Узнаем как найти обрыв провода в стене: эффективные способы и рекомендации

Электроэнергия в наше современное время играет важную роль, поскольку от нее многое зависит. Все мы пользуемся электрическими приборами, которые существенно упрощают нашу жизнь. К тому же, любая производственная сфера не обходится без данного вида энергии. Но время от времени может возникнуть вопрос – как найти обрыв провода в стене? В домах жилого сектора проводка бывает открытой либо скрытой, причем последний вариант встречается в большинстве случаев.

Для решения задачи не обязательно обладать профессиональными навыками либо вызывать на дом квалифицированного специалиста. Иногда достаточно простого желания и некоторых усилий, и тогда проводка станет «открытой для взора». Причем можно даже обойтись без использования специальных приборов.

Когда возникает необходимость

Необходимость в поиске скрытой проводки возникает обычно по разным причинам:

  • проведение перепланировки;
  • обрыв цепи;
  • сверление перегородки.

Перепланировкой обычно занимаются те жильцы, которых со временем не устраивает их обстановка, и они желают привнести в свое жилище что-то новое. К примеру, сделать дверной проем в новом месте. Для этого необходимо знать способы, как найти проводку в стене, чтобы избежать неприятностей. Также есть и другие причины для проведения таких работ.

Что касательно обрыва цепи, то это настоящая проблема. Необходимо не только найти месторасположение проводки, но и определить, где именно произошел обрыв фазного либо нулевого проводника.

Необходимость в сверлении перегородки возникает при желании повесить настенное крепление для телевизора или прочей бытовой техники. Также это может быть актуально в случае монтажа настенных светильников, если надо повесить картину, полку и т. д. А поскольку в этом случае следует проделать несколько отверстий, следует знать, как располагаются провода. В противном случае это чревато многими неприятностями, включая и риск для жизни.

Подобная необходимость еще возникает при покупке новой квартиры, так как новый владелец должен знать все техническое оснащение своего жилища. И первым делом стоит знать, где именно проходит электрическая линия.

Характер неисправностей

Многих домашних мастеров интересует, как найти и устранить обрыв провода в стене своими руками. Но также важно понимать, что подразумевается под неисправностью электрической сети.

Как правило, неполадки обусловлены рядом факторов:

  • неправильный монтаж;
  • повреждение изолирующего слоя;
  • обрыв проводов;
  • нарушения целостности элементов цепи;
  • высокая нагрузка на проводку.

Сами симптомы неисправности при этом следующие:

  • отсутствие признаков наличия нуля либо фазы;
  • нет ни фазы, ни нуля;
  • наличие искр;
  • короткие замыкания;
  • защитные автоматические устройства срабатывают регулярно.

Зачастую причина неисправностей проводки заключается в нарушении технологии прокладки электросетей. Либо для монтажа и подключения было подобрано неверное сечение, либо использовалась старая добрая и известная многим домашним умельцам методика – скрутка проводов.

По этой причине, если квартира была приобретена на вторичном рынке, желание знать, как найти обрыв провода в стене своими руками, будет более чем оправдано. При необходимости лучше исправить сразу все недочеты после переселения на новое место.

Классификация неисправностей

В большинстве случаев поломки локализуются в местах соединения проводов с выключателями освещения, розетками. Также неисправность может быть в районе местонахождения распределительных коробок и на участках подключения проводки к автоматическим приборам электрощита. Данный характер поломок соотносят с I классом, что составляет более половины всех случаев проблем с электропроводкой.

II класс неисправностей – это проблемы в отношении скрытой проводки. В свою очередь это связано с проведением монтажных работ при ремонте, когда мастера вынуждены нарушать целостность бетонных перекрытий. К примеру, провод легко можно повредить в процессе вкручивания шурупа либо сверления дрелью, что приводит к нарушению его изоляции.

В результате это заканчивается коротким замыканием в стене. Причем сама проблема может начать проявляться не сразу после окончания ремонта, а гораздо позднее.

То есть нарушение изоляционного слоя проводов после контакта со сверлом или шурупом в полной мере даст о себе знать спустя несколько месяцев.

Как найти обрыв в скрытой проводке в стене? Здесь мы плавно переходим к III классу поломок, что обычно не связано с вмешательством сторонних предметов либо оборудования. К счастью, такое явление встречается достаточно редко и происходит в результате износа алюминиевых проводов либо повышенной нагрузки на электрическую сеть. В этом случае найти место обрыва без использования специальных приборов практически невозможно.

Самое безобидное, что может случиться в результате обрыва – это отсутствие напряжения на каком-либо участке цепи. А вот искрение и короткое замыкание — это уже более серьезная проблема.

Способы определения проводки

Если возникла необходимость найти скрытую проводку в квартире, то можно привлечь к делу специалиста, хотя все не так уж и трудно выполнить самостоятельно. Для этого стоит ознакомиться с разными способами. Причем как с привлечением дополнительных приборов, так и обходясь без их помощи.

Проверенные временем простые способы, как найти обрыв провода в стене, до сих пор пользуются успехом. Но какой из них стоит использовать зависит от конкретной ситуации.

Методика наших предков

Высокая стоимость профессиональных приборов не каждому домашнему мастеру по карману. И поэтому они ищут способы, как отыскать нужную проводку в стене без помощи специального оборудования. А ведь дедовские способы были не раз проверены временем на практике и хорошо себя зарекомендовали.

Это сейчас, когда прогресс шагнул далеко вперед, реализовано множество приборов и инструментов, а тогда, во время СССР такого многообразия не было. Наши деды и прадеды прекрасно обходились без специального технического оснащения. Но и в наше время старые методики могут прийти на помощь, и каждая из них отличается по степени точности.

Визуальная диагностика

Обычно такая методика работает в случае проведения запланированного капитального ремонта. Причем она актуальна по большей части в отношении кирпичных либо бетонных стен. Как найти проводку в стене без прибора своими руками? Для этого достаточно снять все старые обои и тщательно осмотреть стены.

Как правило, скрытую укладку проводов можно обнаружить сразу – ее выдают штробы, под которыми как раз и располагаются провода. Эти линии не так сложно заметить, так как они выделяются на общем фоне: шпаклевка в этих местах более шершавая, оттенок также другой.

«Прослушиваем» стены

При использовании данного метода понадобится радиоприемник, которые следует настроить на определенную частоту (100 кГц). Прибором следует провести вдоль стен, в местах предполагаемой электропроводки. Там, где есть напряжение, приемник начнет издавать шум.

Также в качестве хорошей альтернативы радиоприемнику можно воспользоваться микрофоном, подключенным к магнитоле. Технология здесь такая же – аккуратно вести его вдоль поверхности стен. При вхождении в зону с током будет слышен треск либо шум – электрическая сеть найдена.

При решении, как найти и устранить обрыв провода в стене посредством микрофона либо радиоприемника, следует учесть высокую погрешность – 150 мм. В связи с этим, руководствуясь сигналами с данных приборов, желательно соблюсти меры предосторожности. Во избежание поражения током следует немного отступить.

Логика в помощь

Отыскать месторасположение проводки можно, подключив толику логики. Если монтажом электрической сети занимался профессионал, то все провода обычно располагаются в горизонтальной либо вертикальной плоскости в перегородках квартиры или дома. При этом каждый специалист в области электрики знает, что все повороты должны делаться исключительно под прямым углом (90°).

Чтобы решить, как найти обрыв провода в стене, цепь логических рассуждений выглядит следующим образом:

  1. От любого выключателя либо розетки провод поднимается вверх, а далее у самого потолка направлен в сторону распределительной коробки. В связи с чем, в данном месте лучше не вбивать гвозди, не вкручивать шурупы и не работать дрелью.
  2. В соответствии с правилами, электрическая линия проходит в 10-15 см от потолка и в 10 см от пола.
  3. С учетом всех определенных электрических точек можно визуально представить всю схему проводки, зарисовав ее на бумаге.

В то же время полностью безопасным данное визуальное восприятие назвать никак нельзя. Полученные сведения лучше закрепить проверенными дедовскими способами. Однако все же надежнее воспользоваться специальными приборами.

«Прозвонка» электропроводки или как найти место разрыва мультиметром

Данная методика по определению проводки в квартире или частном доме придется по вкусу многим радиолюбителям. Здесь потребуется использование мультиметра – данное устройство сочетает в себе функции нескольких электронных приборов (амперметр, омметр, вольтметр). Среди них наибольшее распространение получили модели:

  1. LA-1014 – способен точно определить месторасположение не только электрической сети, но и обнаружить места обрыва. С его помощью можно оценить состояние компьютерной либо телефонной линии, а также места, где есть замыкание.
  2. ПМВ-504Фб ПМВ-503б ПМЕ-92б МЗ-440 – с помощью этих приборов тоже можно найти места обрыва проводов и оценить состояние скрытых кабелей.

Естественно, профессиональные приборы стоят дорого, но для наших целей можно воспользоваться дешевым аналогом – подойдет любой китайский мультиметр. Также еще необходим полевой транзистор марки КП103А, КП303,2SK241.

Прибор следует перевести в режим измерения сопротивления (200кОм), а щупы соединить с контактами электронной детали – один с левым (сток), другой со средним (исток). Правый контакт используется как антенна.

Как найти обрыв провода в стене? Принцип действия основывается на следующем – как только полевой транзистор попадает в электромагнитное поле, его внутреннее сопротивление меняется. Это легко фиксируется мультиметром. Таким ручным приспособлением также следует водить вдоль стен, как при использовании радиоприемника или микрофона. И в том месте, где тестер покажет максимальное значение – проводка найдена. Прикрепив к свободному выводу кусочек медной проволоки, можно заметно повысить чувствительность прибора.

Специальные приборы

При использовании специальных приборов месторасположение проводки или даже разрыва будет обнаружено с высокой степенью точности. И если средства позволяют, стоит воспользоваться ими. И первое, что приходит на ум – металлоискатель. Как известно, провода делаются из металла, в силу хорошей проводимости материала. Следовательно, электросеть с помощью этого прибора легко обнаружить.

Однако не имеет смысла задумываться над тем, как найти обрыв проводки в отношении железобетонных стен – металла здесь очень много. Тем не менее, в большинстве случаев устройство считается практически незаменимым. К тому же у многих людей имеется такой прибор для разных целей.

Тепловизоры отличаются более точными результатами, однако их цена очень высока, чтобы применять их в быту. Рациональнее вызвать мастера на дом, что обойдется гораздо дешевле, нежели стоимость дорогой вещи. К тому же применять такое профессиональное оборудование придется в редких случаях, а поэтому эта трата в полной мере неоправданна. В то же время услуги специалиста тоже стоят недешево.

Доступные варианты

Такое устройство, как сигнализатор Е-121 или всем известный «Дятел» будет лучшим вариантом для поиска скрытой проводки в своей квартире либо доме. Соотношение цена-качество у такого прибора находится на оптимальном уровне. Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва. Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Другой не менее полезный помощник в решении задачи, как найти обрыв провода в стене – это сигнализатор «MS» от китайского производителя. Только к такому тестеру следует приноровиться, поскольку устройство одинаково реагирует и на проводку, и на вбитый в стену гвоздь. «Набив руку», уже можно различать сигналы.

Прибор не способен находить провода, «одетые» в фольгированный экран, и поэтому многие электрики обходят его стороной. Однако в бытовых условиях использование сигнализатора оправдывает себя.

Кроме того, отыскать проводку можно индикаторной отверткой. Только способ работает при неглубоком залегании токопроводящих жил. К тому же обесточенные и экранированные провода данный инструмент тоже определить не способен.

Как найти обрыв в проводке

Перебои в работе электропроводки всегда доставляют нам множество хлопот. Но еще более хлопотным является поиск места обрыва проводов, именно из-за них прекращается слаженная работа электрического оборудования. Найти обрыв электропроводки легко лишь тогда, когда она открытая и место обрыва видно явно.

При скрытой прокладке электропроводки найти разрыв гораздо сложнее. В этом случае, скорее всего, Вам потребуется специальное дополнительное оборудование — трассоискатель. Иногда приходится обращаться за помощью к специалистам-электрикам, но в некоторых ситуациях разрыв скрытой проводки вполне можно найти самостоятельно. Чаще всего кабеля повреждаются в домах со старой электропроводкой, которая уже не менялась много лет. Со временем проводка начинает разрушаться, скрутки рассыпаются и появляются утечки. Разрыв кабеля также может произойти при сверлении стены. Автомат в щитке включен, но розетки не будут работать. А если в провод еще закрутили металлический шуруп, то может возникнуть и короткое замыкание. При этом следует отметить, что даже если стену сверлили год назад, выбивать может начать только сейчас, когда уже никто не помнит где и что сверлили, и визуально обнаружить место повреждения невозможно. Как найти обрыв в открытой проводке Для начала следует подготовить необходимые инструменты. Вам потребуются: тестер, отвертка-индикатор, обычная отвертка, нож с изолированной ручкой, пассатижи и изолента. Еще нужен бесконтактный индикатор скрытого электропровода. В некоторых случаях простой бесконтактный индикатор вставляют в отвертку-индикатор. Но чтобы он хорошо работал, убедитесь, что в стене нет других металлических узлов, помимо электропроводки. В первую очередь необходимо определить тип оборванного провода — фазный или нулевой. Это можно сделать с помощью индикаторной отвертки, которой нужно проверить все неработающие контакты выключателя или розетки. Если розетка под напряжением, то в ней располагается только один из контактов. Если выключатель под напряжением, то у него должен быть один контакт в выключенном положении, или все контакты выключены. Если индикатор отвертки показал, что фаза рабочая, то обрыв произошел на нулевом проводе. При скрытой электропроводке локализовать место обрыва могут только профессиональные электрики. При открытой электропроводке, то есть когда провод доступен к осмотру на всем участке от распределительной коробки до места обрыва, обнаружить место поломки поможет электрический тестер. Прежде всего, нужно отключить поток напряжения сначала в области распределительной коробки, а затем на самом проводе. Где провод выходит из распределительной коробки следует сделать первую насечку — это своеобразный надрез гидроизоляции. Он нужен, чтобы обнажить металл проводника. Через метр после этой насечки сделайте еще одну. Далее на отмеченном участке провода измерьте сопротивление. Если оно маленькое, то обрыва провода здесь нет. Через метр после второй насечки нужно сделать третью, и снова на полученном участке измерить сопротивление проводника. Такую процедуру следует продолжать до тех пор, пока не обнаружится полное отсутствие сопротивления. На этом участке и будет место разрыва провода.
На следующем этапе придется провести отработку обнаруженного участка провода. На нем также необходимо сделать насечки, но уже с меньшим интервалом. Например, между соседними насечками должно быть расстояние в полметра. Так мы сможет определить поврежденный участок, но уже на меньшем участке провода. Затем снова следует повторить процедуру с насечками. С помощью такого метода место обрыва провода можно определить с максимальной точностью, вплоть до миллиметров. Но, как правило, место обрыва определяется намного раньше, и необходимость в максимально точном определении места отпадает. После обнаружения неисправность устраняется, после чего все оголенные участки провода тщательно изолируются. Как найти обрыв провода в скрытой проводке Обрыв кабеля можно обнаружить акустическим методом. Для этого потребуется генератор, который подключают к кабелю, акустический датчик и наушники. Обрыв можно определить прослушиванием предполагаемого места нарушения. В месте обрыва на определенной частоте будет слышны щелчки. Существует еще индукционный поиск обрыва кабеля. В этом случае генератор нужно подключить к жилам силового кабеля (схема подключения меняется в зависимости от типа повреждения). Согласовывается нагрузка, после чего применяется электромагнитный датчик и наушники. Оператор в результате нагрузки заметит резкий всплеск сигнала генератора на поврежденном участке, который впоследствии затухает. Итак, как же происходит поиск обрыва провода? В первую очередь кабельную линию отключают со всех сторон, а также определяют и отключают все возможные ответвления. В некоторых случаях необходимо еще одна процедура: прожиг кабельной изоляции для снижения сопротивления. Далее при помощи различных методов ищется зона обрыва провода, после чего одним из вышеописанных методов производится непосредственный поиск обрыва кабеля. Очень часто при проведении работ используются трассоискатели, с помощью которых можно быстро и с высокой точностью выполнить поиск трассы кабельной линии, а также найти скрытые токопроводящие коммуникации, которые могут быть как под напряжением, так и обесточены. В последнем случае Вам потребуется еще и специальный генератор, который может предоставляться в комплекте с некоторыми моделями трассоискателей. В последнее время, особенно в развитых странах, все чаще стали использовать при сооружении кабельных линий и неметаллических коммуникаций специальные маячки (маркеры), которые позволяют легко и быстро найти обрыв, используя вышеупомянутые трассоискатели. Но в нашей стране эта технология еще не прижилась. В кирпичной или бетонной стене для обнаружения места обрыва также можно воспользоваться бесконтактным индикатором скрытой проводки. Прежде всего, нужно знать, что проводка в стенах прокладывается в горизонтальном или вертикальном направлении, все повороты делаются исключительно под прямым углом. Зная этот нюанс, Вы сможете максимально точно определить путь электрических проводов от распределительной коробки до розетки. Индикатор нужно перемещать по стене, вдоль проводки, и в месте обрыва он обязательно подаст определенный сигнал. Индикатор скрытой проводки на месте обрыва в основном прекращает звуковой сигнал. Можно выделить и другие методы поиска обрыва кабеля: метод шаговых напряжений, колебательного разряда, емкостный. В любом случае определять тип повреждения и искать обрыв провода должны специализированные компании, имеющие соответствующие лицензии. Помимо опыта, они еще обладают необходимыми устройствами и оборудованием, специально разработанными для поиска и устранения неисправностей. При самостоятельно выполнении работ помните, что нужно быть предельно аккуратным и внимательным, ведь работа с электричеством не терпит безалаберности и легкомысленности. Перед работой не ленитесь и лишний раз убедитесь, что электричество отключено.

Читайте так же:

Как найти обрыв провода в стене?

Обрыв провода в стене? Что это означает и как вы должны его найти, если вы не электрик и не имеете никаких навыков работы с электрикой? Провода составляют основу любой электрической цепи, и если они изнашиваются или повреждаются, они могут даже сломаться. Читайте дальше, чтобы узнать, что делать.

Как найти обрыв провода в стене?

Самый простой способ найти обрыв провода в стене — использовать стандартный мультиметр. Это электронный измерительный прибор, совмещающий в одном устройстве несколько измерительных функций.Обычно они могут измерять электрический ток, сопротивление и напряжение. Он также известен как вольт-омметр. Это портативное устройство. Как только вы найдете сломанный провод, вы можете заменить его или починить.

Step 1 : Первое, что нужно сделать перед тестированием, — это выключить устройство или питание, потому что мультиметр может подавать питание, необходимое для проведения теста. Отключение питания также поможет избежать поражения электрическим током.

Шаг 2: Включите мультиметр и установите для него параметр непрерывности, прежде чем размещать выводы через проводку или шнур. Черный конец мультиметра входит в круглый порт заземления устройства. Красный переходит в меньший из двух портов с прорезями. Чтобы он работал правильно, убедитесь, что провода подключены к металлу.

Step 3 : Если сопротивление равно нулю, значит, разрыв обнаружен, а если нет, то вам нужно продолжать поиск вдоль шнура, пока не получите нулевое значение. Это место обрыва провода

Причины обрыва провода

  • Старение
  • Повреждение из-за сухой гнили или более быстрое разрушение
  • Грызуны, пережевывающие провода
  • Плохо или неплотно распаяны соединения проводов

Как исправить Это

Когда вы обнаружите обрыв провода, его, скорее всего, потребуется полностью заменить. При незначительных обрывах проволоки ее можно исправить с помощью проволочных стыков или сращиваний. Как только это будет сделано, вы можете припаять его и покрыть изолентой.Тип сращивания проводов, который вам понадобится, будет зависеть от того, какой провод вы фиксируете.

Общие вопросы о сломанных проводах

Безопасно ли наклеивать изоленту на оголенные провода? В целях безопасности и здоровья вас, ваших близких и домашних животных необходимо прикрыть оголенные провода. Первое, что нужно сделать, это вынуть шнур из розетки, но не касаться оголенных проводов. Оберните оголенные провода изолентой, пока они не будут закрыты.

Что вы сделаете, если электрический провод попадет в стену? Первое, что нужно сделать, это немедленно убрать руки с гвоздя и выключить выключатель питания.Как только электричество отключат, можно вынимать гвоздь. Вырежьте в стене отверстие и перережьте провод в месте разрыва. Разделите концы и оторвите концы от рамки.

Изолируйте оба конца провода, обмотав изолентой. Для устранения этой проблемы вам потребуется электрик. После того, как они будут покрыты изолентой, можно безопасно снова включить питание, пока электрик не доберется до места и не починит его.

Насколько опасны оголенные провода? Да, оголенные провода опасны, особенно для домашних животных и маленьких детей.Они могут получить удар электрическим током, который может убить их, если они коснутся оголенного провода. Открытый

Что является ключом к устранению обрыва провода? Ключ — восстановить соединение. Это означает, что вам нужно соединить провод как электрически, так и механически. Затем необходимо заизолировать стык. Если места мало, вы можете припаять провод, но если у вас есть место, вы можете использовать разъемы.

Зачем нужна изолента? Очень эффективен для длительного сохранения хорошей теплоизоляции.Лента должна иметь сертификат, что при перегреве она не горит. Вы можете обернуть его изолентой вокруг провода, чтобы электрический ток не прошел по ошибке от другого провода или на другой провод, что поможет предотвратить возгорание. Это должно быть временное решение, пока вы не попросите электрика починить его.

Заключение

Убедитесь, что у вас отключено электричество, прежде чем с ним возиться. Всегда надевайте перчатки. Если вы не уверены, что делаете, обратитесь к профессиональному электрику, чтобы устранить проблему.Вы должны быть уверены, что все сделано правильно, потому что, если это будет сделано неправильно, это может вызвать пожар или другие проблемы.

Использование только изоленты, но не скотча или других лент, может решить проблему или, если она находится в стене, она может изолировать два провода и сделать безопасным повторное включение электричества.

Лучший инструмент для отслеживания проводов (обзор и руководство по покупке) в 2021 году

Преимущества устройств отслеживания проводов

  • Эффективно. Устройства для отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах.В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С соответствующим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
  • Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода. Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
  • Экономия бюджета.Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах. Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

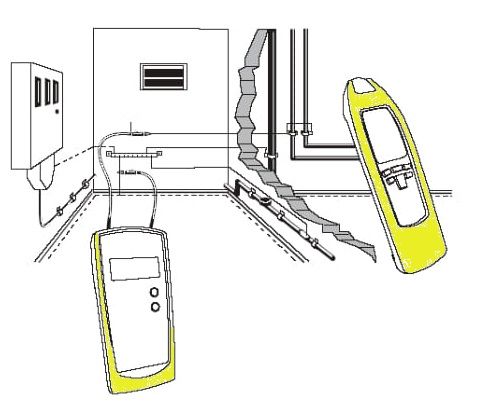

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов. Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д.Устройство для отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это достигается с помощью прямого подключения или передачи сигнала. Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов. Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника.Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем. Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением.Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний в области инструментов для электриков и техников HVAC. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера. Он стоит за первыми токоизмерительными клещами и первым прибором для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты.Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цены на устройства для отслеживания проводов

  • 30-40 долларов США: В этом ценовом диапазоне имеется множество надежных и качественных устройств для отслеживания проводов. Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стен, они очень эффективны и точны.
  • От 50 долларов США и выше: Более дорогие трассировщики проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач.За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь. Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей.Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения. Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое.Другие, однако, используют зажимы или зажимы типа «крокодил» для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, являетесь ли вы профессионалом или домашним мастером, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов. Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

  • Диапазон. Не все линейные искатели имеют одинаковый диапазон. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
  • Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель.Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
  • Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем. В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять электрические проблемы, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Основным недостатком этого трассировщика проволоки является хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, когда оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может определять и различать определенные провода в группе.

Советы

  • Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
  • Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
  • Выполните необходимые тесты, чтобы убедиться, что устройство для отслеживания проводов работает нормально. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика.Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

Q: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Трассировщик проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них определять местонахождение находящихся под напряжением или не находящихся под напряжением проводов.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Заключительные мысли

Meterk Wire Tracker — наш лучший выбор, когда дело касается трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Ремонт электрооборудования выходной цепи

У меня есть одна цепь в моем доме, которая кажется не заземленной на моем тестере подключаемых цепей, хотя электрик, которого я звонил, сказал мне, что напряжение между током и землей составляет около 66 вольт…

Электрический вопрос от Гордона о проблеме заземления розетки
Предыстория: Гордон, домовладелец из Лос-Анджелеса, Калифорния
Вопрос: У меня в доме есть одна цепь, которая, по-видимому, не заземлена на моем тестере подключаемых цепей, хотя электрик Я позвонил и сообщил мне, что напряжение горячего / заземленного составляет около 66 вольт.Он говорит, что, вероятно, где-то в цепи есть заземляющий провод, который не подключен плотно, так как напряжение / земля на выключателе составляет 110 вольт. Два вопроса:

1. Есть ли приспособление, которое позволило бы мне отследить провод от выключателя до первой коробки на линии, не разрывая стены (похоже, у всех розеток одна и та же проблема)?

2. Насколько опасно иметь только частичное заземление цепи? Электрик хочет попросить 1500 долларов, чтобы найти проблему, и мне это кажется довольно крутым.

Я немного проложил проводку и почти уверен, что смогу решить проблему, если смогу определить местонахождение линии, но жена убьет меня, если я буду рвать стены, чтобы найти ее. Любая помощь будет высоко ценится.

Дополнительные комментарии:

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Гордон.

Не нужно рвать стены или платить 1500 долларов, чтобы найти проблему (это безумная сумма для электрика!)

Следующие ссылки помогут вам в решении вашего электрического вопроса:

Для получения дополнительной информации о заземлении
Электрическое заземление

Эта ссылка полезна как домовладельцу
Электрооборудование «Сделай сам»

Не пропустите следующие ресурсы: Электробезопасность
Электробезопасность дома

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!

Для получения наилучших результатов проконсультируйтесь с лицензированным подрядчиком по электротехнике.
Найдите электрического подрядчика в вашем районе


» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей 902 Цепи 1204 розетки 9011 розетки 9011 Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.


Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется многим домашним мастерам пугающей, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электрических работах.Однако гораздо сложнее провести кабели через готовые стены. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если вы может.Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и масштабов работы.Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы. Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проводим простую петлю из одного места новой стенной коробки в другое, как вы могли бы сделать при расширении цепи.Предполагается, что кабельная трасса будет проложена петлей из одного места коробки вниз или вверх в подвал / пространство для подполья или чердак, затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или прорези в балках, а не прикреплять скобами к лицевой стороне балок.Таким образом, при прокладывании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтовых распределительных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Что делать, если электрический провод попадает в стену | Руководства по дому

Автор: Danielle Smyth Обновлено 28 января 2021 г.

Ремонт дома своими руками может сэкономить деньги и доставить много удовольствия после завершения проекта.Однако есть одно главное предостережение, которому следует уделять приоритетное внимание при работе над такими проектами: безопасность превыше всего. Даже если вы делаете что-то простое, например, развешиваете картинку, у вас могут возникнуть проблемы, если вы не примете определенные меры предосторожности. Новички, которые тратят время на изучение своих проектов перед тем, как начать, будут знать, что делать, если произойдет что-то неожиданное, например, обнаружив электрический провод внутри стены.

Предотвращение — ключ к успеху

Говоря о развешивании картин, компания Electrical Connection делится некоторыми полезными советами, как забивать гвозди в стену.Электрические провода обычно проходят горизонтально или вертикально рядом со стойками, которые представляют собой доски, поддерживающие стены. Стойки расположены на расстоянии 16 или 24 дюймов в стене между полом и потолком. Забивая гвозди, лучше всего вбивать их в каркас стены.

По данным Realtor.com, в большинстве домов за стенами проложены провода и трубы, и нет никаких гарантий относительно их местоположения. Никогда — никогда — не забивайте и не просверливайте стену, если вы точно не знаете, что находится за ней.Удар по проволоке или трубе может привести к серьезным травмам человека, держащего дрель, а также к повреждению дома. Помимо удара током и попадания в отделение неотложной помощи, может начаться пожар или ваш дом может быть затоплен.

Как правило, не работайте молотком или сверлом рядом с выключателями или розетками света, так как электрические провода часто проходят вертикально и горизонтально вокруг них. Вы также можете заглянуть в свой чердак и в подвал, где вы можете увидеть часть каркаса дома.Это может дать некоторое представление о том, где расположены провода и трубы. Самый безопасный вариант — купить прибор для поиска шпилек с режимом отслеживания проводов, который можно найти в хозяйственных магазинах. При использовании средства поиска шпилек включите режим «AC», и он покажет, где расположены провода.

Удар по электрическому проводу

Если вы ударяете молотком или сверляете стену и слышите треск или видите мерцающие огни, вам следует немедленно убрать руки с инструментов и отступить. Не трогайте ничего в рабочей зоне и выключите выключатель, который управляет цепью.Если вы не уверены, какой это прерыватель, просто отключите основной.

Еще раз проверьте, что питание полностью отключено, попробовав один или два выключателя света. Бесконтактный тестер напряжения — лучший способ проверить электрические токи под напряжением, и они есть у всех электриков. Он определенно может пригодиться в такой ситуации, но вызовите электрика, если у вас дома нет этого инструмента. Когда вы на 100 процентов уверены, что питание отключено, вытащите гвоздь.

Если вы не знаете, что делать дальше, и думаете, что задел провод, вам следует покинуть это место и вызвать электрика.Не пытайтесь произвести дальнейший ремонт и проинструктируйте кого-либо дома, чтобы они ни к чему не прикасались на рабочем месте.

Как оставаться в безопасности

Ремонт поврежденного электрического провода лучше всего доверить профессионалу. Поврежденный участок может состоять из одного провода или нескольких проводов в оболочке. Провод нужно будет отремонтировать с заменой кабеля, и это не то, что должен делать любитель-любитель.

Тем временем вы все еще можете использовать питание, если заизолируете два конца разорванного провода.Прежде чем делать что-либо еще, отключите питание выключателем. Рон Хазелтон объясняет, что вам понадобится пила для стеновых панелей или гипсокартона, карандаш, плоскогубцы и изолента, чтобы вырезать небольшое отверстие в стене. Нарисуйте круг вокруг области, из которой был выдернут гвоздь, и просверлите его пилой.

Вырежьте поврежденный участок провода и вытащите его из каркаса. Оберните концы изолентой. Это защитит провода до прибытия электрика. Если вы вообще не знаете, как продолжить такой ремонт, не пытайтесь его выполнить.

Отслеживание и ремонт провода динамика в стене

Отслеживание и ремонт провода динамика в стене несложно. Вам просто нужно несколько инструментов и немного терпения.

Если вы переехали в дом, в котором провод для громкоговорителей уже проходит через гипсокартон, вы можете воспользоваться этим и подключить громкоговорители в разных комнатах. Вам нужно будет проследить провод динамика от комнаты к комнате, чтобы определить, какие провода куда идут.

Проблема в том, как отследить, какой провод динамика идет в разные комнаты, а какие совпадают.Иногда вам повезет, и бывший владелец оставил таблицу или список или пометил провода, но это не всегда так.

Приобрести комплект тонального сигнала и датчика

Вам нужно будет купить набор тонального сигнала и пробника, который иногда называют тональным генератором и усилителем. Не забывайте батарейки. Это инструмент, состоящий из двух частей.

Одна часть прикрепляется к началу провода, а другая часть принимает сигнал, когда он проходит к другому концу провода.

Прикрепите тональный генератор к проводу динамика и генерируйте тон

Комплекты

Tone и Probe будут иметь зажимы типа «крокодил» для крепления тон-генератора к одному концу провода динамика.Оберните кусок ленты вокруг провода, чтобы пометить его. Промаркируйте ленту номером или используйте цветную ленту. Затем вы пометьте другой конец провода соответствующим номером, когда найдете его. Включите переключатель, и он будет генерировать тональный сигнал и отправлять этот тон через провод на другой конец.

Использование пробника усилителя для обнаружения линии

Включите пробник или усилитель. Начните с того места, где провод выходит из стены (там, где вы только что прикрепили зажимы из крокодиловой кожи), и продвигайте усилитель или зонд по стене так же, как если бы вы использовали поисковик.Если вы находитесь на проводе, вы услышите звуковой сигнал. По мере того, как вы удаляетесь от провода, ваш тон будет уменьшаться или прекращаться. Это похоже на игру в холод и горячее. На зонде также есть индикатор, который загорается, когда вы подключаетесь к кабелю.

Продолжайте перемещать датчик по разметке стены, используя небольшие кусочки ленты или карандашные метки. Следуйте по линии, пока на другом конце не появится проволока. Если сигнал прекращается в стене, возможно, поврежден провод или пережеван грызуном.

Ремонт сломанного провода динамика

Если вы все еще хотите использовать проводную линию громкоговорителя, вам придется отремонтировать ее. Было бы разумно найти все возможные варианты, прежде чем принимать решение. Начните с других точек в доме, где выходят провода громкоговорителей, и выполните процедуру тонального сигнала и проверки, пока все провода не будут промаркированы. Вы можете найти другой конец разорванного провода, прощупывая его с противоположного конца.

Вырезать отверстие в гипсокартоне и отремонтировать провод

После того, как вы определили место обрыва провода динамика, вам придется вырезать отверстие в гипсокартоне с помощью ножовки для гипсокартона.Это небольшая остроконечная пила, которую можно просто воткнуть в стену и проделать маленькую дырочку. Не деформируйте его, потому что вы захотите вставить кусок обратно после того, как закрепите провод.

Найдите оборванные концы провода динамика и вставьте новый кусок того же размера. Снимите изоляционный материал с концов, обнажив чистый неповрежденный прямой провод. Соедините концы друг с другом, скручивая как проволоку подобную проволоку. Закрепите соединение проволочной гайкой. Проволочные гайки — это те маленькие пластиковые колпачки, которые имеют цветовую маркировку в соответствии с калибром вашего провода.

Отремонтируйте гипсокартон, заменив заглушку и залатав швы вокруг нее с помощью набора для ремонта гипсокартона, который можно купить в строительном магазине.

как найти обрыв провода в теплом полу

как найти обрыв провода в теплом полу

как найти обрыв провода в теплом полу


Ошибки при проектировании или установке систем лучистого отопления, которых следует избегать. 6. Откройте штукатурку в этом месте и, если есть разрыв, соедините кабель и закройте его. Устройство для определения места повреждения кабеля, чтобы найти сломанный электрический или нагревательный провод под полом или стенами.Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом. Тестирование проводки в матах и ​​кабелях с помощью мультиметра может предотвратить дорогостоящий ремонт, предупредив вас о любых поломках или неисправностях в проводке системы обогрева перед тем, как вы укладываете поверх нее пол. 4. Вы также найдете нить волокна с нагревательными элементами. Обрыв провода может не только привести к прекращению работы цепи, но и создать серьезную угрозу безопасности.К передатчику прикреплены 2 провода с 1 красной ручкой и 1 черной ручкой. МАГАЗИН | Подогрев пола по телефону-083 2263043 | Аналоговый и цифровой термостат. 4. Электротехнические проекты Электропроводка Полы с подогревом Коврики Системы отопления Полы Кабель Провод… Включите обогрев. Я говорил, что моя потолочная система излучающих тепловых кабелей из семидесятых. И пол также нагревается нормально (даже горячий, если оставить на высокой температуре), теперь, через 2 месяца, я заметил, что все полы нагреваются, но при низкой температуре, независимо от того, какую температуру я установил, пол немного теплый и независимо от того, насколько высокая температура набор.если отопление работает: протрите пол влажной шваброй и оставьте его влажным. Вы можете ожидать, что пол быстрее всего высохнет над горячими элементами и покажет узор. Вам не нужно отделять или удалять это волокно. Спасает теплый пол своими руками. Термостат показывает нормальную температуру, но пол больше не нагревается. 3. 2. (прогреть все пространство с самого начала). Затем я перестаю получать индикацию напряжения, я предполагаю, что провод может быть сломан в этой точке, и помечаю это. C10 Используйте устройства для зачистки проводов, чтобы аккуратно снять ровно 1/2 дюйма изоляции с нагревательных проводов.Обнаружить обрыв или недостачу провода можно в домашних условиях с помощью стандартного мультиметра. Подключите один к нагревательному элементу, а другой к надежному заземлению. Возможно, вам придется сделать несколько фотографий или пометить пол карандашом … Возьмите датчик напряжения и начните следовать по проводу, маркируя плитку водной маркировкой, которую можно вымыть позже. 5. Наконец, проблема может заключаться в ослаблении проволочных гаек. Диапазон цен на трассировщик цепей действительно различается, однако есть несколько прекрасных датчиков с шипами, которые имеют встроенную функцию, которая позволяет цепям под напряжением… Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее. ремонт.Если провод закорочен или оборван внутри стены, и вам нужно найти его, тогда прибор для отслеживания электрических цепей должен помочь найти провод. Вы получите четкий сигнал, следуйте по этому сигналу на полу, пока он не прекратится. В целях безопасности WarmlyYours рекомендует использовать выделенный контур для вашей системы теплого пола — независимо от размера отапливаемой площади. В этой статье объясняется, как избежать некоторых фатальных ошибок при установке лучистого тепла в бетонную плиту пола, описывая некомпетентную установку теплого пола, а также объясняя, почему что-то пошло не так и как избежать этих ошибок.Как только обрыв будет обнаружен, провод необходимо повторно соединить или полностью заменить, чтобы цепь заработала. Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отключили их, что привело к перегреву и возможному выходу из строя. Цифровой мультиметр (иногда называемый омметром) — один из самых важных инструментов для установки электрического теплого пола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
