Как найти утечку тока в квартире: Ток утечки в квартире, доме, УЗО, автомобиле, как проверить самостоятельно с помощью мультиметра

Ток утечки в квартире, доме, УЗО, автомобиле, как проверить самостоятельно с помощью мультиметра

С утечкой тока довольно часто сталкиваются профессиональные электрики во время  обследования электропроводки, особенно старой, электроприборов ненадлежащего качества и другого электрооборудования. Проблема тока утечки также довольно часто встречается и при эксплуатации автомобилей и обуславливает быструю разрядку аккумуляторной батареи. В этой статье будут рассматриваться действия по выявлению утечек электричества относительно домашней сети 220В, но принципиальных различий между ней и автомобильной электросетью нет.

Причины возникновения утечки тока довольно банальны, со временем изнашивается защитная изоляция провода, меняются её характеристики. При неправильной эксплуатации проводки на изоляции провода появляются заломы, трещины, потёртости. Главная задача изоляции проводки и токопроводящих элементов — защищать человека от поражения электрическим током и предотвратить утечку электричества.

 Даже новые электроприборы и проводка имеют  небольшие утечки тока. Практически любая изоляция не идеальна, особенно это касается дешевого кабеля низкой ценовой категории. На дешевой электропроводке, как правило, с завода есть микротрещины, она менее устойчива к температурным и перепадам влажности, часто встречаются мелкие дефекты толщины. Неправильная эксплуатация, перегрев провода при нагрузках превышающих расчетные — всё это выводит изоляцию из строя и приводит к утечкам тока.

Утечку тока можно определить по следующим характерным признакам – прикосновение к корпусу электроприбора, стене, трубопроводу вызывает легкое покалывание в кончиках пальцев. Но будьте осторожны — величина истекания не превышающая величину в 10 мА считается безопасной, но ток утечки более 30 мА смертельно опасен.

Если у вас возникло подозрение на утечку тока, необходимо сразу обесточить помещение и вызвать профессионалов. Автомобиль со значительными утечками также эксплуатировать небезопасно. Вторым признаком утечек тока является непропорционально использованию повышенный расход и как следствие большие счета за электроэнергию или разрядка аккумулятора в автомобиле.

Какими приборами можно зафиксировать утечку электричества?

Специалисты электролаборатории используют профессиональный прибор для измерения сопротивления изоляции — мегаомметр. Такие приборы стоят довольно дорого, в быту не используются.

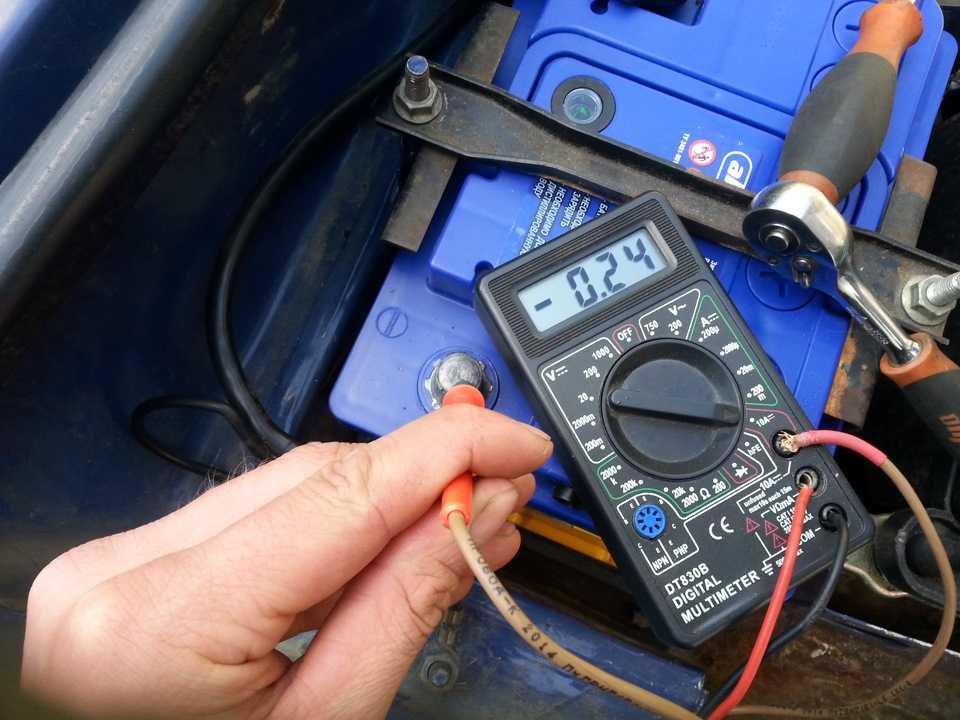

У многих дома или в гараже, можно встретить бытовой мультиметр и индикаторную отвёртку, ими и можно самостоятельно приблизительно обнаружить место утечки тока или электроприбор с дефектной изоляцией.

Что бы с помощью «бытового мультиметра» проверить сопротивление изоляции электроприбора, необходимо обязательно полностью отключить проверяемый прибор от электросети. На мультиметре перевести регулятор в положение 20 МОм. Одним щупом прикоснуться к штырю вилки, вторым металлической части электроприбора, лучше последовательно в нескольких местах. Если на дисплее отображается цифра «1», то тока утечки нет, изоляция исправна, показатели на экране ниже единицы свидетельствуют о токах утечки и чем ниже показатель, тем больше ток утечки.

Если у вас нет мультиметра, то обнаружить утечку можно обычной, даже самой дешевой индикаторной отвёрткой. Современные индикаторы чувствительны даже к небольшим токам. Алгоритм действий еще проще, необходимо включить прибор в сеть и коснуться  жалом отвертки до металлических частей прибора, трубопровода или стен в нескольких местах. Лучше предварительно затенить помещение, если ток утечки присутствует, индикатор засветится с разной степенью интенсивности.

Как отыскать место утечки в электропроводке или кабеле

Найти дефект изоляции в скрытой проводке без специального оборудования невозможно. В этом случае необходимо вызывать специалисты электротехнической лаборатории. В открытой можно визуально внимательно осмотреть провод на предмет повреждений изоляции, особенно в местах соприкосновения кабеля со стенами, стояками, металлическими деталями.

Средства защиты человека от токов утечки

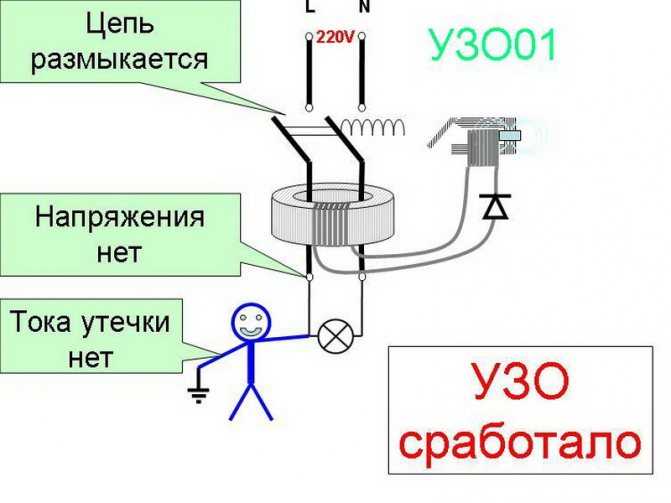

Для защиты от утечек тока в распределительном щитке устанавливаются УЗО или АВДТ (дифавтомат). В случае возникновения, даже небольшого, но опасного для человека тока утечки, УЗО или АВДТ моментально  отключат подачу электричества. Правильная работа активного защитного электрооборудования гарантированно только при наличие рабочего заземления. Еще очень важно выбрать качественную автоматику и протестировать её. Все это могут выполнить специалисты наше электроизмерительной лаборатории.  Не экономьте на своей безопасности!

Что такое утечка тока и как ее найти?

Утечка тока в землю – довольно популярное и ходовое понятие. Большинство людей пользуются им в разговорном обиходе, но далеко не каждый понимает его физическую сущность и до конца не осознает масштаб пагубных последствий этого явления. Для людей, не сведущих в тонкостях электротехники, достаточно будет знать, что под данным понятием следует понимать протекание тока от фазы в землю по нежелательному и не предназначенному для этого пути, то есть по корпусу оборудования, металлической трубе или арматуре, сырой штукатурке дома или квартиры и другим токопроводящим конструкциям. Условиями возникновения утечек является нарушение целостности изоляции, которое может быть вызвано старением, термическим воздействием, как правило, вызванным перегрузкой электрооборудования или механическим повреждением. В этой статье мы расскажем читателям сайта Сам Электрик, чем опасна утечка тока в квартире, какие причины ее возникновения и меры защиты в домашних условиях.

• Чем она опасна?
• Характерные признаки
• Как определить, поврежден ли электроприбор?
• Поиск проблемы в электропроводке
• Средства защиты

Чем она опасна?

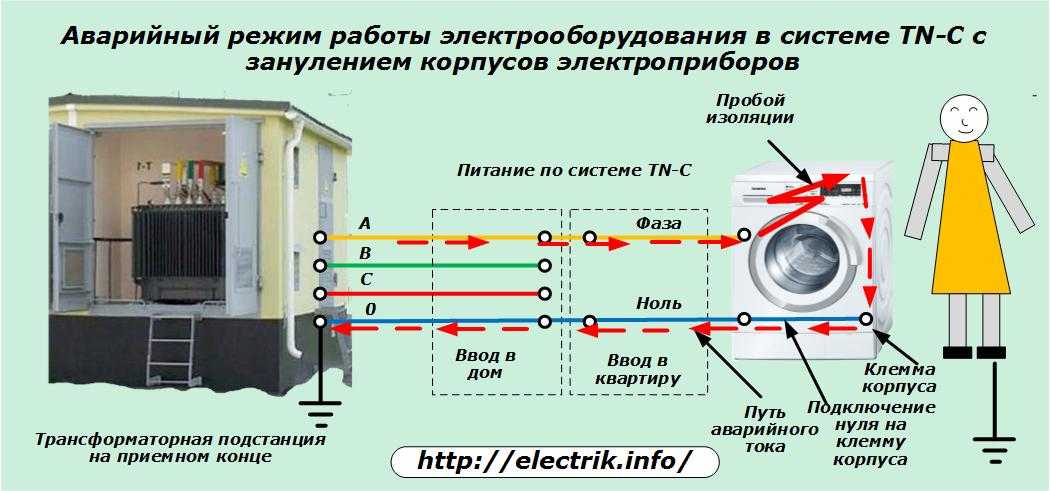

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии, даже в случае ее полной исправности, утечка тока всегда имеет место, величина которой имеет мизерное значение и не представляет опасности для человека. В случае частичного или полного нарушения изоляции, значения токовых утечек возрастают и могут быть серьезной угрозой здоровью и жизни людей. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электротехнического устройства, кабельной оболочке, штепсельной вилке или розетке, трубе водопровода или отопительной системы, стене дома или квартиры, человеческое тело выступит в роли проводника, через который пройдет протекание токов утечки в землю. Последствия могут быть самыми печальными, вплоть до летального исхода.



Не стоит забывать о том, что наличие утечки в электрохозяйстве дома и квартиры может влиять на потребление электрической энергии. При наличии данного явления в проводке, даже в случае отключения всех потребителей, электрический счетчик будет фиксировать расход электричества.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока. Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления — когда в ванной бьет током.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки.

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Поиск проблемы в электропроводке

Утечка в скрытой проводке дома или квартиры может вызвать поражение электрическим током во время штукатурки стен или клейки обоев. Как ее обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки утечки в скрытой проводке дома или квартиры с использованием транзисторного радиоприемника, имеющего средневолновый и длинноволновый диапазоны приема. Перед проверкой необходимо выключить все потребители электроэнергии. Далее необходимо пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик приемника начнет характерно фонить.

Средства защиты

Для того чтобы гарантированно исключить в доме случаи элктротравматизма, необходимо обустроить домашнюю электрическую сеть средствами защиты от утечек, в качестве которых в настоящее время находят широкое применение устройства защитного отключения (УЗО) и дифференциальные автоматы. О том, как выбрать УЗО по току, мы рассказывали в отдельной статье.

Альтернативный вариант — использовать дифференциальный автомат, который совмещает УЗО и автоматический выключатель. Дифавтомат также поможет защититься от неблагоприятного явления, т.к. моментально сработает и обесточит сеть при возникновении опасности.

Более подробно узнать о том, для чего нужно использовать УЗО, рассказывается в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, какие причины ее возникновения, а также меры защиты в домашних условиях. Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

• Что опаснее: переменный или постоянный ток
• Основные неисправности электропроводки
• Как определить короткое замыкание в сети

причины и меры защиты

Утечка тока в землю — достаточно распространенное и популярное понятие. Большинство людей используют его в разговорно-бытовой жизни, но не все понимают его физическую природу и не до конца осознают масштабы пагубных последствий этого явления. Для людей, не сведущих в тонкостях электротехники, достаточно будет знать, что под этим понятием следует понимать протекание тока от фазы к земле по нежелательному и неподходящему пути, то есть по корпусу оборудования , металлические трубы или фитинги, мокрая штукатурка дома или квартиры и других токопроводящих конструкций.

Условиями течи являются нарушение целостности изоляции, которое может быть вызвано старением, термическим напряжением, обычно вызванным перегрузкой электрооборудования или механическими повреждениями. В этой статье мы расскажем читателям сайта Электроэксперт, чем опасна утечка тока в квартире, каковы причины ее возникновения и меры защиты дома.

• Почему это опасно?
• Характеристические знаки
• Как определить, поврежден ли прибор?
• Устранение проблем с проводкой
• Средства защиты

Почему это опасно?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии даже в случае его полной исправности всегда имеет место утечка тока, величина которой мизерна и опасности для человека не представляет. При частичном или полном нарушении изоляции значения токов утечки увеличиваются и могут представлять серьезную угрозу для здоровья и жизни человека. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электроприбора, оболочке кабеля, вилке или розетке, водопроводу или системе отопления, стене дома или квартиры тело человека выступит проводником, через который токи утечки уходят на землю. Последствия могут быть очень печальными, даже фатальными.



Не забывайте, что наличие утечки в электрохозяйстве дома и квартиры может повлиять на расход электроэнергии. При наличии этого явления в электропроводке, даже если все потребители будут отключены, электросчетчик зафиксирует потребление электроэнергии.

Характерные признаки

Владея понятием о том, что такое утечка электроэнергии, о причинах возникновения и сопутствующих опасных последствиях, владельцу дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электроприбору, трубопроводам или стенам в помещении ощущается даже едва ощутимое воздействие электричества, происходит утечка тока в электросети дома или квартиры. Потеря сопротивления изоляции может произойти как в неисправных потребителях электроэнергии, так и в проводке. Распространенным признаком опасности является поражение электрическим током в ванной комнате.

Как определить, поврежден ли прибор?

Мегаомметр является классическим средством измерения сопротивления изоляции, но так как в бытовых товарах такой прибор встречается довольно редко, то для этой цели можно использовать самые простые и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока с помощью индикатора напряжения. Этот метод проверки можно использовать, если испытуемое устройство имеет металлический корпус. В случае возникновения сомнений в исправности и безопасности использования устройства наличие или отсутствие протечки можно проверить индикаторной отверткой, предназначенной для поиска фазы в сети. Для этого при включенном потребителе коснитесь кончиком индикаторной отвертки металлического корпуса электроприбора, если происходит даже слабое обнаружение фазоискателя, проверяемый потребитель неисправен и опасен. Подробнее о том, как пользоваться индикаторной отверткой, мы рассказывали в отдельной статье.

Утечка тока на корпус в устройстве с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может быть разомкнутая перемычка, заземляющая металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время осмотра необходимо соблюдать осторожность, чтобы не касаться руками металлического корпуса изделия и острия отвертки.

Проверить мультиметром. Проверка изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо перевести в режим измерения сопротивления на 20 МОм. Закрепите щуп мультиметра на корпусе проверяемого изделия, второй – на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штифта и с заменой полярности щупов. На работающем электрооборудовании на шкале измерительного прибора должна отображаться бесконечность. В противном случае пользоваться электрооборудованием нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверить мегомметром. Порядок проверки такой же, как и в случае с мультиметром. Используя мегомметр, необходимо помнить, что при вращении рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, способное навсегда вывести из строя слаботочные электронные компоненты.

О том, как пользоваться мегаомметром, мы рассказали в отдельной статье на сайте!

Устранение неполадок с электропроводкой

Утечка в скрытой электропроводке дома или квартиры может привести к поражению электрическим током при оштукатуривании стен или поклейке обоев. Как его обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки скрытой электропроводки дома или квартиры на наличие утечек с помощью транзисторного радиоприемника, имеющего средний и большой диапазоны приема. Перед проверкой необходимо отключить все потребители электроэнергии. Далее нужно пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик ресивера начнет характерно звучать.

Средства защиты

Для надежного исключения случаев электротравматизма в доме необходимо оборудовать домашнюю электрическую сеть средствами защиты от утечки, в качестве которых в настоящее время широко применяются выключатели защитного отключения (УЗО) и дифференциальные выключатели . О том, как выбрать УЗО по току, мы рассказали в отдельной статье.

Альтернативой является использование дифференциального автомата, который сочетает в себе УЗО и автоматический выключатель. Дифавтомат также поможет защитить от неблагоприятного события, ведь сеть моментально сработает и обесточится в случае опасности.

Подробнее о том, почему стоит использовать УЗО, смотрите в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, каковы причины ее возникновения, а также меры защиты дома . Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:

• Что опаснее: переменный ток или постоянный
• Основные неисправности в электропроводке
• Как обнаружить короткое замыкание в сети

Опубликовано: 21.03.2017 Обновлено: 03.11.2017 Пока без коментариев

У вас есть утечка электричества? Вот ваш путеводитель, чтобы узнать

Счета за электроэнергию уже достаточно высоки, даже если мы не жертвуем дополнительные деньги на это дело. Если вы заметили, что ваш счет выше, чем обычно, и вы не изменили свое поведение и не установили какие-либо новые устройства, возможно, у вас есть утечка.

Неисправная проводка или выход из строя приборов являются распространенными причинами, когда электричество переходит от правильного провода к проводу заземления. Это создает канал, по которому электричество может течь в землю — очень похоже на утечку воды, но более дорого и опасно.

Внезапный скачок в счете без причины является очевидным признаком возможной утечки, но есть и другие способы их обнаружить.

Если вы подозреваете, что это происходит, обязательно обратитесь к лицензированному электрику. Никогда не пытайтесь найти или решить проблему самостоятельно. Вот некоторые из способов, которыми вы можете обнаружить утечку и вызвать электрика:

Отключение питания



Подойдите к ящику выключателя и посмотрите на счетчик с номером внутри. Вы должны увидеть это, так как это счетчик, который ваша энергетическая компания считывает для определения вашего использования и счетов.

Теперь выключите главный выключатель в коробке, отключив электричество в вашем доме. Этот счетчик должен останавливаться, когда выключатель выключен. Если он все еще работает, что-то все еще потребляет энергию и его необходимо исследовать.

Прибор нагрелся или вас ударит током



При утечке ответственное устройство будет выделять тепло, которое должно быть заметно. Существует также вероятность получения легкого удара током, который может привести к серьезным проблемам с электричеством, если его не остановить.

Любые устройства, горячие или теплые на ощупь или вызывающие покалывание в любой форме, независимо от того, насколько они незначительны, должны быть немедленно отключены от сети. Затем вы можете профессионально протестировать устройство, чтобы убедиться, что оно неисправно. Если это не так, вам нужно обратиться к лицензированному электрику для проверки проводки в вашем доме.

Вы отключили режим ожидания?



Ваши приборы потребляют небольшое количество энергии в режиме ожидания. В современном мире у нас в доме много техники, которая находится в режиме ожидания, например, телевизоры, мониторы, компьютеры, ноутбуки и т. д. Если каждое отдельное устройство потребляет небольшое количество энергии, это может привести к большому количеству энергии.
