Как нарисовать электрическую схему на компьютере: Рисование электрических схем в программе Microsoft Word

Содержание

Нарисовать принципаильную схему в ворде просто!

Нарисовать простую принципиальную электрическую схему просто. Для этого не надо устанавливать никаких дополнительных программ. Скачав шаблон для редактора MSOffice Word вы сможете с легкостью нарисовать свою схему прямо в редакторе Word.

Для начала рисования необходим выполнить небольшие настройки.

Скачайте архив шаблона Normal.dot. Скаченный архив необходимо разархивировать. Файл Normal.dot можно сохранить к шаблонам офиса или открывать из произвольного места.

Два раза кликните по файлу Normal.dot или откройте его в редакторе Word. В шаблоне используются макросы, поэтому если антивирус или сам редактор выдаст предупреждение, о том что в шаблоне есть макросы — их необходимо разрешить.

Меню НАДСТРОЙКА в редакторе.

Выбор элементов принципиальной схемы.


В панели инструментов есть кнопка настройки сетки документа к которым можно «привязывать» элементы схемы.

Библиотека элементов схемы состоит из набора элеронных компонентов: полупроводниковые элементы, резисторы, дроссели, катушки, контакты и пр.

Кто хоть уже умеет работать в текстовом редакторе Microsoft Word будет совсем не трудно нарисовать свою принципиальную электрическую схему. Для этого необходимо выбрать нужный элемент из библиотеки, кликнуть на него, после чего он появиться в нашем документе. Останется расположить нужные элементы на рабочем листе, добавить провода и соединить места соединения схемы и наша схема готова! Не забываете пользоваться стандартными инструментами программы: линии, точки, круги и прочее что уже предусмотрено было самой программой Word.

Преимущества:

  • нет необходимости устанавливать специальную программу рисования электрических схем;
  • простота рисования несложных электрических схем;
  • возможность экспортирования схемы в форматы pdf, html.

Недостатки:

  • сложность создания электрических схем по ГОСТ;
  • при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
  • небольшой набор компонентов для рисования электрических схем.

Как начертить электрическую схему на компьютере. Мир самоделок

» Электрика » Как нарисовать электрическую схему на компьютере - обзор программ

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется - долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем.

Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой.

Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант - использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем - не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью - меню, пояснения - на русском языке. Удобный и понятный интерфейс - иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций - сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы.

В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы.

Недостаток этой программы для рисования схем - отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт - Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере - Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки.

Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама).

В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Эта программа полезна не только для рисования схем электроснабжения - тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace Схема печатной платы Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи.

После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек.

Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD - один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек - в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов.

Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы - она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток - пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна - старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций - автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только - больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов - температуры, времени, частоты, состояния некоторых элементов схемы и т.д.

Все эти варианты просчитываются, результаты выдаются в удобном виде.

Если есть в схеме детали, которые изменяют вид или состояние - светодиоды, реле - при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале - англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте - больше тысячи долларов.

Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант.

Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Источник: http://stroychik.ru/elektrika/programmy-dlya-risovaniya-shem

Программа для рисования электрических схем, какую лучше выбрать для своей работы

В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan .

К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т. д.

В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов.

Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку.

Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan , или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio .

Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать.

Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга.

То есть, если человек умеет работать и знаком с обычным Microsoft Office Word , то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему.

В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других.

Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так.

Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка.

Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д.

Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ.

Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую - для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

Источник: https://electrohobby.ru/progr-dlya-el-shem-kak-luch-vyibr.html

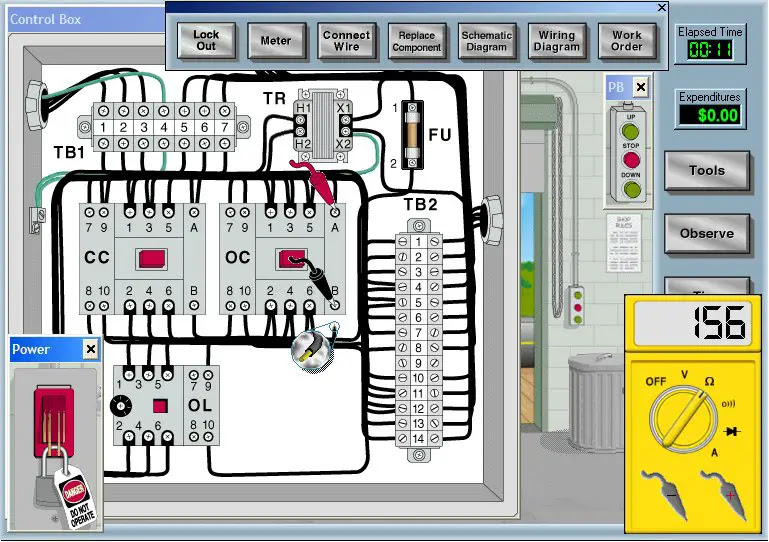

10 лучших бесплатных онлайн симуляторов электроцепи

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA — дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA — удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему.

EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему.

Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями.

Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG.

Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему.

Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна.

Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Spicy schematics

9.Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

Гугл-плюс

Источник: http://www.qrz.ru/reference/free_circuit_simulators/

Как правильно составить схему электропроводки в квартире или частном доме

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена.

Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас.

Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках.

Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему.

Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы.

А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается.

Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

– Как подключить розетку с заземлением

Схема монтажа электропроводки – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища.

Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома .

Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь.

В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно.

Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей.

Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить.

Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты .

Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Необходимо определиться также и отделочными работами, которые будут проведены.

А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов.

Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени.

Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов.

Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода . Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия.

Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т. к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к.

там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Нарисовать принципаильную схему в ворде просто! | RUQRZ.COM

Нарисовать простую принципиальную электрическую схему просто. Для этого не надо устанавливать никаких дополнительных программ. Скачав шаблон для редактора MSOffice Word вы сможете с легкостью нарисовать свою схему прямо в редакторе Word.

Для начала рисования необходим выполнить небольшие настройки.

Скачайте архив шаблона Normal.dot. Скаченный архив необходимо разархивировать. Файл Normal.dot можно сохранить к шаблонам офиса или открывать из произвольного места.

Два раза кликните по файлу Normal.dot или откройте его в редакторе Word. В шаблоне используются макросы, поэтому если антивирус или сам редактор выдаст предупреждение, о том что в шаблоне есть макросы - их необходимо разрешить.


В панели инструментов есть кнопка настройки сетки документа к которым можно «привязывать» элементы схемы.

Библиотека элементов схемы состоит из набора элеронных компонентов: полупроводниковые элементы, резисторы, дроссели, катушки, контакты и пр.

Кто хоть уже умеет работать в текстовом редакторе Microsoft Word будет совсем не трудно нарисовать свою принципиальную электрическую схему. Для этого необходимо выбрать нужный элемент из библиотеки, кликнуть на него, после чего он появиться в нашем документе. Останется расположить нужные элементы на рабочем листе, добавить провода и соединить места соединения схемы и наша схема готова! Не забываете пользоваться стандартными инструментами программы: линии, точки, круги и прочее что уже предусмотрено было самой программой Word.

Преимущества:

  • нет необходимости устанавливать специальную программу рисования электрических схем;
  • простота рисования несложных электрических схем;
  • возможность экспортирования схемы в форматы pdf, html.

Недостатки:

  • сложность создания электрических схем по ГОСТ;
  • при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
  • небольшой набор компонентов для рисования электрических схем.

www.ruqrz.com

Рисование электрических схем в программе Microsoft Word

Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Установка шаблона для рисования электрических схем.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке:1. В выпадающем списке тип документа ставим – Все шаблоны Word.2. В окне проводника указываем путь до скачанного файла Normal.dot.3. Выбираем файл Normal.dot.4. Нажимаем кнопку Открыть.Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

Описание панели инструментов для рисования электрических схем.

Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Здесь мы видим:1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.2. Стандартную панель инструментов с некоторыми дополнительными функциями.3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

Выпадающее меню Схема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора. Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

Рисунок 3. Мени Шаблоны.

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:- вызов редактора формул;- вставка символов;- отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:1. Кнопка вызова окна привязки объектов к сетке.2. Группа инструментов для форматирования объекта.3. Группа инструментов вставки стандартных объектов.4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Создание электрических принципиальных схем.

Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

Рисунок 6. Пример создания схемы в программе Microsoft Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

Достоинства:- нет необходимости устанавливать специальные программы;- простота создания несложных электрических схем;- бесплатное распространение описанного шаблона;- возможность сохранения схемы в форматах pdf, html. Недостатки:- сложность создания электрических схем по ГОСТу;- при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;- небольшой набор компонентов для рисования электрических схем.

Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

Возможно, Вам это будет интересно:

meandr.org

Программа для электрических схем, какую лучше выбрать для работы.

Тема: какую программу лучше выбрать для рисования электрических схем.

В этой теме будет представлен небольшой обзор наиболее хороших и распространённых компьютерных программ, что используются для создания принципиальных электрических схем в цифровом формате.

Программа рисования схем sPlan

Начну с наиболее распространённой и ходовой программы для создания электрических схем, которая называется sPlan. К достоинствам программы можно отнести простоту работы, широкие возможности, русскоязычность, удобный интерфейс и т.д. В ней содержится большая внутренняя база различных электрических и электронных компонентов, что разбиты и упорядочены по определённым группам и типам (это удобно при выборе нужных элементов в процессе создания схемы).

Она полностью на русском языке, что бывает редкостью для хороших программ. В ней довольно быстро и легко можно разобраться даже новичку, так как программа имеет интуитивно понятную рабочую среду, что облегчает общее понимание и работу с ней. При помощи sPlan можно рисовать электрические схемы.

После инсталляции запускаете её и создаете новые документ. В этом рабочем пространстве и работаете дальше, набрасывая элементы электрической схемы, соединяя нужные выводы между собой. В левой стороне находится библиотека элементов. Ваша задача выбрать нужный компонент и мышкой перетащить его на основное поле. Ну, а далее особых трудностей возникнуть не должно. Если что, читайте помощь в самой программе. По окончанию создания схемы, Вы просто её сохраняете на компьютере и всё. При надобности выводите на распечатку. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

Программа Microsoft Office Visio

Если Вам мало возможностей, что предлагает sPlan, или Вы желаете не ограничиваться только лишь принципиальными электрическими схемами, а расширить свои нужды на иные сферы деятельности, то тогда я Вам могу посоветовать более мощную, профессиональную, навороченную программу из семейства Microsoft Office, а именно Microsoft Office Visio.

Это очень сильная программа в плане создания различных схем. В ней можно сделать не только принципиальную, но и структурные, функциональные, подключений, общие, расположения и прочие. Кроме этого, она не ограничивается лишь электрикой. Вы компьютерщик или бизнесмен, и Вам она сгодится. Словом, при её помощи возможно набросать любые схемы, но есть и небольшое неудобство.

Это то, что над ней необходимо некоторое время попыхтеть, а именно разобраться. Поскольку имея такой широкий асортимент возможностей, для новичка будет сложновато с ходу с ней работать. Хотя в принципе, если Вы уже заметили, программные продукты создаваемые одной и той же фирмой, своим интерфейсом очень похожи друг на друга. То есть, если человек умеет работать и знаком с обычным Microsoft Office Word, то основную часть программы Visio ему легче будет понять. Так что при желании можно легко и быстро научиться работе с ней.

Немного коснусь темы об первоначальном назначении этих создаваемых программами схем. К примеру, Вам пару раз понадобилась нарисовать на компьютере электрическую схему. В этом случае изучать полностью какую либо программу в общем не обязательно. Проще взять sPlan и не мучатся с изучением других. Либо, вовсе, отрыть программу для рисования (графические редакторы) и на ней при помощи простых фигур, линий, кривых быстренько намалевать схемку.

Рисовалка SnagitEditor

В тех случаях когда от схемы требуется объяснение (по ней), наглядность, презентабельность, эстетичность, а не строгая документальность, делается так. Берётся программа Snagit и в SnagitEditor (внутренний редактор), при помощи линий и кривых с теневыми эффектами собираем по частям вся схема. В результате выходит весьма симпатичная на вид схемка. Если использовать копирование готовых, ранее нарисованных Вами компонентов, можно сократить время создания такого документа до нескольких минут. Быстро и красиво. Программу можно найти и скачать в разделе «Скачать» (смотрите в верхнем меню).

На данный момент имеется большое разнообразие всевозможных программ, что могут рисовать, планировать, тестировать, вычислять и т.д. Просто нужно немного поискать в своей локальной сети или в сети интернета, после скачивания каждую проверить и выбрать более подходящую. При поиске обращайте внимание на версию программ. Они довольно часто обновляются и это способствует улучшению и расширению их внутренних возможностей. Из списка найденных вариантов, закачивайте ту, у которой наибольшая цифра после названия программы.

На этом и завершу тему, программа для рисования электрических схем, какую лучше выбрать себе для работы.

P.S. От себя посоветую - для простых набросков использовать простые рисовалки, а для обычных принципиальных электрических схем, устанавливаете sPlan и будете довольны.

electrohobby.ru

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется - долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант - использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем - не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью - меню, пояснения - на русском языке. Удобный и понятный интерфейс - иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций - сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать - в формате QET.

Недостаток этой программы для рисования схем - отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт - Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере - Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace - для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения - тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace

Схема печатной платы

Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD - один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек - в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы - она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток - пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна - старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций - автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только - больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов - температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние - светодиоды, реле - при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале - англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте - больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

mystroiteli1.ru

КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

Человек надумал разобраться с работой электронного устройства. В принципе в этом нет ничего предосудительного. Однако он даже ещё не «чайник», он только «кандидат в чайники». До сих пор не слышал про такой «титул», но надо вводить. Если раньше сначала ходили в радиокружок, слушали, что там говорят, а потом уже задавали вопросы, то сейчас включают компьютер и сразу задают вопросы. Например, по фото печатной платы просят объяснить, как работает данная схема. Винить человека нельзя. Его увлекла электроника. Вся такая изящная, современная и доступная. А ему кроме возможности ею обладать захотелось ещё её и понять, заглянуть в «душу».

И тут человек вспоминает про существование сайта «Радиосхемы» не только объединяющего радиолюбителей самого разного профиля и уровня, но и славящегося своей лояльностью к новичкам. Да милости просим, всегда рады. Только одно маленькое условие: на первых порах надо делать, как скажут. Причём неукоснительно и не откладывая на потом. В противном случае, как говаривало одно недоразумение, некогда возглавляющее целое государство, консенсуса мы не достигнем))

Для достижения понимания того как работает электронное устройство необходима его принципиальная электрическая схема. Рассматриваем вариант, когда в готовом виде схему найти не удалось, зато есть в наличии печатная плата. Не буду предлагать фотографировать эту плату хорошим цифровым фотоаппаратом, причем, строго в проекции «ось объектива, перпендикулярна плоскости платы», с обеих сторон, габариты платы по размеру кадра.

Так же как и скачать программу Sprint-Layout (ссылки будут ниже), в которую затем можно вставить сделанные фото и отрисовать, сначала со стороны печатных проводников, затем рисунок зеркально перевернуть и «расставить» по местам изображения электронных компонентов. Хочется-то, прямо сейчас, ничего не скачивая, не изучая и дополнительно не во что, не вникая взять и нарисовать.

Как действовать - нужны лист тетрадной бумаги в клеточку, карандаш, ластик и линейка.

Рисование начинаем со стороны печатных проводников платы. В первую очередь изображаем размещённые там смд компоненты. Их и расстояние между ними рисуем с четырёхкратным увеличением (иначе потом там ничего не разглядишь), также должно быть сохранено их взаимное расположение и пропорциональное расстояние на плоскости. Затем жирными точками отмечаются контакты пайки.

Соединения контактов между собой прорисовываем не спеша, толстыми линиями. Тут лучше вообще использовать карандаш с мягким грифелем. На этом этапе стирательная резинка очень пригодится.

Теперь нужно отзеркалить изображение. Лист переворачивается рисунком вниз и кладётся на стекло, снизу стекло подсветить фонариком (в дневное время можно просто прислонить его к оконному стеклу) и обвести просвечивающиеся контуры смд деталей и печатных проводников. Здесь уже лучше использовать шариковую авторучку.

Теперь к полученной картинке необходимо дорисовать внешние электронные компоненты (желательно выполнить их другим цветом) и указать их порядковые обозначения, приведённые на плате. Полученное уже в полной мере отображает порядок размещения деталей на печатной плате и соединение их между собой. По проводникам не лишним будет еще, и пройтись не толстым фломастером. Осталось составить список электронных компонентов, в котором будут указаны их номиналы и можно смело обращаться к знатокам за разъяснениями. В помощи, поверьте не откажут.

В заключении сделал ещё полшажка вперёд, получилась вот такая принципиальная схема, конечно же, не идеальная, но не это стояло на повестке дня. Рисовал её в программе Splan, можно конечно было это сделать и от руки, но не хватило выдержки. Даже для показательного действа.

А это плата отрисованная в Sprint-Layout, если делать наперегонки с рисованием в ручную, то успею отработать только две (против одной от руки), потому как редко рисую, кто занимается этим чаще сделает четыре.

Мораль: если это для вас действительно разовое мероприятие, то сделать всё можно и на тетрадном листочке (один раз попробовать даже надо). Во второй же раз, большая просьба, не будьте мазохистом. Автор инструкции - Babay iz Barnaula.

Форум по схемам

Обсудить статью КАК ПО ПЛАТЕ С ДЕТАЛЯМИ НАРИСОВАТЬ СХЕМУ

radioskot.ru

Рисование электрических схем. | Мастер Винтик. Всё своими руками!

Бесплатная программа для начинающих радиолюбителей «Рисование электрических схем: Начала Электроники 1.02»

Описание программы: Начала ЭЛЕКТРОНИКИ - это программа для начинающих радиолюбителей. С помощью данной программы на компьютере можно создавать простые электрические схемы, моделирования событий, наблюдать за процессами, происходящих в электрических системах.

С помощью данной программы можно собрать как элементарную схему, содержащую источник питания и лампочку, так и довольно сложный фрагмент радиосхемы. Сборка электрической цепи осуществляется в графическом режиме,

Что существенно облегчает и ускоряет построение.

Все компоненты, из которых осуществляется сборка цепи, изображены схематическими значками, но при наведении курсора появляется их изображение. Поэтому найти нужный компонент не представит труда даже для человека, впервые занявшегося моделированием.

Преимущество данного редактора заключается в простоте и наглядности. Чтобы использовать предмет (например, провод, резистор, катушка) его нужно лишь перетащить на монтажную плату.

Основные возможности программы:

  • Сборка электронных схем с произвольными параметрами деталей;
  • Возможность использования мультиметра;
  • Возможность использования осциллографа;
  • Наличие готовых схем;
  • Лабораторные работы с подробным описанием;
  • Наличие теоретических справочников;
  • Возможность сохранения содранных схем, с целью последующей работы с ними;
  • Настраиваемые параметры деталей;
  • Возможность изучения и проверки на практике основных законов физики по теме «Электродинамика».

Так же в программе имеется встроенный мультиметр и осциллограф.

С помощью Осциллографа можно наблюдать формы сигналов, определить частоту, амплитуду и длительность импульсов.

С помощью Мультиметра можно производить измерения постоянного и переменного напряжений (вольт) и силы тока (ампер), а также измерение сопротивления с наличием звуковой сигнализации.

Сайт разработчиков:elektronika.newmail.ru

Крыльцо для частного дома из металла своими руками фото схемы чертежи

  • Кнопка с фиксацией на схеме

  • Схемы на фд256

  • Расчет схем электрических

  • Расчет электрических схем

  • Условные обозначения электромонтажные схемы

  • Не редко при создании текстовых документов возникает необходимость в добавлении разного рода схем для того чтобы проиллюстрировать то, о чем идет речь в тексте. В этом материале мы расскажем о том, как нарисовать схему в Word. Статья будет актуальна для всех современных версий данного текстового редактора, включая Word 2007, 2010, 2013 и 2016.

    Для рисования схем в текстовом редакторе Word предусмотрено большое количество инструментов. Большинство этих инструментов размещается на вкладке «Вставка». Например, на вкладке вставка есть кнопки «Фигуры» и «SmartArt».

    При нажатии на кнопку «Фигуры» появляется большой список доступных фигур, которые можно использовать для того чтобы нарисовать схему.

    Для того чтобы нарисовать фигуру на странице, выберите одну из фигур в списке, кликните левой кнопкой мышки по пустому месту и не отпуская кнопку проведите мышкой в сторону. В результате на странице появится выбранная вами фигура, отпустите мышку тогда, когда размер фигуры будет вас устраивать. Для того чтобы добавить еще одну фигуру, вернитесь на вкладку «Вставка», нажмите на кнопку «Фигура» и выберите еще одну фигуру для вашей схемы. Таким образом можно быстро и достаточно легко нарисовать нужную схему.

    Обычно в схему нужно включать не только фигуры, но и текст. Для этого кликните правой кнопкой мышки по любой фигуре и в появившемся меню выберите пункт «Добавить текст».

    Кроме этого вы можете менять внешний вид фигур. Для этого нужно выделить фигуру и перейти на вкладку «Формат». Здесь можно выбрать готовый стиль фигуры либо вручную настроить ее параметры.

    Кроме этого вы можете нарисовать схему при помощи инструмента «SmartArt». Для этого перейдите на вкладку «Вставка», нажмите на кнопку «SmartArt» и в открывшемся окне выберите один из готовых шаблонов для вашей схемы.

    После выбора подходящего шаблона, схема появится на странице.

    Для того чтобы добавить на схему дополнительную фигуру нужно выделить схему мышкой, перейти на вкладку «Конструктор» и нажать на кнопку «Добавить фигуру».

    Также на вкладке «Конструктор» можно выбрать другой шаблон или вручную настроить внешний вид схемы.

    В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро начертить электрическую принципиальную схему.
    Черчение электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.


    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для черчение электрических схем. Для этого установим следующий шаблон Normal.dot .
    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Настройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)
    Описание панели инструментов для рисования электрических схем.
    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.
    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.
    Выпадающее меню Схема полностью повторяет панель Схема , последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблоны позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).
    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.
    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.
    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    - вызов редактора формул;
    - вставка символов;
    - отображения панели Схема .

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.
    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему.
    Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.
    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.


    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем
    Достоинства:
    - нет необходимости устанавливать специальные программы;
    - простота создания несложных электрических схем;
    - бесплатное распространение описанного шаблона;
    - возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    - сложность создания электрических схем по ГОСТу;
    - при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    - небольшой набор компонентов для рисования электрических схем.
    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

    Бесплатные

    Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

    • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
    • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
    • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
    • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
    • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
    • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

    Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

    Microsoft Visio

    Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

    MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

    Недостатки бесплатной версии:

    • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
    • Программа работает только с браузером IE, что также создает массу неудобств.

    Компас-Электрик

    Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


    Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

    Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

    В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

    Eagle

    Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


    В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

    Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

    • Размер монтажной платы не может превышать размера 10,0х8,0 см.
    • При разводке можно манипулировать только двумя слоями.
    • В редакторе допускается работа только с одним листом.

    Dip Trace

    Это не отдельное приложение, а целый программный комплекс, включающий в себя:

    • Многофункциональный редактор для разработки принципиальных схем.
    • Приложение для создания монтажных плат.
    • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
    • Программу для создания и редактирования компонентов.

    В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

    • Монтажная плата не более 4-х слоев.
    • Не более одной тысячи выводов с компонентов.

    В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

    1-2-3 схема

    Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


    Функциональные возможности программы:

    • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
    • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
    • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
    • Создание маркеров для коммутирующих устройств электрощита.

    Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

    Autocad Electrical

    Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


    Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

    Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

    Эльф

    Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

    Функционал приложения включает в себя:

    • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
    • Автоматический (с плана) или руной расчет силовой схемы.
    • Составление спецификации в соответствии с действующими нормами.
    • Возможность расширения базы элементов (УГО).

    В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

    Kicad

    Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


    Характерные особенности системы:

    • Для разводки платы допускается применение внешних трассировщиков.
    • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
    • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
    • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
    • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

    Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

    TinyCAD

    Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


    TinyCAD – простой редактор для принципиальных схем

    В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

    Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

    Fritzing

    Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


    Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

    123D Circuits

    Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


    В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

    Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

    XCircuit

    Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


    Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

    CADSTAR Express

    Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


    Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

    В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

    Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

    QElectroTech

    Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


    Язык приложения – английский, но для него имеется русская локализация.

    Платные приложения

    В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

    sPlan

    Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


    Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

    Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

    Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

    Eplan Electric

    Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


    Target 3001

    Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


    По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

    Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

    Micro-Cap

    Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


    Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

    Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

    TurboCAD

    Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


    Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

    Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

    Designer Schematic

    Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


    Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

    Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

    Имеется возможность импорта файлов из популярных САПР.

    Ориентировочная стоимость приложения около $300.

    Читайте также...

    Чертим однолинейную схему — обзор бесплатных программ. Как нарисовать электрическую схему в Word Как нарисовать электронную схему

    Черчение на бумаге далеко не всем доставляет удовольствие — долго, не всегда красиво, тяжело сразу правильно рассчитать габариты, а вносить корректировки неудобно. Все эти проблемы легко решает программа для рисования схем. Большинство современных программных продуктов содержит библиотеку с набором основных элементов. Из них, как из конструктора собирается требуемая конфигурация. Правки и исправления вносятся быстро, можно сохранять разные версии.

    Есть немало программ для рисования электрических схем, которые можно использовать бесплатно. Частично это демо-версии с ограниченным функционалом, частично — полноценные продукты. Для проектирования схемы электропроводки в квартире или доме этих функций достаточно, а для профессионального использования может потребоваться продукт с более широким функционалом. Для этих целей больше подходят платные варианты.

    Как и любой программный продукт, программа для рисования схем оценивается по удобству пользования. Интерфейс должен быть простым, удобным, функциональным. Тогда даже человек без особых навыков работы на компьютере легко может в ней разобраться. Но, все-таки, основной фактор — достаточность функций для создания схем различной сложности. Ведь даже к неудобному интерфейсу можно приспособиться, а вот отсутствие каких-то частей восполнить сложнее.

    Простая программа для рисования схем VISIO

    Многие из нас знакомы с офисными продуктами Microsoft и Visio — один из продуктов. Этот графический редактор имеет привычный для продукции Майкрософт интерфейс. В обширных библиотеках содержится все необходимая элементная база, создавать можно принципиальные, монтажные электрические схемы. Работать в ВИЗИО легко: в библиотеке (окно слева) находим нужный раздел, в нем ищем требуемый элемент, перетаскиваем его на рабочее поле, ставим на место. Размеры элементов стандартизованные, стыкуются один с другим без проблем.

    Программа Vision для рисования схем — понятный интерфейс

    Что приятно — можно создавать схемы с соблюдением масштаба, что облегчит подсчет необходимой длинны проводов и кабелей. Что еще хорошо — места на жестком диске компьютера требуется не очень много, «потянут» эту программу для рисования схем даже не очень мощные машинки. Также радует наличие большого количества видео-уроков. Так что с освоением проблем не будет.

    Понятный ProfiCAD

    Если вам нужна простая программа для проектирования электропроводки — обратите внимание на ProfiCAD. Этот продукт не требует загрузки библиотек, как большинство других. В базе имеется около 700 встроенных элементов, которых для разработки схемы электроснабжения квартиры или частного дома хватит с головой. Имеющихся элементов также достаточно для составления не слишком сложных принципиальных электрических схем. Если же какого-то элемента не окажется, его можно добавить.

    Основной недостаток программы для рисования схем ProfiCAD — отсутствие русифицированной версии. Но, даже если вы не сильны в английском, стоит попробовать — все очень просто. За пару часов вы все освоите.

    Принцип работы простой: в поле слева находим нужный элемент, перетягиваем его в нужное место схемы, поворачиваем в требуемое положение. Переходим к следующему элементу. После завершения работы можно получить спецификацию с указанием количества проводов и перечнем элементов, сохранить результаты в одном из четырех форматов.

    Компас Электрик

    Программа с более серьезным функционалом называется Компас Электрик. Это часть программного обеспечения Компас 3D. В ней можно не только нарисовать принципиальную электрическую схему, но и блок-схемы и многое другое. На выходе можно получить спецификации, закупочные листы, таблицы соединений.

    Для начала работы необходимо скачать и установить не только программу, но и библиотеку с элементной базой. Программа, пояснения, помощь — все русифицировано. Так что проблем с языком не будет.

    При работе выбираете нужный раздел библиотеки, графические изображения появляются во всплывающем окне. В нем выбираете нужные элементы, перетягиваете их на рабочее поле, устанавливая в нужном месте. По мере формирования схемы данные об элементах попадают в спецификацию, где фиксируется название, тип и номинал всех элементов.

    Нумерация элементов может быть проставлена автоматически, а может — вручную. Способ выбирается в меню настроек. Менять его можно в процессе работы.

    QElectroTech

    Еще одна программа для рисования схем QElectroTech. Интерфейс напоминает Майкрософтовские продукты, работать с ним легко. К этой программе не надо скачивать библиотеку, элементная база «встроена». Если там чего-то нет, можно добавить свои элементы.

    Готовая схема может сохраняться в формате get (для дальнейшей работы с ней в программе) или в виде изображения (форматы jpg, png, svg, bmp). После сохранения можно изменять размеры чертежа, добавить сетку, рамку.

    QElectroTech — бесплатный редактор для создания электросхем

    Есть у этой программы недостатки. Первый — надписи можно делать только одним шрифтом, то есть, если вам нужен чертеж по ГОСТу, придется каким-то образом придумывать, как сменить шрифт. Второй — размеры рамок и штампов задаются в пикселях, что очень неудобно. В общем, если вам нужна программа для рисования схем для домашнего использования — это замечательный вариант. Если требуется соблюдение требований ГОСТа — поищите другую.

    Программа моделирования электронных схем 123D Circuits

    Если не знаете, как нарисовать схему на компьютере, присмотритесь к этому продукту. 123D Circuits — это онлайн сервис, позволяющий создать не очень сложную схему с возможностью создания печатных плат. Также есть встроенный симулятор, имитирующий работу готовой схемы. Доступна функция заказа партии готовых плат (за плату).

    Перед началом работы необходимо зарегистрироваться, создать свой профиль. После чего можно начинать работу. Над одним проектом могут работать несколько пользователей, используя общие библиотеки. В бесплатном варианте программы можно создавать неограниченное количество схем, но они будут общедоступны. В любительском тарифе (12$) пять схем могут быть личными, предлагается также скидка в 5% на изготовление плат. Профессиональный тариф (25$) дает неограниченное количество личных схем и ту же скидку на заказ плат.

    Схему можно нарисовать из имеющихся компонентов (их не очень много, но есть возможность добавить свои) или импортировать из программы Eagle. В отличие от других программ, в библиотеке 123D Circuits содержатся не схематические обозначения элементов, а их мини копии. Интерфейс с двумя боковыми полями. На правом высвечивается раздел библиотеки с элементной базой, на левом — часть настроек и перечень использованных элементов. После завершения работы программа сама формирует принципиальную схему, а также предлагает расположение элементов на плате (можно редактировать).

    Вроде все неплохо, но у 123D Circuits есть серьезные недостатки. Первый — результаты имитации работы часто очень сильно отличаются от реальных показаний. Второе — функционал невелик, сделать действительно сложную схему не получится. Вывод: в основном эта программа подходит для студентов и начинающих радиолюбителей.

    Платные программы для черчения электросхем

    Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.

    DipTrace — для разработки печатных плат

    Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

    Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства. То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

    Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения — Schematic DT.

    Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

    По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

    Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

    SPlan

    Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).

    Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.

    Одна из наиболее «легких» версий — SPlan Portable

    После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.

    Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Редактор электрических схем QElectroTech

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Составлять электрические схемы в Visio несложно

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    Пример схемы, созданной в Компас Электрик

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Исходная схема (мультивибратор), нарисованная а DipTrace

    Схема печатной платы

    Сама плата мультивибратора

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Пример использования ProfiCAD для рисования электрических схем

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Платные, на которые стоит потратиться

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Программа для рисования схем sPlan и ее библиотека

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Начнем с того, что термин электрическая (принципиальная) схема используется в электронике радиолюбителями. Эта статья будет полезна студентам, инженерам и любителям.

    Но что делать когда нет ресурсов и времени? На помощь приходят разнообразные онлайн сервисы . Оказывается нарисовать схему онлайн просто. Такие сервисы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью. Такие же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

    Как разобраться в таком многообразии и выбрать сервис соответствующий вашим требованиям? Что делать когда вы сидите за чужим компьютером и на нем нет тех необходимых САПР программ? Главное иметь подключение к интернету.

    Так вот, в интернете есть достаточно сервисов для рисования тех самых схем и даже симуляция работы схем. Действительно хороших, имеющих полный список радиоэлементов всего три, 123D Circuits и . Сразу сообщу, что в них нет русского языка, только английский, возможно вам поможет Переводчик Google .

    123D Circuits — проект компании Autodesk Inc , та которая сделала всем известный AutoCAD . В 123D Circuits тесно интегрирован Arduino (Ардуино - это небольшая плата с собственным процессором и памятью). Зарегистрировавшись вы получаете полноценный САПР редактор в который входят такие инструменты как:

    • онлайн симулятор проекта ()
    • онлайн редактор принципиальной схемы ()

    • онлайн редактор монтажной платы ()

    • еще интересной особенностью этого проекта в том, что симуляция схем включает в себя редактор кода прошивки c отладчиком ()

    Так же в 123D Circuits присутствует целая база (Libraries ) радиоэлементов и их УГО. Все действия и результаты работы в данном онлайн редакторе сохраняются в вашем аккаунте на облаке, есть и экспорт в программу Gerber . В целом компания представила неплохой продукт пользователям.

    — бесплатный инструмент для рисования схем. Очень большой список возможностей этого сервиса, начиная с простого рисования и заканчивая экспортом схемы в.png и.pdf, расшариванием в социалки и прямой печати. Имея аккаунт в SchemeIt можно сохранять недорисованную схему и закончить её в любое время.

    Сам редактор выглядит таким образом:

    Итог таков, довольно хороший инструмент для того чтобы быстро нарисовать схему и сохранить ее в графический формат, но не хватает нескольких УГО радиоэлементов.

    — сборка и тестирование схем прямо в браузере. Этот сервис больше нацелен на тестирование собранной схемы, т.к. элементов там явно не хватает, однако в тех что есть — можно указать различные параметры, такие как напряжение и ток, сопротивление и емкость и др. для точности при тестировании. Конечно и здесь есть экспорт в графические форматы, а также сохранение схемы если есть аккаунт в CircuitLab.

    «Лаборатория» выглядит так:

    Подытожив скажу, многого что есть в обычных САПР программах в этом сервисе нету, хотя в принципе показать график зависимости он сможет, но все зависит от конкретной схемы. УГО элементов хватает, однако в SchemeIt их больше.

    Вот мы и попробовали нарисовать схему онлайн:

    Рассмотрели три основных сервиса для рисования схем онлайн, все остальные прогугленные мной сервисы просто используют их базу и API.

    Если вы нашли что-то подобное в сети, прошу сообщить нам — статья будет дописана с указанием на ваш ник. Ждем комментариев и до встречи!

    Как составить схему на компьютере

    Как нарисовать схемы в Word 2003

    Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

    Как нарисовать схемы в Word

    Прежде чем создавать схемы в Word неплохо было бы научиться изменять цвет страницы, создавать красивые рамки, и пользоваться WordArt.

    Откройте новый документ: — Пуск – Программы – Microsoft Office — Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

    Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование .

    После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

    Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

    Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

    У вас должна получиться, вот такая картинка.

    Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

    Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать .

    Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить . Проделайте этот трюк дважды.

    Уже готовые необходимые вам фигуры можно выбрать из панели — Рисование – Автофигуры – Другие автофигуры .

    Должно получиться вот так.

    Теперь перетащите эти фигуры как у меня.

    Следующую фигуру попробуйте сделать сами (опять же методом копирования).

    Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

    Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование иконку Надпись .

    Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

    У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

    Создайте методом копирования такие же надписи как у меня и переместите их по местам.

    Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии . Не забывайте перед выбором выделять главную рамку. Можно её назвать « Холст ». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой .

    Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

    Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование .

    Линии можно изменять, потянув за желтые ромбики на них.

    Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки .

    Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

    Вот, что у нас получилось.

    Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу « Ctrl », пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

    Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – ГруппировкаГруппировать .

    Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word.

    Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии . Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

    Как нарисовать электрическую схему на компьютере — обзор программ

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Редактор электрических схем QElectroTech

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Редактор электрических схем QElectroTech

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Составлять электрические схемы в Visio несложно

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    Пример схемы, созданной в Компас Электрик

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Пример использования ProfiCAD для рисования электрических схем

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Платные, на которые стоит потратиться

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Программа для рисования схем sPlan и ее библиотека

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Как нарисовать электрическую схему на компьютере — обзор программ

    Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

    Бесплатные программы для создания схем

    В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

    Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

    Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

    Редактор электрических схем QElectroTech

    Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

    Редактор электрических схем QElectroTech

    Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

    Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

    Графический редактор от Майкрософт — Visio

    Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

    Составлять электрические схемы в Visio несложно

    Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

    К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

    Компас Электрик

    Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

    Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

    Пример схемы, созданной в Компас Электрик

    В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

    Программа DipTrace — для рисования однолинейных схем и принципиальных

    Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

    Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

    После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

    Бесплатная прога ProfiCAD для составления электросхем

    Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

    Пример использования ProfiCAD для рисования электрических схем

    Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

    Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

    Платные, на которые стоит потратиться

    Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

    Простая и удобная sPlan

    Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

    Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

    Программа для рисования схем sPlan и ее библиотека

    Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

    Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

    Micro-Cap

    Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

    В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

    Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

    Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

    Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

    Как сделать схему в Ворде

    Работая в документе Ворд с текстом, Вам могут попадаться картинки, диаграммы, рисунки. Вставляя различные объекты в текст, он становится более наглядным, и тот, кто его читает, лучше воспринимает информацию.

    В данной статье мы рассмотрим два способа, с помощью которых можно создать схему в текстовом редакторе MS Word – это рисунок SmartArt и вставка обычных Фигур. Показывать я буду в Ворде 2010, но данные скриншоты так же подойдут, если у Вас установлен Ворд 2007, 2013 или 2016.

    На сайте уже есть статьи: как добавить рисунок в Ворд, и как сделать график в Ворде. Перейдя по ссылкам, Вы сможете их прочесть и сделать свой документ интересным и более информативным.

    Как рисовать схемы с помощью SmartArt

    Схема в текстовый редактор добавляется вставкой в документ рисунока SmartArt. Для этого перейдите на вкладку «Вставка» и в группе «Иллюстрации» нажмите на кнопку «SmartArt» .

    Появится вот такое окно. В нем нужно выбрать подходящий рисунок. Слева кликните по разделу, в примере «Иерархия» , и выберите один из предложенных рисунков. Справа область предпросмотра, посмотрите, как она выглядит, и для чего больше подойдет.

    Теперь приступим к размещению блоков. Удалить ненужные можно, выделив его мышкой и нажав кнопку «Delete» . Уберите, таким образом, все лишние прямоугольники.

    Дальше необходимо добавить блоки. Выделите тот, под которым нужно вставить дополнительные, и на вкладке «Работа с рисунками SmartArt» – «Конструктор» нажмите на кнопку «Добавить фигуру» , в списке кликните по пункту «Добавить фигуру ниже» .

    После этого снова выделите верхний прямоугольник и добавьте еще один ниже. Здесь же Вы можете выбрать добавление нужного объекта выше выбранного блока, перед ним, или за ним.

    После того, как Вы сделаете предыдущий пункт, нужно напечатать текст. Выделите область схемы и на вкладке «Работа с рисунками SmartArt» – «Конструктор» нажмите на кнопку «Область текста» . Или же на левой границе нажмите на кнопку с двумя маленькими стрелочками.

    Откроется сбоку небольшое окошко. В нем нужно ввести текст для каждого из блоков. Здесь маркерами обозначены уровни, а кликнув напротив маркера можно посмотреть, куда будет вписан текст.

    Напишите напротив каждого маркера, какой текст должен быть в каком объекте.

    Когда все заполните окно для добавления текста можно закрыть, нажав в нем на крестик.

    Теперь можно поработать над внешним видом самой схемы. Для этого выделите ее и перейдите на вкладку «Работа с рисунками SmartArt» – «Конструктор» . В группе «Стили SmartArt» можете выбрать любой другой стиль.

    Также можно «Изменить цвета» схемы, кликнув по соответствующей кнопке.

    Если Вам не сильно подошел выбранный вид, можете изменить его в соответствующей группе. Наведите курсор на любой из предложенных макетов, чтобы посмотреть, как будет выглядеть Ваша схема. Если этот макет подойдет больше, кликните по нему, чтобы выбрать.

    Перейдя на вкладку «Работа с рисунками SmartArt» – «Формат» можно изменить любую фигуру или текст. Например, выделим фигуру, нажмем «Изменить фигуру» и кликнем по любой другой из предложенного списка. Для каждой можно изменить заливку, контур или добавить эффект.

    Точно так же и для текста, выделите его и можно применить один из готовых стилей, изменить заливку, контур или добавить эффект.

    В итоге, у меня получилась вот такая схема.

    Как нарисовать схему со стрелками, используя Фигуры

    Делать схемы в Ворде можно и другим способом, не используя готовых шаблонов, а создать ее с помощью вставки в документ подходящих фигур.

    Для этого откройте вкладку «Вставка» нажмите на кнопку «Фигуры» и кликните по нужной из списка, это может быть овал, прямоугольник, ромб и другое.

    После этого курсор поменяет вид с палочки на плюсик. Нарисуйте с его помощью фигуру в нужном месте документа. Затем у Вас появится вкладка «Средства рисования» – «Формат» . На ней снова кликните по кнопочке «Фигуры» и нажмите по нужной в списке. Добавьте их все таким образом.

    Если Вы нарисовали объект на листе и его нужно немного переместить, то сделать это можно мышкой, захватив за его границу. Или же выделите его, зажмите клавишу «Ctrl» и перемещайте с помощью стрелок на клавиатуре.

    Дальше давайте соединим блоки прямыми линиями или стрелками. Выделите один из них, чтобы открылась вкладка «Средства рисования» – «Формат» . Затем нажмите «Фигуры» и из выпадающего списка кликните, например, по стрелке. Нарисуйте стрелку, чтобы она указывала непосредственно на сам блок. Соединить несколько стрелок можно с помощью прямой линии.

    Подробнее прочесть, как сделать стрелки в Ворде, можно в статье, перейдя по ссылке.

    Чтобы нарисовать ровную горизонтальную или вертикальную линию, рисуя стрелку, нажмите и удерживайте клавишу «Shift» .

    Используя прямую и стрелку, у меня получилось нарисовать вот такую схему.

    Теперь давайте изменим внешний вид стрелок. Выделяйте их по очереди, и для каждой можно выбрать один из готовых стилей, или нажмите «Контур фигуры» и сами выберите цвет, толщину стрелки и прочее.

    Нажав «Эффекты фигур» можно добавить один из предложенных эффектов. Я выбрала тень.

    Прорисовав и изменив вид всех стрелок, переходим к тексту. Выделяем один прямоугольник и на вкладке «Средства рисования» – «Формат» нажимаем на кнопку «Нарисовать надпись» . Появится плюсик вместо курсора. Нарисуйте им прямоугольник для надписи в нужном блоке.

    Дальше напечатайте текст. Добавьте, таким образом, текст во всю схему.

    Как видите, прямоугольник для надписи залит белым и у него есть контур. Давайте это уберем. Кликайте по нему и на вкладке «Средства рисования» – «Формат» выбирайте «Заливка фигуры» – «Нет заливки» .

    То же самое повторяем и для контура: «Контур фигуры» – «Нет контура» . Сделайте так для всех блоков с текстом.

    Следующий шаг – это форматирование написанного текста. Выделите текст и на вкладке «Главная» выберите шрифт, размер, цвет и поставьте его по центру.

    Итак, мы изменили вид стрелок и текст в схеме, осталось поработать с блоками. Выделите любой из них мышкой, кликнув по нему – откроется вкладка «Средства рисования» – «Формат» . В группе «Стили фигур» нажмите на тот, который Вам понравится. Или используя кнопки «Заливка» , «Контур» и «Эффекты» сделайте любой вид, который подходит больше.

    Если нарисовав схему, Вы заметили, что нужно поменять один из блоков, например, прямоугольник на ромб, тогда не нужно его удалять и рисовать ромб, можно просто заменить. Выделите прямоугольник, для примера, перейдите на вкладку «Средства рисования» – «Формат» и нажмите по кнопке, на которой изображена линия с маркерами. Выберите в открывшемся списке «Изменить фигуру» и укажите, какую вставить.

    Вот такая схема со стрелками получилась у меня. Скачать все, что было нарисовано во время написания данной статьи, можно с Яндекс.Диска, перейдя по ссылке: https://yadi.sk/i/61H5Cdak3KALtz.

    Чтобы переместить созданную в документе схему немного в стороны или уменьшить/увеличить всю сразу, а не по одной фигуре, нужно сгруппировать все нарисованные объекты. Как сгруппировать фигуры в Ворде, прочтите, перейдя по ссылке.

    На этом буду заканчивать. Попробуйте пошагово сделать все, как описано в статье, и у Вас обязательно получится.

    Рисование электрических схем в программе Microsoft Word

    Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

    Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

    Установка шаблона для рисования электрических схем.

    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

    Описание панели инструментов для рисования электрических схем.

    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

    Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

    Рисунок 3. Мени Шаблоны.

    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    — вызов редактора формул;
    — вставка символов;
    — отображения панели Схема.

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.

    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

    Достоинства:
    — нет необходимости устанавливать специальные программы;
    — простота создания несложных электрических схем;
    — бесплатное распространение описанного шаблона;
    — возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    — сложность создания электрических схем по ГОСТу;
    — при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    — небольшой набор компонентов для рисования электрических схем.

    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

    Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

    Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Создание блок-схемы с помощью SmartArt

    Блок-схема представляет последовательные этапы задачи или процесса. Существует много разных макетов SmartArt, которые можно использовать для представления этапов процесса, в том числе макеты, в которые можно добавить рисунки.

    В этой статье объясняется, как создавать блок-схемы, которые могут содержать рисунки. Методы, описанные в этой статье, можно использовать для создания или изменения практически любых графических элементов SmartArt. Для достижения нужного результата попробуйте использовать различные макеты.

    В этой статье

    Создание блок-схемы с рисунками

    На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.

    В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.

    В фигуре, в которую вы хотите добавить рисунок, щелкните значок рисунка

    , выберите рисунок и нажмите кнопку Вставить.

    Для ввода текста выполните одно из следующих действий:

    В области текста щелкните элемент [Текст] и введите содержимое.

    Примечание: Если область текста не отображается, на вкладке Конструктор нажмите кнопку Область текста.

    Скопируйте текст из другого места или программы, в области текста щелкните элемент [Текст], а затем вставьте скопированное содержимое.

    Щелкните поле в графическом элементе SmartArt и введите свой текст.

    Примечание: Для достижения наилучших результатов используйте это действие после добавления всех необходимых полей.

    Добавление или удаление полей блок-схемы

    Щелкните графический элемент SmartArt, в который нужно добавить поле.

    Щелкните существующее поле, ближайшее к месту вставки нового поля.

    На вкладке Конструктор в группе Создание рисунка щелкните стрелку рядом с кнопкой Добавить фигуру.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выполните одно из указанных ниже действий.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но после него, выберите команду Добавить фигуру после.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но перед ним, выберите команду Добавить фигуру перед.

    Если необходимо добавить поле в блок-схему, попробуйте добавить его перед выбранной фигурой или после нее, чтобы определить подходящее место.

    Добавление поля из области текста

    Поместите курсор в начало текста, куда вы хотите добавить фигуру.

    Введите нужный текст в новой фигуре и нажмите клавишу ВВОД. Чтобы добавить отступ для фигуры, нажмите клавишу TAB, а чтобы сместить ее влево — клавиши SHIFT+TAB.

    Чтобы удалить поле, щелкните его границу и нажмите клавишу DELETE.

    Перемещение фигуры в блок-схеме

    Чтобы переместить фигуру, щелкните ее и перетащите на новое место.

    Чтобы фигура перемещалась с очень маленьким шагом, удерживайте нажатой клавишу CTRL и нажимайте клавиши со стрелками.

    Изменение цветов блок-схемы

    Чтобы быстро придать графическому элементу SmartArt профессиональный вид, можно изменить цвета блок-схемы или применить к ней стиль SmartArt. Вы также можете добавить эффекты, такие как свечение, сглаживание или объемные эффекты. Кроме того, в презентациях PowerPoint можно анимировать блок-схему.

    Применение цветов темы

    Щелкните графический элемент SmartArt, цвет которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt нажмите кнопку Изменить цвета.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выберите нужную комбинацию цветов.

    Совет: (ПРИМЕЧАНИЕ.) При наведении указателя мыши на эскиз можно просмотреть, как изменяются цвета в графическом элементе SmartArt.

    Изменение цвета или стиля фона поля блок-схемы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить стиль заливки, в области Формат фигуры щелкните стрелку рядом с заголовком Заливка, чтобы развернуть список, и выберите один из следующих вариантов:

    Рисунок или текстура

    Нажмите кнопку Цвет

    и выберите цвет из коллекции.

    Чтобы указать степень прозрачности фонового цвета, переместите ползунок Прозрачность или введите число в поле рядом с ним. Значение прозрачности можно изменять от 0 (полная непрозрачность, значение по умолчанию) до 100 % (полная прозрачность).

    Изменение типа или цвета границы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить цвет границы, в области Формат фигуры щелкните стрелку рядом с заголовком Линия, чтобы развернуть список, и выберите один из следующих вариантов:

    «Нет линий», «Сплошная линия» или «Градиентная линия»

    Прозрачность (используйте ползунок или введите процентное значение)

    Ширина (в пикселях)

    Применение стиля SmartArt к блок-схеме

    Стиль SmartArt — это сочетание различных эффектов, например стилей линий, рамок или трехмерных эффектов, которые можно применить к полям графического элемента SmartArt для придания им профессионального, неповторимого вида.

    Щелкните графический элемент SmartArt, стиль SmartArt которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt выберите нужный стиль.

    Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительные параметры

    .

    Если вы не видите вкладку «Конструктор», убедитесь, что выбрали графический элемент SmartArt.

    Если навести указатель мыши на эскиз, можно увидеть, как изменяется стиль графического элемента SmartArt.

    Кроме того, вы можете перемещать фигуры или изменять их размер, а также добавлять заливку, эффекты и рисунки.

    Анимация блок-схемы

    Если вы используете PowerPoint, можно анимировать блок-схему, чтобы привлечь внимание к отдельным фигурам.

    Щелкните графический элемент SmartArt, который вы хотите анимировать.

    На вкладке Анимация в группе Анимация щелкните Параметры эффектов и выберите параметр Последовательно.

    Примечание: Если скопировать блок-схему с примененным к ней эффектом анимации на другой слайд, эффект также будет скопирован.

    Как нарисовать схему онлайн? | ТЕХНО-СТАРЕЦ

    Так как же нарисовать схему онлайн? Такой вопрос ставят себе тысячи людей, деятельность которых так или иначе связана с электротехникой, радиоэлектроникой и микроэлектроникой. Естественно для этого существуют специальные программы для рисования схем.

    Начнем с того, что термин электрическая (принципиальная) схема используется в электронике радиолюбителями. Эта статья будет полезна студентам, инженерам и любителям.

    Но что делать когда нет ресурсов и времени? На помощь приходят разнообразные онлайн сервисы. Оказывается нарисовать схему онлайн просто. Такие сервисы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью. Такие же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

    Как разобраться в таком многообразии и выбрать сервис соответствующий вашим требованиям? Что делать когда вы сидите за чужим компьютером и на нем нет тех необходимых САПР программ? Главное иметь подключение к интернету.

    Так вот, в интернете есть достаточно сервисов для рисования тех самых схем и даже симуляция работы схем. Действительно хороших, имеющих полный список радиоэлементов всего три, 123D CircuitsSchemeIt и CircuitLab. Сразу сообщу, что в них нет русского языка, только английский, возможно вам поможет Переводчик Google.

    123D Circuits — проект компании Autodesk Inc, та которая сделала всем известный AutoCAD. В 123D Circuits тесно интегрирован Arduino (Ардуино — это небольшая плата с собственным процессором и памятью). Зарегистрировавшись вы получаете полноценный САПР редактор в который входят такие инструменты как:

    • онлайн симулятор проекта (Project Simulation)

    • онлайн редактор принципиальной схемы (Electronics Lab Hub)

    • онлайн редактор монтажной платы (PCB Design Hub)

    • еще интересной особенностью этого проекта в том, что симуляция схем включает в себя редактор кода прошивки c отладчиком (Code Editor)

    Так же в 123D Circuits присутствует целая база (Libraries) радиоэлементов и их УГО. Все действия и результаты работы в данном онлайн редакторе сохраняются в вашем аккаунте на облаке, есть и экспорт в программу Gerber. В целом компания представила неплохой продукт пользователям.

    SchemeIt — бесплатный инструмент для рисования схем. Очень большой список возможностей этого сервиса, начиная с простого рисования и заканчивая экспортом схемы в .png и .pdf, расшариванием в социалки и прямой печати. Имея аккаунт в SchemeIt можно сохранять недорисованную схему и закончить её в любое время.

    Сам редактор выглядит таким образом:

    Итог таков, довольно хороший инструмент для того чтобы быстро нарисовать схему и сохранить ее в графический формат, но не хватает нескольких УГО радиоэлементов.

    CircuitLab — сборка и тестирование схем прямо в браузере. Этот сервис больше нацелен на тестирование собранной схемы, т.к. элементов там явно не хватает, однако в тех что есть — можно указать различные параметры, такие как напряжение и ток, сопротивление и емкость и др. для точности при тестировании. Конечно и здесь есть экспорт в графические форматы, а также сохранение схемы если есть аккаунт в CircuitLab.

    «Лаборатория» выглядит так:

    Подытожив скажу, многого что есть в обычных САПР программах в этом сервисе нету, хотя в принципе показать график зависимости он сможет, но все зависит от конкретной схемы. УГО элементов хватает, однако в SchemeIt их больше.

    Вот мы и попробовали нарисовать схему онлайн:

    — рассмотрели три основных сервиса для рисования схем онлайн, все остальные прогугленные мной сервисы просто используют их базу и API.

    Если вы нашли что-то подобное в сети, прошу сообщить нам — статья будет дописана с указанием на ваш ник. Ждем комментариев и до встречи!

    Как нарисовать схему на компьютере

    Как нарисовать схемы в Word 2003

    Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

    Как нарисовать схемы в Word

    Прежде чем создавать схемы в Word неплохо было бы научиться изменять цвет страницы, создавать красивые рамки, и пользоваться WordArt.

    Откройте новый документ: — Пуск – Программы – Microsoft Office — Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

    Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование .

    После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

    Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

    Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

    У вас должна получиться, вот такая картинка.

    Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

    Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать .

    Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить . Проделайте этот трюк дважды.

    Уже готовые необходимые вам фигуры можно выбрать из панели — Рисование – Автофигуры – Другие автофигуры .

    Должно получиться вот так.

    Теперь перетащите эти фигуры как у меня.

    Следующую фигуру попробуйте сделать сами (опять же методом копирования).

    Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

    Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование иконку Надпись .

    Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

    У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

    Создайте методом копирования такие же надписи как у меня и переместите их по местам.

    Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии . Не забывайте перед выбором выделять главную рамку. Можно её назвать « Холст ». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой .

    Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

    Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование .

    Линии можно изменять, потянув за желтые ромбики на них.

    Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки .

    Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

    Вот, что у нас получилось.

    Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу « Ctrl », пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

    Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – ГруппировкаГруппировать .

    Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word.

    Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии . Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

    Создание блок-схемы с помощью SmartArt

    Блок-схема представляет последовательные этапы задачи или процесса. Существует много разных макетов SmartArt, которые можно использовать для представления этапов процесса, в том числе макеты, в которые можно добавить рисунки.

    В этой статье объясняется, как создавать блок-схемы, которые могут содержать рисунки. Методы, описанные в этой статье, можно использовать для создания или изменения практически любых графических элементов SmartArt. Для достижения нужного результата попробуйте использовать различные макеты.

    В этой статье

    Создание блок-схемы с рисунками

    На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.

    В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.

    В фигуре, в которую вы хотите добавить рисунок, щелкните значок рисунка , выберите рисунок и нажмите кнопку Вставить.

    Для ввода текста выполните одно из следующих действий:

    В области текста щелкните элемент [Текст] и введите содержимое.

    Примечание: Если область текста не отображается, на вкладке Конструктор нажмите кнопку Область текста.

    Скопируйте текст из другого места или программы, в области текста щелкните элемент [Текст], а затем вставьте скопированное содержимое.

    Щелкните поле в графическом элементе SmartArt и введите свой текст.

    Примечание: Для достижения наилучших результатов используйте это действие после добавления всех необходимых полей.

    Добавление или удаление полей блок-схемы

    Щелкните графический элемент SmartArt, в который нужно добавить поле.

    Щелкните существующее поле, ближайшее к месту вставки нового поля.

    На вкладке Конструктор в группе Создание рисунка щелкните стрелку рядом с кнопкой Добавить фигуру.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выполните одно из указанных ниже действий.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но после него, выберите команду Добавить фигуру после.

    Чтобы вставить поле на том же уровне, что и выбранное поле, но перед ним, выберите команду Добавить фигуру перед.

    Если необходимо добавить поле в блок-схему, попробуйте добавить его перед выбранной фигурой или после нее, чтобы определить подходящее место.

    Добавление поля из области текста

    Поместите курсор в начало текста, куда вы хотите добавить фигуру.

    Введите нужный текст в новой фигуре и нажмите клавишу ВВОД. Чтобы добавить отступ для фигуры, нажмите клавишу TAB, а чтобы сместить ее влево — клавиши SHIFT+TAB.

    Чтобы удалить поле, щелкните его границу и нажмите клавишу DELETE.

    Перемещение фигуры в блок-схеме

    Чтобы переместить фигуру, щелкните ее и перетащите на новое место.

    Чтобы фигура перемещалась с очень маленьким шагом, удерживайте нажатой клавишу CTRL и нажимайте клавиши со стрелками.

    Изменение цветов блок-схемы

    Чтобы быстро придать графическому элементу SmartArt профессиональный вид, можно изменить цвета блок-схемы или применить к ней стиль SmartArt. Вы также можете добавить эффекты, такие как свечение, сглаживание или объемные эффекты. Кроме того, в презентациях PowerPoint можно анимировать блок-схему.

    Применение цветов темы

    Щелкните графический элемент SmartArt, цвет которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt нажмите кнопку Изменить цвета.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

    Выберите нужную комбинацию цветов.

    Совет: (ПРИМЕЧАНИЕ.) При наведении указателя мыши на эскиз можно просмотреть, как изменяются цвета в графическом элементе SmartArt.

    Изменение цвета или стиля фона поля блок-схемы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить стиль заливки, в области Формат фигуры щелкните стрелку рядом с заголовком Заливка, чтобы развернуть список, и выберите один из следующих вариантов:

    Рисунок или текстура

    Нажмите кнопку Цвет и выберите цвет из коллекции.

    Чтобы указать степень прозрачности фонового цвета, переместите ползунок Прозрачность или введите число в поле рядом с ним. Значение прозрачности можно изменять от 0 (полная непрозрачность, значение по умолчанию) до 100 % (полная прозрачность).

    Изменение типа или цвета границы

    В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

    Чтобы изменить цвет границы, в области Формат фигуры щелкните стрелку рядом с заголовком Линия, чтобы развернуть список, и выберите один из следующих вариантов:

    “Нет линий”, “Сплошная линия” или “Градиентная линия”

    Прозрачность (используйте ползунок или введите процентное значение)

    Ширина (в пикселях)

    Применение стиля SmartArt к блок-схеме

    Стиль SmartArt — это сочетание различных эффектов, например стилей линий, рамок или трехмерных эффектов, которые можно применить к полям графического элемента SmartArt для придания им профессионального, неповторимого вида.

    Щелкните графический элемент SmartArt, стиль SmartArt которого нужно изменить.

    На вкладке Конструктор в группе Стили SmartArt выберите нужный стиль.

    Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительные параметры .

    Если вы не видите вкладку “Конструктор”, убедитесь, что выбрали графический элемент SmartArt.

    Если навести указатель мыши на эскиз, можно увидеть, как изменяется стиль графического элемента SmartArt.

    Кроме того, вы можете перемещать фигуры или изменять их размер, а также добавлять заливку, эффекты и рисунки.

    Анимация блок-схемы

    Если вы используете PowerPoint, можно анимировать блок-схему, чтобы привлечь внимание к отдельным фигурам.

    Щелкните графический элемент SmartArt, который вы хотите анимировать.

    На вкладке Анимация в группе Анимация щелкните Параметры эффектов и выберите параметр Последовательно.

    Примечание: Если скопировать блок-схему с примененным к ней эффектом анимации на другой слайд, эффект также будет скопирован.

    Как составить схему на компьютере. Как нарисовать схему в ворде

    ПОСТРОЕНИЕ БЛОК-СХЕМЫ В ТЕКСТОВОМ ПРОЦЕССОРЕ WORD

    Создание блок-схемы в текстовом процессоре Microsoft Word выполняется с помощью панели инструментов Рисование (рисунок 1). Если панель не включена, то выберите команду Вид Панели инструментов и поставьте флажок «Рисование » или щелкните на пиктограмме (Рисование) на панели инструментовСтандартная . Текстовый редактор Word позволяет создавать только векторные объекты (линии, прямые и кривые, геометрические фигуры, стандартные и нестандартные), растровые объекты вставляются как внешние объекты из файла, подготовленного другими средствами (с помощью графического редактора, сканера, цифровой камеры, графического планшета и др.).

    Рисунок 1 – Панель инструментов Рисование

    Основным средством панели Рисование , предназначенным для создания простейших объектов, является раскрывающийся список Автофигуры . В его категориях представлены заготовки для создания линий, прямых и кривых, простейших геометрических фигур, фигурных стрелок и выносных линий, чертежных элементов для блок-схем, функциональных схем и др.

    При создании и редактировании графических объектов используют следующие приемы и средства.

    Пиктограмма (Добавить объект WordArt ) позволяет создавать объекты WordArt.

    Более сложные рисунки (композиции) создаются путем комбинирования простейших рисунков. При создании сложного рисунка следует учитывать не только взаимодействие объектов с текстом, но и их взаимодействие между собой.

    Несколько простых объектов необходимо группировать в один объект командой Группировка Группировать контекстного меню или командой Группировать из раскрывающегося списка Действия . После группировки объекты уже нельзя сдвинуть друг относительно друга, и положением всей группы на странице можно управлять как единым объектом. Для группировки все объекты должны быть предварительно выделены щелчками левой кнопки мыши при нажатой клавише Shift или перемещением мыши с нажатой левой кнопкой, при выбранном инструменте (Выбор объектов ). Обратная операция Разгруппировать позволяет «разобрать» сложный объект на составляющие его простые объекты, которые при необходимости можно отредактировать, а затем заново сгруппировать.

    Управление взаимным расположением по оси Z (по нормали к плоскости рисунка) объектов, перекрывающих друг друга, осуществляется с помощью пункта Порядок контекстного меню объекта или раскрывающегося списка Действия . В рисунке каждый объект имеет собственный «слой». Объекты, созданные раньше, лежат ниже, а объекты, созданные позже, располагаются на более высоких слоях. Соответственно, при наложении более поздние объекты перекрывают более ранние. Этот порядок можно изменить, изменяя положение выделенного объекта относительно других объектов и основного текста.

    Если объекты не перекрывают друг друга, при необходимости их выравнивают между собой. Операция выравнивания выполняется до группировки. В этом случае операция группировки выполняется как закрепляющая операция. Для выравнивания нескольких объектов между собой их следует выделить и в раскрывающемся списке Действия из категории Выровнять/распределить выбрать один из пунктов. Операции выравнивания и распределения выполняются, только если группа состоит более чем из двух объектов. При распределении между объектами автоматически устанавливаются равные интервалы.

    Пиктограммы Тень и Объем позволяют придать автофигуре различные формы тени и объема путем выбора необходимого типа оформления из раскрывающегося списка.

    Основные этапы построения блок-схемы:

    включить панель инструментов Рисование ;

    отобразить координатную сетку;

    используя автофигуры и другие элементы, изобразить блок-схему;

    отменить отображение координатной сетки;

    сгруппировать все отдельные фигуры в единый объект.

    Рисунок 2 – Пример графической схемы алгоритма

    разветвляющегося вычислительного процесса

    Блок-схемы – это отличный способ объяснения сложных идей большим группам людей. В то время как существует множество программ для созданиям блок-схем за кругленькую сумму, вы можете быстро рисовать схемы профессионального уровня в МС Ворд 2003. Следуйте этой инструкции, чтобы узнать, как это сделать.

    Рисование фигур

    Создайте стартовую точку. В панели Рисование нажмите на Автофигуры. В появившемся меню выберите Схемы, и затем выберите фигуру, с которой хотите начать схему. В вашем документе появится область для рисования, внутри которой будет надпись «Создайте ваш рисунок здесь».

    Нажмите левую клавишу мыши и потяните, чтобы создать вашу первую фигуру. Когда размер фигуры будет подходящим, отпустите клавишу мыши. Начальные фигуры, как правило, являются прямоугольниками со скругленными углами или овалами.

    • Если вы хотите создать фигуры одинаковой формы, включите сетку, нажав на кнопку Рисовать в панели Рисования, затем выбрав Сетка и Поля, и затем поставив флажок под названием «Отображать сетку на экране». Сетка позволит вам создавать фигуры точных размеров.

    Создавайте другие фигуры. Используйте разные фигуры для разных понятий в вашей схеме. Каждый раз, когда используется понятие того же типа, используйте фигуру, которая обозначает его. Это улучшит читаемость вашей блок-схемы.

    Настраивайте размеры и положение фигур. Добавив текст, вы можете заметить, что он не всегда хорошо помещается в фигуру. Вы можете изменять размеры фигур, нажимая на них и перетягивая за квадратики в углах. Нажмите левой кнопкой мыши на центр фигуры и удерживайте, чтобы перетаскивать её по площади для рисования.

    Соединение схемы

    Перемещение соединительной линии. Если вы используете ломаную или искривлённую линию, вы можете менять путь, по которому она пролегает. Нажмите на соединительную линию, чтобы выбрать её. По середине линии появится квадратик, на который вы можете нажать и перемещать его. Это будет менять положение соединительной линии.

    • Похожим образом вы можете перемещать концы соединительной линии, выбрав линию, а затем нажав на конец и перетащив его к месту нового соединения.

    Добавляйте подписи к вашим соединительным линиям. В панели Рисунок нажмите на кнопку Текстовое окно. Нажмите и перетаскивайте курсор, чтобы создать текстовое окно в любой части площади для рисования. Поместите текстовое окно рядом с любой линией, которую вы хотите подписать.

    • Введите ваш текст в текстовое окно, вы можете форматировать его так же, как и любой другой текст в Ворде.
    • Чтобы удалить рамку текстового окна, кликните по ней правой кнопкой и выберите пункт Форматировать текстовое окно. В разделе Границы кликните на выпадающее меню Цвет и выберите Без границ.

    Проверка схемы. Соединив всё, проследуйте по схеме от начала до конца, чтобы убедиться, что она хорошо читается и имеет смысл. Внесите все необходимые корректировки касательно местоположения фигур и их соединений так, чтобы ваша схема была понятна.

    Модифицируйте вашу схему

    Добавьте цвета в ваши фигуры. Вы можете добавить в фигуры фоновые цвета, нажав правой кнопкой на фигуру и выбрав Форматировать автофигуру. Выберите вкладку Цвета и границы вверху окна форматирования.

    • Нажмите на выпадающее меню Цвет в разделе Заливка. Выбранный вами цвет станет фоновым в фигуре.
    • Вы можете выбрать из заранее заданных цветов или назначить ваш собственный, нажав на Больше цветов.

    Визуальное представление информации значительно облегчает восприятие, особенно если речь идет о структуре и последовательности чего-либо. Использование схемы здесь сообразнее всего. Схемы применяются не только в презентации, но и в текстах (отчетах, научных работах и т.п.). Графическое воплощение структуры служит скелетом для текста и опорой читателю. Текстовый редактор Word содержит все необходимое для того, чтобы, не используя сторонние программы, нарисовать схему в документе.

    Вам понадобится
    • Компьютер
    • Microsoft Office Word 2007 (2003)
    • Навыки начинающего пользователя
    Инструкция

    У некоторых фигур есть желтая точка для изменения очертаний (размаха стрелки, длины выноски). Наведите на нее указатель мыши, «зацепитесь» левой кнопкой и потяните.

    Чтобы переместить фигуру, наведите на нее указатель мыши, он превратится в крестообразную стрелку, зажмите левую кнопку и перетаскивайте контур в нужное место. Чтобы скопировать фигуру, нажмите и удерживайте клавишу Ctrl, одновременно левой кнопкой мыши перетаскивая ваш объект, затем отпустите кнопку.

    Чтобы скопировать несколько фигур, для начала выделите их при помощи клавиши Ctrl: зажмите ее и мышью покликайте нужные фигуры. Не снимая выделения, перетащите группу.

  • Чтобы зафиксировать несколько фигур во избежание случайного смещения, их следует группировать. Выделите группу при помощи клавиши Ctrl, как в пункте 3. Затем на выделенных объектах кликните правой кнопкой, в контекстном меню выберите команду «Группировать». Если вы пожелаете поменять расположение фигур, разгруппируйте их: нажмите на группе правой кнопкой мыши и в меню выберите команду «Разгруппировать».
  • Чтобы ввести текст в фигуру, кликните на ней правой кнопкой мыши и в контекстном меню выберите команду «Добавить текст».
  • Сразу же после вставки фигуры в ленте открывается вкладка Средства рисования – Формат. Применяйте к выделенному объекту различные параметры: цвет, объем, тень, контур – всё можно настроить вручную.
  • Создать схему можно также при помощи SmartArt.

    Приемы работы с объектами SmartArt.На вкладке Вставка выберите SmartArt. Откроется окно выбора объектов. В левой части окна перечислены типы схем. В центре даны их разновидности, и любая по клику отображается в правой части. Поскольку каждая разновидность объекта имеет свое предназначение, под эскизом дается небольшое пояснение, чтобы вам легче было сделать выбор.

  • Наиболее распространенным и удобным макетом для создания схемы является Иерархия. Выберите объект и нажмите ОК. На листе появится макет с несколькими блоками, расположенными в вертикальной иерархии: главным, помощником и тремя подчиненными (которые являются «коллегами», то есть равноправны между собой).
  • Блоки можно удалять или добавлять. Чтобы удалить блок, кликните по нему, затем нажмите Delete или Backspace.

    Чтобы добавить блок, нажмите правой кнопкой мыши в том прямоугольнике, относительно которого собираетесь добавлять. В контекстном меню выберите команду Добавить фигуру, затем конкретизируйте, где именно: выше или ниже, до или после

  • Чтобы ввести текст в блок, просто кликните по слову «Текст» и начинайте печатать. Другой способ – ввод в области текста. Найдите выступ слева на контуре схемы, кликните по нему. Отобразится маркированный список с отдельной строкой для каждого блока.
  • Меню объектов SmartArt располагает богатым выбором элементов стиля. Сразу после вставки объекта открывается вкладка Работа с объектами SmartArt. Там можно настроить вид, положение в пространстве, тень, цвет и пр. Оцените статью!

    Рисование электрических схем в программе Microsoft Word

    Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

    Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

    Установка шаблона для рисования электрических схем.

    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

    Описание панели инструментов для рисования электрических схем.

    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

    Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

    Рисунок 3. Мени Шаблоны.

    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    – вызов редактора формул;
    – вставка символов;
    – отображения панели Схема.

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.

    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

    Достоинства:
    – нет необходимости устанавливать специальные программы;
    – простота создания несложных электрических схем;
    – бесплатное распространение описанного шаблона;
    – возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    – сложность создания электрических схем по ГОСТу;
    – при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    – небольшой набор компонентов для рисования электрических схем.

    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

    Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

    Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Как рисовать схемы в Word

    Как рисовать схемы в Word

    Как рисовать схемы в Word

    Какая презентация или доклад обходится без схем?
    Далее в статье я расскажу, как нарисовать схему с помощью стандартных фигур.

    Где находятся элементы схем и как ими пользоваться

    1. На ленте нажимаем вкладку «Вставка», а затем кнопку «Фигуры» — появится панель на которой нарисованы стрелочки, линии, прямоугольники.
    Если нужно нарисовать ромб, на ленте нажимаем вкладку «Вставка», а затем кнопку «Фигуры» на появившейся панели во фрейме «Основные фигры» в первом ряду находим седьмую фигуру — ромб.

    2. Чтобы добавить текст в схему, нужно выделить объект (блок, ромб) и нажав правую кнопку мыши, выбрать в появившемся контекстном меню команду — « Добавить текст »

    Добавляем текст в фигуру

    2.1. Так же текст можно выбрать как отдельный блок, чтобы сделать подписи вне схемы.
    На ленте нажимаем вкладку «Вставка», а затем кнопку «Фигуры» на появившейся панели, выбираем первую фигуру — «надпись».

    Дополнительные вопросы

    1. Как сделать схему в Word красивее?
    Ответ: Если вы печатаете документ, то красота выражается в строгости оформления, если для стенгазеты, то можно воспользоваться заливкой фигур, выбрать большую толщину линии, выбрать цвет линии.
    Но самый простой способ — не рисуйте каждый раз одинаковые объекты, а копируйте и вставляйте — все будет одинаковых размеров, так Ваша схема будет выглядеть лучше.

    2. Обязательно ли группировать объекты?
    Ответ: Если у вас много линий, прямоугольников и прочего в схеме, а схему нужно перетаскивать или уменьшать, то конечно лучше группировать все объекты.
    Сделать группировку можно выделив все объекты, удерживая нажатой клавишу Shift, а затем навести курсор на выделенные объекты и нажать правую кнопку мыши, в появившемся окне выберите — « Группировать »

    3. Что за прозрачный квадрат мешает рисовать схемы?
    Ответ: Если на вашем листе появится «полотно» — такая прямоугольная штука, сразу нажимайте кнопку Esc.
    Рисовать схемы, по моему, лучше без полотна, а если вы оставили полотно, то рисуя большую схему придется растягивать полотно.

    Спасибо за внимание.
    Эту статью написал для Вас, Титов Сергей.

    Сообщения по теме:

    Комментарии (60)

    1. Bububu 28.04.2011 #

    как сделать схему сложную в ворде 2007 года?? чтобы потом эту схему как единый объект полностью можно было копировавь?

    Bububu, посмотрите видео — http://www.youtube.com/user/Sergio97788?feature=mhsn , после того, как сделаете схему, нажмите на клавишу ctrl и выделите все объекты, а затем сгруппируйте.

    Спасибо огромное))наконец-то я научилась делать блок-схемы!

    Спасибо, я не могла найти пиктограмму «выделить объекты», а оказалось — это клавиша SHIFT.

    Здравствуйте! у меня вот такая проблема: я нарисовала блок схему, ворд 2003, не могу с черновика скопировать ее), и еще в саму блок схему у меня текст добавляется, но после самой схемы не могу ничего дальше писать (в смысле курсор вверху и я текст не могу добавить) вниз блок схемы самой курсор не уходит(
    беда прямо

    все, как текст после блок схему с трудом получилось (курсор в верху оставался)
    а вот как копировать блок схему в нужный документ-вопрос остается открытым! помогите пожалуйста

    Олеся, выделяете все элементы схемы, предварительно нажав клавишу Ctrl, потом все группируете (правой кнопкой мыши — Группировать) и выделив, скопировав схему, вставляете в нужный документ.
    Правка / Копировать (Ctrl + C)
    Правка / Вставить (Ctrl + V)
    Если вы рисуете в Paint, то там тоже можно выделить, скопировать и вставить в нужный Вам документ.

    Спасибо огромное. прям спасли ситуацию)))очень помогли.

    и где тут рисование

    Рисовать можно не только карандашом, но и прямоугольниками, треугольниками, линиями, а если тяжело вникать в текст, то есть ссылка на видео.
    Так же прошу принять участие в опросе — http://www.lamer-stop.ru/2011/07/06/kakuyu-mysh-kupit-besprovodnuyu-ili-s-provodom.html

    как сделать схему сложную в ворде 2007 года?

    каля маля, если там как в word 2010, то на закладке «Вставка» есть кнопка «Фигуры», а дальше так же как и в word 2003

    А можно ли в Word переворачивать текст вписанный в блок-схему (например развернуть его на 90градусов)
    спасибо

    Ксения, выделяете объект, затем появляется вкладка «Формат», а на ней инструмент «направление текста».

    где находится «сетка» в рисовании?

    Катя, закладка «Вид» — сетка (во фрейме «Показать»).

    Спасибо всем мне очень помогли ваши советы теперь я могу самостоятельно схемы рисовать, не только ручкой и карандашом, а еще и с помощью ромбиков и стрелочек!

    как мне выставитъ карандаш или ленейку в wordpad?

    ваня, линейка на закладке «Вид», поставьте галочку и схемы лучше рисовать в ворд или других программах Microsoft Office.

    Мне нужно в ворде 2003 одну картинку наложить на другую как это сделать подскажите пожалуйста

    Юлия, выделите рисунок, кликните правой кнопкой мыши и в контекстном меню выберите обтекание текстом «Перед текстом». Тогда у вас рамка станет не черной, а кружочками и рисунки можно будет перетаскивать и растягивать.

    подскажите, как аккуратно в середину текста вставить блок-схему нарисованную в другом документе?

    Asya, можно сделать рисунком и выставить обтекание.
    Можно сгруппировать и скопировать.

    Подскажите, пожалуйста, как в верде создать диаграммы?

    Даша, создаете в эксель, а потом копируете в Power Point и даже если нажмете на кнопку «Создать диаграмму», то Вас все равно перебросит в эксель.
    Получается, что по другому никак.

    Здравствуйте, подскажите пожалуйста, как после блок-схемы ввести текст? Курсор не встает ниже…

    Yana, нажмите (для 2010) «Вставка», «Фигуры» и выберите инструмент «Надпись», затем растяните полотно для добавления надписи и печатайте.
    Видимо у Вас после блок схемы только фон слайда и никакой емкости для текста нет, поэтому и не печатает.
    Можно скопировать с соседнего слайда форму для текста, с помощью маркеров по краям изменить размер формы и в нее напечатать текст.

    А для 2003 го как это сделать?

    Yana, под рукой программы нет, но скорее всего так же или копируйте блок с текстом из соседнего слайда, удаляйте текст и печатайте свой.

    Здравствуйте!Подскажите,как перенести состроенную схему из одного вёрд документа в другой.Делала так:если у вас много линий, прямоугольников и прочего в схеме, а схему нужно перетаскивать или уменьшать, то конечно лучше группировать все объекты, сделать это можно выделив все с нажатой клавишей Shift, а затем навести курсор на выделенные объекты и нажать правую кнопку мыши, в появившемся окне выберите — « Группировать »
    Но у меня нет вообще «Группировать»!!

    Таня, попробуйте выделить все сразу при нажатой левой клавиши мыши, копировать и вставить.

    я не могу линию к линии подставить она или не доходит или перекидывается подскажите пожалуйста

    Елена, на закладке «Формат» (выделите линию), инструмент «обтекание текстом», попробуйте «перед текстом» выбрать.

    Ничего толкового вы не сказали, к сожалению(

    Скажите, пожалуйста, как в блок схеме сделать надпись над соединительной линией (типа «да» или «нет»). Пыталась с помощью надписи, но там просто текст не получается или я не знаю, как убрать обрамление. Текст в квадрате получается. Спасибо.

    Ирина, если выделить этот текст с рамкой, то на закладке «Формат» есть кнопка «Контур фигуры», там можно выбрать «нет контура». Так же и в предыдущих версиях офиса.

    Спасибо, все получилось.

    Как откючить шаг при рисовании схемы?

    Татьяна, видимо я не замечал этой настройки, — где Вы ее нашли?

    Как найти функцию вытирания (ластик)в 2003 ворде? Признателен за ответ.

    Николай, что Вы хотите вытирать?
    Там все что видите объекты, — их нужно выделять и удалять с помощью клавиши del и команды вырезать.
    Например линии и другие фигуры нужно выделять курсором мыши, чтобы вокруг появились маркеры и нажимать клавишу del или «вырезать» в контекстном меню.

    Руководство устарело.Для последнего Word графические элементы нужно искать во вкладке «формат»

    Skajite pojalyusta u menya word 2003 ya ne mogu nayti lastika

    Zolushka, там нет ластика, работа идет с готовыми объектами.

    Подскажите схему сделала, а вписать туда текст в каждый квадратик не могу. Подскажите пожалуйста как это сделать.

    Татьяна, наводите на квадрат курсор и кликнув правой кнопкой мыши вызываете контекстное меню.
    В контекстном меню выбираете «добавить текст» и так для каждого блока.

    Как нарисовать крест со сторонами 3.2 см?

    Настя, нарисовать линию такой длины, а потом ее копировать, разворачивать и собирать как схему.

    Скажите, пожалуйста, как в схеме вдоль стрелок сделать надписи?

    Ольга, фигура «текст», можно расположить над стрелками и вписать нужное содержание.
    Самая первая в списке фигур, с буквой «А».

    Не удалось воспользоваться предыдущим советом и сделать надпись над стрелкой. Пожалуйста, если можно подробнее объясните «чайнику». Спасибо.

    Таня, В нашли фигуры?
    Вкладка «Вставка», кнопка «Фигуры».

    Нажав на кнопку откроете меню и выберите под заголовком «Основные фигуры» кнопочку при наведении на которую появляется слово «надпись».

    Затем курсор станет крестиком и это значит, что можно нажать на левую кнопку мыши и удерживая ее растянуть прямоугольник (полотно) для ввода текста.

    Если не получится растягивать потренируйтесь в пустом документе, чтобы размещать текст там, где хотелось бы.
    Так же потренируйтесь выделять прямоугольники для ввода текста (они первоначально с рамкой), подведя курсор к рамке и кликнув левой кнопкой мыши.
    Курсор превратится в крестик с разнонаправленными стрелочками (с помощью такого курсора можно перетащить фигуру на новое место), а по углам рамки появятся белые кружочки (маркеры) с помощью которых можно увеличивать размер формы.

    Подскажите пожалуйста как на уже сделанный алгоритм наложить полотно?

    Юлка, сложность в том, что выделять объекты тяжело, так как может выделяться то, что под полотном.
    Поэтому можно разместить полотно в стороне, а затем перетащить куда нужно.
    Так же выделив любой объект, можно подвинуть его с помощью клавиатуры.

    Если будет белый фон, то нужно посмотреть появились ли новые вкладки при выделении полотна.
    Если появились, то там (на вкладке) наверняка есть кнопка «заливка фигуры».
    Выбираем «нет заливки» и получаем прозрачный фон.

    Здравствуйте! Подскажите пожалуйста — как в Ворде 2010 сделать привязку линий и стрелок к прямоугольникам, чтобы при перетаскивании концов линий или стрелок или самого пярмоугольника остальные привязанные к этому объекту оставались на месте дальними частями и только местами привязки к передвигаемому объекту перемещались за ним без разрывов, то есть надо только прямоугольник переместить, но если он сгруппирован с линиями и они за ним перетаскиваются (а должны оставаться на месте и только в местах привязки с самим прямоугольникам следовали за перемещаемым объектом растягиваясь или стягиваясь.
    Надеюсь доходчиво объяснил, хоть и длинно вышло.
    Заранее спасибо!

    Подскажите пожалуйста,как написать текст после схемы?Курсор туда не ставится

    Юлия, а до можно поставить, а затем схему опустить вниз, чтобы появился второй лист?
    Скорее всего схема в самом низу и там, где Вы хотите печатать область колонтитулов — то есть там можно только номер страницы вписать.
    То есть у Вас выход в том, чтобы расширить границы области в которой можно что-то вписать.
    Либо добавить еще один лист и двойным кликом установить там курсор.

  • Как нарисовать схему на компьютере самому

    Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

    Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

    Установка шаблона для рисования электрических схем.

    Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

    Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

    Рисунок 1. Диалоговое окно открытия документа.

    Далее делаем по пунктам, отмеченным на рисунке:
    1. В выпадающем списке тип документа ставим – Все шаблоны Word.
    2. В окне проводника указываем путь до скачанного файла Normal.dot.
    3. Выбираем файл Normal.dot.
    4. Нажимаем кнопку Открыть.
    Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

    Описание панели инструментов для рисования электрических схем.

    Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

    Рисунок 2. Панель для рисования электрических схем.

    Здесь мы видим:
    1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
    2. Стандартную панель инструментов с некоторыми дополнительными функциями.
    3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

    Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

    Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
    Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

    Рисунок 3. Мени Шаблоны.

    Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

    С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

    Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
    – вызов редактора формул;
    – вставка символов;
    – отображения панели Схема.

    Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

    Рисунок 4. Панель Схема.

    На панели имеются следующие блоки:
    1. Кнопка вызова окна привязки объектов к сетке.
    2. Группа инструментов для форматирования объекта.
    3. Группа инструментов вставки стандартных объектов.
    4. Группа инструментов вставки объектов из библиотеки элементов.

    Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

    Рисунок 5. Библиотека инструментов для рисования электрических схем.

    Создание электрических принципиальных схем.

    Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

    Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

    Рисунок 6. Пример создания схемы в программе Microsoft Word.

    Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

    Достоинства:
    – нет необходимости устанавливать специальные программы;
    – простота создания несложных электрических схем;
    – бесплатное распространение описанного шаблона;
    – возможность сохранения схемы в форматах pdf, html.
    Недостатки:
    – сложность создания электрических схем по ГОСТу;
    – при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
    – небольшой набор компонентов для рисования электрических схем.

    Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

    Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

    Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

    Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Чертим план дома от руки или чертим план на компьютере? Что выберешь сегодня ты? Я советую пробовать выбрать оба варианта, но финальную работу доверить современным технологиям.

    Программ планировщиков сегодня огромное количество. Платные и бесплатные, профессиональные и непрофессиональные, простые и замороченные. Запутаться легко, да и времени на изучение можно потратить очень много.

    Чтобы начертить план дома мечты, надо выбрать самую лучшую для конкретной задачи. Поэтому я сделала обзор программ, которые на мой взгляд являются самыми известными и доступными как для профессионалов, так и для тех, кто впервые столкнулся с задачей: нарисовать план дома к ремонту.

    Светлана Неустроева

    Специализированная программа созданная фирмой Graphisoft. Предназначена не только для профессиональных архитекторов и дизайнеров, но и для неискушенных пользователей – людей, занятых перепланировкой квартиры, постройкой дома и благоустройством участка.

    Из больших плюсов – считается удобной и простой. Работает в 2D и 3D. Надо учесть, что за 1 день освоить нереально, но через неделю план квартиры точно начертите, и сможете виртуально погулять по ней.

    Программа лицензионная. Средний уровень сложности.

    из тех документов студии “На волне декора”

    Программа, в которой выполняются все профессиональные чертежи студии.

    Двух и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.

    Это программа для очень широкого использования. Применима не только для архитектуры и дизайна, а для проектирования всего, что необходимо придумать, отчертить и воплотить в жизнь.

    Специально для повседневных нужд архитекторов была разработана AutoCAD Architecture. Девиз авторов: чертежи теперь – не рутина.

    Могу отметить, что программа непроста в изучении и потребует времени и терпения.

    Высокий уровень сложности.

    “Моделируйте все, что захотите. Обновите интерьер своей гостиной. Придумайте новую мебель. Создайте модель своего города для Google Планета Земля. Возможностям использования SketchUp нет предела.” – девиз программы.

    Одна из самых перспективных программ на сегодняшний день. Времена изменились, и сегодня Скетчап уже не так прост в освоении, но все так же интуитивно понятен. Безграничные возможности программы делают ее незаменимым помощником среди архитекторов, дизайнеров и декораторов.

    sketchupbook.com

    Моя самая любимая и основная программа.

    Полноценного учебника на русском языке нет. На youtube доступны отличные начальные уроки.

    Есть онлайн версия, без скачивания. Есть платная версия Про для полноценной работы. Описание преимуществ займет не одну страницу. Так что пробуйте. В видеомультике можно посмотреть возможности программы. Такие видео прогулки по будущему дому помогут лучше понять, что конкретно хочется и к чему стремитесь вы при создании интерьера.

    В платной версии ПРО вам предоставиться возможность делать красивые чертежи и работать активно с планами и разрезами.

    4. SWEET HOME 3D

    www.sweethome3d.com

    Бесплатное приложение для дизайна интерьера. Ориентирована на людей, которым надо быстро, для себя сделать подготовку к ремонту.

    Программа очень простая в освоении и в использовании. Есть большой набор мебели и декора. Каждой тумбочке (ковру, картине и т.д.) можно задать высоту-ширину-глубину, а также цвет и текстуру.

    Единственное, что мне не нравится – нет возможности построить точный 2D план с расстановкой мебели. Только ориентировочный.

    Низкий уровень сложности.

    5. ARCON Small Business.


    Упрощенная версия программы ArCon. Здесь отсутствуют функции, необходимые для профессионального проектирования, программа максимально подходит для частного использования для дизайна собственного загородного дома, либо разработки дизайна фасада дома, для перепланировки дома или отдельного помещения.

    Программа создает объект в двухмерном пространстве и дает возможность «погулять» в будущем «доме мечты».

    Средний уровень сложности.

    6. Семейство продуктов ADOBE.

    проект студии “На волне декора”

    Photoshop и Adobe Illustrator (AI) – являются профессиональными программами, но могут заинтересовать и любителей.

    PHOTOSHOP – самая известная программа. Несмотря на то, что изначально была разработана как редактор различных изображений, в данное время она широко используется в различных сферах.

    ILLUSTRATOR – задуманный как редактор векторной графики, используются сегодня в самых разных целях.

    Эти программы нельзя назвать сверхсложными, но на каждую придется потратить время для изучения.

    Если они уже есть в компьютере и вы умеете ими пользоваться на хорошем уровне, то считайте, что Фотошоп и АИ заменят бумагу, линейку и карандаш.

    Все действия по черчению плана эдинтичны черчению от руки. Только вместо бумаги – экран. А вместо карандаша мышка.

    Средний и высокий уровни сложности

    7. COREL – программа для работы в векторной графике. Очень схожа с АI. При любви к ней и навыках работы – также заменяет бумагу и карандаш.
    Средний и высокий уровни сложности.

    Очень простая в освоении и интуитивно понятная программа.Полный обзор данной программы был сделан по просьбе разработчиков и его результаты, мой отзыв и краткое руководство к работе найдете вот ТУТ

    Для кого программа? Рассказывают авторы проекта:
    “Roomtodo это разработка, предназначенная для новоселов и планирующих ремонт помещения. При желании получившийся дизайн можно опубликовать в Фейсбуке или встроить в свой сайт (как YouTube ролик).

    Советую всем новичкам и совсем неискушенным в компьютерах от чистого сердца.

    9. KITCHENDRAW Советую начинающим!

    пример плана в Китчендроу

    Программа разработана специально для проектирования кухонь и ванных комнат. Простой и понятный интерфейс. Сегодня уже есть много ознакомительных и обучающих уроков на русском языке. Не смотря на заявленные производителем ограничения в использовании, программа позволяет легко создать план не только кухни, но и всей квартиры.

    Сегодня существует много библиотек готовой мебели для использования в Kitchendraw. Можно даже научиться самим моделировать предметы интерьера и присвоить текстуры красивые.

    Несколько лет назад я активно ей пользовалась для быстрой подачи идей.

    пример работы в Kitchendraw

    Очень удобна тем, что можно работать в двух форматах – 2d и 3D.
    На плане размещены все необходимые размеры. И они точные, в отличии от других планировщиков. Неоценимый плюс – очень быстрая обработка файла в режиме “фотореализм”.

    Низкий, средний и высокий уровни сложности.

    10. ПЛАНИРОВЩИК ИКЕА

    “Пусть кухня вашей мечты станет реальной” – заголовок программы на официальном сайт.

    Очень простая, не требующая загрузки на свой компьютер программа. Нужен интернет и внимательно прочитать инструкцию к работе. (Также можно загрузить и оффлайновую версию программы на официально сайте Икеа).

    Интерфейс понятен, не перегружен информацией. Программа ориентирована на продукцию ИКЕА, но будет полезна, даже если и не собираетесь приобретать данную мебель – можно оценить комнату в объеме и с мебелью.

    Полезна тем, кто изначально нацелен на приобретение продукции от компании ИКЕА:
    можно не только распланировать интерьер, но и сразу посчитать его стоимость.
    Неудобна тем , что нет возможности построить 2х мерный план. Низкий уровень сложности.

    11. ICOVIA ROOM PLANNER

    Еще один очень любимый мой ресурс. Простой. Программой пользуются многие продавцы мебели и предметов интерьера за рубежом. Она работает в онлайн режиме. Все что необходимо –интернет и регистрация. Большая база моделей мебели. Удобный интерфейс. Можно сохранять свои планы. Есть черно-белый и цветной режимы.

    Работает с метрической и американской системами измерений.

    12. FLOORPLAN 3D

    Простая и удобная компьютерная программа для перепланировки квартиры, дизайна дома, реконструирования офиса. При всей своей простоте и удобстве, программа обладает многими свойствами профессиональных приложений.

    Программа проста в освоении. К ней прилагается довольно не плохой учебник. Библиотека моделей незамысловатая, но для планировки вполне достаточно.

    Низкий и средний уровни сложности.



    Продолжаем обзор программ:

    В нашу жизнь стремительно врываются новые технологии и мы стали обладателями планшетов.

    Читайте статью с ОБЗОРОМ лучших приложений для IPAD, с которыми сама познакомилась и нашла их полезными. С отзывами вы можете ознакомиться в applestore, стоимость их невелика, есть также бесплатные.

    Я вам дала небольшой список классных программ. Выбирайте тот, который больше всего удобен, понятен и полезен в данный момент для решения определенной задачи.

    А задача простая и сложная одновременно: нарисовать план своего дома или квартиры. Никто не ограничивает Вас в использовании сразу нескольких программ. Даже очень удачно может быть для некоторых построить план от руки, а смоделировать 3D в другой программе, например, в Sketchup.

    Когда мы будем говорить именно о расстановке мебели, я еще вернусь к планировщикам и некоторые из них рассмотрим более детально.Как начертить ПЛАН квартиры и дома от руки читаем в статье “Чертим план карандашом”.

    А также: важные знания для создания планов дома мечты:

    ОБМЕР дома мечты – как сделать правильно.
    МАСШТАБ – что это такое и как работает.

    Спасибо за внимание! Оставайтесь со мной и обязательно делитесь с друзьями идеями блога “На волне декора” и ждите новых интересных статей! И….

    Блог “На волне декора” – некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась – я буду признательна за небольшую материальную поддержку. Спасибо!

    Технический план – это специальный документ, воспроизводящий определенные данные по требуемому объекту с обязательным указанием информации о сооружениях и зданиях, а также о помещениях или объектах незавершенного строительства, а также его характеристиках.

    При составлении графической части технического плана объектов недвижимости: будь-то здания, сооружения, объекты незавершенного строительства и прочее, необходимо воспроизводить данные о земельном участке. Далее обязательно указывать месторасположение объекта недвижимости на участке со всеми его особенностями по размещению относительно других объектов. При разработке технического плана помещения, его графической части, необходимо отображать план-решение либо части этажа, либо целого этажа здания с указанием в плане непосредственного расположения необходимого помещения. Если в здании или сооружении этажность отсутствует, графический план может отражать только часть сооружения или здания с обязательным указанием месторасположения анализируемого помещения в масштабе…

    Мы готовы представить вам уникальный проект, который поможет вам, не имея специальных навыков и знаний в области инженерно-строительных и проэктировочных работ, самостоятельно разработать или подобрать необходимое помещение по параметрам, которые будут актуальны именно и только для вас! Никаких тяжелых и непонятных программ типа Автокада или Coral Draw, теперь Вы с легкостью можете строить или подбирать характеристики под свой личный проект прямо на странице нашего портала. Увлекательное занятие, больше не сопряжено с нудным поиском в интернете необходимого объекта недвижимости по заданным параметрам, вы в какой-то мере даже чуть-чуть погружаетесь в детство, строя и моделируя свое собственное помещение, которое впоследствии обязательно найдет свое отражение в реальности!

    Как нарисовать принципиальные схемы в Word? | от Saint Asky

    Может использоваться несколько обработчиков!

    Step3.2: Rotation and Alignment

    Используйте панель инструментов здесь, на которой вы можете выполнять все вращение, выравнивание, зеркальное отображение и т. Д.

    И скажу вам по секрету, вы можете использовать короткие клавиши, такие как « Пробел » , чтобы повернуть символ на 90 градусов. Все сочетания клавиш перечислены в Справочном руководстве AxGlyph.

    Также вы можете определить свои собственные сочетания клавиш, например «W» для провода.Давай сделаем это!

    Щелкните правой кнопкой мыши символ и установите HotKey. Выберите «W» и нажмите «ОК». Затем, когда вы нажмете «W», на холст появится проволока. Это очень полезно при рисовании принципиальных схем.

    Кроме того, вы можете определить «I» для IGBT, «R» для резисторов, «L» для катушек индуктивности, «C» для конденсаторов. Просто попробуйте!

    Шаг3.3 Подключите все

    Используйте провод «W» для соединения элементов схемы. Также есть желтая ручка для провода, чтобы отрегулировать его расположение. Конечные точки автоматически соединятся, когда они приблизятся и станут зелеными.

    Шаг 3.4: Добавить в Word

    Теперь мы добавили диаграмму в Word. Просто закройте окно AxGlyph, и диаграмма появится в Word.

    Если вы хотите отредактировать его, просто дважды щелкните фигуру, появится всплывающее окно AxGlyph, и вы сможете продолжить редактирование диаграммы.

    Вставить диаграмму в Word

    Интегрировано с Office

    AxGlyph более мощный и простой в использовании, чем стандартные инструменты рисования, включенные в Microsoft Office и G Suite. Любой рисунок AxGlyph можно вставить в Word, Excel, PowerPoint, а также в Google Docs и Sheets.

    Проще, чем Visio®

    AxGlyph - это альтернатива Visio, работающая в Windows. SmartDraw - это простая, мощная и доступная альтернатива Visio, обладающая лучшими в отрасли возможностями импорта и экспорта Visio.

    Быстрое начало работы

    AxGlyph работает на любом ПК с ОС Windows. Он включает шаблоны диаграмм быстрого запуска для более чем 100 различных типов диаграмм, от блок-схем до координатных графиков. Мощное автоматическое форматирование означает создание идеальных макетов за считанные минуты.

    Как создать принципиальную схему?

    Хотите создать принципиальную схему? Мы познакомим вас с принципиальной схемой и расскажем, как создать принципиальную схему с помощью нашего программного обеспечения для принципиальных схем.

    Что такое принципиальная схема?

    Принципиальная схема (также известная как элементарная схема, электрическая схема или электронная схема) - это визуализация электрической цепи. Он показывает поток и отношения между компонентами в электрической цепи. Принципиальные схемы также визуализируют физическое расположение проводов и компонентов, соединяющих их в различных электронных системах.

    Назначение принципиальных схем

    Принципиальные схемы создаются как эскизы схемотехники.Принципиальная схема обеспечивает графическое представление физического расположения всех компонентов в цепи и связей между ними. Техник создает принципиальную схему в качестве руководства для реализации схемотехнического проектирования или связи.

    Принципиальные схемы

    Принципиальная схема - это графическое изображение электрических цепей. Он представляет собой схематическую иллюстрацию, которая показывает отношения между компонентами в цепи. На рисунке выше показана принципиальная схема, которая дает представление о том, как выглядят символы принципиальной схемы.

    Как нарисовать принципиальную схему?

    1. Выберите Diagram> New из главного меню.
    2. В окне New Diagram выберите Circuit Diagram и нажмите Next .
    3. Выберите существующий шаблон принципиальной схемы или выберите Пустой , чтобы создать его с нуля. Щелкните Далее .
    4. Введите имя диаграммы и щелкните ОК .
    5. Перетащите нужный символ принципиальной схемы из палитры на холст.Подключите их с помощью соответствующих соединительных линий.
    6. Когда вы закончите, вы можете экспортировать диаграмму как изображение (JPG, PNG, PDF, SVG и т. Д.) И поделиться ею с друзьями или коллегами (Проект > Экспорт> Активная диаграмма как изображение… ).

    Как создать принципиальную схему

    НАЧАЛО РАБОТЫ

    Очень немногие принципиальные схемы, особенно созданные новичками, создаются с нуля. Пока вы не научитесь создавать свои собственные принципиальные схемы, начните с существующего изображения.Это изображение может быть предоставлено вашим учителем или руководителем. Вы также можете найти его в Интернете. С помощью нашей функции импорта Visio вы также можете загрузить любые существующие файлы Visio в Lucidchart и перейти оттуда.

    1. Зарегистрируйтесь для получения учетной записи Lucidchart.

    2. Перейдите в Мои документы.

    3. Щелкните Создать> Новый документ.

    4. Изучите и начните с шаблона принципиальной схемы в разделе UML нашей библиотеки шаблонов или создайте новый документ в Lucidchart.

    ДОБАВИТЬ ФОРМЫ И СИМВОЛЫ

    5.Затем определите цель своей принципиальной схемы. Вы объединяете несколько схем в одну? Добавляете новые компоненты в существующую схему? Убедитесь, что вы понимаете масштаб вашего проекта, в том числе, сколько времени он займет.

    6. Пришло время нарисовать принципиальную схему. Начните с основного обзора проводных соединений. В Lucidchart вы можете рисовать линии, представляющие соединения, нажав «L» на клавиатуре, а затем щелкнув и перетащив мышью. Форматирование строки можно изменить, выбрав строку и щелкнув правой кнопкой мыши или выбрав один из параметров на панели свойств в верхней части страницы.

    7. При необходимости добавьте компоненты в схему. Обязательно просмотрите всю библиотеку форм принципиальной схемы, чтобы убедиться, что она содержит нужные вам элементы. Если этого не произошло, вы можете легко загрузить изображение со своего рабочего стола или выполнить поиск в редакторе дополнительных значков.

    8. Когда вы поместите источник питания на схему, выберите его одним щелчком мыши. Это вызовет меню, в котором вы можете указать его метку, ориентацию и заряд. Еще раз убедитесь, что вы указываете правильное значение для каждого компонента.

    9. Продолжайте добавлять элементы к своей принципиальной схеме, пока она не представит все соединения между устройствами, включая соединения питания и сигналов. Помните, что принципиальные схемы обычно не отражают физическое расположение компонентов.

    ПРОВЕРИТЬ СВОЮ РАБОТУ

    10. Ваша диаграмма почти завершена. Но прежде чем приступить к использованию, задайте себе следующие вопросы:

    • Широко ли доступны компоненты этой диаграммы?

    • Схема ведет себя должным образом?

    • Насколько легко понять диаграмму?

    В качестве последнего шага отнесите свою принципиальную схему кому-нибудь, кому вы доверяете, и спросите, имеет ли она смысл.Этот человек должен иметь точку зрения со стороны, которая может внести ценный вклад в вашу работу.

    Как нарисовать принципиальную схему в Autocad?

    Как нарисовать схему в AutoCAD?

    Как нарисовать простую электрическую схему в AutoCAD или LT

    1. Как создать электрический чертеж с помощью нашей надстройки библиотеки электрических символов для AutoCAD и LT. …
    2. Выберите британские или метрические символы. …
    3. Определите масштаб и вставьте чертежный лист.…
    4. Проверьте и отрегулируйте настройки чертежа. …
    5. Затем нарисуйте электрическую схему.

    Как создать блок-схему в AutoCAD?

    Создание блока

    1. Перейдите на вкладку "Вставка" панель "Блок" "Создать блок".
    2. Введите имя блока.
    3. Щелкните «Выбрать объекты» и выберите графический символ и атрибуты для включения в метку отметки.
    4. Для «Вставить единицы» выберите «Без единиц измерения».
    5. Продолжите создание блока, как описано в «Диалоговом окне определения блока» в справке AutoCAD.

    По каким правилам делать принципиальную электрическую схему?

    Принципиальные схемы нарисованы с использованием стандартных символов и следующих определенных правил: - 1) Схема нарисована линейкой и карандашом. Всегда начинайте с обрисовки его общей формы, которая представляет собой прямоугольник. - 2) Стандартные символы различных электрических компонентов расположены, предпочтительно, посередине каждой стороны.

    Что такое чертеж AutoCAD?

    AutoCAD - это программа для автоматизированного проектирования, разработанная компанией Autodesk (отсюда и название AutoCAD).Он позволяет рисовать и редактировать цифровые 2D- и 3D-проекты быстрее и проще, чем вручную. … С AutoCAD вы можете легко изменять конструкции и управлять ими.

    Как вы делаете электрические чертежи?

    Как рисовать электрические схемы

    1. Начните с набора электрических символов, соответствующих вашей схеме.
    2. Нарисуйте цепи, представленные линиями.
    3. Перетащите символы в цепи и соедините их.
    4. Используйте переходы между линиями, если необходимо пересечь какие-либо линии.

    Для чего используются блоки в AutoCAD?

    В контексте AutoCAD блоки - это набор геометрических фигур, которые действуют как единый объект, и их можно многократно использовать в чертеже. Блоки, которые используются в чертеже, называются ссылками на блоки, и если вы изменяете блок, все его ссылки изменяются автоматически.

    Как сохранить чертеж как блок в AutoCAD?

    Справка

    1. Перейдите на вкладку "Вставка" панель "Блок" "Редактор блоков". Находить.
    2. Перейдите на вкладку «Редактор блоков» панель «Открыть / сохранить» «Сохранить блок как». Находить.
    3. В диалоговом окне «Сохранить блок как» введите имя для нового определения блока.
    4. Установите флажок «Сохранить определение блока в файл чертежа». Щелкните ОК.
    5. В диалоговом окне "Обзор файла чертежа" нажмите "Сохранить".

    Как сделать гидравлический контур в AutoCAD?

    Вставка символов гидравлической схемы

    1. Щелкните вкладку «Схема» панель «Вставить компоненты» «Вставить гидравлические компоненты».…
    2. В диалоговом окне «Вставить компонент: гидравлический символ» установите флажок «Вертикально».
    3. В диалоговом окне «Вставить компонент: гидравлический символ» щелкните значок «Клапаны общего назначения».
    4. В диалоговом окне «Гидравлика: общие клапаны» нажмите «Запорный клапан открыт».

    Как сделать схему?

    Построить схему

    1. Маленькая лампочка (или лампочка фонарика)
    2. 2 батареи (с правильным напряжением для вашей лампочки)
    3. 2 провода с зажимом типа «крокодил» или алюминиевая фольга *
    4. Скрепки.
    5. Изолента (также можно использовать скотч®)
    6. Держатель лампы (опция)
    7. Держатели батарей (опционально **)

    Каковы 3 требования к цепи?

    Чтобы произвести электрический ток, необходимы три вещи: источник электрических зарядов (электронов), которые могут свободно течь, какая-то форма толчка для перемещения зарядов по цепи и путь для переноса зарядов. Путь для переноса зарядов обычно представляет собой медный провод.

    Схема подключения?

    Схема подключения - это упрощенное условное графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.

    Как нарисовать однолинейную диаграмму?

    1. Установить базовое напряжение через систему. …
    2. Рассчитайте реактивное сопротивление генератора. …
    3. Рассчитайте реактивное сопротивление трансформатора. …
    4. Рассчитайте реактивное сопротивление линии передачи. …
    5. Рассчитайте реактивное сопротивление двигателей. …
    6. Изобразите диаграмму реактивного сопротивления.…
    7. Рассчитать условия эксплуатации двигателей. …
    8. Рассчитайте напряжение на клеммах генератора.

    Что такое однолинейная диаграмма в AutoCAD?

    По умолчанию AutoCAD Electrical содержит библиотеку схем и подбиблиотеку однолинейных схем. Это позволяет пользователю разместить два разных представления одного и того же компонента.

    Бесплатная программа для создания электронных схем / схематических чертежей - Загрузить

    Электронная схема / список программного обеспечения для рисования

    Эта статья представляет собой попытку перечислить все доступные программы для построения схем.Прежде чем составить этот список, я принял во внимание множество критериев. Вы знаете, что есть бесплатное программное обеспечение, платное программное обеспечение, условно-бесплатное программное обеспечение, и будут различия в качестве программного обеспечения, удобстве использования, сложности и т. Д. Я попытался включить как можно больше программного обеспечения. Например, если есть инструмент, который помогает только в базовом рисовании, но действительно удобен для пользователя, так что новичок может рисовать принципиальную схему электроники, я бы подумал о добавлении этого конкретного программного обеспечения. Схематическое или электронное схематическое рисование не сложно выучить, вы можете улучшить его с практикой.Ну, есть некоторые стандартные методы, которые вы должны помнить во время рисования. Мы напишем статью о стандартных методах рисования принципиальных схем.

    Веб-инструменты EDA - Когда мир вокруг нас смещается в сторону облака, в облаке также доступно несколько мощных инструментов EDA. Здесь мы перечисляем несколько веб-инструментов EDA, которые вы можете попробовать.

    1. EasyEda - один из таких инструментов, основанный на облачной платформе, который упрощает схематическое рисование, симуляцию специй и разводку печатных плат.В их веб-базе данных имеется более 70 000+ готовых схем и более 15 000 библиотек Pspice. Поскольку приложение построено в облаке, оно обеспечивает удобство мобильности и портативности. Еще одно преимущество облачного приложения - совместимость с разными устройствами.

    Давайте сначала перечислим бесплатные программы для рисования принципиальных схем.

    Список бесплатных программ для рисования схем: -

    PCB123 - это бесплатное программное обеспечение для рисования схем от Sunstone.С помощью PCB 123 вы можете выполнить практически все свои задачи от проектирования до сборки. PCB123 предоставляет 500 000 деталей с отличными функциями поиска для доступа ко всем деталям во время рисования. Имеются спецификации отдельных деталей. Интересной особенностью этой программы является поиск в реальном времени запасных частей от Digi-Key. Что ж, попробуйте и выскажите свое мнение. В конце концов, это бесплатное программное обеспечение от такой известной компании, как Sunstone.

    Xcircuit - - это бесплатное программное обеспечение для рисования схем от OpenCircuit designs, созданное для среды Unix / Linux.Вы можете использовать это программное обеспечение в Windows, если у вас работает X-сервер или Windows API. Этот проект с открытым исходным кодом направлен на разработку высококачественных схем вывода, готовых к немедленной публикации. Доступно множество версий программного обеспечения. Вы должны тщательно изучить руководство, прежде чем начать его использовать.

    TinyCad - - это программа для рисования схем для Windows от SourceForge. Он поддерживает рисование схем, разработку макетов и моделирование схем. Он доступен для бесплатного скачивания.

    Dia - Dia - это базовая программа для рисования, подходящая для рисования блок-схем. Они также обеспечивают доступ к некоторым основным и важным компонентам. Это программное обеспечение предназначено только для новичков или новичков в области рисования электронных схем. Я считаю эту программу хорошей для рисования блок-схем. Программа имеет лицензию GPL и предназначена для Mac и Linux. Не знаю, есть ли у них версия для Windows.

    SmartDraw - Бесплатная программа для рисования электронных схем.Это программное обеспечение от SmartDraw LLC, которая разрабатывает высококачественное программное обеспечение для рисования и программное обеспечение САПР. Бесплатная версия - это инструмент для продвижения своих платных версий. Таким образом, вы можете не ожидать больших / расширенных функций в бесплатной версии.

    ProfiCAD - - это бесплатный базовый инструмент для рисования. Я еще этим не пользовался, попробуй и расскажи.

    Solve Elec - - бесплатное программное обеспечение для Windows и Mac.

    Платное / корпоративное ПО:

    Tina - Tina - доступное решение для небольших предприятий и фрилансеров.Облегчает рисование схем, разработку макетов, моделирование и другие функции. Еще одна примечательная особенность - тестирование схем в реальном времени.

    Orcad - очень популярное программное обеспечение от Cadence для построения схем, разработки компоновок и моделирования.

    CadSoft Eagle - еще одна высококачественная программа для проектирования печатных плат. Легко A pplicable G raphical L ayout E ditor - это сокращение от EAGLE.

    LTSpice - - это программа моделирования от Linear.Разработка схем, имитация специй, программа просмотра сигналов и многие другие функции.

    PCB Pool - Они не предоставляют никакого программного обеспечения. Эта ссылка на самом деле представляет собой список программного обеспечения для проектирования печатных плат.

    Итак, я думаю, что я составил достаточно хороший список программ для рисования схем, которые можно использовать для рисования электронных схем, схематических чертежей, схем электрических соединений и т. Д. Я добавлю больше программного обеспечения в этот список, если вы можете предложить это через наши комментарии раздел.

    10 правил электросхемы


    Когда вы покупаете расширенное программное обеспечение для проектирования электрических систем как PCSCHEMATIC Automation, оно должно дать вам возможность сосредоточиться на технических аспектах, чтобы вам не приходилось тратить время на тривиальные части электрической документации.

    Прежде чем вы дойдете до этого момента, вы, естественно, как новый пользователь, должны познакомиться с парой вещей о том, как работает программное обеспечение. И на самом деле это можно сделать довольно легко - если вы не потеряете себя в изучении всех дополнительных функций программного обеспечения для проектирования электрических систем.

    Говоря популярным языком, можно сказать, что есть 10 вещей, которые вам нужно знать, чтобы быстро и эффективно нарисовать схему электропроводки или управления мощностью в PCSCHEMATIC Automation.

    1. Как разместить символы

    Первое, что вам нужно знать, это как размещать символы на странице схемы в программе.

    Когда вы можете размещать символы, вы уже на правильном пути к созданию схем электрических соединений в документации. Это связано с тем, что электрические символы являются ядром интеллектуального программного обеспечения для документирования электрооборудования.

    С того момента, как эти электрические символы размещены, к ним могут быть прикреплены данные об артикуле из одной из баз данных поставщиков компонентов PCSCHEMATIC.Эти данные о товарах впоследствии могут быть перенесены в списки, которые программное обеспечение для проектирования электрических сетей может обновлять автоматически, без ввода каких-либо данных о компонентах.

    При размещении электрических символов вы можете либо присвоить им имя вручную, либо присвоить им имя автоматически с помощью программного обеспечения.

    2. Как рисовать линии

    Естественно, что размещенные символы необходимо соединить, проведя какие-то соединительные линии. Вы решаете, начинать ли с рисования этих линий или начинать с размещения символов - или размещать символы и рисовать линии в произвольном порядке.

    Однако, если вы начнете с размещения электрических символов, вы можете применить программную функцию для автоматического рисования соединительных линий, так называемый маршрутизатор .

    Эти линии можно рисовать с помощью линий разного типа, ширины и цвета - точно так же, как вы можете рисовать круги и дуги.

    3. Как размещать тексты

    Помимо информации, прикрепленной к символам проекта, вам может потребоваться разместить другую информацию / тексты на страницах проекта. Это может быть так называемый бесплатный текст , который вы просто вводите прямо на странице, или так называемые поля данных .

    Эти поля данных могут быть информацией, которая прикреплена к отдельной странице проекта, или информацией, прикрепленной к проекту. Следовательно, вы можете, например, отображать имя клиента, имя конструктора или заголовок страницы / проекта.

    Как и тексты символов, содержимое всех этих полей данных может быть перенесено непосредственно в автоматически созданные списки в программе.

    4. Как передавать свойства между объектами

    Вышеупомянутые электрические символы, линии, окружности / дуги и текст состоят из одного слова, называемого объектами чертежа .

    Когда вы рисуете электрические схемы с помощью программного обеспечения для проектирования электрооборудования, вам будут доступны различные варианты в зависимости от того, с каким типом объектов чертежа вы работаете.

    Поэтому для экономии времени полезно знать, как передавать свойства между объектами одного типа. Если, например, вы разместили синий текст высотой пять миллиметров, вы можете сделать несколько других текстов синими и высотой пять миллиметров за одну операцию.

    5.Размещение объектов и работа с уже размещенными объектами

    Вам также необходимо знать, что существует разница между , помещающим новые объекты , и работой с уже размещенными объектами . В зависимости от того, работаете ли вы с уже размещенными объектами или размещаете новые объекты, вам будут доступны различные параметры. В программе вы указываете, нужно ли делать то или другое, нажав кнопку.

    6. Как увеличить

    В повседневной работе также полезно знать, как увеличить части диаграмм на экране.Это позволяет более подробно увидеть, с чем вы работаете.

    Кроме того, вы должны знать, как уменьшить масштаб , чтобы увидеть большую часть страницы или всю страницу. Увеличив часть страницы, также полезно знать, как вы можете легко прокручивать - это означает, как изменить ту часть диаграммы, которую вы видите на экране.

    7. Как точно позиционировать символы

    При размещении объектов они размещаются с определенной точностью - e.грамм. 2,5 мм. -, который вы можете указать в программе. Для ясности - и эстетического вида документации - вы также должны знать, как заставить программное обеспечение выровнять размещенные объекты или расположить объекты на заданном расстоянии друг от друга.

    8. Как быстро менять текст / имена

    Вам также будет полезно знать функции программного обеспечения для автоматического подсчета текстов для нескольких размещенных объектов за одну операцию. Эти тексты могут быть, например, именами символов или именами терминалов для символов.

    9. Как указать, что электрическое соединение продолжается в другом месте

    Кроме того, полезно знать, как система поддерживает вас при указании того, что электрическое соединение продолжается в другом месте электрической схемы - или на другой странице схемы в проекте. Для этого PCSCHEMATIC Automation применяет так называемые сигнальные символы, которые автоматически создают ссылки на места, где продолжается электрическое соединение.

    10. Как работать с областями

    Если вы хотите работать более эффективно, вы должны знать, как работать с областями.Когда вы выбираете часть диаграммы, вы можете переместить или скопировать выбранную область и разместить ее в другом месте на странице или на другой странице диаграммы. При копировании областей программа может автоматически переименовывать нанесенные символы в области при размещении копии.

    Дополнительные параметры

    Все перечисленные выше пункты можно усвоить довольно быстро. Но если вы хотите стать экспертом в работе с символами, вы можете изучить множество различных способов поиска и размещения электрических символов.Таким образом, вы можете обнаружить рабочий процесс, который подходит для различных ситуаций и ваших собственных предпочтений.

    Помимо упомянутых пунктов, естественно, существует множество других опций, с которыми стоит ознакомиться в процессе.

    Это может быть, например:

    • Как переключаться между электрическими символами для одного и того же компонента
    • Как переключаться между ссылочными крестами и контактными зеркалами для отображения других символов для компонента
    • Как автоматически заменять все вхождения для примененного символа
    • Как размещать номера проводов автоматически и / или вручную
    • Как легко редактировать все тексты с помощью так называемого списка объектов
    • Как настроить текущие номера путей на страницах проекта
    • Как применить автоматическое именование символов в соответствии с текущими номерами путей
    • Как сделать применить шаблоны страниц и проектов
    • Как вставлять вспомогательные чертежи, e.грамм. с прилагаемыми данными о статье
    • Как поддерживаются однолинейные схемы
    • Как поддерживаются правильные монтажные чертежи
    • Как вести обзор и контролировать присвоение имен ПЛК

    … и многие другие функции для электрического проектирования.

    Изучение основных правил

    В этом контексте, однако, наиболее важным является то, что вы познакомитесь с основными правилами, а затем при необходимости познакомитесь с более продвинутыми программными средствами.Если вы хотите лучше освоить программное обеспечение и изучить более быстрые рабочие процессы, вам также можно порекомендовать пройти обучение использованию программного обеспечения для проектирования электрических систем. Время, потраченное на такой курс, быстро окупится благодаря более быстрому ежедневному рабочему процессу.

    Другие статьи серии

    Подробнее читайте в статьях:

    Обозначения электрических схем | Study.com

    Использование символов

    Но читать электрические схемы не всегда легко.Во-первых, они могут быть очень сложными в реальных схемах. Но с другой стороны, вам нужно знать другой язык: язык символов.

    Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления. В конце концов, не все мы талантливые художники. Если вам нужно тщательно рисовать лампочку каждый раз, когда вы включаете ее в цепь, диаграмма, вероятно, будет выглядеть не так хорошо. И, что еще более важно, на рисование уйдет гораздо больше времени. Использование простых символов значительно упрощает и ускоряет рисование принципиальных схем.

    Примеры общих символов

    Существует больше возможных символов для принципиальных схем, чем мы могли бы обсудить за один урок. Итак, давайте просто рассмотрим некоторые из самых важных, о которых стоит знать.

    Многие люди используют символы схем

    Любая прямая линия на принципиальной схеме представляет собой провод. К этим проводам можно подключать разные вещи. Один из них - это аккумулятор, который выглядит так:

    Каждой цепи нужен источник питания, например аккумулятор, иначе ничего не будет работать.Он обеспечивает энергию для работы других компонентов схемы. Источником энергии для вашего дома является электрическая компания в вашем городе или поселке. Лампа - еще один распространенный символ, который выглядит так:

    И если вы хотите включать и выключать эту лампочку, вам понадобится выключатель, который выглядит следующим образом:

    Резисторы также важны, потому что они позволяют контролировать поток электричества в цепи.Выглядят они так:

    Конденсатор накапливает заряд до полного его заполнения, а затем разряжает его. Конденсатор выглядит так:

    Наконец, если вы хотите измерить напряжение и ток в цепи, вам понадобятся вольтметр (для напряжения) и амперметр (для тока). Они выглядят так:

    Вот и все: все самые важные символы электрических схем, которые вам нужно знать.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
