Как натянуть трос между столбами

Содержание статьи:

• Что такое талреп
• Порядок крепления троса к столбам

Подвесить провода или установить ограду из сетки-рабицы невозможно без туго натянутого стального троса. Решить задачу помогут талрепы для растяжки — простые, но эффективные приспособления для такелажных работ. С помощью этого устройства можно легко отрегулировать натяжение троса, каната и проволоки. Талрепы широко используются в строительстве, промышленности, на морском транспорте. С их помощью прокладывают кабельные сети и даже натягивают канатные ограждения на боксерских рингах. Разберемся в конструкции и особенностях применения устройства.

Что такое талреп

Талрепы часто называют винтовыми стяжками.

Ключевые элементы их конструкции — два стержня с разнонаправленной резьбой, ввинченных в корпус прямоугольной или цилиндрической формы. Наружные концы винтов предназначены для крепления троса, они могут быть выполнены в виде петли, крюка или вилки. При монтаже расчалок — тросов или проволоки, оттянутых для соединения элементов конструкций — устройство ставят с вывинченными натяжными болтами. Натяг регулируется вращением корпуса, в результате чего концы винтов смещаются к центру муфты, тем самым устраняя провисание троса.

Чаще применяют талрепы с открытым корпусом, где хорошо видно положение винтов. Закрытые модификации используются на строительных площадках, где пыль, песок или цемент может забиться в муфты и мешать скольжению резьбы. Чаще всего талрепы защищают от коррозии с помощью оцинковки, хотя встречаются модификации, выполненные целиком из нержавейки. Благодаря покрытию такелажные приспособления долго сохраняют свою работоспособность на открытом воздухе.

В перечне эксплуатационных характеристик талрепов обычно указывают:

• предельно допустимую нагрузку;
• длину или диаметр муфты;
• размер устройства при полностью вывинченных натяжных болтах.

Размер, вес и конструкция зависит от области применения устройства. Несущая способность талрепов открытого тип ограничена 6,3 тоннами, закрытые модификации выдерживают до 20 тонн. Модель подбирают по диаметру троса. Как правило, в быту чаще используют талрепы, рассчитанные на небольшие нагрузки.

К содержанию ↑

Порядок крепления троса к столбам

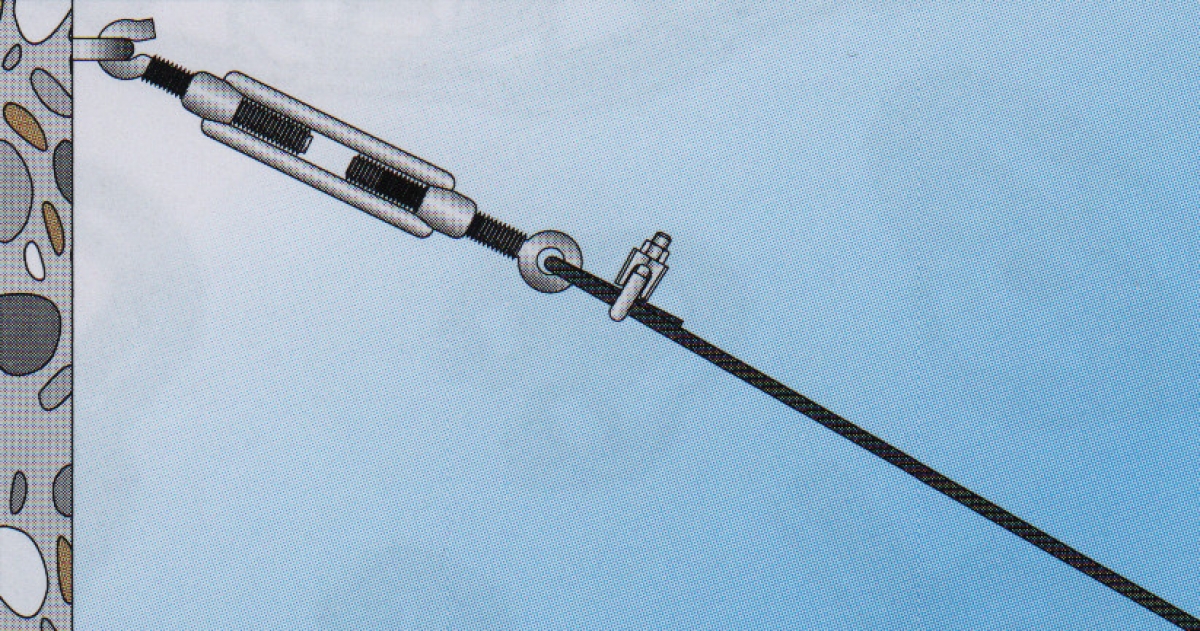

Для натяжения троса между столбами подойдут модификации талрепа типа О+О (кольцо-кольцо). Дополнительно нужно приобрести коуши, зажимы типа «слоник» и крепеж для столбов. Перед монтажом следует проверить работоспособность талрепов, протереть их бензином и нанести смазку. Болты выворачивают, затем в кольцо талрепа вставляют коуш, укладывают в него трос, а конец фиксируют с помощью трех зажимов. При незначительных нагрузках часто используют только один зажим. Операцию повторяют для противоположного конца стального каната.

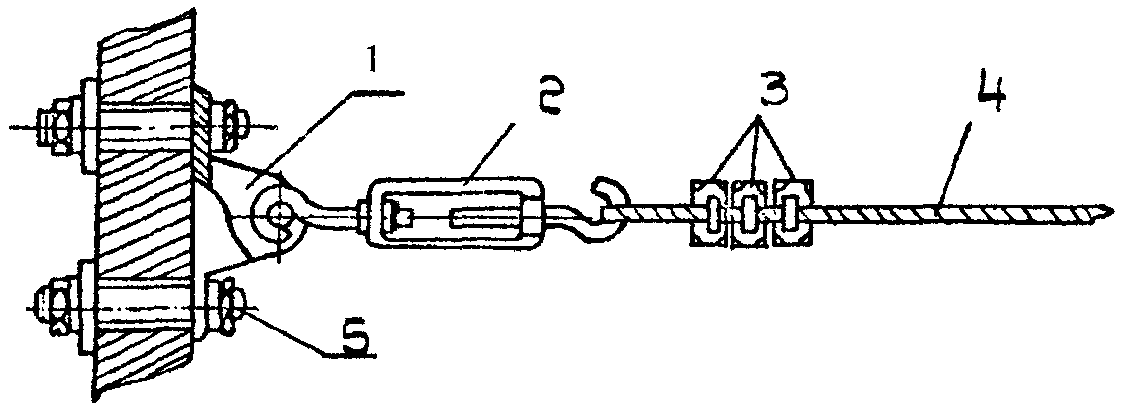

Свободные кольца талрепов закрепляют на столбах с помощью системы скоба-болт. Затем стяжки последовательно вращают вокруг своей оси, пока трос не будет туго натянут. Силу натяжения можно ослабить, поворачивая корпус талрепа в противоположном направлении. В процессе эксплуатации следует избегать любых нагрузок на конструкцию, за исключением осевой. Периодически необходимо контролировать натяжение и корректировать провисание.

Перед покупкой тщательно проверяйте такелажные приспособления. На талрепах не должно быть трещин, сколов, раковин и других дефектов, которые могут отрицательно сказаться на прочности изделий. Предельно допустимую нагрузку производители обычно указывают на муфте. При правильной эксплуатации срок службы изделий составляет 10-15 лет.

Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

Ловля электрического провода сквозь стены

Проложите электрический кабель через стены и потолки, не разрывая их на части рыболовной проволокой

1 / 15

Семейный мастер на все руки

Проверка всей полости стены с помощью искателя шипов

Хороший искатель шипов необходим для каждой работы по ловле с помощью проволоки, но не бросайте его обратно в сумку после того, как вы нашли шпильки. Используйте свой искатель гвоздей, чтобы проверить всю полость стены на наличие препятствий, таких как блокировка и заброшенные коллекторы. Вы же не хотите узнать на собственном горьком опыте, что вы должны были выловить свою проволоку на одну полость шпильки влево или вправо.

Если у вас нет устройства для поиска шипов, вот как найти шип без устройства для поиска шипов.

2 / 15

Семейный мастер на все руки

Необходимые инструменты

Гибкие биты и светящиеся стержни — это инструменты, которые профессионалы используют для ловли проволоки. Гибкие биты отлично подходят для сверления отверстий в труднодоступных местах (см. «Инвестируйте в бампер» ниже). Двумя наиболее распространенными длинами являются 5 футов и 6 футов, но также доступны удлинители. 3/4 дюйма. х 54 дюйма. flex бит стоит около 50 долларов в домашних центрах. Купите биту с отверстием на конце, чтобы вы могли использовать саму биту для протягивания проводов. После того, как отверстие просверлено, вы можете просунуть светящийся стержень через отверстие, чтобы начать рыболовную проволоку, прикрепить проволоку к ушке на конце и протянуть ее обратно. Светящиеся стержни также можно использовать для зацепления проводов, чтобы вытащить их в качестве инструмента для проволочной змеи.

Как следует из их названия, светящиеся стержни светятся в темноте. Это облегчает их обнаружение, когда вы работаете с рыболовной проволокой в ​​темных местах (что происходит в большинстве случаев). Светящиеся стержни бывают разной длины и толщины, и вы можете комбинировать столько секций, сколько требуется для работы. Более тонкие удилища больше изгибаются и работают лучше, когда вам нужно делать крутые повороты при ловле проволокой. Более толстый стержень может охватывать большие расстояния и лучше подходит для зацепления проводов, находящихся на расстоянии более нескольких футов. А 9-фт. Комплект светящихся стержней стоит около 40 долларов в домашних центрах. Ожидайте заплатить около 60 долларов за 24-футовый. набор. Не забудьте электрический тестер.

3 / 15

Дополнительные советы по ловле проволоки и кабеля через готовую стену смотрите в этом видео:

4 / 15

Семейный мастер на все руки

Протолкните больше, чем вам нужно

Когда вы ловите проволоку, чтобы тянуть ее к себе, убедитесь, что ее более чем достаточно, чтобы за нее можно было зацепиться. Иногда ухватиться за провод — настоящая проблема, и как только вы его зацепите, вы не захотите его потерять. Всегда следите за тем, чтобы у вас было как минимум 5 или 6 футов дополнительной проволоки, чтобы поддерживать натяжение крючка все время, пока вы его тянете.

5 / 15

Семейный мастер на все руки

Крепление к гибкой насадке

Иногда при ловле проволоки вообще не нужно использовать светящиеся стержни. Большинство гибких насадок имеют отверстия на концах, идеально подходящие для рыболовной проволоки. Если у вас есть доступ к тому месту, где выходит гибкая насадка, прикрепите проволоку непосредственно к насадке и протяните ее через этот путь. Скрутите проволоку и закрепите ее скотчем, чтобы убедиться, что она не оторвется, когда вы будете протягивать ее обратно. Снимите сверло с дрели, прежде чем тянуть, чтобы случайно не раскрутить сверло и не скрутить проволоку.

6 / 15

Семейный мастер на все руки

Проволока через отверстия для встроенных светильников

7 / 15

Семейный мастер на все руки

Защита гипсокартона с помощью грязезащитного кольца

Грязезащитные кольца, также называемые кронштейнами для гипсокартона или низковольтными «старыми» кронштейнами, отлично подходят для защиты гипсокартона при сверлении гибким сверлом или проворачивании на светящемся стержне.

Они просты в установке (достаточно затянуть два винта) и недороги. Как только провода подключены, вы можете прикрутить настенную пластину к грязевому кольцу. Грязезащитные кольца одобрены только для низковольтных проводов, таких как коммуникационные и коаксиальные кабели. Если вам нужно установить обычную монтажную коробку для электрической розетки или настенного выключателя, временно установите грязевое кольцо, чтобы защитить гипсокартон, пока вы ловите провод, а затем снимите его. Ознакомьтесь с еще девятью советами по электромонтажу своими руками.

8 / 15

Семейный мастер на все руки

Установка кабелепровода внутри шкафов

9 / 15

Семейный мастер на все руки

Купите бампер

Провода не должны прокладываться ближе, чем на расстоянии 1-1/4 дюйма от проницаемой поверхности (снаружи гипсокартона). Это означает, что вы не должны сверлить отверстия рядом с гипсокартоном.

Но не всегда легко контролировать, куда идет гибкий бит. Направляющая гибкого сверла Bumper Ball, установленная на конце гибкого сверла, поможет сохранить надлежащее расстояние между сверлом и внешней частью полости в стене. Вы можете купить комплект из двух штук у поставщиков электроэнергии или на сайте licensedelectrician.com.

10 / 15

Семейный мастер на все руки

Крепко держитесь

При подсоединении кабеля к проушине на стержне накаливания снимите пластиковую оболочку примерно на 6 дюймов, затем отрежьте горячий и нейтральный провода. Затем проденьте оставшийся заземляющий провод через ушко стержня и несколько раз оберните его вокруг оболочки провода. Наконец, обмотайте всю область изолентой. При подсоединении коаксиального кабеля просто прикрепите весь провод к стержню накаливания. Вы никогда не потеряете световой провод, просто используя ленту. Используйте ту же технику при работе с коммуникационным кабелем, например, с телефонным проводом.

Если вы попытаетесь зацепить один из небольших коммуникационных проводов, вы можете растянуть и повредить этот отдельный провод на несколько футов внутри оболочки. Избегайте этих 10 распространенных ошибок, которые допускают домовладельцы.

11 / 15

Семейный мастер на все руки

Улучшите обзор с помощью инспекционной камеры

Вы знаете, что ваш провод где-то там, но никак не можете его найти. Вероятно, он завис на другом проводе или трубе, но догадки не решат проблему. Вместо этого посветите фонариком в инспекционное зеркало, чтобы точно узнать, что происходит. Это простой и недорогой совет, который может сэкономить вам много времени и нервов. Купите инспекционное зеркало в магазине автозапчастей менее чем за 10 долларов. Или поднимите его на ступеньку выше и заплатите еще несколько долларов за зеркало с небольшими встроенными огнями, чтобы вы могли точно видеть, что происходит.

Не расстраивайтесь, если у вас не получилось с проводом. Видео ниже даст вам советы о том, как исправить ситуацию с коротким проводом.

Плюс: ознакомьтесь с 25 вещами, которые вам нужно знать об изоляции.

12 / 15

Семейный мастер на все руки

Не закручивайте трензель в изоляцию

Лучший совет по ловле проводов через изоляцию: «Избегайте этого, если можете». Всегда есть вероятность повредить пароизоляцию или сбить изоляцию, оставив холодные участки в стене. Если вам необходимо провести провода через наружные стены, лучше всего не вращать гибкое сверло до тех пор, пока оно не войдет в плотный контакт с деревом, которое вы планируете просверливать. Если вы просверлите слишком рано, вы в конечном итоге создадите большой изоляционный конус из сахарной ваты, который затруднит извлечение сверла, если не сделает его невозможным.

13 / 15

Семейный мастер на все руки

Держите низковольтные провода подальше от электрических кабелей

Очень заманчиво протянуть низковольтные провода (например, коаксиальные кабели и Cat-5e) через существующие отверстия, занятые электрическими кабелями, но не делайте этого! Несмотря на то, что кабели изолированы, ток высокого напряжения может мешать сигналу в низковольтных проводах. Это может привести к плохому приему телепередач или ненадежному телефону и Интернету. Просверлите новое отверстие и держите новый низковольтный провод на расстоянии нескольких дюймов от электрических кабелей. Можно прокладывать низковольтные провода перпендикулярно кабелям, а также можно прокладывать низковольтные провода рядом с электрическими проводами, заключенными в кабелепровод или металлическую оболочку.

14 / 15

Семейный мастер на все руки

Купить дополнительную проволоку

Имейте под рукой достаточно запасной проволоки или кабеля, потому что маловероятно, что вы сможете поймать проволоку по прямой из точки А в точку Б. вероятность того, что ваш провод может зависнуть на чем-то, и вам придется отказаться от него и начать все сначала.

15 / 15

Семейный мастер на все руки

Идентификация поврежденных проводов

Если вы устанавливаете более одного провода, избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они покрыты гипсокартоном. Электрики, с которыми мы разговаривали, используют «код» для маркировки проводов, и вы тоже можете. Разработайте систему и запишите ее. Вы не хотите гадать после того, как прошли через все трудности с прокладкой проводов по всему дому.

Первоначально опубликовано: 14 декабря 2018 г.

Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Безопасность

• Вызов специалиста

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Каждый раз, когда ваш проект включает расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи. питается от главной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно отследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом. и на одной линии с розетками в стене, так что начните оттуда.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую ​​работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс существует для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямая грань
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Безопасные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

Как проложить электропроводку

На этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

   Наденьте пылезащитную маску и защитные очки.


   Ель / Кевин Норрис

2. Откройте стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть отодвинуты не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.


   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.
