Как обустроить скважину для воды своими руками: Обустройство скважины без кессона своими руками, схема, подробный фотоотчет

alexxlab

Содержание

как обустроить скважину на даче своими руками

Для защиты скважины и оборудования от внешних загрязнений, атмосферных явлений и вандалов ее нужно грамотно обустроить. Согласитесь, комфорт при использовании водозабора, обслуживания техники и трубопровода также важен, как и его безопасность. Как защитить, обеспечив удобство эксплуатации?

Желающим провести обустройство скважины на воду своими руками мы расскажем, как это грамотно сделать. Подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как самостоятельно соорудить кессон для скважинного оголовка, как устанавливать адаптер, а также где расположить гидроаккумулятор.

Подробное описание методов и технологий оснащения личного гидротехнического сооружения опирается на нормативную документацию и опыт владельцев скважин. Представленную к ознакомлению информацию дополняют наглядные схемы, подборки фото, видео-руководства.

Содержание статьи:

  • Зачем нужно обустраивать скважину?
  • Подбор и монтаж оборудования для поставки воды
    • Поверхностный насос для неглубокой скважины
    • Погружной насос для глубокой скважины
  • Защита скважины от атмосферных воздействий
    • Вариант #1 — надземный «домик»-павильон
    • Вариант #2 — размещение источника внутри здания
    • Вариант #3 — подземный колодец-кессон
  • Размеры защитного сооружения скважины
  • Обеспечение герметичности обсадной трубы
  • Использование скважинного адаптера
  • Советы по обустройству скважины
  • Выводы и полезное видео по теме

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

  • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
  • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
  • Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

Галерея изображений

Фото из

Подключение поверхностного насоса

Подсоединение фильтра грубой очистки

Подготовка поверхностного насоса к работе

Встроенный фильтр тонкой очистки

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Галерея изображений

Фото из

Погружной насос для глубокой скважины

Подключение глубинного насоса

Эксплуатация и обслуживание глубинных насосов

Подготовка к установке в скважину

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Защита скважины от атмосферных воздействий

Чтобы уберечь источник и технику от атмосферных воздействий и осадков, возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

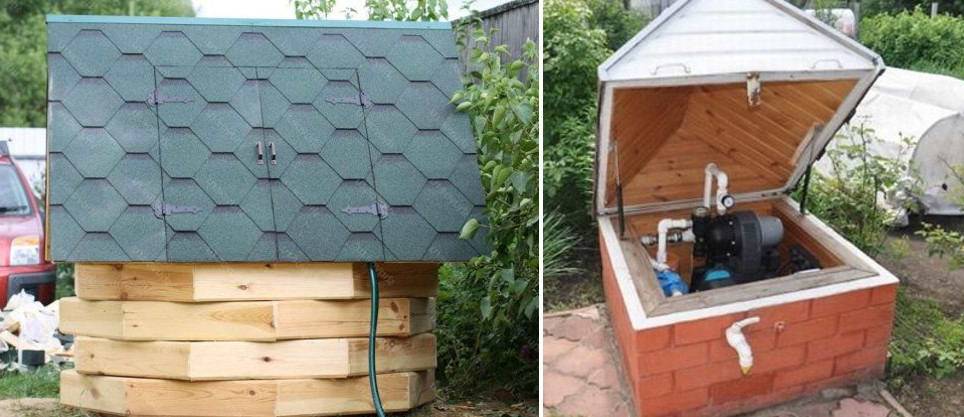

Вариант #1 — надземный «домик»-павильон

На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

Вариант #2 — размещение источника внутри здания

Нечасто используемое, но вполне рациональное техническое решение обустройства — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы. Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы. Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом. У нас же подавляющее большинство застройщиков поступает наоборот.

Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

Вариант #3 — подземный колодец-кессон

Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин. хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта. Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку. В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.

Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

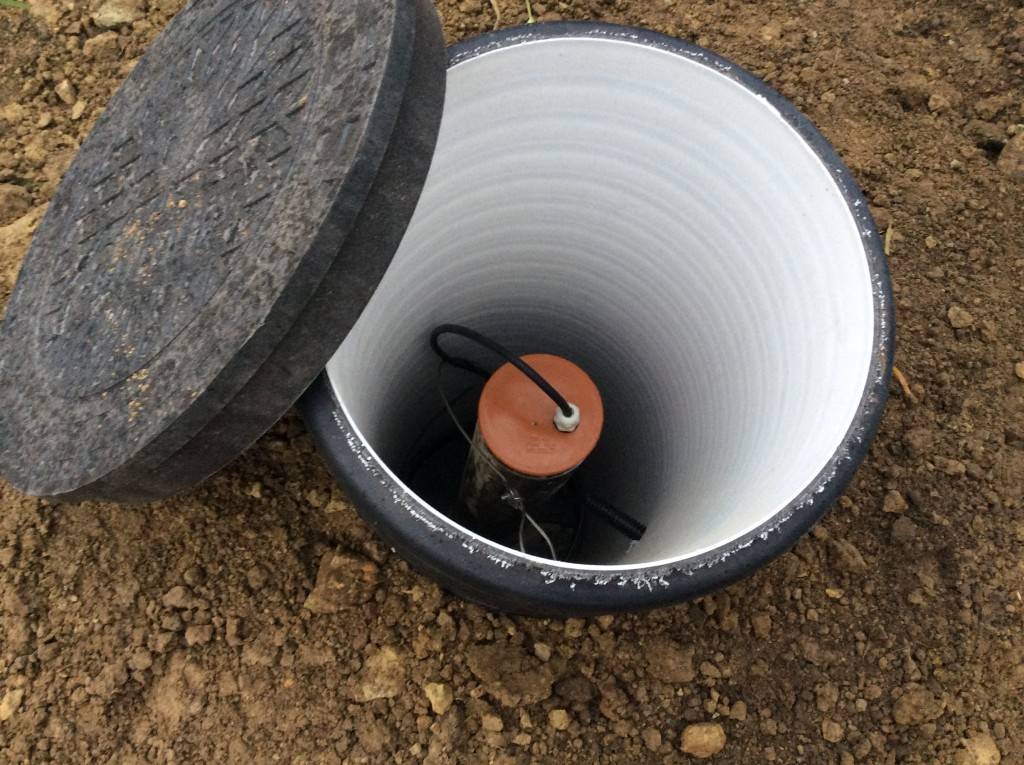

Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако времени и сил придётся потратить немало. Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию . Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику. Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

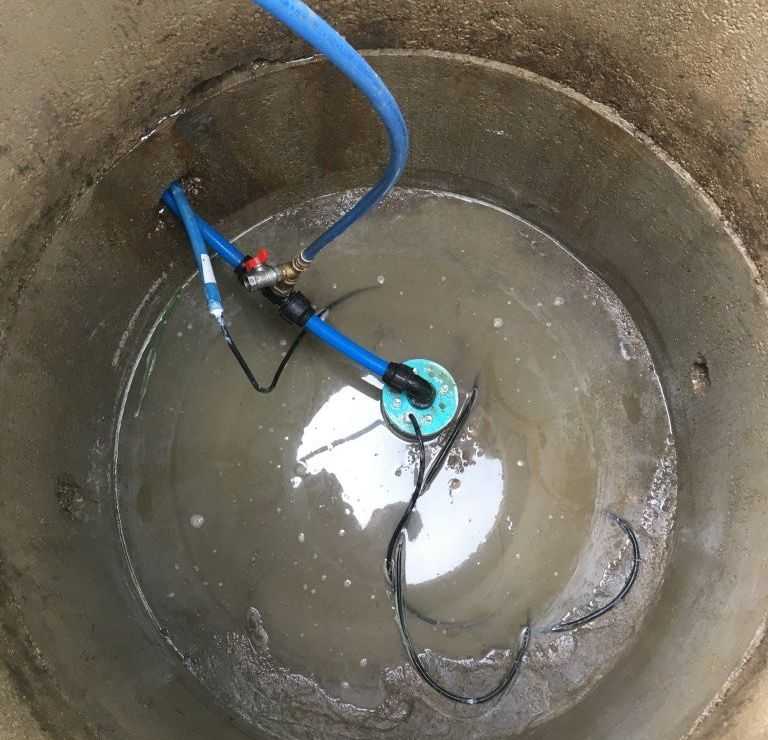

Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Галерея изображений

Фото из

Шаг 1: Приямок вокруг скважины нужно обустроить: укрепить при необходимости стенки, забетонировать или выложить камнем дно

Шаг 2: Обсадную трубу обрезаем до высоты, удобной для установки оголовка и эксплуатации

Шаг 3: Устанавливаем нижний элемент конструкции оголовка на обрезанную обсадную трубу

Шаг 4: Заподлицо с кромкой обрезанной трубы устанавливаем эластичное герметизирующее кольцо

Шаг 5: Подключаем электрокабель, скрепляем его с водоподающей трубой в 20 — 30 см от патрубка насоса и выше через каждые 1,2 — 1,5 м

Шаг 6: Через отверстие в крышке оголовка протаскиваем водоподающую трубу, кабель протягиваем через отверстие с уплотнителем

Шаг 7: Крышку оголовка вместе с протянутым через нее кабелем и трубой устанавливаем на обсадку и фиксируем

Шаг 8: Проверяем работоспособность системы и выполнение соединений. Если все в норме, обрезаем водоподающую трубу для подключения наружной ветки водопровода

Обустройство приямка вокруг скважины

Обрезка обсадной трубы

Установка нижней детали оголовка

Установка уплотняющего кольца оголовка

Подключение кабеля к насосу

Установка крышки оголовка

Оголовок скважины в полной сборке

Подготовка к подключению к водопроводу

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

  • Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
  • В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
  • Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
  • В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
  • Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
  • Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.
