Как узнать полярность конденсатора

Независимо от типа монтажа ёмкостного элемента в электронную или электрическую схему, всегда возникает задача определения его полярности. Если в цепях переменного тока не нужно думать, где у конденсатора плюс и минус, то полярные пассивные элементы следует монтировать правильно. Конденсатор — пассивный элемент электрической цепи, который способен накапливать заряд и мгновенно отдавать его в случае разряда. Конструктивное исполнение простейшего ёмкостного элемента включает в себя:. Между пластин располагается промежуток, заполненный диэлектриком, в качестве диэлектрика может быть использован воздушный зазор.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Форумы Modlabs.net: Как определить полярность конденсатора — Форумы Modlabs.net
• Как определить полярность электролитического конденсатора
• Как узнать полярность конденсатора если стерты метки
• Как определить полярность конденсатора
• Как проверить конденсатор?
• Как проверить конденсатор мультиметром
• Полярность конденсатора на плате – где плюс, где минус по внешнему виду
• Как определить полярность электролитических конденсаторов, где плюс и минус?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить полярность на конденсаторе

Форумы Modlabs.net: Как определить полярность конденсатора — Форумы Modlabs.net

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы.

Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты. Все о цветовой маркировке конденсатора вы можете узнать здесь. Это относится к конденсаторам импортного производства. Как вариант — длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус.

Она выделяется на общем фоне своим оттенком. Если у конденсатора одна ножка длиннее другой, то это — плюс. В основном подобным образом также маркируются изделия импортные. Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. О том, как проверить конденсатор мультиметром, читайте здесь. В случае если полярность перепутана плюс на минус , то отличие результатов измерений будет существенной.

Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. То есть утратил часть своей емкости.

Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками. Не в первый раз встречаю электролитические конденсаторы обычной цилиндрической формы с такой маркировкой полярности:.

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко жалом отвертки, пинцетом.

Подключить емкость в разрыв цепи. После окончания процесса заряда зафиксировать значение тока он будет постепенно уменьшаться. Снова включить в схему. Считать показания прибора. Дмитрий MisterX Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Еще по этой теме:. Копирование контента допускается только при наличии активной ссылки на сайт electroadvice.

Как определить полярность электролитического конденсатора

Регистрация Вход. Ответы Mail. Вопросы — лидеры Возможна ли дружба между процессор amd phenom ii x6 t и видеокартой rx 8gb 1 ставка. Помогите подобрать видеокарту

В описании читаю Металлизированные плёночные конденсаторы общего применения. Вопрос. У них есть полярность или нет?.

Как узнать полярность конденсатора если стерты метки

При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов. В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу. Но на данный момент могу утверждать точно, что достоверно определить исправность конденсатора можно лишь с помощью прибора, который способен измерить его электрическую ёмкость. Перед тем, как начать проверку конденсатора необходимо определить его тип. Все они делятся на две группы:. К ним относятся конденсаторы, в которых диэлектриком является слюда, керамика, бумага, стекло, воздух.

Как определить полярность конденсатора

Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности.

Перейти к содержимому. Отправлено 11 May —

Как проверить конденсатор?

В этой статье я поведу речь о том, как проверить конденсатор с помощью мультиметра , если у вас нет прибора для проверки емкости конденсаторов и катушек индуктивности — LC — метра. В основном, по конструктивному исполнению конденсаторы делятся на два типа: полярные и неполярные. К полярным конденсаторам относятся конденсаторы которые имеют полярность, грубо говоря, плюс и минус. К ним чаще всего относятся электролитические конденсаторы, но бывают также и электролитические неполярные конденсаторы. Полярные конденсаторы надо паять в схемы только определенным образом: плюсовый контакт конденсатора к плюсу схему, минусовый контакт — к минусу схемы. Если полярность такого конденсатора нарушить, то он может серьезно пострадать и даже взорваться.

Как проверить конденсатор мультиметром

Автор: sete Для того чтобы узнать полярность конденсатора если метки полярности на нем стерты, очень просто. Возьмите цифровой мультиметр, выставите положение на измерение постоянного тока, на самый минимум. Померьте напряжение на конденсаторе, если на дисплее отобразится минус, значит вы перепутали полярность подключения. Если минуса не будет значит вы подключили контакты правильно. Отсюда станет ясно какая полярность у конденсатора.

Определение полярности конденсатора отечественного производства. Где у конденсатора плюс и минус. Как определить полярность при стертой.

Полярность конденсатора на плате – где плюс, где минус по внешнему виду

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Определение полярности конденсаторов. Ещё можно мультиметром определять но это не ко мне. Ads Яндекс.

Как определить полярность электролитических конденсаторов, где плюс и минус?

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы.

Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной.

Забыли пароль?

Последний раз редактировалось WSonic, в Причина: Перезалил фото. Отправлено : , Профиль Отправить PM Цитировать. С Кий.

Очень легко сделать ошибку при установке на плату электролитических конденсаторов, особенно импортного производства, так как справочную информацию по ним найти трудно, а на корпусе полярность не всегда указана. В этом случае удобно воспользоваться схемой, приведенной на рис. Утечка замеряется косвенным методом по падению напряжения на резисторе R после окончания заряда подключенного конденсатора. Напряжение, подаваемое с блока питания, не должно превышать допустимое рабочее для конденсатора.

где плюс, а где минус

Содержание статьи:

• 1 Как узнать, где плюс, а где минус у электролитического конденсатора
  • 1.1 Какой вывод у конденсаторов длиннее — плюсовой или отрицательный?
• 2 Как определить полярность конденсатора мультиметром

Как определить полярность конденсатора: где плюс, а где минус

Большинство существующих видов конденсаторов не имеют полярности, то есть, нет абсолютно никакой разницы, как их включать в схему. Однако данное правило не распространяется на электролитические конденсаторы тока, ведь они имеют строго положительные и отрицательные вывода. И если по каким-то причинам не удалось определить плюс и минус такого конденсатора, впаяв его неправильно в цепь, произойдёт разрыв корпуса со всеми вытекающими отсюда последствиями.

Следует заметить, что существует несколько простых способов узнать полярность электролитического конденсатора. Сделать это можно визуально, а также посредством специальных средств, о которых вы и сможете узнать в данной статье сайта https://samelektrikinfo.ru/. Итак, как определить полярность электролитического конденсатора, какие способы и средства на это существуют?

Как узнать, где плюс, а где минус у электролитического конденсатора

При определении полярности конденсатора в первую очередь нужно обратиться к маркировкам на его корпусе, если конечно они не затёртым или не замазаны клеем. Следует знать, что на отечественных конденсаторах плюсовой вывод так и обозначался знаком «+». Позже произошли кое-какие изменения в маркировке конденсаторов.

Как узнать, где плюс, а где минус у электролитического конденсатора

Итак, плюс на конденсаторе или на самой плате обозначает положительный вывод, то есть, анод. Практически такое же обозначение имеют и современные  SMD (Surface Mounted Device) конденсаторы, предназначенные для поверхностного монтажа. На одну из сторон таких конденсаторов наносится серебристая полоска со знаком «+».

Как узнать, где плюс, а где минус у электролитического конденсатора

Совсем иную маркировку имеют импортные конденсаторы. Вместо обозначения плюсового вывода, на них, наоборот, указывается отрицательный вывод. Чаще всего это небольшая чёрная либо серая полоска со стороны отрицательного вывода конденсатора — катода. Также это может быть вытянутый эллипс или знак минуса.

Какой вывод у конденсаторов длиннее — плюсовой или отрицательный?

Если по каким-то причинам цветовую маркировку конденсаторов не определить на корпусе, она может быть затёрта или закрыта, то сделать это можно путём осмотра выводов элемента. По всем правилам и стандартам плюсовой вывод конденсатора немного длинней, чем отрицательный.

Как узнать полярность конденсатора

В том случае если перед вами старые конденсаторы цилиндрической формы, то положительный контакт на них, как правило, находится внутри торца, а всё что с краю, это отрицательный вывод. В любом случае, прежде чем найти контакты в таких конденсаторах, лучше всего обратиться к специализированной технической литературе.

Как определить полярность конденсатора мультиметром

Перед определением полярности электролитического конденсатора, он должен быть полностью разряжен. Для этого следует подключить к выводам конденсатора небольшую лампу накаливания или резистор. Замыкать вывода при помощи металлической отвёртки или пинцета не рекомендуется, поскольку это может привести к обрыву контакта внутри конденсатора.

Как определить полярность конденсатора мультиметром

После того, как конденсатор полностью разрядился, нужно внимательно осмотреть его корпус на предмет вздутия или каких-либо других повреждений. Особое внимание следует обратить на верхнюю часть электролитического конденсатора, где находится так называемый «защитный клапан». Сверху корпуса не должно быть абсолютно никаких повреждений, выпуклостей и т. д.

Осуществить проверку можно двумя способами: зарядив конденсатор и подключив к нему мультиметр либо же протестировать конденсатор через цепь.  В первом случае необходимо зарядить конденсатор мультиметром в режиме измерения сопротивлений, а после проверит напряжения на выводах. Как правило, мультиметр должен сам показать, где плюс, а где минус на конденсаторе, отобразив соответствующий знак на дисплее.

Однако такой способ определения полярности электролитических конденсаторов не совсем точный и может не сработать. Поэтому лучше всего будет собрать небольшую самоделку для определения полярности конденсаторов. Для этого понадобится блок питания на 12-16 Вольт с регулировкой напряжения на выходе, резистор на 100 Ом, паяльник и олово к нему.

Как определить полярность конденсатора мультиметром

Важно! Блок питания должен выдавать несколько большее напряжение, чем напряжение проверяемого электролитического конденсатора. Схема для проверки представлена выше. При определении полярности мультиметр подсоединяется параллельно сопротивлению и переключается в режим измерения.

В том случае, когда ток не будет протекать по цепи, это значит, что конденсатор соединён с резистором плюсовым выводом. Когда на дисплее мультиметра отобразилось значение выше от нуля, то есть, конденсатор начнёт заряжаться, это говорит что на выводе отрицательная полярность.

---

---

Поделиться с друзьями

Как определить полярность электролитического конденсатора

Конденсаторы имеют различные конструкции для использования в вычислительных приложениях и фильтрации электрического сигнала в цепях. Несмотря на различия в том, как они устроены и для чего используются, все они функционируют на основе одних и тех же электрохимических принципов.

Когда инженеры строят их, они принимают во внимание такие параметры, как значение емкости, номинальное напряжение, обратное напряжение и ток утечки, чтобы убедиться, что они идеально подходят для их использования. Если вы хотите сохранить большое количество заряда в электрической цепи, узнайте больше об электролитических конденсаторах.

Определение полярности конденсатора

Чтобы определить полярность конденсатора, полоска на электролитическом конденсаторе указывает на отрицательный конец. Для конденсаторов с осевыми выводами (в которых выводы выходят из противоположных концов конденсатора) может быть стрелка, указывающая на отрицательный конец, что символизирует поток заряда.

Убедитесь, что вы знаете полярность конденсатора, чтобы вы могли подключить его к электрической цепи в соответствующем направлении. Присоединение в неправильном направлении может привести к короткому замыканию или перегреву цепи.

• Вы можете определить полярность электролитического конденсатора, измерив его падение напряжения и емкость в электрической цепи. Убедитесь, что вы уделяете пристальное внимание положительной и отрицательной стороне конденсатора, чтобы не повредить его или остальную часть схемы. Соблюдайте меры предосторожности при работе с конденсаторами.

В некоторых случаях положительный конец конденсатора может быть длиннее отрицательного, но с этим критерием нужно быть осторожным, потому что у многих конденсаторов обрезаны выводы. Танталовый конденсатор иногда может иметь знак плюс (+), указывающий на положительный конец.

Некоторые электролитические конденсаторы можно использовать биполярно, что позволяет менять полярность при необходимости. Они делают это, переключаясь между потоком заряда через цепь переменного тока (AC).

Некоторые электролитические конденсаторы предназначены для биполярной работы неполяризованными методами. Эти конденсаторы состоят из двух анодных пластин, соединенных в обратной полярности. В последовательных частях цикла переменного тока один оксид действует как блокирующий диэлектрик. Это предотвращает разрушение противоположного электролита обратным током.

Характеристики электролитического конденсатора

В электролитическом конденсаторе используется электролит для увеличения емкости или способности сохранять заряд, которого он может достичь. Они поляризованы, что означает, что их заряды выстраиваются в линию, что позволяет им накапливать заряд. Электролит в этом случае представляет собой жидкость или гель с большим количеством ионов, что делает его легко заряжаемым.

Когда электролитические конденсаторы поляризованы, напряжение или потенциал на положительной клемме больше, чем на отрицательной, что позволяет заряду свободно течь по всему конденсатору.

Когда конденсатор поляризован, он обычно маркируется минусом (-) или плюсом (+) для обозначения отрицательного и положительного полюсов. Обратите на это пристальное внимание, потому что, если вы неправильно подключите конденсатор к цепи, он может замкнуться, так как через конденсатор протекает настолько большой ток, что он может необратимо выйти из строя.

Хотя большая емкость позволяет электролитическим конденсаторам накапливать большее количество заряда, они могут быть подвержены току утечки и могут не соответствовать допустимым значениям, величина емкости может варьироваться в практических целях. Определенные конструктивные факторы также могут ограничивать срок службы электролитических конденсаторов, если конденсаторы склонны к быстрому износу после многократного использования.

Из-за такой полярности электролитических конденсаторов они должны быть смещены в прямом направлении. Это означает, что положительный конец конденсатора должен находиться под более высоким напряжением, чем отрицательный, чтобы заряд протекал по цепи от положительного конца к отрицательному концу.

Подключение конденсатора к цепи в неправильном направлении может привести к повреждению оксида алюминия, изолирующего конденсатор, или вызвать короткое замыкание. Это также может привести к перегреву, в результате чего электролит слишком сильно нагревается или вытекает.

Меры предосторожности при измерении емкости

Перед измерением емкости следует ознакомиться с мерами предосторожности при использовании конденсатора. Даже после того, как вы отключите питание от цепи, конденсатор, скорее всего, останется под напряжением. Прежде чем коснуться его, убедитесь, что все питание цепи отключено, используя мультиметр, чтобы убедиться, что питание отключено, и вы разрядили конденсатор, подключив резистор к выводам конденсатора.

Чтобы безопасно разрядить конденсатор, подключите 5-ваттный резистор к клеммам конденсатора на пять секунд. С помощью мультиметра убедитесь, что питание выключено. Постоянно проверяйте конденсатор на наличие утечек, трещин и других признаков износа.

Символ электролитического конденсатора

••• Сайед Хуссейн Атер

Символ электролитического конденсатора является общим символом конденсатора. Электролитические конденсаторы изображены на принципиальных схемах, как показано на рисунке выше для европейского и американского стилей. Знаки плюс и минус обозначают положительный и отрицательный выводы, анод и катод.

Расчет электрической емкости

Поскольку емкость является величиной, присущей электролитическому конденсатору, ее можно рассчитать в фарадах как C = ε _r ε ₀ A/d для площади перекрытия двух пластин A в м ² , ε _r как безразмерная диэлектрическая постоянная материала, ε ₀ как электрическая постоянная в фарадах на метр и d как расстояние между пластинами в метрах.

Экспериментальное измерение емкости

Для измерения емкости можно использовать мультиметр. Мультиметр работает, измеряя ток и напряжение и используя эти два значения для расчета емкости. Установите мультиметр в емкостной режим (обычно обозначается символом емкости).

После того, как конденсатор был подключен к цепи и ему было дано достаточно времени для зарядки, отключите его от цепи, соблюдая только что описанные меры предосторожности.

Подсоедините выводы конденсатора к клеммам мультиметра. Вы можете использовать относительный режим для измерения емкости измерительных проводов относительно друг друга. Это может быть удобно для низких значений емкости, которые может быть труднее обнаружить.

Попробуйте использовать различные диапазоны емкости, пока не найдете точное значение, основанное на конфигурации электрической цепи.

Применение при измерении емкости

Инженеры часто используют мультиметры для измерения емкости однофазных двигателей, оборудования и машин небольшого размера для промышленного применения. Однофазные двигатели работают за счет создания переменного потока в обмотке статора двигателя. Это позволяет току изменять направление при протекании через обмотку статора в соответствии с законами и принципами электромагнитной индукции.

В частности, электролитические конденсаторы лучше подходят для использования с высокой емкостью, например, в цепях питания и материнских платах компьютеров.

Индуцированный ток в двигателе создает собственный магнитный поток, противодействующий потоку обмотки статора. Поскольку однофазные двигатели могут быть подвержены перегреву и другим проблемам, необходимо проверить их емкость и работоспособность, используя мультиметры для измерения емкости.

Неисправности в конденсаторах могут сократить срок их службы. Конденсаторы с коротким замыканием могут даже повредить его части, так что он может больше не работать.

Конструкция электролитического конденсатора

Инженеры изготавливают алюминиевые электролитические конденсаторы , используя алюминиевую фольгу и бумажные прокладки, устройства, которые вызывают колебания напряжения для предотвращения разрушительных вибраций, пропитанных электролитической жидкостью. Обычно они покрывают одну из двух алюминиевых фольг оксидным слоем на аноде конденсатора.

Оксид в этой части конденсатора заставляет материал терять электроны в процессе зарядки и накопления заряда. На катоде материал получает электроны в процессе восстановления конструкции электролитического конденсатора.

Затем производители продолжают укладывать пропитанную электролитом бумагу с катодом, соединяя их друг с другом в электрическую цепь и закатывая в цилиндрический корпус, который подключается к цепи. Инженеры обычно предпочитают располагать бумагу либо в осевом, либо в радиальном направлении.

Осевые конденсаторы имеют по одному штырьку на каждом конце цилиндра, а радиальные конденсаторы используют оба контакта на одной стороне цилиндрического корпуса.

Площадь пластины и толщина электролита определяют емкость и позволяют электролитическим конденсаторам быть идеальными кандидатами для таких приложений, как аудиоусилители. Алюминиевые электролитические конденсаторы используются в блоках питания, материнских платах компьютеров и бытовой технике.

Эти особенности позволяют электролитическим конденсаторам хранить гораздо больше заряда, чем другие конденсаторы. Двухслойные конденсаторы или суперконденсаторы могут достигать емкости даже в тысячи фарад.

Алюминиевые электролитические конденсаторы

Алюминиевые электролитические конденсаторы используют твердый алюминиевый материал для создания «клапана», так что положительное напряжение в электролитической жидкости позволяет ему образовывать оксидный слой, который действует как диэлектрик, изолирующий материал, который может быть поляризован для препятствовать течению зарядов. Инженеры создают эти конденсаторы с алюминиевым анодом. Он используется для создания слоев конденсатора и идеально подходит для хранения заряда. Инженеры используют диоксид марганца для создания катода.

Эти типы электролитических конденсаторов можно далее разделить на из тонкой фольги и из травленой фольги . Конденсаторы с простой фольгой — это те, которые были только что описаны, в то время как в конденсаторах с травленой фольгой используется оксид алюминия на анодной и катодной фольгах, которые были вытравлены для увеличения площади поверхности и диэлектрической проницаемости, меры способности материала накапливать заряд.

Это увеличивает емкость, но также снижает способность материала выдерживать высокие постоянные токи (DC), тип тока, который течет в одном направлении в цепи.

Электролиты в алюминиевых электролитических конденсаторах

Типы электролитов, используемых в алюминиевых конденсаторах, могут различаться между нетвердым, твердым диоксидом марганца и твердым полимером. Обычно используются нетвердые или жидкие электролиты, потому что они относительно дешевы и подходят для различных размеров, емкостей и значений напряжения. Однако они имеют большие потери энергии при использовании в цепях. Этиленгликоль и борная кислота составляют жидкие электролиты.

Другие растворители, такие как диметилформамид и диметилацетамид, также можно растворять в воде для использования. В этих типах конденсаторов также могут использоваться твердые электролиты, такие как диоксид марганца или твердый полимерный электролит. Диоксид марганца также экономичен и надежен при более высоких значениях температуры и влажности. Они имеют меньший постоянный ток утечки и высокую электропроводность.

Электролиты выбраны с учетом высоких коэффициентов рассеяния, а также общих потерь энергии электролитических конденсаторов.

Ниобиевые и танталовые конденсаторы

Танталовые конденсаторы в основном используются в устройствах поверхностного монтажа в вычислительных устройствах, а также в военном, медицинском и космическом оборудовании.

Танталовый материал анода позволяет им легко окисляться, как алюминиевый конденсатор, а также позволяет им использовать преимущества повышенной проводимости, когда танталовый порошок прижимается к токопроводящей проволоке. Затем оксид образуется на поверхности и внутри полостей в материале. Это создает большую площадь поверхности для повышенной способности накапливать заряд с большей диэлектрической проницаемостью, чем у алюминия.

Конденсаторы на основе ниобия используют массу материала вокруг проволочного проводника, который использует окисление для создания диэлектрика. Эти диэлектрики имеют большую диэлектрическую проницаемость, чем танталовые конденсаторы, но используют большую толщину диэлектрика для данного номинального напряжения. В последнее время эти конденсаторы стали использоваться чаще, потому что танталовые конденсаторы стали дороже.

Полярность конденсатора: как сказать

Существование полярных и неполярных конденсаторов происходит из-за различий в диэлектрическом материале между пластинами, используемыми для хранения зарядов. Диэлектрический материал в неполярных конденсаторах равномерно распределяет положительные и отрицательные заряды, в то время как в полярных конденсаторах положительные и отрицательные заряды разделены по направлению к полюсу.

Использование двух типов конденсаторов очень похоже, за исключением того факта, что полярные конденсаторы должны располагаться только в одном направлении из-за их полярности. С другой стороны, неполярные конденсаторы, такие как пленочные и керамические конденсаторы, также могут быть расположены наоборот.

Электролитические конденсаторы являются основным типом полярных конденсаторов, представленных на рынке. Размещение полярных конденсаторов может быть немного сложным, поскольку следует обращать внимание на полярность. Существует несколько методов определения полярности полярного конденсатора, в том числе:

1. Визуальная идентификация
2. Использование мультиметра



I. Визуальная идентификация

Полярность конденсатора можно определить визуально без использования мультиметра с помощью некоторых общепринятых методов, включая следующие:



1. Полярность радиальных электролитических конденсаторов

Корпуса радиальных электролитических конденсаторов в основном черно-серого или зелено-черного цвета, с двумя выводами разной длины. Эти характеристики, цвет и длина выводов конденсаторов могут быть использованы в качестве метода идентификации полярности.

Здесь более длинный штифт обозначает положительный полюс (т. е. анод), а более короткий — отрицательный полюс (т. е. катод).

Идентификация по цветам: черная (в сочетании черный-серый) или зеленая (в сочетании зелено-черный) часть корпуса относится к аноду конденсатора, а серая или черная (в сочетании зелено-черный) часть указывает катод.

Черно-серый радиальный электролитический конденсатор



2. Полярность танталовых конденсаторов

Типичный танталовый конденсатор поляризован и имеет положительный и отрицательный полюса. Компонент обычно желтого цвета и предназначен для поверхностного монтажа на печатной плате. На поверхности корпуса конец, отмеченный штрихом, обозначает положительный полюс, и, следовательно, отрицательный полюс находится на другом конце.

Танталовый конденсатор



Метод идентификации полярности танталовых конденсаторов аналогичен методу определения полярности SMD-диодов. Однако следует отметить, что помеченный конец диода обозначает отрицательный полюс, противоположный полюсу танталового конденсатора.

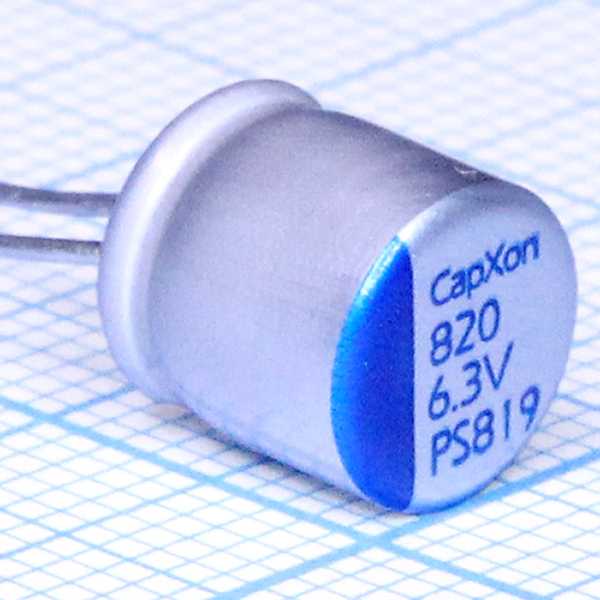

3. Полярность алюминиевых электролитических конденсаторов

Алюминиевые электролитические конденсаторы обычно окрашены преимущественно в серый цвет. Конденсатор также имеет геометрическую форму, имеет разные стороны с прямыми и трапециевидными углами, которые также служат для идентификации полярности.

Алюминиевый электролитический конденсатор



Сторона серого цвета обозначает положительный полюс (анод), а черная часть обозначает отрицательный полюс или катод. При этом штифт, соответствующий прямоугольной кромке основания, относится к катоду, а штырь, соответствующий трапециевидной кромке, относится к аноду.

II. Использование мультиметра

Несмотря на простоту определения полярности конденсатора по его внешнему виду, некоторые могут не знать или не знать идентификационных характеристик. Поэтому общепринятой практикой является определение полярности конденсатора с помощью мультиметра. Используя профессиональное оборудование, мы можем гарантировать точность результатов.

Общеизвестно, что ток, проходящий через электролитический конденсатор, мал (т. е. имеет большое сопротивление утечки), когда его анод подключен к положительному полюсу источника питания (черная ручка мультиметра для измерения сопротивления), а катод подключен к источнику питания. минус питания (красная ручка мультиметра). В противном случае ток утечки электролитического конденсатора будет высоким.



Метод проверки с использованием мультиметра:

1. Для измерения сначала предполагается, что один контакт является анодом, который необходимо подключить к черному стержню мультиметра, а затем подключите другой полюс к красному стержню мультиметра.
2. Возьмите показание, на котором остановится стрелка (большее значение в левой части стрелки). Для измерения желательно установить показания R*100 или R*1K.
3. Разрядите конденсатор (чтобы удалить накопившиеся заряды), а затем снова поменяйте ручки мультиметра для измерения.
4. Из двух тестов тест, в котором стрелка останавливается с левой стороны (более высокое значение сопротивления), указывает на то, что полюс, соединенный с черной ручкой, является просто анодом электролитического конденсатора.



Примечания:

• Используйте резистор или дополнительный провод для разряда возможного остаточного электричества конденсатора перед выполнением любых измерений;
• Поскольку измерение представляет собой процесс зарядки, потребуется некоторое время, прежде чем показания станут в основном стабильными
• Черная ручка измерителя является положительной, а красная — отрицательной, в то время как для цифрового измерителя наоборот.





Вот несколько способов определения полюсов конденсатора. Не забудьте подключить анод (положительный полюс) конденсатора к соответствующему положительному полюсу источника питания. Только таким образом цепь может быть замкнута, и конденсатор сможет работать, как положено.
