Как определить работоспособность конденсатора: 6 способов как проверить конденсатор мультиметром на работоспособность

Содержание

Как проверить конденсатор на трамблере мультиметром и тестером

Диагностика работоспособности конденсатора

Мотор – сердце автомобиля. Не зря так метко сказано. Для правильного функционирования двигателя нужна слаженная работа и взаимодействие различных узлов. Семейство различных компонентов зажигания – одно из важнейших. А конденсатор – важное звено этой самой системы.

Когда сомнения падают на конденсатор

Содержание

  • 1 Когда сомнения падают на конденсатор
  • 2 Вариант диагностики конденсатора первый
  • 3 С помощью переноски
  • 4 Способ проверки пробоя
  • 5 Третий вариант тестирования конденсатора
  • 6 Способ четвертый

Конденсатор может выйти из строя в редких случаях, однако в дороге автомобилист обязан быть готов ко всему. И умение проверять конденсатор на работоспособность своими руками входит в обязательный арсенал навыков опытного водителя.

Почему не работает конденсатор трамблера

Диагностика автоконденсатора подразумевает доказательство того, что искрообразование есть и проходит нормально. Следует знать, что искры появляются неравномерно, цвет их бывает тускло-красным. В ходе проверки конденсатора, диагностике подвергается весь трамблер с контактной группой.

Примечание. Современные автомобили оснащаются не механическим трамблером, а электронным коммутатором. Если происходит поломка или отказ работы, коммутатор полностью обновляется.

Проверку трамблера следует начинать с крышки. Именно отсюда, если наличествуют микротрещины, проникает дорожный сор, что приводит к сложностям в подаче тока. Вследствие этого на СЗ не попадает импульс, они бездействуют, и расстраивается вся система электроснабжения автомашины.

Вторая составляющая, которую подвергают осмотру в трамблере – это контактная группа. Особое внимание уделяется промежутку меж контактами. Ежели они в норме, однако наблюдается чрезмерное искрообразование – сомнение мгновенно падает на конденсатор.

Вариант диагностики конденсатора первый

Мультиметр цифровой

Тестирование конденсатора – это наличие измерителя с наименованием амперметр, тестер или мультиметр. Концы прибора аккуратно соединяются с контактами. Зажигание включается, контакты трамблера при этом должны быть разомкнуты. В этот момент надо смотреть на показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера, приближенных к 0. При этом режим мультиметра должен стоять в положении разрядки 2-4 А.

Такие показания мультиметра свидетельствуют о полной неисправности конденсатора. Его заменяют на новый.

С помощью переноски

Еще один способ проверки на функционирование подразумевает наличие омметра или переносной лампы. Последняя даже поможет выявить пробивание конденсатора.

Вот, как проводится диагностика:

  • Провод конденсатора отключается от зажима прерывателя.
  • Отсоединяется еще токопровод, проложенный на катушку.
  • Подключаются выводы переноски.

При повреждении элемента лампа должна загореться.

Внимание. Для уменьшения эффекта обугливания контактов и увеличение вторич. тока, рекомендуется синхронно им соединять конденсатор.

Он подпитывается искрой, проскакивающей при размыкании, даже если выставлен минимальный зазор. Все известные автомобильные схемы элекроподачи оборудуются собственным конденсатором, емкость которого варьируется в пределах 0,17 — 0,35мкФ. К примеру, у вазовских моделей емкость этого устройства приближена к значениям 0,20 — 0,25мкФ.

Проверка конденсатора на исправность

Если пропускная способность грешит отклонением, это непосредственно сказывается на минимизации добавочного тока. Разряжение и очередная зарядка конденсатора проблему никак не решает.

Способ проверки пробоя

Убедиться в пробое получится так:

  • Электропровод, проложенный от катушки, отсоединяется.
  • Отсоединяется также провод от прерывателя.
  • Теперь рекомендуется коснуться обоими концами этих проводов друг к другу, одновременно включив зажигание

При наличии сильного искрообразования, можно не сомневаться в пробое конденсатора.

Третий вариант тестирования конденсатора

Способ подразумевает зарядку высоковольтным током. Делается это так.

  • Конденсатор подпитывается электричеством непосредственно от катушки.
  • Затем проводится разрядка на массу.

При отсутствии разряд-искры между электропроводом и фюзеляжем конденсатора, можно говорить о неисправности конденсатора. Да, и еще — при исправном конденсаторе будет слышен характерный щелчок.

Примечание. Если после зарядки устройства искра опять не появляется, это лишний повод убедиться в утечке тока от конденсатора.

Способ четвертый

Четвертый вариант тестирования конденсатора связан с прокруткой коленвала. Если наблюдается сильное токообразование при заводе ДВС, это признак неисправного конденсатора.

Как проверить конденсатор прокруткой коленвала

Что касается пробоя, то и его можно легко определить во время запуска двигателя. Если между центральным бронепроводом и массой появляется слабое искрообразования, а контакты искрятся сильно, это доказывает пробивание. Такой конденсатор более не способен нормально функционировать – его придется заменить.

Тем самым, тестировать элемент системы получится различными способами. Каждый автомобилист, в зависимости от собственного опыта, выбирает более подходящий вариант.

Как проверить конденсатор мультиметром на работоспособность

Опубликовано: 09.08.2022

Содержание

  • Необходимые приготовления
  • Основной способ – проверка мультиметром
    • Измерение показателей сопротивления
    • Определение емкости
    • Как измерить напряжение
  • Альтернативный метод проверки исправности конденсатора
  • На заметку
  • Полезное видео

Достаточно большое количество людей хотели бы научиться с помощью мультиметра проверять работоспособность конденсатора.

В этой статье мы расскажем, как это делается, ведь, на самом деле, это не так уж и трудно, главное правильно использовать тестер и выполнять некоторые предписания.

Необходимые приготовления

Перед проверкой характеристик, конденсатор должен быть обязательно полностью разряжен. Разрядка производится при помощи отвертки: вы должны добиться появления небольшой искры, прислонив окончание отвертки к двум бочонкам конденсатора (прикосновение должно быть одновременным). Вот и все, можете начинать проверку.

Основной способ – проверка мультиметром

Данный вид тестера наиболее подходящий способ, чтобы проверить рабочие характеристики конденсатора, в случае его «отказа» работать. С его помощью можно узнать о обрыве в бочонке, также он покажет возможное наличие замыкания и сообщит о показании емкости конденсатора.

Перед началом проверки стоит узнать о типе конденсатора, который может быть электролитическим (полярным) либо неполярным. В случае проверки первого варианта, вам придется соблюдать полярность, вследствие чего присоединение плюсового щупа должно осуществляться только к ножке с плюсом и наоборот, минусовая ножка будет соединена с минусовым щупом. Технологию проверки конденсатора неполярного типа вы узнаете чуть ниже, однако в этом случае, полярность соблюдать не требуется. Итак, приступим к обсуждению выполнения действий проверки.

Перед началом использования мультиметра внимательно изучите все обозначения, нанесенные на его лицевую сторону, а также проследите за правильным подключением щупалец к тестеру.

Измерение показателей сопротивления

Чтобы проверить тестером сопротивление конденсатора, требуется отпаять бочонок и щипцами переложить его любое удобное место. Далее следует переключить мультиметр, направив ручку переключения в сектор Ω, который отвечает за измерение сопротивления. Строго соблюдая полярность, приложите щупы к ножкам и обратите внимание на показания, которые появятся на экране тестера. Оно сразу же будет расти, так как цифровой мультиметр автоматически будет производить зарядку конденсатора.

Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1. Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора.

Также, для измерения сопротивления можно использовать стрелочный мультиметр, при этом определение данного значения будет еще легче. Стрелка должна повышать значение постепенно, если же она стоит на нуле или сразу «прыгнула» на максимум – кондер неисправен.

Внимательно следите за полярностью, так как перепутав ее, вы можете привести конденсатор в негодность. В качестве совета можем сказать – изготовители «кондеров» наносят галочку для определения минуса.

Исправность конденсатора неполярного типа можно проверить, прикоснувшись щупами мультиметра к выводам, при этом соблюдать полярность не требуется, а диапазон измерений должен быть установлен в значение 2 МОм. В случае появления значения, которое будет меньше двух, конденсатор требуется подвергнуть замене, так как он сломан.

Данный тип проверки используется для предметов, емкость которых превышает 0,25 мкФ. Не все изделия с меньшим показателем будут работать в таком режиме.

Определение емкости

Определить целостность бочонка можно также с помощью измерения его емкости. Для этого выставьте на тестере требуемый режим измерений и вставьте изделие в специальные отверстия, которыми оснащен мультиметр. Если их нет, то, как и в случае с определением сопротивления, прислоните щупы к ножкам и посмотрите значение на табло. Показатели емкости должны равняться цифрам, указанным на оболочке конденсатора. Если же они не совпадают – изделие непригодно для дальнейшего использования.

Определить емкость не менее важно чем узнать показатели сопротивления. Более точно данные измерения можно провести с помощью цифровой модели мультиметра.

Как измерить напряжение

Измерив напряжение бочонка и сравнив его с номинальным значением, вы также сможете определить степень его исправности. Для этого нужно найти источник питания, напряжение которого будет меньше чем у измеряемого конденсатора. Зарядите им конденсатор, не забывая о соблюдении полярности. Как правило зарядка продлиться не более нескольких секунд. Далее с помощью тестера, переведенного в требуемый режим, определите показатели напряжения. Как и в случае с емкостью, показатели должны быть схожими с номинальным значением.

Более точные показания при измерении напряжения вы можете наблюдать в самом начале проверки. Связано это с тем, что заряд конденсатора будет со временем уменьшаться.

Еще одна важная деталь – бочонки с большой емкостью элементарно проверяются при помощи обыкновенной изолированной отвертки. Прислонив ее конец к полностью заряженному конденсатору, вы можете увидеть очень яркую искру. В таком случае бочонок исправен, если же искры нет либо она едва заметна – он сломан.

Альтернативный метод проверки исправности конденсатора

Данный способ не требует специального оборудования, однако он не даст точных показаний параметров бочонка. Для его осуществления вам понадобится самодельная контрольная лампа, которая сможет проверить бочонок на замыкание. Перед проверкой зарядите конденсатор и провода самодельной прозвонки прислоните к ножкам изделия. Если вы увидели искру, то ваша деталь исправна.

На заметку

В некоторых случаях можно сэкономить время, проверив состояние конденсатора, не прибегая к помощи специальных тестеров. Для этого следует внимательно осмотреть бочонок, состояние которого может выдавать неисправность. В верхней части детали имеется крестик, который может иметь пробой либо на нем видны следы протекания, что будет свидетельствовать о неисправности кондера. Также он может изменить цвет или форму, что будет означать его поломку. К тому же, проблема не всегда в конденсаторе, повреждение может быть в схеме, которые будут внешне заметны.

Не стоит проводить измерения конденсатора, предварительно не отделив его от схемы, так как вы не сможете добиться точных показаний мультиметра из-за близкого нахождения других элементов платы.

Полезное видео

Визуально ознакомиться с этапами проверки конденсатора вы можете на видео ниже:


Благодаря данной статье вы узнали как проверить работоспособность конденсатора собственными силами. Надеемся, что она поможет вам в ремонте домашней техники, которая может выходить из строя по причине поломки бочонка.

Как проверить конденсатор мультиметром

Не знаете как проверить конденсатор мультиметром? Технология проверки этого элемента схемы достаточно проста, главное уметь пользоваться тестером и соблюдать несколько простых рекомендаций. Итак, далее мы расскажем с помощью каких приборов проще всего определить исправность конденсатора и как это сделать правильно.

  • Подготовительные работы
  • Способ №1 — Мультиметр в помощь
  • Измерение сопротивления
  • Измерение емкости
  • Измерение напряжения
  • Способ №2 — обойтись без приборов
  • Что еще важно знать?

Подготовительные работы

Перед проверкой исправности конденсатора необходимо его разрядить. Для этого лучше всего использовать обычную отвертку. Жалом необходимо коснуться одновременно двух выходов бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 — Мультиметр в помощь

Если конденсатор не работает, то лучше проверить его работоспособность мультиметром или в мастерской. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри ствола или короткого замыкания в цепи. О том, как пользоваться мультиметром, мы вам уже рассказывали, поэтому рекомендуем сначала прочитать эту статью. Если вы умеете работать тестировщиком, то все намного проще.

В первую очередь необходимо определить, какой конденсатор стоит в цепи: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусовой. В случае неполярного варианта детали полярность соблюдать необязательно, но ее также придется проверить по другой технологии (об этом мы поговорим ниже). После того, как вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас и рассмотрим по очереди.

Измерить сопротивление

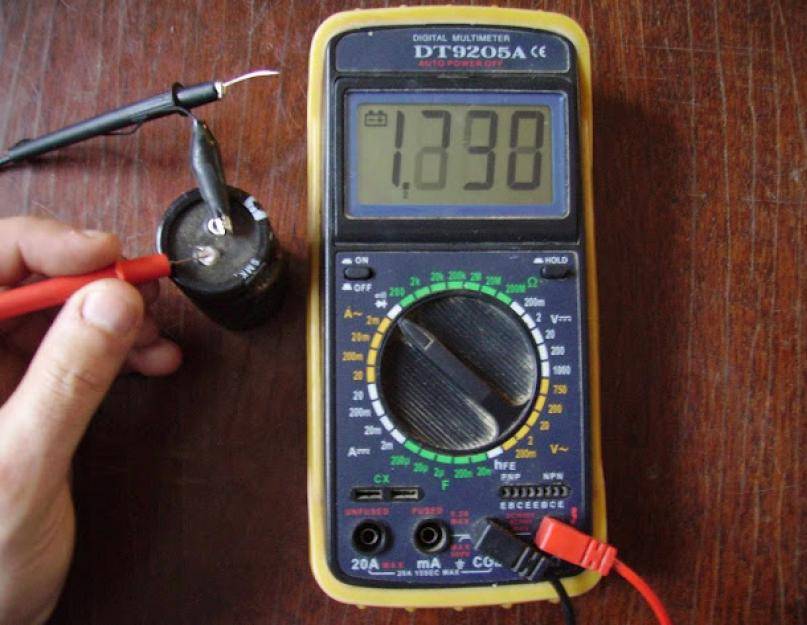

Итак, для начала нужно проверить мультиметром сопротивление конденсатора. Для этого отпаяйте корпус от схемы и с помощью пинцета осторожно переместите его на рабочую поверхность, например, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и прикасаемся щупами к клеммам, соблюдая полярность.

Обращаем ваше внимание, что если перепутать минус с плюсом, то тест производительности может провалиться, потому что сразу выйдет из строя конденсатор. Чтобы этого не произошло, помните следующий момент – минусовой контакт производители всегда отмечают галочкой!

После того, как вы прикоснетесь щупами к ножкам, на дисплее цифрового мультиметра должно появиться первое значение, которое тут же начнет расти. Это связано с тем, что тестер при контакте начинает заряжать конденсатор.

Через некоторое время на дисплее появится максимальное значение «1», что говорит об исправности детали.

Если вы только начали проверять конденсатор мультиметром, и у вас получилось «1», то внутри бочки произошел обрыв и он неисправен. При этом появление нуля на табло говорит о том, что что-то произошло внутри короткого замыкания кондера.

Если вы решили использовать аналоговый мультиметр (стрелка) для проверки сопротивления, то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значения будут свидетельствовать о поломке детали, а постепенное увеличение сопротивления будет означать пригодность полярного конденсатора.

Для самостоятельной проверки целостности неполярного кондера в домашних условиях достаточно коснуться щупами ножек тестера, не соблюдая полярности, выставив диапазон измерения 2 МОм. На дисплее должно отображаться значение больше двух. Если это не так, конденсатор не работает и его необходимо заменить.

Также следует отметить, что приведенный выше способ проверки подходит только для изделий емкостью более 0,25 мкФ. Если номинал элемента схемы меньше, нужно предварительно убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер — LC-метр.

Измерение емкости

Следующий способ проверки работоспособности изделия – пробой путем измерения емкостных характеристик кондера и сравнения их с номинальным значением (указано производителем на внешней оболочке, что хорошо видно на Фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Нужно только перевести переключатель в диапазон измерений, опираясь на номинал и, если тестер имеет специальные посадочные пазы, вставить в них деталь, как показано на фото ниже.

Если в тестере нет такой функции, можно проверить емкость с помощью щупов аналогично предыдущему способу. При подключении щупов на дисплее должна отображаться емкость, близкая по значению к номинальной характеристике. Если это не так, то конденсатор пробит и нужно заменить деталь.

Измерение напряжения

Еще один способ узнать, рабочий конденсатор или нет, это проверить его напряжение вольтметром (или «мультиком») и сравнить результат с номинальным значением. Для проверки понадобится блок питания с чуть меньшим напряжением, например, для кондера на 25 вольт достаточно источника на 9 вольт. Соблюдая полярность, подсоедините щупы к ножкам и подождите несколько секунд, которых достаточно для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале измерения на дисплее должно появиться значение, примерно равное номинальному значению. Если это не так, конденсатор неисправен.

Обращаем ваше внимание, что при подключении вольтметра бочка будет постепенно разряжаться, поэтому достоверное напряжение можно увидеть только в самом начале измерений!

Еще хотелось бы сказать пару слов о том, как проверить большой конденсатор простым способом. Сначала необходимо полностью зарядить элемент в течение нескольких секунд, а затем замкнуть контакты обычной отверткой с изолированной ручкой. Если ствол исправен, должна появиться яркая искра. Если искры нет или она очень тусклая, скорее всего конденсатор не работает, а точнее не держит заряд.

Какой-то шаг проверки был для вас непонятен? Тогда ознакомьтесь с технологией проверки работоспособности конденсатора мультиметром в этом видеоуроке:

Как проверить целостность «кондера»

Способ №2 — обходимся без приборов

Менее качественный способ проверки работоспособности емкостного элемента — с помощью самодельного звуковика в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание. Как и в случае с отверткой, сначала заряжаем деталь, после чего прикасаемся к ножкам выводов щупа. Если кондер сработает, возникнет искра, которая сразу его разрядит. О том, как сделать контрольную лампу электрика, мы тоже рассказали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использования мультиметра или других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, проверить на вздутие или порчу.

Во-первых, внимательно посмотрите на верхнюю часть ствола, на которой производитель нарисовал крест (слабое место, не позволяющее кондеру взорваться в случае его выхода из строя).

Если вы видите там течь или разрушение изоляции, значит конденсатор пробит, и проверять его тестером смысла нет. Также внимательно проверьте, не потемнел ли этот элемент цепи и не стал ли он бугристым, что случается очень часто. Ну и не следует забывать, что повреждение могло произойти на самой плате в районе места подключения конденсатора. Эту неисправность видно невооруженным глазом, особенно когда наблюдается отслоение дорожек или изменение цвета платы.

Еще один важный момент, который необходимо учитывать, это то, что продукт необходимо проверять только сняв его с доски. Если вы хотите проверить конденсатор, не выпаиваясь из схемы, учтите, что может быть большая погрешность измерения из-за других элементов схемы рядом.

Вот и все, что я хотел вам рассказать о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Рекомендуем пользоваться данной инструкцией при ремонте микроволновки или стиральной машины своими руками, т.к. данный вид бытовой техники очень часто имеет данную поломку. Кроме того, кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому, если вы хотите что-то отремонтировать самостоятельно, надеемся, что эта инструкция вам поможет!

Читайте также:

  • Как проверить правильность работы счетчика электроэнергии
  • Методы проверки УЗО
  • Как определить фазу и ноль без приборов

Вносимые потери и характеристики фильтрующего конденсатора

Компоненты EEE, ПРОВЕРКА, ЭЛЕКТРООБОРУДОВАНИЕ И ПРОВЕРКА, ПАССИВНЫЕ, ВЧ и СВЧ, ИСПЫТАНИЯ

Конденсаторы используются как в аналоговых, так и в цифровых схемах для устранения нежелательных сигналов. Эффективность фильтрации конденсатора или схемы фильтрации обычно описывается с точки зрения вносимых потерь. Некоторые из факторов, которые существенно влияют на характеристики вносимых потерь схемы фильтрации, включают конфигурацию фильтрующих элементов, импеданс и ток нагрузки.

Фильтрация электромагнитных помех в цепях

Электрические помехи, как естественные, так и техногенные, могут существенно повлиять на работу электронной схемы. Эти нежелательные сигналы в совокупности известны как электромагнитные помехи (EMI). Схемы фильтрации используются в большинстве аналоговых и цифровых схем для устранения этих нежелательных сигналов. Некоторые из наиболее распространенных источников этих сигналов включают освещение, грозы, осадки, линии электропередач, двигатели, системы зажигания, радиолокационные передатчики, усилители мощности, компьютерные часы и космические источники.

Конфигурация элементов фильтрующей схемы существенно определяет ее эффективность фильтрации. Простейшая конфигурация фильтрации, обычно известная как С-фильтр, состоит из одного проходного конденсатора. Производительность схемы фильтрации улучшается за счет использования комбинации емкостных и индуктивных элементов. Некоторые из наиболее распространенных конфигураций включают конструкции LC, T и Pi. Увеличение количества емкостных и индуктивных элементов помогает улучшить характеристики схемы фильтрации.

Характеристики вносимых потерь конденсаторов и цепей

Одним из ключевых факторов, который следует учитывать при выборе конденсатора для фильтрации электромагнитных помех, являются его характеристики вносимых потерь. Этот параметр обычно определяется как отношение напряжения до и после добавления фильтра. В базовой схеме значение получается путем деления значений напряжения, полученных до и после вставки фильтрующего компонента. Этот параметр во многом определяет уровень затухания фильтрующего контура. Вносимые потери цепи или компонента обычно указываются в децибелах.

Обычные конденсаторы не обладают хорошими характеристиками вносимых потерь. Наличие собственной индуктивности снижает их способность заземлять нежелательные электрические помехи. Эта остаточная индуктивность увеличивается с увеличением длины электродов. Кроме того, чем уже электрод, тем выше величина индуктивности. Чтобы уменьшить эту нежелательную индуктивность и улучшить характеристики фильтрации конденсаторов, необходимо изменить архитектуру этих пассивных компонентов. Изменение конструкции конденсатора и добавление третьего вывода помогает минимизировать остаточную индуктивность. Проходные конденсаторы, особый класс емкостных элементов, которые широко используются для фильтрации, основаны на этой модифицированной архитектуре.

В конденсаторах с двумя выводами остаточная индуктивность выше, поскольку выводы компонента ведут себя как катушки индуктивности. Введение третьего вывода помогает уменьшить индуктивную составляющую последовательно с емкостной составляющей. Это значительно улучшает характеристики вносимых потерь конденсатора. Уменьшая эту остаточную индуктивность, частота собственного резонанса фильтрующего конденсатора увеличивается.

Проходные конденсаторы специально разработаны для обеспечения исключительных характеристик вносимых потерь. Эти конденсаторы широко используются для подавления и обхода электромагнитных помех. Наиболее распространенными конструкциями керамических проходных конденсаторов, используемых в современных схемах фильтрации, являются дисковые и трубчатые конденсаторы. Проходные конденсаторы из пластиковой пленки обычно используются в приложениях, требующих высокой надежности.

Изменение вносимых потерь в зависимости от частоты

Характеристики идеальных и реальных конденсаторов немного отличаются. Вносимые потери идеального конденсатора увеличиваются с увеличением частоты. Для сравнения, вносимые потери фактического компонента увеличиваются с частотой до определенного уровня. Этот уровень известен как частота собственного резонанса. После этого уровня вносимые потери фактического компонента уменьшаются с увеличением частоты.

На частотах выше резонансной частоты вносимые потери фильтра не изменяются, если остаточная индуктивность поддерживается постоянной. Увеличение или уменьшение емкости компонента в этих условиях не влияет на вносимые потери. Это означает, что для подавления шума на высоких частотах требуется конденсатор с высокой частотой собственного резонанса. Для таких применений следует использовать компоненты с малой остаточной индуктивностью.

Факторы, определяющие характеристики вносимых потерь

Характеристики схемы или компонента определяются многими факторами; Некоторыми из основных факторов являются электрическая конфигурация, ток нагрузки, импеданс источника, импеданс нагрузки, импеданс заземления, характеристики диэлектрических материалов компонентов и целостность экрана.

Конфигурация компонентов

Хотя для удаления нежелательных сигналов можно использовать отдельные элементы, в большинстве схем фильтрации используется комбинация емкостных и индуктивных компонентов. Выбор конфигурации в основном определяется желаемыми характеристиками вносимых потерь. Наиболее распространенные конфигурации включают C, C-L, L-C, Pi и T. См. рисунок ниже:

Теоретически одноэлементный фильтр дает вносимые потери 20 дБ за декаду, а двухэлементный фильтр дает 40 дБ за декаду. Схемы фильтрации с тремя и более элементами могут обеспечить еще более высокие характеристики вносимых потерь. Цепи фильтрации с несколькими емкостными и индуктивными элементами используются в цепях, где требуется высокая эффективность фильтрации. Фактические характеристики вносимых потерь определяются фактическими характеристиками используемых компонентов. Эта информация обычно указывается в технических паспортах. При выборе конфигурации схемы фильтрации важно учитывать полное сопротивление источника и нагрузки.

Ток нагрузки

Влияние тока нагрузки на вносимые потери в значительной степени определяется свойствами используемых фильтрующих элементов. Для схем фильтрации с индуктивными элементами вносимые потери могут снизиться, если используются ферритовые катушки индуктивности. Степень этого эффекта зависит от конкретных характеристик ферритового материала.

Полное сопротивление цепи

Характеристики вносимых потерь схемы фильтрации сильно зависят от импеданса источника и нагрузки. Эта производительность обычно оптимизируется путем выбора подходящей конфигурации емкостных и индуктивных элементов.

Проверить здесь ⇒

Заключение
Конденсаторы

используются как в аналоговых, так и в цифровых схемах для устранения нежелательных сигналов. Эффективность фильтрации конденсатора или схемы фильтрации обычно описывается с точки зрения вносимых потерь. Некоторые из факторов, которые существенно влияют на характеристики вносимых потерь схемы фильтрации, включают конфигурацию фильтрующих элементов, импеданс и ток нагрузки.

Обычные конденсаторы не обеспечивают хороших характеристик вносимых потерь, а компоненты с тремя выводами используются, когда требуются лучшие характеристики. Для достижения оптимальных характеристик вносимых потерь используются схемы фильтрации, состоящие из нескольких емкостных и индуктивных элементов.

Источник: блог Capacitor Faks

Энтони Кенни.
