Как проверить транзистор мультиметром

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью этих приборов можно не только проверить исправность последнего, но и его коэффициент усиления — h31э.

СОДЕРЖАНИЕ:

Необходимость наличия пробника

Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр.

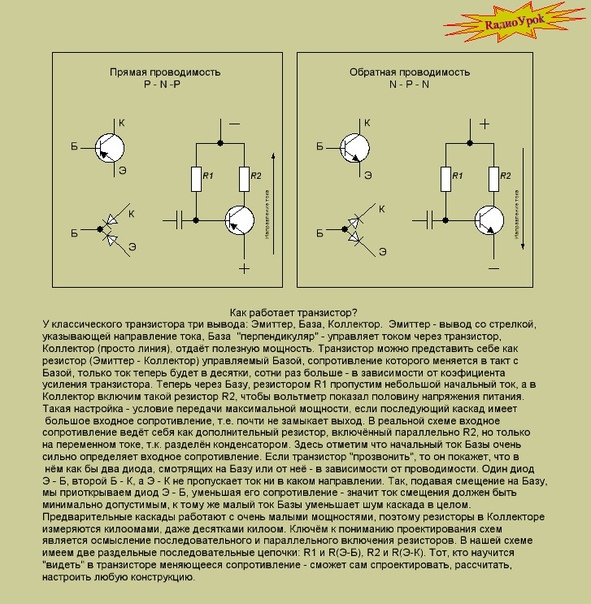

Устройство транзистора

Прежде, чем приступить к проверке, необходимо разобраться что из себя представляет транзистор.

Он имеет три вывода, которые формируют между собой диоды (полупроводники).

Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе.

Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Оба диода подсоединены в схему встречно через базу, и вся эта схема представляет собой транзистор.

Читайте также:

Ищем базу, эмиттер и коллектор на транзисторе

Как сразу найти коллектор.

Чтобы сразу найти коллектор нужно выяснить, какой мощности перед вами транзистор, а они бывают средней мощности, маломощные и мощные.

Транзисторы средней мощности и мощные сильно греются, поэтому от них нужно отводить тепло.

Делается это с помощью специального радиатора охлаждения, а отвод тепла происходит через вывод коллектора, который в этих типах транзисторов расположен посередине и подсоединен напрямую к корпусу.

Получается такая схема передачи тепла: вывод коллектора – корпус – радиатор охлаждения.

Если коллектор определен, то определить другие выводы уже будет не сложно.

Бывают случаи, которые значительно упрощают поиск, это когда на устройстве уже есть нужные обозначения, как показано ниже.

Производим нужные замеры прямого и обратного сопротивления.

Однако все равно торчащие три ножки в транзисторе могу многих начинающих электронщиков ввести в ступор.

Читайте также:

Как же тут найти базу, эмиттер и коллектор?

Без мультиметра или просто омметра тут не обойтись.

Итак, приступаем к поиску. Сначала нам нужно найти базу.

Берем прибор и производим необходимые замеры сопротивления на ножках транзистора.

Берем плюсовой щуп и подсоединяем его к правому выводу. Поочередно минусовой щуп подводим к среднему, а затем к левому выводам.

Между правым и среднем у нас, к примеру, показало 1 (бесконечность), а между правым и левым 816 Ом.

Эти показания пока ничего нам не дают. Делаем замеры дальше.

Теперь сдвигаемся влево, плюсовой щуп подводим к среднему выводу, а минусовым последовательно касаемся к левому и правому выводам.

Опять средний – правый показывает бесконечность (1), а средний левый 807 Ом.

Это тоже нам ничего не говорить. Замеряем дальше.

Теперь сдвигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой последовательно к правому и среднему.

Если в обоих случаях сопротивление будет показывать бесконечность (1), то это значит, что базой является левый вывод.

А вот где эмиттер и коллектор (средний и правый выводы) нужно будет еще найти.

Теперь нужно сделать замер прямого сопротивления. Для этого теперь делаем все наоборот, минусовой щуп к базе (левый вывод), а плюсовой поочередно подсоединяем к правому и среднему выводам.

Запомните один важный момент, сопротивление p-n перехода база – эмиттер всегда больше, чем p-n перехода база – коллектор.

В результате замеров было выяснено, что сопротивление база (левый вывод) – правый вывод равно 816 Ом, а сопротивление база – средний вывод 807 Ом.

Значит правый вывод — это эмиттер, а средний вывод – это коллектор.

Итак, поиск базы, эмиттера и коллектора завершен.

Читайте также:

Как проверить транзистор на исправность

Чтобы проверить транзистор мультиметром на исправность достаточным будет измерить обратное и прямое сопротивление двух полупроводников (диодов), чем мы сейчас и займемся.

В транзисторе обычно существуют две структуру перехода p-n-p и n-p-n.

P-n-p – это эмиттерный переход, определить это можно по стрелке, которая указывает на базу.

Стрелка, которая идет от базы указывает на то, что это n-p-n переход.

P-n-p переход можно открыть с помощью минусовое напряжения, которое подается на базу.

Выставляем переключатель режимов работы мультиметра в положение измерение сопротивления на отметку «200».

Черный минусовой провод подсоединяем к выводу базы, а красный плюсовой по очереди подсоединяем к выводам эмиттера и коллектора.

Т.е. мы проверяем на работоспособность эмиттерный и коллекторный переходы.

Показатели мультиметра в пределах от 0,5 до 1,2 кОм скажут вам, что диоды целые.

Теперь меняем местами контакты, плюсовой провод подводим к базе, а минусовой поочередно подключаем к выводам эмиттера и коллектора.

Настройки мультиметра менять не нужно.

Последние показания должны быть на много больше, чем предыдущие. Если все нормально, то вы увидите цифру «1» на дисплее прибора.

Это говорит о том, что сопротивление очень большое, прибор не может отобразить данные выше 2000 Ом, а диодные переходы целые.

Преимущество данного способа в том, что транзистор можно проверить прямо на устройстве, не выпаивая его оттуда.

Хотя еще встречаются транзисторы где в p-n переходы впаяны низкоомные резисторы, наличие которых может не позволить правильно провести измерения сопротивления, оно может быть маленьким, как на эмиттерном, так и на коллекторном переходах.

В данном случае выводы нужно будет выпаять и проводить замеры снова.

Читайте также:

Признаки неисправности транзистора

Как уже отмечалось выше если замеры прямого сопротивления (черный минус на базе, а плюс поочередно на коллекторе и эмиттере) и обратного (красный плюс на базе, а черный минус поочередно на коллекторе и эмиттере) не соответствуют указанным выше показателям, то транзистор вышел из строя.

Другой признак неисправности, это когда сопротивление p-n переходов хотя бы в одном замере равно или приближено к нулю.

Это указывает на то, что диод пробит, а сам транзистор вышел из строя. Используя данные выше рекомендации, вы легко сможете проверить транзистор мультиметром на исправность.

Как определить коллектор база эмиттер

Как определить выводы транзистора мультиметром. Итак , как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром? В первую очередь, нужно определить вывод базы. При этом смотрим, какую величину сопротивления показывает мультиметр.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как определить выводы транзистора
• Кодовая и цветовая маркировка транзисторов. Обозначение транзистора на схеме корпус база эмиттер
• Как проверить транзистор мультиметром
• Как определить выводы транзистора, цоколевка
• Как проверить транзистор мультиметром.
• Как проверить транзистор мультиметром не выпаивая
• Как определить выводы неизвестного биполярного транзистора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как узнать и проверить неизвестный Транзистор.

Как определить выводы транзистора

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Для того, чтобы правильнее понять процедуру расчета, необходимо понимать каких видов и типов бывают транзисторы и в каких режимах они могут работать.

Биполярные управляются током на база-эмиттерном переходе, конструктивно имеют два различных перехода p-n и n-p, то есть могут быть n-p-n или p-n-p типа ;. Униполярные или полевые управляются напряжением на база-эмиттерном переходе, конструктивно состоят из двух однотипных переходов p-n или n-p, выделяют два типа полевых транзисторов — с изолированным затвором и с затвором из p-n-перехода.

Так как речь идет о расчете тока базы, то далее рассмотрим режимы работы только полевых транзисторов:. Инверсивный обратная ситуация для активного режима, равносилен стандартной логике работы p-n-p транзисторов ,. Насыщение когда оба перехода эмиттер-база и база-коллектор открыты, между эмиттером и коллектором течет ток — ток насыщения ,.

Отсечка напряжение коллектор-база 5. Барьерный база соединяется с коллектором, транзистор работает как диод. Напряжения на эмиттере, базе, коллекторе. Смещение перехода база-эмиттер для типа n-р-n. Смещение перехода база-коллектор для типа n-р-n. Смещение перехода база-эмиттер для типа р-n-р. Смещение перехода база-коллектор для типа р-n-р.

Наиболее частым способом включения биполярных транзисторов является схема с общим эмиттером «ключевой режим», входной сигнал на базе, выходной на коллекторе , ее и рассмотрим ниже. U ce — напряжение насыщения коллектор-эмиттер указывается в технических параметрах транзистора ;.

Рассчитывается ток базы, который требуется для создания заданного тока коллектора. Например, в режиме насыщения ток коллектора и базы не зависят друг от друга. А в режиме отсечки ток базы равен нулю. Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:. Вы читаете: Расчет тока базы транзистора. Новости О проекте Контакты. Имя: E-mail:. Расчет тока базы биполярного транзистора в ключевом режиме Схема включения обозначена выше.

Для расчетов необходимо иметь значения: 1. R c — сопротивление нагрузки; 3. U ce — напряжение насыщения коллектор-эмиттер указывается в технических параметрах транзистора ; 4.

Процедура расчета будет выглядеть следующим образом: 1. Рассчитывается ток коллектора, 2. Дата публикации: Спасибо автору! Режим для типа n-р-n. Режим для типа р-n-р.

Кодовая и цветовая маркировка транзисторов. Обозначение транзистора на схеме корпус база эмиттер

В первую очередь, нужно определить вывод базы. При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.

Итак, как определить где у транзистора находится база, коллектор и эмиттер мультиметром?.

Как проверить транзистор мультиметром

Как проверить транзистор мультиметром. Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья. Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем. Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Как определить выводы транзистора, цоколевка

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб!

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Как проверить транзистор мультиметром.

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Для того, чтобы правильнее понять процедуру расчета, необходимо понимать каких видов и типов бывают транзисторы и в каких режимах они могут работать. Биполярные управляются током на база-эмиттерном переходе, конструктивно имеют два различных перехода p-n и n-p, то есть могут быть n-p-n или p-n-p типа ;. Униполярные или полевые управляются напряжением на база-эмиттерном переходе, конструктивно состоят из двух однотипных переходов p-n или n-p, выделяют два типа полевых транзисторов — с изолированным затвором и с затвором из p-n-перехода. Так как речь идет о расчете тока базы, то далее рассмотрим режимы работы только полевых транзисторов:. Инверсивный обратная ситуация для активного режима, равносилен стандартной логике работы p-n-p транзисторов ,.

Как проверить транзистор мультиметром не выпаивая

Применяется в электронных устройствах для усиления или генерации электрических колебаний, а также в качестве коммутирующего элемента например, в схемах ТТЛ. К каждому из слоёв подключены проводящие невыпрямляющие контакты [1]. С точки зрения типов проводимостей эмиттерный и коллекторный слои не различимы, но при изготовлении они существенно различаются степенью легирования для улучшения электрических параметров прибора. Коллекторный слой легируется слабо, что повышает допустимое коллекторное напряжение. Кроме того, сильное легирование эмиттерного слоя обеспечивает лучшую инжекцию неосновных носителей в базовый слой, что увеличивает коэффициент передачи по току в схемах с общей базой.

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает.

Как определить выводы неизвестного биполярного транзистора

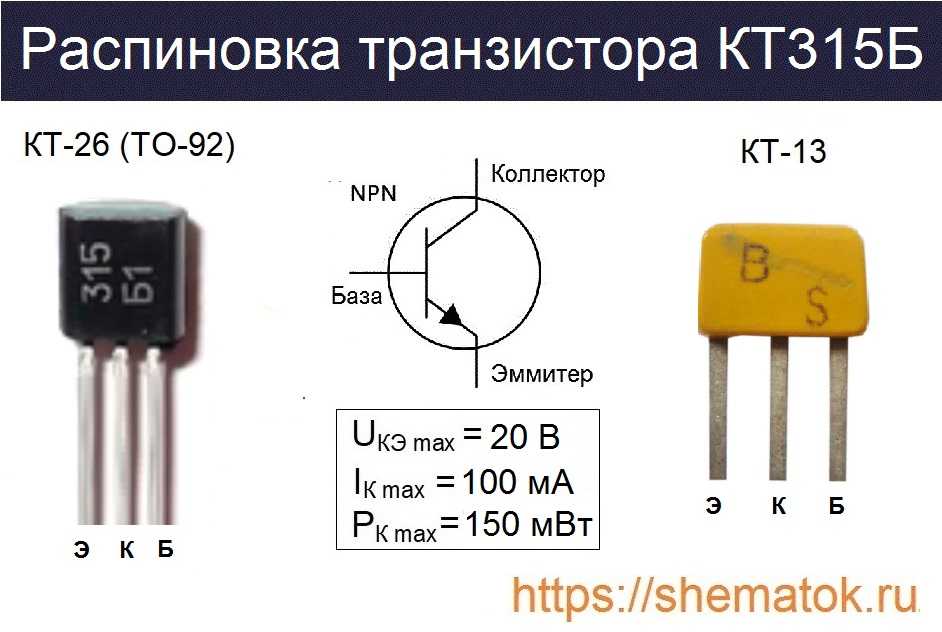

Для опыта мы возьмем простой и всеми нами любимый транзистор КТБ:. Соберем знакомую вам схемку:. Для чего я поставил перед базой резистор, читаем здесь. На Bat1 выставляю напряжение в 2,5 вольта.

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью них можно не только проверить исправность последнего, но и его коэффициент усиления — h31э. Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр. Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе. Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство. Что бы избежать недоразумений, следует уметь быстро и правильно проверять детали.

Иногда возникает необходимость определить тип транзистора p-n-p или n-p-n , выводы эмиттера, коллектора и базы при стертой маркировке, для импортных транзисторов и т. Это можно сделать с помощью омметра. Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис. Перепробовав всевозможные комбинации получили что база у нас посередине т. Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p.

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Как правильно определить 3 вывода транзистора: пошаговые методы тестирования транзистора

Структура биполярного транзистора (BJT)

Что такое транзистор?

Определение транзисторов : Это полупроводниковое устройство с тремя выводами: коллектор, эмиттер и база, а транзисторы в основном используются для усиления и переключения электронных сигналов.

Кто изобрел транзистор?

Транзисторы, изобретенные Джоном Бардином, Уильямом Шокли и Уолтером Браттейном. Сначала они изобрели точечный транзистор в 1947, а затем в 1948 году они изобрели транзистор с биполярным переходом.

Фактическая конструкция и вид изнутри биполярного транзистора (BJT)

Фактическая конструкция и вид изнутри биполярного транзистора (BJT)

Сравнение объема и плотности легирования биполярных транзисторов (BJT)

Основа BJT имеет самый тонкий слой с небольшим объемом, затем эмиттер имеет средний объем, в то время как коллектор занимает самый большой объем в транзисторе с биполярным переходом.

Плотность легирования транзистора изменяется в зависимости от того, коллектор имеет самую легкую плотность легирования, затем база имеет среднюю плотность легирования, а эмиттер биполярного транзистора имеет высокую плотность легирования

Биполярные транзисторы (BJT)

Есть два основных типа, когда мы рассматриваем типы транзисторов.

1. Транзисторы NPN : Два полупроводниковых слоя N-типа разделены одним слоем P-типа.
2. Транзисторы PNP : Два полупроводниковых слоя P-типа разделены одним слоем N-типа.

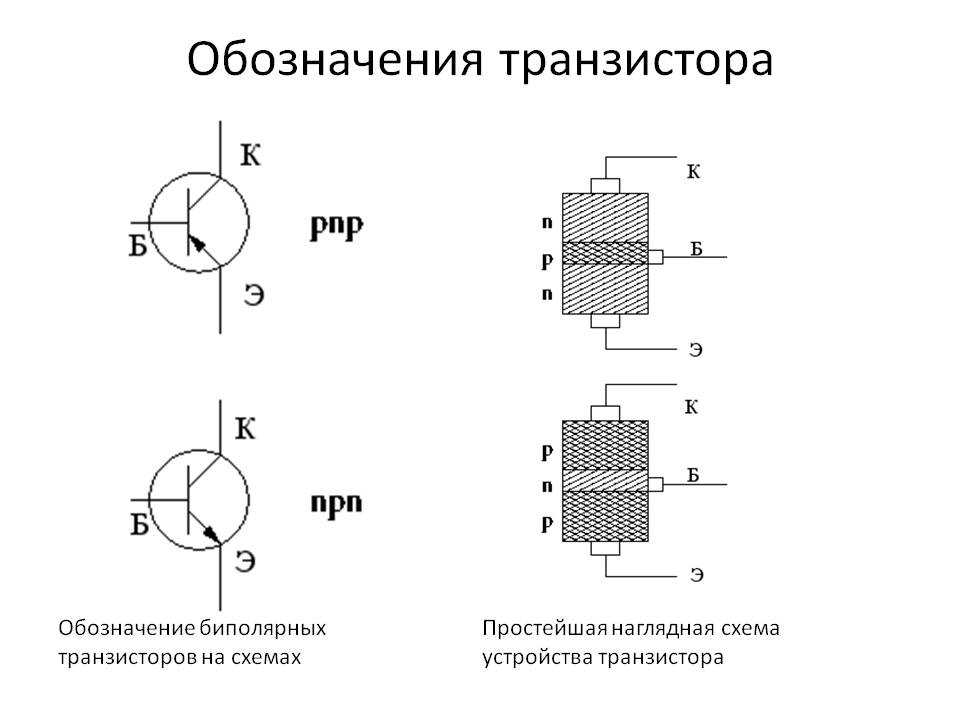

Транзистор NPN и транзистор PNP Структура

Символ транзистора меняется в зависимости от точки стрелки. если стрелка указывает на эмиттер, это NPN-транзистор, а если стрелка указывает на базу, это PNP-транзистор.

Транзисторы NPN и PNP

В транзисторах NPN направление тока от коллектора к эмиттеру, а в транзисторах PNP направление тока от эмиттера к коллектору.

Транзисторы NPN включаются, когда электроны входят в базовую клемму, в то время как транзисторы PNP включаются, когда дырки входят в базовую клемму.

В NPN-транзисторах основными носителями заряда являются электроны, а в PNP-транзисторах основными носителями заряда являются дырки.

Транзисторы NPN являются наиболее широко используемыми типами транзисторов в промышленности.

Имеется 3 контакта транзистора

• C – коллекторный вывод
• B – базовый вывод
• E – вывод эмиттера

Идентификация 3 контактов транзистора является важной частью при использовании транзисторов в схемах.

Транзисторы изготавливаются из полупроводниковых материалов, в основном из кремния, а некоторые изготавливаются из германия и других полупроводниковых материалов.

Транзисторы меньше по размеру и для работы потребляют меньше энергии по сравнению с электронными лампами, которые используются на ранних стадиях.

Структура биполярного переходного транзистора (BJT)

При рассмотрении внешнего вида транзисторы имеют пластиковое покрытие и одна сторона транзистора представляет собой плоскую поверхность, а другая сторона изогнута.

Как определить 3 контакта транзистора по его символу

3 контакта символа транзистора можно легко определить, посмотрев в направлении, куда указывает стрелка. Если стрелка указывает на эмиттер, это NPN-транзистор. Если стрелка указывает на базу, это PNP-транзистор.

Как определить 3 контакта транзистора по внешнему виду

Идентификация 3 контактов NPN-транзистора

В большинстве случаев при рассмотрении NPN-транзисторов, когда мы держим плоскую сторону транзистора лицевой стороной к себе. Выводы слева направо — коллектор, база и эмиттер соответственно. В большинстве PNP-транзисторов все наоборот. Итак, слева направо будут эмиттер, база и коллектор.

Идентификация 3 контактов транзистора PNP

Как идентифицировать 3 контакта транзистора с помощью мультиметра

Идентификация типа транзистора: транзистор NPN или транзистор PNP

При анализе выводов транзистора средний вывод биполярного транзистора всегда является базой, и, сохраняя положительный (красный) щуп на среднем выводе и отрицательный (черный) щуп на двух других выводах транзистора, мы можем определить тип транзистора. .

1. Установите мультиметр в режим диода.
2. Затем поднесите положительный (красный) щуп мультиметра к среднему выводу транзистора, а затем поднесите отрицательный (черный) щуп к одному из других выводов транзистора с обеих сторон.

• Если на экране мультиметра отображаются показания – это NPN-транзистор
• Если на экране мультиметра нет показаний – это PNP-транзистор

В диодном режиме мультиметр показывает значение напряжения в p-n-переход, где положительный щуп находится на аноде (p), а черный щуп — на катоде (n)

Идентификация 3-х выводов NPN-транзистора с помощью мультиметра

1. Установите мультиметр в режим диода
2. Затем поднесите положительный (красный) щуп мультиметра к СРЕДНЕМУ выводу транзистора
3. Затем поднесите отрицательный (черный) щуп к ЛЕВОМУ выводу и снимите показания с мультиметра.
4. Затем снимите показания мультиметра, удерживая черный щуп на ПРАВОМ контакте транзистора.

Идентификация 3 контактов NPN-транзистора с помощью мультиметра

При сравнении двух показаний p-n-переход, где получено более высокое значение, является переходом база-эмиттер. А p-n переход, где получено меньшее значение, является переходом коллектор-база.

Таким же образом описанный выше тест можно применить для идентификации контактов PNP-транзистора.

Идентификация 3 контактов транзистора PNP с помощью мультиметра

1. Установите мультиметр в режим диода.
2. Затем поднесите положительный (красный) щуп мультиметра к ЛЕВОМУ выводу транзистора
3. Затем поднесите отрицательный (черный) щуп к СРЕДНЕМУ выводу и снимите показания с мультиметра.
4. Затем снимите показания мультиметра, удерживая положительный (красный) щуп на правом выводе транзистора.

При сравнении двух показаний p-n переход, где получено более высокое значение, является переходом база-эмиттер. А p-n переход, где получено меньшее значение, является переходом коллектор-база.

Режимы работы биполярного транзистора

Существует 3 основных режима работы биполярного транзистора

1. Режим отсечки
2. Активный или линейный режим
3. Режим насыщения

переход база-коллектор и переход коллектор-база смещены в обратном направлении.

В активном или линейном режиме переход эмиттер-база смещен в прямом направлении, а переход коллектор-база смещен в обратном направлении.

В режиме насыщения и переход эмиттер-база, и переход коллектор-база смещены в прямом направлении.

(BJT) Биполярные транзисторы в качестве усилителей

Усилителю требуется 2 клеммы для подключения входного сигнала и 2 клеммы для подключения нагрузки.

Таким образом, всего требуется 4 контакта, а NPN- и PNP-транзисторы имеют только 3 контакта. Поэтому он должен сделать одну клемму общей как для входа, так и для выхода транзистора.

Таким образом, имеется 3 общих шины биполярного транзистора (BJT)

• Общий эмиттер (CE)
• Общая база (CB)
• Общий коллектор (CC)

Когда транзисторы действуют как усилитель, эмиттер -базовый переход остается смещенным в прямом направлении за счет подачи постоянного напряжения смещения.

Ток эмиттера возникает из-за того, что входной сигнал малого напряжения вносит свой вклад в ток коллектора, а ток коллектора проходит через нагрузочный резистор, что приводит к большому падению напряжения.

Небольшое входное напряжение превращается в большое выходное напряжение, используя концепцию транзисторов в качестве усилителей.

(BJT) биполярные переходные транзисторы в качестве переключателя

Работа транзисторного переключателя в основном основана на области, где транзистор работает на кривой ВАХ. Области, в которых может работать транзистор, — это активная область, область насыщения и область отсечки. Если транзистор работает в области насыщения, он действует как полностью открытое состояние, в то время как транзистор работает в области отсечки, он действует как полностью закрытое состояние. Кроме того, транзисторы действуют как усилитель, если он работает в активной области.

---

ЗНАЕТЕ ЛИ ВЫ о Transistor Radio?

Транзисторный радиоприемник представляет собой портативный радиоприемник небольшого размера, в котором в основном используется транзисторная схема. Regency TR-1 — первый транзисторный радиоприемник, выпущенный в 1954 году, а затем на рынок вышла Sony TR-63. Затем со временем использование транзисторного радиоприемника прекратилось с появлением бумбокса и плеера Sony, а позже и цифровых устройств, таких как mp3-плееры и мобильные телефоны.

---

ЗНАЕТЕ ЛИ ВЫ Как найти анод и катод диода? ПРОЧИТАЙТЕ ЗДЕСЬ

сообщите об этом объявлении

Как проверить транзистор и диод » Electronics Notes

Очень быстро и легко научиться тестировать транзистор и диод с помощью аналогового мультиметра — обычно этого достаточно для большинства приложений.

---

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

---

Хотя многие цифровые мультиметры в наши дни имеют специальные возможности для проверки диодов, а иногда и транзисторов, не все это делают, особенно старые аналоговые мультиметры, которые все еще широко используются. Однако по-прежнему довольно легко выполнить простой тест «годен/не годен», используя самое простое оборудование.

Эта форма тестирования позволяет определить, работает ли транзистор или диод, и, хотя она не может предоставить подробную информацию о параметрах, это редко является проблемой, поскольку эти компоненты будут проверены на производстве, и сравнительно редко производительность снижается. падают до точки, когда они не работают в цепи.

Большинство сбоев носят катастрофический характер, приводя к полной неработоспособности компонента. Эти простые тесты с помощью мультиметра позволяют очень быстро и легко обнаружить эти проблемы.

Диоды большинства типов могут быть протестированы таким образом: силовые выпрямительные диоды, сигнальные диоды, стабилитроны/диоды опорного напряжения, варакторные диоды и многие другие типы диодов.

Как проверить диод мультиметром

Основная проверка диодов выполняется очень просто. Всего два теста необходимы мультиметром, чтобы убедиться, что диод работает удовлетворительно.

Проверка диода основывается на том факте, что диод проводит ток только в одном направлении, а не в другом. Это означает, что его сопротивление будет отличаться в одном направлении от сопротивления в другом.

Измеряя сопротивление в обоих направлениях, можно установить, исправен ли диод, а также какие соединения являются анодом и катодом.

Поскольку фактическое сопротивление в прямом направлении зависит от напряжения, невозможно указать точные значения ожидаемого прямого сопротивления, так как напряжение на разных счетчиках будет разным — оно даже будет разным для разных диапазонов на измерителе.

… полоса на корпусе диода обозначает катод….

Метод проверки диода аналоговым измерителем довольно прост.

Пошаговые инструкции:

1. Установите мультиметр на его диапазон в омах – подойдет любой диапазон, но лучше всего использовать средний диапазон в омах, если доступно несколько.
2. Подключите катодную клемму диода к клемме, отмеченной положительной на мультиметре, а анод к отрицательной или общей клемме.
3. Установите мультиметр на чтение в омах, и должно быть получено «низковатое» показание.
4. Поменяйте местами соединения.
5. На этот раз должно быть получено высокое значение сопротивления.

Примечания:

• На шаге 3 фактические показания будут зависеть от ряда факторов. Главное, чтобы счетчик отклонялся, возможно, на половину или больше. Изменение зависит от многих элементов, включая батарею в измерителе и используемый диапазон. Важно отметить, что расходомер значительно отклоняется.
• При проверке в обратном направлении кремниевые диоды вряд ли покажут какое-либо отклонение измерителя. Германиевые, которые имеют гораздо более высокий уровень обратного тока утечки, могут легко показать небольшое отклонение, если измеритель настроен на высокий диапазон сопротивления.

Этот простой тест диода аналоговым мультиметром очень полезен, потому что он дает очень быстрое определение того, работает ли диод в принципе.

Однако он не может тестировать более сложные параметры, такие как обратный пробой и т. д.

Тем не менее, это важный тест для технического обслуживания и ремонта. Хотя характеристики диода могут измениться, это случается очень редко, и весьма вероятно, что произойдет полный пробой диода, и это будет сразу видно с помощью этого теста.

Соответственно, этот тип испытаний чрезвычайно полезен в ряде областей тестирования и ремонта электроники.

Проверка диода мультиметром

Как проверить транзистор мультиметром

Проверка диодов с помощью аналогового мультиметра может быть расширена, чтобы обеспечить простую и прямую проверку достоверности биполярных транзисторов. Опять же, проверка с помощью мультиметра обеспечивает только уверенность в том, что биполярный транзистор не перегорел, но она все же очень полезна.

Как и в случае с диодом, наиболее вероятные неисправности приводят к разрушению транзистора, а не к небольшому ухудшению характеристик.

Проверка основывается на том факте, что биполярный транзистор можно рассматривать как состоящий из двух встречных диодов, и при выполнении проверки диодов между базой и коллектором, а также базой и эмиттером транзистора с помощью аналогового мультиметра большая часть основная целостность транзистора может быть установлена.

Схема замещения транзистора с диодами для проверки мультиметром.

Требуется еще один тест. Транзистор должен иметь высокое сопротивление между коллектором и эмиттером, а база должна быть разомкнута, так как есть два встречных диода. Однако возможно, что путь коллектор-эмиттер будет перегоревшим, а между коллектором и эмиттером будет создан путь проводимости, но при этом он все еще будет иметь диодную функцию по отношению к базе. Это тоже нужно тестировать.

Следует отметить, что биполярный транзистор не может быть функционально воспроизведен с использованием двух отдельных диодов, потому что работа транзистора зависит от базы, которая является соединением двух диодов, являясь одним физическим слоем и к тому же очень тонкой.

Пошаговые инструкции:

Инструкции даны в первую очередь для NPN-транзисторов, поскольку они являются наиболее распространенными типами транзисторов. Варианты показаны для разновидностей PNP — они указаны в скобках (.. .. ..):

1. Установите измеритель на его диапазон в омах — подойдет любой диапазон, но средний диапазон в омах, если доступно несколько, вероятно, лучше всего .
2. Подсоедините базовую клемму транзистора к клемме с положительной маркировкой (обычно красного цвета) на мультиметре
3. Подсоедините к коллектору клемму с маркировкой «минус» или «общий» (обычно черного цвета) и измерьте сопротивление. Он должен показывать обрыв цепи (для транзистора PNP должно быть отклонение).
4. Когда клемма с пометкой «плюс» все еще подключена к базе, повторите измерение, подключив положительную клемму к эмиттеру. Показание должно снова показать обрыв цепи (мультиметр должен отклониться для транзистора PNP).
5. Теперь поменяйте соединение с базой транзистора, на этот раз соединив отрицательную или общую (черную) клемму аналогового измерительного прибора с базой транзистора.
6. Сначала подключите клемму с маркировкой «плюс» к коллектору и измерьте сопротивление. Затем отнесите его к излучателю. В обоих случаях счетчик должен отклониться (указать обрыв цепи PNP-транзистора).
7. Далее необходимо подключить отрицательный или общий провод счетчика к коллектору, а плюс счетчика к эмиттеру. Убедитесь, что счетчик показывает обрыв цепи. (Счетчик должен показывать обрыв цепи как для типов NPN, так и для PNP.
8. Теперь поменяйте местами соединения так, чтобы минус или общий провод счетчика был подключен к эмиттеру, а плюс счетчика к коллектору. Проверьте еще раз, что счетчик показывает обрыв цепи.
9. Если транзистор проходит все тесты, то он в основном исправен и все переходы целы.

Примечания:

• Окончательные проверки от коллектора до эмиттера гарантируют, что база не «прогорела». Иногда возможно, что между коллектором и базой, а также между эмиттером и базой все еще присутствует диод, но коллектор и эмиттер закорочены.
• Как и в случае с германиевым диодом, обратные показания для германиевых транзисторов будут не такими хорошими, как для кремниевых транзисторов. Небольшой уровень тока допустим, так как это связано с наличием неосновных носителей в германии.

Обзор аналогового мультиметра

Хотя большинство продаваемых сегодня мультиметров являются цифровыми, тем не менее многие аналоговые счетчики все еще используются. Хотя они могут быть не самыми последними в технологии, они по-прежнему идеальны для многих применений и могут быть легко использованы для измерений, таких как описанные выше.

Хотя описанные выше тесты предназначены для аналоговых счетчиков, аналогичные тесты можно провести и с цифровыми мультиметрами, цифровыми мультиметрами.

Часто цифровые мультиметры могут включать специальную функцию тестирования биполярных транзисторов, и это очень удобно в использовании. Общая производительность теста с помощью специальной функции тестирования биполярных транзисторов часто очень похожа на упомянутую здесь, хотя некоторые цифровые мультиметры могут давать значение усиления по току.

Использование простого теста для диодов и транзисторов очень полезно во многих сценариях обслуживания и ремонта. Очень полезно иметь хорошее представление о том, работает ли диод или транзистор. Поскольку тестеры транзисторов не продаются широко, возможность использовать любой мультиметр для обеспечения этой возможности особенно полезна.
