Как отличить дифавтомат от узо: Как отличить УЗО от дифавтомата по внешнему виду

Как отличить УЗО от дифавтомата по внешнему виду

Когда-то в электрощитках устанавливалось только одно защитное устройство — пробочные предохранители, которые позже были заменены на автоматический выключатель. В настоящее время рядом с ним устанавливается УЗО.

Комплект из этих устройств занимает в электрощитке много места, поэтому он может быть заменён на дифференциальный автомат. Этот прибор внешне похож на устройство защитного отключения, поэтому иногда возникает вопрос, как отличить УЗО от дифавтомата визуально.

Чем отличается УЗО от дифавтомата

Основным элементом УЗО является трансформатор тока с двумя первичными и одной вторичной обмоткой. В обычной ситуации токи в первичных обмотках компенсируют друг друга, но при повреждения изоляции или прикосновения человека к токоведущим частям, находящимся под напряжением, появляется ток утечки, равенство магнитных полей нарушается и происходит срабатывание защиты.

Величина уставки аппарата IΔn указана на передней панели устройства и составляет от 10 до 500 мА, в зависимости от назначения прибора. Кроме тока утечки на устройстве указан номинальный ток УЗО.

Главное, чем отличается УЗО от дифавтомата, это выполняемые функции. Оба устройства являются приборами дифференциальной защиты и отключают питание линии при появлении тока утечки, однако дифавтомат имеет дополнительные блоки, защищающие электропроводку от перегрузки и короткого замыкания.

Именно дифференциальные автоматы рекомендует устанавливать в электрощитках ПУЭ п.7.1.76. Для этого в дифавтомате имеются тепловой и электромагнитный (максимальный) расцепитель, величина которых соответствует номинальному току прибора.

Так же, как в автоматических выключателях, величина электромагнитного расцепителя превышает ток устройства в зависимости от типа аппарата в 3-10 раз. Этот параметр называется время-токовая характеристика и обозначается буквами английского алфавита «B», «C» или «D». Она наносится перед величиной номинального тока, например, С16.

Как визуально отличить УЗО от дифавтомата

В электрических щитах могут быть установлены оба типа устройств, поэтому для предотвращения ошибок монтажа необходимо знать, как отличить УЗО от дифавтомата визуально. Это можно сделать по маркировке на корпусе, схеме устройства и по внешнему виду.

Маркировка по току

Проще всего отличить эти приборы по цифрам, указывающим величину номинального тока. В УЗО этот параметр определяется только контактами встроенного реле и имеет вид **А, например, 16А, 25А, 40А.

Дифавтомат кроме функций дифзащиты выполняет задачи автоматического выключателя, поэтому маркировка тока имеет вид, аналогичный маркировке обычного автомата. Перед величиной тока указан тип время-токовой характеристики — ЛАТИНСКАЯ БУКВА (у дифавтомата она есть, у УЗО — нет). Например, С16, С25, С40.

Схема на корпусе

Кроме маркировки номинального тока эти два типа устройств можно отличить по принципиальной схеме аппарата, нанесённой на передней панели или на боковой стенке корпуса. Схема обоих аппаратов содержит условное обозначение вторичной обмотки трансформатора тока, соединённой с контактами непосредственно или через промежуточный усилитель.

На схеме дифавтомата дополнительно к петле вторичной обмотки имеется обозначение автоматического выключателя. Это небольшой прямоугольник и полукруг, находящийся на подвижном контакте. Означают они электромагнитный и тепловой расцепитель соответственно.

Название

На этих аппаратах кроме технических параметров указывается название устройства:

• Дифавтомат. Полное название этого прибора «автоматический выключатель дифференциального тока», но чаще наносится аббревиатура «АВДТ».
• Устройство защитного отключения. Эти приборы носят название «выключатель дифференциальный» или «выключатель дифференциального тока».

Аббревиатура этих терминов «ВД» или «ВДТ» соответственно.

К сожалению, название указано не на всех устройствах или нанесено сбоку аппарата. В этом случае для того, чтобы прочитать его необходимо снимать прибор с DIN-рейки или использовать другой способ определения.

Визуальное отличие (не у всех брендов)

В чем разница между дифавтоматом и УЗО можно увидеть, положив рядом оба прибора. Если смотреть слева направо у дифавтомата вначале идет рычажок ручного включения контактов, а за ним кнопка «ТЕСТ».

Это является намёком на то, что в обычной схеме первым идет обычный автомат с защитой от КЗ и перегрузки а потом устройство дифзащиты. В УЗО рычаг выключателя находится справа.

Это правило актуально не для всех фирм-производителей. Например, устройства фирмы IEK визуально отличаются друг от друга, а у аппаратов дифзащиты компании Legrand обоих типов рукоятка находится слева, а кнопка «TEST» справа.

Друзья еще один пример для бренда Schneider Electric

Вывод

Существуют разные способы, как отличить УЗО от дифавтомата визуально. Самый простой и надёжный из них это различия по обозначению номинального тока, а точнее по наличию ЛАТИНСКОЙ БУКВЫ которая означает ВТХ (время токовую характеристику).

У дифавтомата она есть.

Допускается использовать и другие методы, главное не устанавливать вместо дифференциального автомата обычное УЗО. Это запрещено ПУЭ п.7.1.76 и может привести к повреждению электропроводки из-за перегрузки или короткого замыкания.

Похожие материалы на сайте:

• Какое УЗО ставить по току утечки: A или AC
• Подключение автомата и УЗО
• Как правильно выбрать УЗО

Чим відрізняється пзв від дифавтомата?. Статті компанії «ТОВ «Компанія Фарадейс»»

Якщо подивитися на УЗО і дифавтомат, то за зовнішнім виглядом ці два пристрої дуже схожі між собою, але функції, які вони виконують різні. Згадаймо, які функції виконує УЗО і диференціальний автомат.

Пристрій захисного відключення спрацьовує, якщо в мережі, до якої він підключений, з’являється диференціальний струм — струм витоку. При виникненні струму витоку постраждати в першу чергу може людина, якщо доторкнеться до пошкодженого обладнання. Крім того при появі струму витоку в електропроводці ізоляція буде грітися, що може призвести до займання та пожежі.

Тому УЗО встановлюють для захисту від ураження електричним струмом, а також від пошкоджень електропроводки у вигляді витоків які супроводжуються з пожежею. Більш докладно як працює цей пристрій, дивіться у статті принцип роботи ПЗВ.

Тепер подивимося на диференційний автомат. Це унікальний пристрій, що поєднує в собі і автоматичний вимикач (більш зрозумілий для населення як «автомат»), і раніше розглянуте УЗО. Тобто диференціальний автомат здатний захистити вашу проводку і від коротких замикань, і від перевантажень, а також від виникнення витоків, пов’язаних з раніше описаними ситуаціями.

Тепер основний момент, де всі починають плутатися: запам’ятайте, що УЗО на відміну від дифавтомата не захищає мережу від перевантаження і короткого замикання. А більшість споживачів думають, що встановлюючи УЗО, вони захищені від усього!

Говорячи простою мовою, УЗО просто є індикатором, який контролює витік і що струм не йде повз ваших основних споживачів: електроприладів, лампочок і т. п. Якщо десь в мережі була пошкоджена ізоляція і з’явився струм витоку, УЗО на це реагує і відключає мережу.

Якщо одночасно включити всі електроприлади (обігрівачі-фени-праски), тобто навмисно створити перевантаження, УЗО не спрацює. А проводка, якщо немає інших пристроїв захисту, будьте впевнені, згорить разом з УЗО. Якщо при включеному УЗО з’єднати фазу і нуль, і отримати грандіозне КЗ, то ПЗВ також не спрацює.

Так як УЗО не захищає мережу від перевантажень і коротких замикань то його самого треба захищати. Ось тому УЗО завжди підключають послідовно з автоматом. Працюють ці два пристрої так сказати в парі: один захищає від витоків, інше від перевантажень і кз.

Застосовуючи замість УЗО дифавтомат ви позбавляєтеся від вище описаних ситуацій: він захистить від усього.

Підведемо риску, основна відмінність ПЗВ від дифавтомата полягає в тому, що ПЗВ не захищає мережу від перевантажень і коротких замикань.

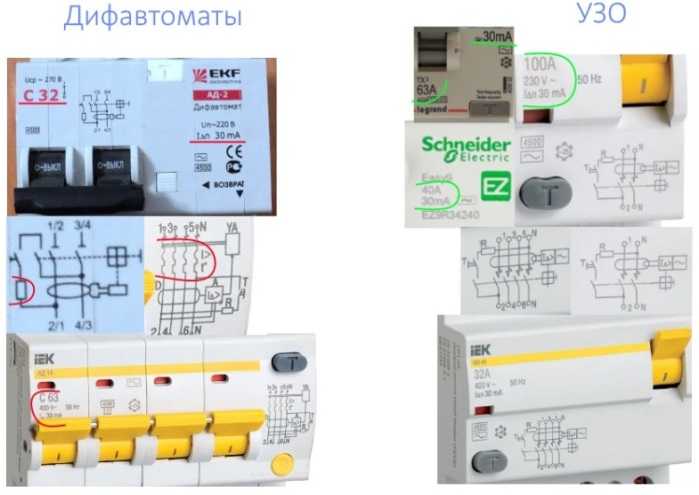

Насправді є багато зовнішніх ознак, за якими легко відрізнити ПЗВ від дифавтомата. Подивіться на картинку. Візуально ці два пристрої дуже схожі: подібний корпус, перемикач, кнопка «тест», якась схема на корпусі і незрозумілі літери.

Але якщо бути більш уїдливим, то ви помітите: різні схеми, тумблери відрізняються, букви не повторяться. Яке ж з цих пристроїв УЗО, а яке — дифавтомат?

Розглянули функціональні відмінності цих пристроїв, зараз розглянемо чим відрізняється ПЗВ від дифавтомата візуально — так сказати відмінності помітні неозброєним оком.

1. Маркування по номінальному струму

Один із способів візуального відмінності ПЗВ від дифавтомата це маркування по струму. На будь-якому пристрої зазначаються його технічні характеристики. Для пристроїв, які ми розглядаємо основними характеристиками є номінальний робочий струм і номінальний струм витоку.

Якщо на корпусі приладу великими літерами зазначено тільки цифра (величина номінального струму) — це УЗО. На нашій картинці це прилад марки ВД1-63.

На його корпусі вказана цифра 16. Це значить, що прилад розрахований на номінальний струм 16 (А). Якщо на початку написи присутні латинські букви В, С або D, а далі йде цифра, то перед вами диференціальний автомат. Наприклад, у дифавтомата АВДТ32 перед значенням номінального струму стоїть літера «З», яка позначає тип характеристики електромагнітного і теплового розчіплювачів.

Ще раз уважно прочитайте і запам’ятайте. Якщо пишеться «16А» – це УЗО, номінальний струм якого повинен бути не більше 16 ампер. Якщо пишеться «С16» — це диффавтомат, де літера «З» — характеристика розчіплювачів, «вбудованого в пристрій, розрахований на номінальний струм 16А.

2. Електрична схема, зображена на пристрої

На корпуси будь-яких виконавчих або захисних пристроїв, виробник завжди завдає його принципову схему. На УЗО і диференціальному автоматі вони дійсно схожі.

Не будемо зараз перераховувати все, що там зображено (це тема окремої статті), а тільки виділимо головні відмінності. На схемі УЗО — це овал, яким позначається диференціальний трансформатор – серце пристрої, що реагує на струми витоку і електромеханічне реле, яке і замикає-розмикає ланцюг, силові контакти для підключення проводів і т. п.

На схемі дифавтомата, крім всіх схожих елементів, відмінними є позначення теплового і електромагнітного розчіплювача які реагують на струм перевантаження і короткого замикання.

Тому, поглянувши на схему підключення, яка зображена на корпусі, ви тепер знаєте чим вони відрізняються. Якщо на схемі зображено тепловий і електромагнітний розчіплювач — це диференціальний автомат. У цьому полягає схематичне відміну ПЗВ від дифавтомата.

3. Назва на корпусі пристрою

Якщо вам, як простому споживачеві складно запам’ятати, чим відрізняється ПЗВ від дифавтомата, повідомляємо: знаючи про проблему, якій присвячена стаття, багато виробників, щоб покупці не плуталися, спеціально пишуть на корпусі назву пристрою.

На бічній поверхні корпуса УЗО написано — диференціальний вимикач. На бічній поверхні корпуса дифавтомата написано — автоматичний вимикач диференціального струму. Хоча такі написи наноситься не на всіх виробах, як правило, на російських виробниках і то не на всіх на зарубіжних виробах такого маркування я не зустрічав.

4. Аббревиатурная напис на пристрої

В основному питання як відрізнити ПЗВ від дифавтомата задається по продукції іноземного виробництва. Якщо ми говоримо про вітчизняної продукції, то тут взагалі питань не виникає.

На таких пристроях як правило по російськи написано що це УЗО (ВД) або диферен автомат АВДТ.

Нагадаю що пристрій захисного відключення (УЗО) зараз правильно називаються диференціальні вимикачі (ВД). Диференціальний автомат — він же автоматичний вимикач диференціального струму (АВДТ).

Підводимо підсумки як відрізнити пзв від дифавтомата

За ціновими параметрами УЗО і дифавтомати відрізняються. Особливо це стосується імпортної продукції. Нормальний дифавтомат коштує трохи дешевше, ніж ПЗВ в комплекті з звичайним автоматом.

Якість імпортних пристроїв вище. Вітчизняні теж досить непогані, але програють в таких важливих характеристиках як час спрацьовування, поступається в надійності механічних частин, елементарно поступаються в якості корпусів.

Що стосується надійності спрацьовування ці два пристрої нічим не поступаються один одному.

Так як дифавтомат є комбінованим пристроєм, то з недоліків експлуатації я б відзначив те, що при його спрацьовуванні складно визначити, що стало причиною відключення: перевантаження, коротке замикання або витік струму. Правда пристрій розвивається: деякі дифавтомати оснащені індикаторами спрацьовування по диференціального струму.

Позитивним аспектом АВДТ є зручність монтажу: для електрика важливо закрутити в тісному монтажному боксі на пару гвинтів менше. З іншого боку, це підвищує надійність ланцюга: чим менше з’єднань тим краще. Але якщо пристрій зламається, то підлягає повній заміні.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Варіантів реалізації схем з даними пристроями можна придумати масу, головне, щоб ви розуміли і пам’ятали, навіщо це робите.

Как выбрать УЗО? УЗО или дифавтомат

Сегодня никто не может отрицать зависимость современного человека от электричества. Комфортность проживания в домах и квартирах можно оценить по наличию в них определенного количества бытового электрооборудования, электроинструмента и различного рода электроприборов.

Чем их больше, тем комфортнее чувствуют себя хозяева в своем доме. Но в то же время обеспечение электроэнергией всей этой массы нынешних потребителей подчиняется определенным требованиям, главным из которых является обеспечение безопасности человека в его жилище, наполненном электрическими «помощниками».

Комплексная защита от электрического тока

Электрический ток в современных домах – верный и незаметный помощник, но и невидимая и смертельная угроза. Для сведения к минимуму возможности поражения человека электрическим током разработаны и широко применяются различные устройства и механизмы.

В их задачу входит обеспечение немедленного прекращения подачи электроэнергии в квартиры и дома в случае обрыва электропроводки, поломки электроприборов, а также при возникновении короткого замыкания, способного вызвать возгорание и дальнейшее возгорание. Мы рассмотрим два устройства – УЗО и дифавтомат, как наиболее распространенные на сегодняшний день средства защиты.

Что лучше и надежнее?

Часто перед обывателем встает дилемма — УЗО или дифавтомат? Что выбрать для квартиры или частного дома? Для того, чтобы ответить на этот вопрос, нужно твердо понимать разницу между двумя устройствами. А сделать это можно только при четком понимании принципов каждого из них. Итак, чем же отличается УЗО от дифавтомата?

УЗО или дифавтомат?

Основное назначение устройства — отключение подачи электроэнергии потребителю в случае утечки тока. Все! Возникновение утечки тока является единственной причиной, по которой это устройство может работать. Поэтому всегда и без исключения совместно с ним используется автоматический выключатель, позволяющий размыкать электрическую цепь при токах перегрузки или коротких замыканиях.

В свою очередь дифавтомат имеет возможность реагировать на токи утечки, сверхтоки, короткое замыкание. Другими словами, дифавтомат — это тот же УЗО, только соединенный с автоматическим выключателем и размещенный в том же корпусе.

Поэтому ответ на вопрос «УЗО или дифавтомат — что выбрать?» Сама по себе содержит многовариантность, воплощенную в конкретных требованиях к устройству защиты и зависящую от многих факторов. И, собственно, отвечая на него, вы должны понимать, что УЗО – это отдельное устройство, которое невозможно установить без автоматического выключателя. И если вы выбрали УЗО, вам также необходимо приобрести его.

УЗО — защита и безопасность

Устройство защитного отключения выбирается в соответствии с техническими параметрами, под которые оно создается. Как выбрать УЗО по типу? Тип аппарата зависит от поставленных перед ним задач. Они делятся на пять типов — AC, A, B, S и G. Первый предназначен для защиты от утечки переменного тока, а второй от переменного тока и от постоянных пульсаций, что очень важно, если работают компьютеры, импульсные блоки питания в цепи, телевизорах и электроинструментах. Третий тип встречается очень редко, так как используется в основном в промышленности. А вот четвертая и пятая группы в основном используются в цепях пожарной сигнализации.

Устройства могут быть как электромеханическими, так и электронными. Первые стабильно работают без источника энергии, а вторые необходимы. Поэтому либо используется встроенный блок питания, либо работают от схемы. Но, несмотря на эти отличия, оба имеют маркировку с указанием основных характеристик.

Важный вопрос

Как выбрать УЗО? Чтобы оценить ту или иную модель устройства, необходимо уметь ориентироваться в различных цифрах и значках, нанесенных на внешнюю панель устройства. Первое, на что нужно обратить внимание при выборе устройства, это номинальный ток, при котором устройство будет работать без сбоев и долго.

На корпусе устройства можно увидеть одну из цифр, обозначающую силу тока, разработанную специально для этого устройства и варьирующуюся от 6 до 125 ампер. А ток утечки, при котором должно сработать это устройство, указывается в миллиамперах и составляет от 6 до 500 мА в зависимости от условий эксплуатации. Еще одним важным параметром устройства является номинальный неотключаемый ток, который также указывается в миллиамперах и равен половине тока утечки устройства. Этот параметр показывает потребителю диапазон, в котором может работать устройство.

Невозможно ответить на вопрос, как выбрать УЗО, не зная и следующих цифр, которыми маркируются устройства. Важным показателем при выборе устройства является номинальное напряжение, на которое рассчитано устройство. Современные электрические схемы работают на 220 и 380 Вт, но в случае использования электронного устройства возможны перебои в его работе из-за нестабильного напряжения в сети.

Выбираем и спрашиваем

Часто можно услышать такой вопрос: «Как выбрать УЗО по мощности?» Его настройка несколько неверна, потому что это устройство не выбрано по мощности. Необходимо руководствоваться требованиями номинального напряжения каждой отдельной цепи, номинального тока утечки, номинального неотключающего тока, номинального тока короткого замыкания, при котором устройство не выходит из строя, и номинального времени отключения, который может варьироваться от 0,3 секунды до 20-30 миллисекунд.

На тему как правильно выбрать УЗО написано много статей, но все они приходят к одному выводу — выбор устройства защитного отключения сугубо индивидуален. Ведь состояние внешней среды, количество и состав электрооборудования, состояние электропроводки в каждой квартире и каждом доме неодинаковы.

Но общие принципы для отдельных категорий потребителей еще разрабатываются. И проблема: УЗО — какое выбрать — сводится к следующему: для цепей, в которых работают приборы, использующие повышенную влажность (котлы, стиральные и посудомоечные машины), следует применять устройства с номинальным током отключения 10 мА, а для другие помещения и приборы ограничены настройкой 30 мА.

Использование устройства защитного отключения

Чтобы не слишком подробно изучать устройства защитного отключения, стоит отметить лишь некоторые моменты, связанные с его применением. На основании чего можно успешно сделать выбор любому потенциальному потребителю, даже без специальной подготовки. Дифавтоматы и УЗО выполняют одинаковые функции и обеспечивают соответствующий уровень безопасности. Но использование УЗО имеет некоторые отличия, которые можно и нужно учитывать при выборе устройств.

Как уже было сказано, установка устройств без автоматических устройств невозможна. Следовательно, встает вопрос о приобретении одного и установке в распределительный щит не одного, а двух устройств. При нехватке места в щите это может стать проблемой.

При обесточивании цепи при использовании устройства с автоматом причина отключения ясна. Выбитый автомат — перегрузка или короткое замыкание. Само устройство сработало — утечка тока. Устранить причину можно быстро. Но в дифавтоматах среднего класса (обычных для повседневного использования) причину его срабатывания не узнать. Поэтому диагностировать поездку достаточно сложно.

Так же есть разница в ремонте устройства. При использовании УЗО и автоматического выключателя в случае обрыва ремонт сводится к замене одного из устройств. И это экономия, ведь замена дорогого дифавтомата намного дороже, чем более дешевого автоматического выключателя или самого устройства.

Итак, как выбрать УЗО на основании полученной информации?

Устройство защитного отключения выбирается для определенных электрических цепей. Сразу нужно оговориться, что УЗО не является конкурентом дифавтомату. Для обычных квартир со старой и ветхой проводкой установка устройства с автоматом будет не лучшим вариантом. Потому что они, как и дифавтоматы, часто могут ложно срабатывать в таких условиях. Если в распределительном щите нет места для установки двух устройств, лучший выход – установить дифавтомат, хотя это и дороже.

Каждая задача имеет свое УЗО

Вопрос, как выбрать УЗО в квартиру, волнует многих граждан. Если в распределительном щите достаточно места, вы можете установить устройство и машину в соответствии со следующей рекомендацией.

Автомат покупается на 16 А, значит, аппарат покупается примерно на 25 А. Если квартира маленькая, то достаточно одного аппарата типа А на 30 мА.

Но если квартира достаточно большая или проводка старая, целесообразно установить прибор на каждую группу приборов.

Например, банно-кухонная группа, хозяйственная группа, жилая и досуговая группа. Так можно избежать полного затемнения квартиры. Или поставить на каждую розетку.

Как выбрать УЗО для дома? Подбор устройства в этом случае ничем не отличается от описанного выше, только с учетом того, что в личном доме, как правило, тоже много наружных потребителей тока. Поэтому установка устройства группами в данном случае наиболее приемлема. А для этого придется обратиться к абзацу, где говорилось о типах устройств. В вашем доме при установке оборудования группами и при наличии средств, конечно, желательно устройство типа А, обеспечивающее нормальную защиту компьютера, электроприборов и телевизора. А тип динамика можно использовать для других групп.

УЗО какой фирмы выбрать? Этим вопросом задаются многие, но на самом деле ответ на него один – брендовые фирмы выпускают качественную продукцию. А использование внутрифирменных УЗО как бы фирменного производства во многих случаях поможет избежать многих проблем, наименьшей из которых будут ложные срабатывания.

Сделай правильный выбор!

УЗО или дифавтомат? Что выбрать? В итоге должно быть понятно, что на выбор защитного устройства влияет множество факторов. И однозначно ответить просто невозможно. Поэтому здесь представлена ​​только общая информация, которая поможет вам узнать об устройстве защитного отключения. Но советы по общим принципам выбора устройств защиты остаются в силе.

Как отличить УЗО от дифавтомата визуально

Очень часто неопытные электрики и домашние мастера не знают, как определить, что в щитке — УЗО или дифавтомат. В результате можно ошибочно подумать, что проводка защищена от перегрузок и утечки тока, хотя на самом деле защита от первой небезопасной ситуации не предусмотрена, т.к. в щите находится обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие этих двух устройств, но и расскажем, как визуально отличить УЗО от дифавтомата.

• Отличие функций
• Визуальная разница

Отличие характеристик

Кратко опишите, чем дифференциальный выключатель отличается от дифференциального. Все достаточно просто:

1. УЗО срабатывает только при обнаружении в цепи тока утечки.
2. Дифавтомат Включены функции устройства защитного отключения + автоматический выключатель. Суммарный дифференциальный автомат срабатывает не только при утечке тока, но и при коротком замыкании и перегрузке сети.

Это основное функциональное различие между двумя устройствами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем вам, как отличить их по внешнему виду.

Визуальное отличие

Теперь на фото примерах наглядно покажем как определить что установлено в щитке. Всего мы расскажем о 4 явных признаках, о которых нужно помнить.

1. Посмотрите, что написано на корпусе. Если конечно вы не купили дешевые китайские товары, вряд ли это будет написано на боковой стенке или спереди. Однако все отечественные устройства, и даже некоторые зарубежные изделия, имеют на корпусе четкое обозначение – «автоматический выключатель» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые устанавливаются рядом друг с другом, вам придется снимать их с DIN-рейки, иначе наименование будет закрытым.
2. Еще раз обратите внимание на имя. Да и маркировка дает четкое представление о том, что установлено в щите. По полному наименованию устройств, написанному в пункте 1, можно понять, что такое «ВД» и что такое «АВДТ». Недостаток этого метода определения в том, что на зарубежных устройствах может не быть отечественной аббревиатуры, как, например, на продукции Legrand.
3. Смотрим характеристики. Как на УЗО, так и на дифференциальном автомате технические характеристики указываются в виде цифр и букв. Итак, если вы видите цифру, а после нее букву «А», например, 16А или 25А, это означает, что в щитке установлено УЗО, на котором указан номинальный ток. Если на корпусе нанесена буква, а затем цифра, например, С16, то это АЭДТ. Буква «С» в данном случае указывает на тип времятоковой характеристики. Подробнее о технических характеристиках автоматических выключателей Вы можете узнать в соответствующей статье. Вот по этому приему можно легко отличить приборы. На фото ниже еще раз дублируем это правило:
4. Смотрим на схему. Ну и последний, так сказать, способ контроля, позволяющий отличить УЗО от дифавтомата, это посмотреть на схему. На схеме дифференциального автомата дополнительно будут указаны тепловые и электромагнитные расцепители, не входящие в схему дифференциального выключателя. Эта разница существенна и при определении устройства.

Дополнительно рекомендуем посмотреть видео, где наглядно показано, как по внешнему виду определить, что установлено в электрощите:

Основные отличия

Итак, мы подготовили инструкции для юных электриков и домашних мастеров. Как видите, на самом деле ничего сложного нет, а разница между УЗО и дифференциальным выключателем довольно существенная.
