Ремонт электрического чайника своими руками

В данной статье рассмотрим, как найти неисправность в электрическом чайнике, а также способы их устранения. Большинство людей с небольшим достатком пользуются чайниками китайского производства, которые мы и возьмем за основу. Их стоимость не высока, поэтому ремонт электрического чайника своими руками можно производить не опасаясь сделать непоправимую ошибку.

Почему-то большинство пользователей электрочайников после того как тони перестают работать, считают что поломка — это обязательно сгорел ТЭН (нагревательный элемент). Поэтому даже не пытаются ремонтировать прибор и выкидывают его. Особенно это касается чайников с дисковыми нагревательными элементами (закрытые), так как открытые ТЭНы еще можно заменить, а эти нет. Но причиной поломки не всегда является нагревательный элемент, а чтобы это определить и нужно уметь находить неисправность в чайнике.

Если ваш электрочайник перестал включаться или греть воду, то можно смело приступать к его диагностике и ремонту. Неисправности могут быть разными, но мы с вами остановимся подробно исключительно на электрических, чтобы не отступать от тематики сайта.

Содержание

1. Инструмент для ремонта электрического чайника
2. Поиск неисправности
3. Разборка электрического чайника

Инструмент для ремонта электрического чайника

Для определения неисправности и ремонта нам понадобятся следующие инструменты: крестовая и плоская отвертки, мультиметр (тестер), острый нож и плоскогубцы (или пассатижи). Еще один нюанс: на чайниках китайского производства очень часто используются шурупы под отвертки со специальным жалом. Чтобы не бегать по магазинам в поисках такой отвертки, ее можно изготовить и дома. Делается это просто — жало плоской отвертки пропиливается (прорезается) по середине.

Поиск неисправности

Первое, что нужно сделать — это проверить напряжение в розетке, от которой запитывается чайник. Определить просто — либо тестером, либо включением в нее другого исправного прибора (бритвы, фена, зарядки телефона).

Далее проверяем на наличие напряжения, те. целостность цепи в подставке от электрочайника. Ведь именно она является проводником между розеткой и нагревательным элементом. Для этого берем электрический тестер и прозванием цепь от вилки до двух контактов в гнезде подставки. Существует и третий контак — заземляющий, он соединен с заземляющим контактом на вилке. Если у вас есть в доме заземление, то для проверки можно прозвонить и его. Наличие напряжения на контактах подставки можно проверить и при помощи вольтметра или контрольной лампочки, но это будут уже работы под напряжением, которые нужно выполнять очень осторожно. Если электрическая цепь порядке, то переходим к самому чайнику.

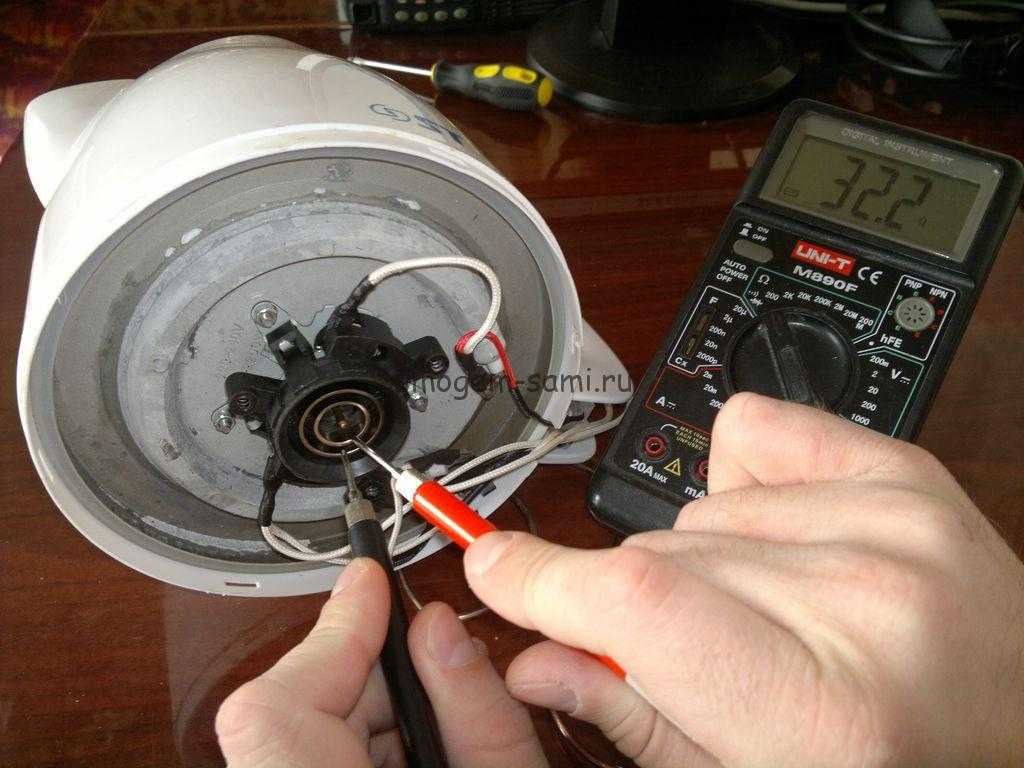

Проверяем наличие цепи в самом элекрочайнике. Делается это все тем же мультиметром (тестером), на котором устанавливается функция — сопротивление. Находим на корпусе токоведущие контакты и измеряем сопротивление. Если измерительный прибор показывает «бесконечность», то имеет место обрыв цепи. Приступаем к разборке чайника.

Разборка электрического чайника

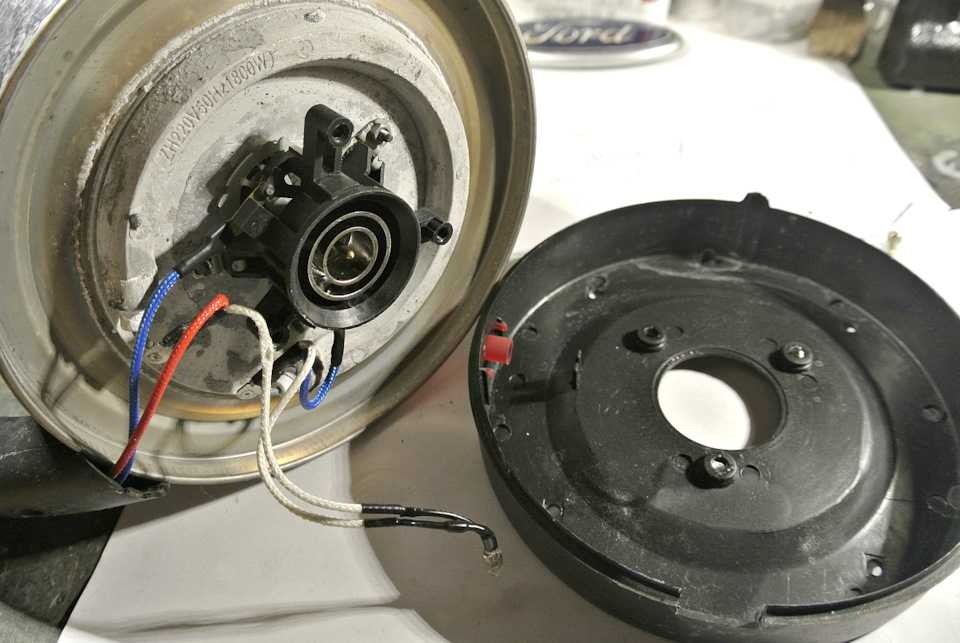

Откручиваем шурупы на нижней крышке. Их количество и конструкция зависит от модели прибора.

Проверяем целостность нагревательного элемента (ТЭНа). Для этого тестером проверяем его на сопротивление. Если прибор показывает сопротивление цепи, то ТЭН исправен, а если показывает «бесконечность», то неисправен. Стоит отметить, что дисковые нагревательные элементы замене не подлежат, а вот открытый ТЭН заменить можно. Такие нагревательные элементы имеются в продаже. Если ТЭН исправен, то идем дальше.

Рассмотрим всю электроцепь чайника. Это лампочка, сигнализирующая о включении чайника, выключатель и он же термостат. Все они соединены электрическими проводами. Неисправная лампочка не может являться причиной поломки всего прибора, т.к. подключается параллельно с ТЭНом. Остается одно устройство — это выключатель, который находится в ручке электрочайника. Для того чтобы добраться до выключателя, ее необходимо разобрать.

Снимаем накладку, которая крепится чаще всего на защелках. За этой накладкой и располагается выключатель-термостат. Термостат необходим для включения и отключения чайника от питания, когда тот закипает. Из-за того, что через контакты выключателя протекает довольно большой ток, то они чаще всего подгорают. Достаточно прозвонить термостат тестером, чтобы проверить, исправен ли он или нет. Если выключатель-термостат неисправен, то можно разобрать и его.

Разбираем термостат для того, чтобы добраться до контактов, которые зачастую подгорают. Подгоревшие контакты не пропускают электрический ток и электрочайник не работает. Контакты зачищаются либо мелким надфилем, либо наждачной бумагой.

Если контакты в выключателе выгорели полностью, то необходимо заменить выключатель-термостат целиком на новый. Они продаются как в обычных магазинах, так и в онлайн-магазинах. Главное — правильно выбрать нужное вам устройство.

ремонт электрического чайника своими руками

Рубрика: Мужик в доме

В случае поломки электрочайника, не спешите покупать новый, ведь можно попытаться отремонтировать любимый чайник. Чаше всего в электрочайниках случаются простые поломки, которые каждый мастер может легко исправить.

В воде присутствуют посторонние частицы

Повреждение фильтра. Современные электрочайники оборудованы сетчатыми фильтрами, которые не пропускают частицы накипи в подогреваемую воду. Хоть иногда очищайте забитый фильтр, с помощью щетки под струёй воды.

Электрочайник медленно нагревается.

Толстый слой накипи на ТЭН. К тому же, забитый накипью трубчатый электронагреватель в скором времени перегорит. Отложения накипи разрушаются в средстве против накипи, или в обычном уксусе. Можно также растворить накипь в чайнике, закипятив в нём воду с двумя пакетиками лимонной кислоты.

Электрочайник не отключается.

1. Крышка чайника плохо закрыта. Пар выходит через неплотно закрытую крышку, в обход канала с термореле в виде биметаллической пластины.

2. Закрыто паропропускное отверстие. В старых моделях чайников это отверстие для прохода пара к термореле имеет небольшой размер, и забивается со временем частицами накипи.

3. Неисправен выключатель. Причиной этому может быть: как сломанная биметаллическая пластина, так и заклинивший толкатель выключателя. Снимите выключатель, и если его корпус оплавлен, то есть заметна его несимметричность, или обугливание пластмассы возле металлических контактов, тогда его нужно обязательно заменить.

Электрочайник не нагревает воду до кипения.

1. Ослабла биметаллическая пластина. Со временем металл пластины теряет упругость, и не может держать выключатель во включенном положении, до того момента, когда вода закипит.

2. Срабатывает тепловая защита контактов в подставке. Возможно, покрытый накипью ТЭН перегревается, поэтому на него идет завышенный ток.

Из электрочайника вытекает вода.

1. Разломан индикатор уровня воды. Скорее всего, на индикаторе есть трещины, образовавшиеся в результате ударов.

2. Повреждён корпус чайника. Пластмассовый корпус ломается при падениях чайника, металлический начинает протекать в результате коррозии. В этом случае необходимо купить новый электрочайник.

3. Ослабло крепление ТЭН. Не прилагая большой силы, подтяните гайку или винты крепления трубчатого электронагревателя.

4. Повреждена уплотнительная прокладка. Если после подтяжки крепления ТЭН течь воды не устранилась, тогда нужно заменить резиновую прокладку между нагревательным элементом и корпусом чайника.

Электрочайник вовсе не греет.

1. Неисправна сетевая вилка. Также не забудьте проверить сетевую розетку.

2. Перегорел предохранитель. Это защитное устройство находиться внутри корпуса, и обычно перегорает вследствие других серьёзных неисправностей в чайнике.

3. Выключатель чайника не фиксируется во включенном положении. Вероятно, выключатель совсем уже изношен, и его необходимо заменить.

4. Перегорел ТЭН. Исправность трубчатого электронагревателя легко проверить, достаточно замерять сопротивление на его отключенных от цепи электрочайника концах. Отсутствие показаний сопротивления в пределах 20 – 30 Ом, свидетельствует о неисправности электронагревателя чайника.
5. Неисправны контакты в подставке. Разобрав подставку чайника, осмотрите контактные соединения. Наличие сажи на элементах, оплавление пластмассовых деталей, явно говорит о том, что сломана группа контактов в подставке чайника.
6. Сработала тепловая защита контактов в подставке. Такое случается, если вы до этого включали чайник с небольшим количеством воды, или вовсе без неё. Подождите несколько минут, пока пластины тепловой защиты не вернуться во включенное состояние.

Чтобы электрочайник долго проработал, его нужно включать только с водой, и хоть иногда очищать внутренние поверхности чайника от накипи.

---



Понравилась статья? Поделиться с друзьями:

Ремонт электрочайника

• Перед разборкой электрочайника
• Почему чайник медленно нагревается?
• Порядок и правила разборки электрочайника
• Что делать, если чайник не выключается?
• Выключатель электрочайника неисправен
• Что делать, если чайник протекает?
• Стоковая видеозапись

Чайник — тот самый предмет бытовой техники, который был изобретен несколько веков назад и сегодня есть абсолютно у каждого. Но на смену обычным газовым моделям пришли более безопасные электрические чайники. К сожалению, даже самые инновационные устройства с интересным дизайном, дополнительными функциями, такими как сохранение температуры воды, не лишены недостатков и ломаются. Ремонт электрочайника – посильный подвиг для домашнего мастера «с руками» и даже для обычного человека. В этом вы убедитесь, прочитав практические советы и инструкции из этой статьи.

к оглавлению ↑

Перед разборкой электрочайника

Прежде чем приступить к процессу разборки и ремонта электрочайника, необходимо проверить самые очевидные вещи:

• Вытащена ли вилка из самой розетки, кнопки на чайнике включились.
• Не дергается ли разъем, который предназначен для питания чайника? Если он все-таки шевелится, возможно, причина неисправности именно в нем.
• Правильно ли расположен чайник.

Важно! Следует отметить, что каждая современная модель электрочайника имеет специальный защитный механизм. Он выключает чайник, когда вода закипит, или когда ее совсем нет. Наличие защитного механизма снижает риск несчастных случаев, например случайных пожаров.

к содержанию ↑

Почему чайник медленно нагревается?

Причиной того, что электрический чайник может медленно нагревать воду, является наличие толстых слоев накипи на поверхности нагревательного элемента.

Для устранения толстых слоев накипи приобретите чистящее средство, основная задача — справиться с любыми слоями скопившейся накипи. После покупки любого чистящего средства читайте инструкцию на этикетке и действуйте согласно рекомендациям. В этом случае капитальный ремонт электрочайника не требуется.

Важно! Обязательно помните, что принцип использования того или иного вида чистящего средства может быть самым разным по той простой причине, что производители таких средств используют разные по составу добавки и компоненты.

к оглавлению ↑

Порядок и правила разборки электрочайника

Если это не ваша забывчивость, спешка или внезапные перебои с электричеством, возможно, вам все же придется разобрать электрочайник для его ремонта. Для этого:

1. Снимите крышку основания чайника.
2. Затем открутите все винты, относящиеся к фиксирующим механизмам – они расположены у основания ручки чайника и в его верхней части.
3. Аккуратно отделите ручку от самого кувшина.
4. После этого избавьтесь от пластикового коромысла.
5. Снимите все пластиковые детали.
6. Поднимите переключатель чайника.
7. После этого внимательно осмотрите состояние биметаллической пластины, осмотрев ее на наличие визуальных дефектов. Если таковых нет, то причина, приведшая к неработоспособности чайника, совсем другая.

Важно! Альтернативой электрическому чайнику теперь является функциональный термопот. Узнайте на нашем портале полезных советов, что это за техника и рейтинг лучших моделей. Мы подготовили отдельные обзоры:

• Термопот — что это?
• ТОП лучших термопотов.

к оглавлению ↑

Что делать, если чайник не выключается?

Самая очевидная причина, по которой устройство не включается, это неплотно закрытая крышка. Если ваша крышка тщательно закрыта, причина в том, чтобы заблокировать отверстие, которое пропускает пар.

Да, засорение отверстия не самая распространенная проблема, но тоже встречается. Все дело в том, что отверстие вполне может быть забито различными известковыми отложениями, не позволяющими пару перенаправляться на сами биметаллические пластины.

Прочисти отверстие и снова заработает!

к оглавлению ↑

Выключатель электрочайника неисправен

Бывает, что выключатель электрочайника приходит в негодность. Такая проблема вполне может быть связана с блокировкой автоматического выключателя со стороны самой биметаллической пластины. Возможно просто повреждена пластина, либо заклинил толкатель, который отвечает за выключатель.

К сожалению, ремонт кнопки электрочайника невозможно осуществить самостоятельно. В этом случае придется обращаться в специализированную сервисную компанию.

к оглавлению ↑

Что делать, если чайник протекает?

Эта проблема достаточно распространена, встречается в каждом третьем электрочайнике. Оно и понятно, ведь электрические чайники просто не выдерживают постоянной работы на протяжении большого количества времени.

Если чайник начал протекать, то сразу найти суть всей проблемы.

Индикатор воды

Бывает так, что индикатор воды ломается. Проверить его на наличие трещин и других соединений, ответственных за течь, можно осмотрев пластиковый индикатор. Но для этого нужно сначала снять крышку, которой замыкается выключатель электрочайника.

Важно! Сталкивались с проблемой неприятного запаха из чайника? Причины его появления и эффективные способы борьбы с ним собраны в отдельной статье «Как убрать запах из чайника?»

Ослабление нагревательного элемента

Возможно, проблема с утечкой связана с ослаблением нагревательных элементов. Для решения этого вопроса достаточно будет немного подкрутить винты, а также гайки, играющие роль крепления классического нагревательного элемента.

Прокладка

Бывает, что причиной протечки электрочайника является повреждение прокладки. Если это произошло, то следует знать, что подтяжка ряда элементов крепления не поможет устранить причину протечки.

Прокладка довольно редко становится причиной течи, но когда это происходит, необходимо заменить прогоревшую прокладку на новую. Только так можно устранить эту проблему и убрать подтекающий электрочайник.

Поврежденное дно

Вероятно, самая опасная, непредсказуемая проблема, вызвавшая течь, — это повреждение самого дна. Не очень приятная новость, особенно для тех, кто не хочет привыкать к тому, что различные электрические штуки имеют свойство ломаться. Если это все-таки произошло, то нести свой сломанный электрочайник в сервисный центр на ремонт бессмысленно – у вас не останется выбора, кроме как приобрести новый.

Важно! Планируете купить новый электрический чайник? Наиболее полезную информацию по этому вопросу вы найдете на нашем сайте в статье «Рейтинг электрочайников».

Делать ремонт чайника своими руками также не имеет смысла, т. к. дно не подлежит замене или восстановлению.

к оглавлению ↑

Стоковая видеозапись

Из всего вышесказанного можно сделать вывод, что если ваш аппарат из бюджетной серии, проще всего будет все же заменить его на аналогичный или более надежный новый. В случае с более дорогой моделью можно еще попытаться выяснить, почему не работает электрочайник, и попытаться его воскресить, пошагово проверив каждую возможную вышедшую из строя деталь.

Как запаять электрический чайник?

• Течет электрический чайник – что делать?
• Принцип работы электрочайника
• Совет:
• Стоковая видеозапись

Одним из незаменимых помощников в доме был электрический чайник, ведь с его помощью очень удобно греть утром воду для кофе или чая и не думать, что в спешке забудешь его выключить. Но, как и у всякого электрооборудования, с чайниками случаются поломки, и начинается все вполне безобидно – с небольшой лужицы возле прибора, которая растет с каждым днем, и тогда возникает вопрос: как запаять электрочайник? Неисправный прибор нельзя назвать безопасным для человека, и если своевременно не принять меры, на кухне образуется целое озеро и чайник окончательно сломается.

Поэтому в этой статье мы расскажем вам, как и чем запаять электрический чайник.

к оглавлению ↑

Течет электрочайник – что делать?

Причинами протекания электрочайника при нагреве могут быть:

1. Треснувший корпус. В этом случае лучше купить новое устройство.
2. Повреждено днище. Подобная проблема часто возникает у металлических устройств, так как из-за коррозии на стыке днища с корпусом образуется щель – из него вытекает вода. Такая поломка не подлежит ремонту.
3. Трещина на индикаторе уровня воды.
4. Слабые крепления.
5. Повреждено уплотнительное кольцо на нагревателе.

Рассмотрим, как отремонтировать чайник своими руками.

Трещина на индикаторе уровня воды

Чтобы определить эту неисправность, разберите крышу прибора, ведь ваша задача добраться до индикатора и изучить его. Проверить индикатор нужно не только на наличие трещин, но и определить, нет ли негерметичных соединений.

Если у вас пластиковое устройство, то индикатор может быть представлен в виде такой же пластиковой трубки, которая довольно часто высыхает, а на изгибе ломается. Заменить индикатор не получится, но есть выход — перекрыть жидкость в трубке винтом. Чайник будет отлично кипятить воду, проблема с течью электрочайника решится, но прибор больше не будет показывать уровень воды.

Слабые крепления

Присмотритесь к нагревательному элементу — если он висит, то нужно поплотнее прикрепить его к стенке чайника, чтобы решить проблему с тем, что течет электрочайник. Затяните болты и проверьте результат. Для этого:

• Налейте воду в чайник.
• Положите устройство на бумажное полотенце или газету:
  1. Если бумага высохла, проблема решена.
  2. Если вокруг чайника все еще скапливается вода, проверьте целостность резиновой прокладки.

Замена уплотнительного кольца

Начинать ремонт самостоятельно необходимо только в том случае, если гарантийный срок истек или чайник был куплен без гарантии. Самостоятельно решить, чем заклеить электрочайник или что делать, если он течет, можно даже в том случае, если доставить прибор в сервисный центр не получится.

Предлагаем следующую инструкцию по замене уплотнительного кольца на нагревательном элементе:

1. Снимите дно электрочайника. На некоторых моделях днище крепится тремя винтами — с помощью крестообразной отвертки открутите их. На других моделях — возможны варианты, поэтому действуйте согласно инструкции к устройству.
2. Вытащите диск с колодкой. Если чайник дисковый, то нагревательный элемент просто вставляется в корпус. Герметичность в этом случае обеспечивает термостойкая силиконовая прокладка. Эта же прокладка держит и диск.
3. Снимите прокладку с диска. Внимательно осмотрите прокладку, диск и корпус:
   • Если есть дефект корпуса (скол, трещина), то дальнейший ремонт нецелесообразен.
   • Если сквозной ржавчины на диске нет, то переходим к исследованию уплотнительного кольца. Если дефект на диске, то его нужно будет заменить.
   • В случае явных дефектов уплотнения заменить его. Если все в порядке, то возможно в процессе работы ослабла связь между диском и корпусом (съехала вниз).
4. Протереть прокладку, диск и корпус от накипи и накипи.
5. Замените уплотнительное кольцо.
6. Полностью вставьте диск в футляр.
7. Замените днище.
8. Закрепите днище саморезами, но без лишнего усердия, не перетягивайте.
9. Налейте воду в чайник.
10. Подключить устройство к сети и вскипятить воду.
11. Проверить чайник на текучесть — если все в порядке, прибор готов к использованию.

Полезные советы:

1. Если новый электрочайник немного течет, то подождите некоторое время (неделю-две), возможно накипь затянет микротрещину.
2. Чтобы чайник не капал, регулярно очищайте его от накипи и как можно дольше используйте фильтрованную воду. Тогда нагревательный элемент будет работать дольше и качественнее, а уплотнительная прокладка сохранится.

Хотя выбор бытовой техники на рынке огромен, но если вы хотите отремонтировать очень удобный для вас старый чайник, то ознакомьтесь с простыми шагами по ремонту техники своими руками.

к оглавлению ↑

Принцип работы электрочайника

Устройство электрочайника даже в дорогих моделях не сложно и не отличается оригинальностью:

1. Нагревательный элемент, расположенный в нижней части корпуса при подаче электроэнергии нагревает воду.
2. Сам обогреватель подключен к регулятору температуры.
3. Как только температура достигает заданного значения, чайник отключается от сети.
4. Для удобства использования в цепь внешней цепи подключена светодиодная лампочка, которая сигнализирует о работе устройства.

Электроприборы всегда должны иметь термопредохранитель, который разомкнет цепь, например, при перегреве, или в случае, если вы забудете налить воду в чайник.

Сама схема электрочайника не сложная и аналогична схеме утюга. В устройстве не так много деталей, которые могут сломаться. Самая сложная часть – регулятор температуры, ведь его устройство зависит от конкретной модели. При поломке термостата его не ремонтируют, а заменяют новым. Другие неисправности можно устранить в домашних условиях.

Последовательность ремонта:

1. Сначала проверьте шнур с подставкой. Убедитесь, что на устройство подается напряжение. Прозвонить контакты мультиметром и при необходимости впаять контакты в подставку. Если контактная группа оплавилась, то исправить уже ничего нельзя.
2. Если шнур и подставка в порядке, проверьте кольцевые контакты на чайнике. Нажимаем кнопку «Вкл» и при отсутствии сигнала откручиваем нижнюю часть устройства, проверяем все контакты внутри. Сломанный датчик температуры или нагревательный элемент придется заменить.
3. Проверьте кнопку автоматического отключения питания. Он расположен на ручке. Из-за окисления контактов эта деталь очень часто выходит из строя. Зачистите контакты наждачной бумагой, если это необходимо, и устройство заработает.

к оглавлению ↑

Совет:

1. Для современных моделей чайников сложнее всего добраться до кнопки включения и выключения, если ее нужно зафиксировать. Снимите крышку и открутите болты, которые находятся вверху и внизу ручки. Делайте все аккуратно и осторожно, чтобы не повредить пластиковые детали. Одновременно замените светодиодную лампочку, если она не горит.
2. Если чайник выключится раньше времени, то в этом случае не разбирайте прибор полностью, потому что все дело в накипи, а не в поломке. Используйте лимонную кислоту для очистки прибора: растворите пакетик лимонной кислоты в 0,5 л воды и налейте в чайник, после чего включите прибор с открытой крышкой. При необходимости повторите.

Важно! Если ваш электрочайник не подлежит ремонту, и вы скоро отправитесь в магазин за новым прибором, предлагаем вам узнать лучшие модели в нашем обзоре, а также обратить внимание на набирающую популярность альтернативу чайнику:
