Как паять медные трубы отопления видео: Пайка медных труб своими руками – видео, технология, припой

Пайка медный труб газовой горелкой:Пошаговая инструкция газовой горелкой +Фото и Видео

Соединение металла при помощи припоя применяется с древних времен. Многие мастера стараются самостоятельно выполнять подобные работы, дабы сэкономить деньги и быть уверенными в качестве выполненной работы. Пайка медных труб при помощи газовой горелки заставит поволноваться даже доку.

Неправильный монтаж, может привести к не герметичности трубы, и даже к пожару. Если четко следовать инструкции, правильно подобрать нужный качественный материал и надлежащие инструменты, оборудовать рабочее место, то можно избежать всех казусов.

Как сделать качественную пайку медных труб расскажем в статье.

Содержание статьи:

• 1 О навыке и умении пайки
• 2 Как паять медные трубы
  • 2.1 С чего начать газовую пайку медных труб?
    • 2.1.1 Существует два вида пайки
    • 2.1.2 Принцип
    • 2.1.3 Твердая и мягкая пайки
  • 2.2 Инструмент для пайки
  • 2. 3 Очередность выполнения операций пайки газовой горелкой
  • 2.4 БЕЗОПАСНОСТЬ
• 3 Частые ошибки при совершении пайки медных труб газовой горелкой

О навыке и умении пайки

Конечно, не обязательно обладать умением пайки, но приобрести это навык желательно. Медные трубы сейчас применяются редко для оборудования системы водопровода из-за своей дороговизны. Несмотря на это, они считаются лучшим материалом.

Медь гибкая, долговечная, легко поддается пайке. Медную систему можно бетонировать, с ней ни чего не случиться. Все затраты окупятся одним сроком службы. К тому же умение паять пригодится не только для создания водопроводной системы.

Как паять медные трубы

С чего начать газовую пайку медных труб?

Существует два вида пайки

• 1.высокотемпературная
• 2.капиллярная низкотемпературная

Принцип

Пайка медных изделий при высокой температуре – это монтаж деталей при температуре превышающей + 450 градусов. Припоем выступают тугоплавкие материалы: медь или серебро. Они создают очень твердое и качественное соединение не подверженное температурному воздействию.

Твердая и мягкая пайки

Особенность данного припоя в том, что остывать он должен естественным образом, без воздействия вспомогательного охлаждения. Именно это дает высокое качество соединения.

Такую пайку называют – твердой. Такой вид соединения применяют для изделий 12 -159 мм диаметром. Высокотемпературная пайка идеально подходит при монтаже отопительной системы.

Главное из достоинств, что можно подсоединить дополнительный отвод не прибегая к демонтажу.

Низкотемпературная – мягкая пайка

Этот вид пайки производится ниже +450 градусов. Для припоя применяют такие металлы, как олово или свинец. Соединительный шов может быть от 7 мм до 50 мм. Из-за использования данного вида припоя, называют пайку мягкой. Конечно оно не такое прочное, как при пайке выше +450 градусов, но так же обладает своими преимуществами.

Мягкую пайку хорошо применять для монтажа деталей с не большим диаметром.

Низкотемпературная пайка более безопасная.

Возможен монтаж низкотемпературной пайкой труб для системы отопления, при соблюдении условия, что температура отопительной магистрали будет ниже +130 градусов.

Инструмент для пайки

Изначально надо подготовить все необходимое для работы.

1. Флюс. Он необходим для смазки деталей перед монтажом и удаления оксидов, увеличения адгезии, понижается натяжение. Вид флюса зависит от типа спайки.
2. Припой. Вид металла припоя зависит от выбранного варианта пайки. Высокотемпературная пайка: серебро или медь. При мягком соединении: олово или свинец.

Любой вид припоя производится в проволочном виде 3мм диаметром. Для сварки при высокой температуре, на упаковке присутствует надпись «Lead Free» то есть без свинца.

3. Труборез. Им нарезаются детали необходимой величины.

Важно подобрать инструмент надлежащего качества. Медь — мягкий металл, использование плохого инструмента может привести к деформации материала.

4. Фаскосниматель. Им удаляются все заусенцы.

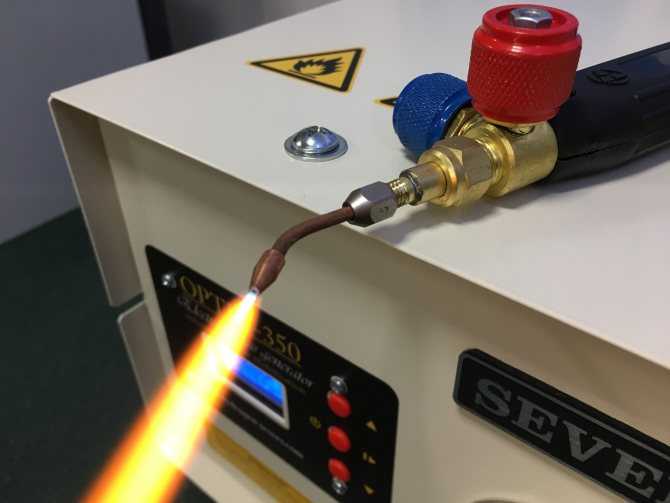

5. Газовая горелка с узконаправленным пламенем.

Оборудование работает на пропане и бутане или на чистом бутане.

Также соединение можно производить электрическим паяльником для такого типа соединения. Этот способ допускается для любого вида пайки.

6. Маркер или карандаш. То чем оставлять разметки.
7. Рулетка, молоток, уровень

Очередность выполнения операций пайки газовой горелкой

1. Отрезаем изделие по замеру. Деталь держим четко перпендикулярно к инструменту для ровного среза. Зажимаем изделие и делаем вращательные движения труборезом. В конце очередного оборота натяжной болт затягиваем на одну треть. Заусенцы при правильно выполненном срезе образуются только внутри изделия. В итоге получается труда с минимальной неровностью.
2. Снимаем все заусенцы. Иначе детали не соединятся герметично и плотно.
3. По тому же принципу готовим другую деталь.
4. Вставляем детали одну в другую. Смотрим, все ли подходит.
5. Зачищаем
6. Обезжириваем.
   Обратите внимание, размер соединения ровняться диаметру трубы.

7. Смазываем флюсом поверхности изделий. Кисточкой или другим приспособлением, внимательно наносим реагент на внешнюю поверхность изделия, равномерно распределяем. Лишний флюс не допустим.
8. После нанесения флюса детали надо соединить, очень оперативно, чтобы исключить попадание соринок. Соединяем с помощью вращения, до упора.

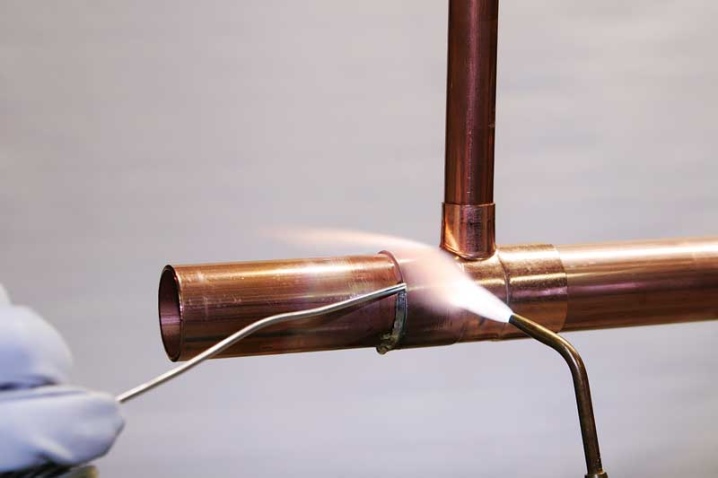

9. При низкотемпературной пайке – пламя горелки должно попадать точно на стык. Образующееся пятно надо все время перемещать, для равномерного нагрева. Припоем периодически касаемся шва. Когда детали разогреты до нужной температуры, он начнет плавиться. Как процесс плавки начался, убираем горелку. Даем припою растечься.
   Обратите внимание, данный вид соединения, не допускает нагрева припоя, металл соединения плавиться от тепла деталей.

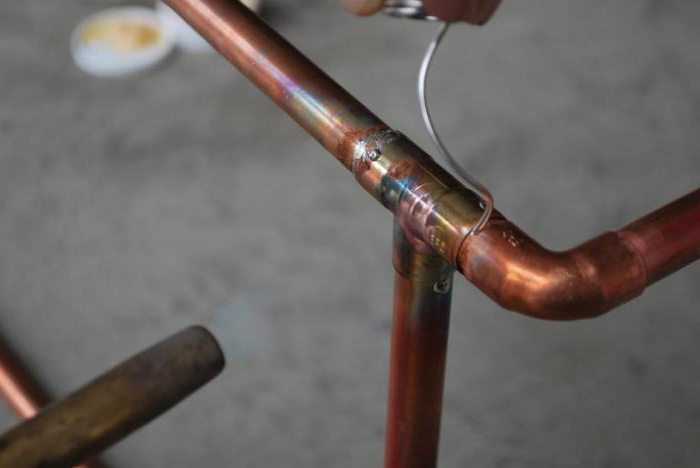

10. Как только припой заполнит стык, даем остыть.

Важно. Не допустить перегрева меди. В этом варианте флюс утратит свойства, что негативно отразится на качестве выполненной работы.

11. Высокотемпературная пайка газовой горелкой производится аналогично. Только рекомендуется разогревать детали быстро. Оптимальное пламя ярко – синее. Как только медь станет темно-бордового цвета – это знак качественного прогрева. В это момент наносим припой. Он должен быстро расплавиться от температуры деталей и заполнить все зазоры.

Для более комфортного нанесения припоя, его можно подогреть горелкой.

12. После выполнения работы. Даем остыть. Естественным образом.
13. Остывшую поверхность тщательно очищаем от остатков флюса.

ВНИМАНИЕ!!!! Не трогайте изделие, пока оно не остынет. Можно получить сильный ожог. Не брызгайте на него воду, что бы проверить температуру. Остывшую трубу видно по цвету.

БЕЗОПАСНОСТЬ

• Не берите детали голыми руками. Мель обладает высокой теплопроводностью. Используйте специальные инструменты или защитные перчатки
• Очень аккуратно работайте с флюсом. Агрессивный состав. Если попал на кожу. Промойте большим количеством воды.
• Одежда. Ни какой синтетики и легковоспламеняющихся тканей.
• Флюс при нагревании испаряется. Пары ядовиты. Оденьте респиратор. Помещение должно быть проветриваемым.
• Всю конструкцию соберите на полу и только после этого начинайте монтаж.

Для того чтобы избавиться от лишних припоя и флюса с внутренней поверхности изделия, промойте их водой разной температуры.

Частые ошибки при совершении пайки медных труб газовой горелкой

• Внешние недостатки на соединительных частях
• Плохая очистка труб
• Малая ширина зазора
• Плохой прогрев
• Не равномерно нанесен флюс
• Перегрев. Сгорание флюса
• Ожоги при проверке трубы
• Нарушение норм безопасности

Прежде чем начать работать, попробуйте соединить несколько мелких деталей 3-4 шт. Это значительно повысит уровень.



как паять своими руками твердым припоем

Решили использовать медные трубы в обустройстве системы водопровода? Хотите создать в ванной интересный стиль стимпанк, но не знаете, как паять медные трубы? Руководство по выполнению работ для новичков предложено в материале ниже.

Медь, хоть и отличается высокой стоимостью в отличие от полимеров, все же представляет собой качественный материал для устройства водоснабжающей коммуникации. К преимуществам меди можно отнести высокую прочность, эстетическую привлекательность, неподверженность коррозии, склонность к эксплуатации при высоком давлении и отличную теплопроводность. Медный трубопровод будет работать верой и правдой не один десяток лет.

Содержание

• Немного о меди
• Методы паяния труб из меди
• Инструменты, необходимые для выполнения работ
• Горелка газовая
• Припой
• Выполняем пайку труб
• Избегаем ошибок

Немного о меди

Медь — мягкий металлический сплав, который еще в древние времена с удовольствием использовали чеканщики для своих работ. Сегодня медь не менее востребована. Трубы из такого сплава — неотъемлемая часть систем отопления и кондиционирования. Водопровод также может быть устроен с использованием медных элементов.

Для монтажа магистрали используют метод пайки, в процессе которого элементы меди соединяются с припоем. Этот материал из мягких видов металлов расплавляется под воздействием определенных температур и формирует единое герметичное соединение.

Важно: пайка медных труб своими руками — задача не сложная. Главное правильно подобрать припой и определить температуру пайки. При этом стоит знать, что при своей высокой стоимости медные трубы не требуют дополнительных соединительных элементов. То есть медь можно соединить в единую магистраль и при этом сэкономить на покупке фитингов, муфт и пр.

О том, как паять медные трубы, и как это сделать правильно в домашних условиях, в нашем материале ниже с подробной видео-инструкцией.

Методы паяния труб из меди

Пайка медных труб своими руками может проводиться двумя методами:

• Низкозмпературный способ. Самый часто используемый в домашних условиях. Здесь пайка происходит с использованием мягкого припоя из олова, свинца или их сплавов с добавлением серебра. Температура пайки может достигать максимум 450 градусов при выполнении работ.
• Высокотемпературный метод. Его еще называют пайка медных труб твердым припоем. В этом случае чтобы расплавить припой и добиться соединения элементов магистрали нужно достичь температуры нагрева горелки в пределах 600-900 градусов.

Инструменты, необходимые для выполнения работ

Чтобы грамотно спаять медные трубы системы водопровода, необходимо запастись таким набором инструментов:

• Труборез. Необходим для идеально ровного реза участков трубы перед пайкой. Благодаря такому инструменту внутренний просвет трубы и её окружность при резке не нарушаются.
• Фаскосниматель. Используется для зачистки края среза и его закругления вовнутрь трубы для качественного стыкования водопроводной магистрали из нескольких кусков трубы.
• Труборасширитель. Его применяют в том случае, если спаивание медных труб водопровода будет проводиться без применения фитингов и муфт. Труборасширитель расширяет один конец трубы до нужного диаметра таким образом, чтобы в него плотно входит отрез другой тубы.
• Щетка и ерш для качественной зачистки спаянных труб от окиси.
• Отражатель. Рабочий элемент, который крепят на сопло горелки, чтобы пламя не повредило другие близрасположенные предметы.
• Газовая горелка. Именно она подаёт пламя на участок спаиваемой тубы.

О том, какую именно горелку нужно подготовить, разбираем ниже.

Горелка газовая

Для того чтобы правильно спаять водопроводные трубы из меди, нужно заготовить соответствующий тип горелки. Они делятся на несколько видов:

• Приспособление с одноразовым баллоном для бытового применения;
• Горелка с установленным стационарным баллоном;
• Ацетилен-кислородная горелка, пригодная для пайки труб из меди. Именно её и нужно отыскать для выполнения работ.

В свою очередь горелка для плавления припоя и пайки меди может отличаться мощностью. Выбирать нужно в зависимости от того, каким припоем вы будет работать (мягким или твёрдым).

• Для пайки мягким припоем можно брать маломощную полупрофессиональную горелку с газом термофеном. Такой инструмент развивает температуру до 650 градусов при горении пламени. Отличительная особенность такого приспособления в том, что здесь можно регулировать температуру подачи пламени, и она при этом будет оставаться заданно-стабильной.
• Пайку медных труб водопровода твёрдым припоем можно проводить только профессиональными горелками.

Припой

Для выполнения надёжной пайки необходимо приобрести припой. Он бывает двух видов — твёрдый и мягкий.

• Твёрдый припой производят в форме длинных стержней. Такой припой можно использовать для пайки труб горячего водопровода, газоснабжения, кондиционирования или для магистрали, работающей при высоком давлении. Температура пайки такого припоя достигает 900 градусов. Самыми распространенными видами твёрдого припоя считаются медно-фосфорный самофлюсующийся сплав Cu94 P6 и сплав Cu92 P6 Ag2 с добавкой серебра из фосфора и меди.

Важно: такой твёрдый припой имеет в своём составе 6%-ную добавку фосфора, что снижает температуру пайки до 750 градусов.

• Припой мягкий производят в форме тонкой проволоки диаметром 2-3 мм. Такой припой применяют при пайке водопровода своими руками в быту.
• Существует также специальная паста, именуемая флюс. Выпускается в банках. Её необходимо использовать для качественной очистки стыков труб, снятия окиси со шва после пайки и улучшения характеристик плавления припоя. При этом флюс бывает как для пайки при высоких температурах (свыше 450 градусов), так и для пайки при низких температурах (до 450 градусов).

Важно: флюс способствует лучшему сцеплению припоя с медью.

Помимо всех инструментов, припоя и флюса необходимо также подготовить фитинги, если есть необходимость осуществлять повороты и изгибы водопроводной магистрали. Все фитинги имеют регламентированный диаметр и соответствуют ГОСТ. Стоимость фитингов и переходников достаточно демократична.

Выполняем пайку труб

Технология пайки медной магистрали выглядит таким образом:

• Труборезом отрезаем нужные участки трубы и зачищаем края фаскоснимателем.
• Если будет использоваться фитинг, то и его края, и края тубы качественно обезжириваем. Если фитинг не используется, то край одной трубы расширяем труборасширителем.
• Примеряем детали для обзора ровности стыков.
• Теперь края туб обрабатываем тонким слоем флюса со стороны стыков.

Важно: если будет проводиться высокотемпературная пайка с использованием самофлюсующегося припоя, то здесь флюс не нужен.

• Теперь включаем газовую горелку и качественно прогреваем трубы в местах стыков до заданной температуры.
• После этого в места зазоров укладываем припой. При этом стоит следить за тем, чтобы припой плавился строго от нагретой трубы, а не от пламени горелки. Края туб тщательно прижимаем.
• После того как тубы остынут, удаляем остатки флюса и окиси с медной поверхности тряпочкой.

Важно: стоит знать, что прогревание тубы и плавление припоя происходят в течение 5 минут. Поэтому важно не перегреть трубы.

Совет: если паяются два близко расположенных друг к другу участка трубы, то уже обработанную часть магистрали нужно охладить смоченной в холодной воде ветошью. Иначе есть риск, что спаянное соединение при нагреве следующего участка трубы разойдётся под воздействием высокой температуры.

Избегаем ошибок

При пайке медных туб мастера-новички часто допускают ряд распространенных ошибок. Таковыми являются:

• Слабый прогрев элементов магистрали, вследствие чего плавление припоя происходит неполностью. Такое соединение разрушится при любой нагрузке.
• Чрезмерный перегрев медного сплава, наоборот, ведет к разрушению слоя флюса. Это, в свою очередь, приведет к образованию окиси и окалины на поверхности металла. Такой эффект также приведет к разрушению соединения.
• Игнорирование мер безопасности. Поскольку работа ведется с химическими элементами и при высоких температурах, то следует надевать защитные перчатки и маску.
• Собираясь проверить соединение, стоит убедиться, что туба в месте пайки остыла.
• При процедуре пайки стоит обеспечить хорошую вентиляцию помещения. Этого требует технология выполнения работ, поскольку пайка выполняется с применением агрессивных кислотных веществ.
• Защитная одежда из грубой ткани также не будет лишней, поскольку есть риск попадания на тело искр пламени и частичек припоя, что может привести к ожогу.

Совет: если сомневаетесь в правильности прогрева труб до нужной температуры, пригласите опытного мастера для получения практики. Профессионал точно знает, в течение какого времени медь прогревается до определенных температур.

Видео: технология спаивания медных туб

Помогите нам стать лучше, оцените подачу материала и труд автора

Загрузка…

Как потеть медную трубу (сделай сам)

Обновлено: 22 марта 2023 г.

Каждый раз получайте идеальные, герметичные соединения сантехники.

Следующий проект›

Семейный Разнорабочий

Пайка медных водопроводных труб — несложный навык. Даже новичок может научиться паять герметичные соединения за 30 минут. Процесс прост — если вы будете следовать нескольким основным рекомендациям. В этой статье мы покажем вам, как быстро и легко паять медь.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Beginner

Cost

Less than $20

Step 1 : Assemble the Soldering Tools

Базовые паяльные горелки

Существует два обычных газовых регулятора: один с автоматическим воспламенителем, а другой требует бойка или спички.

Рецепт успешной пайки состоит из двух частей: подготовительной работы и одной научной части. Если вы хорошо выполняете два важных этапа подготовки — очистка и подогрев шва — дело доделает сам припой. Когда соединение достаточно нагрето, расплавленный припой моментально стекает в соединение и полностью покрывает все сопрягаемые поверхности, как будто следуя подробной инструкции. Там он твердеет при остывании. Presto, у вас есть прочное, герметичное соединение.

В этой статье мы познакомим вас с основными этапами пайки медных труб и пайки медных труб, используемых в большинстве домов. Изучите различные типы медных труб во время подготовки. Как вы увидите, для успешной пайки медных фитингов не нужны специальные навыки. Вы можете легко спаять медное соединение без утечек с первой попытки, но вы также можете ошибаться. Мы покажем вам, как их избежать, а также предупредим вас о простых, но важных мерах предосторожности, которые защитят вас от ожогов и уберегут ваш дом от пожара.

Основным инструментом для пайки является пропановая горелка, состоящая из регулятора и комбинации наконечников, которые ввинчиваются в верхнюю часть небольшого резервуара. Для работы откройте клапан регулировки подачи топлива и зажгите наконечник. Для облегчения зажигания мы рекомендуем регулятор со встроенным воспламенителем (вверху слева). Газ загорается нажатием кнопки. Если вы покупаете более простую версию (вверху справа), купите также и ударник. Сжатие проволочной ручки производит искры, которые воспламеняют газ. Боек проще и безопаснее спичек.

Также купите «флюс для лужения» (фото 5) или «флюс для пасты». Кислотный флюс очищает поверхность меди при нагревании соединения, обеспечивая равномерное растекание припоя. Оба типа работают хорошо. Флюс для лужения содержит небольшое количество припоя, но вам все равно придется добавить больше припоя.

Все основные инструменты для пайки медных труб можно найти в хозяйственных магазинах с полным спектром услуг или в бытовых центрах — пропановую горелку, припой, наждачную шкурку (фото 3) и флюс. Мы также рекомендуем труборез, огнезащитную ткань (см. начальное фото), плотные перчатки и защитные очки. Наденьте перчатки и защитные очки, а также плотную рубашку с длинными рукавами и головной убор, чтобы защитить себя от ожогов, если капнет расплавленный припой.

Типы припоя

Купить бессвинцовый припой , предназначенный для медных водопроводных труб; Вы найдете его в отделе сантехники в магазине. Припой со свинцом все еще доступен, но свинец может попасть в воду, поэтому не используйте его.

Шаг 2 : Отрежьте медь с помощью трубореза

Фото 1

Аккуратно отрежьте медные трубки с помощью трубореза. Зажмите трубу между отрезным и направляющим дисками и вращайте резак, надрезая трубу по всему периметру. Затяните ручку резака на четверть оборота и снова поверните резак, делая более глубокие надрезы на трубе. Продолжайте затягивать и вращать резак до тех пор, пока труба не оторвется, всего около восьми оборотов.

Медь — мягкий металл, который легче всего резать труборезом (Фото 1). Купите тот, который режет до 1 дюйма. трубы, самый большой размер, который вам, вероятно, понадобится для большинства бытовых водопроводных сетей. Отрежьте большую трубу ножовкой, но обязательно спилите все заусенцы, оставшиеся от зубьев пилы. В противном случае ваш сустав будет протекать. Крепко возьмитесь за медную трубку одной рукой и засуньте один конец под колено, чтобы она не соскальзывала, пока вы затягиваете и вращаете резак (фото 1). Не затягивайте слишком быстро; вы помнете трубу, и вам придется начинать сначала.

Шаг 3 : Удалите заусенцы

Фото 2:

Рассверлите отрезанный конец, чтобы удалить внутренний заусенец, вставив расширитель и повернув его на полный оборот.

Срез может выглядеть чистым, но не забудьте удалить небольшой внутренний заусенец (Фото 2) — выступ меди, который вдавливается внутрь отрезным кругом. В противном случае это будет препятствовать потоку воды по трубе.

Шаг 4 : Очистите наждачной бумагой

Фото 3

Очистите грязь и ржавчину снаружи конца трубы с помощью наждачной бумаги. Медь должна блестеть.

Затем очистите места сопряжения трубок и фитингов, даже если они блестят как новые. Тщательная очистка является ключом к успешной пайке медных труб. Он обеспечивает прочное, герметичное соединение.

Шаг 5 : Очистите щеткой для фитингов

Фото 4

Очистите внутреннюю часть фитингов медных труб специальной проволочной щеткой, размер которой соответствует диаметру трубы. Вы также можете обернуть наждачную шкурку вокруг пальца, чтобы добраться до внутренней части, но не касайтесь очищенной поверхности голыми руками.

Очистка состоит из двух этапов: во-первых, удалите всю коррозию с сопрягаемых поверхностей (фото 3 и 4), а во-вторых, покройте поверхности флюсом (фото 5), кислотной пастой, которая химически травит медь.

Профессионалы чистят медь полосками наждачной бумаги зернистостью 120, которая обычно продается вместе с припоем и флюсом на полках скобяных изделий и в магазинах бытовой техники (фото 3). Но в крайнем случае подойдет тонкая стальная вата или обычная наждачная бумага с зернистостью 120. Также наждачной бумагой очистите внутреннюю часть фитингов медных труб; просто оберните короткий кусочек вокруг пальца и достаньте его внутрь. Но у тебя скоро заболят пальцы! Удобная щетка для фитингов, показанная на Фото 4, облегчает эту задачу, особенно при работе с небольшими (1/2 дюйма) фитингами из медных труб.

Шаг 7 : Флюс для соединения

Фото 5

Нанесите ровный слой флюса на соединяемые поверхности — концы труб и внутреннюю часть фитингов. Затем сдвиньте соединение, пока медная трубка не сядет на всю глубину. Сотрите лишний флюс.

Шаг 8 : Нагрейте соединение

Фото 6: Нагрейте соединение и полейте припоем

Нагрейте соединение пропановой горелкой, перемещая конус вперед и назад для равномерного нагрева. Держите припой напротив стыка на стороне, противоположной пламени, пока он не расплавится и не потечет в стык. Сустав должен казаться полным со всех сторон. Переход к следующему суставу. Припой затвердевает по мере остывания.

Как правило, проще всего очистить, профлюсить и собрать весь участок меди, а затем сразу же приступить к пайке соединений медных труб на месте (начальное фото). Зажгите факел и отрегулируйте пламя так, чтобы синий конус в центре был длиной около 1-1/4 дюйма. Чем длиннее конус, тем жарче пламя. Самая горячая точка находится на кончике конуса, поэтому держите пламя так, чтобы кончик едва касался фитинга (фото 6). Нет необходимости нагревать медную трубу напрямую, потому что фитинг быстро отводит тепло к трубе внутри соединения. Когда температура меди достигает точки плавления припоя, проволока припоя, которую вы прижимаете к меди, внезапно расплавится и потечет в соединение. Держите припой напротив пламени, самой холодной точки, чтобы убедиться, что все части соединения достаточно горячие. Припой не заполнит места, температура которых ниже его температуры плавления. Заполняйте соединение до тех пор, пока не начнет капать припой, затем переходите к следующему соединению. Дайте соединению 30–45 секунд, чтобы оно остыло и затвердело, прежде чем давить на него. Будь осторожен; он все еще будет слишком горячим, чтобы прикоснуться к нему.

Шаг 9 : Используйте специальные методы для труднодоступных мест

Фото 7: Нагрейте удлинитель из тяжелой латуни

Будьте терпеливы при пайке латунных клапанов. Фитингу может потребоваться в пять-шесть раз больше тепла, чтобы поднять соединение до точки плавления припоя. Если есть возможность, прогрейте шов с нескольких сторон. Всегда оставляйте клапаны хотя бы частично открытыми при их пайке.

Фото 8: Резьбовые переходники с наклоном

Наклоняйте конец трубки вверх при пайке медной трубы на резьбовом переходнике, чтобы избежать заполнения резьбы лишним припоем.

Фото 9. Избегайте нанесения слишком большого количества медного припоя

Избегайте перекармливания косяка. Около 1/2 дюйма припоя достаточно для 1/2 дюйма. медное соединение, 3/4 дюйма припоя для 3/4 дюйма. медный стык. Перекармливание может засорить трубку.

Нельзя паять трубки, в которых есть вода. Вы должны слить воду из линий и высушить трубки в месте пайки. Нагрев трубки горелкой ускоряет процесс. Убедитесь, что любое давление, возникающее в трубке во время пайки, может выйти. Самый простой способ — держать кран открытым на одном конце линии.

• Если вы используете трубки диаметром более ¾ дюйма, нагревайте соединения трубок с нескольких сторон для более равномерного повышения температуры. Добавьте медный припой в нескольких точках и осмотрите соединение, чтобы убедиться, что припой заполняет соединение со всех сторон.
• Для пайки латунных фитингов, таких как клапан на фото 7, требуется больше тепла. Оставьте клапан открытым, чтобы внутри трубки не возникло давление, что может привести к протечке соединения. А если клапан имеет мягкие пластиковые или резиновые детали, по возможности снимите их, чтобы не испортить.

Советы по безопасности

• Временно повесьте огнезащитную ткань (начальное фото) или стальную пластину на дерево и другие горючие материалы при пайке поблизости. В любом случае держите под рукой огнетушитель или ведро с водой на случай возникновения пожара.
• Выключайте фонарь, когда кладете его. Баллон с пропаном опрокинут. В конце концов зажженный факел упадет и что-то сожжет.

ВНИМАНИЕ!

Держите под рукой огнетушитель и ведро с водой или пульверизатор. . . на всякий случай, если ваш факел начнет огонь. Помните, что во время пайки медных труб в доме часто отключают водопровод!

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для самостоятельной пайки медных труб перед началом работы — вы сэкономите время и нервы.

• Труборез

Пропановая горелка,
Наждачная шкурка, зернистость 120,
Огнезащитная ткань,
Огнетушитель,
Щетка для монтажа,
Боек,
Перчатки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы, включая медный припой. Вот список.

• Бессвинцовый припой
• Флюс-паста

Первоначально опубликовано: 25 ноября 2019 г.

Похожие проекты

Как паять медные трубы

Хотите научиться паять медные трубы как профессионал? Вам обязательно стоит воспользоваться нашей Балканской программой обучения. В этой программе мы покажем вам, как правильно паять медные трубы. Но сначала давайте немного расскажем о том, что такое пайка и почему это такой важный навык.

Пайка — это процесс, в котором используется тепло для соединения металлических деталей с помощью соединительного припоя. Он обычно используется в сантехнических и металлообрабатывающих проектах и ​​является навыком, который должен знать каждый сантехник. Пайка создает прочное и водонепроницаемое соединение между двумя металлическими поверхностями, если все сделано правильно. Но прежде чем мы перейдем к пайке, первый шаг — правильно обрезать и подготовить медную трубу.

Сегодня мы рассмотрим 4 основных этапа пайки медных труб: резка и подготовка трубы, очистка, флюсование и, наконец, процесс прожига и пайки для соединения. Не забудьте прочитать наш жизненно важный совет относительно безопасности после пайки 4-х точек. Давайте начнем, хорошо?

Основы пайки медных труб

Припой представляет собой металлический сплав, который расплавляется и затем наносится на две металлические поверхности, что создает герметичное соединение. При пайке медных водопроводных труб припой фактически заполняет капилляр между трубой и фитингом, которые соединяются вместе. Очень важно правильно подготовить поверхности, чтобы припой мог хорошо прилипнуть. Независимо от того, насколько опытен человек в фактической пайке, если поверхности не подготовлены должным образом, припой не будет иметь утечек.

Терпение также является ключевым моментом, так как необходимо дать припою достаточно времени, чтобы он остыл и образовал прочную связь. Если вы торопитесь с процессом, у вас больше шансов получить утечку в будущем.

4 шага по пайке медных труб

Теперь, когда вы знаете основы, пришло время для самого урока. Вот четыре шага, которые необходимо выполнить, чтобы паять медные трубы как профессионал:

1. Отрежьте и подготовьте медную трубу

Убедитесь, что вы обрезали ее до нужной длины и удалили все заусенцы как внутри, так и снаружи. трубы. При резке медных труб вам понадобится несколько инструментов. Ножовка или труборез подойдут, но для чистого реза лучше использовать труборез. Каждый раз, когда вы разрезаете медную трубу, вы создаете заусенцы как внутри, так и снаружи трубы. Оба заусенца должны быть удалены, чтобы обеспечить беспрепятственный поток воды и правильное соединение фитинга с самой трубой.

2. Очистите медную трубу и медный фитинг

Используйте наждачную ткань, скотч и проволочную щетку, чтобы удалить окисление снаружи трубы и фитинга. Очень важно иметь чистую поверхность, чтобы припой хорошо прилипал. После того, как вы отшлифуете и почистите трубу и фитинг, используйте чистую ткань для удаления остатков мусора. Никогда не прикасайтесь к очищенному участку рукой (в перчатках или без). Точно так же никогда не кладите очищенную медь на грязную поверхность. Одна из основных причин выхода из строя паяного соединения заключается в том, что очищенная труба или фитинг загрязняются перед флюсованием или пайкой.

Шлифовальная ткань удаляет окисление и грязь. Он оставляет чистую и шероховатую поверхность для принятия припоя

3. Нанесите флюс на медную трубу и фитинги

Этот шаг имеет решающее значение для правильного прилипания припоя к трубе. Флюс — это кислотное и коррозионно-активное вещество, которое очищает металл и способствует сцеплению припоя с трубой. Убедитесь, что флюс равномерно нанесен как на внутреннюю часть фитинга, так и на внешнюю часть трубы. Флюс предотвращает окисление меди, которое может привести к повреждению паяного соединения.

Существует два типа флюса: канифольный флюс и кислотный флюс. Канифольный флюс является наиболее распространенным типом и безопасен для использования на большинстве поверхностей. Кислотный флюс следует использовать только на очень грязных или корродированных поверхностях. Чтобы предотвратить загрязнение емкости с флюсом, не погружайте кисть в емкость с флюсом несколько раз. Отложите крышку бачка с флюсом и используйте его так же, как художник использовал бы поддон. Окуните кисть в крышку флюса и используйте только то, что требуется. Выбросьте лишний флюс в крышке, как только этот конкретный проект будет завершен.

Равномерно нанесите флюс и покройте все открытые поверхности для пайки

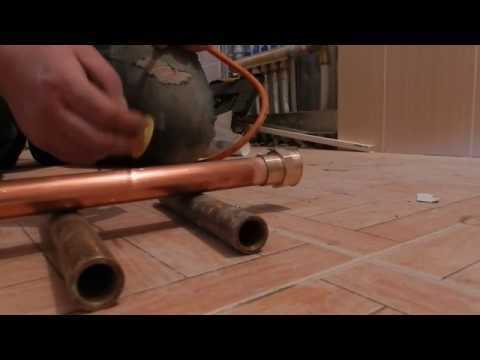

4. Нагрейте медную трубу и фитинг

Перед паянием медных труб вам понадобится горелка, чтобы нагреть трубу. Начните с нагрева области самой трубы, где она входит в фитинг. Это расширит трубу и создаст меньший капилляр для заполнения припоем. Затем нагрейте фитинг в том месте, где труба входит в фитинг. На медных трубах диаметром более 1 1/2″ или около того вам придется нагревать фитинг и прокладывать секцию по очереди. Как только область становится достаточно горячей, медь обычно окрашивается в цвета радуги. Вы можете прикоснуться припоем к соединению, чтобы проверить уровень тепла. Если она недостаточно горячая, вы всегда можете снова применить горелку.

При перегреве соединения можно сжечь медную арматуру и сжечь весь флюс. Другими словами, никогда не перегревайте медную трубу или фитинг. Как только припой коснется трубы и он расплавится, дайте ему стечь в капилляр между фитингом и трубой. Продолжайте нагревать трубу до тех пор, пока припой не расплавится и не соединится с трубой. При пайке рекомендуется убрать пламя при нанесении припоя в качестве меры предосторожности.

Для получения водонепроницаемого соединения убедитесь, что вы используете правильную горелку и газ для правильного плавления припоя, и убедитесь, что припой заполняет пустоту между трубой и фитингом за счет капиллярного действия. Наконец, убедитесь, что припой хорошо остыл, а затем удалите лишний флюс.

8 советов по безопасности, которым нужно следовать

При пайке медных труб важно соблюдать некоторые основные меры предосторожности. Вот несколько советов, о которых следует помнить:

1. Если вы пытаетесь припаять медные трубы к готовой стене, используйте теплозащитный экран, чтобы защитить стену или изоляцию от тепла припоя.
2. Всегда надевайте защитные очки при пайке. Горячий припой и металлические осколки могут быть вредными, и вы не хотите, чтобы что-то попало вам в глаза.
3. Купите перчатки для сварщиков, чтобы защитить руки от тепла горелки. Тканевые перчатки не желательны.
4. Всегда имейте под рукой огнетушитель на случай пожара. Надлежащий огнетушитель должен иметь рейтинг A, B и C.
5. Дайте соединению остыть перед его испытанием. Если косяк еще горячий, он может сломаться при проверке или, что еще хуже, обжечь вас. Применение большего количества флюса — хороший способ медленно охладить горячий шов.
6. Всегда носите рубашку с длинными рукавами и без открытых карманов. Рубашка с коротким рукавом может привести к ожогу руки. В то время как рубашка с открытым карманом могла содержать случайный горячий припой. Это придало бы совершенно новый смысл термину «горячие карманы».
7. Носите рабочие ботинки выше щиколотки. Это предотвращает попадание горячего припоя внутрь вашей обуви. Конечно неприятный опыт!
8. Купите негорючую тряпку, чтобы оставить рабочее место в чистоте.

Соблюдение этих простых советов по безопасности поможет обеспечить безопасную и успешную пайку.

Примите меры: защитите себя и свое окружение

Взгляд изнутри на программу обучения Team Balkan

Если вы хотите улучшить свои навыки водопроводчика или получить новый навык, мы обеспечим вас. У Team Balkan есть внутренняя программа обучения, которая может научить вас всему, что вам нужно знать, чтобы стать успешным членом команды Balkan или сантехником

Наши программы обучения разработаны, чтобы научить вас всему, что вам нужно знать, чтобы стать успешной частью наша команда, или успешные полезные навыки в вашем доме. Эта статья является лишь примером того, как Балкан учит вас, как паять медные трубы для создания прочного и долговечного паяного соединения. «Балканский путь» проведет вас через каждый этап процесса. Итак, являетесь ли вы опытным профессионалом или полным новичком, в наших программах обучения каждый найдет что-то для себя.

А теперь приступим к делу?

Почему важна эта учебная программа?

Эта учебная программа имеет решающее значение, поскольку она может помочь нашей команде поддерживать высокие стандарты Балкан, но она также может научить широкую общественность ценным торговым навыкам.
