Как перепаять светодиоды в светодиодной лампе: Как восстановить светодиодную лампу за 2 минуты при минимальных навыках работы с паяльником и знаниях об электронике / Хабр

нюансы и основы перепайки светоизлучающих диодов, пошаговый алгоритм замены перегоревшего

Светодиодные лампы могут периодически выходить из строя из-за перегорания светодиодов, установленных на плате внутри. Это не повод выкидывать лампочку, так как ее можно отремонтировать. Если один или несколько светодиодов перегорели, их необходимо выпаять и заменить новыми. Также можно просто замкнуть цепь перемычкой. Как выпаять и впаять светодиод в светодиодной лампе, будет рассказано в этой статье.

Содержание

1. Конструкция LED лампы
2. Техника безопасности и подготовка к работе
3. Перепайка светоизлучающих диодов
4. Что понадобится
5. Температура пайки и другие условия
6. Как выпаять
7. Как припаять
8. Частые ошибки
9. Пайка светодиодов на светодиодной ленте

Конструкция LED лампы

В корпусе светодиодных ламп соединены несколько элементов:

1. Цоколь. Эта часть вкручивается в патрон светильника. Для бытового использования зачастую применяются винтовые цоколи типа Е27 и Е14.
2. Драйвер. С его помощью происходит стабилизация напряжения путем преобразования переменного тока в постоянный. Также этот элемент питает светодиоды. Драйвер включает в себя микросхему, импульсный трансформатор и конденсаторы.
3. Радиатор. Необходим для отвода излишков тепла. Обычно это видимая часть корпуса.
4. Рассеиватель. Прозрачная крышка, которая распределяет свет. Это пластиковая или поликарбонатная полусфера, предотвращающая попадание влаги и пыли внутрь корпуса.
5. Светодиоды. Являются главным рабочим элементом. Благодаря им лампа светится.

Техника безопасности и подготовка к работе

Во время пайки светодиодных ламп следует выполнять требования техники безопасности:

1. Помещение, в котором будет производиться пайка, должно иметь хорошую вентиляцию. Это необходимо для защиты от паров и газов, выделяющихся во время работы.
2. Перед включением паяльника нужно проверить целостность провода, розетки и вилки.
3. После этого следует убедиться в целостности самого паяльника. При этом нужно обратить внимание на наличие повреждений изоляции.
4. Если во время включения есть треск, паяльник необходимо сразу отключить.
5. Нельзя брать устройство мокрыми руками и работать в помещениях с высокой влажностью.
6. Во время выключения паяльника из розетки нельзя тянуть за провод.
7. Нельзя наклоняться к прибору ближе, чем на 20 см. В ином случае есть риск попадания горячих паров в глаза.
8. Во время выполнения работ нужно убрать все легковоспламеняющиеся предметы.
9. Следует использовать подставку из негорючих материалов.
10. После выполнения работ до полного остывания нельзя прикасаться к жалу и корпусу устройства.

Для самостоятельной пайки нужно будет подготовить необходимый минимум:

• паяльник или термовоздушный фен;
• канифоль или паяльную пасту;
• оловянно-свинцовый припой.

Опытные самодельщики рекомендуют использовать паяльник с жалом, которое заточено под углом. С его помощью площадка для пайки более быстро прогревается, а светоизлучающий диод не портится от перегрева.

Перепайка светоизлучающих диодов

Светодиоды припаивают и отпаивают точно так же, как и любую радиодеталь. Особенно это касается DIP светодиодов, у которых есть токопроводящие ножки. Сложности могут возникнуть только с SMD деталями, так как у них паяльные площадки, а не токопроводящие ножки. Такие светодиоды припаиваются на ленты или платы.

Что понадобится

Кроме паяльника, припоя и флюса, могут понадобиться:

• кисточка для флюса;
• пинцет;
• бокорезы или ножницы;
• регулируемая подставка.

Температура пайки и другие условия

Если нет опыта в пайке светодиодов, то желательно использовать фен. В этом случае вероятность перегрева детали сильно снижается.

При использовании паяльника максимальная температура жала — 300 градусов. Можно приобрести паяльник с регулируемой температурой.

Как выпаять

Чтобы достать из лампы плату со светодиодами, нужно:

1. Отделить корпус. Это можно сделать с помощью ножа, но действовать следует осторожно, чтобы ничего не повредить.
2. Плата к основанию припаяна двумя проводами. Их отпаивают, смочив жало паяльника во флюсе. После этого плата просто снимается с основания.
3. После этого при помощи тестера проверяются все дорожки и светодиоды в режиме сопротивления. Также испорченные светодиоды будут иметь потемнения – черные точки.
4. Нужно осмотреть качество пайки. Бывает, что на производстве случается брак, который мешает нормальной работе лампы.
5. После определения неисправных элементов плату закрепляют в держателе. В одну руку берут паяльник, а в другую — пинцет. Паяльник подносят к одному контакту на пару секунд, а затем к другому. При этом светодиод аккуратно оттягивается пинцетом.

Поочередно нужно прогревать контакты, пока элемент не отпаяется.

Как припаять

Пошаговое руководство:

1. На местах выпаянных светодиодов остаются контактные площадки. На них нужно нанести по капле флюса.
2. Сверху вкладывают рабочие SMD светодиоды с соблюдением полярности.
3. Контакты снова прогревают, пока ножки не войдут в припой.

Если светодиода нет, вместо него можно впаять кусок проволоки. Лампа начнет немного тусклее светить, но зато будет работать. Стоит понимать, что в таком случае она проработает гораздо меньше, т.к. ток рассчитанный на 10 LED (условно) будет распределяться на 9.

Поэтому, опытные мастера, вместо проволоки подбирают резистор нужного номинала и впаивают вместо перегоревшего светодиода.

Посмотрев видео, можно наглядно увидеть процесс пайки SMD светодиодов при помощи контактного паяльника и термовоздушного паяльного фена.

Частые ошибки

Неопытные мастера довольно часто допускают такие ошибки:

1. Плохое качество пайки. Обычно такое происходит у новичков, в результате пайки получается плохой контакт и лампа попросту не работает.
2. Слишком большой разогрев паяльника. При температуре свыше 300 градусов происходит перегорание токоведущих нитей.
3. Применение агрессивных флюсов, которые разъедают контакты.
4. Несоблюдение полярности во время монтажа светодиодов на плату.

Чтобы новый элемент работал длительное время и не перегорел, необходимо перед пайкой снять остатки припоя. Для этого желательно использовать проволочную оплетку.

Допущенные во время пайки ошибки могут стать причиной взрыва или мгновенного перегорания лампы во время первого включения.

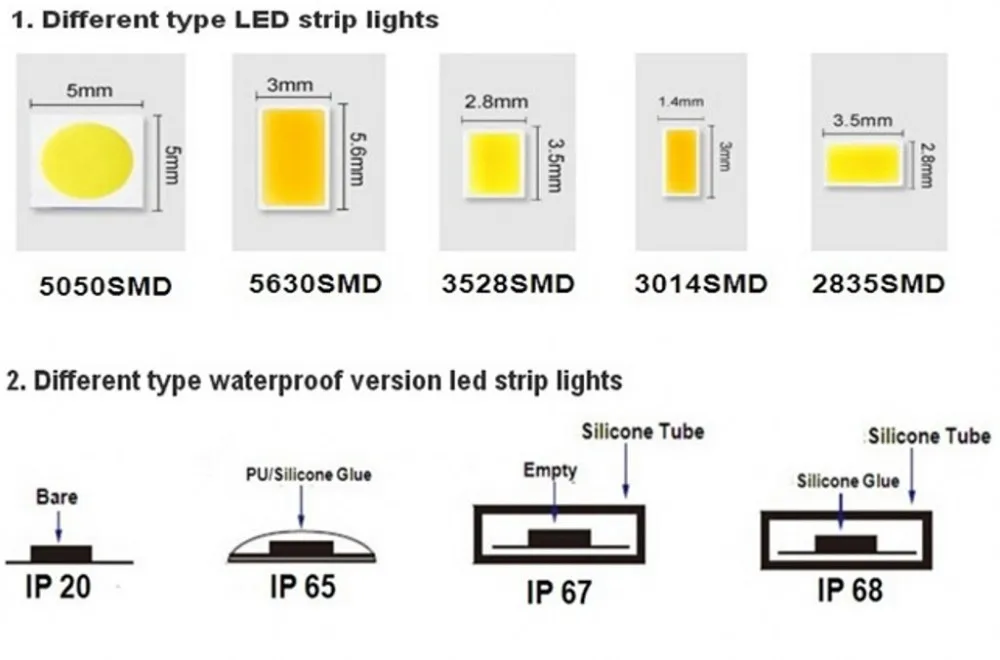

Пайка светодиодов на светодиодной ленте

В некоторых случаях на светодиодной ленте часть элементов приходят в негодность. Для их замены нужно:

1. Закрепить ленту. Это необходимо для предотвращения попадания жала на токопроводящие дорожки.
2. Расплавить припой возле контактов, после чего подсунуть под светодиод лезвие. Нужно повторять манипуляцию со всех сторон до тех пор, пока элемент не будет выпаян.
3. Установить новый светодиод и расплавить припой на контактных площадках.

В целом никаких отличий в пайке светодиодов в лентах и лампах нет.

Выпаять светодиод в лампе и заменить его новым не очень сложно, желательно иметь хотя бы базовые навыки пайки. Нужно осторожно разобрать лампу, выявить неисправные элементы, прогреть контактные площадки и снять светодиоды. Затем на их место припаиваются новые элементы. С первого раза возможно результат будет посредственный, но со 2, 3 раза должно получиться.

Пайка светодиодов SMD: как и чем отпаять и припаять

Автор Модератор На чтение 6 мин. Просмотров 2.8k. Опубликовано 25.03.2022

Перегоревшую светодиодную лампочку не всегда следует сразу же выбрасывать. Возможно, удастся её спасти, сделать это не очень сложно. В этом материале рассказано о том, как производится пайка светодиодов smd.

В последние годы светодиодные ленты и LED-лампочки с алюминиевой печатной платой для светильников заметно подешевели и стали очень популярны. Однако срок их службы недолгий. И всё же потребители надеются на то, что они продержатся хотя бы в течение года. Но когда через три или четыре месяца эти лампы перестают работать, становится неприятно. Так происходит потому, что их компонентные части оснащены бюджетными материалами. Тогда напряжение на светодиоды подаётся значительно большее, чем требуется. В результате один из восьми светодиодов перегорает. А установлены они по определённой схеме. И если один выходит из строя, то остальные тоже выключаются.

Содержание

1. Инструменты
2. Пошаговая инструкция по ремонту
3. Снятие плафона
4. Отпаивание контактов
5. Как выпаять светодиод из smd лампочки
6. Как паять светодиоды
7. Установка на основание светодиодной платы и подключение
8. Установка плафона

Инструменты

Но светодиодную лампу возможно починить самостоятельно – перепаять светодиодные элементы. Нужно лишь узнать, как выпаять светодиод из светодиодной лампы и запаять новый, исправный.

Для перепайки светодиодов на алюминиевой подложке не нужно использовать какие-то особые инструменты, которые имеются лишь у специалистов. Спаять их можно инструментами, которые найдутся почти в любом доме. Понадобятся:

• пинцет;
• паяльник для светодиодов, лучше с тонким жалом с температурой 260°;
• канифоль или флюс с припоем, или кислот;
• другая неработающая светодиодная лампа того же типа, из которой можнобудет выпаять рабочий светодиод;
• держатель, чтобы поддерживать плату во время процесса пайки;
• газовая горелка, с помощью которой можно отпаять нужный элемент.

Если горелки не имеется, можно воспользоваться турбозажигалкой для перепайки светодиодов. О том, как паять smd светодиоды, пользователь может проконсультироваться со специалистами, или узнать на специальных сайтах.

Пошаговая инструкция по ремонту

Работать следует осторожно, соблюдая технику безопасности. Чаще всего плафон и основание светодиодной лампочки изготовлены из пластика, который не слишком твёрдый. Поэтому при разборке вряд ли что-нибудь треснет или разобьётся.

Снятие плафона

Сначала нужно разобрать обе лампочки. Первым делом снять плафоны. В щёлку между корпусом и плафоном вставить кончик короткого ножа, лучше не слишком острого, под наклоном к корпусу, чтобы отделить. И так, понемногу увеличивая углубление, пройти по всему периметру. Когда нож будет проходить глубже в щель, нужно отделить плафон от основания. И предстанет алюминиевая платформа со светодиодами, к которой подпаяны два провода. Один из них, или оба придётся перепаять.

Они помечены на плате минусом и плюсом. Один из них плюсовой, он маркирован красным. Нужно запомнить это, чтобы потом не перепутать при подпаивании.

Отпаивание контактов

Перед тем, как начать распаивать, для удобства плату лучше установить в держателе и закрепить, так паять будет гораздо легче. Провод, который требуется отпаять, нужно подцепить пинцетом. Затем взять паяльник, окунуть его в канифоль и жалом коснуться контакта. После этого отделить таким же образом и второй отпаиваемый провод. Оба аккуратно распрямить. И снять плату с алюминиевого основания.

Как выпаять светодиод из smd лампочки

Далее о том, как отпаять светодиод. Плата была установлена на основании из алюминия. А за счёт белой термопасты был обеспечен тепловой контакт. Эту пасту лучше оставить и с тыльной стороны платы и на основании. Зачистить нужно лишь под перегоревшим светодиодом, который нужно отпаять. На жёлтом элементе может быть видна чёрная отметина, по ней и определяется нужное место. Его требуется выпаивать. Для этого:

• пластину со светодиодами установить в держатель и закрепить таким образом, чтобы оставить место, обеспечивающее возможность добраться газовой горелкой или жалом паяльника;
• поднести к тыльной стороне платы пламя горелки, подержав две-три секунды;
• пинцетом взять светодиод, который нужно отпаять.

Если всё сделано правильно, он легко отделится. Так сгоревший светодиод будет отпаян и удалён от платы. Далее эту же процедуру нужно повторить с другой смд лампочкой, отпаять и отделить работающий светодиод. Его и нужно будет припаять к другой лампочке.

Как паять светодиоды

Следующий этап – перепайка светодиодов. Перед началом процесса выпаивания следует тестером проверить работоспособность чипов. Определив все перегоревшие дтоды можно начать перепаивать.

Вновь потребуется установить и закрепить в держателе пластину со светодиодами лампочки, которую нужно отремонтировать. При этом оставить место, чтобы можно было добраться пламенем газовой горелки или паяльником. Плату лучше установить горизонтально, так будет удобнее припаивать новые элементы.

Теперь подробно, как припаять светодиод. На контактах той платы, на которой нужно перепаять новый светодиод, разместить капельки флюса с припоем. Можно также просто осторожно намазать контакты кислотой для пайки, воспользовавшись, к примеру, зубочисткой. А затем взять работающий светодиод и разместить его расположенными внизу контактами к соответствующим местам, предварительно подготовленным на плате, куда нужно припаять. Размещать светодиод на плате необходимо с учётом полярности. Минусом является большая площадка контакта. Взять горелку и поднести пламя к тыльной стороне платы, подержать 3-4 секунды. После этого сверху слегка прижать светодиод так, чтобы, когда расплавится припой, он оказался прочно припаянным к плате. Затем взять ватку, смоченную спиртом, и протереть места контактов нового светодиода. Это защитит от коррозии и окисления контактов платы.

Неопытным пользователям рекомендуется производить пайку светодиодов феном. Так можно избежать перегрева диода. Для этого на контактные места наносится термопаста. Затем пинцетом устанавливается светодиод и направляется струя горячего воздуха. Температура пайки светодиодов составляет около 300-330°.

Установка на основание светодиодной платы и подключение

Когда перепайка будет закончена, термопасту  с окружающих зон пластины нужно аккуратно размазать на тыльной стороне платы. Это позволит вернуть теплопроводный слой. После этого продеть провода в отверстие и вновь установить плату на алюминиевое основание. Для полного контакта пластину слегка придавить. Процесс перепаивания завершён.

Теперь следует проверить лампочку, чтобы узнать, работает ли она. Если перепайка произведена правлильно и всё в порядке, то можно установить плафон. Если же нет, то, возможно, другой светодиод тоже неисправен. Или в дросселе, который установлен в основании, имеются проблемы.

Если будет установлено, что все светодиоды в порядке, то, возможно, повредился драйвер. Он представляет собой нечто вроде блока питания для светодиодов, расположенный возле цоколя под алюминиевой крышкой. Можно и его снять с лампочки-донора и перепаять на ту, которая ремонтируется.

Установка плафона

Убедившись в том, что отремонтированная смд лампочка работает, как положено, можно устанавливать плафон на место. Этот процесс выполняется в такой последовательности.

1. Внутренняя поверхность торца аккуратно смазывается клеем.
2. Вставляется сферический плафон и плотно прижимается к основанию. Так его следует подержать в течение 1-2 минут.
3. Собранную лампу отложить, чтобы клей затвердел.

Некоторые специалисты считают, что для этой цели лучше применять силиконовый клей. Если потребуется повторно ремонтировать лампочку, то можно будет без труда вновь вскрыть её.

Не всегда неопытные новички могут справиться с такой работой и самостоятельно выполнить правильно все действвия по перепаиванию светодиодов в LED-лампочках. Но если провести эту процедуру два или три раза, то можно вполне сносно научиться перепаивать светодиодные элементы, чтобы продлить срок службы лампы.



Руководство по пайке светодиодов — БЛОГ LEDSupply

How-To • Светодиоды 101

20 мая 2020 г.

by Brooke Sault

78 787 просмотров

Пайка: вот что работает!
Бороться с пайкой и испортить светодиод(ы) и печатную плату (PCB) или печатную плату с металлическим сердечником (MCPCB) легко сделать без надлежащих инструментов, материалов и техники пайки.

Чтобы избежать распространенных проблем с пайкой светодиодов, мы оглянулись на наш более чем 20-летний опыт работы с электроникой и изложили здесь все, что нужно и чего нельзя делать при пайке светодиодов. Мы стремимся помочь вам сэкономить время, деньги и избежать разочарований, поэтому, возможно, вы попробуете второй светодиодный проект вместе с нами! Кроме того, в конце есть видео, показывающее процесс в действии.

Начнем с простого…

MCPCB LED Star

Припой представляет собой проводящий материал, который плавится при температуре около 400 градусов по Фаренгейту и позволяет двум кускам металла соединяться в цепь. Стандартное соединение «точка-точка» представляет собой два провода, скажем, катод светодиода и анод второго светодиода, скрученные и спаянные вместе; это более эффективно, чем просто скручивание проводов вместе. Другой распространенный тип паяного соединения встречается на печатных платах и ​​MCPCB, где на плате есть токопроводящие дорожки, которые ведут к компонентам, где выполняется паяное соединение. Большая часть пайки, с которой мы сталкиваемся, связана со светодиодами на MCPCB, которые вы можете видеть справа, и мы показываем пример в видео ниже.

Вот важный момент, который следует запомнить…

Припой обычно состоит из 60 процентов олова и 40 процентов свинца с сердцевиной из канифольного флюса (в центре припоя). Стоит упомянуть канифольный сердечник, поскольку он удаляет загрязнения с контактов и улучшает электрическое соединение; в основном, это помогает припою прилипнуть к контактной площадке. Поскольку заставить припой течь и прилипать к поверхности иногда сложно, знание того, что флюс находится в центре припоя, означает, что вы можете избежать этой проблемы, целенаправленно расплавляя центр припоя непосредственно на поверхность. Это сначала нанесет флюс канифоли на поверхность и поможет припою прилипнуть к поверхности.

Наличие и техническое обслуживание подходящих инструментов для торговли

Припой толщиной 0,20 мм

Припой: Мы предпочитаем припой с составом олово-свинец 60/40 и толщиной 0,20 мм. Такая толщина припоя идеальна практически для всех наших применений, и именно ее мы рекомендуем. Подробная информация о припое, который мы используем, находится здесь.

Обычный паяльник

Утюг: Наличие качественного паяльника и жал различных размеров делает любую работу проще и быстрее. Многие из проблем, которые, как мы видим, исходят от клиентов, связаны с дешевыми утюгами и маленькими наконечниками. Если утюг недостаточно мощный или жало слишком маленькое, температура поверхности никогда не станет достаточно высокой для равномерного распределения припоя. Мы рекомендуем как минимум 30-ваттный утюг, к сожалению, он может быть дорогим, и если вы не планируете много паять, эти расходы может быть трудно оправдать. Существуют недорогие паяльники, которые подойдут для небольших работ, но если вам нужно много паять и вы хотите свести к минимуму хлопоты и увеличить срок службы, сделайте себе одолжение и купите хороший утюг. Для наших собственных светодиодных проектов и комплектов светодиодов, которые мы изготавливаем для клиентов, мы используем железо, подобное этому.

Жало для паяльника

Жало для паяльника: Поскольку не все поверхности припоя имеют одинаковый размер, часто паяльники поставляются со сменными размерами жала; у некоторых тонкие наконечники, а у других более широкие клиновидные наконечники. Соответствие размера жала размеру поверхности может значительно облегчить нагрев паяльной площадки. Если у вас не получается растекать припой по контактной площадке, возможно, это связано с тем, что жало утюга слишком маленькое и не распределяет тепло по достаточно широкой области.

Еще один лакомый кусочек…

Если ваши мощные светодиоды подключаются к радиатору (что они часто делают), имеет смысл выполнить соединения пайкой, прежде чем прикреплять светодиод к радиатору. При попытке припаять к светодиоду, который уже находится на радиаторе, радиатор иногда может поглотить все тепло от железа и сделать нагрев поверхности паяльной площадки практически невозможным.

Лужение жала паяльника

Лужение жала:  Попытка паять без луженого жала бесполезна. Чтобы правильно залудить кончик утюга, нанесите припой на кончик и покройте его толстым слоем. Следующим шагом является удаление излишков припоя влажной губкой и, наконец, повторное нанесение небольшого количества припоя на наконечник.

Очистка поверхности пайки

Чистая поверхность припоя: Очевидно, что чем чище поверхность, тем лучше. В идеале убедитесь, что на поверхности нет грязи, пыли, эпоксидной смолы или чего-либо еще.

Лужение паяльной площадки

Лужение поверхностей (проводов, паяльной площадки или печатной платы): В нашем видео мы показываем пример пайки проводов к светодиодной звезде Cree, но перед окончательным соединением выводы проводов сначала лужятся . Подобно лужению утюга, на провода наносится тонкий слой припоя; важно, чтобы припой прилипал к проводу. Помните приведенное выше предложение о том, что канифоль находится в середине припоя; использование середины припоя помогает ему лучше прилипать к проводу. Кроме того, в примере из нашего видео поверхность площадки для пайки также лужится. Приложите железный наконечник с луженым наконечником к площадке для пайки и начните наносить припой на площадку. Припой должен равномерно растечься по всей площадке, и как только он это сделает, удалите утюг и дайте припою затвердеть.

Окончательное соединение: На этом вся тяжелая работа сделана. С хорошо луженым наконечником и поверхностью просто прикоснитесь утюгом к двум припаиваемым деталям. Припой на каждой поверхности должен течь; быстро удалите железо, и когда припой затвердеет, оба компонента должны быть спаяны вместе.

Может ли пайка быть сложной?

Разбитый светодиод от пайки

Да. Сначала не расстраивайтесь, если вы испортите один или два компонента — мы все это делали! Помните, что утюги горячие, а светодиоды не любят слишком много тепла. Будьте осторожны с температурными настройками утюга и с тем, как долго вы прикладываете утюг к поверхности. В большинстве случаев для того, чтобы припой растекся и прилип к поверхности, требуется не более нескольких секунд. Если это займет больше времени, остановитесь, дважды проверьте этот пост и снова посмотрите видео.

Помогите добавить советы?

Если у вас есть собственные вопросы или предложения, пожалуйста, оставьте комментарий, и мы можем добавить их в пост!

Пайка светодиодов в видео!

FacebookTwitterRedditPinterestLinkedIn

Вам также может понравиться

2 290 просмотров

70 694 просмотра

4 367 просмотров

7 083 просмотров

28 546 просмотров

173 783 Просмотров

Об авторе

Brooke Sault

Технологический энтузиаст, работающий над тем, чтобы сделать возможным использование светодиодного освещения. Живя в штате Зеленые горы штата Вермонт со своей семьей и работая с такой компанией, как LEDSupply, которая помогает поставлять энергосберегающие светодиодные продукты, это прекрасное место и платформа для достижения моей жизненной цели — оказать положительное влияние на наш мир.

Пайка 101- Как паять микро светодиодные фонари — Эван Дизайнс

Здесь, в Evan Designs, наши мини-светодиоды поставляются с предварительно припаянными резисторами и проводами. Это простое решение, позволяющее сразу же устанавливать комплекты светодиодных светильников с батарейным питанием в ваших хобби-проектах. Подключение предварительно смонтированных светодиодов Evan Designs не требует навыков пайки, фактически, если вы просмотрите наши рекомендации по подключению светодиодов, вы не увидите никаких упоминаний о пайке.

Однако для некоторых специальных проектов или для тех из вас, кто интересуется электричеством и пайкой, в этой статье будет описан процесс, используемый для создания всех наших микро-светодиодов в Evan Designs. Пайка – это процесс, требующий тонких навыков и техники. В связи с этим мы не можем гарантировать результат и не можем предложить замену сгоревших или сломанных светодиодных аккумуляторов из-за перегрева паяльника или других проблем. При этом давайте рассмотрим основы пайки, чтобы углубить наше понимание светодиодных фонарей с батарейным питанием, которые мы все любим использовать в наших моделях для хобби.

Микро-светодиоды Evan Designs в форме колбы

Светодиоды в виде лампы бывают 3 размеров: 5 мм, 3 мм и 1,8 мм. Все они могут быть припаяны к проводу держателя батареи, источника питания или общей проводки. Мы не предлагаем отдельные микросхемы и не рекомендуем паять их самостоятельно, так как это требует уникальных навыков пайки, специального паяльного оборудования и деталей.

О припое

Прежде всего, из чего состоит припой? Припой — это плавкий металлический сплав, используемый для постоянного соединения двух металлических компонентов, таких как небольшие светодиоды, резисторы и провода. Этот металлический сплав обеспечивает непрерывный поток электронов через заданную цепь. Припой изготавливается из смеси свинца, олова и иногда серебра. Свинцовый компонент в припое не опасен, так как свинец имеет низкую температуру плавления. При этой низкой температуре плавления 230°С или ниже, температуре, на которую будет настроен ваш паяльник, пары свинца не испаряются. При этом по-прежнему важно паять в хорошо проветриваемом помещении. Мы также рекомендуем иметь поблизости вентилятор, чтобы выдувать пары от пайки.

Использование флюса

Сам по себе припой плохо прилипает к ножкам мини-светодиода. Из-за этого некоторые люди используют флюс, клейкий компонент, наносимый на компоненты для пайки перед расплавлением припоя. В качестве альтернативы вы можете купить припой на основе канифоли с клеевым материалом, уже находящимся внутри сердцевины, чтобы исключить ступеньки и обеспечить легкое приклеивание. Мы предпочитаем флюс в виде пасты. Без лишних слов приступим к пайке!

Рисунок A

Теперь у нас есть запасы, давайте перейдем к нашему пошаговому процессу.

1. Подключите паяльник к сети и установите температуру менее 300 градусов по Цельсию.

   Сделайте это в первую очередь, так как нагревание займет несколько минут.

2. Определите длинную и короткую ножки вашего яркого светодиодного фонаря.

   Короткая ветвь — это (-), а длинная ветвь — это (+), см. рисунок A выше. (-) идет на длину черного провода Kynar + идет на длину красного провода Kynar.

3. Определите, какие резисторы вам понадобятся.

   Теплые и холодные белые светодиоды для хобби, а также зеленые и синие светодиоды, работающие от батареек, не требуют резистора, когда они работают на 3 вольта. Для всех других цветов светодиодных ламп и комплектов светодиодных ламп, продаваемых в Evan Designs, требуется резистор для работы при напряжении 3 вольта. При напряжении 5–12 вольт и 7–19 вольт для всех мини-светодиодов требуется специальный резистор с определенным значением Ом, чтобы защитить светодиод от слишком большого тока, который разрушит светодиод. Используемый резистор основан на расчете с использованием максимального рабочего напряжения, проектного напряжения светодиода, известного как прямое напряжение. Значение резистора можно определить по следующему уравнению.

   Значение резистора = (напряжение источника — прямое напряжение светодиода) / потребляемый ток светодиода

   Например, если вы хотите подключить 5-миллиметровую холодную белую лампочку, подключенную к 9-вольтовой батарее, мы получим минимальное необходимое значение резистора 315 Ом. Можно использовать большее значение, однако в какой-то момент вы можете обнаружить, что светодиод становится заметно тусклее. Мы обнаружили, что вы можете не увидеть значительной потери яркости, пока значение не превысит минимальное значение более чем в два раза.

   При покупке любого из наших светодиодов, которые имеют необходимый резистор, впаянный в провод, вам не нужно будет определять номинал резистора, оставляя вам больше времени, чтобы посвятить свой проект и хобби.

   Резистор на 9 В с батареей на 9 В
   Важно, чтобы резистор соответствовал источнику питания, чтобы не повредить модели фонарей.

4. Обрежьте ножки резистора и светодиода до нужного размера.

   Это необязательный шаг для небольших подключений. Однако следите за тем, чтобы не забыть, какая сторона + и — мини-светодиода. Мы присоединяем красный провод к + стороне, черный к (-). Со светодиодами SMD мы предпочитаем использовать магнитный провод, а поскольку магнитный провод трудно найти в черном цвете, мы используем зеленый магнитный провод для (-) соединения

5. Отрежьте и зачистите провод Kynar нужной длины.

   Зачистите около ¼ дюйма изоляции с обеих сторон провода. У вас должен быть один красный и один черный провод для ваших самых ярких светодиодов.

6. Нанесите паяльную пасту или канифоль на ножки и провода светодиода!

   Это покрытие будет притягивать припой, позволяя ему легко течь по проводам, которые вы хотите соединить.

7. Теперь вы готовы к пайке!

   Неважно, к какой ноге светодиода для хобби мы присоединяем резистор, потому что резистор снижает ток, подаваемый в цепь, а его слишком большая сила тока разрушает светодиоды.

8. Начните с расплавления небольшого количества припоя паяльником.

   Держите эту точку припоя на утюге. Совместите желаемую ножку микросветодиода с вашим резистором и нанесите припой от утюга на соединение. Не подходите слишком близко к светодиодному фонарю модели, так как тепло может повредить его. Также будьте осторожны, чтобы не обжечься. В идеале подключение должно занять меньше секунды, однако это может потребовать практики. Как упоминалось ранее, светодиоды НЕ ЛЮБЯТ ТЕПЛО, поэтому мы хотим свести к минимуму время, затрачиваемое на это соединение, установив утюг на настолько низкую температуру, чтобы припой мог легко течь. Обратите внимание, если вы не используете резистор (см. шаг 3), пропустите этот шаг.

9. Проверьте подключение.

   После охлаждения слегка потяните крошечную ножку светодиода и резистор. Он должен быть прочным, как единое целое. Если соединение ненадежное, повторите шаг 8.

10. Прикрепите провод кинара.

    Припаяйте черный провод Kynar к (-) концу микросветодиода. Подсоедините красный провод Kynar к плюсовому концу вашего микросветодиода, используя дополнительное количество припоя и тот же процесс, что и в шаге 8.

11. Проверьте свой свет.

    После проверки ваших подключений пришло время протестировать ваше творение! Подсоедините черный и красный провода комплекта светодиодов к батарее, которую вы планируете использовать.

12. Защитите свои соединения.

    Отрежьте два куска термоусадочной трубки, чтобы закрыть ножки мини-светодиода и резистор. Термоусадочная трубка используется для защиты соединений и предотвращения соприкосновения клемм — и + светодиода для хобби. Если эти две клеммы соприкоснутся, они создадут короткое замыкание, в результате чего маленький светодиод нагреется и перегорит. Если у вас нет термоусадочной трубки, вместо нее можно использовать изоленту.

    Термоусадочная трубка Evan Designs
    Доступны диаметры 1/16 дюйма и 3/32 дюйма. Термоусадочная трубка, которую мы видим, имеет тонкие стенки, ее легко сжимать, она занимает очень мало места после усадки и является отличным способом защиты ваших моделей для хобби.

    Нагрейте термоусадочную трубку.
    С помощью зажигалки, теплового пистолета или фена усадите тонкостенную термоусадочную трубку. Следите за тем, чтобы не подходить слишком близко к крошечному светодиоду с теплом и нагревайте термоусадочную трубку только до тех пор, пока она не сожмется, вы увидите, что она перестанет сжиматься.

Поздравляем!

Итак, вы припаяли свою первую схему микро-светодиода. Мы надеемся, что вы нашли эту статью информативной, и помните, что пайка — это навык, который требует практики. У вас может не получиться припаять светодиоды для хобби с первой попытки. Существует множество различных методов пайки, но это метод, который мы используем в Evan Designs, чтобы сделать светодиоды с батарейным питанием, которые вы все знаете и любите. Мы хотели бы услышать, как пайка сработала для вас, оставьте комментарий ниже с любыми советами или историями, связанными с пайкой. Мы лишь коснемся основ пайки.

Подробнее о пайке светодиодов

Тем, кто хочет узнать больше о пайке светодиодов для своих проектов, следует изучить дополнительную информацию о прямом напряжении светодиодов, силе тока светодиодов, резисторах.
