Многие радиолюбители и домашние умельцы знакомы с этим нагревательным прибором. С его помощью можно соединить различные детали из черных и цветных металлов. Часто владельцев интересует вопрос: как починить паяльник в домашних условиях? Дело в том, что этот инструмент в результате неправильного обхождения может выйти из строя. Конечно, вы можете отнести его в мастерскую и доверить профессионалу. Однако многие владельцы предпочитают обходиться своими силами.

Как починить паяльник? Особенно это интересует тех, кто только начал осваивать этот нагревательный прибор. В целом с этой задачей справиться будет нетрудно, если выявить причину поломки и четко придерживаться определенного алгоритма действий.

Информация о том, как починить паяльник в домашних условиях, представлена в данной статье.

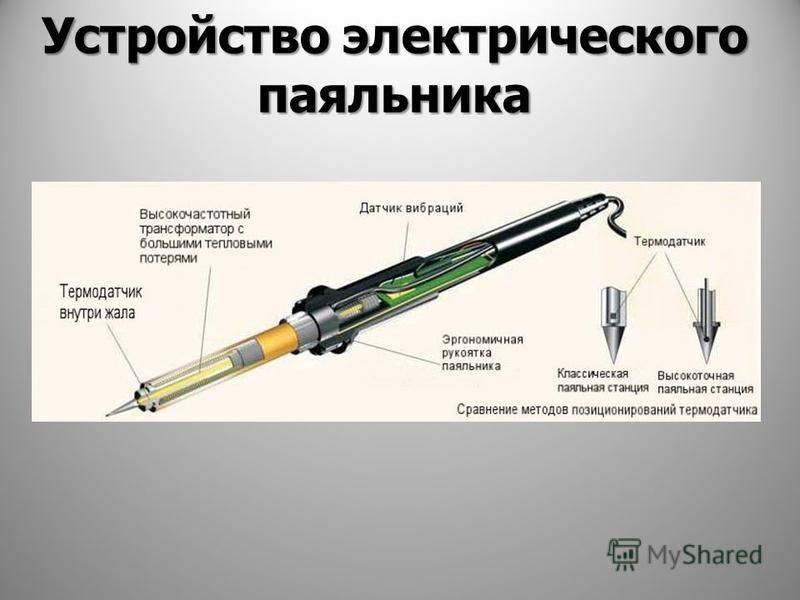

Составные элементы инструмента

Прежде чем интересоваться, как починить паяльник в домашних условиях, следует знать, как он устроен. В таком случае при поломке вам будет легче определить причину и исправить ее. Устройство паяльника представлено следующими элементами:

• Медным стержнем. Он обернут изолирующим материалом и располагается в стальной трубке.
• Нагревателем. Эту задачу выполняет нихромовая нитка.
• Жалом. Им с помощью припоя осуществляется непосредственное соединение металлических частей.

• Ручкой. Благодаря ей мастер может удерживать паяльник.
• Шнуром, оснащенным вилкой.

Описание конструкции

Медный стержень – это эффективный проводник тепла, которое поступает от нагревателя к жалу. Стержень расположен в стальной трубке, обмотанной слюдой или стекловидной тканью. Поверх слюды наматывают проволоку, которая и выполняет функцию нагревательного элемента. Чтобы исключить потерю тепла и короткое замыкание, нихромовую обмотку изолируют, прикрыв для этой цели асбестом. Торцы спирали соединяют с проводниками электрошнура. Чтобы конструкция получилась надежнее и место соединения не перегревалось от вырабатываемого тепла, нихромовую спираль сгибают пополам и складывают вдвое. Дополнительно точку контакта спирали с медным проводом обжимают посредством алюминиевой пластины. Кроме того, место скрутки прикрыто изоляционной трубкой. Все вышеперечисленные элементы определяют в металлический корпус. Его насаживают на рукоятку, которая может быть изготовлена из дерева или термопластика. Внутри ручки имеется специальный канал для электрического шнура. На металлической трубке корпус фиксируется посредством накладных колец. Тем, кто интересуется, как починить паяльник в домашних условиях, следует также знать о технических характеристиках электроприбора.

Как работает устройство?

Тем, кто не знает, как отремонтировать паяльник своими руками, следует ознакомиться с принципом работы электрического прибора. Паяльник функционирует за счет преобразования электроэнергии в тепловую. В итоге тепло через нагретую спираль передается к стержню, в результате чего раскаляется жало. Следует знать, что в зоне, где осуществляют пайку, температура варьируется в пределах от 400 до 4500 °С. В результате образуется смесь вязко-жидкой консистенции. В дальнейшем она наполняет полость между спаиваемыми деталями. Когда смесь остынет, металлические части получаются надежно соединенными.

О напряжении

Если возникла необходимость осуществить ремонт устройства, учтите показатель напряжения. В зависимости от модели его значение может составлять:

• 220 В. Такое значение преимущественно встречается в отечественных моделях.
• 12-42 В. Устройства с пониженным трансформатором напряжением применяют в условиях с высоким уровнем запыленности или влажности с целью обезопасить мастера от поражения электротоком.
• 5 В. Такой показатель имеют миниатюрные паяльники USB.

О мощности

По этой технической характеристике определяют функциональность паяльника. Например, для использования в быту для работы с проводами достаточно будет мощности в 30 Вт. Такими паяльниками преимущественно пользуются радиолюбители. Устройствами с мощностью до 60 Вт работают профессиональные монтеры. Такими приборами удобно спаивать провода и кабели различных диаметров. Паяльниками более 60 Вт пользуются в автомобильных мастерских. Эти паяльники подойдут для лужения больших металлоизделий. Примечательно, что чем выше показатель мощности, тем габаритнее и тяжелее сам прибор. С увеличением мощности возрастает и размер его наконечника (жала). Таким образом, паяльник с большей мощностью будет лучше прогревать участок пайки. Что делать, если сломался электрический паяльник? Как починить прибор?

Ремонт сгоревшего паяльника. С чего начать?

Перед тем как отремонтировать паяльник своими руками, его следует разобрать. Это необходимо для того, чтобы добраться к нагревательному элементу, а именно к нихромовой проволоке. Для этой цели открутите крепежные болты и разберите прибор. В целом вам нужно будет вынуть всего два болта. Когда они будут извлечены, достаньте «начинку» паяльника, которая содержится внутри металлического корпуса. Чтобы это сделать, придется аккуратно разжать сам корпус. На данном этапе следует быть очень осторожным, чтобы не повредить тонкую и очень хрупкую изоляцию. Если работать небрежно, она может рассыпаться.

Восстановление нагревательного элемента

Когда вы доберетесь к нагревательному элементу, тщательно осмотрите нихромовую проволоку. Может быть так, что перегоревшими окажутся несколько витков провода. Для восстановления нагревательного элемента вам нужно сделать следующее. Возьмите какой-либо старый сломанный паяльник и достаньте из него небольшой отрезок провода. Далее подсоедините его и намотайте вместо перегоревших витков. Как утверждают специалисты, при соединении без добавления проволоки спираль из-за уменьшенного сопротивления перегорит снова. Наматывать нужно так, чтобы витки не соприкасались друг с другом. После подсоедините шнур электропитания.

Завершающий этап

Когда поломка будет устранена, паяльник нужно собрать. Делают это в обратном порядке. Прежде чем включить в розетку, прибор проверьте на замыкание с помощью тестера. В таком случае вы будете полностью уверены, что изоляция уложена правильно. Таким образом можно починить как старый паяльник-топорик, так и новую модель. Процедура разборки корпусов может отличаться, но устройство нихромовой спирали в электроприборах одинаковое.

Почему паяльник не греется? Как починить?

Чаще всего причина этой неисправности заключается в плохих контактах. Сначала проверьте подачу напряжения. Если же окажется, что мощность тока в норме, то, скорее всего, неисправность вызвана неправильным расположением жала. Особенно часто это происходит в электроприборах с выдвижными стержнями и винтовыми зажимами. Нередко жало стачивается или по какой-либо другой причине оказывается слишком выдвинутым из корпуса. Если рабочая поверхность расположена нормально, то его торцевая часть в виде сердечника полностью расположена в трубке из слюды. Таким образом контакт стержня с нагревательным элементом происходит в полной мере, благодаря чему жало нагревается сильнее. Если же его извлечь из трубки хотя бы наполовину, то интенсивность нагрева существенно снизится. Починить прибор просто. Домашние умельцы вводят поглубже жало в корпус и фиксируют. Может быть так, что стержень получится слишком коротким. В таком случае его заменяют. Также паяльник может не работать из-за окалин на жале. Его, если нужно, снимают, а затем поверхность чистят, используя обычную мелкозернистую наждачную бумагу или надфиль.

Жало потом разогревают и окунают в канифоль, после чего его кончик растирают на оплетке с припоем. В результате таких действий стержень покроется ровным слоем припоя. Эту процедуру специалисты рекомендуют чаще производить с паяльниками, оснащенными медными стержнями, поскольку на них быстрее образуется окалина. Также паяльник может не нагреваться из-за неправильной заточки жала. Для эффективной отдачи тепла рабочая поверхность должна иметь форму овального скоса.

Об использовании припоя

Если вы заметили, что ваш инструмент нагревается слабо, то, скорее всего, вы неудачно подобрали припой. Например, для маломощных электроприборов, рассчитанных на 26 ватт, не рекомендуется использовать припой с низким содержанием олова (ПОС-30). Таким паяльником этот припой вы не расплавите. Лучше всего обзавестись припоем ПОС-60 или ПОС-61. Другие припои с высоким содержанием свинца подойдут для более мощных электроприборов.

О перемотке электроприбора

Нередко новички задают вопрос: как перемотать паяльник? Судя по многочисленным отзывам, очень часто ремонт устройств ограничивается заменой сгоревшей нихромовой обмотки. Прежде чем приступить к этой процедуре, рассчитайте с помощью специальной таблицы диаметр проволоки, а также количество витков. Например, как отремонтировать паяльник 200Вт? Для этого выбираете показатель потребляемой паяльником мощности 200 Вт (в левой колонке таблицы). Данному значению сопротивление обмотки при напряжении 220 В составит 242 Ом. Будет лучше всего перемотать всю катушку.

В таком случае в устройстве не останется слабых мест. Очень важно, чтобы новый провод был с такими же параметрами, как и в старой обмотке. Если нет возможности подобрать аналогичный изоляционный слой, то его можно заменить слюдой в виде трубки или пластинок. Также для изготовления изоляционного слоя можете воспользоваться термостойкой стеклотканью или асбестовыми прокладками. После того как изоляция будет готова, намотайте на нее обмотку (первый слой). Далее на витки положите еще один слой изоляции и снова намотайте обмотку (второй слой). Теперь остается торцы провода соединить с сетевым шнуром.

Обрыв проводки

Как починить паяльник своими руками, если неисправен электрический шнур? Судя по многочисленным отзывам, эта причина поломки устройства считается самой распространенной. Исправить ситуацию можно своими силами. Многие владельцы просто производят замену вилки или шнура. Конечно, все зависит от того, в какой именно части произошел обрыв. Данный дефект исправим, и устранить его можно самостоятельно. Чтобы определить, где именно произошел обрыв, вам нужно будет обзавестись специальным приспособлением, а именно мультиметром. Щупами этого устройства исследуйте проводку. В месте, где произошел обрыв, нужно обратно соединить провода и заизолировать.

Как самому починить паяльник с регулятором?

Такие электрические приборы оснащены специальным устройством для регулировки температуры жала. Пользоваться таким паяльником довольно удобно. О том, что он греется, мастер знает благодаря светодиоду, который во время нагрева жала светится. Когда рабочая поверхность достигнет нужной температуры, светодиод потухнет, после чего можно приступать к пайке. По отзывам владельцев таких паяльников, нередко эти электроинструменты выходят из строя. Например, бывают случаи, когда отходят кнопки или не загорается светодиод. Некоторые домашние умельцы кнопки обматывают изоляционной лентой. Чтобы починить устройство, его сначала нужно аккуратно разобрать. Когда вы это сделаете, то увидите операционный усилитель. Он представляет собой микросхему, в которой, скорее всего, отсоединилась одна из маленьких батареек. Ее нужно присоединить обратно. Для этой цели сначала нужно почистить «ножки» батарейки, облудить их, а затем припаять на прежнее место. После выполнения этих действий паяльник можно собирать и испытывать.

В заключение

Может быть так, что для починки вышедшего из строя электроприбора можно ограничиться простым ремонтом. В целом паяльники устроены несложно, а потому ломаются довольно редко.

Похожие статьи

Советы по ремонту

Как укрепить фундамент старого дома своими руками: способы, технологии, советы специалиста

Советы по ремонту

Как очистить диван от пятен: обзор способов и средств

Советы по ремонту

Терракотовый цвет — это какой оттенок? Фото примеров использования терракотового цвета в интерьере

Советы по ремонту

Как отремонтировать ДСП: способы, технологии, рекомендации

Советы по ремонту

Как своими руками обновить кухонный гарнитур: фото идей, способы реставрации

Советы по ремонту

Как обшить стены пластиком: пошаговая инструкция с фото

Как починить сгоревший паяльник

В любом домашнем хозяйстве время от времени необходим паяльник. С его помощью производится ремонт различных электрических устройств, он необходим для соединеиня металлических деталей. Если же Ваш паяльник вышел из строя , вовсе не обязательно приобретать новый. Возможно получится восстановить его работоспособность, произведя его несложный ремонт.

Поиск данных по Вашему запросу:

Как починить сгоревший паяльник

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Электрический паяльник «Момент» своими руками из подручных средств
• Ремонтируем и чиним вместе!
• Как отремонтировать паяльник своими руками
• Как отремонтировать паяльник своими руками
• Сломался паяльник электрический как починить. Расчет и ремонт нагревательной обмотки паяльника
• Ремонт паяльника
• Как починить паяльник в домашних условиях
• Как починить нагревательный элемент паяльника

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт паяльника. Перемотка паяльника на 12 вольт

Электрический паяльник «Момент» своими руками из подручных средств

Недостаточная мощность нагревательной спирали или маленький диаметр стержня может препятствовать нагреванию жала до требуемой температуры, что не позволяет производить пайку. Мощными паяльниками можно соединять мелкие детали, но из-за размеров устройства доступ к спаиваемым элементам ограничен.

Специалисты рекомендуют наматывать на жало провод из меди диаметром в 1 мм.

Прежде чем починить рассматриваемое устройство, потребуется выяснить его конструктивные особенности. Этот видеоролик является иллюстрацией к статье, которая находится по этому адресу В любом хозяйстве без паяльника просто невозможно обойтись. Бывают такие случаи, когда этот важный инструмент ломается. Поэтому каждый хозяин должен понимать, как его вернуть к жизни и вернуть назначенную функциональность.

Общими словами описать действия, которые необходимо выполнить будет сложно, поэтому будет рассмотрен конкретный пример. Что же необходимо знать, чтобы с легкостью ответить на вопрос как починить паяльник?

Допустим, что сломался паяльник со стандартной мощностью и напряжением. Если в замене нуждается нагревательный элемент, то стоит раздобыть сопротивление, желательно керамическое, номинал которого должен находиться в пределах 1,5 кОм. Рискну предположить, что у радиолюбителей это чаще всего паяльник.

Вторая пластинка в нагревательном элементе не поместилась. Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке.

С проводов сдвинуть изоляцию и раскрутить соединительные скрутки. Иногда бывает так, что старый паяльник вдруг перестают работать. Хорошо если просто порвался шнур, соединяю Вот и у меня был такой, пока не надумал сделать улучшение — в разрыв провода поставил диод и к нему тумблер. Отремонтировал — скрепил обжал концы в месте перегорания кусочком медной пластинки. И вот извлекая с платы импортного телевизора импульсный блок питания, сообразил, как можно дать вторую жизнь верному напарнику — если нет достаточной длины целой нихромовой проволоки а где её взять диаметром 0,08 мм?

Мой канал. И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания.

В данном видеоролике показан процесс ремонта паяльника. Паяльник был куплен очень давно, и прослужил доста Жало паяльника заточено под конус для удобной спайки мелких элементов. В процессе эксплуатации оно требует периодической правки напильником. Электрический паяльник — это хорошо известный нагревательный прибор, предназначенный для соединения самых различных деталей из цветных или чёрных металлов.

Ремонт паяльника CXG d. Замена керамического нагревательного элемента. Какой нагревательный элемент купит При расчёте и выборе требуемого диаметра проволоки исходят из величины сопротивления нагревательной обмотки паяльника, которое, в свою очередь, определяется его рабочей мощностью напряжением питания. Группа в ВК. Всем привет, меня зовут Андрей! Изолированные нитью концы провода протягиваем через каналы ручки и подключаем к выводам нового нагревательного элемента.

Для удобства монтажа ножки резистора загните, вставьте внутрь изогнутой части предварительно зачищенный кончик провода и обожмите пассатижами. При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки.

Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Пользоваться кружкой для просеивания муки достаточно просто. Для начала необходимо засыпать в кружку нужное С незапамятных времён существуют и народные способы соединений резиновых шлангов — через дешёвый переходничёк, Несмотря на легкость пластикового чемодана, его каркас может выдерживать немалые нагрузки, но как и Как починить нагревательный элемент паяльника Нагревательный элемент для паяльника своими руками Недостаточная мощность нагревательной спирали или маленький диаметр стержня может препятствовать нагреванию жала до требуемой температуры, что не позволяет производить пайку.

Как сделать нагреватель для паяльника В любом хозяйстве без паяльника просто невозможно обойтись. Китайские керамические нагревательные элементы для паяльников Рискну предположить, что у радиолюбителей это чаще всего паяльник.

Как отремонтировать кружку для просеивания муки Пользоваться кружкой для просеивания муки достаточно просто. Как починить закрутку для банок Даже в том случае, если регулировка была грамотная, спустя банок она собьется, а Как отремонтировать поливочный резиновый шланг С незапамятных времён существуют и народные способы соединений резиновых шлангов — через дешёвый переходничёк, Как починить заводную головку на часах Если часы остановились, то перед тем, как их надеть, заведите их головкой раз Как отремонтировать пластиковый чемодан трещина Несмотря на легкость пластикового чемодана, его каркас может выдерживать немалые нагрузки, но как и Как починить ручной насос для велосипеда в Теперь вы знаете, как легко и просто сделать из подручных материалов насос для велосипеда, Как отремонтировать эпилятор браун Подскажите пользуюсь эпилятором braun silk epil 5 месяца, сегодня включаю он не работает, Как отремонтировать сбитые носы у обуви Кому то все равно на такие вещи, а кто-то как я, например хочет, чтоб

Ремонтируем и чиним вместе!

Если вы умеете держать в руках паяльник, и можете произвести простейшие измерения прибором, то скорее всего мы сможем вам помочь советом как отремонтировать вашу технику. Если вы никогда этого не делали, то возможно лучшим вариантом будет, отнести неисправную вещь мастерам. Означенный процесс по замене обмоток в одной из частей электрического двигателя можно осуществить и бытовых условиях. Объяснить это можно полным повторением сгоревшей обмотки. То есть, выбирается точно такой же проводник, с точно такой же изоляцией.

Как изготовить своими руками электрический паяльник для дома: простые советы домашнему мастеру в картинках, схемах с расчетом.

Как отремонтировать паяльник своими руками

Наиболее часто встречающиеся повреждения в паяльнике — перегорание обмотки и пробой обмотки или одного из проводов на корпус. Любое из этих повреждений должно быть немедленно устранено, для чего требуется разобрать паяльник и перемотать его обмотку. Вообще же при перемотке паяльника возникает ряд трудностей. Слюда после этого станет мягкой и будет хорошо гнуться, плотно прилегая к стержню паяльника. Бумагу или кальку следует вырезать в виде ленты, а слюду к бумаге можно слегка приклеить силикатным клеем. Далее производится намотка и сборка паяльника обычным способом. Намотка провода производится поверх этого слоя. Эту смесь на поверхность медного стержня паяльника надо наносить тонким ровным слоем и затем хорошо просушивать. Как только просохнет верхний слой глины, паяльник можно собрать, включить в сеть и сразу же приступить к пайке.

Как отремонтировать паяльник своими руками

Электрическим паяльником является ручной нагревательный прибор для фиксирования деталей из металла с помощью припоя — сплава, разогретого до жидкого состояния и имеющего температуру плавления ниже, чем у скрепляемых заготовок. Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:. Стержень из меди является эффективным проводником тепла от нагревателя нихромовой спирали к жалу.

Электрический паяльник — это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями. Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Сломался паяльник электрический как починить. Расчет и ремонт нагревательной обмотки паяльника

Ремонт паяльника в большинстве случае сводится к процедуре, позволяющей перемотать сгоревшую обмотку из нихрома. При её замене важно правильно подобрать толщину и диаметр нихромовой проволоки, а также количество витков в спирали, определяющее выделяемую тепловую мощность. Даю Вам мною сделанную схемку сгоревшего нового промышленного фена,проработавшего всего 5 минут на максимальнтй мощности. В чем может быть причина перегоревшей спирали,а термопредохранитель не вышел из строя? И как ее мсжно в лучшую сторону изменить ,что нужно внести?

Ремонт паяльника

Девайс исправно работал некоторое время, а потом перестал. При включении загорается светодиодный индикатор нагрева и установленное значение температуры на экране, через секунду всё это гаснет и потом загорается снова, так повторяется много раз пока не надоест, при этом жало паяльника остаётся холодным. Если нужно, могу сделать видеозапись этого безобразия, но в принципе я всё и так уже рассказал и на видео вы не увидите ничего нового. Сам нагревательный элемент прозвони, с этого и надо было начинать. Ну и термопару до кучи проверь. Я не ремонтирую электронику Если бы я в этом хорошо разбирался, то сам бы починил всё без посторонней помощи. Я бы подумал насчет того, что по питанию вылетает. К сожалению не силен в этом, пока только простые работы выполняю.

Смотреть Что делать если сгорел паяльник, как его можно Сгорел паяльник перегрел неисправность паяльников Как починить.

Как починить паяльник в домашних условиях

Как починить сгоревший паяльник

Недостаточная мощность нагревательной спирали или маленький диаметр стержня может препятствовать нагреванию жала до требуемой температуры, что не позволяет производить пайку. Мощными паяльниками можно соединять мелкие детали, но из-за размеров устройства доступ к спаиваемым элементам ограничен. Специалисты рекомендуют наматывать на жало провод из меди диаметром в 1 мм. Прежде чем починить рассматриваемое устройство, потребуется выяснить его конструктивные особенности.

Как починить нагревательный элемент паяльника

ВИДЕО ПО ТЕМЕ: Как сделать крутой паяльник своими руками ?

На этой странице описаны технологии отжига провода и намотки нагревательного элемента для паяльника. Как обычно бывает, самым сложным в постройке этого изделия оказалось то, что на стадии проектирования казалось самым простым, а именно, изготовление нагревательного элемента. Во-первых, провод, что я сумел раздобыть, оказался лакированным проводом, диаметром 0,8мм. Во-вторых, я не смог найти в сети Интернет описание технологии намотки нагревателей и её пришлось разрабатывать с ноля.

Электрический паяльник — это ручное оборудование, позволяющее с помощью мягких припоев соединять между собой детали, разогревая припой до жидкой консистенции, заполняя им пустоты между соединяемыми элементами.

Перед покупкой инструмента необходимо ознакомиться с техническими характеристиками устройства, правилами эксплуатации и с тем, как отремонтировать паяльник.

Фетишизмом грешат многие. Предмет обожания у каждого свой. Рискну предположить, что у радиолюбителей это чаще всего паяльник. Вот и у меня был такой, пока не надумал сделать улучшение — в разрыв провода поставил диод и к нему тумблер. Ну, эту рационализацию знают все и уже давно. Удобно, понравилось.

Умение изменить напряжение питания у паяльника рассчитанного на В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Это под силу любому радиолюбителю.

Как отремонтировать паяльник, который не нагревается, или починить нить паяльника?

Сегодня в этой статье мы научимся как ремонтировать паяльник без нагрева. Починить паяльник очень просто. Паяльник имеет нагревательный элемент и схему управления для регулировки температуры. Итак, мы подробно обсудим, как мы можем отремонтировать все это дело.

Необходимые компоненты:

1. Нагревательный элемент 60 Вт: https://www.utsource.net/itm/p/8423764.html
2. Триак BT136: https://www.utsource.net/itm/p/4292266.html

Необходимые инструменты:

1. Носовая плоскость: https://www.utsource.net/itm/p/7617196.html
2. Винтовой водолаз: https://www.utsource.net/itm/p/7617223.html
3. Паяльник: https://www.utsource.net/itm/p/8423764.html

Смотреть видео:

Вот видео про как ремонт паяльника нагревательный элемент на ютубе и все поймете.

Как в основном работает паяльник

проводка нагревательного элемента?

1. Паяльник проводка нагревательного элемента цилиндрическая. Этот тип катушки очень хорош для экстенсивного использования.
2. Если не сломать жало паяльника то паяльник проработает столько дней. Даже я использовал паяльник около 9 долларов. Но вы не поверите, насколько хорош паяльник?
3. в основном 2 Компоненты внутри паяльник. Один из них — нагревательный элемент, а другой — регулятор температуры. В некоторых дорогих паяльниках также доступна функция отключения при перегреве. В этом случае провод катушки паяльника будет отключен, если он достигнет определенной температуры.
4. Здесь мы не рассматриваем этот усовершенствованный тип паяльника. Мы в основном рассмотрим простой.

Что на самом деле произошло с моим паяльником и почему паяльник не нагревался?

Один Я работал над проектом, где мне нужно было паять печатную плату. Но в этот раз раздался внезапный звук паяльника. После этого перестал работать КРАСНЫЙ индикатор паяльника. Я проверил, что температура наконечника не увеличивается. Итак, я в основном обнаружил, что в паяльнике произошел какой-то дефект, в результате мне пришлось его ремонтировать, чтобы продолжить свой рабочий проект.

Итак, вот что произошло на самом деле.

Шаги по ремонту паяльника, который не нагревается:

Шаг 1:

Осторожно откройте паяльник. Убедитесь, что вы не оказываете дополнительного давления на жало паяльника. В противном случае наконечник паяльника может сломаться.

Шаг 2:

Здесь вы можете увидеть все компоненты от паяльника. Здесь Вы также можете увидеть физически поврежденную микросхему. Это должен быть симистор для регулирования напряжения. Схема похожа на схему диммера светодиодов, которую я сделал ранее.

Шаг 3:

Затем я удалил симистор SMD с помощью термофена. Если у вас его нет, вы также можете использовать другой паяльник. для снятия симистора.

Шаг 4:

Здесь написано BT134. Это триак. Итак, мое предположение было верным. Это SMD компонент. На моем местном рынке были доступны только компоненты THT, SMD не были доступны. Когда я увидел некоторые таблицы данных, я обнаружил, что BT136 лучше, чем BT134. Кстати, BT136 широко доступен на рынке по очень низкой цене.

Шаг 5:

Затем я припаял BT136 и поместил его в корпус. и, наконец, паяльник готов к использованию.



Примечание:

1. У моего паяльника Физическое Повреждение Итак, мне легко понять.
2. Если у вас нет физических повреждений, вам нужно сначала проверить нагревательный элемент. с помощью мультиметра , в режиме непрерывности . после этого звуковой сигнал будет конусным. В противном случае нить повреждается. тогда придется покупать новый.
3. Не настала очередь симистора. Триак имеет 3 ножки, Просто проверьте непрерывность любых двух точек, если он издает звуковой сигнал, то вы должны думать, что ваш триак поврежден. Таким образом, вам не нужно снимать симистор с печатной платы. Вы также можете проверить симистор на печатной плате. это очень хорошая техника.

Вывод:

Итак, паяльник — самое главное для электронщиков. Здесь вы можете увидеть для ремонта паяльник нить накаливания Мне нужно использовать другой паяльник. Поэтому я настоятельно рекомендую вам иметь 1 пару паяльников. Один такой и еще один дешевый паяльник за 2 доллара для экстренных целей. В моем случае я обнаружил физически поврежденную микросхему, поэтому мне очень легко найти проблему. Итак, в заключение, для ремонта паяльника нам понадобится Паяльник.

Вы также можете прочитать другую нашу статью о светодиодной ленте RGB, управляемой Android, с использованием Arduino железо. Он расплавляет припой (металлический сплав с низкой температурой плавления) для сплавления двух материалов с использованием тепла, подаваемого через концентрированную точку. Это особенно удобно для таких продавцов, как электронщики, ювелиры, слесари и т.п.

Это также намного безопаснее и точнее, чем плавление с помощью других нагревательных инструментов, таких как горелка, и практически не имеет риска воспламенения или сжигания материалов, которые вы используете. Чтобы узнать больше о том, что может паяльник, вот 10 способов:

1) Пайка в кровельном деле

Кровельщики часто используют припой для сплавления компонентов медной кровли. Он также используется при создании мигающей крыши. Поскольку кровельные работы не требуют такой аккуратности, как работа с мелкими деталями, обычный паяльник для кровельных работ имеет широкое жало, которое может очень быстро нагреваться и часто поддерживается газом для поддержания своего тепла в ветреную погоду.

2) Пайка металлических желобов

Металлические желоба для дома скрепляются пайкой. Это похоже на материалы, которые кровельщик использовал бы для гидроизоляции крыш. Пайка создает постоянное соединение, которое делает желоба герметичными. Однозначно пригодится в дождливую погоду!

3) Пайка витражей и мозаик

Красивые разноцветные узоры, которые вы видите в витражах и мозаиках, скреплены припоем. Обычно для этого требуется более мощный 100-ваттный паяльник, а также другие инструменты, такие как стеклорез или шлифовальный станок.

4) Пайка пластиковых печатных плат

Одним из наиболее распространенных применений паяльника является пайка пластиковых печатных плат в электронике. Металлический сплав припоя обеспечивает продолжение электрического тока при соединении двух проводов. Требуемая для этого точность часто означает необходимость использования более точных инструментов, включая контроль температуры паяльника.

5) Пайка для электриков

Как и в случае с печатными платами, электрики используют паяльники для сращивания проводов в жилых и коммерческих помещениях. Они также используют их для плавления проводов в электрических терминалах или панелях управления.

6) Пайка при ремонте автомобилей

Хотя припой недостаточно прочен для ремонта двигателя, он обычно используется для заполнения неровных пространств, сглаживания шероховатых поверхностей или уплотнения соединений. Его также можно использовать для заполнения отверстий, сплавления металлических панелей и лужения краев металлических листов при ремонте кузова вашего автомобиля.

7) Паяльные инструменты для домашних работ

Еще одно распространенное применение паяльника — домашние проекты, сделанные домашним мастером. Широкая тематика означает, что в дополнение к обычному паяльнику есть несколько инструментов для пайки, таких как паяльник или паяльник.

8) Пайка в ювелирных изделиях

Еще одна профессия, требующая большой точности. Ювелиры, как правило, используют паяльники или паяльники со сменными наконечниками для большей точности при работе с ювелирными изделиями. Припой также имеет высокий процент серебра.

Из-за оксидов, которые образуются при нагревании металла, ювелиры обычно используют флюс буры для уменьшения окисления, чтобы помочь сохранить качество своей работы.

9) Вакуумные лампы для пайки

Вакуумные трубки можно припаивать для создания герметика и изоляции деталей при соединении металла с керамикой. Это важно в электронике, поскольку почти вакуум обеспечивает свободное прохождение электрического тока.
