Ремонт электроподжига своими руками
Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом.
Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига.
Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре.
Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа.
Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига.
Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку.
Ремонт электроподжига своими руками. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига.
В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.
Два варианта электроподжига:
Варианты электрических схем электророзжига:
1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:
(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом:
На диод d1, подается напряжение электросети (рис3.1).
Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается.
В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3).
Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1.
На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра.
Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1.

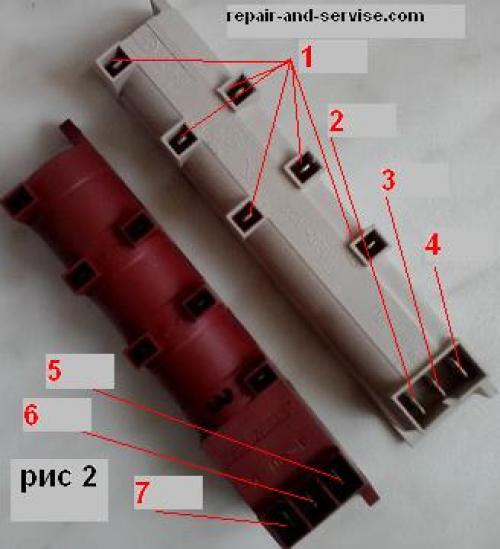

Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).
2. Второй вариант (рис4) основан на электронном управлении режима заряд — разряд накопительного конденсатора. Работает следующим образом:
(r1- 300 ом, c1- 2,2 МкфХ600В, d1- 1N4007, d2- 1N4007, d3- 1N4007, r2-1.5 кΩ, r3-30 кΩ, s1- ку202н, )
При нажатии на кнопку электроподжига, заряд — разряд происходят в автоматическом режиме.
Автоматический режим зависит от схемного решения электроподжига.
Схема работает следующим образом: при положительной полуволне напряжения электросети, через D2 и D3 заряжается конденсатор С1, при отрицательной полуволне через D1 катод S1 подключается к «минусовой» полуволне, а через резистор R3 на управляющий электрод тиристора поступает управляющий ток.
Ремонт электроподжига своими руками. Тиристор открывается, конденсатор С1 разряжается на высоковольтный трансформатор, который индуцирует искру поджига.
На вторичной обмотке трансформатора формируется выходное напряжение порядка 10 киловольт. При удержании ручки подачи газа в нажатом положении, Процесс повторяется с частотой 50 Гц, или грубо — одна искра в секунду.
Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение.
Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора.
Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.
Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой.
Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.
Приобретайте подробные инструкции видео и пособия как ремонтировать электрический розжиг. Описание всех встречающихся неисправностей поджга и способы и методы их устранения, ремонта.
Приобретайте Курс: Ремонт электрического розжига $5
Post Views: 84 113
Метки: vp
распространенные причины поломок и способы их устранения
Если раньше газовые плиты проектировались без функции пьезоподжига, которая попросту считалась ненужной, то сегодня такой это является неотъемлемой частью каждой новой модели техники. Такие новшества принесли в жизнь пользователя не только новые возможности, поскольку теперь, время от времени, приходится сталкиваться с ситуацией, когда не работает пьезоподжиг на газовой плите, а вы совершенно не знаете, что с этим делать.
Согласитесь, вызывать мастера при каждой поломке электоподжига несколько нецелесообразно, к тому же, такой ремонт не требует специальных навыков. В данном случае важно безошибочно определить причину неисправности и научиться проводить ремонт техники своими руками.
Несмотря на совершенствование каждой новой модели газовой плиты, пьезоэлемент может время от времени выходить из строя. Причина может быть как в элементарном отсутствии искры, так и в повреждении изоляции провода или перегорании трансформатора. Далее в статье будут представлены самые частые типы поломок электроподжига, а вы сможете ознакомиться с пошаговым ремонтом пьезоподжига в зависимости от вида неисправности.
Содержание статьи:
- Принцип работы пьезоэлемента
- Признаки неисправности электроподжига
- Причины и способы устранения неисправностей
- Искра отсутствует на всех конфорках
- Не поджигается только одна конфорка
- Электроподжиг не срабатывает на двух конфорках
- Выводы и полезное видео по теме
Принцип работы пьезоэлемента
Функция электроподжига применяется только на газовых плитах, позволяя поджигать голубое топливо в автоматическом режиме, и, тем самым, избавляя пользователя от необходимости контактировать с открытым огнем.
Такая, на первый взгляд, удобная функция пьезоподжига считается одной из самых капризных и ненадежных устройств современной .
При обнаружении неисправности не стоит пытаться включать систему со снятыми конфорками, поскольку это может спровоцировать пробой на корпус
Система электроподжига оснащена специальными пьезоэлементами, которые при повороте переключателя на панели управления производят искру для поджигания газового потока.
Если рассматривать принцип работы пьезоподжига газовой плиты более подробно, то выглядит он следующим образом:
- при повороте переключателя определенной конфорки напряжение подается на область конденсатора;
- далее начинается зарядка конденсатора, после чего увеличивается уровень на тиристоре;
- как только уровень доходит до установленного предела, конденсатор начинается разряжаться;
- полученное напряжение приводит в действие разрядник, и в результате – искра поджигает газ.
Процесс зажигания газа путем включения электроподжига занимает считанные секунды, при этом в новых моделях плит искра всегда попадает именно на область включенной конфорки. Устройство пьезоподжига работает от электрической сети с напряжением 220 вольт.
Нередко поломка системы электроподжига газовой плиты возникает в результате резкого скачка в напряжении, из-за чего может понадобиться ремонт устройства и замена вышедших из строя деталей.
Признаки неисправности электроподжига
Электроподжиг газовой плиты может сломаться совершенно неожиданно, при этом в процессе пользования техникой переключатель будет продолжать крутиться и щелкать, газ выходить, но искра так и не появится.
Если при повороте переключателя одна или все конфорки не поджигаются, но искра присутствует, то проблема, скорее всего, не в системе пьезоподжига, а в элементарном загрязнении форсунки.
Определить тип поломки электроподжига, и вместе с тем обнаружить вышедшую из строя деталь, можно в зависимости от количества не зажигающихся конфорок
Отсутствие искры при включении хотя бы одной конфорки уже говорит о наличии неисправности в системе пьезоподжига. Также часто встречаются ситуации, когда газовые конфорки при работе издают шум. Подробнее об этой проблеме можно прочесть .
Однако разобраться в том, какая именно деталь дала сбой, можно только на основе следующих признаков:
- при нажатии на ручку управления горелкой функция электроподжига не срабатывает;
- автоматические функции пьезоподжига исправно работают, сопровождаясь , однако искра при этом отсутствует;
- система не отключается даже при опускании ручки или нажатии на кнопку выключения;
- во время включения прибора наблюдается выбивание автомата защиты в квартирном щитке.
Нередко проблема неисправности автоматического розжига заключается в полном отсутствии искры, или наоборот – беспрерывном искрении даже при выключенном устройстве.
Также электроподжиг может временно выйти из строя по причине заедания кнопок включения, спровоцированного накапливанием жира на панели управления. Устранить проблему можно путем чистки и сушки всех компонентов газовой плиты, включая кнопки и контакты.
Причины и способы устранения неисправностей
Независимо от возраста газовой плиты, функция электроподжига может сломаться в любой момент, при этом причина поломки далеко не всегда является следствием неправильной эксплуатации.
Конечно, иногда неисправность пьезоподжига возникает после влажной очистки варочной поверхности, в результате которой влага вместе с моющим средством попадает внутрь плиты. В данном случае поломка легко устраняется без осуществления ремонта.
При попадании влаги во внутреннюю часть газовой плиты достаточно произвести чистку контактов и просушить свечи, после чего функция электроподжига будет полностью восстановлена
Если в ходе эксплуатации газовой плиты наблюдается один или несколько ранее перечисленных признаков, то проблема кроется именно в пьезоподжиге.
Неисправность такой важной функции может возникнуть по любой из следующих причин.
- Отсутствие искры на электродах.
- Попадание влаги или жира внутрь системы.
- Появление трещины на поверхности керамической свечи.
- Повреждение изоляции провода, идущего к свече.
- Перегорание трансформатора – блока генерации искры.
- Окисление или загрязнение контактов кнопки включения.
В некоторых случаях ремонт пьезозажигалки газовой плиты можно произвести самостоятельно, однако для этого понадобится провести полную диагностику техники, и правильно определить причину прекращения работы системы. Далее в статье будут представлены способы восстановления функции пьезоподжига при самых распространенных поломках устройства.
Если после нажатия кнопки автоподжига , и при этом, вы заметили, что нет искры поджига, то это означает только одно – электроподжиг вышел из строя. Отсутствие искры в одной, двух или всех четырех конфорках может говорить о разных поломках, о чем вы сможете более подробно узнать из следующих разделов статьи.
После снятия верхней панели плиты следует сразу сопоставить каждый элемент системы с представленной схемой, чтобы понимать, в какой области искать поломку
На основе представленной схемы вы сможете самостоятельно разобраться, как правильно починить пьезоэлемент в газовой плите, не вызывая при этом мастера. Поскольку функция автоподжига у всех газовых плит устроена по одному и тому же шаблону, процесс восстановления работы будет одинаковым для всех моделей будет одинаковым.
Искра отсутствует на всех конфорках
Если при включении духовки вы заметили, что электроподжиг не щелкает, и при этом ни на одной из конфорок не появляется искра, то для начала необходимо проверить, исправна ли вилка и шнур питания. Только после исключения таких неисправностей можно предположить, что сбой произошел в системе автоподжига.
В случае отсутствия искры на всех конфорках проблема может заключаться в неисправности блока розжига, при этом зачастую первым выходит из строя именно конденсатор, дающий искру при нажатии на кнопку. Единственный выход – заменить блок розжига.
Еще одной причиной неисправности может стать поломка кнопки автоподжига (в устаревших моделях с одной кнопкой для всех конфорок). В данном случае сама кнопка будет нажиматься с перебоями – слишком слабо или туго. Из-за окисления или механического повреждения кнопки контакты не замыкаются, а значит, электроподжиг не срабатывает.
Механическое повреждение кнопки автоподжига может возникнуть в результате длительной неаккуратной эксплуатации, иногда в сочетании с серьезными загрязнениями
Для устранения проблемы понадобится зачистить контакты от окисления, или в случае повреждения кнопки заменить ее. В специализированных интернет-магазинах можно подобрать кнопку электроподжига к любой модели газовой плиты, даже устаревшей.
Не поджигается только одна конфорка
Если при включении функции пьезоподжига искра не появляется только на одной конфорке, то первое, что вам понадобится сделать – проверить свечу на предмет загрязнения. В процессе эксплуатации внутрь системы могла проникнуть вода, оставившая следы окисления на свече, из-за чего электроподжиг временно вышел из строя. В данном случае вам понадобится протереть деталь с помощью губки и аэрозоля WD-40, после чего снова попытаться включить конфорку.
Дальнейшее отсутствие реакции на включение кнопки автоподжига может сигнализировать о неисправности свечи розжига конкретной конфорки. Зачастую причина заключается в поломке шнура питания, идущего от блока розжига к свече, который может быть элементарно поврежден.
Если в процессе эксплуатации на шнур попадает еда, он попросту прилипает к корпусу плиты, из-за чего его будет пробивать через осевший жир на корпус.
Не стоит пытаться скручивать поврежденный участок шнура простой изолентой, поскольку она не рассчитана на высокую температуру, и со временем может расплавиться
В данном случае единственным рациональным решением проблемы будет замена шнура питания вместе со свечой розжига. Если конфорка не работает из-за прилипшего к корпусу шнура, то вам потребуется разобрать плиту, и после этого собственноручно удалить загрязнение.
Нередко в дорогих моделях, которые оснащены кнопками электроподжига, встроенными в ручку каждой конфорки, случается поломка одной или нескольких кнопок. Такая ситуация может возникнуть из-за окисления контактов или повреждения самой кнопки. В первом случае достаточно провести зачистку контактов, однако при повреждении механизма кнопки потребуется произвести ее замену.
Электроподжиг не срабатывает на двух конфорках
Если функция автоподжига вышла из строя только на паре конфорок, то причина может быть в неисправности блока розжига. На выходе блока поджига установлен трансформатор, вторичная обмотка которого состоит из еще двух обмоток.
Напряжение при работе первой обмотки блока электроподжига подается на правую часть панели газовой плиты, а в то время как вторая обмотка отвечает за снабжение током двух левых конфорок.
В случае сгорания одной из обмоток автоподжиг перестает работать на тех двух конфорках, за розжиг которых она отвечала. Для восстановления работы вышедших из строя конфорок понадобится произвести замену блока электроподжига.
При перегорании обмотки трансформатора перестают работать только две правые или две левые конфорки, что позволяет исключить любые другие неисправности
При наличии соответствующих навыков можно попытаться самостоятельно установить новую обмотку трансформатора, однако более простым вариантом будет все же замена всего блока электроподжига.
Подобрать готовую деталь будет гораздо проще, чем самостоятельно ремонтировать сломанный блок.
Выводы и полезное видео по теме
Как самостоятельно произвести ремонт пьезоподжига одной газовой конфорки можно узнать из следующего видеоролика:
О том, как восстановить работу электроподжига на двух газовых конфорках, подробно объясняется в этом видео:
youtube.com/embed/oa-2YGHqkzc» allowfullscreen=»allowfullscreen»/>Поломка пьезоподжига газовой плиты сегодня не является катастрофой, ведь при наличии всех необходимых знаний теперь каждый желающий сможет самостоятельно отремонтировать устройство. Главное условие – проведение диагностики всех элементов системы электроподжига для правильного выявления поломки.
Если вам уже приходилось самостоятельно проводить ремонт электроподжига газовой плиты, то, пожалуйста, поделитесь своим опытом с нашими читателями, и расскажите, на какие нюансы стоит обратить внимание в процессе ремонта. В специальном блоке после статьи вы можете оставить комментарий, рассказав свою историю успешного восстановления работы пьезоподжига газовой плиты.
Как починить газовую плиту, которая не зажигается
Если у вас есть газовая плита, то вы наверняка знаете, насколько она может быть удобной. Газовые плиты имеют ряд преимуществ: почти мгновенный нагрев, долгосрочная экономия средств и, конечно же, возможность продолжать готовить даже при отключении электричества.
Но в отличие от змеевиковых или электрических плит, для приготовления чего-либо на газовой плите необходимо зажечь горелки. А иногда они просто не загораются, сколько бы вы ни крутили ручки.
К счастью, проблему обычно можно решить самостоятельно. Узнайте о распространенных причинах, по которым ваша газовая плита не зажигается, и о том, как это исправить.
Проблема: она забита пищевыми остатками
Будь то скопление жира или пищевые крошки, одной из наиболее распространенных причин проблем с розжигом газовой горелки является мусор, блокирующий подачу газа к запальнику.
Исправление : Начните с удаления решетки, закрывающей неисправную горелку. Затем снимите крышку горелки, которая должна легко сняться. Запечатанное основание горелки либо поднимется, либо вам, возможно, придется открутить пару винтов, прежде чем снимать его. Протрите окружающее пространство теплой тряпкой, смоченной в мыльном растворе. Замочите запечатанное основание горелки в уксусе или теплой воде и с помощью жесткой щетки удалите мусор. Наконец, удалите оставшийся мусор из отверстий горелки с помощью зубочистки, швейной иглы или сжатого воздуха. Установите на место горелку, крышку и решетку и попробуйте еще раз зажечь горелку.
Если это не сработает, это может быть перегиб в линии подачи газа или более серьезная проблема, и вам следует обратиться к специалисту.
Проблема: Ослаблено соединение
Несмотря на то, что на плите не так много движущихся частей, соединения могут ослабнуть, особенно во время чистки или установки. Если провода, соединяющие воспламенитель с модулем управления, не имеют надежного соединения, вы не получите искру, необходимую для правильного зажигания горелки.
Исправление : Во-первых, отключите питание прибора, отключив его от розетки или щелкнув выключателем. Снимите решетку и крышку горелки с проблемной горелки. Снимите герметичное основание горелки и проверьте наличие ослабленных соединений или отсоединенных проводов. Закрепите все ослабленные соединения и подсоедините все отсоединенные провода, установите на место основание горелки, крышку и решетку. Восстановите питание печи и проверьте соединение.
Сейчас играет: Смотри: Мощная горелка является изюминкой этого Frigidaire…
1:09
Проблема: это неисправный воспламенитель
Если вы удалили мусор из основания горелки и закрепили все ослабленные соединения, возможно, вы имеете дело с неисправным воспламенителем. Быстрый способ узнать, нужно ли заменить воспламенитель, — это выключить свет в комнате и повернуть ручку управления в положение зажигания. Если воспламенитель дает желтую или оранжевую искру вместо яркого голубовато-белого, вам, вероятно, придется заменить воспламенитель.
Исправление : Отключите подачу газа и электроэнергии к плите, снимите крышку горелки и с помощью отвертки или шестигранного ключа отсоедините основание горелки. Отсоедините провода, идущие от воспламенителя. Обычно воспламенители используют быстроразъемную систему, поэтому вам не нужно будет резать или сращивать провода. Используйте номер модели вашей печи, чтобы определить, какой запасной воспламенитель вам следует приобрести, установить новую деталь и заменить основание горелки, крышку и решетку. Восстановите подачу газа и электроэнергии к плите и проверьте горелку.
Если ни одно из этих быстрых решений не устраняет устойчивую горелку, вам может потребоваться заменить выключатель воспламенителя, модуль управления воспламенителем или обратиться к специалисту для более глубокой диагностики.
- Засорилась раковина? Вот 3 самодельных решения, которые не требуют химикатов
- 7 умных способов использовать кухонные щипцы, кроме переворачивания продуктов
- 8 продуктов, которые вы просто не должны готовить в мультиварке
- 3 распространенные проблемы с духовкой и способы их решения самостоятельно
- Как навсегда отключить микроволновую печь всего за несколько простых шагов
- Вы можете открыть бутылку с помощью зарядного устройства для телефона. Вот 14 других умных способов попробовать
Как починить газовую плиту, которая продолжает щелкать
Щелкай, щелкай, щелкай, почему плита не перестает щелкать? Когда ваша газовая плита продолжает щелкать, искровой электрод продолжает пытаться зажечь газ, хотя в этом нет необходимости. К счастью, наиболее распространенную причину этой проблемы, грязную плиту, также легче всего устранить. Если головки горелок и запальники чистые и сухие, возможно, у вас проблема с замком зажигания или искровым модулем. Это руководство расскажет вам, как решить эти проблемы и восстановить нормальную работу газовой плиты.
Отключение питания газовой плиты, либо вынув вилку, либо отключив ее в электрическом щите (коробке выключателя), должно прекратить щелканье, так как искровой электрод не может искрить без электричество.
Чистка плиты Одной из наиболее распространенных и легко устранимых причин, по которым газовая плита продолжает щелкать, является то, что грязь, жир и коррозия вокруг головок горелок мешают потоку газа. Очистка вокруг головок горелок, воспламенителя и пилотного отверстия может решить проблему щелчков. Перед очисткой газовой плиты убедитесь, что она отключена от сети, либо вынув вилку из розетки, либо выключив ее в электрощите (коробке выключателя).
В руководстве по эксплуатации вашей газовой плиты могут быть даны инструкции по очистке для вашей конкретной модели. Однако на большинстве моделей головки горелок и воспламенитель можно чистить ватным тампоном, зубной щеткой и/или губкой. Можно использовать медицинский спирт, ацетон или смесь половины пищевой соды и воды, а чистящих средств с отбеливателем или аммиаком следует избегать. Пилотные отверстия должны быть защищены от влаги, и следует соблюдать осторожность при очистке воспламенителей. Воспламенители могут быть хрупкими, и для правильной работы они должны быть сухими, поэтому не наносите слишком много влаги при их очистке.
Очистите отверстия пилота и горелки Отверстия пилота и горелки также следует очистить от мусора, который может блокировать их и ограничивать поток газа. Для очистки области вокруг отверстий можно использовать зубную щетку, но также может потребоваться более прочная проволочная щетка, чтобы соскоблить мусор. Сами отверстия можно осторожно разблокировать, прочистив отверстие иглой или булавкой. Будьте осторожны, чтобы не использовать инструмент, который может сломаться и оставить кусок внутри, например, зубочистку.
Как и частицы пищи, пролитая жидкость также может вызывать непрерывный щелчок газовой плиты. Это часто случается, когда кастрюля закипает. В этом случае следует отключить питание и как можно лучше вытереть влагу. Тем не менее, воспламенителям печи может потребоваться время, чтобы высохнуть. Влага часто является причиной короткого замыкания ключа зажигания, что обсуждается ниже.
Выключатели зажигания Большинство современных газовых плит имеют выключатели зажигания, которые посылают электричество на искровой модуль, чтобы произвести искру для воспламенения газа и образования пламени. При попадании влаги в выключатели зажигания электрические контакты могут замкнуться и остаться замкнутыми. Если контакты остаются замкнутыми, ключ зажигания будет постоянно подавать напряжение на искровой модуль, в результате чего электроды будут непрерывно искрить.
Выключатели чаще замыкаются при попадании на них жидкости или при высокой влажности. При попадании жидкости в выключатель следует отключить питание газовой плиты и дать выключателю время просохнуть. Если переключатель продолжает искрить, вы можете использовать мультиметр, чтобы проверить переключатель, чтобы определить, не поврежден ли он постоянно и не нуждается ли он в замене.
В зависимости от модели газовой плиты вы можете заменить отдельные выключатели зажигания, или может потребоваться замена всего узла.
Правильно ли выровнены выключатели зажигания? Выключатели розжига обычно устанавливаются за ручками управления горелкой на штоке клапана управления горелкой. Выключатели зажигания должны быть закреплены и правильно расположены на штоке для правильной работы. Проверка правильности выравнивания переключателей может решить проблему непрерывного искрообразования. Чтобы проверить переключатели на большинстве моделей, вам нужно будет снять плиту, чтобы осмотреть их.
Искровой модуль подает питание на каждый искровой электрод поверхностной горелки. Если горелки чистые и сухие, а выключатели зажигания печи работают правильно, вполне вероятно, что искровой модуль неисправен и вызывает непрерывную проблему искрообразования. Если искровой модуль неисправен, его следует снять и заменить новым.
Модуль зажигания или выключатели зажигания?Если вы не уверены, что причиной непрерывного искрообразования является выключатель зажигания или модуль зажигания, можно отсоединить выключатели от модуля зажигания, чтобы определить, какая часть ответственна.
- Отключите электричество к газовой плите, либо вытащив вилку из розетки, либо выключив ее в электрическом щите (коробке выключателя).
- Снимите верхнюю часть газовой плиты, чтобы получить доступ к переключателям и модулю зажигания.
- Найдите вход выключателя зажигания в конце проводки, которая соединяет отдельные выключатели с модулем зажигания.
