Как разобрать и заменить электрическую вилку
Практически все бытовые электроприборы имеют в своей конструкции такую деталь, как электрическая вилка. Она необходима для подключения прибора к электрической розетки. Существует масса различных видов и типов данного электротехнического изделия, они различаются по конструкции, назначению, мощности, материала, из которого изготовлены и т.д. Но электровилка — это еще и слабое звено бытового прибора. Очень часто поломкой является как раз именно эта часть домашнего прибора. В данной статье мы поговорим с вами о том, как разобрать и поменять электрическую вилку самостоятельно.
Заменить сгоревшую электровилку не составляет большого труда, это можно сделать своими руками, не прибегая к услугам специалиста-электрика. Но давайте все по порядку.
Как определить, что виновата вилка?
- Если вы видите подгоревший или обуглившийся корпус изделия, то причина в ней!
- Если электроприбор перестал работать без видимых на то причин, то первое, что нужно сделать — это проверить вилку на исправность.
Вилка разборная. Раскручиваем ее и смотрим контакты — они могут либо открутиться, либо отгореть.
Вилка неразборная. Откручиваем крышку на корпусе электроприбора, куда входит провод от вилки. Включаем прибор, берем контрольную лампочку, вольтметр или мультиметр и проверяем наличие напряжения на двух контактах, идущих от вилки. Если напряжения нет, то виноват либо провод, либо электровилка.
Разборка электрической вилки
Как только мы определили, что виновницей поломки электроприбора является вилка, то ее необходимо заменить. А прежде чем сделать замену, ее нужно разобрать.
Для данной операции вам понадобится следующий инструмент: отвертка плоская и отвертка крестовая (они должны быть с небольшими жалами), нож, плоскогубцы, кусачки (бокорезы).
Разборная вилка. Откручиваем винт или винты, соединяющие части корпуса изделия. Разные вилки имеют винты под различные отвертки — плоские, крестовые или же буквой «П». Под последний вариант отвертку придется сделать самостоятельно, прорезав середину плоской отвертки напильником или болгаркой.
Откручиваем провода от контактов. Здесь также может понадобится либо крестовая, либо плоская отвертка. Если контакты сильно подгорели или даже обуглились, то откусываем провод кусачками.
Трехфазная вилка разбирается по такому же принципу — откручиваем винт, соединяющий крышку и корпус, а затем отсоединяем провода от контактов.
Замена электрической вилки на новую
- Выясняем, что в поломке бытового электрического прибора виновата именно электровилка.
- Приступаем к замене электротехнического изделия.
Если вышедшая из строя вилка не разбирается, т.е. литая, то ее необходимо просто отрезать от провода кусачками или бокорезами.
Если же вилку можно разобрать, то делаем это. После разборки вилку осматриваем жилы электрического провода: если они хоть немного подгоревшие, то обрезаем их до хорошей изоляции.
После этого зачищаем сначала изоляцию всего провода или кабеля примерно расстояние в 4-5 см. Затем зачищаем изоляцию жил на расстояние в 1,5-2 см от концов провода.
Данная процедура производится при помощи острого ножа и кусачек. Затем при помощи плоскогубцев туго скручиваем каждую жилу провода, чтобы она «не лохматилась». Оставляем 1 см жилы, а остальное откусываем.
Пропускаем провод в отверстие на корпусе новой вилки и закрепляем в специальном зажиме. Жилы с синий и коричневой изоляцией (чаще всего имеются эти цвета) подсоединяем к штырям вилки, а зелено-желтая жила — это заземляющий проводник. Если заземляющего контакта нет на вилке, то данный провод можно аккуратно откусить.
Теперь фиксируем провод пластиковой перемычкой, при этом важно прижать изоляцию, а не саму жилу.
Надеваем внешний корпус вилки и фиксируем винтом. Электроприбор с новой вилкой готов к применению!
Как починить или заменить штепсельную вилку
Бывают случаи, когда бытовой электроприбор выходит из строя и причины этого могут быть самые различные, определяемые при осмотре прибора. Одной из таких причин очень часто бывает неисправность штепсельной вилки.
Поэтому возникает закономерный вопрос: как починить или заменить штепсельную вилку?
Содержание
Виды штепсельных вилок
Вилки разделяются на два основных вида – цельные и разборные. Принцип работы у них одинаковый, они отличаются только внутренним устройством. Часть вилки, обеспечивающая непосредственный контакт с розеткой, носит название штифтов.
Цельные вилки
Имеют штифты, которые не обеспечивают нормальный контакт с розетками старого образца, поскольку в их гнездах нет цилиндрических пружинок. Изготавливаются, в основном, из пластика или резины. Штифты вместе с присоединенными жилами шнура, монолитно запрессовываются горячим пластиком или резиной. Постоянные механические воздействия, происходящие в процессе эксплуатации, могут привести к потере связи штифта и жилы.
Большинство современных бытовых электроприборов оборудовано не разборными штепсельными вилками, изготовленными из пластмассы. Как правило, ремонту такие вилки не подлежат. Можно выполнить временный ремонт, для чего корпус вилки прорезается приблизительно в месте повреждения.
Концы штифта и жилы припаиваются друг к другу. После чего корпус вместе разреза обматывается изолентой. Отремонтированную таким образом вилку, нельзя долго эксплуатировать, необходимо произвести срочную замену.

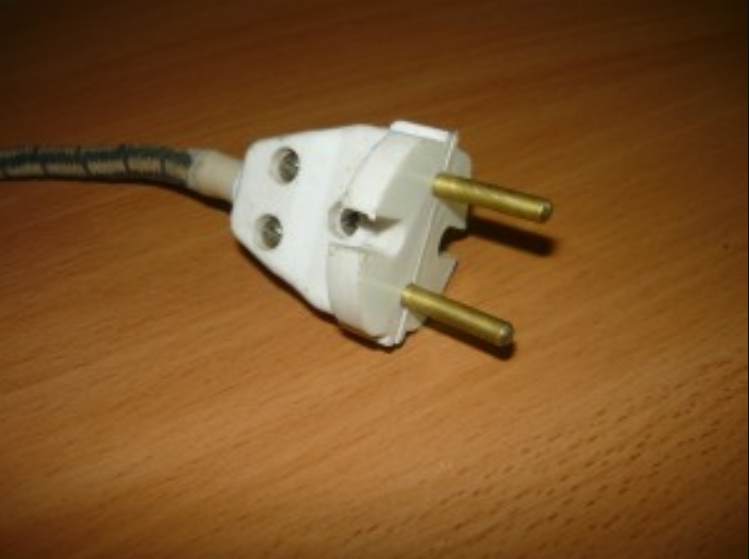

Разборные вилки
Основаны на разборном корпусе. Такая вилка легко разбирается и поддается любому ремонту. После обнаружения поломки, в первую очередь проверяется совместимость её с розеткой. Старые вилки перестают работать из-за того, что отсоединились или ослабли провода, которые крепятся к штифтам с помощью винтов. Для удерживания шнура у основания вилки, внутри корпуса есть металлическая скоба с креплением из двух винтов.
Корпус разбирается путем откручивания центрального винта, стягивающего его части. После этого можно проверить качество соединения жил. Чтобы устранить повреждение, жила шнура в виде петли присоединяется к штифту, который, затем, фиксируется во впадине корпуса. С помощью впадин выдерживается нужное расстояние между обоими штифтами, совпадающее с гнездами розетки.
Следует помнить, что плохо закрепленная петля на штифте, в первую очередь вызывает разогрев корпуса, вплоть до расплавления пластмассы. В таком случае корпус подлежит замене. Таким образом, вопрос, как починить или заменить штепсельную вилку, достаточно простой и не требует каких-то особых навыков и специальных знаний.
Замена штепсельной вилки
Замена электрической вилки — Руководство по ремонту iFixit
Обязательно отключите лампу от сети.
org/HowToDirection»>Найдите поврежденный участок провода.
Отрежьте поврежденную вилку от шнура лампы на один дюйм ниже поврежденного участка
Редактировать
-
Отделите провод, осторожно потянув его в стороны.
Провод с рифленым оребрением на покрытии является нейтральным проводом.
Горячая проволока имеет гладкое покрытие.
Редактировать
Снимите покрытие с провода.
Оголить 3/4″ медного провода.
Скрутите оголенный медный провод так, чтобы он не изнашивался.
Скручивание проводов обеспечивает максимально прочное соединение и максимальную безопасность.
Редактировать
Ослабьте винт и откройте сменную заглушку.
Серебряный винт — это нейтральное соединение, а латунный — горячее соединение.
Для правильного подключения сменной вилки необходимо определить различные соединения.
Редактировать
Оберните нейтральный провод вокруг винта нейтрали.
Помните, что нейтральный провод — это провод с выпуклым оребрением на покрытии.
Оберните горячую проволоку вокруг латунного винта. Затяните винт, чтобы закрепить провод.
Горячая проволока имеет гладкое покрытие.
Редактировать
Автор
с 10 другими участниками
Значки: 9
+6 еще значков
Команда
Как заменить вилку
Источник: Сэмюэл М.
Ливингстон, Flickr.com
Прибор в хорошем состоянии, но вилка треснула или повреждена иным образом. Или есть какое-то несоответствие размера между вилкой и розеткой, и вы не хотите использовать адаптер в течение длительного времени. Не отчаивайтесь – вам не придется выбрасывать прибор. Все, что вам нужно сделать, это заменить вилку, и она будет как новая. Вот как.
- Решите, нужна ли вам вилка с заземлением или без заземления. Вилки с заземлением имеют три контакта; у незаземленных их два. Если вы не знаете, какую сменную вилку купить, отрежьте шнур прибора на расстоянии одного-двух дюймов от старой вилки и возьмите его с собой, когда пойдете в хозяйственный магазин. Выбирайте сверхмощную вилку из соображений дополнительной ценности — она будет стоить дороже, но и прослужит дольше.
- Откройте крышку новой заглушки. В зависимости от производителя вам нужно будет открутить его или открыть плоской отверткой.
- Если старая вилка все еще подключена к шнуру прибора, отрежьте ее сейчас. Используйте инструмент для зачистки проводов, чтобы зачистить каждый провод в шнуре. Вам понадобится примерно от половины дюйма до трех четвертей дюйма оголенного провода.
- Проденьте по одному проводу под винты на концах каждого штыря. В двухконтактной вилке вы можете подключить любой провод к любому контакту. Если вилка имеет три штыря, обязательно подсоедините провод с зеленой изоляцией — это провод заземления — к круглому штырю, который является заземляющим штырем. (Помните: зеленый подключается к земле.) Вы можете присоединить два других провода любым удобным для вас способом.
- Замените крышку разъема, и готово!
Используйте инструмент для зачистки проводов, чтобы зачистить каждый провод в шнуре. Вам понадобится примерно от половины дюйма до трех четвертей дюйма оголенного провода. Хотя самостоятельные улучшения могут сэкономить вам деньги и доставить удовольствие, помните об ответственности и разумности. Прежде чем заменить вилку, убедитесь, что проблема действительно в вилке. Если вы обнаружите проблему в устройстве, не пытайтесь устранить ее самостоятельно. Прочтите инструкции производителя и обратитесь к сертифицированному специалисту для проверки прибора.
