Как подключить электрическую варочную панель: хозяину на заметку.

Никогда не видели как специалисты подключают электрическую варочную панель, но хотите сами попробовать? Несколько простых руководств помогут осуществить это без лишних затрат. Прочитав материал вы справитесь с монтажом агрегатов самых топовых производителей: GORENJE, CANDY, VENTOLUX и других.

Важная теоретическая информация подключения панели

---

Панели для приготовления пищи приобрели широкое распространение среди ценителей домашнего благоустройства. Прибор не занимает лишнее место на кухне, прост в использовании. Чаще всего материалом устройств являются чугун, стеклокерамика. В последнее время популярности набирает тенденция приобретать компактные кухонные установки, к их ряду относится стеклокерамический варочный механизм Gorenje ECT 330. Изготавливают технику и из нержавеющей стали. Так, модель Gorenje E6N1BX, из-за удобности в использовании и непритязательного дизайна, заслужила особое внимание на бытовом рынке.

Совет: Среди электрических варочных особое распространение приобрели конфорки с ускоренным типом нагрева. Распознаются они по красной метке в центре блина. Быстрым нагревом славятся Bosch PKF645FP1, Gorenje EC 610 CSC, Zanussi ZEV6140XBA.

Известно, что панели подсоединяются к отдельным розеткам, которые выдерживают напряжение от 32 до 40 А. Как правило, в таких линиях розеток предусмотрено соединение с заземляющими объектами. Также современные модели кухонных поверхностей могут подсоединяться к четырехпроводному кабелю.

Читайте также: 10 лучших двухкомфорочных варочных панелей в 2017 году

Совет: Очень важно, чтобы заземление в устройстве было не меньше 4 мм в квадрате.

Учитывая, что розетки бывают с тремя и четырьмя контактами, подготовьте перед установкой специальную вилку. В противном случае придется запастись неким объемом знаний.

Если панель имеет провод с четырьмя проводками, а от стены отходит кабель с тремя — это значит что устройство рассчитано на двухфазное подключение, а домашний электропровод предназначен для однофазного.

В таком случае сделайте следующие действия: совместите черный провод с коричневым, подключив к питательной фазе. Затем синий провод объедините со шнуром «ноль». Теперь осталось заземлить прибор, подключив провод оливкового цвета с таким же.

Совет: узнать где шнур «ноль» или «минус» можно с помощью измерительного прибора мультиметра.

Рекомендации специалистов:
1. Кухонную поверхность обязательно заземлите, для этого проверьте соединены ли желто-зеленого провода. От качества заземления зависит уровень безопасности бытового устройства.
2. В одно и то же время линию электропередач нельзя использовать для нескольких установок. Если разделить подключение, устройство может выйти из строя и даже биться током.
3. Прежде чем подключать поверхность установите специальный контроль над от утечки тока (УЗО). Он обезопасит вас от непредвиденных электрических ударов во время соприкосновения с голым проводом.

Читайте также: Ремонт варочной панели: 5 основных видов неисправностей

Подсоединение индукционной поверхности: пошаговое руководство

---

Прежде чем разбирать, как включить варочную панель, рассмотрим как лучше врезать прибор в столешницу.

Для начала измерьте установку, а уже потом начинайте вырезать форму. Проделать форму можно с помощью пилы для работы по дереву. Чаще всего проблемы с монтированием возникают именно на этом этапе из-за неправильных измерений. Следующая пошаговая инструкция более детально расскажет как подключить индукционную (электрическую) варочную панель.



1. Выберите нужный шнур питания. Как уже упоминалось, они бывают с тремя и четырьмя жилами.
2. С помощью отвертки открутите крышку на прямоугольном отверстие, которое находится на тыльной стороне агрегата.
3. Подсоедините питательный шнур: закрепите провод специальной пластиной и закрутите ее винтиком.
4. Для правильного заземления убедитесь что провод над панелью находится в центре и объединен с желто-зеленым.

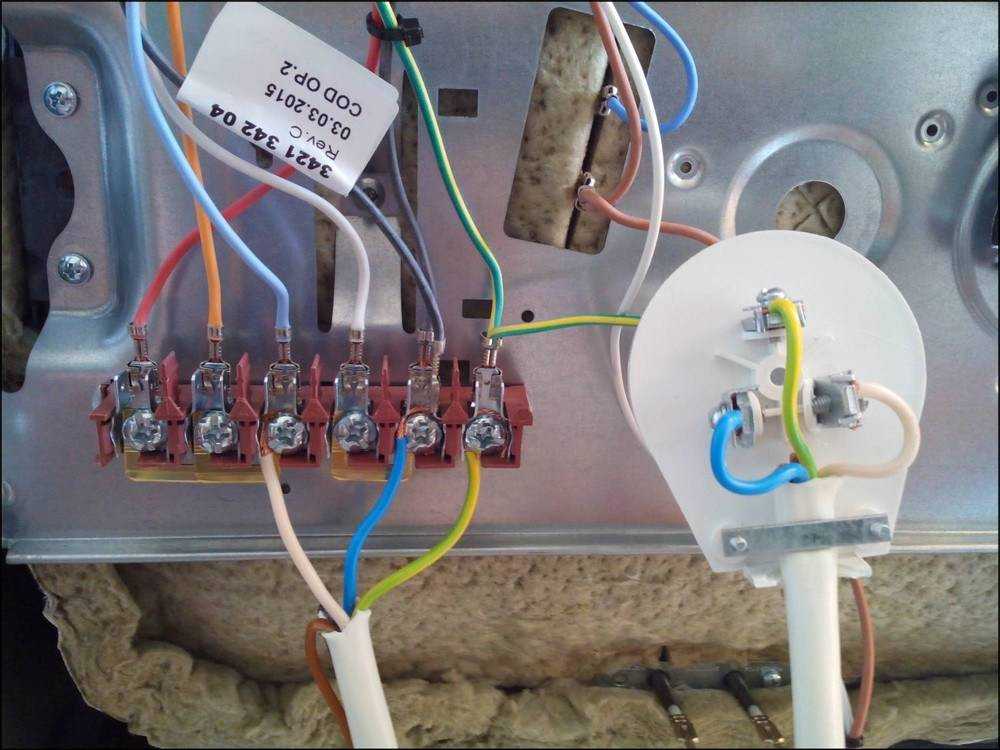

5. На завершение подсоедините проводку устройства к клеммам на панеле и закойте крышку. При подключении проводов ориентируйтесь на следующую очередность их цветов: желто-зеленый, синий, коричневый.

Когда все шаги будут проделаны, вставьте поверхность нужной стороной в отверстие и проверьте рабочее состояние варочного прибора. Данная схема установки подходит для квартир с напряжением в 220 v.

Совет: Очень важно следить за проводкой в доме и вовремя ее менять: старые провода рассыхаются и распадаются, что может привести к серьезным поломкам бытовых приборов. Теперь подключение электропанели можно считать законченным.

Читайте также: Выбор встраиваемой варочной поверхности: 6 важных моментов

Подытоживая, можно сказать что компактные варочные поверхности можно установить в домашних условиях без помощи специалистов. Однако для это нужно изучить важную теоретическую информацию. Пользоваться кухонными приборами нужно с осторожностью — старайтесь придерживаться техники безопасности. А увидеть детальный монтажный процесс можно на нижеуказанном видео.

Смотрите также: Как подключить варочную поверхность дома

Самостоятельное подключение варочной панели — правила безопасности

Главная \ Обо мне \ Блог \ Подключение варочной панели: как безопасно и правильно сделать это самостоятельно

Дата публикации: 16.05.2022 10:00

Электрические модели стремительно набирают популярность среди пользователей, поскольку имеют больший набор функций, чем газовые. Если для установки газовых приборов необходимо вызывать мастера, электрическую варочную поверхность можно установить собственноручно. Нужно точно следовать инструкции производителя, чтобы не лишиться гарантийного срока.

Важные условия подключения кухонных изделий к электричеству

При подключении новой бытовой техники к сети необходимо проверить состояние электропроводки и убедиться в ее качестве. Установка варочной панели или духового шкафа требуют соблюдения следующих правил: Фото 1. Подключенный провод ВВГнг

• Осуществлять подключение приборов только через заземление. Для этого в розетке и вилке должны быть 3 контакта для сети 220В, 5 контактов для 380В.
• Провод от предполагаемой розетки должен подключаться через устройство защитного отключения (УЗО) к распределительному щиту.
• Маломощные встраиваемые поверхности (2,5 кВт) можно подключать, соблюдая вышесказанные условия. Для мощного кухонного оборудования рекомендуется использовать отдельную линию.
• Поскольку использование варочной панели занимает длительное время, нужно использовать кабель с сечением 6 мм2, выдерживающий нагрузку 10 кВт. Для техники с мощностью до 8 кВт подойдет кабель толщиной 4 мм2.
• Опытные электрики рекомендуют использовать провода 2-х типов: немецкий NYM или отечественный ВВГнг.
• Диаметр проводника для кабеля 4 мм – 2,26 мм, для провода 6мм – 2,76 мм.
• Изделия с высокой мощностью предполагают применение автомата с классом защиты С32; маломощной модели достаточно автомата С25.
• УЗО должно быть рассчитано на больший номинальный ток, чем автомат, т. е. к автомату 32А подключается УЗО 40А.

Особенности монтажа варочной панели

Работа начинается с определения места расположения изделия для последующей эксплуатации и нанесения разметки. Врезка плиты в столешницу происходит с помощью таких инструментов, как:

• электродрель и сверло 8-10мм;
• электролобзик;
• отвертка;
• пассатижи;
• линейка и карандаш;
• строительный нож;
• силиконовый герметик или самоклеющийся уплотнитель.

Чтобы правильно вмонтировать технику без последующих исправлений, необходимо строго следовать порядку установки:

1. Информация о габаритах указана производителем в инструкции, но лучше измерить посадочное место самостоятельно. Не стоит встраивать варочную поверхность в столешницу, если ее толщина меньше, чем заявлено в требованиях производителя.
2. По полученным данным создается картонный макет. Его нужно обвести карандашом на столешнице так, чтобы получился зазор в 1-2мм. От края стола отступают не меньше 5 см, чтобы предотвратить разрушение столешницы.
3. В намеченных углах просверливаются отверстия. Сверло не должно выходить за контур.
4. Пилку лобзика вставляют в одно из полученных отверстий, затем выпиливают место монтажа по разметке. Для работы с изделиями из прессованных опилок, которыми является большинство столешниц, нужно использовать полотно лобзика с мелкими зубьями.
5. Осуществляется примерка изделия в посадочное место.
6. Края прорези очищают, шлифуют, покрывают герметиком и/или уплотнителем.

После подготовки посадочного места варочную поверхность можно устанавливать. Для этого изделие аккуратно вставляют в отверстие, мягко нажимая руками. Плита должна стоять абсолютно ровно, чтобы избежать деформации и надломов. Далее происходит фиксация зажимов, которые находятся снизу изделия. На этом этапе электрическая варочная поверхность готова к подключению к сети.

Фото 2. Установленная варочная панель

Способы подключения к электричеству

Возможно открытое (розетка + вилка) или скрытое (клеммная коробка) подключение к электропитанию.

Если к 1-, 2-, 3-фазной сети подключается модель мощностью 7 кВт (32А) открытым способом, рекомендуется использовать разъем РШ/ВШ-32. Белые разъемы имеют более высокое качество, чем черные.

Классическая вилка должна быть рассчитана на провода 4-6мм2. Для подключения к плите вилку разбирают, вкладывают кабель, который зажимают скобами. Затем провода зачищаются на 1-1,5см и крепятся в клеммах вилки по схеме. Жилы должны оставаться внутри клемм. После чего вилку собирают, затягивают винт и используют по назначению.

Клеммная коробка, изготовленная из термоустойчивого пластика, также подбирается к мощности электроприбора. Скрытый метод простой и безопасный. Для подключения к сети соединяют провода при помощи нескольких пар контактов и фиксаторов.



Правильный способ подключения электрической духовки и варочной панели

Мне нужно установить новую электрическую плиту и духовку на новой кухне.

Я пытаюсь выяснить, могут ли они оба быть жестко подключены к одному и тому же выключателю духовки на 45 ампер, который идет 6-миллиметровым кабелем прямо к моему блоку предохранителей с 32-амперным УЗО.

(уже установлен)

Или

Если моя духовка может быть подключена к 13-амперному выключателю с плавким предохранителем, отведите от моей кольцевой сети. (Кухня имеет свою кольцевую сеть) и варочную поверхность на выключатель 45amp

Духовка: Требуемая сила тока
— 13А
240В
Частота электропитания — 50Гц
Общая потребляемая мощность — 2400 Вт

Варочная панель:
Требуемая сила тока — 32А
240В
Общая потребляемая мощность — 5800 Вт

Заранее благодарим за любую информацию.

5

5 ответов от электриков MyBuilder

Лучший ответ

ДЬЯКОН ЭЛЕКТРИЧЕСКИЕ УСЛУГИ

Гримсби • На сайте с 13 января 2015 г. • 72 рабочие места, 100% положительный обратная связь

Они оба могут быть подключены к вашему блоку питания на 32 ампера вместе с (хотя я предполагаю здесь) у вас есть кабель 6 мм, поскольку вы не сказали, какого он размера. Вы можете применить к этому разнообразие и в нормальных условиях можете иметь до 15 кВт на вышеуказанной установке. Лучше всего обратиться к квалифицированному электрику, чтобы он дал вам несколько советов и расценок. Это не работа своими руками или что-то, о чем мы можем поговорить с вами здесь.

2019-07-01T18:10:02+01:00

Ответ дан 1 июля 2019 г.

Джон Бейтсон, подрядчик-электрик

Cubbington • На сайте с 25 июня 2018 г. • 75 рабочие места, 99% положительных результатов обратная связь

Печь НЕ МОЖЕТ работать с кольца. Игнорируйте других, так как он явно не работает по тем же правилам, что и электрики

2019-07-02T17:15:02+01:00

Ответ дан 2 июля 2019 г.

CP Электрический

Ливерпуль • На сайте с 15 августа 2018 г. • 248 рабочие места, 100% положительный обратная связь

Варочная панель на собственной выделенной цепи, духовка может подключаться к ответвлению предохранителя на 13 ампер, при условии, что кухня имеет собственное кольцо и между всеми проводниками имеется непрерывность.

Ознакомьтесь с инструкциями производителя, которые точно вам расскажут!!!

Вот плита Bosch с такими же характеристиками, дайте гугл
Воспользуйтесь преимуществами многофункциональной электрической духовки Bosch HHF113BA0B. Эта встроенная духовка позволяет подобрать варианты приготовления в зависимости от блюда, которое вы готовите. Функция 3D Hotair обеспечивает равномерное распределение тепла до трех уровней одновременно, так что вы можете с легкостью приготовить несколько блюд.

Встроенный гриль

Наслаждайтесь приготовленными на гриле блюдами даже посреди зимы благодаря встроенному грилю. Приготовьте вкусный обед для всех или добавьте последние штрихи к ужину.

Обеспечьте безопасность детей

Этот прибор идеально подходит для семей с маленькими детьми, так как он оснащен замком на духовке, чтобы ваши любопытные дети не могли случайно обжечься. Готовьте ужин для всей семьи с полным спокойствием.

Экономьте на коммунальных услугах

Экономьте на коммунальных услугах благодаря энергоэффективному рейтингу HHF113BA0B. Эта духовка с классом энергопотребления A позволяет вам хранить дополнительные деньги в кошельке, когда приходят коммунальные услуги, а также не наносит вреда окружающей среде.

_________________________________________________

ЭЛЕКТРОМОНТАЖ: Этот продукт можно подключать к стандартной розетке на 13 А.

2019-07-02T22:55:01+01:00

Ответ дан 2 июля 2019 г.

ГМ Даббс

Бекслихит • На сайте с 27 окт. 2017 • 2 рабочие места, 100% положительный обратная связь

Печь может быть подключена к кольцевой магистрали через ответвление, хотя для этого потребуется внешняя изоляция от задней части корпуса или в шкафу наверху, чтобы снизить номинальный ток с 32 до 16 А для защиты печи от неисправности .

Я предполагаю, что это и индукционная плита, которая потребует, чтобы вся указанная нагрузка работала без отключения.
Две нагрузки должны поставляться отдельно из-за проблем с тяговой нагрузкой.

2019-07-01T15:20:02+01:00

Ответ дан 1 июля 2019 г.

Внутренний ремонт

Tadworth • На сайте с 3 февраля 2016 г. • 115 рабочие места, 99% положительных результатов обратная связь

Электрический душ мощностью 8 кВт можно подключить к 6-миллиметровому кабелю, потребляющему полный ток. Общая мощность вашей плиты и духовки составляет 8,2 кВт, и они используют полную мощность лишь время от времени. Вы будете в порядке, поставив оба на одну и ту же цепь плиты. Пригласите профессионала, чтобы подключить его, если вы не уверены.

2019-07-01T22:45:01+01:00

Ответ дан 1 июля 2019 г.
