Как правильно подключить автомат: сверху или снизу?

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Устройство автоматического выключателя

Конструктивно автомат состоит из электромагнитного и теплового расцепителей, объединенных в одном корпусе. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. При срабатывании, расцепитель приводит в действие подвижный контакт, и размыкает цепь. Искрогасительная камера, внутри которой находятся контакты, препятствует образованию дуги.

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные – фазный и нулевой.

Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение – установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2Номинал автоматического выключателяДопустимая подключаемая мощность
1.5 16 А 3.5 кВт
2.5 25 А 5.5 кВт
4.0 32 А 7.0 кВт
6.0 40 А 8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Подключение автоматических выключателей

Согласно требованиям ПУЭ, напряжение подается на неподвижный контакт прибора защиты. Неподвижный контакт автомата, как правило, находится сверху. На модульных, кроме того, изображена электрическая схема защитного устройства. По ней также можно определить, с какой стороны находится неподвижный контакт.

Хотя в сети переменного тока, сторона ввода (сверху или снизу) не влияет на работу автомата, такой способ подключения ведет к однообразию схематических решений распределительных щитов, что, как и любая унификация, упрощает работу электрика, сводит к минимуму вероятность ошибки.

Как правильно подключить автомат, сверху или снизу, и в чем разница?

На чтение 2 мин. Просмотров 104

Начинающие электрики, зачастую не знают, как правильно подключить автомат сверху или снизу. Они просто не видят в чем разница, и есть ли она на самом деле.

Как подать питание на автомат?

При подключении современной бытовой модели не имеет большого значения, будет ввод в автомат сверху или снизу.

Путаница с поиском правильного решения возникла по двум причинам:

  1. Старые советские модели имели особое устройство (фото ниже).

Верхние контакты были неподвижны, а сам корпус разборной (для обслуживания, чистки контактов и т.п.). В этом случае любой электрик знал, что верхние неподвижные контакты всегда под напряжением. Это был просто вопрос безопасности.

Современные вводные автоматы имеют совершенно иной вид. Их корпус может открываться лишь единожды — при подключении аппарата.

В случае неисправности такие устройства не ремонтируют, а меняют целиком. Поэтому здесь значения не имеет, как будет осуществлено подключение автомата в щитке — вряд ли кто-то будет его разбирать (вероятность травмирования минимальна).

  1. Есть ряд специальных устройств, которые устанавливаются в комплекте с автоматом, например, УЗО.

Вот для них правильное подключение имеет огромное значение. Но на корпус таких агрегатов обычно нанесена схема, в которой указаны точки для присоединения входа автомата и т.д.

И хотя, для самого автоматического выключателя не имеет значения, как будет подведен ток, споры между электриками ведутся до сих пор.

Мастера старой закалки, размахивая ПУЭ, настаивают на подключении исключительно сверху.

Вот только эта, без сомнения, полезная книга была издана еще во времена Советского Союза. Ее регулярно переиздают, но поправки в текст практически не вносятся. Большинство требований и нормативов остаются ориентированными на аппараты практически полувековой давности.

Так, можно ли подключать автомат снизу-вверх?

Среди профессиональных электриков считается хорошим тоном подключение автоматического выключателя именно сверху. Аппараты, подсоединенные снизу, они считают работой дилетантов-самоучек. Хотя на эксплуатации устройства и функционировании остальных приборов это никак не отражается.

Поэтому на всех промышленных объектах, в общественных местах и серьезных организациях все подобные аппараты подключены именно сверху.

Если же речь идет о прокладке электричества в собственной квартире или на любимой даче (где всей электрикой занимается хозяин дома, и никто кроме него там работать не будет), то можно делать так, как удобнее.

Но, если есть вероятность забыть или запутаться, то лучше (в целях собственной безопасности) все автоматические выключатели подключать сверху.

Как правильно подключать автомат - Морской флот

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте « Электрик в доме ». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что

питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения . Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2. 5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

  • Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

  • Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
  • Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

  • Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
  • В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
  • Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

  • Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

  1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
  2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.
  • Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

  • Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.
  1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
  2. Для этого зачистите не 1, а 2 см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фотоОписание
Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.

На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края.

Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.

Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.

Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.

Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы.

Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.

Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.

Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении?

На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.

Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяютразъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.

Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.


Видео в этой статье помогут в изучении темы.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Основной процесс

Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).

Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:

  1. Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!
  2. Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
  3. Жилы водных и исходящих проводников зачищаются на 8-10 мм.
  4. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
  5. Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
  6. После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
  7. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.

Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:

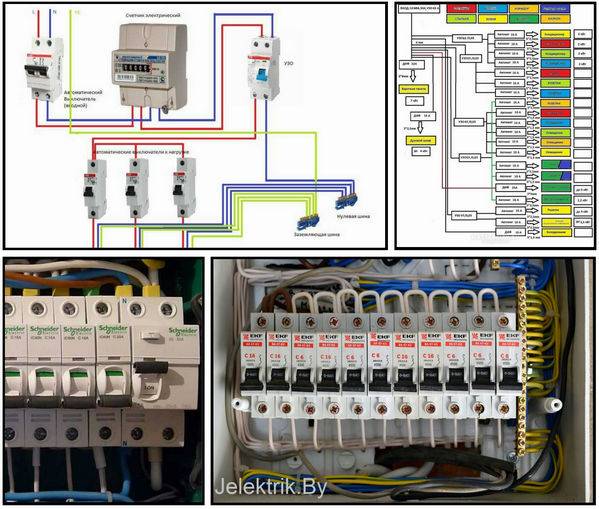

Схемы подключения

Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:


На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.

Похожие материалы:

3 правила как заменить автомат под напряжением и без

Рано или поздно, каждый из нас может столкнуться с моментом, когда приходит время заменить автоматический выключатель в электрощитке.

Случиться это может по разным причинам:

  • подгорели контакты
  • автомат перестал держать нагрузку
  • частые ложные срабатывания и т.д.
Наиболее распространенный случай - это выгорание контактов.

Если автомат у вас начал выбивать, а никаких следов его повреждения нет (почерневший корпус или подгоревшая изоляция на проводе), сначала найдите причину его срабатывания и никогда не спешите менять автомат на большую величину.

Запомните, что автоматы выбираются в первую очередь исходя из сечения подключенного к ним кабеля, и уже только потом смотрят на нагрузку.

Но если в вашем случае пришло все таки время замены, следует знать как это сделать правильно.

Рассмотрим два варианта:

  • замена автомата со снятием напряжения
  • замена под напряжением

Как заменить автомат в щитке

Выражение "замена автомата со снятием напряжения" означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.

После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.

Далее ослабляем винтовые зажимы на выключателе сверху и снизу.

Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.

Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.

Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.

Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.

Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.

Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.

Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.

Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.

Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.

Далее отводите провода в сторону и приступаете к демонтажу выключателя.

Как снять автомат с рейки

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.

Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.

Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.

Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.

Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.

Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.

Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.

Особенно это неудобно на двух и трехполюсных моделях. Приходится проявлять чудеса ловкости.

Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.

Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.

Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.

За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.

Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и "недотяжка" контактов.

Каждый зажим в таких устройствах нужно "тянуть" с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная - это попадание под зажимной контакт провода с изоляцией.

Вторая - подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые "орехи".

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.

Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.
Пригласите для этого дела опытных электриков.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило - работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе - работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье - вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

Пошаговая инструкция и опасности при замене

А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.

Менять вы его будете хотя и под напряжением, но без нагрузки. Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением.

Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.

Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить - легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится.

Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.

После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.

Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.

Вы заранее должны предвидеть и предотвратить эту ситуацию. Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.

Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.

Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.

Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.

И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.

Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.

После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.

Ваша задача - изолировать его любым доступным способом, пока вы будете менять автомат.

При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.

Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.

Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.

При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.

Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.

Такими подключают под напряжением вводной кабель на проводах СИП.

Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.

Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.

В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.

Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.

Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.

Все что осталось - это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.

Статьи по теме

Схема подключения автоматического выключателя

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

  1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
  2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
  3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
  4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
  5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Это интересно: Большой расход электроэнергии при электрическом отоплении

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены УЗО или дифференциальный автомат .

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

  1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
  2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
  3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Разметка мест установки электроприборов

   Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

  После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

  • В верхний зажимной контакт устанавливается нулевой провод.
  • В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

  1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
  2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
  3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
  4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
  5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно сечение кабеля. Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Схема подключения УЗО и автоматов

Чтобы защитить людей от поражения электротоком в электрических щитках устанавливаются автоматы и устройства защитного отключения. Эффективность работы защиты повышает специальная схема подключения УЗО и автоматов, предполагающая их совместное использование. Для того, чтобы правильно подключить защитные устройства, нужно знать характеристики проводов и кабелей электрической сети, а также суммарное значение мощности установленных приборов и оборудования.

Установка УЗО в квартире

Принцип работы устройства защитного отключения состоит в сравнении потенциалов дифференциального тока, проходящего через него. С этой целью значение потенциала постоянно измеряется на входе и выходе прибора. В нормальном состоянии векторные токи, проходящие в обоих направлениях по фазному и нулевому проводу, будут равны нулю.

В однофазных схемах электросетей такие измерения выполняются на двух проводниках, а в трехфазных их количество увеличивается на число фаз. Нужно знать принцип действия, перед тем как подключить УЗО в квартире и ввести его в эксплуатацию. Срабатывание защитного устройства произойдет в том случае, когда возникнет разница между входящим и выходящим током.

Для определенных видов оборудования это различие может быть ограничено определенными рамками. В некоторых случаях диапазон разницы потенциалом устанавливается произвольно, в разумных пределах. Сравнение токов производится дифференциальным трансформатором, входящим в состав защитного устройства.

Помимо утечки тока прибор срабатывает в следующих случаях:

  • Повреждена внешняя изоляция или проводники контактируют с заземленным корпусом.
  • Поменялись местами заземляющий и рабочий нулевой, а также фазный и нулевой проводники, после чего произошло касание их под напряжением.
  • Обрыв нулевого рабочего проводника, расположенного до и после защитного устройства.

Для решения проблемы, как подключить УЗО в щитке используется два провода. Первый проводит ток к нагрузке, а второй отводит ток от потребителя по внешней цепи. При появлении утечки возникает разница токов. Далее, сопоставляется фактическая утечка и ее допустимая величина. Если полученная разница будет выше номинального показателя, предусмотренного параметрами УЗО, то в этом случае срабатывает функция аварийного отключения. Таким образом, прибор защищает всю сеть, имеющуюся в квартире.

При выборе УЗО необходимо обращать внимание на его технические характеристики. Если в квартире проложена двухфазная электрическая сеть с напряжением 220 вольт, то вполне подойдет двухполюсное УЗО, в котором имеется фаза и ноль. Если же цепь состоит из трех фаз, тогда используется четырехполюсное устройство. Кроме того, необходимо учитывать значение тока отсечки, а также номинального и дифференциального тока. Эти показатели влияют на нормальную работу УЗО и своевременное отключение цепи.

Как подключить УЗО и автоматы в квартире

Для того, чтобы включить защитное устройство в общую цепь необходимо соблюдать определенный порядок действий. Подключение следует начинать с монтажа защитного устройства. Крепление УЗО производится с помощью встроенной DIN-рейки, расположенной в электрическом щитке. Защитное устройство удерживается с помощью тыльных защелок в специальных перфорированных отверстиях. Маркировка верхних и нижних клемм проводов фазы и нуля производится соответствующими буквами L и N. Вводный силовой кабель подключается сверху, а вывод к потребителям – снизу.

Схема подключения УЗО и автоматов осуществляется следующим образом:

  • Вначале производится соединение вводного автомата и наружного силового кабеля. При выборе автомата учитывается максимальный ток в соответствии с предполагаемыми нагрузками в конкретной квартире.
  • Далее устанавливается счетчик расхода электроэнергии. Через него происходит дальнейшая передача напряжения к верхним клеммам защитного устройства.
  • Из нижних клемм УЗО отходят кабели, соединяющиеся с нагрузками. Обязательным условием нормального функционирования защитного устройства является правильное соединение фазных и нулевых проводов.
  • Далее можно выполнять совместное подключение автоматов и УЗО.

Отдельно подключаются автоматы, предназначенные для защиты техники с большой мощностью. В данной схеме УЗО и автоматические выключатели соединяются между собой соответствующими фазными и нулевыми кабелями.

Подключение УЗО в двухфазную сеть

Основной целью УЗО является отключение техники и оборудования при утечке на корпус электрического тока. Эти приборы часто используются в старых домах и квартирах с двухфазной цепью и отсутствием заземления. В таких случаях правильное подключение УЗО зависит от разводки имеющейся электрической сети.

В первом варианте устанавливается одно защитное устройство, обеспечивающее одноуровневую защиту. Для этого подбирается УЗО с высокой мощностью из расчета общей нагрузки всех имеющихся потребителей. Выходные клеммы УЗО соединяются с автоматическими выключателями, после чего электрический ток подается на розетки, выключатели и к другим потребителям.

Данная схема подключение автомата и УЗО отличается простотой и компактностью. Она полностью компенсирует отсутствие обычного заземления. Однако, при выходе из строя любого электроприбора, подача электроэнергии полностью прекращается. Такая одноуровневая защита может устанавливаться отдельно для потребителей большой мощности, чтобы своевременно отключить в случае аварии. Как правило, в подобной схеме применяется УЗО двухполюсное на 15 ампер.

В другом варианте, использование многоуровневой защиты предусмотрено для каждого отдельного участка. Данная схема применяется совместно с заземлением. Несмотря на высокую стоимость и сложность подобных систем, они обладают серьезным преимуществом, делая автономным каждый участок. В этом случае отключается только одно устройство, а все остальные приборы продолжают нормально работать.

Таким образом, схема подключения УЗО и автоматов, обеспечивает нормальную работу всех приборов и оборудования, надежно защищает людей от поражения электротоком.

Как подключить группы УЗО с автоматами

В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.

Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.

Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:

  • УЗО следует устанавливать перед автоматическим выключателем.
  • При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
  • Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
  • Во время подключения электрическая сеть должна быть полностью обесточена.
  • Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
  • Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.

Как правильно подсоединить УЗО

Многие домашние мастера задумываются над вопросом, как правильно подключить и как расключить УЗО, не допустив при этом серьезных ошибок. Очень часто после монтажа работа защитного устройства происходит с нарушениями. Оно периодически отключается без видимых причин, когда утечки тока отсутствуют, а нагрузка находится в пределах нормы. Некоторые пользователи считают неисправным само устройство и покупают новый прибор.

Однако часто проблема заключается вовсе не в устройстве, а в неправильном монтаже и других ошибках, допущенных при подключении. Наиболее распространенной ошибкой считается соединение нулевого рабочего проводника с открытыми частями электроустановок. Ложное срабатывание происходит и при его соединении с нулевым защитным проводником. В некоторых случаях нагрузка ошибочно подключается к нулевому рабочему проводнику. В этом случае для УЗО ток нагрузки становится дифференциальным, что приводит к незапланированному срабатыванию устройства.

Особое внимание следует проявлять при подключении двух защитных устройств и более. Необходимо проверять выходные провода, избегать лишних перемычек и других неправильных соединений.

Характеристики автоматов ABB Sh302 C

Перейти в каталог

Описание двухполюсных выключателей ABB Sh302 C
Выбор автоматического выключателя
Маркировка автоматов ABB Sh302 C
Применение двухполюсных автоматов Sh302 C
Подключение автоматических выключателей
Технические характеристики выключателей Sh302 C
Таблица номинального тока Sh302 С
Преимущества

Описание двухполюсных выключателей ABB Sh302 C

Модульные двухполюсные выключатели ABB Sh302 C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Материал корпуса Sh302 C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.


Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.

Маркировка автоматов Sh302 C

Корпус автоматических выключателей серии Sh302 C содержит все необходимые маркировки, такие как:

  1. - производитель;
  2. - модель;
  3. - номинальный ток и тип характеристики срабатывания;
  4. - рабочее напряжение сети;
  5. - отключающая способность;
  6. - класс токограничения;
  7. - принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение двухполюсных автоматов Sh302 C

Модульные автоматические выключатели серии Sh302 C как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. Sh302 C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели Sh302 C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. Sh302 C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения автоматических выключателей Sh302 C:

Технические характеристики выключателей Sh302 C

Электрические характеристики
Стандарты Данные IEC/EN ГОСТ Р 50345-2010 (МЭК 60898-1)
Кол-во полюсов 2P
Характеристики срабатывания C
Номинальный ток In А 6...63 A
Номинальное напряжение Un IEC/EN 60898-1 В 2P: 400 В перем. 3P+N: 400 В перем.
Номинальное напряжение изоляции Ui IEC/EN 60898-1 В 440 В перем.(фаза-фаза)
Макс. рабочее напряжение UBmax. В 1P+N: 253 В перем. 3P+N: 440 В перем.
Мин. рабочее напряжение UBmax. В 12 В перем.
Номинальная частота f Гц 50 / 60 Гц
Номинальная наибольшая отключающая способность Icn IEC/EN 60898-1 кА 6
Класс ограничения энергии IEC/EN 60898-1 3
Категория перенапряжения IEC/EN 60898-1 III
Степень загрязнения IEC/EN 60898-1 2
Ном. импульсное выдерж. напряжение Uimp (1.2/50 ps) IEC/EN 60898-1 кВ 4 кВ (исп. напряжение 6.2кВ на уровне моря 5кВ на 2,000м
Испытательное напряжение изоляции IEC/EN 60898-1 кВ 2 кВ (50 / 60Гц, 1 мин.)
Механические характеристики
Корпус Группа изоляции II, RAL 7035
Рычаг Группа изоляции II, черный, опломбируемый
Индикация состояния контактов Маркировка на рычаге (I ON / 0 OFF)
Степень защиты IEC/EN 60529 IP20 / IPXXB, при использовании в боксе IP40
Электрическая износостойкость операция In > 32A: 10,000 цикл. (перем.)
Механическая износостойкость операция 20,000 цикл.
Устойчивость к ударному воздействию IEC/EN 60068-2-27 25 г - 3 удара - 11мс
Устойчивость к вибрации согласно IEC/EN 60068-2-6 5g- 20 циклов при 5.150.5 Гц с нагрузкой 0.8In
Тропическое исполнение IEC/EN 60068-2-30 C/RH 28 циклов 55 C/90-96% и 25 C/95-100%
Температура окружающей среды С -25 ... +55 C
Температура хранения С -40 ... +70 C
Температура калибровки расцепителя IEC/EN 60898-1 С 30 C
Установка
Клеммы Цилиндрические
Сечение проводников (сверху/ снизу) IEC/EN 60898-1 мм2
Момент затяжки IEC/EN Нм 2,8 Нм
Отвертка отвёртка Pozidrive № 2
Монтаж DIN 43880 На Din рейку 35 мм посредством системы быстрого крепления
Положение монтажа любое
Сторона подключения питания сверху и снизу
Габаритные размеры мм
Монтажный размер DIN 43880 Монтажный размер 1
Габаритные размеры (В x Г x Ш) мм 185 x 69 x 17.5 мм
Масса полюса г прибл. 115 г
Аксессуары
Использование доп. элементов нет

Таблица номинального тока Sh302 С

Кол-во полюсов Номинальный ток Кол-во модулей Серия Артикул производителя
In A 17,5 мм
2P 6 2 Sh302 C6 2CDS212001R0064
2P 8 2 Sh302 C8 2CDS212001R0084
2P 10 2 Sh302 C10 2CDS212001R0104
2P 13 2 Sh302 C13 2CDS212001R0134
2P 16 2 Sh302 C16 2CDS212001R0164
2P 20 2 Sh302 C20 2CDS212001R0204
2P 25 2 Sh302 C25 2CDS212001R0254
2P 32 2 Sh302 C32 2CDS212001R0324
2P 40 2 Sh302 C40 2CDS212001R0404
2P 50 2 Sh302 C50 2CDS212001R0504
2P 63 2 Sh302 C63 2CDS212001R0634

Преимущества

Компания «Фаворит-Электро» более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам .
Купив выключатели ABB Sh302 C в компании «Фаворит-Электро», вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей.

Глава 13. Настройка сетевых подключений виртуальной машины Red Hat Enterprise Linux 8

13.1. Понимание виртуальных сетей

Подключение виртуальных машин (ВМ) к другим устройствам и расположениям в сети должно облегчаться аппаратным обеспечением хоста. В следующих разделах объясняются механизмы сетевых подключений виртуальных машин и описываются параметры сети виртуальных машин по умолчанию.

13.1.1. Как работают виртуальные сети

Виртуальная сеть использует концепцию виртуального сетевого коммутатора.Коммутатор виртуальной сети - это программная конструкция, которая работает на хост-машине. Виртуальные машины подключаются к сети через виртуальный сетевой коммутатор. В зависимости от конфигурации виртуального коммутатора виртуальная машина может использовать существующую виртуальную сеть, управляемую гипервизором, или другой метод сетевого подключения.

На следующем рисунке показан виртуальный сетевой коммутатор, соединяющий две виртуальные машины с сетью:

С точки зрения гостевой операционной системы виртуальное сетевое подключение аналогично физическому сетевому подключению.Хост-машины рассматривают виртуальные сетевые коммутаторы как сетевые интерфейсы. При первой установке и запуске службы libvirtd она создает virbr0 , сетевой интерфейс по умолчанию для виртуальных машин.

Для просмотра информации об этом интерфейсе используйте утилиту ip на хосте.

 $  ip адрес показать virbr0
3: virbr0:  mtu 1500 qdisc noqueue state
 НЕИЗВЕСТНАЯ ссылка / эфир 1b: c4: 94: cf: fd: 17 brd ff: ff: ff: ff: ff: ff
 инет 192.168.122.1 / 24 brd 192.168.122.255 область действия global virbr0

По умолчанию все виртуальные машины на одном хосте подключены к одной виртуальной сети NAT-типа с именем по умолчанию , которая использует интерфейс virbr0 . Для получения подробной информации см. Раздел 13.1.2, «Конфигурация виртуальной сети по умолчанию».

Для базового доступа к сети только для исходящего трафика с виртуальных машин обычно не требуется дополнительная настройка сети, поскольку сеть по умолчанию устанавливается вместе с пакетом libvirt и автоматически запускается при запуске службы libvirtd .

Если требуются другие сетевые функции виртуальных машин, вы можете создать дополнительные виртуальные сети и сетевые интерфейсы и настроить виртуальные машины для их использования. В дополнение к NAT по умолчанию эти сети и интерфейсы могут быть настроены для использования одного из следующих режимов:

13.1.2. Конфигурация виртуальной сети по умолчанию

Когда служба libvirtd впервые устанавливается на хосте виртуализации, она содержит начальную конфигурацию виртуальной сети в режиме преобразования сетевых адресов (NAT).По умолчанию все виртуальные машины на хосте подключены к одной и той же виртуальной сети libvirt с именем по умолчанию . Виртуальные машины в этой сети могут подключаться к расположениям как на узле, так и в сети за пределами узла, но со следующими ограничениями:

  • Виртуальные машины в сети видны хосту и другим виртуальным машинам на хосте, но на сетевой трафик влияют брандмауэры в сетевом стеке гостевой операционной системы и правила сетевой фильтрации libvirt , прикрепленные к гостевому интерфейсу.
  • Виртуальные машины в сети, которые могут подключаться, не видны за пределами хоста. На исходящий трафик влияют правила NAT, а также брандмауэр хост-системы.

На следующей схеме показана конфигурация сети виртуальной машины по умолчанию:

Как использовать SSH для подключения к удаленному серверу в Linux или Windows

Введение

Удаленный доступ к машинам давно стал необходимостью, и мы едва ли можем представить, как бы это было, если бы мы не могли управлять компьютерами из удаленных мест.Существует множество способов установить соединение с удаленным компьютером в зависимости от используемой вами операционной системы, но наиболее часто используются следующие два протокола:

  • Secure Shell (SSH) для компьютеров под управлением Linux
  • Протокол удаленного рабочего стола (RDP) для компьютеров под управлением Windows

Эти два протокола используют клиентское и серверное приложения для установления удаленного соединения. Эти инструменты позволяют получать доступ и удаленно управлять другими компьютерами, передавать файлы и делать практически все, что вы можете делать, сидя перед машиной.

Предварительные требования

Прежде чем вы сможете установить протокол безопасного удаленного рабочего стола с удаленным компьютером, необходимо выполнить несколько основных требований:

  • Удаленный компьютер должен быть всегда включен и иметь подключение к сети.
  • Необходимо установить и включить клиентское и серверное приложения.
  • Вам нужен IP-адрес или имя удаленного компьютера, к которому вы хотите подключиться.
  • У вас должны быть необходимые разрешения для доступа к удаленному компьютеру.
  • В настройках брандмауэра необходимо разрешить удаленное соединение.

Что такое SSH?

Secure Shell, иногда называемый Secure Socket Shell , - это протокол, который позволяет вам безопасно подключаться к удаленному компьютеру или серверу с помощью текстового интерфейса.

Когда будет установлено безопасное соединение SSH, будет запущен сеанс оболочки, и вы сможете управлять сервером, вводя команды в клиенте на вашем локальном компьютере.

Системные и сетевые администраторы используют этот протокол чаще всего, а также все, кому необходимо удаленно управлять компьютером с высокой степенью защиты.

Как работает SSH?

Чтобы установить соединение SSH, вам понадобятся два компонента: клиент и соответствующий компонент на стороне сервера. Клиент SSH - это приложение, которое вы устанавливаете на компьютер, которое вы будете использовать для подключения к другому компьютеру или серверу. Клиент использует предоставленную информацию об удаленном хосте, чтобы инициировать соединение, и, если учетные данные проверены, устанавливает зашифрованное соединение.

На стороне сервера есть компонент, называемый демоном SSH, который постоянно прослушивает определенный порт TCP / IP для возможных запросов клиентского соединения. Как только клиент инициирует соединение, демон SSH ответит программным обеспечением и версиями протокола, которые он поддерживает, и они обменяются своими идентификационными данными. Если предоставленные учетные данные верны, SSH создает новый сеанс для соответствующей среды.

Версия протокола SSH по умолчанию для связи с сервером SSH и клиентом SSH - версия 2.

Как включить соединение SSH

Поскольку для создания SSH-соединения требуются и клиентский, и серверный компоненты, необходимо убедиться, что они установлены на локальном и удаленном компьютере соответственно. Инструмент SSH с открытым исходным кодом, широко используемый для дистрибутивов Linux, - это OpenSSH. Установить OpenSSH относительно просто. Для этого требуется доступ к терминалу на сервере и компьютеру, который вы используете для подключения. Обратите внимание, что в Ubuntu по умолчанию сервер SSH не установлен.

Как установить клиент OpenSSH

Прежде чем приступить к установке клиента SSH, убедитесь, что он еще не установлен. Во многих дистрибутивах Linux уже есть клиент SSH. На компьютерах с Windows вы можете установить PuTTY или любой другой клиент по вашему выбору, чтобы получить доступ к серверу.

Чтобы проверить, доступен ли клиент в вашей системе на базе Linux, вам необходимо:

  1. Загрузите SSH-терминал. Вы можете выполнить поиск по запросу «терминал» или нажать CTRL + ALT + T на клавиатуре.
  2. Введите ssh и нажмите Введите в терминале.
  3. Если клиент установлен, вы получите ответ, который выглядит следующим образом:
  имя пользователя @ host: ~ $ ssh

использование: ssh [-1246AaCfGgKkMNnqsTtVvXxYy] [-b bind_address] [-c cipher_spec]
[-D [bind_address:] порт] [-E файл_журнала] [-e escape_char]
[-F файл конфигурации] [-I pkcs11] [-i файл_идентификации]
[-J [user @] host [: port]] [-L адрес] [-l имя_входа] [-m mac_spec] [-O ctl_cmd] [-o option] [-p port] [-Q query_option] [- R-адрес] [-S ctl_path] [-W хост: порт] [-w local_tun [: remote_tun]]
[пользователь @] имя хоста [команда]

имя пользователя @ хост: ~  $

Это означает, что вы готовы удаленно подключиться к физической или виртуальной машине.В противном случае вам придется установить клиент OpenSSH:

  1. Выполните следующую команду, чтобы установить клиент OpenSSH на свой компьютер:
    sudo apt-get install openssh-client
  2. Введите свой пароль суперпользователя, когда его спросят.
  3. Нажмите Enter, чтобы завершить установку.

Теперь вы можете подключиться по SSH к любой машине, на которой установлено серверное приложение, при условии, что у вас есть необходимые привилегии для получения доступа, а также имя хоста или IP-адрес.

Как установить сервер OpenSSH

Чтобы принимать SSH-соединения, на машине должна быть серверная часть программного инструментария SSH.

Если вы сначала хотите проверить, доступен ли сервер OpenSSH в системе Ubuntu на удаленном компьютере, который должен принимать соединения SSH, вы можете попытаться подключиться к локальному хосту:

  1. Откройте терминал на сервере. Вы можете выполнить поиск по запросу «терминал» или нажать CTRL + ALT + T на клавиатуре.
  2. Введите ssh localhost и нажмите Enter.
  3. Для систем без установленного сервера SSH ответ будет выглядеть примерно так:
  username @ host: ~ $ ssh localhost
ssh: подключиться к хосту localhost порт 22: в соединении отказано имя пользователя @ хост: ~ $

Если это так, вам необходимо установить сервер OpenSSH. Оставьте терминал открытым и:

  1. Выполните следующую команду для установки сервера SSH:
  sudo apt-get install openssh-server ii.
  1. Введите свой пароль суперпользователя , когда его спросят.
  2. Введите и Y , чтобы продолжить установку после запроса места на диске.

Необходимые файлы поддержки будут установлены, и затем вы сможете проверить, работает ли SSH-сервер на машине, набрав эту команду:

  sudo service ssh статус

Ответ в терминале должен выглядеть примерно так, если служба SSH теперь работает правильно:

  имя пользователя @ хост: - $ sudo service ssh status
• ssh.service - сервер OpenBSD Secure Shell
Загружено: загружено (/lib/systemd/system/ssh.service; включено; предустановка поставщика: enab
Активен: активен (работает) с Fr 2018-03-12 10:53:44 CET; 1мин 22с назад Процесс: 1174 ExecReload = / bin / kill -HUP $ MAINPID (code = exited, status = 0 / SUCCES

Основной PID: 3165 (sshd)

Другой способ проверить, правильно ли установлен сервер OpenSSH и будет ли он принимать соединения, - это попытаться снова запустить команду ssh localhost в командной строке терминала.При первом запуске команды ответ будет похож на этот экран:

  имя пользователя @ хост: ~ $ ssh localhost

Подлинность хоста localhost (127.0.0.1) не может быть установлена. Отпечаток ключа ECDSA - SHA256: 9jqmhko9Yo1EQAS1QeNy9xKceHFG5F8W6kp7EX9U3Rs. Вы уверены, что хотите продолжить подключение (да / нет)? да
Предупреждение: «localhost» (ECDSA) постоянно добавлен в список известных хостов.

имя пользователя @ хост: ~  $

Введите да или y , чтобы продолжить.

Поздравляем! Вы настроили свой сервер для приема запросов на соединение SSH от другого компьютера
с использованием клиента SSH.

ТИП

Теперь вы можете редактировать файл конфигурации демона SSH, например, вы можете изменить порт по умолчанию для SSH-соединений. В командной строке терминала запустите эту команду:

  Судо нано / и т. Д. / Ssh / sshd_config

Файл конфигурации откроется в выбранном вами редакторе.В данном случае мы использовали Nano.

Если вам нужно установить Nano, запустите эту команду:

  sudo apt-get install nano

Обратите внимание, что вам необходимо перезапускать службу SSH каждый раз, когда вы вносите какие-либо изменения в файл sshd_config , выполняя эту команду:

  sudo service ssh перезапуск

Как подключиться через SSH

Теперь, когда у вас установлены клиент и сервер OpenSSH на каждой нужной машине, вы можете установить безопасное удаленное соединение с вашими серверами.Для этого:

  1. Откройте SSH-терминал на своем компьютере и выполните следующую команду: ssh your_username @ host_ip_address

    Если имя пользователя на вашем локальном компьютере совпадает с именем пользователя на сервере, к которому вы пытаетесь подключиться, вы можете просто ввести: ssh host_ip_address И нажмите Введите .

  2. Введите свой пароль и нажмите Введите . Обратите внимание, что во время набора текста вы не получите никакой обратной связи на экране. Если вы вставляете свой пароль, убедитесь, что он надежно хранится, а не в текстовом файле.
  3. Когда вы подключаетесь к серверу в первый раз, он спросит вас, хотите ли вы продолжить подключение. Просто введите да и нажмите , введите . Это сообщение появляется только на этот раз, поскольку удаленный сервер не идентифицирован на вашем локальном компьютере.
  4. Отпечаток ключа ECDSA добавлен, и вы подключены к удаленному серверу.

Если компьютер, к которому вы пытаетесь удаленно подключиться, находится в той же сети, то лучше использовать частный IP-адрес вместо общедоступного IP-адреса.В противном случае вам придется использовать только общедоступный IP-адрес. Кроме того, убедитесь, что вы знаете правильный TCP-порт, который OpenSSH прослушивает для запросов на соединение, и что настройки переадресации порта верны. Порт по умолчанию - 22, если никто не менял конфигурацию в файле sshd_config. Вы также можете просто добавить номер порта после IP-адреса хоста.

Вот пример запроса на соединение с использованием клиента OpenSSH. Также укажем номер порта:

  имя пользователя @ машина: ~ $ ssh phoenixnap @ 185.52.53.222 –p7654 [email protected] пароль:

Подлинность хоста 185.52.53.222 (185.52.53.222) не может быть установлена. Отпечаток ключа ECDSA - SHA256: 9lyrpzo5Yo1EQAS2QeHy9xKceHFH8F8W6kp7EX2O3Ps. Вы уверены, что хотите продолжить подключение (да / нет)? да
Предупреждение: Постоянно добавлено 185.52.53.222 (ECDSA) в список известных хостов.

имя пользователя @ хост: ~  $

Теперь вы можете управлять удаленной машиной с помощью вашего терминала. Если у вас возникли проблемы с подключением к удаленному серверу, убедитесь, что:

  • IP-адрес удаленной машины правильный.
  • Порт, который прослушивает демон SSH, не заблокирован брандмауэром или неправильно перенаправлен.
  • Ваше имя пользователя и пароль верны.
  • Программное обеспечение SSH установлено правильно.

Примечание: Если SSH отвечает сообщением «В соединении отказано», обратитесь к нашей статье «Как исправить ошибку SSH« Отказ в соединении »», чтобы узнать о возможных причинах и решениях.


Дополнительные шаги по SSH

Теперь, когда вы можете установить соединение с вашим сервером с помощью SSH, мы настоятельно рекомендуем сделать еще несколько шагов для повышения безопасности SSH.Если вы оставите настройку со значениями по умолчанию, вероятность взлома увеличивается, и ваш сервер легко может стать целью атак по сценарию.

Некоторые из предложений по усилению защиты SSH путем редактирования файла конфигурации sshd включают:

  • Измените TCP-порт по умолчанию, который прослушивает демон SSH. Измените его с 22 на что-то намного большее, например 24596. Убедитесь, что вы не используете номер порта, который легко угадать, например 222, 2222 или 22222.
  • Используйте пары ключей SSH для аутентификации для входа по SSH без пароля.Оба они более безопасны, а также позволяют входить в систему без использования пароля (что быстрее и удобнее).
  • Отключите вход на основе пароля на вашем сервере. Если ваш пароль будет взломан, это исключит возможность его использования для входа на ваши серверы. Прежде чем отключить возможность входа в систему с использованием паролей, важно убедиться, что аутентификация с использованием пар ключей работает правильно.
  • Отключите root-доступ к вашему серверу и используйте обычную учетную запись с помощью команды su - для переключения на пользователя root.

Вы также можете использовать оболочки TCP для ограничения доступа к определенным IP-адресам или именам хостов. Настройте, какой хост может подключаться с помощью TCP-оболочек, отредактировав файлы /etc/hosts.allow и etc / hosts.deny .

Обратите внимание, что разрешенные хосты заменяют запрещенные хосты. Например, чтобы разрешить SSH-доступ к одному хосту, вы сначала откажетесь от всех хостов, добавив эти две строки в etc / hosts.deny :

sshd: ВСЕ
ВСЕ: ВСЕ

Затем в файле etc / hosts.разрешить добавить строку с разрешенными хостами для службы SSH. Это может быть один IP-адрес, диапазон IP-адресов или имя хоста: sshd: 10.10.0.5, LOCAL .

Убедитесь, что информация в журнале всегда защищена, а безопасность применяется на нескольких уровнях. Используйте различные методы для ограничения доступа SSH к вашим серверам или используйте службы, которые будут блокировать любого, кто пытается использовать грубую силу для получения доступа к вашим серверам. Fail2ban - один из примеров такого сервиса.

VNC через SSH

Для пользователей, которые привыкли работать в графической среде рабочего стола с виртуальными сетевыми вычислениями (VNC), можно полностью зашифровать соединения с помощью SSH-туннелирования.Чтобы туннелировать соединения VNC через SSH, вам нужно будет запустить эту команду в терминале на вашем компьютере Linux или UNIX:

  $ ssh -L 5901: localhost: 5901 -N -f -l имя пользователя hostname_or_IP

Вот разбивка приведенной выше команды:

  • ssh : запускает клиентскую программу SSH на вашем локальном компьютере и обеспечивает безопасное соединение с SSH-сервером на удаленном компьютере.
  • -L 5901: localhost: 5901 : указывает, что локальный порт для клиента на локальном компьютере должен быть перенаправлен на указанный хост и порт удаленного компьютера.В этом случае локальный порт 5901 на локальном клиенте перенаправляется на тот же порт данного удаленного сервера.
  • -N : указывает только перенаправлять порты, а не выполнять удаленную команду.
  • -f : отправляет SSH в фоновый режим после ввода пароля, непосредственно перед выполнением команды. Затем вы можете свободно использовать терминал для ввода команд на локальном компьютере.
  • -l имя пользователя : введенное здесь имя пользователя будет использоваться для входа на указанный вами удаленный сервер.
  • hostname_or_IP : это удаленная система с VNC-сервером. Примером IP-адреса будет 172.16.0.5, а примером имени хоста будет myserver.somedomain.com.

Вы также можете подключиться к удаленному серверу через SSH-туннель с компьютера Windows с помощью PuTTY. В окне конфигурации PuTTY:

  1. Перейдите в Connection -> SSH -> Tunnels
  2. В поле Source port введите 5901
  3. В поле Destination введите localhost: 5901
  4. Начните сеанс SSH как обычно.
  5. Подключитесь к вашему серверу с помощью VNC-клиента по вашему выбору.

Что такое RDP?

Протокол удаленного рабочего стола (RDP) - это протокол, разработанный Microsoft. Он используется для удаленного контроля и управления машинами с операционной системой Windows.

В отличие от Secure Shell, соединения, устанавливаемые с помощью клиента RDP, предоставляют пользователю графический интерфейс, через который он может получить доступ к удаленному компьютеру и управлять им так же, как и своим локальным компьютером.
Использование служб удаленного рабочего стола, ранее известных как службы терминалов, позволяет сетевым и системным инженерам легко управлять удаленными компьютерами, подключенными к локальной сети или Интернету.

Это имеет свою цену. Если вы не используете виртуальную частную сеть (VPN), подключение через RDP будет гораздо менее безопасным, чем SSH, поскольку вы напрямую подключены к Интернету. Существует множество автоматизированных сценариев, которые постоянно ищут слабые места в вашем соединении, особенно для открытых портов, которые используются соединениями удаленного рабочего стола Windows.В этом случае настоятельно рекомендуется иметь надежные и безопасные пароли и регулярно их менять. Это не делает RDP-соединения безопасными, но менее уязвимыми.

Как работает протокол удаленного рабочего стола?

Подключение к удаленному рабочему столу Windows основано на довольно простой модели клиент-сервер с использованием протокола удаленного рабочего стола (RDP). После его включения серверная служба удаленного рабочего стола Windows начинает прослушивать запросы на подключение через порт 3389. Каждый раз, когда вы пытаетесь подключиться к серверу Windows, вам нужно будет указать действительное имя пользователя для учетной записи, которую вы используете для получения удаленного доступа. .Получив доступ к серверу, вы сможете управлять приложениями, передавать файлы между двумя компьютерами и практически выполнять любые задачи, которые вы можете выполнять локально с помощью данной учетной записи.

Независимо от того, какая у вас версия операционной системы Windows, вы сможете установить безопасное удаленное соединение с другим компьютером, поскольку клиент удаленного рабочего стола доступен по умолчанию. С другой стороны, к компьютеру можно получить удаленный доступ только в том случае, если он работает в редакции Pro, Enterprise или Server операционной системы Windows.Итак, мы можем сделать вывод, что RDP-соединения возможны только между компьютерами с ОС Windows на них.

Как включить соединение RDP

Для установки подключения удаленного рабочего стола к другому компьютеру по сети необходимо включить службу сервера удаленного рабочего стола Windows. Клиент удаленного рабочего стола интегрирован в системы Windows, готов из коробки и не требует какой-либо специальной настройки, прежде чем вы сможете подключиться к другому компьютеру под управлением Windows. Однако прием подключений к удаленному рабочему столу с других компьютеров по умолчанию отключен во всех версиях ОС Windows.

Если вы хотите удаленно подключиться к серверу через Интернет, а не через локальную сеть, вам необходимо принять во внимание несколько вещей, прежде чем включать эту услугу:

  • Перенаправление портов . Если вы не используете VPN, вам необходимо убедиться, что порты правильно перенаправлены на IP-адрес удаленного хоста. Проверьте настройки маршрутизатора, чтобы узнать, идет ли трафик на TCP-порт по умолчанию для протокола удаленного рабочего стола (порт 3389) на IP-адрес сервера, с которым вы хотите установить подключение к удаленному рабочему столу.Обратите внимание, что ваш сервер Windows в этом случае напрямую подключен к Интернету и уязвим.
  • Использование VPN . Это гораздо более безопасный вариант подключения к удаленному рабочему столу. Когда вы создаете виртуальную частную сеть на клиентском компьютере, вы сможете получить доступ ко всем службам, которые доступны только при использовании локального подключения.
  • Настройки межсетевого экрана . Убедитесь, что брандмауэр, который вы используете для удаленного компьютера, не блокирует подключение к удаленному рабочему столу.Вам необходимо открыть локальный порт для RDP, независимо от того, является ли он номером порта по умолчанию или настраиваемым.

Включение удаленного доступа в версиях Windows 7, 8, 10 и Windows Server

Процедура настройки удаленного рабочего стола и разрешения безопасных удаленных подключений к серверу или ПК с другого компьютера аналогична для всех версий операционных систем Windows. Я перечислю основные шаги для включения удаленного доступа к желаемой машине. Прежде чем начать, убедитесь, что вы приняли во внимание перечисленные выше примечания, касающиеся переадресации портов, VPN и настроек брандмауэра.


Шаг 1. Разрешить удаленные подключения

Перейдите к информации о компьютере на машине, на которой вы хотите разрешить удаленные подключения:

  1. Щелкните правой кнопкой мыши Компьютер или Этот ПК в зависимости от версии ОС Windows.
  2. Щелкните Свойства .
  3. Щелкните Удаленные настройки в левой части окна.
  1. Щелкните Разрешить удаленные подключения к этому компьютеру .Это должно автоматически добавить исключение брандмауэра удаленного рабочего стола. Кроме того, вы можете установить флажок «Разрешить подключения только с компьютеров, на которых запущен удаленный рабочий стол с аутентификацией на уровне сети (рекомендуется)» для дополнительной безопасности ваших сеансов RDP.
  1. Щелкните Применить , если вы хотите остаться на вкладке, или ОК , чтобы закрыть ее.

Шаг 2. Добавьте пользователей в список удаленных пользователей

Вам необходимо выполнить этот шаг только в том случае, если вы хотите разрешить пользователям, не являющимся администраторами, доступ к рассматриваемой машине.Если вы являетесь администратором, ваша учетная запись автоматически включается в список разрешенных пользователей, но вы его не увидите. Для выбора дополнительных пользователей:

  1. На показанном выше экране Remote settings нажмите Select Users…
  2. Нажмите Add в поле «Пользователи удаленного рабочего стола».
  3. Появится окно Select Users . Вы можете выбрать место для поиска, щелкнув Locations .
  4. В поле Введите имена объектов для выбора введите имя пользователя и щелкните Проверить имена .
  5. Когда вы найдете совпадение, выберите учетную запись пользователя и нажмите ОК .
  6. Закройте окно «Свойства системы», снова нажав ОК .

Существует не так много других параметров, которые можно изменить для настройки удаленного рабочего стола. При условии, что другие настройки не мешают подключению к удаленному рабочему столу, теперь вы можете удаленно подключаться и управлять этим компьютером.

Как использовать клиент подключения к рабочему столу

Использование клиента удаленного рабочего стола просто, и вам не нужно специально настраивать удаленный рабочий стол на локальном компьютере.Следующие шаги будут работать для всех версий Windows, начиная с Windows 7.


Шаг 1. Запустите блок подключения Destkop

На локальном компьютере с Windows найдите приложение «Подключение к удаленному рабочему столу». Вы можете найти его несколькими способами:

  1. В Windows 7 нажмите «Пуск» -> «Все программы», перейдите в папку «Стандартные» и нажмите «Подключение к удаленному рабочему столу». В Windows 10 нажмите «Пуск» и найдите папку «Аксессуары Windows», в которой также можно найти приложение «Подключение к удаленному рабочему столу».
  1. Нажмите «Пуск» и введите «Подключение к удаленному рабочему столу» в строке поиска. Вы получите результаты поиска, как только начнете печатать. Щелкните приложение, когда оно появится в списке.
  1. Нажмите клавиши Windows + R на клавиатуре, чтобы открыть окно «Выполнить». Введите mstsc и нажмите Enter в поле «Открыть:», чтобы запустить клиент удаленного рабочего стола.

Шаг 2. Введите IP-адрес или имя удаленного хоста

После запуска приложения «Подключение к удаленному рабочему столу» вы получите окно, в котором вы можете ввести имя или IP-адрес удаленной машины , к которой вы хотите получить доступ.

В поле Компьютер введите соответствующее имя или IP-адрес и щелкните Подключить .


Примечание: Если порт прослушивания по умолчанию для подключения к удаленному рабочему столу (порт 3389) был изменен на удаленном узле на другое значение, вам нужно будет указать его после IP-адреса.

Пример : 174.163.152.141:6200


В зависимости от ваших обстоятельств вам потребуется ввести либо частный , либо публичный IP-адрес удаленного хоста.Вот возможные сценарии:

  • Если клиентский компьютер и удаленный хост подключаются к одной и той же локальной сети , вы будете использовать частный IP-адрес хоста для подключения к удаленному рабочему столу.
  • Если вы используете виртуальную частную сеть ( VPN ) на клиентском компьютере для доступа к удаленному хосту, вы будете использовать частный IP-адрес хоста для подключения к удаленному рабочему столу.
  • Если клиентский компьютер подключается к удаленному узлу из другой сети через Интернет без VPN , вы будете использовать общедоступный IP-адрес .

Как найти IP-адрес и имя хоста

Есть много способов найти имя, общедоступный или частный IP-адрес компьютера, на котором вы хотите настроить службу удаленного рабочего стола. Вот самые быстрые и простые методы:

Чтобы определить частный IP-адрес компьютера:

  1. Найдите CMD в меню «Пуск» или нажмите Windows + R на клавиатуре, введите CMD и нажмите Enter, чтобы запустить командную строку.
  2. Введите ipconfig в командной строке и нажмите Enter.
  3. Вы увидите частный IP-адрес вашего компьютера в строке IPv4 Address .

Чтобы определить, какой общедоступный IP-адрес использует компьютер:

  1. В веб-браузере перейдите по адресу com или воспользуйтесь строкой поиска.
  2. Введите «what is my IP» или просто « my IP» и нажмите Enter.
  3. Вверху страницы Google покажет вам общедоступный IP-адрес, который использует ваш компьютер.Если это не работает для вашего региона, вы можете посетить первую веб-страницу в результатах поиска, и она покажет вам IP-адрес. Некоторые веб-сайты, такие как www.whatismyip.com, даже покажут вам ваш частный (локальный) IP-адрес.

Чтобы найти имя компьютера:

  1. Щелкните правой кнопкой мыши компьютер , или Этот компьютер , в зависимости от версии ОС Windows, которую вы используете.
  2. Щелкните
  3. Вы найдете полное имя своего компьютера в разделе «Имя компьютера, домен и параметры рабочей группы ».

Шаг 3. Ввод учетных данных RDP и завершение подключения

После того, как вы нажмете «Подключиться», появится полоса загрузки. Когда он завершит инициацию и настройку удаленного сеанса, вы увидите всплывающее окно, которое будет выглядеть примерно так:

  1. Введите пароль для выбранного имени пользователя. При необходимости вы можете использовать другую учетную запись и указать другое имя пользователя и пароль.
  2. Нажмите ОК , когда будете готовы, и вы получите предупреждение о сертификате безопасности.
  3. Щелкните Да , чтобы продолжить.

Примечание: Только один пользователь может войти в систему одновременно на компьютере Windows. Если кто-то другой использует машину, к которой вы пытаетесь получить удаленный доступ, этот пользователь должен отключиться. В таких случаях появится предупреждающее сообщение о входе в систему.


Вы не увидите рабочий стол удаленной машины. В зависимости от настроек разрешений учетной записи пользователя теперь вы можете выполнять любую операцию, которую вы можете, работая непосредственно перед ней.

Протокол удаленного рабочего стола. Дальнейшие действия

При настройке удаленного сервера или машины для приема подключений к удаленному рабочему столу важно принять меры предосторожности, касающиеся защиты RDP. Ваш сервер особенно уязвим, если вы обращаетесь к нему через Интернет.

Вот несколько советов, которые следует иметь в виду, если вы используете протокол удаленного рабочего стола для удаленного подключения к своим машинам:

  • Используйте встроенный VPN-сервер на вашем компьютере с Windows для дополнительной защиты вашего трафика.Это обеспечит более безопасный доступ к вашему серверу и службам Windows.
  • Установить уровень шифрования клиентского соединения . По умолчанию для этого параметра установлено значение «Не настроено». Вы можете включить его и принудительно установить высокий уровень шифрования для всех соединений между клиентами и серверами узлов сеансов удаленных рабочих столов. Мы не рекомендуем использовать настройку уровня шифрования «Совместимость с клиентом». Если оставить значение по умолчанию «Высокий» уровень шифрования, будет принудительно усилено 128-битное шифрование для данных, отправляемых от клиента на сервер и наоборот.Вы можете изменить эту конфигурацию с помощью редактора локальной групповой политики.
  • Используйте двухфакторную аутентификацию с помощью стороннего инструмента, такого как Duo Security. Установив Duo Authentication для входа в Windows, вы можете добавить двухфакторную аутентификацию для всех попыток входа в Windows или только для сеансов RDP.
  • Обеспечьте соблюдение правил брандмауэра , чтобы ограничить доступ открытых портов RDP к Интернету, особенно если вы используете порт TCP 3389 RDP по умолчанию. В Windows есть встроенный брандмауэр, доступ к которому вы можете получить из панели управления и дополнительно настроить для ограничения трафик на определенные порты и IP-адреса

Эти передовые практики для дополнительной защиты RDP помогут вам ограничить доступ к удаленному рабочему столу.Вы избежите большинства попыток несанкционированного входа в систему, не тратя слишком много времени на изменение конфигурации ваших машин.

Заключение

Шаги и процессы, перечисленные в этом руководстве, подходят для большинства пользователей и большинства версий операционных систем Linux и Windows.

Теперь у вас должна быть возможность Подключиться к удаленному серверу с Linux или Windows.

Конечно, есть много других методов для установления соединения между двумя удаленными компьютерами, но те, что описаны здесь, являются наиболее распространенными.

Телекоммуникации

Телекоммуникации Глава 7

Телекоммуникации, Интернет и архитектура информационных систем

7.1 Телекоммуникационные сети и их объем

Электронная трансмиссия информация на расстоянии, называемая телекоммуникациями, стала практически неотделимой из компьютеров: компьютеры и телекоммуникации вместе создают ценность.

Компоненты Телекоммуникационная сеть

Телекоммуникации средства электронной передачи информации на расстояния.Информация может быть в виде голосовых телефонных звонков, данных, текста, изображений или видео. Сегодня, телекоммуникации используются для организации более или менее удаленных компьютерных систем в телекоммуникационные сети. Сами эти сети управляются компьютерами.

A телекоммуникации сеть - это компоновка вычислительных и телекоммуникационных ресурсов для передача информации между удаленными точками.

Телекоммуникационная сеть включает в себя следующие компоненты:

1. Клеммы для доступ к сети

2. Компьютеры , которые обрабатывают информации и связаны между собой сетью

3. Телекоммуникационные линии которые образуют канал, по которому информация передается от отправляющего устройства к приемное устройство.

4. Телекоммуникации оборудование , облегчающее передачу информации.

5. Телекоммуникации программное обеспечение , управляющее передачей сообщений по сети.

Сфера телекоммуникаций Сети

Два основных типа телекоммуникационные сети можно различать с точки зрения их географический охват. Их:

1. Локальные сети

2. Глобальные сети

Локальная сеть (LAN): есть частная сеть, которая соединяет процессоры, обычно микрокомпьютеры, в пределах здания или на территории кампуса, состоящего из нескольких зданий.

Характеристики ЛВС: [Рисунок 7.3] [Слайд 7-5]

а. ЛВС - главный инструмент групповых вычислений

г. ЛВС обеспечивают высокую скорость связь в пределах ограниченной области и позволяет пользователям совместно использовать объекты (периферийные устройства), подключенные к нему.

г. Обычно включают вторичное запоминающее устройство большой емкости, на котором хранятся базы данных и прикладное программное обеспечение поддерживается, управляется микрокомпьютером, действующим как файловый сервер, который доставляет данные или программные файлы на другие компьютеры.

г. Оборудование (периферийное оборудование) может Включает оптическую память музыкального автомата и быстрые принтеры

e. Часто один из оборудование (периферийные устройства) в локальной сети - это аппаратное и программное обеспечение шлюза, обеспечивающее доступ пользователей сети к другим сетям.

ф. Другие участники группы могут подключаться к сети с удаленных объектов с помощью беспроводной связи.

г. Ссылки и оборудование ЛВС принадлежат компании-пользователю, и эти сети, как правило, намного быстрее, чем глобальные сети.

ч. ЛВС обычно состоят из сети микрокомпьютеров

Глобальная сеть (WAN): есть телекоммуникационная сеть, охватывающая большую географическую территорию.

Характеристики WAN: [Рисунок 7.4] [Слайд 7-6]

а. Информационная система вся организация может иметь иерархическую структуру. Архитектура системы WAN выглядит очень похоже на организационную диаграмму.

г. WAN соединяют все от миникомпьютеров подразделений до мэйнфреймов штаб-квартиры с множеством локальных микрокомпьютеры и терминалы, расположенные на удаленных объектах, подключенные, в свою очередь, к миникомпьютеры.

г. Глобальные сети обеспечивают основу через которую обмениваются данными все остальные узлы (компьютеры и терминалы).

г. WAN часто используют телекоммуникационные каналы и оборудование, предоставляемые специализированными поставщиками, называемые общими перевозчики.

e. WAN служат для соединения несколько локальных сетей и могут предоставлять определенные ресурсы большому количеству рабочих станций.

Столичные вычислительные сети (MAN) - это телекоммуникационные сети, которые соединяют различные локальные сети в пределах одного мегаполис, то есть примерно в 50-мильном диапазоне.

Характеристики WAN: [Рисунок 7.4]

а. Назначение MAN - соединить различные локальные сети в пределах мегаполиса, то есть в пределах примерно 50 - диапазон миль.

г. Как правило, скорость MAN такой же, как и в локальных сетях, и в них используется аналогичная технология.

Межорганизационная информация Системы - используются двумя или более компаниями.

Характеристики Межорганизационные информационные системы: [Рисунок 7.5]

а. Эти системы помогают нескольким фирмы обмениваются информацией, чтобы координировать свою работу, сотрудничать в совместных проектах, или продавать и покупать товары и услуги.

г. Интернет превратился в глобальная публичная сеть сетей

г. Некоторые межорганизационные системы используются в умственной работе

г. Может использоваться для подключения компьютеры фирмы к информационным системам ее клиентов, поставщиков и бизнеса партнеров, а также используются для выполнения бизнес-операций.

7.2 Телекоммуникационные линии

Телекоммуникационные ссылки могут быть реализованы с помощью различных средств связи, с соответствующим разнообразием характеристики. Главной особенностью среды является ее потенциальная скорость передачи, а также известная как пропускная способность канала , которая для целей передачи данных выражается в битах в секунду (бит / с). Альтернативный способ измерения пропускной способности канала передачи - полоса пропускания - диапазон частот сигнала, который может передаваться по каналу.

Шесть потенциальных СМИ задействованы для реализации телекоммуникационных каналов:

1. Витая пара

2. Коаксиальный кабель

3. Волоконно-оптический кабель

4. Наземные микроволновые печи

5. Спутниковая передача

6. Радиопередача

Три вышеуказанных трансмиссии СМИ классифицируются как управляемые среды, в которых сигнал движется по замкнутому пути. Управляемая среда требует проводки. В их числе:

1.Витая пара

2. Коаксиальный кабель

3. Волоконно-оптический кабель

Три вышеуказанных трансмиссии носители классифицируются как беспроводные носители - сигнал транслируется (излучается во многих направления) по воздуху или космосу и принимается через антенну. В их числе:

1. Наземные микроволновые печи

2. Спутниковая передача

3. Радиопередача

Характеристики Средства массовой информации:

Витая пара a Среда связи, состоящая из пары проводов.

Коаксиальный кабель a Среда связи, состоящая из относительно толстого центрального проводника, экранированного несколько слоев изоляции и второй провод под оболочкой кабеля

Волоконная оптика большой емкости коммуникационная среда, состоящая из множества нитей из чистого стекла с переносом данных сердцевина посередине, окруженная световозвращающим покрытием и защитной оболочкой.

Наземная микроволновая печь дальней связи с помощью микроволновых сигналов, распространяющихся по поверхности земли.

Форма спутниковой передачи СВЧ-передачи, в которой сигнал передается земной станцией на спутник, ретранслирующий сигнал на принимающую станцию.

Радиопередача беспроводная коммуникационная технология, которая передает голос или данные по воздуху, используя более низкую частотный диапазон, чем микроволны.

Примечание: скорость передачи сохраняется. при подъеме, особенно в области волоконной оптики. Сейчас мы движемся к глобальному инфраструктура гигабитных волоконно-оптических линий связи, основанная на цифровой передаче.В этом мультимедийная среда, данные, текст, голос, изображения и видео будут перемещаться со скоростью миллиарды бит в секунду.

Аналоговый и цифровой Связь [Рисунок 7.8] [Слайд 7-7]

Большинство строк в Телефонные системы мира на данный момент аналоговые . Сигналы передается в виде непрерывных волн. Это удовлетворительный способ передачи голоса, но цифровой данные, отправляемые компьютерами (последовательности импульсов, представляющие нули и единицы), должны быть преобразованы в аналоговый сигнал для передачи по аналоговой линии.В этом случае аналоговые данные должны быть конвертируются обратно в цифровую форму перед записью в память принимающего компьютера. В преобразование данных из цифровой формы в аналоговую для передачи, а затем обратно в цифровой на приемном конце осуществляется парой интерфейсных устройств, называемых модемами ( mo dulator- dem odulator).

Телекоммуникации на базе модема создали серьезное узкое место в среде, где компьютеры и периферийные устройства скорости резко увеличились.Решение сквозное цифровое коммуникации, в которых сигналы отправляются как потоки импульсов включения / выключения. Цифровые линии способный к гораздо более быстрой связи, а цифровые схемы теперь дешевле аналоговых. Все новое оборудование, устанавливаемое сейчас в телефонных сетях, действительно цифровое.

Тенденция: наблюдается сдвиг в сторону цифровые телекоммуникации имеют место во всем мире. Цифровая система для телекоммуникации, называемые TI carrier , широко используются в некоторых частях телефонная сеть.

Будущее: интегрированные услуги Цифровая сеть (ISDN) - полностью цифровая телекоммуникационная сеть, стандартизированная международный комитет. Хотя услуги ISDN доступны в некоторых регионах, в том числе Ожидается, что на большей части территории США всемирная сеть ISDN начнет функционировать не раньше, чем через год. 2000.

Как снизить затраты на Телекоммуникационное мультиплексирование и сжатие сигналов

С географической распространение информационных систем, увеличение объемов передачи и переход к мультимедиа, затраты на телекоммуникации являются серьезной проблемой для бизнеса.Два основные методы снижения этих затрат:

1. Мультиплексирование - совместное использование канал большой емкости по количеству передач

2. Сжатие сигнала - использование соединение более эффективно за счет удаления избыточности из сигнала.

Мультиплексирование

Характеристики мультиплексирования:

1. Имеется экономия масштаб в телекоммуникационных системах: чем выше емкость системы, тем ниже единица измерения стоимость трансмиссий.

2. Множество индивидуальных передач может совместно использовать физический канал с помощью различных методов, которые вместе называются мультиплексированием .

3. Мультиплексирование объединяет несколько передачи с меньшей пропускной способностью в одну передачу, которая разделяется на приеме конец.

Сжатие сигнала

Характеристики сигнала сжатие:

1. Сжатие сигнала - это снижение потребности в пропускной способности канала за счет удаления избыточности из сигнала.

2. Для уменьшения передачи потребности, мы можем удалить избыточность на сайте отправителя, передать сжатый сигнал, а затем восстановите сигнал на принимающей стороне.

3. Компрессия впечатляет. влияние на потребности в передаче мультимедиа.

7.3 Компьютерные сети

Компьютерные сети различаются область из относительно медленных глобальных сетей, используемых для передачи сообщений через обширные географические расстояния до очень быстрых локальных сетей, которые могут соединять компьютеры, расположенные в том же здании.Разработчики системы могут выбрать одну из нескольких схем для соединение сетевых узлов в зависимости от требований организации. Есть несколько способов установить соединение между отправителем и получателем сообщения.

Сетевые топологии

Компьютеры, переключатели и терминалы, соединенные сетевыми соединениями, вместе называются узлами . В цель сетевого управления - обеспечить соединение между узлами, которым необходимо общаться.Расположение узлов и каналов в сети называется топологией . Возможны самые разные схемы, каждая из которых имеет свои преимущества и недостатки. Топология сети должна соответствовать структуре организационного подразделения, которое будет использовать сеть, и эта топология также должна быть адаптирована к коммуникационному трафику устройства. шаблоны и способ хранения баз данных, чтобы облегчить доступ к их.

Следующие топологии являются наиболее широко используются:

1.Иерархическая сеть

2. Star Network

3. Кольцевая сеть

4. Автобусная сеть

Иерархическая сеть: [Рисунок 7.4]

а. Корпоративный хост-компьютер (часто мэйнфрейм), миникомпьютеры подразделения или мощные рабочие станции и рабочая группа поддержка через микросхемы.

г. Эта топология соответствует организационная структура многих фирм и до сих пор часто используется в глобальных сетях.

г. Рабочие станции пользователей могут быть, в свою очередь, соединены между собой с использованием одной из топологий LAN.

г. Отказ хоста не отключите разделенную обработку, которая является отказоустойчивой функцией.

e. Экономическая эффективность микро и растущее значение групповой работы заставляет некоторые сокращающиеся фирмы отходить от иерархические сети для клиент-серверных вычислений.

Звездная сеть: [Рисунок 7.9a]

а. В звездообразной сети концентратор компьютер или коммутатор (например, УАТС) соединяет несколько рабочих станций.

г. Компьютер в хабе действует в качестве сетевого сервера, обеспечивающего доступ к общей базе данных и программному обеспечению.Все обмен данными между рабочими станциями должен осуществляться в этом центральном режиме.

г. Звездная сеть скорее легко управлять и расширять, поскольку в обоих случаях в основном один центральный узел влияет на расширение обрабатывающей способности.

г. Центральный узел - это локус уязвимости: он может быть перегружен или может выйти из строя, отключив всю сеть.

Кольцевая сеть: [Рисунок 7.9b]

а. Каждый узел в кольцевой сети подключен к двум своим соседям.

г. Узлы обычно близкие для другого; эта топология часто используется в локальных сетях.

г. Когда один узел отправляет сообщение другому, сообщение проходит через каждый промежуточный узел, который восстанавливает сигнал, поскольку сигналы ухудшаются при передаче.

г. Если узел выходит из строя, кольцо не обслуживается, если кольцо не содержит двух каналов, передающих в противоположных направлениях.

Шинная сеть: [Рисунок 7.9c]

а. Узлы в автобусной сети подключены к общему каналу, например коаксиальному кабелю.Такое расположение используется в локальных сетях.

г. Неисправное устройство не повлиять на остальную часть сети; выход из строя самой шины, естественно, подводит сеть вниз.

Коммутация в сетях

Многие пользователи могут быть подключены к одновременно с сетью каналов связи. Коммутационные устройства устанавливать соединения между узлами, которым необходимо обмениваться данными по сети. Главный методы переключения включают:

1.Схема коммутации

2. Пакетная коммутация

3. Быстрая коммутация пакетов

Коммутация цепей:

1. Схема коммутации техника используется в телефонной сети.

2. Каналы связи подключены к коммутационным центрам, которые подключаются от одного узла к другому по запросу.

3. Схема установлена. на все время общения

4. Схема коммутации подходит для передачи файлов и аналогичных более длинных передач

Пакетная коммутация: [рисунок 7.10]

1. Пакетная коммутация особое значение для передачи данных из-за его скорости и превосходных использование каналов связи при работе с Abursty, @ прерывистым, трафиком. Действительно, передача данных включает короткие всплески активности компьютера или терминала, когда данные отправляются, за которыми следуют длительные периоды отсутствия передачи.

2. Предложения коммутации пакетов гибкость в подключении к сети. Он используется в большинстве общедоступных сетей передачи данных. предоставляются перевозчиками с добавленной стоимостью.

3. При коммутации пакетов сообщения делятся в источнике на блоки фиксированной длины, называемые пакетами , которые также включают биты, идентифицирующие получателя. Обычно пакет содержит 128 байтов данные.

4. Каждый пакет может быть передается независимо, с маршрутизацией, определяемой на каждом узле, через который проходит пакет (в отличие от коммутации каналов, где маршрут заранее определен).

Быстрая коммутация пакетов:

Традиционная коммутация пакетов проверяет каждый пакет на наличие ошибок на каждом узле, через который проходит пакет.Современный телекоммуникационное оборудование гораздо более бесшумное, чем то, для которого коммутация пакетов изначально был разработан. Чтобы воспользоваться этим преимуществом, две технологии быстрой коммутации пакетов вводятся:

Frame Relay: быстрый пакет коммутация, которая проверяет пакет на наличие ошибок только на входных и выходных узлах телекоммуникационная сеть, что сокращает задержку передачи.

Реле ячейки: (асинхронный режим передачи или ATM) передает очень короткие пакеты фиксированной длины, называемые ячеек через быстрые локальные или глобальные сети.

7.4 Протоколы связи в Компьютерные сети

Правила связи, называемые протоколами , позволяют разным аппаратным и программным средствам обмениваться данными по одной сети.

Сетевые протоколы [Рисунок 7.11] [Слайд 7-8]

Компьютерные сети существуют для обеспечивать связь между различными компьютерами и устройствами доступа. Для обеспечения упорядоченного связь по сети, все узлы в сети должны следовать набору правил набрал протоколов .Эти правила сложны. Они выходят из электрического подключение к сети и формат сообщения, вплоть до взаимодействия между прикладными программами, работающими на разных узлах.

Объясните ученикам, что с глобализация телекоммуникаций, Международная организация по стандартизации (ISO) разработал модель OSI для организации протоколов. Открытая система подход открывает поле для широкого круга конкурирующих поставщиков, что дает преимущества пользователей, чтобы убедиться, что они не привязаны к закрытой, проприетарной структуре протокола конкретного производителя.

1. Предоставляет как пользователям, так и поставщикам гибкость в соответствии со стандартом.

2. Пользователи могут выбрать протокол для любого уровня модели, если протокол выполняет необходимые услуги и обеспечивает такой же интерфейс для соседних слоев.

3. Если необходимо изменить слой, необходимо изменить только аппаратное или программное обеспечение, реализующее этот уровень.

4. Уровень протокола в одном узле взаимодействует с соответствующим слоем в другом.

Таблица 7.2 объясняет функции семи уровней протокола в модели OSI. В их числе:

Слой и его Функция

1. Физический Обеспечивает доступ к телекоммуникационной среде и обеспечивает передачу бита. поток через это

2. Канал передачи данных Обеспечивает безошибочную передачу кадров (блоков) данных по сетевому каналу

3. Сеть Направляет сообщения (или пакеты) от источника к месту назначения, выбирая соединительные ссылки

4. Транспорт Обеспечивает надежное сквозное соединение между двумя взаимодействующими узлами. Когда пакет используется коммутация этот уровень разбивает сообщение на пакеты

5. Сессия Устанавливает, поддерживает и завершает соединение (сеанс) между двумя приложениями. работает на взаимодействующих узлах. Сеанс длится, например, от длительного до определенного приложение к выходу из системы.

6. Презентация Обеспечивает любые необходимые преобразования отправляемого символа (шифрование / дешифрование, сжатие / распаковка или преобразование кода символов).Выдавать запросы на создание и завершение сеанса на сеансовом уровне

7. Заявление Предоставляет услуги по взаимодействию прикладных программ; примеры включают передачу файлов, запуск удаленной программы, выделение удаленного периферийного устройства и обеспечение целостности удаленного базы данных.

Получены два набора протоколов важность:

SNA - Системная сеть IBM Архитектура.

- его функции нарушены на пять уровней, в основном выполняющих функции пяти средних уровней OSI.

TCP / IP - Управление передачей Протокол / Интернет-протокол

- его функции нарушены на пять слоев. TCP предоставляет услуги более высокого уровня при подключении взаимодействующих приложений, в то время как IP обеспечивает низкоуровневые функции маршрутизации и адресации, управление пакетами через Интернет.

Межсетевые соединения

По мере роста потребностей в общении, подключение к сети становится серьезной проблемой, поскольку пользователи хотят получить доступ к удаленному компьютеру.Такие шлюзы, как маршрутизаторы и мосты, помогают решить проблему.

Взаимосвязь между двумя однотипные сети образуются относительно простым мостом , реализовано аппаратно и программно. Взаимосвязь между разнородными сетями, для Например, LAN и WAN достигается с помощью более сложного маршрутизатора . А маршрутизатор - это устройство, которое принимает сообщения в формате, созданном одной из сетей, и переводит их в формат, используемый другим.

7.5 Локальные сети

Организации малых и крупных использовать быстрые локальные сети (ЛВС) для соединения персональных компьютеров и, таким образом, основной инструмент рабочей группы.

Локальная сеть: рабочее место для рабочей группы

ЛВС соединяет компьютеры в пределах одного объекта, такого как офисное здание, производственный план или корпоративный или университетский городок.

Характеристики локальной сети включают:

1.Его объем обычно измеряется в футах

2. Скорость связи очень высока. высокий

3. Используется как местное средство вычисления и связь между пользователями в крупных фирмах

4. В собственности организации

5. Дайте чувство контроля и гибкость для удовлетворения требований конечных пользователей

LAN дает своим пользователям следующие возможности:

1. Пользователи могут делиться ресурсами, например, быстрый принтер или база данных

2.Пользователи могут сотрудничать общаются по своей локальной сети. Этому сотрудничеству может способствовать групповое ПО, которое запускает в локальной сети

3. Пользователи могут получить доступ к другим сети внутри компании или за ее пределами через мосты и маршрутизаторы

Есть два основных LAN дизайны :

1. Одноранговая сеть - периферийные устройства расположены на терминалах, и системное администрирование в значительной степени оставлено на усмотрение пользователей

2. Серверные сети - совместно используемые ресурсы размещаются на выделенном сервере, который управляет данным ресурсом от имени пользователя рабочие станции, совместно использующие ресурс (файловый сервер, сервер печати, шлюз, оптический диск сервер).Большинство серверов предназначены для выполнения своих задач; используя их как рабочие станции ухудшает производительность сети.

Локальные сети на основе частных Филиальные биржи: [Рисунок 7.12]

Компания с большим количеством телефоны (от 50 до более 10 000) часто выбирает владение компьютером на базе частных телефонная станция (PBX), электронный коммутатор, соединяющий его телефоны и обеспечивает подключение к общедоступной сети.

Характеристики АТС:

1.Дает компании контроль над использование своей телефонной системы и предлагает множество функций, таких как вызов пересылка или голосовые сообщения.

2. Может использоваться как выключатель для передачи данных

3. Многие новые АТС используют цифровые технологии, устраняющие необходимость в модемах, и выполнять преобразования, необходимые для обеспечения возможность соединения между различным оборудованием и телекоммуникационными линиями.

4. Простота подключения нового рабочая станция к сети.

5. Скорости сетей на базе АТС ограничены

7.6 Клиент-серверные вычисления

Важное текущее развитие в организационных вычислениях - сокращение - переход с платформ на основе от мэйнфреймов и миникомпьютеров до микрокомпьютеров. Эти архитектуры на основе модели клиент / сервер.

Характеристики клиент / сервер вычисления:

1. Обработка заданного приложение разделено между несколькими клиентами, обслуживающими отдельных пользователей, и одним или больше серверов - обеспечение доступа к базам данных и выполнение большей части вычислений.

2. Основная цель клиента - для предоставления графического пользовательского интерфейса пользователю

3. Основная задача сервера - для предоставления общих услуг клиентам

4. В клиент-серверных вычислениях, отдельные приложения фактически написаны для работы на нескольких компьютерных платформах, чтобы преимущество своих возможностей

5. Клиент-серверные вычисления сложно реализовать

Наиболее часто используемые модели клиент-серверные вычисления:

1.Двухуровневая архитектура

2. Трехуровневая архитектура

Характеристики двухуровневого Архитектура: [Рисунок 7.13a]

1. Клиент проводит презентацию Сервисы. Он отображает графический интерфейс и запускает программу, которая определяет, что происходит, когда пользователь выбирает пункт меню.

2. Сервер управляет доступом в базу

3. Клиенты отправляют удаленную процедуру вызовы для активации определенной логики приложений на сервере

Характеристики трехуровневого Архитектура: [Рисунок 7.13b]

1. Запускается сервер приложений. большая часть логики приложения, при этом рабочая станция пользователя отвечает за отображение на передняя часть и сервер базы данных, обеспечивающий серверы баз данных в задней части. Задача состоит в том, чтобы распространить приложение таким образом, чтобы снизить общие затраты на оборудование, в то время как минимизация сетевого трафика

Проблемы клиент / сервер вычисления:

1. Привлекателен с точки зрения цена их приобретения по отношению к их результатам

2.Переносит управление вычислениями из центров обработки данных в зоны конечных пользователей

3. Программное обеспечение сложное и дорого поддерживать

4. Создание значительного трафика в магистральной сети фирмы, которая соединяет клиентов и серверы

5. Может выполняться в локальной сети и Среды WAN

7.7 Глобальные сети

Глобальные сети - это фундаментальная инфраструктура организационных вычислений. Эти дальние в телекоммуникационных сетях используется различное оборудование, поэтому дорогие каналы могут использоваться эффективно.Предложения обычных операторов связи и поставщиков услуг с добавленной стоимостью услуги могут быть объединены с частными сетями для создания общей организационной сеть.

Телекоммуникационное оборудование для Глобальные сети [Рисунок 7.15] [Слайд 7-9]

WAN включают оборудование, которое контролирует передачу сообщений и позволяет делиться ссылками между несколькими переводы.

Хост-компьютер

WAN имеет мощный хост компьютер. Хост запускает системную программу, называемую телекоммуникационным монитором, которая обрабатывает входящие сообщения, передавая их в соответствующие прикладные программы, и принимает исходящие сообщения от приложений, чтобы передать их в сеть.

Интерфейсный процессор

Освобождает главный компьютер от большинство задач связано с управлением сетью. Под управлением собственного программного обеспечения интерфейсный процессор принимает сообщения, поступающие из сети, и маршрутизирует исходящие сообщения по назначению. Выполняет необходимые преобразования кода, шифрует и дешифрует защищенные сообщения и выполняет проверку ошибок, чтобы хост имел дело с сообщениями Aclean @.

Контроллер кластера

Управляет несколькими терминалами, соединяя их с одним телекоммуникационным каналом, и выполняет коммуникационные задачи для их, например форматирование экрана, преобразование кода и проверка ошибок.Кластерный контроллер может также позволить терминалам совместно использовать высокоскоростной принтер и может обрабатывать электронную почту среди терминалов кластера.

Мультиплексор

Объединяет данные, которые терминалы отправить ему по локальным низкоскоростным каналам в единый поток. Тогда этот поток передается по высокоскоростному каналу связи и разделяется другим мультиплексор на противоположном конце канала.

Концентратор

Комбинированная трансмиссия от несколько более медленных терминалов, которые работают в пакетном режиме, в единый поток передачи для которого требуется звено с меньшей скоростью, чем сумма скоростей всех терминалов комбинированный.Концентратор хранит сообщения от терминалов и пересылает их, когда это необходимо.

Коммутаторы

Устанавливает связи между узлы, которым необходимо обмениваться данными.

Терминалы доступа

Включите различные тупые терминалы без мощности обработки и интеллектуальные терминалы с производительностью обработки, например, персональные компьютеры.

Где находятся помещения для широкого Откуда приходят компьютерные сети?

Некоторые сетевые объекты принадлежат организациям пользователей, другие могут быть сданы в аренду или просто использованы на оплата по мере использования.К типичным объектам, принадлежащим фирмам-пользователям, относятся рабочие станции, хост-компьютеры и интерфейсные процессоры. Основные провайдеры телекоммуникаций ссылки и услуги являются распространенными операторами связи и поставщиками расширенных услуг с добавленной стоимостью. сети. К ним относятся:

1. Обычные перевозчики

2. Поставщики добавленной стоимости сети

3. Частные и частные линии сети

Обычные перевозчики

Компании имеют лицензию правительство страны для предоставления телекоммуникационных услуг населению.Обширный, огромный большинство обычных операторов связи предоставляют телефонные услуги. Эти перевозчики предлагают использование обширная телекоммуникационная инфраструктура, то есть средства для передачи голосовые сообщения и сообщения с данными.

Общие перевозчики предлагают услугу называется виртуальная частная сеть , где пользовательская фирма может приобрести гарантированно доступ к объектам с указанными возможностями, такими как скорость передачи и доступ точки.

Поставщики добавленной стоимости Сети

Аренда поставщиков с добавленной стоимостью объектов у общих операторов связи и предоставляют телекоммуникационные услуги своим собственным клиенты.Эти поставщики увеличивают стоимость базовой инфраструктуры, предоставляемой общими перевозчик. сетей с добавленной стоимостью (VAN), предоставляемые поставщиками, обеспечивают услуги сверх тех, которые предоставляются обычными операторами связи.

Частные и частные линии Сети

Вместо использования службы, которая должен быть разделен с другими, фирма может арендовать свои собственные частные линии или целые сети от перевозчиков. Это может иметь экономические преимущества по сравнению с использованием VAN, а также обеспечить более быструю и безопасную связь.

7.8 Интернет и Электронная торговля

Интернет изменил лицо индивидуальных и организационных вычислений. Благодаря возможностям, предлагаемым Интернет и Интернет, электронная коммерция расширяет сферу своей деятельности.

Настоящее и будущее Интернет

Интернет есть глобальная сеть компьютерных сетей без централизованного управления, ставшая современное информационное шоссе[email protected]

Характеристики интернета:

1. Он работает в децентрализованном моды рядом общественных организаций, основной из которых является Интернет Общество.

2. Это средство коммуникация, источник информации и развивающееся средство электронной коммерции.

3. Основное препятствие на пути к развитием стала ограниченная пропускная способность звеньев, соединяющих сети.

Средства связи и Информационный доступ

Интернет предоставляет несколько основные средства, которые организации могут использовать как для внутренних, так и для межорганизационный обмен информацией и коммуникация.

Основные категории Использование Интернета включает:

1. Связь

Электронная почта (E-mail) способствует быстрому обмену информацией и идеями, а также является средством Интернета в Широчайшее использование. Электронную почту можно использовать для индивидуального общения или для участия в более крупных коммуникационные форумы (группы новостей).

2. Доступ к информации:

Интернет обеспечивает доступ к крупнейшее организованное (свободно) хранилище информации на Земле: собрание электронные документы, хранящиеся на сайтах по всему миру.Основная проблема - найти Информация. Чтобы решить эту проблему, были разработаны поисковые машины в Интернете. Примеры включать сайты Gopher, используя индексы, такие как Veronica, или через WAIS (Wide Area Information Сервис) поиск по ключевым словам.

Всемирная паутина

Всемирная паутина (или просто, Интернет) - это информационная служба, доступная через Интернет, обеспечивающая доступ к распространять электронные документы по гиперссылкам.

Характеристики сети:

1.Вырос из необходимости ученых, которые хотели обмениваться информацией и сотрудничать из географически рассредоточенные локации.

2. Это система клиент / сервер. Интернет - это совокупность электронных сайтов, хранящихся на многих тысячах серверов по всему миру. мир. Каждый сайт состоит из домашней страницы и часто других страниц, хранящихся вместе с ней. Страницы содержат гиперссылки на связанные страницы, обычно хранящиеся на других сайтах.

3. Доступ в Интернет осуществляется через клиентская программа, известная как браузер .Браузер отправляет необходимые страницы в Интернет, интерпретирует направления форматирования на извлеченной странице и отображает страницу соответственно на экране.

4. Чтобы получить доступ к веб-сайту, вы предоставить браузеру идентификатор сайта, известный как URL-адрес (унифицированный указатель ресурсов).

5. A поисковая машина это веб-средство, которое хранит свою собственную информацию о документах, доступных на Интернет.

Электронная торговля

Электронная коммерция - это обмен деловой информацией, поддержание деловых отношений и ведение бизнеса транзакции посредством телекоммуникационных сетей.Проще говоря, электронная коммерция ведет бизнес в электронном виде, заменяя большую часть бумажной и телефонной работы на компьютерный обмен информацией и транзакциями. Интернет и Интернет в в частности, становятся основным средством для этого нового способа ведения бизнеса.

Некоторые потенциальные применения включают:

1. Создание электронного сайт в сети для продвижения вашего бизнеса

2. Интернет-магазины

3. Реклама в часто посещаемой сети сайтов

4.Создание групп новостей

5. Классификация вакансий

Один из самых больших недостатков использование Интернета для ведения электронной торговли - отсутствие финансовых безопасность.

Каркас электронного коммерция разделена на три уровня:

1. Инфраструктура

- оборудование, программное обеспечение, базы данных и телекоммуникации, которые вместе обеспечивают такую ​​функциональность, как Интернет по в Интернете, а также поддерживает EDI и другие формы обмена сообщениями через Интернет или через сети с добавленной стоимостью.

2. Услуги

- обмен сообщениями и различные услуги, позволяющие найти и доставить информацию, а также вести переговоры, сделка бизнеса и расчетов.

3. Продукция и конструкции

- прямое коммерческое предоставление услуги для потребителей и деловых партнеров, внутриорганизационный обмен информацией и сотрудничество и организация электронных рынков и цепочек поставок.

Интранет

Используя Интернет, многие фирмы внедрили внутренние сети веб-сайтов, известные как интранет .Интранеты настраиваются в корпоративных локальных и глобальных сетях. Интранет отделен от общества Интернет с помощью средства под названием firewall . Программа межсетевого экрана запускается на сервере. компьютер, предотвращающий доступ к интрасети из общедоступного Интернета, но разрешающий доступ в Интернет. Интранет - это, по сути, частный Интернет компании-владельца.

Интранет стал важные бизнес-инструменты для:

1. Обмен информацией и знания среди сотрудников компании

2.Доступ к базам данных и данным склады

3. Организация корпоративного рабочий процесс с электронными документами

4. Обеспечение сотрудничества

7.9 Информационная система Архитектура: [Рисунок 7.17] [Слайд 7-10]

Высокоуровневый дизайн план организационной информационной системы известен как информация Архитектура системы. Этот план должен поддерживать настоящие и будущие вычисления и коммуникационные потребности бизнеса.Сегодня архитектурный план многих организации опираются на межсетевое взаимодействие: объединение нескольких локальных сетей с корпоративной глобальной сетью или подключением к Интернету. Фундаментальный Компоненты архитектурного плана должны учитывать следующие проблемы:

1. Каким будет вычислительная мощность будет распределен

2. Где будут базы данных расположен

3. Сетевые соединения

4. Протоколы

7.10 Использование телекоммуникаций для реорганизации бизнес-процессов и поиска конкурентных преимуществ

Телекоммуникации дают организация способность быстро перемещать информацию между удаленными точками и предоставить возможность сотрудникам, клиентам и поставщикам сотрудничать из в любом месте, в сочетании с возможностью довести вычислительную мощность до уровня заявление. Все это дает фирме важные возможности для реструктуризации своего бизнеса. процессы и захватить высокие конкурентные позиции на рынке.Через телекоммуникации, это значение может быть:

1. Повышение КПД операций

2. Улучшения в эффективность управления

3. Инновации в торговая площадка

Телекоммуникации могут предоставить эти значения в результате следующих воздействий:

1. Сжатие времени

- Телекоммуникации позволяют фирма для быстрой и точной передачи необработанных данных и информации между удаленными объектами.

2. Преодоление географической дисперсия

- Телекоммуникации позволяют организация с географически удаленными объектами для работы, в некоторой степени, как если бы эти сайты были единым целым.Тогда фирма сможет получить выгоды от масштаба и размаха, которые иначе быть недоступным.

3. Реструктуризация бизнеса отношения

- Телекоммуникации делают это можно создавать системы, которые реструктурируют взаимодействие людей внутри фирмы как а также отношения фирмы со своими клиентами. Операционная эффективность может быть повышена за счет исключение посредников из различных бизнес-процессов.

Подключиться к phpMyAdmin

Из соображений безопасности phpMyAdmin доступен только при использовании 127.0.0.1 в качестве имени хоста. Чтобы получить к нему доступ из удаленной системы, вы должны создать туннель SSH, который направляет запросы на веб-сервер от 127.0.0.1. Это означает, что вы должны иметь возможность подключиться к своему серверу через SSH, чтобы получить удаленный доступ к этим приложениям.

ВАЖНО: Перед выполнением описанных ниже действий убедитесь, что ваш веб-сервер и сервер базы данных работают.


ПРИМЕЧАНИЕ. В приведенных ниже шагах предлагается использовать порт 8888 для туннеля SSH. Если этот порт уже используется другим приложением на вашем локальном компьютере, замените его любым другим номером порта больше 1024 и соответствующим образом измените шаги, указанные ниже.Точно так же, если вы включили перенаправление Varnish (TM) или HTTPS, веб-сервер вашего стека может быть доступен через порт 81 (Varnish (TM)) или порт 443 (SSL). В этом случае измените приведенные ниже шаги, чтобы использовать порты 81 или 443 соответственно вместо порта 80 для конечной точки туннеля.

Доступ к phpMyAdmin в Windows

Посмотрите следующее видео, чтобы узнать, как легко получить доступ к phpMyAdmin в Windows через туннель SSH:

СОВЕТ: Обратитесь к этим инструкциям, чтобы узнать, как получить свой закрытый ключ.

Чтобы получить доступ к phpMyAdmin через туннель SSH, вам понадобится клиент SSH. В приведенных ниже инструкциях мы выбрали PuTTY, бесплатный клиент SSH для платформ Windows и UNIX. Первый шаг - настроить PuTTY. Узнайте, как настроить PuTTY.

После того, как вы правильно настроили свой SSH-клиент и подтвердили, что можете успешно получить доступ к своему экземпляру с помощью SSH, вам необходимо создать SSH-туннель для доступа к phpMyAdmin.Выполните следующие действия:

  • В разделе «Соединение -> SSH -> Туннели» добавьте новый перенаправленный порт, введя следующие значения:

    • Порт источника : 8888
    • Назначение : localhost: 80

    Помните, что если вы перенаправляете HTTP-запросы на порт HTTPS, вы должны использовать порт назначения 443 вместо 80.

    Это создаст безопасный туннель путем перенаправления порта («порт назначения») на удаленном сервере на порт («порт источника») на локальном хосте (127.0.0.1 или localhost ).

  • Нажмите кнопку «Добавить», чтобы добавить в сеанс конфигурацию безопасного туннеля. Вы увидите добавленный порт в списке «Перенаправленные порты».

  • В разделе «Сессия» сохраните изменения, нажав кнопку «Сохранить».

  • Нажмите кнопку «Открыть», чтобы открыть сеанс SSH с сервером. Сеанс SSH теперь будет включать безопасный туннель SSH между двумя указанными портами.

  • Получите доступ к консоли phpMyAdmin через защищенный туннель SSH, который вы создали, перейдя по адресу http: // 127.0.0.1: 8888 / phpmyadmin .

  • Войдите в phpMyAdmin, используя следующие учетные данные:

    • Имя пользователя: root
    • Пароль: пароль приложения. Вот пример того, что вы должны увидеть:

Если вы не можете получить доступ к phpMyAdmin, убедитесь, что туннель SSH был создан, проверив журнал событий PuTTY (доступный через меню «Журнал событий»):

Доступ к phpMyAdmin в Linux и macOS

Чтобы получить доступ к приложению с помощью веб-браузера, создайте туннель SSH, как описано ниже.

  • Откройте новое окно терминала в локальной системе (например, используя «Finder -> Приложения -> Утилиты -> Терминал» в macOS или Dash в Ubuntu).

  • Убедитесь, что у вас есть учетные данные SSH (файл ключей .pem, ).

  • Выполните следующую команду, чтобы настроить туннель SSH с использованием файла ключей SSH. Не забудьте заменить KEYFILE на путь к вашему закрытому ключу, а SERVER-IP - на общедоступный IP-адрес или имя хоста вашего сервера:

      $ ssh -N -L 8888: 127.0.0.1: 80 -i КЛЮЧЕВОЙ ФАЙЛ битнами @ СЕРВЕР-IP


    Помните, что если вы перенаправляете HTTP-запросы на порт HTTPS, вы должны использовать порт назначения 443 вместо 80.

    ПРИМЕЧАНИЕ. В случае успеха указанная выше команда создаст туннель SSH, но не отобразит никаких выходных данных на консоли сервера.

  • Получите доступ к консоли phpMyAdmin через защищенный туннель SSH, который вы создали, перейдя по адресу http://127.0.0.1:8888/phpmyadmin .

  • Войдите в phpMyAdmin, используя следующие учетные данные:

    • Имя пользователя: root
    • Пароль: пароль приложения.

Вот пример того, что вы должны увидеть:

Как сделать так, чтобы ваш Wi-Fi не был бесполезным при работе из дома

Если ваш Wi-Fi отключается при потоковой передаче фильма, это досадно. Но если это происходит, когда вы разговариваете со своим начальником по Skype или проводите презентацию через Zoom, это может показаться бедствием. Работа из дома означает, что вам, возможно, придется быть собственным ИТ-отделом и управлять своим подключением к Интернету, чтобы иметь доступ к ресурсам компании, общаться с коллегами и доказывать, что вы не расслабляетесь.Вы можете исправить некоторые проблемы, не потратив ни копейки, но некоторые проблемы требуют покупки нового оборудования.

Бесплатные исправления, которые могут ускорить работу

Некоторые из наиболее эффективных приемов улучшения вашей домашней сети также являются самыми дешевыми, поэтому не спешите покупать новую технологию в Интернете, пока не решите несколько более тонких проблем с настройкой.

Просто подойдите ближе к маршрутизатору. Да, вроде просто. Но переезд на диван или стол рядом с маршрутизатором может стабилизировать нестабильное соединение во время разговора - и если вам нужна более высокая скорость только время от времени, это может быть наиболее эффективным решением с наименьшими хлопотами.

Обновите прошивку роутера. Улучшения прошивки часто включают в себя настройки скорости и могут решить известные проблемы с неисправными устройствами. Большинство комплектов для ячеистой сети и многие недавние маршрутизаторы имеют автоматические обновления прошивки, но некоторые маршрутизаторы заставляют вас войти на страницу администратора вашего маршрутизатора, а затем проверить и обновить прошивку вручную. Как правило, обновления микропрограмм можно найти в разделах «Системные настройки», «Расширенные настройки» или «Системные инструменты», но поиск в Google по номеру модели вашего маршрутизатора должен вызвать руководство пользователя с более подробными инструкциями.

Разместите маршрутизатор Wi-Fi на открытом воздухе в центре. Не прячьте маршрутизатор в шкафу - это может привести к перегреву, а строительные материалы в шкафу могут блокировать сигналы Wi-Fi. Сигналы Wi-Fi исходят от маршрутизатора, поэтому лучше всего разместить маршрутизатор в центре дома, если вы можете перемещать маршрутизатор и кабельный модем вместе. Если вы не можете подключить роутер в другом месте, поищите ближайшие полки и поместите роутер физически выше в комнате, чтобы вокруг него не было препятствий.Если у вашего роутера есть внешние антенны, убедитесь, что они плотно прикручены. Они не принесут пользы, если они все еще в коробке.

Используйте Smart Connect (управление диапазоном) на маршрутизаторе. Управление диапазоном действует как управление трафиком для вашего маршрутизатора, чтобы ваши устройства подключались по оптимальным каналам. Эта функция перемещает более медленные устройства с более слабыми сигналами в диапазоны 2,4 ГГц и помещает более быстрые и близкие устройства в диапазоны 5 ГГц. Таким образом, умный динамик в ванной наверху, например, будет работать по другому каналу и не будет мешать видеовстрече на ноутбуке внизу.Найдите параметр, подобный «Smart Connect», на странице администрирования вашего маршрутизатора. Он должен быть включен по умолчанию, но обычно вы можете найти его на вкладке «Настройки Wi-Fi».

Удалите или выведите из эксплуатации старые беспроводные устройства и отключите то, что вам сейчас не нужно. Старые устройства Wi-Fi 802.11g и 802.11n могут связывать вашу сеть, потому что они удерживают свои сетевые подключения дольше, чем новые устройства 802.11ac. В конце концов, роутер не подключен ко всем вашим устройствам одновременно; скорее, он переключается между ними с невероятно быстрой скоростью.Отключайте или выключайте старые камеры интернет-безопасности, планшеты и даже старые смартфоны в рабочее время. Вам не нужно беспокоиться о бездействующих устройствах, таких как игровые приставки (даже если дети или соседи по комнате дома), но старые интеллектуальные устройства могут постоянно подключаться к службам в Интернете.

Сведите к минимуму отвлекающие факторы, связанные с перегрузкой полосы пропускания. Слушать Spotify в фоновом режиме во время работы, вероятно, нормально, но закройте приложение, если вы пытаетесь получить максимальную скорость. И если ваше соединение вызывает проблемы, не поддавайтесь желанию транслировать Netflix только потому, что рядом нет никого, кто бы вас за это критиковал.Видео использует полосу пропускания, необходимую для подключения к веб-интерфейсу вашей компании, общему документу или встрече.

Подключите портативный компьютер к роутеру жестко. Если ваша беспроводная сеть неисправна, подключение к проводной сети - самый надежный способ устранить такие проблемы, как прерывание вызовов видеоконференцсвязи. Подключите кабель Ethernet к свободному порту на задней панели маршрутизатора и подключите кабель к порту Ethernet на портативном компьютере (или к адаптеру USB-Ethernet, если на вашем портативном компьютере нет выделенного порта).Кабели Ethernet могут стать громоздкими, если они длиннее десятка футов, но любой шнур мгновенно улучшит ваше интернет-соединение. Кроме того, у вас, вероятно, есть запасной 6-футовый кабель Ethernet в ящике для мусора или в коробке, в которую пришел ваш маршрутизатор. (Для получения дополнительной информации о том, почему Ethernet лучше, см. «Простое решение для плохого Wi-Fi: используйте провода»).

Если ничего не помогает, выключите видео. Видео в таких сервисах, как Zoom и Webex, занимает большую часть вашей полосы пропускания. Если вам не удается установить соединение, выключите видео или позвоните на свой телефон, чтобы прослушать встречу.Вам придется попросить ведущего прислать вам слайд-колоду, но это более вежливый и продуктивный вариант, нежели выживание через прерывистое видео с вашей стороны.

На что вам, возможно, придется потратиться

После попытки быстрых исправлений, описанных выше, у вас все еще могут возникнуть проблемы с подключением ноутбука к Wi-Fi. Если пришло время тратить деньги, у вас есть несколько вариантов.

Рассмотрите возможность увеличения скорости вашей интернет-подписки. Ваш маршрутизатор может передавать данные со скоростью более 200 Мбит / с, но ваше подключение к Интернету ограничено тарифным планом, на который вы подписаны.Средняя скорость широкополосного доступа в 2015 году составляла около 14 Мбит / с, и у некоторых людей все еще есть планы, на которые они подписались в то время. Средняя скорость сегодня приближается к 100 Мбит / с. Мы рекомендуем проверить ваше соединение с Speedtest.net или Fast.com перед началом обычных веб-конференций. Например, сервис Zoom рекомендует 3 Мбит / с для видеоконференций HD (и вам может потребоваться больше или более надежное соединение), в то время как детям или соседям по комнате, транслирующим Netflix в соседней комнате, требуется 5 Мбит / с для HD-видео. Вы можете изменить уровень обслуживания, позвонив в службу поддержки своего интернет-провайдера или изменив его на странице своей учетной записи в Интернете.

Используйте удлинитель для небольшой мертвой зоны. Если у вас хороший Wi-Fi, но у вас есть небольшая мертвая зона, наш последний выбор расширителя Wi-Fi - это недорогое решение, которое может повысить надежность соединений в этой единственной проблемной комнате в вашем доме. Если вы часто полагаетесь на техническую поддержку своего интернет-провайдера, вы можете попробовать заказать более дорогой повторитель непосредственно у своего провайдера (AT&T, Comcast / Xfinity, Verizon), который затем поможет устранить неполадки.

Если ваш Wi-Fi везде отстой, возможно, пора начать все сначала. Если вашему маршрутизатору больше двух лет, и он испытывает трудности во многих местах, новый маршрутизатор или сетчатый комплект улучшат дальность действия, стабильность и скорость во всем вашем доме. Автономные маршрутизаторы подойдут для домов среднего размера, а комплекты сеток рекомендуются, когда вам нужно покрыть большее пространство или если в вашем доме есть материалы, блокирующие Wi-Fi, такие как каменная кладка или металлические конструкции. Если вы работаете из дома с детьми из школы, вашему маршрутизатору может потребоваться одновременное подключение к десяткам устройств.Новый маршрутизатор или сетчатый комплект сможет поддерживать все эти ноутбуки, планшеты, игровые консоли, принтеры и потоковые устройства подключенными к стабильной сети. Обязательно подумайте о замене, если вы все еще используете маршрутизатор 802.11 b / g / n начала 2010-х годов.

Купите модем . Ваш маршрутизатор - это то, что создает вашу сеть Wi-Fi, но ваш модем - это то, что позволяет этой сети подключаться к Интернету через вашего провайдера. Возможно, вам придется купить новый кабельный модем, чтобы подписаться на более быстрый тарифный план Интернета, и это определенно сэкономит вам несколько долларов в долгосрочной перспективе.

Spacedesk | Приложение для нескольких мониторов | Виртуальный экран дисплея | Программное обеспечение Video Wall

Критические ошибки

Сбой Windows 10 с BSOD (синий экран смерти)

Только две известные причины сбоя в Windows 10:
1.) Графика NVIDIA? Некоторые старые версии драйверов NVIDIA были неисправны. Обновите графический драйвер Nvidia до версии 461.09 (от 1.7.2021) или выше.
2.) USB-модем? Некоторые драйверы телефонного USB-кабеля неисправны. В некоторых случаях, когда spacedesk подключается через соединение USB-модема, драйвер USB, используемый сетью USB-модема, вызывает сбой BSOD.
Попробуйте обновить драйвер USB для Windows через Центр обновления Windows или не используйте USB-модем.

Черный экран на главном мониторе

При переходе Windows на многомониторную конфигурацию иногда главный монитор остается отсоединенным от рабочего стола Windows. Такие «проблемы с черным экраном» иногда возникают на всех дисплеях Windows. Например. это также иногда случается при работе с проекторами. Эту ситуацию обычно легко решить, изменив настройки проектора Windows с помощью «Windows Key + P» (где P означает проектор).Просто повторите эту последовательность клавиш: «Клавиша Windows + P» «Стрелка вниз» «Ввод».

Известные проблемы, проблемы и ограничения

Несовместимые продукты сторонних производителей
Параметр дублирования рабочего стола Windows 10 (зеркало) недоступен

Дублирование рабочего стола основного монитора на другие дисплеи отключено в настройках экрана Windows 10 со старой версией графического адаптера ( Просто скачайте последнюю версию драйвера с веб-сайта ИЛИ, если это не сработало, попробуйте понизить версию графического драйвера до Microsoft Basic Display через диспетчер устройств.

Старая версия Windows 10 не поддерживается

Последняя версия драйвера spacedesk для Windows 10 теперь поддерживает только Windows 10 версии 1607 и выше. Просто запустите «winver», чтобы проверить версию Windows 10. Если версия старше версии 1607 (сборка 14393), просто обновитесь до Windows 10 версии 1607 или выше, чтобы использовать последнюю версию драйвера spacedesk. Используйте Помощник по обновлению Windows 10, чтобы бесплатно обновить Windows 10 до последней версии, просто нажмите здесь…

Windows 8.1 Ограничения и неподдерживаемые функции

Технология нескольких графических процессоров , такая как технология Nvidia SLI или AMD Crossfire, в настоящее время не поддерживается компанией spacedesk. В случае, если SLI включен, spacedesk не будет работать должным образом.
Виртуальные машины официально не поддерживаются драйвером spacedesk для основной машины Windows 8.1. Это может работать в некоторых случаях, но могут возникнуть некоторые проблемы, такие как странное поведение указателя мыши, черный экран на клиенте и т. Д.
Сбой панели управления Nvidia также может наблюдаться, когда spacedesk активен в Windows 8.1 основная машина.
qWave (Качество звука и видео в Windows) Функция Windows недоступна. Во время установки на основном компьютере с Windows Server 2008/2012 может появиться окно сообщения . Чтобы установить эту функцию, откройте диспетчер сервера -> Добавить роли и компоненты, просто нажимайте Далее, пока не перейдете к функциям, затем проверьте, установлен ли флажок для качественных функций Windows Audio Video Experience (qWave), и если нет, пожалуйста, отметьте его и После установки перезагрузите сервер (если требуется).

Сбой Windows 8.1 при подключении клиента

В очень редких средах с Windows 8.1 при подключении может произойти сбой BSOD (синий экран смерти). Такой сбой системы всегда можно исправить, потому что драйвер еще не активен во время загрузки системы Windows 8.1.
Просто перезагрузите основную машину в безопасном режиме, затем удалите драйвер spacedesk. Для загрузки в безопасном режиме нажмите и удерживайте клавишу f8 после перезагрузки компьютера и до появления логотипа Windows. Затем на экране расширенных параметров загрузки используйте клавиши со стрелками, чтобы выбрать параметр безопасного режима, затем нажмите клавишу Enter.

Примечание: Перед удалением с помощью установщика spacedesk msi в безопасном режиме запустите командную строку и введите следующие команды:
Шаг 1:
для безопасного режима: REG ADD «HKLM \ SYSTEM \ CurrentControlSet \ Control \ SafeBoot \ Minimal \ MSIServer. »/ VE / T REG_SZ / F / D« Сервис »
для безопасного режима с сетью: REG ADD« HKLM \ SYSTEM \ CurrentControlSet \ Control \ SafeBoot \ Network \ MSIServer »/ VE / T REG_SZ / F / D« Сервис »

Шаг 2: net start msiserver

Известные проблемы и неподдерживаемые функции Windows 10

Nvidia ShadowPlay - Текущая версия spacedesk имеет известную проблему с Nvidia ShadowPlay.Пока активна Nvidia ShadowPlay (запись экрана), spacedesk выдает код ошибки 1-2-0 на стороне зрителя. Просто отключите его, чтобы использовать spacedesk.
Night Light - настройки Windows Night Light в настоящее время не поддерживаются на дисплеях spacedesk.

Сетевое подключение

Не удается обнаружить основной компьютер
Шаг 1. Различные сегменты сети

Если первичная машина и вторичная машина находятся в разных сегментах сети, они не могут обнаружить друг друга.Однако они все еще могут подключиться. В этом случае попробуйте добавить IP-адрес для обнаружения основной машины, нажав кнопку « + ».

Чтобы получить IP-адрес основного компьютера, пожалуйста, проверьте вышеупомянутую главу «Установка сетевого подключения».

Шаг 2. Брандмауэр стороннего производителя

Если описанные выше шаги не помогли, то стороннее программное обеспечение брандмауэра (кроме брандмауэра Windows) все же может предотвратить обнаружение.Пожалуйста, проверьте параграф этой главы «Настройки брандмауэра» ниже.

Шаг 3. Сетевая изоляция WiFi-роутера активна

В случае, если все вышеперечисленные шаги по-прежнему не помогли, и если это происходит в беспроводной сети, может быть еще одна остающаяся проблема: может быть активирована функция сетевой изоляции маршрутизатора WiFi. Единственное решение для этого - перенастроить маршрутизатор.

Шаг 4: VPN (виртуальная частная сеть) включена

Просто обратитесь к теме VPN ниже.

Шаг 5. Альтернативные способы подключения

Если все вышеперечисленные попытки подключения не удались. Попробуйте настроить USB-модем или Wifi Direct / Hotspot , чтобы установить сетевое соединение между основным и дополнительным компьютерами.

Ошибка подключения

Это показывает, что основной компьютер доступен по сети, но подключение не удается по истечении указанного времени подключения. Возможные причины следующие:

- Нестабильное сетевое соединение
- Ошибка на основной машине spacedesk
- Выполняется Nvidia ShadowPlay (запись экрана), что на данный момент является известной проблемой.
- Виртуальная частная сеть (VPN) включена

Параметры брандмауэра на основном компьютере
Брандмауэр стороннего производителя

Если на первичной машине работает сторонний брандмауэр или антивирус (например, Avast, AVG и т. Д.) С собственными настройками брандмауэра, это может помешать обнаружению Spacedesk и подключению.

Убедитесь, что C: \ Windows \ System32 \ spacedeskService.exe разрешен через программное обеспечение брандмауэра или открыт порт сетевого протокола TCP / IP spacedesk.spacedesk использует TCP-порт 28252.

Брандмауэр Windows

Убедитесь, что настройки брандмауэра Windows верны. Подробные сведения см. В главе «Настройка основного устройства» - проверьте, прошла ли настройка успешно.

VPN (виртуальная частная сеть)

В некоторых ситуациях наличие VPN-соединения на первичной или вторичной машине предотвращает процесс обнаружения сети между сервером spacedesk и клиентом, что приводит к « не может обнаружить первичную машину » или « Ошибка код 1-0 ”в приложениях для просмотра Spacedesk Viewer.
Существуют различные обходные пути, которые могут решить эту проблему без полного отключения VPN-соединения.
1. Если приложение VPN имеет пользовательский интерфейс с параметрами конфигурации, которые позволяют пользователям выбирать определенные приложения, чтобы не использовать VPN, просто добавьте C: \ Windows \ System32 \ spacedeskService.exe в этот список исключений.
2. Запустите «ncpa.cpl», щелкните правой кнопкой мыши значок сети Ethernet или WiFi, затем откройте окно «Свойства». Перейдите на вкладку «Совместное использование» и установите флажок « Разрешить другим пользователям сети подключаться через подключение к Интернету этого компьютера ».

ПК с Windows (основной компьютер)

Состояние сервера spacedesk

Проверьте, работает ли служба spacedeskService. Убедитесь, что служба spacedesk запущена и значок на панели задач spacedesk (в правом нижнем углу экрана) отображается в области уведомлений панели задач и включен. Дополнительные сведения см. В главе выше «Настройка основного компьютера - проверка успешности установки».

Сервер ВЫКЛ или ОШИБКА
Сервер Spacedesk

можно включать и отключать через меню пользовательского интерфейса сервера spacedesk.Если приложение Viewer не может обнаружить сервер или подключиться к нему, убедитесь, что это меню включено.
сервер spacedesk может находиться в состоянии ОШИБКА, если графический адаптер spacedesk в диспетчере устройств имеет желтый восклицательный знак, который указывает на ошибку в драйвере. Проверьте в каталоге C: \ Windows \ system32 \ drivers \ UMDF, присутствует ли «spacedeskDisplayUmode1_x.dll», затем попробуйте отключить-включить драйвер в диспетчере устройств и попробуйте включить его в меню пользовательского интерфейса сервера spacedesk.

Для Windows 8.1 основной компьютер, проверьте наличие «spacedeskHookKmode.sys» в каталоге C: \ Windows \ system32 \ drivers, затем перезагрузитесь.

Для основного компьютера с Windows 10 (версия 1607 - более поздняя) откройте Диспетчер устройств и проверьте ниже «Адаптеры дисплея», правильно ли установлен и включен графический адаптер spacedesk.

Обнаружен несовместимый драйвер крючка дисплея
Шаг 1. Проверьте, не сообщает ли пузырек на панели задач несовместимый драйвер переключателя дисплея

Это сообщение об ошибке указывает на то, что в системе присутствует другой драйвер отображения ловушки фильтра WDDM.

Шаг 2. Удалите известные продукты, используя несовместимые драйверы обработчиков дисплея

Обычно устанавливается с помощью USB-дисплея или нулевого клиента следующих марок:

Display Link, Duet Display, Fresco Logic, MCT, Microchip / SMSC, OSBase, Splashtop XDisplay и Extended Display HD и т. Д.

Драйверы устройства подключения дисплея

не являются стандартными драйверами Windows. Все продукты, использующие такие драйверы, несовместимы друг с другом. Они не могут сосуществовать в одной системе.Это включает в себя Spacedesk.

Удалите другой обнаруженный драйвер продукта / обработчика, затем перезагрузите сервер spacedesk и попробуйте снова подключить клиент spacedesk.

Шаг 3. Убедитесь, что несовместимые продукты не удаляли драйвер OSBase

Различные продукты, использующие драйвер OSBase, не удаляют его должным образом при удалении (например, Duet Display, Fresco Logic и т. Д.). После удаления продукта остатки драйвера OSBase необходимо удалить вручную, следуя приведенным ниже инструкциям:

  • Перейдите в Панель управления -> «Установка и удаление программ».Если вы можете найти программное обеспечение драйвера дисплея OSBase, удалите его.
  • Проверьте, установлены ли драйверы OSBASE, выполнив следующие команды:
    • «sc query ddkmd»
    • «sc query ddkmdldr»
    • «sc query ddmgr»
  • Если установлено, удалите драйверы OSBASE, выполнив следующие команды:
    • «sc stop ddmgr»
    • «sc удалить ddmgr»
    • «sc удалить ddkmdldr»
    • «sc удалить ddkmd»
  • Перезагрузите компьютер.
Восстановить установку драйвера spacedesk

Восстановить установку можно, запустив ту же версию установщика msi и нажав кнопку «Восстановить». Или просто зайдите в Панель управления Windows → Программы и компоненты, затем найдите драйвер spacedesk, щелкните правой кнопкой мыши и восстановите. Эта процедура применима только для основного компьютера с Windows 10.

Разное
Отдельный второй дисплей.

В случае серого или черного экрана в настольном приложении Windows или постоянного состояния подключения в HTML5 VIEWER или сообщения «Display OFF», отображаемого в Android / iOS VIEWER, щелкните окно сервера spacedesk на панели задач и проверьте, есть ли статус устройства в сети. Вкладка «Подключения (удаленные)» будет «отсоединена», затем откройте настройки отображения Windows на сервере.Просто выберите «Параметры отображения» в кнопке меню окна сервера Spacedesk, затем попробуйте прикрепить его, выбрав расширить или дублировать.

Ошибка режима зеркала.

Для основного компьютера с Windows 8.1, если расширение рабочего стола работает, но дублирование всегда не удается, убедитесь, что «Настройки → Разрешения → Другое разрешение экрана» в Windows VIEWER ИЛИ «Дополнительные параметры производительности → Пользовательское разрешение» в HTML5 VIEWER ИЛИ « Настройки → Разрешение »Android VIEWER ИЛИ Настройки → Дисплей → Пользовательские разрешения iOS VIEWER должны соответствовать собственному разрешению монитора основного компьютера.

Для Windows 10, если опция дублирования недоступна в настройках дисплея, попробуйте обновить графический адаптер с помощью Центра обновления Windows или вручную загрузите драйвер с официального сайта.

Если дублирование по-прежнему недоступно после обновления драйвера, вероятно, это связано с тем, что драйвер больше не поддерживает режим зеркального отображения. См. Главу "Известные проблемы" ниже, чтобы узнать, не поддерживается ли режим зеркала.

Очистить все настройки дисплея.

Если при подключении клиента настройки дисплея неправильные (ориентация, разрешение экрана, дисплей отключен), попробуйте опцию «Очистить все настройки дисплея» в меню панели задач spacedesk.

Устройство просмотра (дополнительный компьютер)

Проверьте версию приложения просмотра

Убедитесь, что версия VIEWER обновлена. Чтобы проверить, просто откройте «Настройки» → «О программе» приложения Viewer для Android / iOS / Windows. На странице средства просмотра HTML5 текущая версия отображается на странице ниже. Затем сравните версию в программе просмотра с текущей версией на веб-сайте spacedesk.

HTML5 ПРОСМОТР
Шаг 1. Удалите кэшированные файлы, изображения и файлы cookie веб-браузера.

Если веб-страница spacedesk HTML5 VIEWER не загружает последнюю версию 0.9.10, просто удалите кешированные файлы, изображения и файлы cookie в настройках браузера.

Шаг 2: проверьте, поддерживает ли веб-браузер веб-сокеты.

Если spacedesk HTML5 VIEWER не может подключиться, проверьте версию веб-браузера и убедитесь, что она обновлена. Если вторичным компьютером является смартфон или планшет, браузер и ОС должны быть самыми последними версиями, поддерживающими веб-сокеты. Просто зайдите на https: // websocketstest.com / для проверки.

Ошибка подключения
Код ошибки: 1 и информация об ошибке: 0

Этот код ошибки и информация указывают на то, что средство просмотра не может найти сервер Windows в сети. В основном это вызвано включением виртуальной частной сети (VPN) на первичном компьютере. Дополнительные сведения см. В главе « Устранение неполадок сетевого подключения - Ошибка подключения » выше.

Код ошибки: 1-2-3 и информация об ошибке: 0-3-5

Эта ошибка указывает на то, что основной компьютер доступен по сети, но соединение не удается после указанного времени соединения.Ознакомьтесь с описанной выше главой «Ошибка подключения ».

(андроид) (iOS)

Это окно сообщения об ошибке также показывает время подключения, оно указывает, как долго программа просмотра была подключена до отключения. А если процедуры не помогли, просто сообщите эту последовательность кодов ошибки в службу поддержки Spacedesk.

Ограничения
Пользовательские разрешения экрана

В программе просмотра iOS и Android пользовательские разрешения экрана, доступные в настройках, не превышают собственное разрешение экрана устройства.Это связано с тем, что при переключении на более высокое разрешение наблюдается проблема с черным экраном. В Windows и настройках программы просмотра HTML5 → Разрешения… → Другое / Пользовательские разрешения экрана поддерживаются разрешения до 4096 × 2160.

Производительность в HTML5 VIEWER

HTML5 VIEWER работает намного медленнее, чем собственные приложения для просмотра на Android, iOS и Windows. Это связано с техническими ограничениями HTML5 / Javascript.

Медленное обновление экрана в Windows VIEWER.

В некоторых случаях обновление экрана в Windows VIEWER выполняется очень медленно.Одна из возможных причин заключается в том, что на клиентском компьютере Windows установлен только графический драйвер DirectX 9. Рекомендуется обновить графический драйвер до DirectX 10 - выше, чтобы добиться лучшей производительности.

Несколько дисплеев

На данный момент Spacedesk поддерживает одновременное подключение до шестнадцати дополнительных дисплеев.
- До шестнадцати ПРОСМОТРОВ Android, iOS или Windows
- Одно приложение веб-браузера HTML5 VIEWER для любого устройства и операционной системы, например Mac OS X и Linux

HTML5 VIEWER в Mozilla Firefox и Microsoft Edge не поддерживается.
HTML5 VIEWER от

spacedesk в настоящее время не поддерживается в веб-браузерах Mozilla Firefox из-за ограничений производительности. Пожалуйста, используйте другие веб-браузеры, рекомендованные в главе о системных требованиях.

Как создать виртуальную машину Google Cloud и подключиться к ней с помощью SSH

, автор Nezar Assawiel

Источник изображения: https://www.redeszone.net/2017/08/01/descargar-maquinas-virtuales-vmware-virtualbox-windows/

Google Cloud предлагает множество инструментов и услуг.Одна из этих услуг - создание виртуальных машин с широкими возможностями настройки. Если вы не знакомы с тем, что такое виртуальная машина, вот определение от Microsoft:

Виртуальная машина - это компьютерный файл, обычно называемый изображением, который ведет себя как настоящий компьютер. Другими словами, создание компьютера внутри компьютера. Он запускается в окне, как и любая другая программа, предоставляя конечному пользователю те же возможности на виртуальной машине, что и в самой операционной системе хоста.Виртуальная машина изолирована от остальной системы, что означает, что программное обеспечение внутри виртуальной машины не может сбежать или вмешаться в работу самого компьютера.

Виртуальные машины необходимы во многих ситуациях для тестирования приложений на других операционных системах, для доступа к данным, зараженным вирусами, или для экспериментов с другими операционными системами. Вы можете установить виртуальные машины на свой компьютер. Вы также можете создать их в облаке и просто подключиться к ним.

В этом руководстве я расскажу, как создать виртуальную машину в Google Cloud.Мы можем подключиться к нему по SSH с вашего компьютера.

  1. Если у вас его еще нет, создайте учетную запись Google Cloud здесь.

Вы получите кредит в размере 300 долларов, чтобы поиграть с ним в течение года! Этого более чем достаточно, чтобы учиться и играть со всем, что предлагает Google Cloud.

2. Создайте новый проект или используйте существующий. Вы можете создать новый проект с именем project1 , например, как показано на следующем рисунке:

3. Теперь вы настроены на создание виртуальной машины.Перейдите в верхний левый угол домашней страницы Google Cloud, щелкните значок с тройной полосой ≡ и выберите Compute Engine -> VM insta n ce и cli ck Cre ate.

Введите любое имя в поле Имя , как показано ниже:

Оставьте регион и зону по умолчанию. Для этого урока подойдет любой регион / зона. Если вам интересно, что они означают, вы можете прочитать о них документацию Google Cloud здесь.

Вы можете оставить тип машины по умолчанию или щелкнуть Настроить с по выбрать количество ядер ЦП, памяти и графических процессоров, которые вы хотели бы иметь на вашей виртуальной машине.Вы увидите изменение стоимости справа!

Для ваших первых экспериментов с Google Cloud вы можете быть консервативными, выделив 300 долларов на реальную работу. В таком случае вы можете выбрать следующую конфигурацию:

Далее выберите загрузочный диск. Например, вы можете выбрать 20 ГБ, SSD, Ubuntu 16.04 LTS , как показано ниже:

Затем установите учетную запись службы под идентификатором и доступом к API - Нет учетной записи службы , как показано ниже:

Наконец, перейдите на вкладку Security под Firewall .Вы увидите поле SSH Key , как показано ниже:

Здесь вы собираетесь подключить свой компьютер к виртуальной машине, используя свой SSH-ключ!

Если вы не знакомы с SSH (Secure Shell) и почему вы можете захотеть его использовать, это сетевой протокол, который обеспечивает передачу зашифрованных данных между двумя компьютерами (в данном случае вашим компьютером и серверами Google), которые подключены через небезопасная сеть (Интернет здесь).

Чтобы установить соединение SSH, вам может потребоваться приложение, которое может это сделать, в зависимости от вашей операционной системы. Следуйте оставшейся части этого сообщения в зависимости от вашей операционной системы (Windows или Mac / Linux).

Windows

Я рекомендую PuTTY . Это простой в использовании SSH-клиент с открытым исходным кодом. Вы можете скачать PuTTY и установить его отсюда.

После установки PuTTY откройте PuTTY Key Generator и щелкните создать . Он сгенерирует случайный ключ на , когда вы на наводите указатель мыши на пустую область. После того, как это будет сделано, вы получите что-то вроде этого:

Измените поле ключевого комментария на что-нибудь узнаваемое и легкое для ввода, так как позже оно станет именем пользователя!

Затем сохраните открытый и закрытый ключи, щелкнув соответствующие значки, показанные на рисунке выше.

Выделите все поле Key из генератора ключей PuTTY, скопируйте и вставьте его в поле key data в Google Cloud:

Нажмите create и дождитесь создания экземпляра виртуальной машины.

А пока можно зайти в PuTTY. Перейдите к SSH -> A uth и найдите файл закрытого ключа, который вы сохранили.

Затем перейдите в Google Cloud и скопируйте внешний IP-адрес из экземпляра виртуальной машины, который вы только что создали, как показано ниже:

И вставьте его в поле Host под Sessions в PuTTY и нажмите Enter :

Примечание. : вы можете получить сообщение об ошибке.Игнорируйте это и нажмите да . (Он просто говорит, что ключа еще нет в реестре. Вы уверены, что хотите подключиться?)

Затем введите имя пользователя, которое вы создали при генерации ключа ( комментарий к ключу выше). Бум! вы находитесь на виртуальной машине, которую вы только что создали.

Вы можете установить на него python и Google API, например, чтобы начать творить чудеса! Не забудьте закрыть его в Google Cloud после того, как вы закончите экономить на своем счете 🙂

Mac / Linux

Mac и Linux изначально поддерживают SSH-соединение.Вам просто нужно сгенерировать пару ключей SSH (открытый ключ / закрытый ключ) для безопасного подключения к виртуальной машине.

Закрытый ключ эквивалентен паролю. Таким образом, он хранится в частном порядке, находится на вашем компьютере и не может быть передан другим лицам. Открытый ключ используется совместно с компьютером или сервером, с которым вы хотите установить соединение. Чтобы сгенерировать пару ключей SSH для безопасного подключения к виртуальной машине, выполните следующие действия:

Введите следующую команду в Терминале: ssh-keygen -t rsa .Это запустит процесс генерации ключа. Вам будет предложено выбрать место для хранения пары ключей SSH. Нажмите ENTER, чтобы принять расположение по умолчанию, как показано ниже:

Затем выберите пароль для входа в виртуальную машину или нажмите ENTER, если вы не хотите использовать пароль. Закрытый ключ (т.е. идентификация) и открытый ключ будут сгенерированы, как показано ниже:

Теперь выполните следующую команду: cat ~ / .ssh / id_rsa.pub . Он отобразит открытый ключ в терминале, как показано ниже.Выделите и скопируйте этот ключ:

, вставьте его в поле ключа SSH в Google Cloud и нажмите Create :

Теперь вы можете использовать External IP виртуальной машины, которую вы только что создали:

to ssh на него следующим образом:

Вы получите «Подлинность хоста… и т. д.» предупреждение, как показано на рисунке ниже. Это нормально. Каждый раз, когда SSH подключается к системе, которую он раньше не видел, он генерирует подобное предупреждение. Ответить да для подключения и бинго! Вы находитесь на виртуальной машине, как видно из имени хоста instance-3. Чтобы выйти из виртуальной машины, просто введите exit.

Не забудьте выключить виртуальную машину в Google Cloud после того, как закончите, чтобы сэкономить 300 долларов на счете!

Первоначально опубликовано на сайте assawiel.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
