Есть ли разница как подключать автомат снизу или сверху

Подключение автомата. Сверху? Снизу? Из покон веков принято подсоединять сверху.

1. Основная причина — когда вследствие КЗ автомат разлетится в щепки, под напряжением останутся только верхние губки (неподвижные контакты), а весь остальной механизм остаётся обесточенным. Речь идёт о «советских» АВ, например АП50, АЕ20 и т. п.

Такая же ситуация с рубильниками (например, РБ) — там такое подключение задано конструкцией, а устанавливать вверх ногами его нельзя.

2. Дополнительная причина — т. н. унификация, т. е. порядок в щитках. Любой электрик, залазя в щит, «по умолчанию» предполагает наличие фазы сверху АВ.

Конструкция модульных АВ — хрен разберёшься, где там подвижный контакт, а где неподвижный. Поэтому пункт 1 отпадает, остаётся лишь вопрос «эстетики». И как правильно выше сказали, производители допускают любой вариант подключения АВ.

Ясное дело, что при токе КЗ автомат отключится независимо от стороны подключения.

PS: никто не задумывался, почему в схемах изображают АВ именно так? (неподвижный контакт на стороне источника тока).

есть ли разница как подключать автомат снизу или сверху

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

есть ли разница как подключать автомат снизу или сверху

  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

В бытовых условиях чаще всего применяются модульные автоматические выключатели, маленькие и легкие. Название «модульные» они получили благодаря своей стандартной ширине, которая составляет 1 модуль (1,75 см).

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальные.
  • Автоматические.
  • УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

есть ли разница как подключать автомат снизу или сверху

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

  • Корпус.
  • Система управления.
  • Верхние и нижние клеммы.
  • Устройство коммутации.
  • Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

есть ли разница как подключать автомат снизу или сверху

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Такой выключатель оборудован индикатором положения, который позволяет легко узнать, включен автомат (красная лампочка) или выключен (зеленая).

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

есть ли разница как подключать автомат снизу или сверху

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

есть ли разница как подключать автомат снизу или сверху

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

есть ли разница как подключать автомат снизу или сверху

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

есть ли разница как подключать автомат снизу или сверху

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

есть ли разница как подключать автомат снизу или сверху

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

есть ли разница как подключать автомат снизу или сверху

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

В принципе, это не является ошибкой, но все же в этом случае лучше использовать специальную шину, нарезанную по нужному размеру – так называемую гребенку. С ее помощью провода подключаются к пакетникам в нужной последовательности.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы. Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети. Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

otoplenie-help.ru

Как правильно подключить автомат: сверху или снизу?

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Устройство автоматического выключателя

Конструктивно автомат состоит из электромагнитного и теплового расцепителей, объединенных в одном корпусе. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. При срабатывании, расцепитель приводит в действие подвижный контакт, и размыкает цепь. Искрогасительная камера, внутри которой находятся контакты, препятствует образованию дуги.

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные – фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение – установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2Номинал автоматического выключателяДопустимая подключаемая мощность
1.5 16 А 3.5 кВт
2.5 25 А 5.5 кВт
4.0 32 А 7.0 кВт
6.0 40 А 8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Подключение автоматических выключателей

Согласно требованиям ПУЭ, напряжение подается на неподвижный контакт прибора защиты. Неподвижный контакт автомата, как правило, находится сверху. На модульных, кроме того, изображена электрическая схема защитного устройства. По ней также можно определить, с какой стороны находится неподвижный контакт.

Хотя в сети переменного тока, сторона ввода (сверху или снизу) не влияет на работу автомата, такой способ подключения ведет к однообразию схематических решений распределительных щитов, что, как и любая унификация, упрощает работу электрика, сводит к минимуму вероятность ошибки.

samanka.ru

Можно ли подключать автоматический выключатель снизу

Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

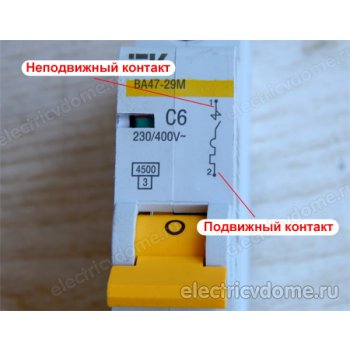

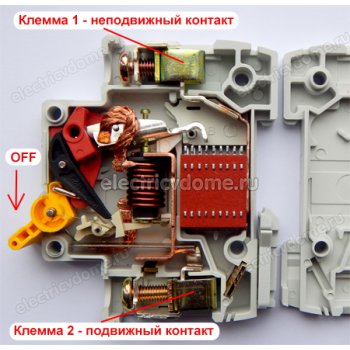

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schne >Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключаем провода к автомату кабель с монолитной жилой

При установке предохранительных устройств, нередко совершаются идентичные ошибки при подключении автомата. Чтобы не повторить их в будущем, стоит рассмотреть конкретныепримеры, которые совершаются намного чаще других.

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.

Монтаж

Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.

Для установки автомата в электрощит потребуются некоторые инструменты и материалы:

  1. Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
  2. Изоляционная лента.
  3. Нож для очистки концов от изоляции.
  4. Отвертки различных типов — крестовая или шлицевая.
  5. Приборы для определения фазы — индикатор или мультиметр.
  6. Пассатижи или обычные кусачки.

Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.

Однополюсный

При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.

Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Я очень люблю расключать питание на автоматических выключателях снизу. На это есть ряд причин.

а) мне удобно
б) удобно закидывать на автомат сверху отходящие линии
в) экономия проводов в ущерб стоимости шин
г) меркантильный интерес
. ну и прочее.

И каждый раз слышу одно и тоже

— мы так 30 лет делаем, а почему не знаем
— вот сверху и табу
— про какие-то подвижные части . хотя в инструкциях написано черным по белому по фигу с какой стороны питание

Хотя я видел у педантных немцев расключение питания снизу, и тоже так делаю))). ¶

не вопрос
ПУЭ 7 3.1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

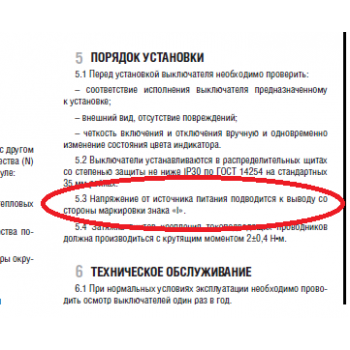

У большинства автоматических выключателей и узо, известных мне на сегодняшний день, расположение не подвижного контакта сверху. ¶

Хороший ответ . убил двух зайцев сразу (конкретный пункт в пуэ и про подвижные части).

Чуточку подкорректирую картинку насчет подвижных /не подвижных контактов. ¶

Не на всех АВ так можно. На автоматах советской промышленности например (КЭАЗ и Контактор до сих пор такие делают) на некоторых строго определено подводить сверху, на некоторых подводить можно снизу, но при этом динамическая стойкость к токам КЗ раза в 1,5 — 2 падает.
Так что вот откуда этот миф))), а на современных аппаратах вообще без разницы вроде, хотя думаю при таких вариантах расключения лучше все таки смотреть инструкцию.

P.S. С аккаунта супруги пишу))) ¶

давай-те чуть-чуть сузим круг

моя тема касается ТОЛЬКО АВ

1) модульного исполнения на дин-рейку
2) от 1 до 63 Ампер включительно
3) любого производителя ¶

Ну в таком "узком кругу" конечно без вариантов.

Я же просто написал предположение откуда миф пошел))) ¶

вниз головой тоже можно
также можно набросать миллион причин подводить питание сверху.
1.у нас даже схемы электрические рисуют сверху-вниз и слева -направо. и у фрицев также
2.те же шкафы распределения питания(возьмем на пост. ток): ввод сверху и пошло вниз деление на секции, отходящие присоединения. т.к. кабели заходят с кабельного полуэтажа снизу(редко сверху с полок).
3. у меня дома тоже приход-уход сверху(питание и отходящие), но ничто мне не помешало завести питание сверху на АВ))
и т.д.

30 лет делаем и не знаем: знаем. традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. можно спокойно работать. лень искать,но ПУЭ это еще не все нормативные документы, граждане электрики. это только общая часть

мне вот больше другая вещь "понравилась": на одном военном объекте попались АВ отечественного производства, у которых блок-контакты состояния работают крест-накрест(Х). такое вижу в первый раз, даже на заводе люди накололись, кто собирал ячейки
да и сами АВ — ГО..О редкостное, работают через раз и не в своем номинале. теперь в каждом селе делают ¶

Подключение автомата. Сверху? Снизу? Из покон веков принято подсоединять сверху.

1. Основная причина — когда вследствие КЗ автомат разлетится в щепки, под напряжением останутся только верхние губки (неподвижные контакты), а весь остальной механизм остаётся обесточенным. Речь идёт о «советских» АВ, например АП50, АЕ20 и т. п.

Такая же ситуация с рубильниками (например, РБ) — там такое подключение задано конструкцией, а устанавливать вверх ногами его нельзя.

2. Дополнительная причина — т. н. унификация, т. е. порядок в щитках. Любой электрик, залазя в щит, «по умолчанию» предполагает наличие фазы сверху АВ.

Конструкция модульных АВ — хрен разберёшься, где там подвижный контакт, а где неподвижный. Поэтому пункт 1 отпадает, остаётся лишь вопрос «эстетики». И как правильно выше сказали, производители допускают любой вариант подключения АВ.

Ясное дело, что при токе КЗ автомат отключится независимо от стороны подключения.

PS: никто не задумывался, почему в схемах изображают АВ именно так? (неподвижный контакт на стороне источника тока).

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

  • Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
  • Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
  • Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
  • Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

  • Тип корпусной части. Она может быть модульной, литой или открытой.
  • Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

  • Возможность размыкания электроцепи на расстоянии.
  • Присутствие сигнальных контактных групп.
  • Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

В бытовых условиях чаще всего применяются модульные автоматические выключатели, маленькие и легкие. Название «модульные» они получили благодаря своей стандартной ширине, которая составляет 1 модуль (1,75 см).

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

  • Дифференциальные.
  • Автоматические.
  • УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

  • Корпус.
  • Система управления.
  • Верхние и нижние клеммы.
  • Устройство коммутации.
  • Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Такой выключатель оборудован индикатором положения, который позволяет легко узнать, включен автомат (красная лампочка) или выключен (зеленая).

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

При выборе чаще всего руководствуются такими основными показателями, как ток отключения при КЗ, а также ток перегрузки.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Двухфазное и трехфазное подключение более сложное, и желательно, чтобы оно выполнялось специалистом.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

В принципе, это не является ошибкой, но все же в этом случае лучше использовать специальную шину, нарезанную по нужному размеру – так называемую гребенку. С ее помощью провода подключаются к пакетникам в нужной последовательности.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы. Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети. Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

litezona.ru

Как правильно подключить автоматический выключатель - инструкция |

Сделав расчет автоматического выключателя и выбрав подходящую защиту, необходимо правильно ее подключить. На первый взгляд, в этом нет никаких сложностей. Процедура достаточно простая: зачищаем кабель, вставляем в клеммы и затягиваем винты. Но, как показывает практика, многие неопытные пользователи делают при этом ряд серьезных ошибок.

И так, давайте разберем основные моменты правильного подключения автоматического выключателя в распределительный щит и рассмотрим наиболее распространенные ошибки.

Как правильно подключать фазу - сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные - снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.



Существует ли разница ввода - подключать автомат сверху или снизу?

При перегрузке или коротком замыкании нагревается проводник и плавится изоляция. Внутри корпуса находятся тепловой и электромагнитный механизмы расцепления, которые срабатывают при сверхвысоких токах. Исходя из принципа срабатывания, нет разницы, через какой из контактов будет проходить электричество.

Некоторые известные производители (ABB, Hager) допускают подключение силового кабеля к нижней клемме. Специально для этого корпус оборудуется зажимами под гребенчатые шины.

В обозреваемых выше моделях неподвижное соединение находится сверху (как и в старых образцах советского производства). Но, как определить его местонахождение в китайских моделях без обозначений на корпусе?!

Согласно правилам ПУЭ, коммутация питающего провода сверху является требованием эстетики и порядка. Аналогичным образом, сверху подключаются и промышленные рубильники РБ - при отключении электрик точно будет знать, что нижнее соединение обесточено.

Но, как показывает практика, фаза может быть подведена и снизу и даже с боку, в зависимости от планирования проводки. Как правило, чем более качественно произведен монтаж модульного оборудования в электрощитке, тем быстрее и проще определить направление движения тока, независимо от места входа фазы.

Неправильное подключение одножильного кабеля к автомату

Давайте разберем наиболее распространенные ошибки, допускаемые при подключении.

Первая ошибка - зажим изоляции в соединении

Довольно часто неопытные пользователи зажимают в клемме вместе с проводником край изоляции, которая может оплавиться.

В лучшем случае, эта ошибка проявится выгоранием автомата и обесточиванием помещения, в худшем - может спровоцировать пожар.

Исходя из такой опасности, рекомендуется перед подключением всегда проверять затяжку проводниковой жилы в контактном соединении.

Вторая ошибка - коммутация жил с разным сечением в одной клемме

Для подключения нескольких автоматов к силовой линии лучше купить гребенчатую шину. Если ее нет под рукой, можно самому сделать перемычку из проводниковой жилы.



Делается перемычка довольно просто: берем цельный кусок провода и, не снимая изоляции, формируем перемычку подходящего размера.

Далее, просто зачищаем изоляцию на изгибе с одной стороны.

Электрики не рекомендуют объединять автоматы перемычками из кабеля разного сечения, так как при зажиме хорошо стягивается только жила с большим сечением, меньший проводник с плохим контактом может оплавить корпус и привести к пожару.

Пример: к первому выключателю была подключена жила сечением 4 мм², к остальным - 2,5 мм². На фотографии хорошо видно, как из-за плохого соединения увеличилась температура меньшего проводника, который оплавил изоляцию и корпус.

Для наглядности давайте попробуем подключить два провода диаметром 2,5 мм² и 1.5 мм². Каким бы сильным не был зажим, жила с меньшим сечением свободно прокручивается в клемме.

На фото провода с разным сечением в дифавтомате - меньший искрит и оплавляет изоляцию.

В дорогих сериях крупных производителей, таких как Legrand например проблема подключения проводов с разным сечением была решена при помощи специальных зажимов, которые их спрессовывают и прочно удерживают в соединении с контактом. Или Hager, которые используют технологию Bi-Connect.

Для большей прочности соединения на стенках зажимов делаются насечки, которые иногда можно встретить даже в дешевых аналогах. Подключение многожильного кабеля без наконечника тоже допускается, только через определенное время нужно подкручивать зажимные винты.

Третья ошибка - оконцевание жил кабелей

С конца провода снимается изоляция на 10 мм, вставляется оголенной частью в контакт и затягивается винтом - именно так чаще всего электрики выполняют подключение.
Как результат, контакт неплохо держится, но его прочность можно улучшить, просто сделав U-образный изгиб на концовке.

Таким образом увеличивается площадь соприкосновения проводника с зажимом, что увеличивает надежность подключения.

Присоединение многожильных кабелей к АВ

При монтаже чаще всего используется мягкий многожильный кабель - он проще монтируется, чем одножильный, но при его подключении тоже есть некоторые особенности.

Одна из наиболее распространенных ошибок - обжим провода без оконцевания, при котором тонкие жилки из-за передавливания обламываются и отпадают. Кабель начинает терять площадь сечения, из-за чего ухудшается прочность контакта, что может привести к уже известным последствиям.



Перед подключением в соединение, многожильный провод нужно оконцевать с помощью вот таких наконечников.

Для крепления двух проводов в одном зажиме применяется специальный наконечник НГИ-2, позволяющий также формировать перемычки для группового подключения нескольких АВ.

Можно ли паять провод под зажим?

Некоторые пользователи с целью экономии и из-за нежелания тратиться на наконечники и другие «монтажные мелочи» делают оконцевание проводников с помощью пайки.

Какую опасность может нести такое подключение?

Со временем под воздействием температуры от проходящего тока припой начинает плавиться. Возникает необходимость регулярно проверять прочность соединения, и подкручивать зажим. На практике, никто не уделяет этому внимание. Проводник все больше греется, а соединение ослабевает, как результат - контакт выгорает, что может спровоцировать пожар.

Использование гребенчатой шины или зачем «придумывать велосипед»?

К счастью, есть отличный аналог, заменяющий перемычки - гребенка. Ее применение имеет ряд преимуществ:

  • Простой монтаж;
  • Более надежные соединения контактов;
  • Безопасность в эксплуатации, так как токопроводящие части полностью заизолированы;
  • Универсальность, ведь Вы всегда можете обрезать шину под нужную длину;
  • Удобство распределения модульных устройств на группы;

При монтаже распределительного щита это не только отличное практическое решение, но и эстетический фактор. В случае расширения сети и установки других устройств, демонтаж перемычек вызовет массу трудностей, но не гребенки, которые можно быстро и безопасно извлечь, а затем установить заново. Для надежной и прочной фиксации используются гребенки двух типов:

Штыревая более удобная при монтаже чем U-образная, но ее соединение менее прочное. Вторая обладает большей площадью соединения, которая размещена вокруг стягивающего винта, из-за чего контакт практически невозможно выдернуть, даже применив силу.

Из-за того, что некоторые корпуса обеспечены зажимами под определенный тип шины, практически, у каждого электрика при себе всегда есть и те и другие.

Как правило, в премиум сериях есть одновременно зажимы под оба вида шин.

Разделение автоматов на группы

Модульные устройства в шкафчике принято разделять на несколько групп по селективности электроснабжения. Самый простой пример - разделить розеточную линию и освещение. К тому же розеточных линий может быть несколько - для комнат, кухни, ванной и т.д. Как правило, отдельная группа выделяется гребенкой, где к одному из устройств подводится фаза.

С точки зрения безопасности и эстетики по бокам шины ставятся заглушки, закрывающие контакты изоляцией, что удобно, если две группы находятся очень близко. Правилом хорошего тона считается использование в щитках ограничителей на DIN-рейку. Они выполняют три важные функции:

  • Разделение на группы для удобства работы;
  • Обеспечение теплоотвода;
  • Прочная фиксация корпусов.

При плотном размещении большого количества автоматов с подведенным током происходит их нагревание. А так как пространство между ними минимальное, воздух не циркулирует и температура поднимается, из-за чего меняются характеристики тепловых расцепителей.

Подвижные защелки - для удобства монтажа

В зависимости от перспектив расширения сети, которое повлечет за собой увеличение количества автоматов, стоит обратить внимание на их крепления, которые могут фиксироваться на DIN-рейке с помощью одной или двух подвижных защелок.

Почему две защелки - лучше? Многим неопытным пользователям может показаться, что нет разницы в способе крепления модуля, но при первой же замене автомата все станет ясно - для извлечения устройства с одной подвижной защелкой потребуется полная разборка всего щита. Этой проблемы можно избежать, если приобрести АВ с двумя подвижными защелками.

Например, они есть в Hager в серии N, извлечение которых происходит за пару минут с помощью отвертки, в отличие от других типов крепления, на демонтаж которых уйдет много времени и нервов.

Если вы только стоите перед выбором, наши квалифицированные менеджеры всегда готовы прийти на помощь.

Автор: Владислав C.

axiomplus.com.ua

Обязательно ли подключать провод к автоматическому выключателю сверху? | ЭлектроАС

Дата: 9 февраля, 2017 | Рубрика: Вопросы и Ответы
Метки: Автоматический выключатель, подключение автоматического выключателя

Этот материал подготовлен специалистами компании "ЭлектроАС".
Нужен электромонтаж или электроизмерения? Звоните нам!

Дмитрий
Добрый день! Прошу объяснить, есть ли какой либо правоустанавливающий документ или положение, которое регламентирует расположение подходящего (питающего) и отходящего (на потребитель) кабеля на автоматических выключателях (автоматах защиты)? Обязательно ли питающий должен располагаться сверху? Спасибо.

Ответ:
В соответствии с ПУЭ, п. 3.1.6, подключение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам. Неподвижные контакты у автоматических выключателей, в подавляющем большинстве, располагаются на верхних контактных зажимах. Необходимо отметить, что в соответствии с пунктом 1.1.17 ПУЭ, словосочетание «как правило» означает, что данное требование является преобладающим, а отступление от него должно быть обосновано. Обоснованием отступления от требований могут быть указания и рекомендации предприятия-изготовителя.

На основании пункта 1.1.28 ПУЭ, в электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка). Отсутствие в пункте 3.1.6 ПУЭ жесткого требования подключения питающего проводника (кабеля или провода) к верхнему неподвижному контакту автоматического выключателя не является руководством к действию.

В соответствии с ГОСТ Р 51321.1-2007, п. 7.6.5.3, направление действий и обозначение положений переключения должны быть четко различимы. На основании ГОСТ 21991-89, в исключительно обоснованных случаях, когда правила настоящего стандарта не могут быть применены (широко распространенная практика или по причине безопасности), направление результирующего действия, соответствующего воздействию, должно быть четко обозначено на органе управления или около него.

ПУЭ-6
3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

ПУЭ-7
1.1.17. Для обозначения обязательности выполнения требований ПУЭ применяются слова «должен», «следует», «необходимо» и производные от них. Слова «как правило» означают, что данное требование является преобладающим, а отступление от него должно быть обосновано. Слово «допускается» означает, что данное решение применяется в виде исключения как вынужденное (вследствие стесненных условий, ограниченных ресурсов необходимого оборудования, материалов и т.п.). Слово «рекомендуется» означает, что данное решение является одним из лучших, но не обязательным. Слово «может» означает, что данное решение является правомерным.

1.1.28. В электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).

ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
7.6.2. Установка коммутационных аппаратов и комплектующих элементов
Коммутационные аппараты и комплектующие элементы должны устанавливаться в соответствии с инструкциями изготовителей (рабочее положение, расстояние от аппаратов до заземленных металлических частей, необходимые монтажные расстояния для снятия и установки частей аппаратов для их обслуживания и т.д.).

7.6.5.3. Направление действий и обозначение положений переключения
Оперативные положения комплектующих элементов и устройств должны быть четко различимы. Если направления движения органов управления аппаратов не соответствуют требованиям ГОСТ Р МЭК 60447, то они должны быть четко обозначены.

ГОСТ 21991-89 (МЭК 447-74, СТ СЭВ 6464-88) Оборудование электротехническое. Аппараты электрические. Направление движения органов управления
7. Исключения
В обоснованных случаях, когда правила настоящего стандарта не могут быть применены (широко распространенная практика или по причине безопасности), направление результирующего действия, соответствующего воздействию, должно быть четко обозначено на органе управления или около него.

elektroas.ru

Как подключить вводной кабель в автомат, сверху или с низу?

Сверху. Стандарт всех автоматов, УЗО и пр. - сверху вход, снизу выход. <img src="//otvet.imgsmail.ru/download/62604757_eee26ad56d5c7fa19511d6da65b19e91_800.jpg" data-lsrc="//otvet.imgsmail.ru/download/62604757_eee26ad56d5c7fa19511d6da65b19e91_120x120.jpg" data-big="1">

Однозначно сверху

а по логике кабель сверху или снизу заходит? я бы так

п. 3.1.6 "Правила устройства электроустановок"

только сверху-таковы требования ПУЭ

Всегда было сверху, так и автоматы устроены....

Обычно сверху, и если только это технически невозможно, то в крайнем случае можно и наоборот.

к неподвижным контактам, не обязательно сверху

Обычный стандарт подводки - сверху. Но иногда, при невозможности делают снизу. Подводка должна быть видимой, пробиркованной

Согласно требованиям ПУЭ вход сверху выход снизу.

Согласно ПУЭ для автоматов без разницы, а вот для выключателей нагрузки: подключение к неподпижным частям. Если взять советскую документацию на автоматы, то в ней было указано, что при подведении к подвижным частям автомата (снизу), срок автомата снижается на 25%. Сейчас об этом нигде не упоминается в документации производителей. Поэтому везде ЖЭУ и другие электрики устанавливают питающий кабель к автомату и снизу и сверху. Я всегда питающий кабель устанавливаю сверху автомата. Для меня важен срок службы автомата, а не скорость монтажа.

touch.otvet.mail.ru

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В продолжение серии публикаций по автоматическим выключателям  очередная статья цикла — схема подключения автоматического выключателя.

Напомню, что цикл статей входит в курс Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Автоматические выключатели технические характеристики.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

elektrik-sam.info

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/yato-tools.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/yato-tools.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/yato-tools.ru/adv.php on line 308
