как сделать работы своими руками, установить тройное устройство и подсоединить по схеме
Обычно в помещении обустраивается несколько розеток, однако их не всегда хватает для подключения необходимых бытовых приборов. Поэтому часто монтируются двойные и даже тройные изделия, чтобы использовать электричество без удлинителя или сетевого фильтра. Это актуально для кухни и рабочей комнаты с оргтехникой и компьютером. Но подключить тройную розетку немного сложнее, чем обычную одинарную.
Содержание
- 1 Что собой представляет устройство из 3 разъемов?
- 2 Плюсы и минусы
- 3 Зачем нужна установка?
- 4 Основные разновидности
- 5 Комплектующие для сборки
- 6 Как установить своими руками?
- 6.1 Разметка стен
- 6.2 Высверливание отверстия
- 6.3 Фиксация подрозетника в бетонной стене
- 6.4 Схема подключения
- 7 Как подсоединить выключатель?
- 8 Техника безопасности
Что собой представляет устройство из 3 разъемов?
Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:
- керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
- декоративную пластиковую коробку;
- металлические пластины, которые обжимают штыри штекера для замыкания цепи.
В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом. Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили. Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара.
По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.
Совет
Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.
Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.
Плюсы и минусы
Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:
- кондиционеры;
- вентиляторы;
- локальные обогреватели;
- приборы для ухода за волосами, ногтями, внешностью;
- увлажнители и ионизаторы воздуха, множество других изделий.
В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте тут).
Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.
Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:
- невысокая цена;
- удобство эксплуатации;
- лёгкий монтаж;
- в случае появления неисправности легко отремонтировать;
- могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
- не требует подведения дополнительной проводки;
- обладают безопасным креплением;
- надёжны.
Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:
- Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
- Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
- Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.
Важно
Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.
Зачем нужна установка?
Возможность подключения тройной розетки нужна для организации питания сразу для трёх электроприборов. Чаще всего такие розетки требуются для кухни и комнат с установленным компьютером, оргтехникой, телевизором и дополнительными акустическими системами.
Основные разновидности
В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода.
- С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
- С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.
В зависимости от модификации розетки выделяют такие категории:
- с автоматическим выключателем, который срабатывает в ответ на перегрузки;
- без заземления или с ним;
- накладные или встраиваемые;
- внешние (наружные) с защитной крышкой;
- внутренние, разработанные специально для подключения при организации скрытой проводки.
Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой. При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки.
Совет
Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.
Комплектующие для сборки
Можно приобрести тройные розетки, но чаще их собирают вручную из отдельных деталей в один прибор. Возможные проблемы подбора комплектующих:
- Цена изделия существенно выше, чем отдельных трёх розеток.
- Требования к нему не соответствуют цели установки.
В данном случае выход — самостоятельная сборка из трёх одиночных розеток тройной. Для этого нужны такие детали:
- стандартные одинарные розетки равного размера с номинальным показателем силы тока 16 А;
- накладная рамка, которая объединяет три сердечника одинарных розеток;
- крепёжные элементы, например, шурупы для фиксации декоративной наладки.
Декоративные крышки одинарных розеток не понадобятся, однако их лучше не выбрасывать, а оставить, как комплектующие для одинарных розеток, которые ещё есть в доме, для замены повреждённых или изношенных.
Как установить своими руками?
Для монтажа потребуется чёткое соблюдение нескольких этапов:
- разметки;
- высверливания углубления под подрозетник;
- установка прибора;
- сборка.
Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.
Разметка стен
Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов.
Внимание
Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали.
Это гарантирует простое подключение.
Высверливание отверстия
Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:
- Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
- Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
- При установке в листе гипсокартона используется соответствующая насадка.
- Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.
При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.
Фиксация подрозетника в бетонной стене
Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:
- В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
- При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.
Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.Важно
Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки.
Проводка подключается, когда смесь в нише высыхает.
- Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
- Если другой тип смеси, то высыхание будет более длительным.
Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

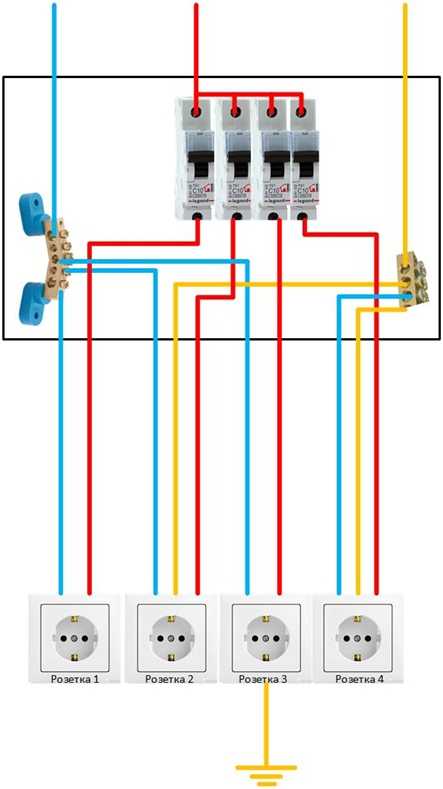

Схема подключения
Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.
- Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
- Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
- При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.
Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

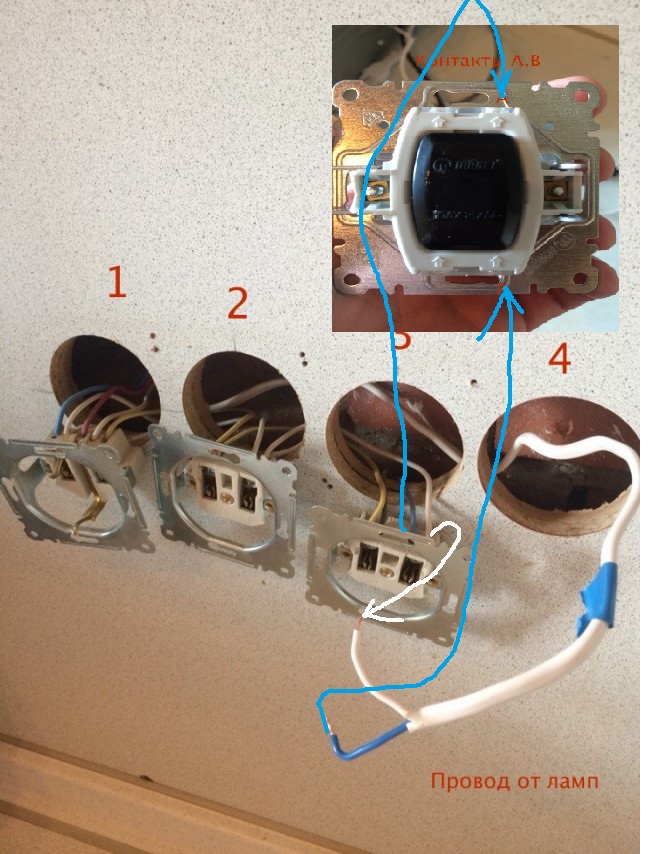

Как подсоединить выключатель?
Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:
- С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
- Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
- Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
- Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).
Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.Внимание
При коммутации многорожковой лампы необходим трёх- и четырехжильный кабель.
При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя.
Техника безопасности
При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:
- использовать качественный инструмент с хорошей изоляцией;
- надевать защитную одежду, обувь с прорезиненной подошвой;
- выполнять действия только днём при хорошем освещении;
- отключать питание в электрощите, чтобы избежать поражения током;
- позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей;
- удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники;
- хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях;
- работы выполнять в сухом помещении.
Выполнение всех этих рекомендаций убережёт от несчастного случая, обезопасит работы по установке или ремонту электроприборов. Для установки тройной розетки потребуется выполнение таких работ:
- подготовка;
- разметка стен;
- сверление отверстия под короб;
- сам монтаж.
Необходимо придерживаться правил безопасности при ремонте и установке электроприборов, чтобы не подвергать себя риску поражения током. Поэтому нужно проверять инструменты на предмет отсутствия повреждений в изоляции проводов, силовых элементов, придерживаться инструкции.
Как правильно подключить электрическую розетку
Ни один монтаж электропроводки не обходится без установки розеток. При желании подключение простой розетки без замены проводки может произвести даже начинающий мастер. Главное – строго придерживаться технологии и учитывать некоторые нюансы.
Способы крепления розеток
Розетки устанавливают на высоте в 30-40 см от уровня пола.
Способ монтажа зависит от конструктивных особенностей изделия и способа прокладки подводящего кабеля. Установку электроточки можно выполнить одним из двух способов:
- Наружный – предполагает фиксацию щитка-подложки с рабочим органом розетки на поверхности стены.
- Скрытый – когда подрозетник с рабочей поверхностью отвода заглублен в полость стены.
Открытый монтаж наименее трудоемок. При скрытом способе монтажа вся сложность заключается в обустройстве посадочных отверстий и необходимости штробления стен.
Выбор необходимых материалов
Для бытовых целей применяют однофазные розетки с входным напряжением в 220В. Они бывают с заземляющим контактом и без него. Приобретать электроустановочные изделия, передающие менее 16 Ампер нецелесообразно.
При подключении мощных приборов, например, стиральной машины или электроплиты выбирают трехфазные розетки. Их необходимо подбирать согласно типоразмеру вилки устанавливаемой техники.
Планируя устанавливать точку подключения в помещении с повышенной влажностью, стоит выбирать изделия с влагозащищенным корпусом и крышкой, имеющие маркировку не ниже IP 44.
Для подключения современных моделей розеток необходима проводка 2,5 квадрата. Наличие заземляющих контактов является сигналом к приобретению трехжильного кабеля, который имеет жилы «фаза», «ноль» и «земля». При скрытом способе монтажа потребуется также подрозетник.
Основные этапы монтажа
Технология установки розетки накладным или скрытым способом практически не отличается. Разница лишь в том, что при скрытом монтаже придется в стене высверлить отверстия под посадочные гнезда.
Проведение подготовительных работ
Первое, что необходимо сделать – обесточить линию, на которой планируете выполнять манипуляции и проконтролировать мультиметром отсутствие напряжения в сети.
При установке новой точки подключения на старое место, чтобы демонтировать отработавшую свой срок розетку, откручивают крепежи и отсоединяют наружный корпус от внутренней части. Под изолирующим корпусом расположены клеммы для подключения электропровода. Их необходимо ослабить с тем, чтобы отсоединить провода.
Если же под точку подключения будет отведено новое место, необходимо разметить участок, обозначив место просверливания отверстия под установку дюбелей.
Подготовка «гнезд» и штробление стены
Отверстия для установки электроточки в зависимости от прочности стены высверливают с помощью ударной электродрели или посредством коронки, установленной на перфоратор.
Выровняв края отверстия и очистив его от остатков пыли, проверяют глубину созданного «гнезда». Подрозетник должен полностью входить в него, не выпирая над поверхностью. Наружные стенки «стакана» покрывают слоем алебастра и заглубляют в посадочное «гнездо».
К проделанному под установку подрозетника отверстию от распределительной коробки прокладывают штробу. В очищенную от строительной крошки полость штробы закладывают электрокабель, выводя «хвост» с запасом в 10-15 см в корпус подрозетника. Проложенную линию фиксируют алебастром. При открытом способе монтажа питающий провод можно проложить в пластиковом коробе.
При наружном способе монтажа платформу с механизмом прикладывают к стене, выбирая оптимальную позицию для размещения. Мелом намечают точки крепления и, сверив горизонтальность и вертикальность линий по строительному уровню, просверливают отверстия под установку дюбелей для фиксации.
Подключение проводов к клеммам
Фиксация контактов в современных моделях розеток бывает в двух исполнениях:
- клавишный зажим – пружинные клеммы, которые при нажатии на них расходятся в стороны, а при опускании охватывают контакт;
- винтовой зажим – пластины, оснащенные винтом, между которыми вставляются оголенные концы электропровода.
Для формирования безупречного контакта необходимо очистить сантиметровые концы жил от оплетки. Изоляцию снимают с помощью ножа или специального инструмента, стараясь не повредить проводник.
Оголенные участки следует расположить так, чтобы она не касались друг друга. Они будут заводиться под винты клемм. Чтобы увеличить контактируемую площадь, зачищенные отрезки проводов загибают, формируя петли.
Важный момент: соединение проводов необходимо проводить между контактами одного цвета, заводя петли оголенных жил под ослабленный винты клемм согласно цветовой маркировке. Проводники «фаза» и «ноль», предназначенные для создания силовых линий, подключают к боковым контактам, а РЕ провод, имеющий желто-зеленую изоляцию – к центральному контакту с «усиками».
Винты клемм аккуратно затягивают и проверяют на прочность, слегка дернув подсоединенный провод. Имея дело с клавишным зажимом, нужно лишь на время ослабить его, завести концы проводника между пластинами и вернуть в исходное положение.
На завершающем этапе остается только вставить в подрозетник рабочую часть, подрегулировать монтажные лапки, установить декоративную рамку и привинтить верхнюю крышку.
