Как подключить 3х фазный счетчик меркурий 230: Опрос и схема подключения электросчетчика Меркурий 230 ART. Технические характеристики и маркировка. АСКУЭ яЭнергетик

Содержание

Схема подключения счетчика меркурий 230,231,234 через трансформаторы

Три вида подключения счетчика «Меркурий»- 230 ам 03 через трансформаторы тока в схемах с пояснениями, советами как избежать ошибок при монтаже и ответами на несколько вопросов.

ТЕСТ:

Насколько вы подготовлены к подключению трехфазного счетчика «Меркурий»?

  1. Какой из видов подключения наиболее часто используют при стандартном наборе бытовой техники?

Варианты ответов:

А. Прямой;

Б. Полу косвенный;

В. Косвенный.

  1. Замеры каких видов энергии способны произвести счетчики?

А. Тепловой;

Б. Атомной;

В. Активной;

Г. Реактивной.

  1. В чем главная особенность десяти проводной схемы?

А. В наличии гальванической развязки.

Б. Цепи тока и напряжения между собой не связаны.

  1. Какой из видов подключения в бытовой сфере не используется?

А. Прямой;

Б. Полу косвенный;

В. Косвенный.

Варианты ответов:

  • Вариант А, так как стандартный набор бытовой техники не потребляет много энергии. Прямого крепления будет достаточно.
  • Варианты В и Г, так как остальные виды энергии через трансформаторные счетчики «Меркурий» не проходят.
  • Оба варианта верные.
  • Вариант В. Косвенный используется в атомных, гидравлических и тепловых электростанциях.

Произвести замер силы энергии активной и реактивной способны трехфазные счетчики марки «Меркурий». Аппарат эксплуатируется в трех проводной системе электроснабжения или четырех проводной. Происходит подключение счетчика «Меркурий»- 230 ам 03 через трансформаторы тока. В быту встречается прямой монтаж. «Меркурий» фиксирует тарифы, просчитывает потери, передает показания по цифровым каналам. Рисунок снизу отражает свойства прибора по замерам.

Счетчики «Меркурий» обладают внешними или внутренними переключателями тарифов. Вместе с опцией импульсного выхода создают условия оптимальной эксплуатации его технических возможностей. Используются в комплекте с компьютерными программами для удаленного управления.

На рисунке изображены схемы монтажа интерфейсов с помощью внешнего блока питания и коммуникационного адаптера.

Топ-5 интерфейсов, используемым счетчиком «Меркурий-230»:

  1. PLC (модем).
  2. IrDA.
  3. GSM (модем).
  4. RS-485.
  5. CAN.

Какой из трех способов установки выбрать

Вариант установки счетчика выбирают между прямым, полу косвенным и косвенным подключением. На определение одного из трех способов влияют технические характеристики сети. В таблице указаны основные параметры большинства схем подключения счетчика «Меркурий»-230 ам 03 через ТТ и через ИКК.

Канал учета Активный и реактивный
Два направления Одно направление
С учетом знака По модулю С учетом знака
По модулю
А+ A1+A4 A1+A2+A3+A4 A1+A4 A1+A2+A3+A4
А- A2+A3 0
R R1+R2 R1+R3 R1 R1+R3
R R3+R4 R2+R4 R4 R2+R4
R1 R1 R1+R3 R1 R1+R3
R2 R2 0 0 0
R3 R3 0 0 0
R4 R4 R2+R4 R4 R2+R4

Подключение для частного хозяйства

В быту подключают счетчики напрямую. Способ используется при протекающем токе в сетях не больше 100 ампер, а мощности потребления – не выше 60 кВт. Аппарат подключают непосредственно к сети подсоединением проводов с двух сторон: входа и выхода, как показано на рисунке снизу.

Необходимо строго следовать соответствию проводов. Первая и вторая клеммы крепятся к выходу «А», третья и четвертая – к выходу «В», пятая и шестая – к выходу «С». Седьмая и восьмая выходят на «ноль».

Пример правильного размещения устройства в помещении:

Пример из личного опыта о прямом подключении:

Очень удобная схема, если в быту нет лишних устройств и в наличии лишь общепринятый набор: утюг, кофеварка, телевизор, микроволновая печь, стиральная машинка и более мелкие электроприборы. Но если жилье оборудовано кондиционером или отопительным котлом, указанная схема не подходит и следует применить более сложный вариант.

Полу косвенное подключение

При допустимой силе расходования энергии 60 кВт и выше применяется полу косвенный способ через измерительные ТТ. Отличительной чертой метода служит замена первичной обмотки. Ее заменяет электрический провод. Напряжение возникает в процессе движения тока по вторичной обмотке. Его и фиксирует прибор учета.

Как подключить к трехфазному счетчику проводку здания или сооружения показано схематически на рисунке снизу.

Подключение к трехфазному счетчику проводки здания

В промышленных масштабах подключение счетчика через трансформаторы и испытательную коробку осуществляется различными схемами при выборе полу косвенного способа. К каждой необходимо относиться крайне внимательно, соблюдая абсолютное соответствие чертежу. ТТ здесь выполняет роль блоков питания.

Чаще всего встречается схема с применением десяти проводов. Основной ее плюс – гальваническая развязка измерительных и силовых цепей. А минус – чрезмерное количество выходов. Клеммы N1 и N3 крепятся к входу «А», NN 4и 6 к входу «В», а NN 7 и 9 – к входу «С». Клемма N2 – на вход конца измерительной обмотки «А», клемма N5 – на вход конца измерительной обмотки «В», клемма N8 – на вход конца измерительной обмотки «С». На фазу «ноль» крепятся клеммы NoN10 и 11, только N11 – на «ноль» со стороны нагрузки. Применение дополнительных клемм Л1 и Л2 специального назначения показано на рисунке сверху. Здесь же примеры крепления клемм измерительной обмотки И1 и И2.

Два широко используемых вида подключения

Вариант монтажа трехфазного счетчика Меркурий 230 с трансформаторами тока – «звезда», назван так из-за звездообразной фигуры, в которую сводятся электрические потоки. Плюс метода: меньше проводов, что облегчает монтаж аппарата учета. Минус: внутренняя схема усложняется.

Установка трехфазного счетчика через трансформатор семи проводным вариантом – мало популярный способ подключения аналогичных аппаратов и применяется редко из-за своей устаревшей схемы. Здесь отсутствует гальваническая развязка, что служит ее главным недостатком.

Ответы на пять часто задаваемых вопросов операционного обеспечения счетчика «Меркурий»-230:

  1. Замеры электроэнергии в любом из направлений производятся в одно тарифном или много тарифном режимах активной и реактивной энергии.
  2. По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Отправная точка — с момента сброса показаний. Ключевой показатель: на начало и за текущий — и предыдущий контрольный срок. По такому же алгоритму ведется сбор и хранение по суткам, месяцам и годам.
  3. В журнале учета времени выхода/возврата напряжения фиксируются и качественные показатели электроэнергии. В любой момент можно посмотреть данные по частоте допустимых и предельных значений.
  4. Внешнее устройство включения нагрузки осуществляет и его отключение. Приведение аппарата в действие создает соответствующая программа.
  5. Предусмотрена фиксация мгновенных показателей средних мощностей. Также возможен замер активной и реактивной энергии. Показатели снимают в одном и в двух направлениях.

Счетчик необходимо монтировать с использованием одиночной панели или в электрическом щитке. На них будут производиться все соединения. Решая как подключить трехфазный счетчик «Меркурий» ам 01, следует обезопасить свое устройство, чтобы в процессе эксплуатации не возникали внештатные ситуации.

Важно также выбрать оптимальное место в здании для монтажа счетчика. Пример идеального обустройства приборов показан на рисунке снизу.

Подключение электросчётчика

Два этапа работ: подготовительный и процесс подключения

Подключая многофазный счетчик необходимо иметь под рукой монтажную схему детального подключения трехфазного счетчика через трансформаторы тока для возможной сверки этапов работ. Необходимо заблаговременно убедиться в нетронутости пломб на приборе. Каждая из них несет на себе информацию срока последней поверки с обозначением года и квартала, а также имеет печать поверяющей организации.

Сразу следует обезопасить себя от трудностей повторного подключения. Они возникают при неправильно собранной схеме. Легко переделать работу поможет небольшой запас в пределах 50-60 мм при присоединении проводов к зажимам. Замер потребляемого тока можно будет произвести довольно просто и при необходимости все переделать.

Прижимать каждый провод следует с использованием двух винтов. Сперва затянуть верхний, убедиться, что он плотно зажат, затем – нижний. При использовании многожильного провода необходимо предварительно все его концы запрессовать.

Еще важно знать, что:

  1. Корпуса приборов учета марки «Меркурий» произведены из плотного пластика. Материал защищает узлы устройства от попадания воды и пыли.
  2. В бытовом секторе трехфазный счетчик «Меркурий»-230 устанавливается в закрытых помещениях или специализированных шкафах. В последнем случае создается более надежная защита от дождя, ветра, солнца, мороза – всего негативного, что может нести окружающая среда.
  3. После подключения прибора учета необходимо тут же установить защитные автоматы для безопасной эксплуатации оборудования.

Четыре шага подключения трехфазного счетчика напрямую

Схема мало чем отличается от подключения однофазного прибора учета. Единственная разница – большее количество клемм.

Первый шаг: следует зачистить от заводской изоляции подводящие проводники.

Второй шаг: крепить их необходимо к защитному трехфазному выключателю.

Третий шаг: к трем парным клеммам подключаются фазные жилы. Первыми присоединяют нечетные зажимы.

Четвертый шаг: к незадействованным контактам крепятся проводники нуля.

Трехфазные счетчики предусматривают подачу тока стационарного оборудования бытового типа. Поможет отводка от фазного провода. Автомат должен быть однополюсным. Прикреплять следует к нулевым клеммам.

Как избежать 4 проблем при эксплуатации трехфазных счетчиков «Меркурий»

Наиболее часто неполадки при эксплуатации счетчиков «Меркурий» касаются жидкокристаллического индикатора (ЖКИ). О неисправности аппарата сообщает код ошибки на приборе. Они бывают временные или носят постоянный характер. Неправильную эксплуатацию прибора учета исправляют.

  1. При нарушении функции памяти необходимо выяснить сопутствующий код и перепрограммировать опцию.
  2. Если обнаружилась ошибка КС программы, требуется срочно отправить прибор на завод изготовитель. Большинство выявленных нарушений КС программы устранят только там.
  3. Ошибка КС байта тарификатора легко исправляется перезапуском прибора.
  4. Неточность КС массива регистров накопленной энергии устраняют, сбросив регистры энергии.

Семь этапов косвенного подключения трехфазных счетчиков

Чтобы понять как правильно подключить «Меркурий»-234 при превышении допустимого количества тока в процессе общей нагрузки, необходимо монтировать разделить цепи при использовании токового трансформатора. Для этого следует к вводному шкафчику, а конкретнее, к его задней части подключить три трансформатора. Каждому отдельному проводу будет соответствовать персональный аппарат. Первичную обмотку при этом крепят за рубильником.

Для подключения к этой фазной жиле необходим проводник. Его диаметр должен достигать около 1,5 мм. Подключать концы следует на втором контакте клемм. Тем же способом крепятся два оставшихся контакта. Важно соответствовать фазам подключения обмоток. В противном случае показатели окажутся неверными.

Оставшуюся свободной обмотку присоединяют к тем контактам счетчика, что соответствуют схеме монтажа трехфазного счетчика Меркурий 230 с трансформаторами тока.

При правильном креплении останется неиспользованным один контакт. Его используют для шины зануления. Ее следует подключать в последнюю очередь.

Два варианта подключения через трансформаторы и испытательную коробку

Для последующего облегчения возможных мероприятий по замене электросчетчика следует еще в процессе монтажа использовать КИП (коробку испытательного перехода). Она позволит зашундировать и отключить при необходимости токовые цепи. КИП также обладает функцией отключения цепи по каждой фазе.

Аппарат не заменим при подключении эталонного или образцового прибора учета и позволяет с легкостью производить замену или поверку без отключения нагрузки на сеть.

По изображенной сверху схеме происходит подключение счетчика «Меркурий»-231 с использованием трех трансформаторов. Аналогичным образом происходит монтаж счетчика ПСЖ через коробку.

Схема подключения счетчика Меркурий 230 через трансформаторы тока

Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз. Особенности рабочих режимов в силовых линиях вынуждают применять для снятия показаний специальные преобразователи – трансформаторы тока (ТТ). Прямое подключение трехфазного счетчика Меркурий, например, в такую цепь допускается лишь при одном условии. Наличие ограничений объясняется тем, что протекающие в контролируемой линии токи не должны превышать предельного значения в 60 Ампер.

Содержание

  1. Преимущества установки и эксплуатации изделия Меркурий 230
  2. Характеристики электросчетчика
  3. Зачем нужны ТТ
  4. Схемы подключения
  5. Полукосвенное включение
  6. Прямое подключение
  7. Косвенное включение
  8. Нюансы подключения счетчика через ТТ

Преимущества установки и эксплуатации изделия Меркурий 230

Трансформатор тока Меркурий 230

Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

  • возможность учета электроэнергии по различным тарифам;
  • допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
  • возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
  • расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Потребность в питании 380 Вольт объясняется применением силового оборудования, в состав которого входят электродвигатели. Они успешно работают только при наличии трех фазных напряжений и применяются в скважных насосах, станках и других образцах техники, используемой в личных целях.

Характеристики электросчетчика

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

  • Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
  • Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
  • Подсчет и регистрация токовых и частотных параметров.
  • Контроль потребления через интерфейс (с центрального диспетчерского пункта).
  • Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. В этих приборах снятие показаний ведется по алгоритму «с нарастающим итогом», не зависящим от мгновенного направления тока.

Зачем нужны ТТ

Подключение трехфазных счетчиков через трансформаторы тока Меркурий дает возможность расширить диапазон измеряемых параметров до нескольких сотен Ампер. Достичь этого удается за счет применения преобразующих устройств с фиксированным коэффициентом трансформации (чаще всего он равен 20-ти). Поскольку счетчики типа Меркурий рассчитаны на токи не более 60-ти Ампер – использование трансформатора позволяет снимать показания при их значениях в питающих цепях, достигающих многих сотен Ампер.

У других моделей ТТ коэффициент трансформации имеет «свои» значения (5, 30, 40 и т. д.).

Выбор конкретного образца преобразователя зависит от расчетного уровня токовой нагрузки в потребительской сети. Если значение тока не превышает 60-ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь.

Схемы подключения

Схема полукосвенного подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.

Полукосвенное включение

Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.

Прямое подключение

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.

Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.

Косвенное включение

Косвенное подключение посредством 10 проводящих жил

При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.

К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ. В указанной ситуации важно научиться различать следующие способы коммутации:

  • Десятипроводная схема.
  • Семипроводный ее аналог.
  • Схема с совмещенными цепями.

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

При выборе подходящего варианта подключения электросчетчика Меркурий 230 в первую очередь исходят из соображений безопасности. Лишь после выполнения этого требования рассматриваются вопросы экономичности и удобства обслуживания или ремонта.

технические характеристики, схема подключения, модификации

Счетчик трехфазный Меркурий 230 — прибор нового выпуска. Это устройство имеет выходы телеметрии и специальный интерфейс, предназначенный для обмена информацией. Устройство оснащено электронной пломбой и может автоматически диагностировать различные неисправности. Производитель электросчетчиков – компания «НПК Инкотекс».

Комплектация

  • 1 Описание устройства
  • 2 Технические характеристики
  • 3 Основные и дополнительные функции
  • 4 Схема подключения
  • 5 Модификации

Описание прибора

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Устройство может быть подключено как прямым, так и трансформаторным способом. Если к прибору подключен трансформатор, то возможен учет электроэнергии на объектах с высокой нагрузкой.

Счетчик трехфазный с жидкокристаллическим дисплеем. Этот экран показывает данные в киловатт-часах. Дисплей имеет 8 цифр. Первые 6 цифр показывают целые значения кВтч, последние 2 — десятичные разряды, сотые доли кВтч. Погрешность, которая имеется в показаниях этого прибора, равна 1,0. Приборы устанавливаются в помещении, где температура воздуха может быть -40…+55ºC.

Если устройство подключено через трансформатор, можно измерить ток, превышающий тот, на который рассчитано устройство. Счетчики устанавливаются в бытовом и промышленном секторах. В домах установлена ​​бытовая техника. Промышленные счетчики используются в промышленной сфере, на заводах, фабриках и заводах. Счетчики могут быть индуктивными и электронными. Электронные счетчики имеют сертификат высокого качества, они более точные, не имеют вращающихся частей и преобразуют сигнал, поступающий от измерительных элементов.

Технические характеристики

Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка – 150 тысяч часов. Срок службы устройства 30 лет. Срок поверки электросчетчиков (межповерочный интервал) — 10 лет. Срок эксплуатации по гарантии 3 года со дня изготовления.

Технические характеристики:

  1. Номинальная сила тока для подключения трансформатора 5 А.
  2. Базовый номинальный ток при прямом подключении устройства составляет 5 А или 10 А.
  3. Максимальный номинальный ток составляет 60 А.
  4. Номинальное фазное напряжение составляет 230 В.
  5. Частота составляет 50 Гц.
  6. Два режима импульсного выхода: базовый, поверочный.
  7. Предел допускаемой погрешности прибора относится к 1 классу точности.
  8. Габаритные размеры, габариты: 258х170х74 мм.

При отсутствии тока в последовательной цепи тестовый выход прибора при измерении активной и реактивной энергии не создает более одного импульса за 10 минут. Эти устройства более прочные и надежные. Раньше их устанавливали на производственных предприятиях. В наше время их часто используют при разводке электричества в загородных домах. Это связано с наличием большого количества электроприборов, требующих высокой мощности сети.

Основные и дополнительные функции

Теперь электросчетчики помимо своей основной функции — учета электроэнергии имеют различные дополнительные функции, с помощью которых можно контролировать некоторые характеристики электросети и режимы работы само устройство. Снимать данные с этого устройства можно не только на месте эксплуатации, но и удаленно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий – прибор, обладающий повышенными возможностями.

Стандартная возможность подключения трехфазного счетчика Меркурий 230:

  1. Измерение данных по электроэнергии, их хранение и визуализация на дисплее за такой временной интервал: с последнего сброса, за 24 часа, за 30 дней, за год.
  2. Прибор может считать токи по двум тарифным планам для 16 часовых поясов.
  3. Устройство может быть запрограммировано с новой скоростью каждый месяц.

Прибор записывает следующие характеристики:

  • расчет мгновенной мощности;
  • Определение разности потенциалов;
  • определение тока по фазам;
  • чтение частоты сети;
  • мощность по разным фазам и общая.

Прибор имеет максимальную защиту. Если лимит превышен, прибор отмечает это, а также указывает точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой.

В устройстве есть журнал событий. В нем указаны такие показатели:

  • время подключения объекта к сети и отключения от сети;
  • учет фаз;
  • корректировка тарифной сетки;
  • запись о вскрытии счетчика;
  • превышение лимита.

Рассмотрим дополнительные возможности устройства. Счетчик имеет дополнительные функции:

  • Учет электроэнергии в прямом и обратном направлениях;
  • возможна передача данных о потреблении электроэнергии по каждой фазе;
  • наличие архива мощности с интервалом от 1 до 45 минут;
  • Срок хранения архивных данных 85 дней;
  • самый высокий показатель утренней и вечерней силы;
  • учет убытков;
  • Регистрация магнитного воздействия с регистрацией данных в специальном журнале;
  • контроль качества электроэнергии.

Схема подключения

Рассмотрим, как подключить устройство. Возможно подключение счетчика по разным схемам, в которых в качестве источника данных будут использоваться трансформаторы тока. Вот схема подключения счетчика Меркурий 230. Наиболее распространена десятипроводная схема подключения прибора. Его преимуществом считается наличие силовых цепей и измерительных приборов. Недостатком считается большое количество проводов.

Последовательность подключения счетчика и трансформатора:

  • клемма 1 — ввод А;
  • вывод 2 — концевой ввод измерительной обмотки А;
  • клемма 3 — выход А;
  • клемма 4 — вход Б;
  • клемма 5 — вход обмотки измерения конца В;
  • клемма 6 — выход В;
  • клемма 7 — вход С;
  • клемма 8 — вход заделки обмотки С;
  • клемма 9 — выход С;
  • клемма 10 — вход нулевой фазы;
  • клемма 11 — нулевая фаза на стороне напряжения.

Клеммы L1 и L2 используются для монтажа счетчика в цепи трансформатора. Возможно подключение счетчика по полусветовой схеме. В этом случае трансформаторы тока соединяются звездой. Тогда установка устройства проще и нужно меньше проводов. Точность и качество данных не пострадали.

Также используется семипроводной способ подключения ТТ. Недостатком его является отсутствие гальванической развязки цепей. Эта схема считается опасной для использования и в настоящее время почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много отличий при установке инсталляции. Схема подключения размещена на корпусе счетчика, на задней стороне крышки.

При установке соблюдать последовательность цветов. Четное количество проводов соответствует нагрузке, нечетное – вводу. Использованы схемы подключения трехфазного многотарифного счетчика.

При подключении счетчика к трехфазным потребителям процесс осуществляется через трансформаторы тока. Данная схема позволяет снизить стоимость электроэнергии и повысить надежность ее подачи. Счетчики прямого включения не делают более 100А. Это связано с ограничением размера проводника. Чем выше сила тока, тем большее сечение провода необходимо для его прохождения. Такие ограничения устраняются трансформаторами тока.

Рассмотрим схему подключения счетчика через контрольную клеммную коробку: клеммы в блоке обозначены буквами А, В, С. К этим клеммам подходит провод, который подключается к силовым шинам 380 В, а затем идет на счетчик через перемычки.

При необходимости перемычки раскручиваются, сдвигаются, и цепь разрывается. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к тестовому боксу. ИКК имеет защитную крышку и приспособление для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с установкой счетчика.

Давайте посмотрим, как снимать показания счетчика электроэнергии. Устройство имеет 6-значный циферблат. Необходимо выписать все числа до запятой. Для расчета энергопотребления за месяц необходимо из новых показаний вычесть те, которые были в предыдущем месяце.

Разберемся, как снять показания с многотарифного счетчика (артикул Меркурий 230 АРТ-01). Для этого необходимо записать следующие данные: Т1 – потребление тока днем, Т2 – потребление тока ночью. Перед записью данных убедитесь, что устройство находится в режиме ожидания.

Рядом с отметкой А должна быть черта. Если ее нет, то следует нажать правую кнопку. Затем нажмите кнопку «Ввод». На дисплее отобразится текущее потребление в течение дня T1. Нажмите Enter еще раз и запишите значение T2 (ночью).

Модификации

Существуют такие модификации счетчиков Меркурий:

  1. Однотарифные трехфазные, многотарифные и многофункциональные: Меркурий 230 АРТ, Меркурий 231 АТ.
  2. Электроэнергия трехфазная активная и реактивная однотарифная, наименования: Меркурий 230 АР.
  3. Трехфазная однотарифная активная энергия: Меркурий 230 АМ, Меркурий 231 АМ.
  4. Однофазная активная энергия однотарифная и многотарифная: Меркурий 200, Меркурий 202, Меркурий 201.

Контроллер Sicon устанавливается в счетчики активной и реактивной энергии Меркурий с внутренними тарификаторами, приборы могут быть двунаправленными или однонаправленными.

Статьи по теме:

описание, основные и дополнительные функции

На российском рынке наиболее распространенными трехфазными счетчиками электроэнергии являются приборы марки Меркурий. Более совершенные устройства имеют множество преимуществ по сравнению с устаревшими аналогами, в частности – простоту подключения и использования, длительный срок эксплуатации и доступную стоимость.

Содержание

  1. Типы трехфазных счетчиков электроэнергии
  2. Особенности трехфазного счетчика электроэнергии «Меркурий»
  3. Технические характеристики
  4. Функциональные возможности
  5. Учет параметров, их измерение и запись
  6. Схема подключения трехфазного счетчик «Меркурий»

Типы счетчиков электроэнергии трехфазные

Счетчик трехфазный Меркурий 230 АР-01 Р 5-60А 230/400В

Счетчики электроэнергии трехфазные в последнее время используются только на промышленных объектах с целью точного контроля потребление электроэнергии, потребляемой в производстве. Этому способствовали преимущества электросчетчиков – улучшенные технические характеристики и надежность. Трехфазные электросчетчики бывают трех видов:

  • Прямое подключение. Особенность заключается в прямом подключении устройства к электрической линии.
  • Косвенное соединение. Этот вид приборов учета подключается с помощью специального трансформатора для высоковольтных присоединений 6-10 кВ и более.
  • Полукосвенное соединение. Особенность заключается в подключении посредством трансформатора в сети до 60 кВт.

При установке однофазных приборов учета используется одна схема подключения. Трехфазные подключаются несколькими способами.

Особенности трехфазного электросчетчика «Меркурий»

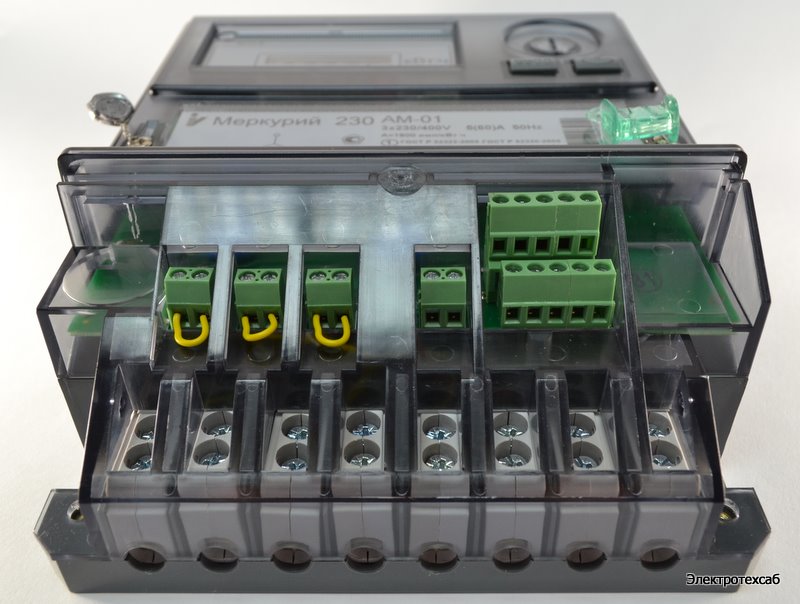

Интерфейс электросчетчика Меркурий 230

В процессе изготовления различных моделей марки «Меркурий» разработчики использовали успешный опыт других специалистов данной отрасли. Перед ними стояла задача изготовить прибор учета с высокой точностью и надежностью измерения, оснащенный современной элементной базой, а также расширенным функционалом и низкой стоимостью.

Особенность электросчетчиков этой марки заключается в схемном исполнении, он имеет максимально возможную функциональность. Проект реализован благодаря импортным комплектующим от ведущих производителей. В результате на рынке появился трехфазный электросчетчик «Меркурий» со следующими преимуществами:

  • компактные размеры и небольшой вес;
  • низкая погрешность измерения;
  • долговечность и надежность в эксплуатации;
  • возможность подключения к централизованной системе;

Предоставляется гарантия производителя.

Технические характеристики

Технические характеристики некоторых моделей

Все электросчетчики делятся на электронные и индукционные модели. Отличием механических устройств является менее высокая точность и надежность.

Современные электросчетчики обладают дополнительным функционалом, позволяющим не только вести учет количества потребляемого ресурса, но и контролировать различные параметры, а также следить за состоянием и работоспособностью самого прибора. Данные с электронных устройств можно считывать удаленно через структуру программного обеспечения. В целом приборы учета «Меркурий» имеют следующие технические особенности:

  • Расширенный диапазон рабочих температур.
  • При неисправностях подключения тока серии исключена возможность хищения электроэнергии.
  • Технологический ресурс по видам точности.
  • Есть ручной и автоматический режим чтения.
  • Само устройство потребляет очень мало электроэнергии.

Различные интерфейсы позволяют работать с приборами в автоматизированной системе коммерческого учета потребляемого ресурса.

Функциональность

Основные модификации электросчетчиков имеют различный набор возможностей.

Счетчик трехфазный «Меркурий» способен выполнять следующие функции:

  • Ручное управление параметрами мощности.
  • Учет, запись и отображение всей информации на встроенном дисплее, возможность их дистанционной передачи.
  • Возможность отслеживания характеристик электрической сети с фиксацией отклонений.
  • Регулирование установленных ставок согласно тарифам.
  • Запись основных событий в память устройства.

Приборы учета производства компании «Меркурий» полностью соответствуют требованиям государственных нормативных документов.

Учет параметров, их измерение и запись

Снятие показаний со счетчика Меркурий 234

Снимать показания с трехфазных счетчиков электроэнергии легко, так как вся необходимая информация выводится на встроенный ЖК-дисплей.

Сначала вам нужно подготовить чистый лист бумаги и ручку; для снятия показаний обратите внимание на индикацию, которая указывает на разнообразие отображаемых данных. Если счетчик двухтарифный, сначала снимаются показания под маркировкой Т1 — дневной, а затем Т2 — ночной. Стоимость электроэнергии, потребляемой ночью, меньше. Количество киловатт умножается на стоимость 1 киловатта ресурса, данные складываются. Для двухтарифных приборов учета необходимо приобрести специальные чеки, где достаточно графы для заполнения всей информации.

Для удобства использования производители также разработали программное обеспечение, облегчающее задачу обработки и передачи информации. Запуск осуществляется при подключении к компьютеру или телефону на платформе Windows.

Схема подключения трехфазного счетчика «Меркурий»

Выбор наиболее подходящей схемы подключения зависит от типа управляющего прибора учета. Трехфазный может работать в условиях стандартных электрических сетей в 220В.

Для прямоточного оборудования передаваемый ток не должен превышать 100 А. В результате это становится причиной ограничения работы устройства по мощности, которая достигает не более 60 кВт. Устройство оснащено клеммными контактами, их отверстия предназначены для подключения проводов небольшого сечения. Как правило, сечение такой проводки колеблется от 25 мм кв.

Электронные трехфазные электросчетчики имеют стандартную схему подключения, которая указана на задней крышке прибора. Установка проста.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
