Как подключить автомат к проводке: Как подключить автомат к проводке в распределительном щитке

Как подключить автомат к проводке в распределительном щитке

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Как подключить автомат в щитке без ошибок
• 2 Подключение автоматов в щитке вход сверху или снизу
• 3 Почему не рекомендуется подключать АВ снизу
• 4 Подключаем провода к автомату кабель с монолитной жилой
• 5 Попадание изоляции под контакт — ошибка?
• 6 Почему нельзя подключать несколько жил разных сечений на одну клемму?
• 7 Монтаж
• 8 Однополюсный
• 9 Двухполюсный
• 10 Особенности схем подключения

Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключаем провода к автомату кабель с монолитной жилой

При установке предохранительных устройств, нередко совершаются идентичные ошибки при подключении автомата. Чтобы не повторить их в будущем, стоит рассмотреть конкретныепримеры, которые совершаются намного чаще других.

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.

Монтаж

Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.

Для установки автомата в электрощит потребуются некоторые инструменты и материалы:

1. Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
2. Изоляционная лента.
3. Нож для очистки концов от изоляции.
4. Отвертки различных типов — крестовая или шлицевая.
5. Приборы для определения фазы — индикатор или мультиметр.
6. Пассатижи или обычные кусачки.

Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.

Однополюсный

При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.

Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

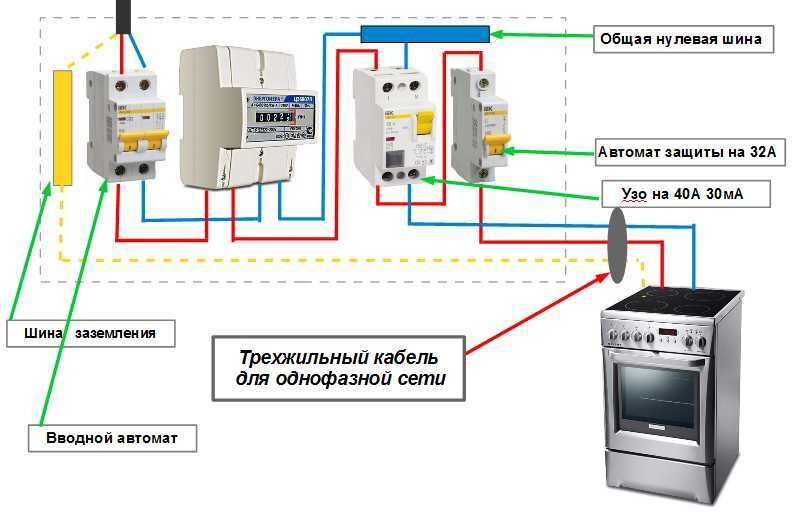

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как правильно подключить автомат: схемы подключения

Автор Aluarius На чтение 6 мин. Просмотров 7.3k. Опубликовано 10.06.2016

Содержание

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Концепции электропроводки машин — Распределение автоматизации

Системы электропроводки в основном стандартизированы, и на них распространяется ряд правил, положений и законов. В соответствии с законами и стандартами в области электротехники электрическая проводка должна быть выполнена надлежащим образом и безопасно. Если электрическая проводка выполнена некачественно или без соблюдения каких-либо стандартов, это может привести к короткому замыканию, поражению электрическим током, повреждению или неисправности устройства, что сокращает срок службы гаджета.

Прежде чем приступить к непосредственному монтажу промышленной электропроводки, необходимо учесть несколько факторов. Эти соображения включают, среди прочего, тип здания, конструкцию потолка, стены и пола, процедуры электропроводки и требования к установке.

Электрическая защита

Прежде чем приступить к монтажным работам, первым и наиболее важным фактором является безопасность персонала. Электричество вредно, и прямой или косвенный контакт с ним при включенном питании может привести к серьезной травме или даже смерти. Чтобы обезопасить свое рабочее место, выполните действия, перечисленные ниже.

1. Избегайте любого прямого контакта с цепями под напряжением или под напряжением, используя защитное оборудование, такое как защитные очки, перчатки и обувь.
2. Уметь определять открытые токоведущие элементы электрооборудования, используя навыки и приемы.
3. При установке или подключении проводов выключите источник питания.
4. Главный распределительный щит, который должен иметь автоматические выключатели, должен управлять электроэнергией, подаваемой на установку.
5. Проводящие инструменты и материалы должны храниться вдали от токоведущих цепей или компонентов оборудования.
6. Должны использоваться непроводящие ток ручные инструменты, предназначенные для электромонтажных работ. Если они используются для значений напряжения (или тока), отличных от указанных, прочность изоляции инструмента ухудшится, что приведет к поражению электрическим током.

Существует несколько типов концепций электропроводки, которые следует рассмотреть перед тем, как приступить к любому новому проекту. Ниже приведена разбивка вариантов с плюсами и минусами каждого варианта.

Двухточечное соединение

Термин «двухточечное соединение» относится к методу сборки, при котором компоненты устанавливаются на трубные втулки и/или клеммные колодки, а соединения между ними затем соединяются вручную. чтобы завершить цепь.

Клеммная коробка

Клеммная колодка (также известная как соединительная клемма или клеммный соединитель) представляет собой модульную колодку с изолированной рамкой для соединения двух или более проводов. Он состоит из двух частей: зажимного элемента и токопроводящей ленты. На приведенном ниже рисунке показана типичная простейшая клеммная колодка.

Токоведущий элемент помещается в изолирующий корпус клеммной колодки (металлическая полоса или клеммная колодка). Он также служит основанием для зажимного элемента. Корпус блока разработан с монтажным механизмом, который позволяет легко надевать или снимать его с печатной платы или монтажной рейки. Большинство клеммных колодок являются модульными и монтируются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в ответ на спрос. Соединения более безопасны, а провода лучше организованы с помощью клеммных колодок.

Пассивный

Пассивный элемент — это электрический компонент, который рассеивает, накапливает и/или высвобождает энергию, а не генерирует ее. Сопротивления, конденсаторы и катушки являются примерами пассивных элементов (также называемых катушками индуктивности). На принципиальных схемах эти компоненты называются Rs, Cs и Ls соответственно. Они подключены к активным элементам в большинстве схем, которые часто представляют собой полупроводниковые устройства, такие как усилители и цифровые логические процессоры.

Компактный

Компактные системы электропроводки включают соединения звездой, линейным соединением и деревом. При соединении звездой один конец каждого из трех проводов соединяется с общей точкой в ​​форме буквы Y, образуя три фазы, а общая точка — нейтраль. Линейная цепь — это электрическая цепь с постоянными параметрами цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. д.). Другими словами, линейная цепь — это цепь, параметры которой не изменяются в зависимости от тока и напряжения. Система деревьев — еще один способ распределения электроэнергии в здании. Устройство проводки этой системы напоминает дерево, так как от основной ветки отходят меньшие ветки.

Модульная

Модульная проводка представляет собой сборную систему проводки, которая соединяет распределительный щит с самой дальней точкой каждой цепи, просто подключая его. продукты. Все наши продукты созданы для совместного функционирования в рамках вашей существующей системы. Независимо от того, хотите ли вы сократить расходы на установку и/или эксплуатацию или просто собрать более эффективную машину, наш обширный ассортимент продукции позволит вам построить систему, соответствующую вашим требованиям к установке. Покупайте продукцию Murrelektronik на нашем сайте здесь.

Источники: electronicshub.org/electrical-systems-and-methods-of-electrical-wiring; https://www.electricaleasy.com/2018/03/terminal-bl…; https://www.renesas.com/us/en/support/engineer-sch… ; https://www. electronicshub.org/comparison-star-del… ; https://www.electricaltechnology.org/2013/12/the-m… ; https://old.amu.ac.in/emp/studym/100013244.pdf; https://coresolutions.ie/systems/modular-wiring/#:…

1 июня 2022 г.

Инструкции по сборке, электрические | LitePlacer

Корпус

Корпус для электроники не является обязательным. Я установил электронику и блок питания на алюминиевую пластину и имел разъемы XLR для проводов. Выбор разъема — это излишество, но я звукорежиссер, поэтому у меня было много таких. 🙂 В любом случае, желательно иметь несколько разъемов; подключение проводов непосредственно к плате TinyG создаст ненужную нагрузку на плату. Вот изображение моей установки; Я уверен, что вы можете придумать что-нибудь покрасивее :

Для справки: нижняя пластина имеет размеры 30 x 25 см.

Информация об управлении кабелями

При прокладке кабелей обратите внимание на движущиеся части машины. Если движение машины скручивает кабели от соединения или пайки, соединение в конечном итоге не удастся. Прикрепите кабели к машине так, чтобы движения изгибали кабели из изолированных секций.

Общие сведения о прокладке кабелей см. на этой странице. Чтобы узнать, как правильно выполнить кабельные соединения, см. здесь.

Схема подключения

Схема подключения на одной странице находится здесь. Страница отображается некорректно во всех браузерах; если нет, скачайте. В любом случае прочитайте остальную часть этой страницы и подстраницы.

Соединения TinyG

ВНИМАНИЕ! Перед первым включением питания поверните потенциометры регулировки тока двигателя в низкое положение. Это особенно важно для оси А. Начните с настройки 10% на A.

Поворот против часовой стрелки уменьшает ток, поэтому я прошу вас сначала полностью повернуть потенциометр оси A против часовой стрелки, а затем немного по часовой стрелке. Схема подключения TinyG здесь. Для первой настройки начните с низкой настройки потенциометров подстройки тока двигателя. Это особенно важно для оси А. (Для справки, я без особых причин остановился на этих настройках тока двигателя: x: 100%; y: 90%, г: 60%; a: 20%.)

Двигатели

См. страницу «Подключение двигателей».

Концевые выключатели

Посетите страницу Концевые выключатели.

Насос и электромагнитный клапан

Насос и вакуумный электромагнитный клапан управляются переключателями FET. См. эту страницу.

Кольцевые светодиодные лампы

См. схему подключения TinyG. Кольцевые лампы работают от 12В. Настройте выход вентилятора на 12 В и подключите кольцевые индикаторы к выходу вентилятора. Если у вас нет подходящего разъема для выхода вентилятора (у меня его не было), не беспокойтесь: обычный разъем с гнездовым штыревым разъемом работает нормально. В качестве альтернативы вы можете соединить лампы последовательно и подключить их напрямую к источнику питания 24 В.

Источник питания

Используйте источник питания 24 В, не менее 5–6 ампер. Это должно стоить менее 50 долларов. Мне нравятся расходные материалы MeanWell, такие как NES150-24 или S-150-24, но любой аналогичный источник должен подойти.

Аварийный выключатель

И последнее, но не менее важное: есть аварийный выключатель! Это движущаяся машина, и здесь важна безопасность. Кроме того, во время тестирования вы можете разбить машину, поэтому вам нужен простой способ отключить питание двигателей. Подключите переключатель к линии сброса TinyG (см. схему подключения на одной странице здесь, аварийный останов посередине справа). Я использовал большую красную кнопку Adafruit (установлена ​​на пластиковом контейнере):

Сброс на TinyG отключает моторы, и мне этого достаточно. В вашей стране может потребоваться выключатель, который фактически отключает питание.

Проводка для программного обеспечения OpenPnP

Программное обеспечение OpenPnP имеет обратную полярность оси Z от LitePlacer. Если вы планируете использовать только OpenPnP, подключите концевой выключатель Zmax к входу Zmin и наоборот.
