Как подключить бойлер своими руками: Подключение бойлера своими руками: схема

Многие горожане задумываются о том, чтобы в своей квартире установить бойлер. И это вполне понятно: этот прибор позволяет забыть об ежегодных отключениях и дает возможность не вспоминать о постоянно растущих тарифах на горячую воду.

Что вы узнаете

Вопрос о том, где установить бойлер решается довольно стандартно. Как правило, бойлеры устанавливают на кухнях, в ванных комнатах или в туалетах, то есть недалеко от мест водозабора. Основная же проблема состоит в том, как установить столь необходимый для многих бойлер, как сделать это своими руками. Именно этим вопросам мы и намерены посвятить нашу сегодняшнюю статью, коснувшись, однако, и возможных вариантов выбора мест установки.

О том, как подобрать подходящий бойлер, мы рассказывали в статье, посвященной именно этому вопросу.

Можно ли самому заниматься установкой бойлера?

Нет никакого сомнения в том, что решая, как установить подобранный вами бойлер в своей квартире, лучше всего обратиться к профессионалу. Более того, воспользоваться услугами специалиста – единственно правильное решение для тех, кому никогда не приходилось работать руками и, тем более, заниматься установкой сантехприборов и электрикой.

Если же вы чувствуете, что эти задачи вам по плечу, смело беритесь за работу.

Важный момент, требующий внимания до покупки бойлера

Еще до приобретения бойлера вам следует убедиться, что квартирная электропроводка способна справиться с той нагрузкой, которой станет для нее этот прибор. Если вы поймете, что «хилая» проводка такой нагрузки не потянет, вам следует или отказаться от запланированной покупки, или пригласить профессионального электрика, который способен решить эту проблему.

Что потребуется, чтобы установить бойлер

Чтобы справиться с установкой бойлера, необходимо запастись следующими инструментами:

• разводным ключом;
• строительным уровнем и рулеткой;
• плоскогубцами;
• перфоратором;
• отверткой;
• маркером.

Не забудьте и о необходимых материалах, к которым относятся, прежде всего, полипропиленовые трубы и ФУМ-лента. Последнюю однако можно заменить дорогим русскому сердцу льном.

Порядок установки бойлера на стену

Стена является наиболее распространенным местом крепления бойлеров. Подбирая место на стене для его установки, следует стремиться к тому, чтобы аппарат находился на минимальном удалении от заборного крана, чтобы нагретая в агрегате вода не успевала охладиться.

Подвеска бойлера производится с соблюдением следующей этапности:

Выбор места

Место для подвески должно отвечать следующим требованиям:

1. Гарантировать свободу доступа к прибору.
2. Располагать исправными трубами и стояками.
3. Быть достаточно надежным, чтобы выдерживать массу вдвое превышающую вес бойлера.

Установка анкеров

Подвеска бойлера производится на металлические анкеры. Место расположения отверстий вымеряется на стене, исходя из высоты прибора и места фиксации на нем крепежной планки. Высверливание отверстий в стене удобнее всего производить с помощью перфоратора.

У вас еще нет перфоратора? Тогда почитайте, как следует его выбирать!

Подключение к водопроводной системе

Подключение к водопроводу производится с помощью гибких шлангов.

Распаковав бойлер, вы заметите, что его корпус снабжен двумя разъемами для подключения:

• синим – для подвода холодной воды;
• красным – для вывода воды горячей.

Кран, обычно входящий в комплект прибора, устанавливается на вводе холодной воды, причем в ходе его установки для уплотнения используется лен или ФУМ-лента. К обоим выводам бойлера (синему и красному) прикручиваются гибкие шланги. Поскольку в их крепежных гайках уже имеются резиновые шайбы, дополнительного уплотнения для них не требуется. Затем входной холодный шланг прикручивается к водопроводу, а выходной горячий соединяется с системой труб, подающих горячую воду к водозаборным кранам.

Электрические подключения

Для подключения на стене необходимо установить розетку, обязательно имеющую заземление. Простое подключение к розетке возможно лишь для бойлеров, мощность которых не превосходит 3 кВт. Однако лучше всего подключение производить через автомат.

При подаче электричества индикаторы бойлера должны загореться.

Контрольное подключение производить нельзя, если бак водонагревателя не заполнен водой!

Выполнение пробного пуска

Перед пробным пуском бойлер необходимо заполнить водой. Для этого открывается заборный кран горячей воды, через который начнет выходить воздух, находящийся в баке водонагревателя. Это позволит холодной воде из водопровода заполнить бойлер. После этого бойлер можно подключить к электросети. По истечении пары часов, когда вода нагреется, бойлером можно начинать пользоваться.

Как установить бойлер – видео

Где установить бойлер: возможные варианты

Кухня и ванная комната – традиционные места установки водонагревателей. Нередко бойлеры устанавливают и на тыльной стороне туалетов, непосредственно над унитазом.

Довольно интересным вариантом установки является монтаж водонагревателя под раковиной. Правда, такой вариант подходит лишь для достаточно компактных приборов.

Итак, мы попытались максимально сжато рассказать вам, как и где можно установить бойлер. Теперь вы можете приниматься за дело, если чувствуете, что оно вам по силам. Удачи!

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

100 фото особенностей подсоединения своими руками

Сегодня трудно представить себе дом или квартиру, в которых нет горячей воды. Однако не везде есть возможность подключить здание к центральной сети горячего водоснабжения. Выходом из этой ситуации является покупка бойлера. Для его установки совсем необязательно обращаться за помощью к специалистам.

Данную процедуру по силам провести собственноручно любому человеку, имеющему хоть сколько-нибудь навыков в проведении санитарно-технических и электрических работ. Как правильно подключить бойлер своими руками – этой теме посвящена данная статья.

Бойлер – что это такое

Бойлером называется прибор, предназначенный для нагрева воды. Он значительно облегчает существование в следующих ситуациях:

• в условиях профилактического отключения горячей воды;
• в дачном домике.

Как видно на фото бойлера, он может быть проточного или накопительного типа. Достоинства первых – компактность и лёгкий вес. Недостаток – довольно большую мощность может не выдержать электросеть. Наиболее популярными являются бойлера накопительные. Это объясняется следующими преимуществами:

• значительный объём;
• низкая стоимость;
• меньшие энергозатраты;
• отсутствие высоких требований к электропроводке.

Водонагреватели могут устанавливаться на стене или полу. Бойлер объёмом до 10 л можно поместить в навесной шкафчик.

Если вы сомневаетесь в своих возможностях, то доверьте установку водонагревателя профессионалам. Собственноручное крепление бойлера – дело рискованное. Особенно это относится к квартирам.

Однако внимательное изучение инструкции от изготовителя, схемы подключения бойлера и действия строго по технологии в значительной степени снижают риск.

Принято выделять следующие достоинства собственноручного монтажа бойлера:

• экономится время;
• снижаются затраты;
• приобретается опыт, который не станет лишним при последующей эксплуатации прибора.

Необходимые материалы и инструментарий

Из материалов вам понадобится трубы из полипропилена и лента ФУМ. Что касается инструмента, подготовьте:

• перфоратор;
• отвёртку;
• пассатижи;
• разводной ключ;
• фломастер;
• рулетку и уровень.

Крепление бойлера на стену

Такой вариант установки водонагревательного устройства считается классическим. Бойлер допускается крепить только на несущей стене, причём так, чтобы он находился как можно ближе к точке водозабора.

Высота установки прибора может быть любой. Главное, чтобы им было удобно пользоваться. Рассмотрим пошаговую инструкцию по креплению водонагревателя:

Выбор места крепления

Проверка годности существующей проводки. Не каждая сеть может выдержать мощность ТЭНов, которыми оснащаются бойлеры. Требования к проводке указываются в техпаспорте изделия.

Непосредственный монтаж. Вначале помечаем на стене, где будет располагаться наиболее низкая точка бойлера. Затем, вымерив расстояние до верхней крепёжной планки, просверлим отверстия, вставляем в них дюбеля и вкручиваем в последние анкера. На анкера устанавливаем крепёжную планку, на которую в последствии будет навешен нагреватель.

Подключение к трубам водоснабжения. Для подключения бойлера к воде применяются полипропиленовые трубы или шланги.

Подключение к электросети. Недалеко от бойлера нужно оборудовать розетку.

Если не уверены в качестве проводки, выбирайте французские водонагреватели Atlantic. Это самые экономичные водонагреватели из всех, что продаются в России. Обслуживать Atlantic требуется в ДВА раза реже, чем бойлеры других марок — один раз в 2-3 года.

За счет покрытия из диоксида титана в баке и на колбе бойлеров Atlantic почти не образуется накипь. Даже через пару лет они буду потреблять мало энергии и работать максимально тихо. А сухой стеатитовый ТЭН собственной разработки Atlantic, закрытый защитной колбой, служит до 20 лет. У обычных мокрых ТЭНов других изготовителей срок службы 1-2 года.

Atlantic собираются по всему миру, кроме Китая. Это самые НЕкитайские водонагреватели из тех, что продаются в России. А гарантия на бак у них 7-8 лет.

Проверка работы устройства. Заполняем бак и открываем кран для подачи горячей воды. Тем самым из системы удаляется воздух. Оставляем бойлер работать на несколько часов. Далее можно начинать активно его использовать.

Бойлер косвенного нагрева

Нагревательный прибор такого типа представляет собой ёмкость с водой, внутри которой находится теплообменник, подключённый к отопительному котлу или к любой системе с теплоносителем.

Принцип работы довольно прост: от котла в теплообменник поступает горячий теплоноситель и нагревает его, а от него уже нагревается вода в баке.

Существует два способа подключения бойлера косвенного нагрева: с приоритетным нагреванием горячей воды и без него. В первом случае происходит перекачка всего объёма теплоносителя через змеевик водонагревательного устройства.

Вода нагревается быстро. Во втором случае, на косвенный водонагреватель посылается лишь часть теплоносителя. Нагрев воды в данной ситуации занимает длительное время.

Фото процесса подключения бойлера

Также рекомендуем посетить:

Как подключить водонагреватель, схема подключения водонагревателя

Автор Фома Бахтин На чтение 3 мин. Просмотров 6.9k. Опубликовано 10 марта Обновлено 19 ноября

Что можно предпринять, если в доме нет горячей воды? Неважно, по какой причине: перебойное обеспечения горячей водой, а то и полное её отсутствие или очередное сезонное отключение, которое всегда приходится на лето – самое востребованное для горячей воды время.

Выход есть – можно подключить водонагреватель. Сделать это самому несложно, чтобы правильно подключить водонагреватель нужно ознакомиться с особенностью его конструкции, видом исполнения и схемой подключения.

Электрические водонагреватели бывают проточные и накопительные:

• Проточные водонагреватели имеют в своей конструкции теплообменник, через который проходит холодная вода. Во время протекания и происходит её нагрев. Отсюда и название – проточный.
• Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость (от 5 до 1000 литров) для воды, где постоянно происходит её нагрев – поддержка заданной вами температуры воды. Нагрев воды в таких нагревателях производится нагревательным элементом (ТЭНом). Потребляемая мощность 1 – 2 кВт (для бытовых накопительных нагревателей).

Проточные водонагреватели достаточно просты в исполнении. Обеспечивают мгновенный нагрев воды – буквально: открыл кран и вот она – горячая вода. Часто имеют автоматику для задания нужной температуры воды.

Бытует мнение, что при использовании проточного водонагревателя «за свет не расплатишься». Это очень распространённое заблуждение, т. к. несмотря на большую потребляемую мощность время его работы меньше, чем у накопительного – нагревается только используемая часть воды. В итоге, расход электроэнергии получается одинаковый.

Главный недостаток – большая потребляемая мощность (5 – 7 кВт). Подключение такого водонагревателя накладывает особенные требования к электропроводке.

Чтобы подключить проточный водонагреватель к электросети в квартире или на даче нужно протянуть отдельную линию (группу) с электрощита с индивидуальной защитой (отдельный автомат). Иначе, проведя горячую воду, лишитесь света. Лучше всего использовать медный провод сечением  от 4 мм2. Если речь идёт о подключении водонагревателей от 8 кВт (бывают и такие), то лучше воспользоваться проводом сечением от 6 мм2.

Ещё одним недостатком таких водонагревателей является ограниченная область их использования – только в кранах и для душевых насадок.

Накопительные водонагреватели  в отличие от проточных не столь требовательны к электропроводке, их потребляемая мощность 1 – 2 кВт, но если проводка старая, то лучше подстраховаться и провести для него отдельную группу и подключить через отдельный автомат. Подойдёт медный провод сечением 2,5 мм2.

Основным преимуществом накопительных водонагревателей перед проточными является более широкая область их применения – можно нагреть воду для ванны, не ограничившись одним душем; подать горячую воду не только в один кран, а в несколько. Благодаря термоизолированной накопительной ёмкости, в случае отключения электроэнергии в доме будет запас горячей воды.

К недостаткам накопителей можно отнести их громоздкие размеры, вес (повышаются требования к креплениям). Нагрев воды в них, вследствие меньшей мощности происходит гораздо медленней, чем в проточных водонагревателях.

Установка водонагревателей должна производиться согласно маркировке (указана на корпусе водонагревателя):

Независимо от того, какой водонагреватель требуется подключить, наличие заземления обязательно!

На видео показана схема подключения водонагревателя своими руками.

Мы искренне надеемся, что наша статья с фото и видео помогла вам в правильном подключении водонагревателя в квартире или на даче.

Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной

Установка водонагревателя и пайка полипропиленовых труб своими руками

Электрическая схема бойлера. Как подключить бойлер к электричеству?

Как установить бойлер своими руками

В последнее время большую популярность приобрели емкостные электрические нагреватели воды (в просторечье бойлеры), поэтому возникает вопрос, как правильно подключить бойлер?

 При помощи электрических водонагревателей решается проблема получения горячей воды, поэтому установка бойлера своими руками так важна.

 КАК УСТАНОВИТЬ БОЙЛЕР САМОСТОЯТЕЛЬНО

 Бойлер можно установить, пригласив специалистов, а можно решить возникшую проблему своими руками.

 Прежде всего, необходимо решить вопрос, какой емкости бойлер необходим. Наиболее часто применяются бойлеры емкостью 50 литров. Помимо бойлера необходимо приобрести 2 шланга, желательно армированных. Длина шлангов зависит от расстояния до существующего водопровода. Для крепления бойлера необходимо иметь также специальные дюбеля. Два крана — один на холодную воду (подача воды на нагреватель) один на горячую.

 В обязательном порядке необходимо иметь уплотнительный материал для резьбовых соединений труб и фитингов (это может быть пакля, уплотнительная лента). Ну и поскольку речь идет об установке бойлера своими руками,должны быть следующие инструменты:

•  электродрель,
•  сверла,
•  набор отверток,
•  ключи сантехнические.

 УСТАНОВКА БОЙЛЕРА СВОИМИ РУКАМИ НАЧИНАЕТСЯ С ВЫБОРА МЕСТА.

 Обычно это ванная либо санузел. При выборе места необходимо учитывать, что стена, где нагреватель будет крепиться, должна выдержать нагрузку бойлера, заполненного водой. Обычно для расчета емкость бойлера удваивается, и для монтажа принимают крепления под такой вес,как и материал стены, в месте установки прибора.

 Монтаж бойлера своими руками начинается с разметки, на стене отмечается нижняя часть расположения прибора. Затем отмеряется расстояние на стене до места крепления. Бойлер крепится на специальную крепежную планку, которая приварена к корпусу.

На крепежной планке должны быть нанесены технологические отверстия, в которые при монтаже входят анкера. Поэтому разметку крепления производят с учетом расстояния между отверстиями. Как видно из приведенного выше, монтаж бойлера своими руками, не содержит ничего сложного, и практически завершен.

 Остается небольшая проблема – как правильно подключить бойлер?

 КАК УСТАНОВИТЬ БОЙЛЕР ПРАВИЛЬНО

 Для этого:

•  Необходимо произвести врезку, как в водопровод, так и подключение к электрической сети.

•  В нижней части нагревателя находятся два выхода труб, это вход холодной воды и выход горячей. На эти выводы подключаются трубы. В целях безопасной эксплуатации на трубе холодной воды необходимо установить предохранительный клапан (обратный).

•  К клапану крепится накидная гайка шланга (вместо шланга можно использовать как металлопластиковые, так и полипропиленовые трубы).

•  Затем производится подключение к водопроводу. В месте подключения обязательно должен быть отключающий кран. Внимание при работе на водопроводной трубе — вода должна быть отключена.

•  Шланг, подключенный к выходу горячей воды, соединяется с трубой, которая идет на краны смесителей. При подключении при помощи резьбовых соединений необходимо помнить (и обязательно применять) уплотнительные материалы лен (пакля), фторопластовые ленты.

 В принципе, как можно увидеть бойлер подключен к системе водоснабжения и подключен правильно.

 Осталось подключить правильно электрическую часть. Во многих моделях бойлеров кабель подключения идет в комплекте совместно с вилкой и предохранительным реле, и уже подключен к нагревателю. Это снимает множество проблем, остается для правильного подключения электрической части бойлера установить розетку. Важно, чтобы розетка была с заземлением.

 Вот и ответ на вопрос,как правильно подключить бойлер. Включаем холодную воду, осматриваем места соединений (на предмет протечек), включаем вилку в розетку, и пользуемся горячей водой.

 Оказывается, установка бойлера своими руками процесс несложный и по силам каждому.

Опубликовано: 2015-05-19 г. Обновлено: 2018-01-03 г.

Как подключить бойлер — наглядная инструкция установки своими руками, фото, видео

Жизнь без горячей воды сегодня невозможно представить. Однако не всегда и везде подача ее бывает бесперебойной. Тогда проблемы приходится решать с помощью электрических нагревателей. По способу нагрева их делят на проточные и накопительные. Различаются принципом работы, количеством потребляемой электроэнергии. В проточных вода нагревается, протекая через нагревательный элемент. В накопительных же происходит нагрев уже налитой воды в бак. Установить самостоятельно и те и другие, в принципе, несложно. Попробуем кратко описать, как их устанавливают.

Оглавление:

1. Проточный
2. Накопительный
3. Видео

Проточные установить их можно в разных местах, в том числе и под раковину на кухне. Для увеличения скорости нагрева оснащены мощными ТЭНами. Следовательно, проводка должна соответствовать производительности устройства. Прежде чем установить такой прибор необходимо решить вопросы с подводом напряжения.

Важно знать, на какую величину тока рассчитан счетчик. Если этот показатель меньше 40А – счетчик придется заменить. Если проводка в вашей квартире не рассчитана на использование электроплит, подключение проточника потребует установки автоматического выключателя на 32 –40А и прокладки соответствующего кабеля.

Как самому подключить бойлер косвенного нагрева

Установка проточного водонагревателя, по сути, это обычная врезка его в систему водоснабжения. Главное, обеспечить к нему подвод воды. Первым делом нужно соединить с электрической сетью, а потом с водопроводом. Обычно такие устройства уже имеют евроштепсель, поэтому рядом с местом, где будет располагаться, нужно установить розетку с заземляющим проводом.

После изучения возможностей электропроводки и ее максимальной нагрузки, определитесь с материалом и сечением. Если мощность проводки недостаточна, нужно протянуть новый кабель от электрощита.

Расчет сечения

Сечение можно подобрать, из того расчета, что 1 кв. мм медного провода рассчитан на 10 А. Силу тока можно вычислить, разделив мощность (Вт) на напряжение бытовой сети (220 Вольт).

Возьмем, к примеру, прибор, мощность которого 8 кВт, разделив его мощность на 220, получим 36 А, следовательно, сечение провода не должно быть меньше 3,6 кв.мм. (36/10). Выбираем, ближайшее, то есть 4 кв.мм.

Итак, разобравшись с проводкой и подключением, водонагреватель нужно надежно закрепить на стене.

Проточники можно ставить стационарно и временно

Временный вариант выполняется с помощью шланга от душа и при подаче воды его несложно перекрыть и не использовать. Здесь потребуется подача холодной воды. К этой трубе нужно прикрутить тройник, установить запорный кран, ввод водонагревателя соединить через гибкий шланг.

Помните, чтобы нагреватель не вышел из строя, никогда не включайте его без воды. Включаться должен только после того, как из крана или лейки душа потечет жидкость.

Стационарный тип подключения подразумевает параллельную подачу и забор подогретой воды и осуществляется параллельно системе водоснабжения. Два тройника врезаем в трубу (соединение кранов должно быть герметичным.) Затем трубу холодной воды соединить с входом в нагреватель — он отмечен синим. Выход нагретой воды через шланг или металлопластиковую трубу присоединить к с запорному крану. Позже открыть краны, смеситель и проверить герметичность соединений. При отсутствии течи вставляйте вилку в розетку.

Следует знать, что если дом многоквартирный, при стационарном подключении, чтобы нагретая вода не пошла в трубы к соседям, требуется перекрыть стояк.

Накопительные имеют термостат, а мощность нагревательного элемента бывает 1,5 — 5 кВт. Электропитание подводится через кабель сечением не менее 1,5 кв.мм. Приборы этого типа отличаются постоянным наличием горячей воды, меньшей потребляемой мощностью. Их установка не сложна и при определенных навыках проведения электрических работ, можно ее осуществить самостоятельно.

Как подключить накопительный водонагреватель?

Важно, где он будет расположен. Стена под его установку должна быть достаточно крепкой настолько, насколько возможно вынести вес заполненного водой бака.

Из инструментов подключение бойлера косвенного нагрева потребует рулетки, карандаша отверток — плоской и крестовой, карандаша, разводного ключа, перфоратора, а чтобы точно разметить отверстия для крепежа потребуется еще и уровень.

Из материалов – 2 полудюймовых шаровых крана, пакля или фум лента, кабель сечением 3х2,5 мм, автомат на 10А, щит для автомата, Г- образные винты.

Крепим к стене

Сначала смотрим, на сколько точек вешается. После размечаем места под крепление к стене. Измеряем рулеткой расстояние между осями отверстий в анкерах аппарата. Перфоратором сверлим дырки под дюбеля. Вставляем дюбеля и вкручиваем крючки.

Важно учитывать высоту от отверстий на анкерах устройства и самой его верхней точкой. Такое же расстояние с незначительным запасом должно быть сохранено от дюбеля до потолка. Иначе зацепить бойлер на крючки будет невозможно.​

Водопровод

На трубах заблаговременно делаем выходы для бойлера. Далее гибкими шлангами соединяем ввод и выход нагревателя. Ввод холодной воды отмечают синим цветом. На него лучше прикрутить клапан для сброса излишнего давления. Если его нет обычно в комплекте, то обязательно надо купить. Чтобы при техобслуживании проще спускать воду из водонагревателя, перед запорным клапаном, рекомендуют установить еще тройник и присоединить к нему кран. Все места соединения для герметичности должны быть выполнены с использованием пакли с пастой или ленты фум.

Далее прикручиваем кран горячей воды к выходу на аппарате, обозначенному красным цветом. Присоединив все выходы, потихоньку открываем кран, ждем пока не начнет выходить воздух и потечет вода. Во время ожидания надо проверить наличие течи в местах соединений. После того, как бойлер наполнен, соединения проверены на герметичность, приступаем к подключению к электросети.

Электросеть

Лучше всего прямо в распределительный щиток квартиры, однако можно и к обычной розетке. В этом случае к этой розетке должен быть подключен лишь бойлер — ведь она произведена под 3,5 кВт, а устройство расходует примерно 2 кВт. Если хотите к электрощитку, то нужно знать, где находятся заземление фаза и ноль. Проведите кабель от электрощита до устройства и пока не подключайте его в электрощит, а просто оставьте запас.

Сбоку от агрегата прикрепите щит, защелкните автомат и пропустите через него кабель: голубой провод — это ноль, красный — фаза, заземление — желто-зеленый. Аккуратно снимите с кабеля 10 см. наружной изоляции, отрежьте фазу, оголите, и соедините с клеммами автомата. Сверху прикручивайте фазу от электрощита, снизу от устройства.

Потом подаете напряжение, засветится индикатор работы, регулируете по инструкции температурный режим и можете пользоваться. ​В целом, при минимальных познаниях и навыках установка водонагревателя своими руками не представляет сложности.

Несколько видео инструкций

Подключение бойлера: как провести монтажные работы своими руками

В этой статье рассмотрим:
Подключение бойлера к полипропиленовому водопроводу своими руками
Как подключить водонагреватель к водопроводу из металлопластиковой трубы
Подключение водонагревательного бака к стальным трубам

Подключение бойлера к водопроводу осуществляется по одной схеме, которая подразумевает установку запорной арматуры на вход холодной и выход горячей воды, монтаж обратного клапана и системы слива бака. Различия могут появляться только при подключении нагревательного бака к разным системам трубопроводов – хотя и здесь принципы остаются теми же, а изменяются только нюансы. Вместе с сайтом stroisovety.org мы займемся изучением этих особенностей. В данной статье мы разберем, как подключается водонагревательный бак к полипропиленовому, металлопластиковому и металлическому водопроводу своими руками.

Подключение бойлера своими руками

Подключение бойлера к полипропиленовому водопроводу своими руками

Схема подключения бойлера к полипропиленовому водопроводу выглядит довольно просто – для ее осуществления из инструмента понадобится паяльник для полипропилена и труборез. Что касается материала, то кроме трех кранов с американками и тройника В/Н/Н диаметром полдюйма, придется еще купить пару тройников, стабилизированные трубы диаметром 20мм, повороты и оконечные муфты МРН.

Если трубы не замурованы в стену, то все что необходимо сделать для врезки бойлера в водопровод из полипропилена, это разрезать в выбранном месте трубы холодной и горячей воды и впаять в них тройники, от которых проложить дополнительные трубопроводы к водонагревательному баку и соединить их с кранами при помощи оконечной муфты МРН.

Подключение водонагревателя к полипропиленовому водопроводу фото

Немного сложнее дела обстоят с замурованным в стену трубопроводом – его придется вскрыть, выполнить врезку, вывести патрубки наружу и замуровать все назад. Сложность этого процесса заключается в том, что спаять нераздвигающиеся в стороны трубы просто невозможно. Выход в таких ситуациях только один – совместно с тройниками нужно использовать разъемные ремонтные муфты. Американка под пайку отлично решает эту проблему – одна ее сторона припаивается к тройнику, а другая к свободному концу трубы. Когда стыки застынут, разъемное соединение собирается, а все остальное подключение бойлера к водопроводу выполняется, как и в предыдущем случае.

Подключение накопительного водонагревателя к полипропиленовым трубам фото

Как подключить водонагреватель к водопроводу из металлопластиковой трубы

Схема подключения водонагревателя к водопроводу из металлопластика является самой простой и, как правило, не вызывает никаких проблем. Дело в том, что обычно металлопластиковый водопровод никогда не прокладывается скрытым образом. Также простому подключению бойлера к водопроводу из металлопластика способствует его конструкция и схема сборки, которая предусматривает использование фитингов.

Все что необходимо для подключения бойлера к металлопластиковому водопроводу, это разрезать пару труб и вставить тройники, после чего протянуть от них трубы к накопительному нагревателю. Если все сделать согласно правилам работы с металлопластиковой трубой, то проблем не должно возникнуть вообще никаких.

Как подключить бойлер к металлопластиковым трубам

Подключение водонагревательного бака к стальным трубам

Пожалуй, это самый трудоемкий процесс – если вам предстоит врезать бак в металлический водопровод, то готовьтесь к худшему. Для любителей простых решений есть замечательный способ, который предусматривает подключение бойлера через патрубки смесителя для мойки на кухне. На каждый из них навинчивается тройник, что позволяет без нарезания резьбы и установки «вампиров» подключить к одной и той же трубе и кухонный смеситель, и бойлер.

В силу некоторых причин такой подход к делу не всегда осуществим, и подключение накопительного водонагревателя к металлическим трубам приходится делать иначе. Существует одно очень интересное изделие, называемое в народе «вампиром» а в науке «врезка» – она представляет собой мощный хомут с резьбовым патрубком. Хомут устанавливается на трубу с использованием резиновой прокладки, после чего с помощью специальной втулки и дрели со сверлом через патрубок в трубе высверливается отверстие. Все, врезка готова, и нет никаких сложных процессов с нарезанием резьбы и установкой сгонов. Эти врезки сразу же оборудуются отдельными кранами, от которых и протягиваются трубы из удобного для вас материала к водонагревательному баку.

Врезка для стальных труб фото

Следует отметить, что установка «вампира» имеет некоторые нюансы:

• Во-первых, в месте его установки металлическую трубу следует тщательно очистить от старой краски. В противном случае тонкая резина не сможет уплотнить это изделие.
• Во-вторых, высверливая отверстие в трубе, следует понимать важность его диаметра – втулка, идущая в комплекте, как раз и обуславливает его в полной мере. Высверлить отверстие меньшего диаметра не пытайтесь – даже если это у вас получится, то со временем оно забьется мусором, и подача воды в нагревательный бак будет затруднена.
• В-третьих, при установке «вампира» позаботьтесь о том, чтобы направить его патрубок в нужном направлении. Тут необходимо исходить из нескольких факторов – нужно смотреть и на удобство подключения трубопроводов, и на удобство высверливания отверстия. Как правило, их направляют немного под углом от стены.

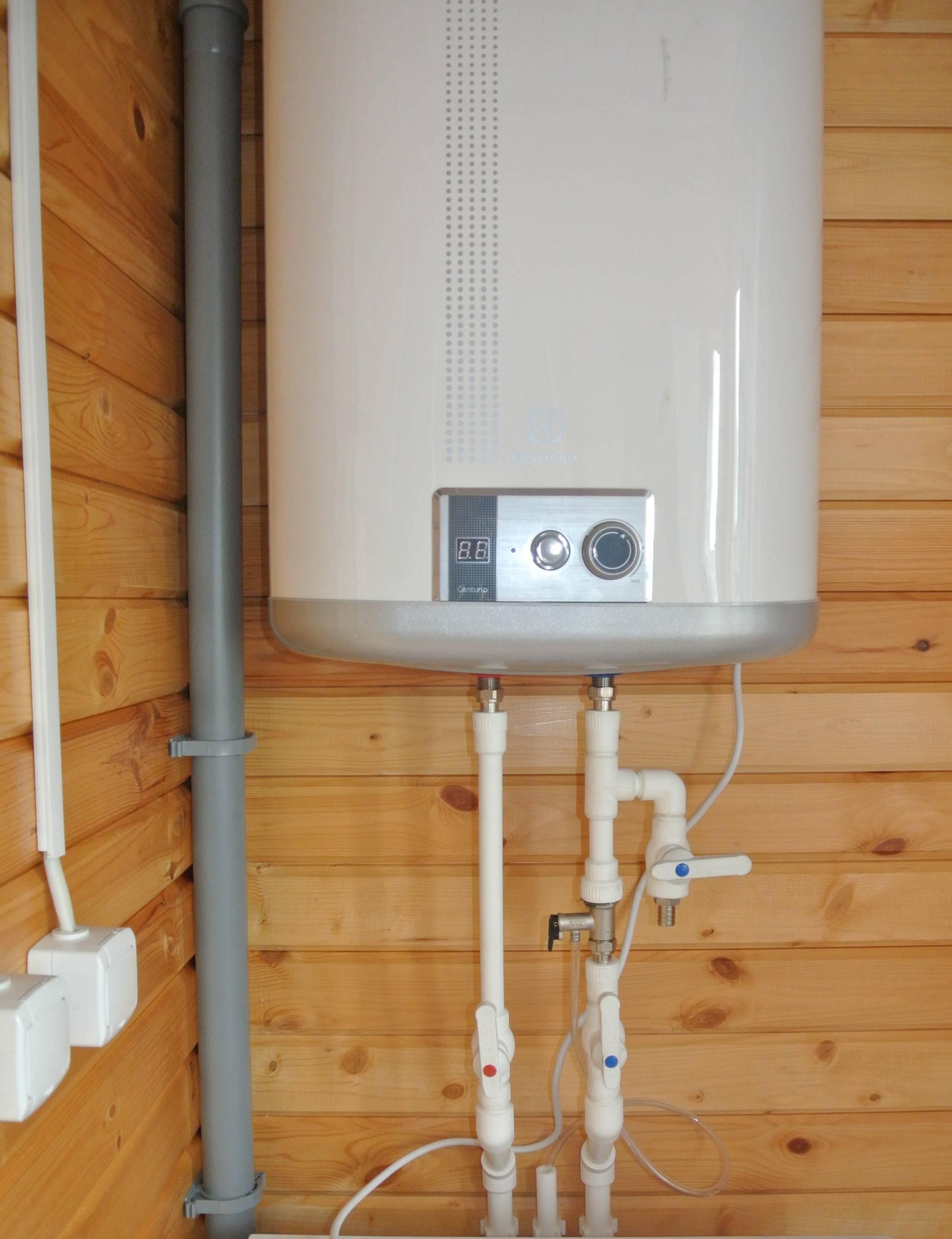

Подключение бойлера к водопроводу своими руками

Ну и в завершение темы для тех, кто не знает, как подключить бойлер своими руками, скажу пару слов о запорной арматуре водонагревательного бака, а вернее о последовательности ее установки.

1. Холодная вода. Если смотреть от патрубка бака, то на него сначала накручивается тройник, на боковой отвод которого ставится кран для слива воды с бака. Потом на тройник монтируется обратный или взрывной клапан, после которого ставится отсекающий кран, который и соединяется с врезкой в водопровод. В некоторых случаях приходится позаботиться о давлении воды в баке – в этом случае устанавливается редуктор, но монтировать его лучше на вводе холодной воды в квартиру.
2. Горячая вода. Кроме отсекающего крана, на патрубке бака, через который выходит горячая вода (обычно он намечен красным кольцом), ничего не ставится.

Как подключить водонагревательный бак своими руками

Вот, в принципе, и все. Именно так выполняется подключение бойлера к разным типам водопроводных систем. Надеюсь, вы нашли ответ на свой вопрос и, вооружившись этими знаниями, теперь легко справитесь с установкой водонагревателя своими руками.

Автор статьи Александр Куликов

Подключение котла своими руками

Надо признать, что подключение болинага бака в большинстве случаев является вынужденной мерой из-за отсутствия надлежащей горячей воды. Иногда установка и подключение бойлера оказывается единственным доступным решением, хотя наличие в квартире или доме огромного тяжелого котла с кипятком как бы немного радует. Последние разработки котлов сделали их достаточно безопасными, стандартизация агрегатов ответвления сделала доступным подключение котла к коммуникациям и сделку своими руками.Конечно, при условии соблюдения схемы подключения котла.

Большинство людей условно делят модели котлов на две категории:

• Устройство проточного типа, в котором поток воды нагревается в системе теплообменников и небольшой емкости и сразу же передается потребителю;
• Приводы котлов, использующие метод термоса, вода заливается в утепленный бак, нагревается и хранится по мере использования;

Для нас это устройство для производства горячей воды, хотя более правильным было бы использование термина «котел» как второго типа устройств.Разобравшись с подключением котла-привода, подключить подачу котла к водопроводу и разводке несложно. Основным требованием к цитометрическим системам является подключение индивидуальной электропроводки и пакетной машины, выдерживающей электрическую нагрузку 8-10кВт. Для этого нужен кабель с медными жилами сечением не менее 4-5мм ^Два .

Важно! Самым слабым звеном в подключении к проточным нагревателям является необходимость замены старого счетчика и модели подключения, выдерживающей ток 20-25А.

Часто в котельной резервуара, кроме ТЭНа, устанавливаются теплообменники для нагрева воды в резервуаре с помощью циркулирующего в замкнутом контуре теплоносителя, пара, горячего газа или воды. Это так называемые котельные системы, использующие косвенный нагрев.

Перед покупкой накопительного котла сделайте предварительную оценку технических возможностей квартиры или дома и сделайте предварительную схему подключения с разметкой водопровода и электрических коммуникаций в различных местах установки тяжелого и громоздкого резервуара.

Стандартная грузоподъемность крепится к стене на расстоянии 15-20 см от потолка с помощью специальных анкерных крюков. Они легко выдерживают вес конструкции котла при условии, что стена не менее 30 см, сделана из кирпича или бетонной плиты.

Для крепления котла выполните следующие действия:

1. С помощью линейки измерьте расстояние между отверстиями на держателе резервуара и переместите отметку на поверхность стены. Дыроколом пробейте отверстие в стене на глубину 10-12 см и осторожно с помощью молотка запрессуйте крючок для нейлоновой трубки и закрутите сам кронштейн.Обычно используют анкер диаметром 8-12 мм, поставляемый с резервуаром.
2. Подвесив пустой резервуар на закрученный анкер, с помощью уровня выровняйте его положение по горизонту и отметьте места для отверстий под остальными крючками. После снятия бака смонтировали оставшиеся анкерные крюки.
3. Повесьте пустую чашу на приспособление и проверьте равномерность нагрузки на крюки.

?

В отличие от высоконагруженной работающей системы, прогрева водного потока головокружительными темпами, при накопительных схемах используется тэн, нагрузка разводки не более пары киловатт.Электропроводка в старых домах часто выполнялась из алюминиевого провода и рассчитана на общий ток нагрузки не более 10А. В этом случае следует и дополнительную проводку подключить от ТЭНа к болинагу счетчика.

Важно! Подключение и подключение дополнительной проводки и установка розетки с выключателем, а также установка подводящих труб для горячей и холодной воды производится после навешивания резервуара водонагревателя на стену.

Если проект вашей квартиры предусматривает установку кондиционера или электрики, скорее всего, проводка рассчитана на нагрузку в 35А и дополнительных мер не требуется.Осталось протестировать подключение и работоспособность земли.

Перед подключением котла своими руками производится подключение дополнительной проводки к клеммам двух дополнительных переключателей-пазов в предохранителе. Снять 10 мм внешней оболочки каждого проводника в проводе. При маркировке жил кабеля используется красный или коричневый цвет для фазы, синий — нейтральный провод и желто-зеленый — жилой «земли». Отверните отверткой с плоской головкой на пару оборотов винт в нижней части переключателя, вставьте провод из нижнего отверстия для контакта и закрутите обратно.Сделайте это со всеми жилами, подключив желто-зеленый контакт к клемме заземления. Аналогичным образом подключить проводку к розетке для котла.

Включение котельной только после проверки подключения и наполнения емкости водой.

Совет! Если на электрощите нет маркировки «фаза» и «ноль», для дальнейшей проверки контактов и правильности подключения воспользуйтесь неоновым индикатором отверточного типа.

Не использовать при соединении коммуникаций гибкие тележки или алюминиево-полипропиленовые трубы.Безусловно, работать с ними легко и удобно, но гарантий безопасной эксплуатации таких трубок дать сложно из-за проблем с коррозией металла. Для линий связи используются пластиковые трубы с алюминиевым каркасом, применяемые в индивидуальных системах отопления. Перед тем, как подключить котел к трубам холодной и горячей воды, проложите втулку в соответствующих трубах по следующей схеме:

1. Если в квартире есть пластиковые трубы для подключения, в достаточно удобном месте отрезать трубу специальными ножницами и с помощью паяльника установить и припаять тройник для дополнительной трубы к котлу.Аналогичная процедура возможна и на «горячей» трубе путем установки тройника перед обратным клапаном или дополнительного крана.
2. В арматуре подвода-отвода воды на корпусе котла винт на уплотнительной ленте «Funke» одним краном. Обернуть вентили пластиковыми переходными муфтами, позволяющими соединить кран с пластиковой трубкой.
3. В ранее установленных тройниках на трубках горячей и холодной воды нарезать пластиковые трубы необходимой длины, соединить их переходными муфтами для кранов.
4. Произвести снятие и подключение предохранительного клапана котла.

Перед подключением котла к воде проверьте герметичность соединений и надежность клапана.

Использование косвенного нагрева котла дает значительные преимущества по сравнению с обычными электрическими методами. В теплообменнике, установленном в баке котла, происходит довольно слабая, но продолжительная передача тепла от внешнего теплоносителя к аккумулируемой воде. Как правило, вход в полость котла к горячему теплоносителю происходит в верхней части, а отбор холодного — в нижних слоях.

Наиболее выгодной является схема подключения бойлера косвенного нагрева при наличии электрического котла отопления квартиры или дома и двухтарифного счетчика электроэнергии. В этом случае максимальное количество энергии, которое можно сохранить в льготный период потребления, используя тепло, накопленное в котле, для отопления и для обычных целей. Такая схема обязательно дополнит каждый контур независимыми циркуляционными насосами.

Самым распространенным, простым и практичным является отопление и горячее водоснабжение с помощью специального трехходового клапана.Клапан, способный переключать гидравлический контур системы отопления и теплообменник котла.

Процесс переключения функций управления закреплен за термостатом котла. В открытом положении клапан перекрывает движение магистрали отопления и направляет горячий теплоноситель в теплообменник котла. По окончании нагрева воды термостат накопителя дает команду, и клапан меняет положение, замыкает контур болинага теплообменника и восстанавливает подключение и циркуляцию теплоносителя в контуре отопления.Примерно такой же способ подключения котла к комбинированному котлу. Для нормального нагрева котла в системе отопления подключение к выходу горячего теплоносителя из котла, второе, привязанное только к теплообменнику котла.

Срок службы котла может достигать десятков лет и часто зависит от развития электрохимических процессов коррозии и жесткости потребляемой воды. В любом случае используйте малейшую возможность для регулярного обслуживания, чистки и замены магниевого элемента в защите.

Связанные с контентом

Как сделать котел своими руками из подручных средств?

В статье мы поговорим о том, как сделать котел своими руками. Способы изготовления этого простого устройства масса. Но зачем это делать? В магазинах огромный выбор устройств разной характеристики — как на 12 В, так и на 220 В, как маленьких, так и больших. Но если поблизости нет магазинов, значит, есть доступ к розетке и хочется выпить бодрящего чая? Тогда наша статья будет полезна.Однако его также можно использовать для экспериментов. Но помните — все конструкции опасны. Риск поражения электрическим током чрезвычайно высок.

Самодельный котел Рейтинг

Самые проверенные способы сделать водогрейный котел своими руками:

1. Используя спички и лопасти.
2. С помощью стальных гвоздей.
3. Использование нагревательного элемента.
4. Из нихромовой проволоки.
5. Из резисторов.

Главное при изготовлении котла своими руками — исключить возможность короткого замыкания.Используйте устройство как можно осторожнее.

Изготовление бритвенного котла

Для изготовления такой конструкции потребуются следующие элементы:

• 2 лезвия.
• 2 совпадения.
• Резьбы.

Порядок изготовления несложный, его можно разделить на несколько этапов:

1. Возьмите провод сечением не менее 0,75 мм ² .
2. Зачистите концы проводов и надежно прикрутите их к ножам.
3. Обратите внимание, лезвия не должны касаться друг друга. Для этого между ними установите спички — они будут выполнять функцию проставок и защищать от короткого замыкания.
4. Обвяжите лезвия нитками так, чтобы они не могли свободно двигаться.

Вот и все, теперь можешь попробовать заварить чай.

Как пользоваться бойлером?

Теперь вы знаете, как сделать котел своими руками. Схема конструкции представлена ​​на рисунке в статье. Но вам все равно нужно уметь его использовать.Главное требование к емкости, в которой будет осуществляться кипячение, — она ​​не должна проводить электричество. Подойдет пластиковая или керамическая тара (предпочтительнее вторая). Также необходимо соблюдать осторожность при включении и выключении. Сначала опустите прибор в воду, а потом просто включите в сеть. И при нагревании не трогайте воду, проволоку или емкость.

Стоит отметить один момент — таким способом нельзя нагревать дистиллированную воду, так как она не содержит солей металлов, проводящих ток.И вряд ли вы полюбите чай, так как электролитический метод плохо влияет на вкус воды.

Есть обогреватель?

Самый простой способ сделать бойлер — из электронагревателя. К тому же это самый безопасный вариант конструкции. Такой элемент имеется в различных устройствах — в чайниках, стиральных, посудомоечных машинах, кофеварках и др. Для изготовления бойлера необходимо подготовить следующие элементы:

1. ТЭН.
2. Провод с вилкой.
3. Клеммные колодки

Алгоритм изготовления нагревателя:

1. С помощью ножа зачистите провода от изоляции.
2. Ввести провода в клеммы и закрепить их на клеммах ТЭНа винтами.
3. Проверить сопротивление катушки нагревателя мультиметром.
4. Проверить на короткое замыкание на корпус.

Если прибор прошел диагностику, можно начинать работу. Такой котел можно использовать без ограничений.Кипяток не теряет вкусовых качеств, поэтому его можно есть. Количество воды, которое можно вскипятить, зависит от мощности нагревательного элемента.

Делаем котел из гвоздей

По сути, это аналог рассмотренной выше лопаточной конструкции. Вот только котел получается посложнее. Для работы вам потребуется:

1. Гвозди 80 мм — 6 шт.
2. Медный двухжильный провод и вилка.
3. Электродрель и сверло 3 мм.
4. Доска деревянная 10х10 см, толщина 2.5 см.

Для изготовления такой конструкции нужно придерживаться последовательности:

1. На расстоянии 3-5 мм просверлить сверлом в деревянной пластине 6 отверстий.
2. Вставьте гвозди в отверстия.
3. Разделите гвозди на две группы по 3 штуки и подсоедините к ним провода.
4. Установите пластину над резервуаром для воды и включите розетку.

Тщательно убедитесь, что проволока плотно прижата к гвоздям.Для этого рекомендуется добавлять в каждое отверстие примерно треть толщины сердцевины. Только после установки гвоздей. Перед первым запуском рекомендуется проверить сопротивление между контактами на вилке — оно должно быть нулевым.

Использование устройства:

1. Наполните неметаллическую кружку водой (как мы уже упоминали ранее, дистиллированная не подойдет).
2. Установите пластину на кружку, электроды должны быть направлены вниз.
3. Подключите устройство 220 В.
4. Как только вода закипит, необходимо отключить прибор от сети.

Как известно, качество воды в этом случае будет не очень хорошее, пить ее вряд ли захочется. Но для технических нужд подойдет. Теперь вы знаете, как быстро сделать котел своими руками. Будьте осторожны при работе с электрическим током, и убедитесь, что хотя бы где-то есть участки с оголенными проводами. А также не позволяйте детям пользоваться такими устройствами.

Установка двухдверного котла своими руками. Установка газового котла в частном доме.Монтаж электрической части

1.
2.
3.
4.

Котлы газовые предназначены для нагрева жидкого теплоносителя в автономных отопительных конструкциях, установка настенных газовых котлов производится в квартирах или частных домах. Поскольку эти отопительные приборы работают на взрывоопасном виде топлива, необходимо четко соблюдать правила установки настенного газового котла, чтобы обеспечить жильцам абсолютную безопасность.

В первую очередь собственникам недвижимости следует знать, что все работы, связанные с подключением устройства к газовой магистрали и системе отопления, должны выполняться специалистами в строгом соответствии с утвержденными решениями.

Самостоятельная установка настенного газового котла

В проектной документации указаны параметры котла, его расположение и описана схема, как будет работать вся система отопления. Только после его согласования часть монтажных работ можно будет проводить своими руками.

• ARISTON, VIESSMANN, BOSCH и ряд других обязывают покупателей проводить монтаж настенного газового котла исключительно сотрудниками сертифицированных центров;
• Некоторые производители, такие как Baxi, Ferroli, Electrolux, более лояльны к этому вопросу, не запрещают самовольную установку настенных приборов.Но в любом случае для пусконаладочных работ потребуется услуга специалистов, имеющих доступ к подключению газового и электрооборудования для сдачи теплотехники в эксплуатацию.

Схема подключения настенного газового котла

Тип камеры сгорания открытый . Принцип работы такого устройства во многом аналогичен функционирует обычная печь и заключается в следующем: устройство, использующее естественную тягу, забирает воздух из помещения, а отработанные газы затем удаляются через дымоход.

Газовым котлам требуется определенное количество воздуха в помещении, в противном случае газ не сгорит полностью и образуются токсичные вещества, представляющие серьезную опасность для здоровья людей.При установке настенных газовых котлов следует предусмотреть окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и местом для обслуживания. Поверхность стен котельной должна быть выполнена из огнестойких материалов.

Объем волокна зависит от мощности подключенного оборудования:

• с мощностью котла не более 30 кВт — 8 м³;
• на 30-60 кВт, это 13-14 м³;
• мощностью до 200 кВт — 15 м³ и более.

Правила монтажа настенного газового котла

Этап первый — крепление на стену. На фото смонтирован газовый котел, закрепленный на специальном кронштейне, идущем в комплекте с устройством. Но не всегда крепеж для него подходит, и часто его приходится приобретать отдельно, учитывая материал стены, на которую его планируется ставить. Дело в том, что кронштейн должен выдерживать массу устройства и обеспечивать его абсолютно ровное положение. Смотрите также: «».

Поверхность стены за тепловым блоком должна быть защищена неагрессивным материалом. Высота установки настенного газового котла предполагает, что подвеска нижней части теплового агрегата будет на расстоянии не менее 80 сантиметров от пола, а зазор между стеной и задней поверхностью составит 5 сантиметров. .

Важным показателем является качество воды, а точнее ее жесткость при использовании в качестве теплоносителя. Исправить недостаток поможет такое чистящее оборудование, как дозаторы полифосфата, а иначе настенный инструмент быстро перестанет работать.

При работе вам необходимо будет установить следующие пункты:

• кран шаровой (газовый), который монтируется на входе в установку;
• газовый счетчик и датчик протечки — врезаны в магистраль перед устройством;
• клапан термический отработанный (по правилам пожарной безопасности).Когда температура у настенного теплового агрегата поднимается до критического значения, например, при возгорании, это устройство автоматически перекрывает подачу газа.

Этап Пятый — устройство вывода в дымоход. Атмосферные газовые котлы требуют подключения к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает соединение устройства с дымоходом железной трубой определенного сечения, устойчивой к высоким температурам, механическому износу и воздействию продуктов сгорания.

Перед тем, как приступить к подключению, необходимо убедиться, что в дымоходе нет остатков мусора и сажи.

При установке отрезной трубы, идущей от дымохода котла, соблюдайте следующие правила:

• вертикальная часть, расположенная на выходе из устройства, должна иметь длину не менее двух диаметров до места вращения;
• далее труба должна быть помещена в сторону агрегата;
• участок, соединенный с дымоходом, должен иметь минимальную длину, если это возможно.

Этап шестой — заливка водой. Перед пробным запуском вентиль открыт, как правило, внизу смонтированного котла. Воду откачивают до давления 2 атмосферы. Этот процесс должен быть медленным, чтобы удалить доступный воздух. Следует проверить нагревательную конструкцию на герметичность.

В процессе проведения пусконаладочных работ можно задать интересующие вас вопросы профессионалу по эксплуатации отопительного газового оборудования.

После завершения работ по вводу в эксплуатацию акт подписывается.

Таким образом, можно сделать следующий вывод: монтаж настенных газовых котлов не назовешь простым. Требуется соответствующий опыт работы в сфере строительства и сантехники. На некоторых этапах без участия специалистов обойтись не удастся.Но если самостоятельно выполнить ряд этапов, то удастся хорошо сэкономить.

На сегодняшний день газовые котлы А колонки используются повсеместно как для нагрева воды, так и для отопления жилых домов. В основном для отопления и горячего водоснабжения используются отдельные одноконтурные котлы или один мононавесной котел и бойлер косвенного нагрева, что создает определенные неудобства в их размещении.Поэтому в домах и квартирах с низким расходом горячей воды все большую популярность набирает установка двухконтурных газовых котлов, совмещающих водяное отопление, как для бытовых нужд, так и для отопления. Монтаж газовых котлов связан с рядом определенных сложностей, связанных не столько с процессом их установки, сколько с соблюдением норм и требований к котлам.

Конструкция двухконтурных газовых котлов аналогична конструкции обычного одноконтурного, где газовая горелка нагревает теплообменник теплоносителем.Основное отличие — возможность двухконтурных котлов одновременно нагревать воду для отопления дома и для хозяйственных нужд. Это достигается за счет совмещенного размещения в теплообменнике труб отопления и горячего водоснабжения.

На первый взгляд теплообменник двухкомпонентного котла представляет собой обычный змеевик с решеткой радиатора. Но необходимо отметить следующее, змеевик двухкилтового котла чаще всего представляет собой комбинацию труб 2 в 1.Внутри магистральной трубы, по которой течет вода на отопление, размещена еще одна — для горячего водоснабжения. Следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях по каждому из контуров. Это сделано специально для улучшения теплоотдачи и это необходимо учитывать при проектировании и подключении водопровода и отопления на двухкилт.

Наличие сразу двух контуров для отопления тоже сказалось на количестве подключаемых труб.В отличие от одинарного навесного, где было всего три патрубка, отводящая и редуцирующая вода и одна подача газа. В двухконтурном котле таких труб пять. На схеме двухконтурного газового котла видно (справа налево):

• труба с входящим теплоносителем;
• труба летняя для горячего водоснабжения;
• трубка, подающая газ;
• труба с отводом горячей воды для водоснабжения;
• труба с отходящим теплоносителем для отопления.

Важно! Перед тем, как использовать описанную выше схему при подключении собственного котла, внимательно изучите инструкцию к нему. Не исключено, что подключение вашего котла будет выполнено несколько иначе. Например, обе трубы подрыва находятся с правой стороны, а обе отходящие — с левой.

Также стоит отметить, что сегодня на рынке можно встретить в продаже как настенные, так и напольные. Помимо способа монтажа, разница между ними заключается в том, что для наружного требуется обязательное отдельное помещение — котельная, а стенку можно установить на кухне или в отведенном под котел месте.Где именно и как установить газовые котлы отопления, рассмотрим далее.

Нормы и требования к установке газовых котлов

Сразу оговоримся, что монтажом и подключением двухконтурного газового котла могут заниматься только специализированные организации, имеющие разрешение и лицензию. Самостоятельная установка А подключение чревато немаленькими штрафами. Но все же определенные работы по подготовке к подключению котла и оформлению необходимых разрешений придется выполнить самостоятельно.

Следующие ниже рекомендации и правила являются соблюдением основных нормативных документов, таких как СНиП 42-01-2002 «Системы газораспределения», а также СНиП II-35-76 «Котельные установки», свод правил по проектированию системы автономного теплоснабжения СП-41-104-2000. В этих нормативных документах подробно описано, что можно, а что нельзя делать при установке газового оборудования. Мы рассмотрим основные важнейшие требования к установке газовых котлов.

1.Помещение, в котором будет установлен газовый котел, должно быть не менее 4 м2 с потолками не ниже 2,5 м;

2. Дверной проем в комнате должен быть шириной не менее 80 см;

3. Помещение должно быть с оконным проемом. Размер окна рассчитывается исходя из следующих требований — на 10 м2 площади при площади 0,3 м2;

4. Требуется качественная вентиляция в помещении для постоянного горения газа. Площадь проема должна составлять 8 см2 на 1 кВт мощности котла.Это касается и котлов с закрытой камерой сгорания, для которых используются коаксиальные дымоходы, совмещающие функции отвода продуктов сгорания и подачи воздуха в котел;

5. Диаметр дымохода подбирается в зависимости от мощности самого котла и рассчитывается по специальной формуле. В целом для отопления дома чаще всего используются котлы от 30 кВт до 40 кВт. Соответственно устанавливаются дымоходы диаметром 130 мм и 170 мм;

6.Верхний конец дымохода следует выполнять над коньком крыши на 50 см. В случае использования коаксиального дымохода его выходной конец должен находиться на расстоянии не менее 20 см от воздухозаборника;

7. Газопровод в доме должен быть металлическим. Но для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен быть оборудован специальной машиной для токовой и тепловой защиты;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10.Установка газовых котлов в подвальных помещениях допускается только для частных домов. Для многоквартирных домов установка газовых котлов разрешается только на кухне или в специально отведенных под котельных;

11. Каждый котел должен быть оборудован счетчиком газа;

12. В помещении обязательно наличие трубопровода холодной воды;

13. В помещении, где будет установлен котел, стены должны быть выровнены и оштукатурены;

14. Котлы нельзя устанавливать на совмещенных поверхностях, в коридорах, в санузле, в общежитии, на балконе, в комнатах без окон и сил, в подвалах многоквартирных домов;

15.Котел следует разместить на расстоянии 15 см от стены. От верхнего края дымохода до потолка должно быть не менее 20 см. Наружную часть дымохода следует выполнять от стены дома на 30 см. Высота установки навесного котла должна быть 0,8 — 1 м от пола, а между стеной и котлом необходимо разместить теплоизоляционную панель.

Важно! Если двухконтурный котел с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила, можно легко получить разрешение на установку двухконтурного котла дома. Разумеется, более подробно знакомиться со СНиП не будет, так как вышеперечисленные правила общие и для каждого конкретного случая возможны определенные ограничения.

Согласование установки в органах власти

При установке котлов-двойников отсутствие СНиПов — лишь малая часть хлопот, с которыми вам придется столкнуться. Больше всего времени потребуется на получение необходимых разрешений и согласование установки.Для получения разрешения выполните следующие действия:

1. Для подключения частного дома или квартиры к городскому газоснабжению необходимо получить ТУ на подключение. Для этого напишите заявление в городскую газовую службу. В заявлении обязательно нужно указать предполагаемое количество потребляемого газа за час. Удовлетворение вашего заявления займет от 1 до 2 недель. После этого вам в руки будут переданы технические условия установки.

2. После получения ТЗ разработать проект газоснабжения.По сути, это установка котла, газопроводов и точек подключения. В частном доме на участке также есть разводка газовых коммуникаций. Проект разрабатывается специализированными инженерами-проектировщиками, имеющими лицензию на проектирование газовых коммуникаций. Контакты компаний, выполняющих дизайн, можно легко найти в Gorghause.

3. После создания и доработки проект отправляется в Gores или другую компетентную службу (Рыгаз, Облгаз, Мингаз). Утверждение проекта может потребоваться от 1 недели до 3 месяцев.Срок согласования зависит от сложности самого проекта. Вместе с проектом необходимо также предоставить ряд сопутствующих документов:

• типов котлов;
• инструкция по эксплуатации;
• сертификат соответствия технико-санитарным требованиям;
• заключения экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверять их наличие при покупке котла.

Конечно, возможен вариант отклонения от проекта. В этом случае вы должны получить официальный документ с ошибкой и причинами отказа, а также список правок по проекту. После внесения правок и повторной отправки на согласование вы получите разрешение на установку котла.

Монтаж двухконтурного газового котла

Определившись с местом установки двухкинтового газового котла, а также подав все коммуникации от ГВС (горячего водоснабжения) и отопления можно приступить к установке самого котла.Стоит сразу оговориться, что вне зависимости от того, будет ли это настенный или уличный котел, для его монтажа и обвязки потребуются одни и те же материалы и комплектующие. Ниже приведен общий список того, что потребуется для надежной работы:

Краны шаровые
• ;
• фильтр грубой очистки;
Магнитный фильтр
• ;
Сетчатый фильтр
• ;
• газовый фильтр;
• знаков;
• шланг гибкий гофрированный;
Манометр
• ;
• термостат;
Дымоход коаксиальный
• ;
• предохранительный клапан на 3 бар.

Важно! Количество и комплектация попутных материалов зависит от схемы подключения газового котла.

Котел газовый двухконтурный настенный устанавливается практически в любом разрешенном для этого помещении. Его установка может производиться самостоятельно, но прямое подключение газового оборудования выполняется специалистом с соответствующим сертификатом на выполнение данного вида работ. Самостоятельное подключение Котел повлечет штраф.

Подключение двухконтурного газового котла начинается с подготовки места для его установки.В первую очередь это касается подвода труб для горячего водоснабжения и отопления, а также подготовки отверстия под дымоход и облицовки стены огнеупорным материалом. Как только все будет готово, приступаем к установке котла:

1. Первым шагом будет промывка системы труб котла для удаления возможных частиц грязи из системы, которые могут попасть туда во время сборки котла на заводе. После этого надеваем на них снятые ранее заглушки.

2.Настенный котел крепится на специальные планки, которые идут в комплекте. Высота установки настенного котла должна быть 0,8 — 1 м от пола. Приносим в стене дырку под доску и крепим к стене самозатяжками. Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом установленных ламелей. От него зависит правильное размещение самого котла. Малейший перекос может привести к быстрому выходу из строя системы отопления котла.

3. Установить котел на монтажные планки. Проверьте, сколько это стоит. При необходимости поправьте и исправьте.

4. Находим входящие трубы и присоединяем к ним сначала шаровые краны, а потом фильтры для грубой или тонкой очистки воды. Это позволит при необходимости перекрыть всю систему промывки и очистки фильтров.

6. Следующим шагом будет установка Знаков. Подключат котел трубами от ГВС к отоплению.

Важно! Трубу газоснабжения котла не трогать.Установка счетчика, арматуры, а также его подключение и опрессовка специалист газовой компании, имеющий разрешение на проведение данного вида работ.

7. Перейти к подключению системы отопления. Если вы подключили котел к старой системе, сначала необходимо его несколько раз промыть, чтобы удалить с него накипь и соль.

8. Подключаем косоглазку с трубой отопления, положенной к котлу. При необходимости между Sgon и трубой можно установить циркуляционный насос.

Важно! Убедитесь, что стрелки на кранах, краях и фильтрах указывают направление движения воды от системы к котлу.

8. Порядок подключения к отоплению Завершите подключение отходящей трубы от котла к отопительной системе. При этом на часах направление движения воды на фурнитуре соответствовало реальному.

9. Подключите ГВС. Вся работа по сути идентична подключению подогрева, с той разницей, что вместо фильтра грубой очистки установлен фильтр тонкой очистки или магнитный фильтр.

10. Прикрепляем дымоход к котлу. Для этого подготовленная по заранее подготовленному отверстию дымоходная труба и затем через колено соединяется с патрубком дымохода в самой подкове.

Важно! Если вы купили котел с открытой камерой сгорания, труба дымохода должна соответствовать следующим условиям:

• труба должна быть изготовлена ​​из стойкой к кислой среде;
• дымоход выведен над коньком дома;
• в дымоходе следует монтировать люк для чистки;
• сам дымоход должен состоять не более чем из трех колен;
• Детали дымохода от котла перед выходом на улицу не должны превышать 25 см.

Прокладка газобентон-скругленная установлена ​​способом. Ключевыми отличиями установки уличного котла является отвод под котел специального помещения, где размещается противопожарная защита на полу и стенах. Кроме того, сам котел не крепится к стене на кронштейны, а чаще всего крепится к полу.

По окончании монтажа двухконтурного котла остается дождаться, когда он подключится к газовой трубе и будет запущен.Этот этап установки котла выполняет специалист газовой компании. Следует отметить, что если вы ранее никогда не выполняли подобного рода работы, лучше будет обратиться за помощью к мастерам. Конечно, все работы будут в копеечку, но безопасность и надежность подключенного котла тоже будет на порядок выше.

Использование газового напольного котла для отопления дома или квартиры считается самым дешевым и качественным вариантом. На сегодняшний день этот вопрос достаточно актуален, поэтому существует широкий выбор модификаций как отечественных, так и импортных производителей, которые отличаются не только ценой, но и наличием различных функций и дополнительных опций.

Чтобы самостоятельно разобраться в предложениях и выбрать хороший, экономичный уличный газовый котел, нужно проанализировать много информации, которая поможет выбрать оптимальный вариант.

Принцип действия

Аппарат газового отопления

Практически все напольные газовые котлы работают идентично. Для их работы в качестве источника энергии используется природный или сжиженный газ, который при горении нагревает теплообменник внутри него.

Последняя — это вода, которая нагревается и циркулирует по системе.В этом случае для качественного обогрева помещения нужно выбирать прибор с качественным теплообменником.

Условно его можно разделить на несколько категорий, различающихся материалом, из которого он изготовлен:

1. Чугун. Он признан самым прочным, так как не подвержен коррозии и обладает высокой устойчивостью к нагрузкам. Известно много случаев, когда такой элемент отработал 50 лет. Среди недостатков можно назвать то, что чугун считается хрупким материалом.Резкое падение температуры жидкости внутри него или механическое воздействие могут повредить корпус.
2. Сталь. Напольные котлы с теплообменником из стали значительно легче и устойчивее к возможным ударам. Но существенный недостаток снижает их положительные характеристики. В первую очередь, это связано с тем, что металл будет обрабатываться намного быстрее, чем чугун, к тому же он подвержен коррозии. Поэтому средний срок эксплуатации таких устройств значительно ниже и составляет всего 10 лет.

Для сравнения КПД, которые имеют газовые уличные котлы Приведена таблица анализа использования отопительных приборов, работающих на разных видах топлива.

Информация представлена ​​на примере отопления для частного дома площадью 350 м2. Они даны в среднем за 6 месяцев отопительного сезона.

Одинарный

Самым распространенным считается одинарный напольный котел.Достоинством в его использовании являются следующие характеристики:

• КПД. Стоимость таких котлов отечественного производства варьируется в районе 20 000 — 30 000 рублей. Кроме того, длительная эксплуатация подтверждена отзывами;
• ремонтопригодность. Если в некоторых типах импортных устройств интересующий объект окажется проблематичным, он найдется в российском отопительном котле в каждом городе. А можно сделать небольшой ремонт своими руками;
• отсутствие сложной электроники.Это позволяет легко поддерживать его и использовать без обучения;
• низкий расход газа.

Газовые котлы для отопления частного дома бывают с открытой или закрытой камерой сгорания. Разница в том, что при первом функционировании используется свежий воздух помещения, а газовая сажа выводится через дымоход.

Второй — с помощью вентиляторов забирают воздух с улицы и аналогичным образом удаляют выхлопные газы наружу. Открытый котел работает по принципу газовой горелки: они нагревают и нагревают воздух вокруг себя.Из этого можно сказать, что КПД у них значительно ниже, чем у закрытых, от которых в теплообменнике все тепло.

Двухконтурный

Стоимость такого устройства будет отличаться от одноконтактного на 20 — 30% по размеру. Но объясняется это рядом причин, характеризующих его с положительной стороны:

• высокая теплоотдача;
• выполняет двойную функцию: обогрев и обеспечение горячей водой;
• имеет широкий набор опций, оснащенных электроникой, что позволяет говорить о надежности и самостопе при обнаружении неисправности.

Монтаж двухконтурного напольного газового котла не представляет особой сложности. Для этого нужно подключить его к трубопроводу отопления и соединить с водосмесителем. После этого обратитесь в специализированную мастерскую для вызова мастера, который подключит котел к газопроводу и сначала запустит устройство.

Рассматривая принцип действия, можно выделить 2 основных действия:

• при обнаружении горячего крана отключена подача газа в теплообменник;
• в этом случае работа горелки переключается на обогрев контура, связанный с подогревом водопровода.При этом сама процедура нагрева осуществляется в потоке без использования накопительных емкостей.

Отдельно стоит отметить, что автоматическое отключение на электронике будет работать только при наличии блока питания. При отключении питания функциональность такого оборудования резко упадет.

Особые требования

Современные газовые напольные котлы соответствуют всем требованиям безопасности и нормам. В некоторых случаях практикуется использование комбинированных устройств, в которых при отключении подачи газа система автоматически перекрывает вентиль и запускает его от электрической сети.Все как по установке двухконтурного котла смотрите в этом видео:

Самые простые модели автоматом не оснащены, поэтому переключать их нужно своими руками. Поэтому рекомендуется периодически проверять его работоспособность при возможных отключениях.

Доверьте установку котла специалистам

Газ считается источником повышенной опасности, ведь для подключения газового котла в частном доме необходимо пригласить специалиста, имеющего лицензию на осуществление данной деятельности.

При строительстве частного дома к вопросу планировки следует отнестись очень серьезно. Дело в том, что установка газового напольного котла допускается только при соблюдении всех условий. Они регулируются требованиями, прописанными в СНиПах и пожарной безопасности. Любое несоблюдение или отклонение от них приведет к тому, что в лучшем случае при периодической проверке собственник получит административный штраф, а в худшем — закончится взрывом или пожаром.

Данные требования не распространяются на электрические котлы, их разрешается устанавливать где угодно. Но чтобы добиться нарушения эстетики помещения, рекомендуется использовать для этих целей специальное помещение.

Преимущества и недостатки АОГВ

АОГВ оптимально по расходу топлива и теплоотдаче

Уличный газовый котел для отопления частного дома считается самым популярным для вновь строящихся или ремонтируемых домов.

Обратившись в специализированную организацию с вопросом, какое оборудование установить, чтобы сбросить свой дом, скорее всего, вы получите ответ, что это напольный АОГВ. В первую очередь, это связано с тем, что по соотношению расхода материала и теплоотдачи в данном рейтинге лидирует газ.

Достоинство

Основная проверка Установленный газовый котел проведет зимой

Широкая популярность газовых напольных котлов для отопления жилых и нежилых помещений объясняется тем, что такое оборудование имеет ряд преимуществ, отличающих его от основных конкурентов.

В первую очередь, это значительная экономия, возможность выполнить частичный монтаж своими руками, простота в дальнейшем обслуживании и удобство в эксплуатации. Кроме того, можно выделить ряд преимуществ такого оборудования:

недостатки

Если боитесь пожара, не выбирайте устройства с открытой горелкой

Несмотря на то, что напольный газовый котел имеет столь весомые достоинства, прежде чем отдать предпочтение, следует ознакомиться с особыми условиями его конструкции и эксплуатации, которые можно представить как недостатки такого оборудования.

Кому-то они могут показаться незначительными, а кому-то наоборот — взвешенными. Вот основные из них:

1. Перед установкой газовых котлов теплого пола нужно собрать много разрешительной документации. Например, согласование со службой государственной технической поддержки, чтобы предоставить проект предстоящего монтажа, акт проверки дымохода, план помещения, в котором отведено определенное место для его установки.
2. Слабое давление в газопроводе может привести к тому, что они начнут дымить, в результате чего дымоход забивается и КПД оборудования снижается.
3. Выбирать устройства с атмосферной горелкой, нежелательной для людей, чувствующих открытый огонь. Это связано с тем, что в таких котлах пламя видно.

Перед тем, как выбрать лучший вариант для дома, стоит обратить внимание на то, что котлы оборудованы для работы в России.

Это связано с тем, что давление в системе может существенно измениться, поэтому, снизившись до минимального уровня, импортная горелка может начать гореть сама, что приведет к выходу из строя всего котла.

Выбор котла

Какой напольный газовый котел лучше купить для дома? Этот вопрос задают практически каждому, кто сталкивается с его приобретением. В этом случае возникнут следующие проблемы:

• одно- или двухконтурное;
• импортных или отечественных;
• с открытой горелкой или закрытой.

Решив все эти вопросы, встанет проблема определения мощности устройства. Следует отметить, что эта величина напрямую зависит от площади вашего дома, наличия в нем теплых пиляров, отапливаемых некоторыми комнатами, количества жилых и ряда причин.Подробно о выборе мебели для загородного дома смотрите в этом видео:

Для примерного ознакомления с методикой расчета вы можете воспользоваться таблицей ниже.

Сокращенные термины в последнем столбце, обозначенные *: NA — настенный котел, и — напольный котел с атмосферным отоплением, ND — напольный котел с вентиляторной горелкой.

Соблюдать меры безопасности при работе с газовым оборудованием

Решая поставить такую ​​технику своими руками, чтобы она выполняла качественный и экономичный обогрев помещения, следует учитывать, что природный газ является взрывоопасным и легковоспламеняющимся веществом.

Поэтому, даже если вы знаете, как установить уличные газовые котлы для отопления, своими руками сделать это невозможно. Как уже говорилось ранее, для этого есть специально обученные лицензированные специалисты, которые выполнят эти работы правильно, а главное — с соблюдением техники безопасности.

Во всех случаях, где бы ни планировалось разместить газовый котел, на полу или на стене, установкой занимаются аккредитованный специалист от Gorghaz .

Газовый надзор разрешит установку, только при наличии сертификата соответствия Приобретенное оборудование.

Монтаж настенного газового котла. Материалы и инструменты

Остановив выбор на понравившейся модели, спросите, как ее закрепить на стене и что предложено для этой комплектации К котлу (крючки, дюбели).Если утеплитель продается без креплений, их придется приобретать дополнительно.

Отказаться от покупки, если агрегат произведен не слишком солидным производителем . Либо это начинающий поставщик, либо, скорее, не особо заботящийся о качестве.

Оплатив покупку, можно отнести домой и приступить к креплению на стене. Для этого нам понадобятся инструменты :

• электрод или Перфоратор ;
• металл трубы ;
• строительный уровень (желательно лазерный).

С помощью последнего проверьте, как именно установлен агрегат. Это особенно важно для конденсационных газовых котлов. Малейшее отклонение от вертикали гарантирует поломку , причем в ближайшее время.

Подготовка места для установки

Следует помнить, что помещение, в котором будет установлен газовый котел, считается взрывоопасным и должно соответствовать набору критериев, установленных законодательством . Поэтому перед оформлением заказа следует убедиться, что в вашем доме это возможно, иначе покупка станет совершенно бесполезной: Горес откажется согласовывать процедуру.

Обычно котлы настенные на кухне . Помимо вентиляции и сквозного отверстия на входной двери (причем во всех случаях оно должно выходить наружу) обратите внимание на саму стену. Следите за тем, чтобы он был прочным и выдерживал установку силового крепежа, да еще и котла на нем. Для этого укрепите стену деревянными плашками . Настенное покрытие не должно воспламеняться . Если есть риск, что он загорится при пожаре, лампу ставят на стену, значит, бойлер уже стоит.

Фото 1. Примерные размеры настенного котла и нормы его размещения относительно прилегающих стен, пола и потолка.

Заполнитель, по нормам стена примерно 45 см . Поэтому он крепится не к панели полностью, а на брусьях, предварительно прикрепленных к стене. Высота от пола должна быть от 0,8 до 1,6 м . Остальные стены для эстетики облицованы керамической плиткой.

Внимание! При установке газоконденсатного агрегата нужно помнить, что его вешают с наклоном «от себя» То есть расстояние между стеной и котлом вверху немного меньше, чем между стеной и дном агрегата.

Держатель котла

Процедура установки состоит из следующих этапов:

• распаковка котла ;
• запись маркировки на корпусе с данными в паспорте и накладной на приборе;
• прикладной кронштейн или другой подходящий крепеж;
• снятие заводских заглушек с агрегата;
• промывка внутренних труб .

Теперь котел можно повесить в нужном месте. Проверить горизонтальность Котел, при необходимости отрегулировать его положение.

Осталось подключить котел к системе. Если мастер уже приехал звонить, можно привлечь его к работе.

Дымоход в частном доме

Чаще всего в домах встречаются котлы с закрытой топкой . Это и понятно: они легче в обращении, подключите их к зажигалке — достаточно прикрутить коаксиальную трубу .В частных домах коаксиальный дымоход выводят через стену .

Фото 2. Схема дымохода от газового котла через ближайшую стену. Отображение движения дымовых газов и воздуха.

К высоте подвешивания трубы жестких требований нет, т.к. тяга обеспечивается работой встроенного вентилятора . Открытая топка подразумевает установку индивидуального дымохода, и особое внимание здесь придется уделить сечению трубы.

Внимание! Купив трубу, посмотрите, из чего она сделана. Для работы идут только износостойкие материалы , не боящиеся капризов температур и воздействия продуктов сгорания.

Подключение к системе отопления

Фактически не выполняйте так же, как при подключении отопления . Разница в кранах и диаметрах труб.

На «холодную» трубу поставить фильтр , который предотвратит попадание в нагреватель грязи и металлических частиц.

Краны режущие с межсоединениями (т. Н. Американские). Работают с ними намного проще и быстрее, а когда кран выезжает, его легко заменить на новый.

Трубы с холодной головкой Подключаются слева, фокусируя от центра блока, горячих — с правой.

Вам также будет интересно:

Как подключиться к источнику газа

Отвод газовой магистрали соединяется гибкой связью с патрубком на отопительном приборе. Отсечка Обязательно комплектуется герметично прикрепленным фильтром. Герметизация резьбовым компаундом, нанесенная краской и упаковкой.

Не используйте резиновые шланги , они очень длинные. Обычно представитель Gorghaz оговаривает это в самом начале. Наилучшим образом подходит гофрированный шланг из нержавеющей стали .

В помещении, где установлено устройство для обогрева стен, установлен датчик газа , связанный с реле .В случае утечки датчик дает команду на блокировку газа.

Одновременно будет работать звуковая сигнализация Извещать о поломке хозяина.

Совет. Эту часть работ, как и первый запуск, обязательно обратитесь к аккредитованному представителю Горгаз С допуском от саморегулируемой организации!

Двухконтурные и одинарные газовые котлы

Принципиальные различия Эти два агрегата заключаются в следующем. Двухконтурный Водонагреватель будет обеспечивать не просто горячую воду из-под крана, благодаря ему все системы работают, как прежде, как бы не отключили горячую воду — это и водопровод, и батареи, и даже теплый этажи. Теплообменник нагревает воду, поступающую из системы холодоснабжения.

Фото 3. Схема отличия одноконтурных и двухконтурных настенных котлов. Первый — это бойлер.

Только двухконтурный агрегат содержит трехходовой клапан , регулирующий направление потока теплоносителя.Горячая вода идет на центральное отопление. При открытии горячего крана датчик внутри агрегата переключает трехходовой клапан в другое положение — вода поступает в теплообменник, где вода нагревается.

Внимание! Пока горячий кран открыт, так называемый приоритет горячей воды , т.е. центральное отопление закрыто. Часто пользователи расценивают этот нюанс как неудобство.

Чтобы горячая струя не дождалась (обычно она появляется через полминуты, а то и больше после открытия крана), лучше покупать котел проточный. со встроенным бойлером.Однако такой вариант подходит только для квартир или небольших домов. Для большого особняка или усадьбы он непрофессионален.

Одноместный Котел пригодится только для нагрева холодной воды, идущей из водопровода.

Магистр архитектуры, окончила Самарский Государственный Архитектурный Университет. 11-летний опыт работы в сфере проектирования и строительства.

Природный газ — самый удобный и доступный вид топлива для работы отопительных котлов в частных домах.Трубопроводная система газоснабжения горелки, простой розжиг, контроль параметров и остановки делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения в аварийных ситуациях обеспечивает повышенный уровень безопасности при эксплуатации установленного оборудования.

В то же время к установке газового котла в частном доме предъявляются особые требования. Их выполнение обязательно для всех типов оборудования, чтобы обеспечить минимальную степень риска при сжигании взрывоопасного топлива в жилых домах и индивидуальных строениях.

Требования к помещению и воздухообмену

Важным преимуществом частного дома, в отличие от городских квартир, является возможность выбора нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и расположению таких помещений. Основными из них являются:

• общей площадью 4 м 2 и более должны обеспечивать возможность размещения котла на расстоянии 350 мм от наружной стены;
• высота потолка не менее 2.5 метров;
• уровень пола в топке не ниже нулевого уровня здания;
• ширина входной двери от 800 мм, при этом створка должна открываться;
• обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловых характеристик газового котла;
• норма освещения установлена ​​на 0,03 л / м 2;
• минимальная площадь воздушного канала воздушного канала естественной вентиляции составляет 8 см 2 на каждый кВт мощности теплового агрегата.

При организации подачи воздуха необходимо учесть его количество, используемое для сжигания газа, и добавить трехкратный воздухообмен в объеме помещения.

Все стены I. внутренние перегородки Должны быть построены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка помещения и устройство вентиляционного канала не должны способствовать распространению пламени при пожаре.

Объем свободной площади, не занятой установленным оборудованием, нормируется в зависимости от мощности установленных котлов:

• для тепловых узлов до 30 кВт — менее 7.5 м 3;
• 60 кВт — 13,5 м 3;
• более 60 кВт — 15 м 3.

Установка газового котла в частном доме общей тепловой мощностью более 200 кВт запрещена. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для отвода продуктов сгорания газа, должны обеспечивать нормальный режим горения в топке котла. По:

• поперечное сечение дымоходного канала не должно быть меньше размера соединительной трубы котла; №
• допускается уменьшение площади сечения дымохода, если конструкция отопительного агрегата предусматривает принудительный отвод продуктов горения и подачу воздуха; Каналы
• могут располагаться внутри капитальных стен и перегородок соответствующей толщины или прикрепляться к ним;
• материал для изготовления дымоходов должен быть не обостренным и не допускать активной коррозии; №
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образовавшегося конденсата; №
• высота дымохода выше конька крыши или линии под углом 15 ° при его снятии.

Все стыковые соединения элементов выполнены герметичными и исключающими не только выход продуктов сгорания в помещение, но и возможность засасывания воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, Правил установки газового котла в частном доме, проектных решений по расположению вспомогательного оборудования, технических характеристик и внутреннего устройства загрузка.

Для получения разрешения на подключение отопительного котла к газопроводу и подачу газа в жилой дом собственник дома должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца. .

После этого заявителю предоставляются технические условия на подключение или мотивированный отказ в завершении устранения имеющихся замечаний. Установка газового котла без получения и исполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуального топлива разработан с учетом всех выставленных в условиях технических требований и правил. Рассчитываются тепловые потери здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект необходимо согласовать в специальной газоснабжающей организации. Для этого в месте при себе в руководящие органы:

• технический паспорт котла;
• инструкция производителя по монтажу и эксплуатации теплового агрегата;
• копия сертификата соответствия действующим нормативным документам.

Следующий этап работ — настройка оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие присоединительной арматуры по размерам и шагу резьбы обратным штуцерам котла, насосов, резервуаров и другого оборудования, предусмотренного проектными решениями.

Необходимо понимать, что оборудование является частью системы отопления и не должно рассматриваться как отдельная изолированная часть дома.

Установка котлов в индивидуальных домах

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным.Следует отметить, что напольные модели в большинстве случаев превосходят источники тепла по тепловой мощности.

Кроме того, более свободный контур циркуляции теплоносителя в таких устройствах позволяет устанавливать их для работы в автономных системах отопления с естественной циркуляцией.

Установка напольных котлов в отдельную топку

При необходимости установки источника тепла мощностью более 32 кВт газовые котлы выбираются с установкой на полу, так как тепловые характеристики серийных приставок не имеют превышают указанное значение.Разработаны типовые схемы. Оборудование для частных жилых домов предусматривает:

• расширительный бак;
• водонагреватель для хозяйственных нужд;
• сепаратор емкостной или скоростной;
• гребенка распределительная;
• минимум два циркуляционных насоса.

Дополнительно требуется установка линий аварийного слива и предохранительных клапанов, которые срабатывают при повышении давления в трубопроводах.

Монтаж котла начинается с кирпичного или бетонного основания. Не только под ним, но и под всеми резервуарами, которые после заполнения водой становятся довольно тяжелыми.После этого необходимо собрать распределительные гребни и насосные блоки с запорной арматурой, и закрепить их на стене по расчетной схеме.

Трубопроводная обвязка котла

Установить резервуары и котлы на основание и при наличии монтажных отверстий зафиксировать положение анкерными болтами. Теперь можно приступать к работе по устройству дымохода и монтажу трубопроводов.

Один из их циркуляционных насосов установлен на обратной линии между котлом и сепаратором.Второй находится на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На выходе нагретой воды из котла необходимо установить предохранительный клапан сброса, который защитит установленное оборудование при повышении давления.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипятка. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подачи в систему отопления, простой вариант — это проточный клапан, регулирующий давление за собой.

Длина горизонтального участка дымохода на выходе не должна быть больше двух диаметров заводского патрубка. После этого дымовую трубу необходимо перевести в вертикальное или наклонное положение на угол не менее 30 °. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85 °, металлические дымоходы следует закрыть термоизоляцией.

Подключение газового котла в частном доме к газопроводу, продувка топливопровода и пробный пуск газа производят сотрудники газоснабжающей организации.Эти работы разрешается производить монтажной организацией, но только в присутствии представителя контролирующей организации.

Монтаж настенных навесных котлов

В отличие от напольных конструкций, навесное оборудование не требует такой сложной обвязки трубопроводов и монтажа вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри агрегата, который представляет собой компактный мини-заправочный агрегат.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме площадью до 300 м 2. При этом, если учесть расход горячей воды. в двухконтурных автомобилях тогда отапливаемую площадь необходимо уменьшить на 25-40%. Но для небольших зданий настенные газовые котлы — самое оптимальное решение. Вопрос по организации стабильной работы отопления.

Место установки котла

Основная масса представлена ​​двумя типами навесных газовых котлов, различающихся способом организации подачи воздуха на горение и отвода дымовых газов.Их называют котлами с атмосферной и закрытой топкой. Во втором случае конструкция агрегата предусматривает наличие осевого дымохода и двойного коаксиального дымохода. Привязка конвейера обоих типов конструктивно не отличается.

Место для установки котла выбирается в зависимости от его конструкции. Модели с атмосферными топками нужно устанавливать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Указанные топочные агрегаты можно устанавливать только на наружной стене или на прилегающей к ней перегородке, чтобы можно было вывести коаксиальную трубку на улицу.

Краткая инструкция по установке

В каждую упаковку производители кладут монтажный или маркировочный лист, на котором нанесены контуры котла, разметка всех подключений и точки установки крепежа. Его наличие значительно упрощает выполнение работ. Порядок установки следующий:

1. закрепить лист из огнеупорного материала толщиной не менее 3 мм на поверхности стены;
2. на поверхность листа нужно наклеить монтажный лист;
3. в крепеж, просверлить отверстия и установить анкерные крючки, на которые будет навешиваться отопительный агрегат;
4. котел повесить на стену;
5. проверьте зазор между котлом и стеной, при необходимости снимите прибор и открутите или открутите крепеж;
6. ориентируясь на нанесенную разметку монтажного листа, подключить газовый котел к системе отопления и горячего водоснабжения;
7. установить на выходе газоход и вывести на дымовой канал или выносить на улицу;
8. подключить котел к электросети через стабилизатор напряжения или источник бесперебойного питания;
9. пригласить газовиков и в их присутствии подключить агрегат к газопроводу.

Нормальная работа нагревательного оборудования может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке котла и возможному выходу из строя электронного блока управления. Поэтому наличие защиты обязательно.

Правила эксплуатации и обслуживания газового котла

Эксплуатация отопительного оборудования должна производиться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность системы вентиляции и дымоходов.Основные мероприятия при эксплуатации котла должны быть обязательными:

• ежегодная чистка всех установленных фильтров;
• Контроль технической эксплуатации блока управления;
• осмотр теплообменника на сажу;
• проверка герметичности стыков и соединений газопровода промывкой;
• Очистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать.Добросовестное отношение к выполнению всех необходимых технических мероприятий продлит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

Ручной бойлер

Ручной котел — это игрушка, сделанная из выдувного стекла вручную и наполненная специальной жидкостью, называемой этиловым спиртом. Котел состоит из более крупной нижней колбы и меньшей верхней колбы, соединенных между собой витой стеклянной трубкой. Эта жидкость внутри бойлера особенная, потому что кажется, что она кипит при низкой температуре.И все, что для этого нужно, — это тепло вашей руки. Как вы, наверное, знаете, вода закипает при температуре около 100 градусов по Цельсию. В ручном бойлере температуры вашей руки достаточно, чтобы жидкость начала пузыриться и закипать.

Посмотрите видео ручного бойлера:

Когда вы держите нижнюю часть бойлера рукой, жидкость внутри подвергается воздействию тепла вашей руки, и она начинает испаряться. Его давление увеличивается, и жидкость расширяется.В результате он взрывает стеклянную трубку и оседает в верхней колбе, так как дальше идти дальше не может. Затем пузырьки пара (созданные в процессе испарения) перемещаются вверх по стеклянной трубке из нижней колбы в жидкость в верхней колбе. Эти пузырьки пара проталкиваются через жидкость и заставляют ее пузыриться, создавая впечатление кипения. Этот процесс продолжается до тех пор, пока ваша рука нагревается до нижней лампы.

Жидкость внутри ручных бойлеров обычно окрашивается в разные цвета для визуальной привлекательности, а также для лучшего отображения жидкости, когда она пузырится и движется через бойлер.

Чтобы заставить жидкость из верхней колбы вернуться обратно в нижнюю колбу, возьмитесь за верхнюю колбу рукой, и тепло вашей руки увеличит давление жидкости в верхней колбе и вытолкнет жидкость обратно в нижнюю. лампочка.

Если у вас холодные руки, ручной бойлер не будет работать, так как тепло от вашей руки недостаточно сильное, чтобы жидкость испарилась и закипела. Вы можете попробовать это в холодный зимний день, когда придете с улицы. Посмотри, что получится!

Вернуться на страницу Science Toys

Вернуться на домашнюю страницу Real World Physics Problems

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным.Жидкость остается там, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены. . Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP).Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1.Котлы по своей конструкции делают очень горячую воду. Бытовые водонагреватели конструируют воду умеренной температуры . Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требуется дорогостоящий смесительный клапан или специальные регуляторы для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Как повысить энергоэффективность котельных систем

Обновлено 30 сентября 2020 г.

Многие легкие коммерческие и жилые здания в США имеют старые системы котельного отопления, которые неэффективны и могут выиграть от модернизации или замены котлов с более высокой эффективностью.Ниже приведены примеры того, что можно было бы сделать для повышения их энергоэффективности, снижения эксплуатационных расходов, продления срока службы оборудования и повышения комфорта жителей здания.

Понимание рейтингов эффективности

Новые котлы мощностью менее 300 000 BTUH должны иметь рейтинг годовой эффективности использования топлива (AFUE). По сути, это отношение тепловой мощности к топливу, используемому для питания котла. Например, рейтинг 85% означает, что 15% энергии топлива не использовалось для выработки тепла.Это также считается эффективностью преобразования топлива в пар. Узнайте больше о рейтингах эффективности здесь.

Факторы, влияющие на КПД котла

У каждого котла есть свои сильные и слабые стороны в плане эффективности, но есть некоторые элементы, влияющие на производительность. Теплообменники являются одним из ключевых факторов, влияющих на эффективность, в частности, они хорошо передают тепло от сгорания воде в резервуаре. Потери тепла — еще один фактор. Тепло, выходящее из котла посредством конвекции или излучения, не распределяется эффективно.Еще одна важная переменная — насколько хорошо горелка котла сжигает топливо, оставляет ли она несгоревшее топливо или как оно истощает.

Советы по повышению энергоэффективности вашей котельной системы

Если вы хотите выяснить, насколько эффективен ваш котел, или уже знаете, что хотите повысить эффективность отопления, есть несколько вещей, которые вы можете принять во внимание при принятии решения. Есть варианты от обновления элементов управления до правильного определения размера.

Замена котла

Замена старых, неэффективных котлов без конденсации на котлы с высоким КПД может привести к значительной экономии энергии.Типичный котел без конденсации отбирает явное тепло, выделяемое в процессе сгорания. Конденсационный котел может извлекать как физическую, так и скрытую теплоту, количество энергии, поглощаемой при превращении воды в пар. Чтобы скрытая теплота выделялась из дымовых газов, температура дымовых газов должна быть ниже точки росы, которая обычно составляет около 135 градусов по Фаренгейту (точная температура точки росы зависит от содержания топлива, а также от количества углекислого газа в выхлопных газах).Когда температура дымовых газов опускается ниже точки росы, водяной пар конденсируется, выделяя дополнительное тепловыделение. Если бы весь пар мог быть сконденсирован, было бы высвобождено приблизительно 10 100 БТЕ / терм потребляемого газа, что привело бы к увеличению энергии на 10 процентов. Количество рекуперированной скрытой теплоты зависит от температуры дымовых газов. Чем ниже температура, тем больше скрытого тепла выделяется.

Существует множество существующих котлов без конденсации с эффективностью в диапазоне от 70 до 80 процентов для более новых котлов.Котлы старше 25 лет могут иметь КПД около 65% или даже ниже. Новые конденсационные котлы имеют КПД от среднего до высокого — 90 процентов. При замене старых котлов без конденсации на конденсационные котлы повышение эффективности может достигать 30 процентов и более. Чтобы максимизировать ваши вложения, тип котла должен соответствовать потребностям вашего применения. Конденсационный котел никогда не может работать по назначению в конденсационном режиме, что ограничивает его потенциал энергосбережения. Например, такие приложения, как фанкойлы, плинтусы из оребренных труб, плинтусы из чугуна и чугунные радиаторы, рассчитаны на температуру подачи 180 градусов F и обратную воду 160 градусов F и поэтому, скорее всего, не будут работать в режиме конденсации.Гидравлические излучающие панели, системы лучистого отопления под полом, системы обогрева бассейнов и снеготаяния, с другой стороны, вероятно, будут большую часть времени работать в конденсационном режиме, что обеспечивает более высокий КПД котла.

Котлы негабаритные

Во многих зданиях тепловая нагрузка изменилась с годами из-за улучшений теплоизоляции (более плотная оболочка здания), новых обмоток и дверей, новой крыши, уровней занятости и внутреннего тепла от других источников, таких как рабочее оборудование, освещение и компьютеры.Важно убедиться, что котельная система соответствует ее применению и требует резервирования. В некоторых случаях следует использовать отдельные котлы для обработки воды для отопления бытового потребления, в то время как другие должны использоваться для нужд центрального отопления. Наиболее эффективным способом модернизации вашей старой котельной системы является «гибридная» система, представляющая собой комбинацию старого котла, который все еще функционирует, с новым высокоэффективным котлом. В этом сценарии котел большой массы без конденсации будет работать в периоды пиковой тепловой нагрузки, обычно менее 5% отопительного сезона, в то время как конденсационный котел будет обрабатывать тепловые нагрузки, когда температура наружного воздуха выше макс.расчетная точка (условия частичной нагрузки, которые существуют большую часть времени). Гибридная система отопления позволит вам максимизировать общую эффективность системы отопления при одновременном снижении затрат на модернизацию и в то же время обеспечит резервирование. Заменяйте только то, что нужно, и увеличивайте свою экономию.

Стратегии управления

Многие системы, использующие устаревшие элементы управления, могут получить преимущества от более новых цифровых элементов управления с использованием программируемых термостатов, понижения температуры в ночное время и в выходные дни, сброса температуры наружного воздуха, отключения в теплую погоду, оптимизации системы котла (работа нескольких котлов vs.одиночный котел) и поддержание большой разницы температуры воды T (температура подачи в зависимости от температуры обратки). Поскольку потери тепла из здания зависят от разницы между температурой внутреннего и наружного воздуха, температура приточной воды может сильно варьироваться в зависимости от температуры наружного воздуха. Ниже показан пример линейного отношения температуры приточной воды к температуре наружного воздуха.

Сброс температуры наружного воздуха и средства управления отключением в теплую погоду при правильном применении могут привести к значительной экономии энергии, что делает конденсационный котел жизнеспособным решением.Ни управление сбросом, ни отключение в теплую погоду не применимы в режиме горячего водоснабжения, что снижает эффективность конденсационного котла. Эти методы управления при правильном использовании со схемами понижения температуры в ночное время / в выходные дни могут привести к экономии энергии до 50 процентов.

Сколько денег вы можете сэкономить, зависит от ваших тарифов на коммунальные услуги, часов работы, разницы в эффективности котла и тепловой нагрузки (размера вашей системы). Следующая формула используется для расчета сезонных эксплуатационных расходов котла:

Эксплуатационные расходы ($) = тепловая нагрузка (MBH) / 100 X часов работы (часов) X $ / терм X КПД котла (%)

Каждый из вышеперечисленных компонентов влияет на вашу экономию и может быть устранен.Тарифы на коммунальные услуги могут некоторое время быть пересмотрены, часы работы могут быть оптимизированы в зависимости от уровня занятости, тепловая нагрузка может быть уменьшена за счет минимизации потерь тепла в здании и, наконец, может быть решена эффективность котла (системы). Модернизация или замена котла — лишь один из способов повышения эффективности. Другой способ — запуск нескольких котлов вместо одного. Модулирующие котлы также улучшат эффективность за счет работы оборудования с пониженной нагрузкой и, таким образом, сокращения времени цикла (количества пусков и остановок).

«Счетчик находится в здании» — эффективность не должна рассматриваться только на уровне котла, а должна рассматриваться с точки зрения всей системы. Выбор топлива и возможность переключения между различными типами топлива (двойное топливо), чтобы воспользоваться преимуществами внепиковых нагрузок, могут значительно снизить эксплуатационные расходы. Поскольку цены на природный газ в настоящее время находятся на самом низком уровне, перевод котлов с нефти на газ может значительно снизить эксплуатационные расходы. Затраты на перекачку также можно снизить, используя переменную первичную систему vs.первичный вторичный контур.

В новых зданиях использование большего перепада Т (30 градусов F и выше) может привести к значительной экономии энергии. Прежде всего, разработка новой системы отопления с большим перепадом Т позволяет уменьшить поток через систему, что приводит к меньшим размерам насосов (более низкая стоимость установки). Существующие системы отопления могут иметь насосы, оснащенные частотно-регулируемыми приводами (ЧРП), что может еще больше повысить эффективность системы. Более широкая дельта Т также может помочь снизить температуру возвратной воды, что приведет к более высокой скорости конденсации, что способствует повышению эффективности котла.Часто в конденсационных установках выгодно использовать несколько котлов. Наличие нескольких котлов с возможностью изменения параметров позволяет лучше согласовать общую нагрузку системы. Устанавливая меньшие и несколько конденсационных котлов, менеджер объекта может устанавливать котлы в зависимости от тепловой нагрузки, что помогает экономить топливо по сравнению с системой, в которой используется один более крупный котел.

Производительность системы отопления со временем снизится без надлежащего ухода и ежегодного обслуживания. Это включает сезонный запуск, остановку, очистку теплообменника при необходимости и контроль химического состава воды.Жесткая вода может привести к образованию накипи, что снижает скорость теплопередачи. Большие отложения в теплообменнике также снижают скорость теплопередачи и отрицательно влияют на КПД котла. Изолирующий эффект отложений приведет к повышению температуры дымовых газов, предотвращая конденсацию, что, в свою очередь, снизит эффективность котла.

Источник: Джон Зигенталер, «Современное водяное отопление: для жилых и легких коммерческих зданий (третье издание)», январь 2011 г.

Является ли водород решением проблемы отопления дома с нулевым расходом? | Энергетические исследования

27 июня 2019 года министр энергетики и чистого роста Крис Скидмор подписал документы, обязывающие Великобританию сократить выбросы углерода до нуля к 2050 году.Если у нас есть хоть какие-то шансы достичь этой цели, известной как «чистый ноль», нам придется решить одну огромную проблему: отопление дома.

На обогрев наших домов приходится от четверти до трети выбросов парниковых газов в Великобритании. Это более чем в 10 раз превышает количество CO ₂ , созданное авиационной промышленностью. Около 85% домов сейчас используют центральное отопление, работающее на газе, и большая часть приготовления пищи на газе все еще используется. По любым меркам экологизация этой системы — огромная проблема.Но если верить недавним отчетам, может быть простой и эффективный способ сделать это: перейти от использования природного газа к водородному газу.

Водород находится в изобилии в мире природы и, по мнению его сторонников, может обеспечить чистое и эффективное питание следующего поколения газовых приборов.

«Водород привлекает тем, что многие потребители не заметят никакой разницы. Клиенты будут продолжать использовать котлы для обогрева своих домов аналогично природному газу », — говорит Роберт Сансом из группы по энергетической политике Института инженерии и технологий.Он является ведущим автором исследования, проведенного институтом под названием «Переход на водород».

Вместе с коллегами Sansom оценил инженерные риски и неопределенности, связанные с переводом нашей газовой сети на водород. Их вывод состоит в том, что нет никаких причин, по которым невозможно было бы перепрофилировать газовую сеть на водород.

Но это не значит, что это будет легко. Существуют технологические и практические препятствия, потому что не существует плана для такого преобразования: нигде в мире нет места, где можно было бы поставлять чистый водород в дома и на предприятия.Великобритании придется стать пионером во всем.

Интерес к водороду как к способу обогрева домов начался в 2016 году с доклада под названием h31. Он проводился компанией Northern Gas Networks, газораспределителем на севере Англии, и рассматривал вопрос о том, было ли технически возможно и экономически целесообразно преобразовать Лидс на 100% водород вместо природного газа.

«Они вдавались во многие детали, от заводов по производству водорода до домов людей», — говорит Сансом.

В отчете проводится параллель с тем, как газовая промышленность перешла с городского газа на природный в 1960-х и 1970-х годах.Городской газ представлял собой комбинацию водорода, окиси углерода и метана. В основном он производился путем перегонки угля и нефти и использовался в течение первых 150 лет газовой промышленности Великобритании. С открытием в Северном море природного газа, состоящего преимущественно из метана, Великобритания в течение десятилетия предприняла общенациональную программу по конверсии 40-метровой техники.

Одновременно будут преобразованы целые улицы. Инженеры осматривали бы газовые приборы, а затем перестраивали их. Одновременно отключили городской газ и продули трубопроводы инертным газом.Наконец, в систему был закачан природный газ, и инженеры должны были убедиться, что каждое устройство работает правильно, прежде чем перейти на следующую улицу.

Некоторые производители теперь настолько убеждены, что подобное может случиться с водородом, что они уже начали разрабатывать новые бытовые приборы. В феврале компания Worcester Bosch представила прототип своего водородного котла. Сначала он будет работать на природном газе, а затем, после технического обслуживания, на водороде.

Также в пользу водорода работает то, что в течение последних 20 лет газовая промышленность систематически заменяла металлические трубы в своей «железной магистрали» на желтые полиэтиленовые.Около 90% труб будет заменено к 2030 году. Это хорошая новость для водорода, потому что газ вступает в реакцию со старыми металлическими трубами, делая их хрупкими. Но полиэтилен безопасен.

«Фактически мы начали программу водородонепроницаемости нашей газовой сети, даже не зная, что мы делаем это», — говорит Сансом, которого эта концепция все больше и больше впечатляет. «С личной точки зрения, я был в напряжении, когда приступил к этой работе. Но я обнаружил, что скатываюсь на сторону водорода с точки зрения его жизнеспособности как низкоуглеродной альтернативы природному газу », — говорит он.

Но не всех убедил этот внезапный интерес к водороду. Ричард Лоус из Группы по энергетической политике Университета Эксетера говорит, что до недавнего времени считалось, что отопление необходимо каким-то образом электрифицировать, чтобы выполнить наши обязательства в отношении климатического кризиса. «Это в основном явилось результатом многих лет технического и экономического моделирования, чтобы посмотреть, как добиться полного обезуглероживания отопления в Великобритании», — говорит Лоуз.

Переключение отопления с газа на электричество означало бы использование тепловых насосов. Они используют электричество для извлечения тепла из воздуха или земли. В случае теплового насоса с воздушным источником он работает как холодильник, но вместо того, чтобы высасывать тепло из отделения для пищевых продуктов, он вытягивает его из воздуха и направляет в дом, где он используется для нагрева воды, т. Е. подключен к радиаторам центрального отопления и хранится в баке для горячей воды.

Но поскольку эта технология работает при более низкой температуре, чем существующие котлы, она требует, чтобы многие дома были лучше изолированы или имели радиаторы большего размера, способные обеспечивать большую тепловую мощность.Для тех, кто перешел на комбинированные котлы с непрерывным обогревом, потребуется переустановка бака для горячей воды.

Это масштабная работа, но она того стоит, по словам Лоуза, который снял свой собственный газовый котел и теперь использует тепловой насос с воздушным источником тепла для обогрева своего дома. «Это было много работы, но мой дом и система отопления теперь намного эффективнее. Здесь всегда тепло, всегда есть горячая вода, и расходы на эксплуатацию в основном такие же, как и на газ », — говорит он.

Со стороны газовой промышленности несколько лицемерно говорить, что мы не можем рыть дороги, когда они делали это в течение 20 лет

Третий подход называется централизованным теплоснабжением.Он предусматривает нагрев воды на центральном предприятии с использованием отработанного тепла промышленных предприятий или экологически чистых источников, таких как солнечная энергия. Затем горячая вода подается во многие дома одновременно по сети надежно изолированных подземных труб. Оба метода могут значительно снизить углеродный след домашнего отопления, но обратная сторона заключается в том, что они требуют большой работы для их внедрения в национальном масштабе.

Централизованное теплоснабжение потребует прокладки водопроводных труб под домами, а широкое использование тепловых насосов потребует модернизации электрических цепей Национальной сети.Сторонники водорода заявляют, что именно такого рода сбоев можно избежать, потому что большая часть национальной инфраструктуры уже модернизирована. Этот аргумент не подходит для Лоуза. «Со стороны газовой отрасли кажется немного лицемерным утверждать, что мы не можем рыть дороги, хотя они делали это последние 20 лет», — говорит он.

Он указывает, что, хотя потребитель может не испытывать таких серьезных сбоев, серьезные проблемы для газовой отрасли остаются. Например, Национальная система передачи, представляющая собой сеть трубопроводов, по которым газ от прибрежных терминалов поступает к газораспределительным компаниям и другим крупным потребителям, сделана из металла.Это должно быть каким-то образом защищено от охрупчивания, прежде чем произойдет переход на водород.

«Водород, конечно, не серебряная пуля», — говорит Лоуз. А если мы отвлечемся на это, мы можем столкнуться с еще большими проблемами, полностью пропустив энергетический план на 2050 год.

Но если с водородом так много неуверенности, почему газовая промышленность, которая финансирует многие исследования, так сильно его продвигает? По словам Криса Гудолла, экономиста по энергетике и автора книги «Что нам нужно делать сейчас для будущего без углерода» , это вопрос выживания.

«Они не хотят, чтобы их промышленность была съедена переключением на электричество для отопления. Поэтому они действуют так быстро, как могут, чтобы убедить нас в использовании водорода », — говорит он. И все сводится к тому, как добывается газ.

Водород в чистом виде не встречается на Земле. Вместо этого его нужно извлекать из других веществ, и лучше всего его извлекать из метана, то есть из природного газа. Таким образом, газовые компании могли эффективно поддерживать свою текущую деятельность.

Но дополнительные этапы извлечения водорода поднимут цену. Кроме того, при экстракции в качестве побочного продукта образуется диоксид углерода, поэтому необходимо разработать крупномасштабную технологию улавливания углерода, чтобы предотвратить его выброс в атмосферу. Хотя это технология, которую Великобритании в любом случае придется разработать, чтобы достичь чистого нуля к 2050 году, она увеличит стоимость.

Но природный газ — не единственное вещество, содержащее водород. Вода тоже, и водород можно освободить с помощью процесса, называемого электролизом, при котором не образуется диоксид углерода. Чтобы сделать его полностью экологически чистым, что является высшей надеждой, электролиз можно было бы использовать с помощью ветряных электростанций. Однако в настоящее время цена на такую ​​электроэнергию высока, и это приведет к еще большему росту цен на водород.

Гудолл надеется, что стоимость будет снижаться по мере совершенствования технологий, но предупреждает: «Вы можете обвиниться в бессмысленном оптимизме, просто сказав это.”

Энергетический ландшафт будущего Великобритании, без сомнения, является сложной областью для навигации. Возможно, лучший путь будет открыт, если не противопоставлять различные решения друг другу. «У всех трех есть сильные и слабые стороны, и я ожидаю, что каждая из них будет играть важную роль в качестве замены природного газа», — говорит Сансом. Даже противники водорода признают это. «Как нишевая технология она может иметь реальную ценность», — говорит Лоус. Далее он перефразирует рекламу лагеров Heineken 70-х и 80-х годов, заявив, что водород потенциально может достичь тех частей страны, которые не могут достичь другие решения в области энергетики.

Гудолл также видит роль водорода в «хранении» энергии, вырабатываемой из возобновляемых источников, таких как энергия ветра и солнца. Идея состоит в том, что в ветреные месяцы любая дополнительная электроэнергия, произведенная из возобновляемых источников энергии, будет использоваться для производства водорода, который затем будет храниться. Когда возникает повышенный спрос на национальную энергосистему или сезонное падение мощности, производимой из возобновляемых источников энергии, водород можно сжигать для производства электроэнергии.

Дело в том, что все варианты обезуглероживания наших систем отопления потребуют значительных сбоев и затрат.И пока правительство продолжает размышлять, время идет к 2050 году.

«Нет необходимости ждать. Теперь мы можем развернуть то, что работает нормально », — говорит Лоуз, имея в виду свой собственный опыт замены газового котла на тепловой насос. «Безотлагательность изменения климата означает, что на самом деле нет причин откладывать».

Другие считают, что водород играет определенную роль, и полагают, что на его рассмотрение стоит потратить немного больше времени. Но есть одна истина, с которой все согласны. «Все это нелегко.Если кто-то говорит вам, что это легко, они вводят вас в заблуждение », — говорит Лоуз.

Автомобили с водородным двигателем

Водород также может приводить в движение транспортные средства, но не так, как он обогревает дома. Вместо того, чтобы сгореть, водород вступает в реакцию с кислородом внутри устройства, называемого топливным элементом. Электричество и вода производятся. Электричество запускает машину, из выхлопной трубы капает вода.

Попытке перейти на водородные транспортные средства в 1990-х годах помешали электрические автомобили, которые накапливают свою энергию в бортовой батарее.
