Как подключить датчик движения сигнализации
Покупка современного оборудования для сигнализации сопровождается 3-мя основными этапами – его подключение, настройка, эксплуатация. Не исключение — популярные датчики движения уличного и внутреннего типа.
По правилам, установка проводного ДД (детектора движения) требует наличия 2-х сопряжённых устройств.
- ППК – приёмно-контрольный прибор. Обычно в быту — это блок сигнализации GSM, на производстве это блок управления, связанный с ПЦН и пультовой охраной.
- Блок питания – это может быть аккумулятор автономного питания 12В, источник бесперебойного питания (ИБП) в местах с нестабильной подачей электроснабжения, сетевой БП на 220В.
При работе детекторов на включение и отключение приборов освещения рекомендуется сетевое подключение на 220В, дополнительный аккумулятор при работе на 12/24В, в случае отсутствия централизованного питания. Причина выделенного источника питания для системы освещения является недостаточной мощности тока в шлейфе модуля GSM охранной сигнализации.
Некоторые производители gsm-модулей предлагают блоки расширения для своих сигнализаций. К примеру, GSM Кситал выпускает блок расширения, способный «расширить» шлейф датчиков, без потери мощности сигнала. Блоки устанавливаются в дополнение к модулям, питаются от сети 220В и гарантируют бесперебойную работу датчиков движения на улице и в помещении. В схему детекторов и осветительных приборов (прожекторы, светильники на светодиодах, лампы, фонари уличного освещения) можно установить резистор, регулирующий «плавное» включение и отключения света, и в результате увеличивающий их срок службы.
Проблемы «умного» освещения с датчиками движения способен решить любой неподготовленный технически владелец дачи, квартиры, коттеджа. Управляемый свет необходим не только на улице, и не только в ночное время. Часто наши родственники и близкие забывают выключать свет. Установка внутренних ДД в туалете, ванной, коридоре, на кухне заменят выключатели света и сэкономят расходы по оплате коммунальных платежей.
Как самостоятельно и правильно подключать датчики движения (схема подключения)
Нельзя располагать инфракрасные датчики движения в близости от источников теплового излучения и приборов, создающих воздушные потоки (кондиционеры, вентиляторы и т.п.). Непосредственная близость детектора от сигнального модуля (ППК) и прочих приборов с электромагнитным излучением могут привести к его неточным срабатываниям и ложным сигнализациям. Перед соединением кабеля шлейфа сигнализации и инфракрасного охранного извещателя обязательно проверить правильную полярность их клеммных колодок. Не забываем клеммный разъём ЗЕМЛЯ. Это уберёт помехи статического напряжения и создаст грозозащиту Вашей сигнализации.
При настенном или потолочном крепеже важно убедиться, чтобы охранные сигнализаторы были надёжно закреплены – это исключит их ложные срабатывания. После запуска сигнализации производится настройка: выбираются объекты слежения (свыше 25 кг) и зоны контроля (90-360 гр.), проверяется отсылка смс-сообщений по GSM каналу, включается тамперная защита на вскрытие корпуса.
Уличные – всепогодные датчики охраны периметра
Периметр обзора наружных всепогодных извещателей не должен «затеняться» кустами, деревьями, хозяйственными пристройками. Периметральные уличные датчики обязаны работать при любых температурных условиях (зима-лето, снег-дождь-жара). Часто внешние детекторы включаются в схему параллельного соединения для включения света или задействования систем оповещения (сирены, громкоговорители и т.п.). Ингода несколько осветительных устройств (светильники, прожекторы, фонари) параллельно подключаются к одному, 2-м, 3-м и более датчикам системы освещения. Перемещение объекта в зоне детекции электронного ИК-датчика присутствия вызывает включение света на одном или на нескольких участках дома или охраняемого объекта.
Фото: всепогодный уличный датчик движения для охраны периметра
При параллельном соединении уличных охранных извещателей всепогодного типа важно учитывать мощность токопотребления. Исходя из энергорасчёта 2-ч и более датчиков, выбирается сечение провода для шлейфа охранной сигнализации.
При установке раздельных зональных шлейфов формируются отдельные системы с подключением к разным реле блока ППК. Надёжная работа всепогодных извещателей охраны периметра гарантируется выбором низкотемпературной сигнализации – такой, как российский бренд Кситал GSM.
Установка беспроводных инфракрасных датчиков сигнализации
Во-первых, установщик должен определиться с типом беспроводной сигнализации. Для самостоятельной установки различают автономный блок, со встроенным GSM модулем и реле радиоуправления (РПУ), которое подключается к стандартному модулю GSM, типа Кситал, Страж и т.п. На реле приемно-контрольной панели подаётся питание. Силовое от сети на 220В, или слаботочное на 12/24В от источника бесперебойного питания, аккумулятора.
Во-вторых, рассчитывается количество извещателей. Расчёт строится из зоны покрытия. Стандартные детекторы движения обеспечивают детекцию по периметру 12м. Проект может включать потолочные сигнализаторы, обрабатывающие 360 гр. и располагающиеся в центре помещения.
По стенам размещаются 2-3 датчика — «шторы», закрывающие оставшиеся без зоны покрытия углы.
В-третьих, производится включение автономных батарей. Обычно они поставляются в комплекте беспроводных устройств. Далее следует настройка радиодатчиков с помощью базы ППК или юстировка через монтажный набор – калибратор. Эта действие откалибрует иммунитет пассивного датчика на животных (25-50кг) и запустит функцию антимаскировки — тепловой компенсации.
После запуска и настройки беспроводных извещателей сигнализации в автономном режиме, посредством радиоуправляемой клавиатуры (пульты ДУ, брелки, ключи и т.п.) или мобильного устройства (телефон, планшетник, смартфон), проверяется работа сопряжённого оборудования – звуковые/световые оповещатели, пульт центрального наблюдения, системы СКУД, ОПС и т.п. В случае успешного запуска, датчики программируются на выполнение сложных задач в совокупности с другими приборами – охрана периметра, пожарная охрана, контроль работы отопления, предотвращение утечек газа и протечек воды, видеонаблюдение.
Грион — гарантирует высокий уровень Вашей безопасности
Наш магазин охранного оборудования не только подберёт необходимые для Ваших объектов высокоточные датчики движения охранной сигнализации и включения освещения. Клиентам, затрудняющимся самостоятельно подключить и настроить наши приборы, ООО «ГРИОН» предоставляет услуги квалифицированных специалистов, обладающих техническими навыками и опытом в их монтаже и обслуживании. Наши системы охраны, пожарной безопасности, удалённого видеонаблюдения используются в домах, гаражах, магазинах, на дачах, в квартирах, магазинах, офисах, на предприятиях Москвы, СПБ, Краснодара, Екатеринбурга и других городах РФ.
Команда интернет-магазина Грион обязуются значительно повысить уровень безопасности на Вашем объекте!
Ваши сирены, выносные светодиодные светильники, датчики разбития стекла, утечки газа и воды, магнитоконтактные охранные извещатели, оборудование для пожарных сигнализаций, комплекты видеонаблюдения, прочие аксессуары и запчасти проверяют перед продажей и установкой лучшие инженеры и технические эксперты.
{module OHRANA_ALL}
Выключатель с датчиком движения: устройство, подключение
Совмещение различных технологических устройств в одном приборе расширяет его функции. Успешным примером является выключатель с датчиком движения.
Содержание
- 1 Описание
- 2 Виды и конструкция
- 3 Составляющие части и эксплуатация
- 3.1 Чувствительность
- 3.2 Реакции на интенсивность окружающего освещения
- 3.3 Таймер
- 4 Место и условия для подключения
- 5 Подключение
- 6 Подготовительные действия
- 7 Параллельная стандартная схема
- 8 Схема подключения датчика и отдельного обычного выключателя
- 9 Схема для нескольких датчиков
Описание
Выключатель с датчиком движения – электронный прибор, реагирующий на присутствие или перемещение объектов в зоне его досягаемости. При фиксации движения он замыкает цепь питания осветительных приборов, включая их.
Принцип работы устройства несложный: движение в зоне его покрытия фиксирует инфракрасный (ультразвуковой, микроволновый) датчик, автоматически замыкая цепь питания подсоединенных к нему ламп.
Цепь размыкается по прошествии времени установленного на таймере и при отсутствии движущихся объектов. Устройство осуществляет непрерывный мониторинг в определенной зоне досягаемости, реагируя, если в ней происходят изменения.
Виды и конструкция
Существует несколько форм-факторов выключателей такого типа. Чаще всего это приборы с интегрированными в их корпус необходимыми элементами (датчиком, линзами, фотоэлементами), есть образцы с элементами, выполненными отдельно друг от друга.
По способу контроля есть такие виды:
- Автоматические
- Управляемые дистанционно
По типу монтажа:
Для потолка
Встраиваемые
Накладные
По принципу функционирования датчиков:
- Инфракрасные. Используются чаще всех
- Ультразвуковые
- Микроволновые
Чаще всего уместно сгруппировать приборы, выделив следующие типы:
- С датчиком движения, отключаемым вручную
- С автоматическим отключением по таймеру и выключением при определенном уровне освещения
- С возможностью управлять временем освещения в ручном режиме
- С отключением по таймеру без реакции на уровень освещения
При выборе изделия учитывают его зону покрытия, дальность действия, угол обзора (вертикальный, горизонтальный), как правило, он составляет 90, 180 или 360.
Следует также ознакомиться со следующими параметрами: количество одновременно подключаемых источников света, степень защиты.
Изделия с инфракрасными реагирующими элементами пассивного типа наиболее популярные и доступные. В основе их работы фиксация теплового излучения от всех выделяющих тепло объектов.
Составляющие части и эксплуатация
Рассматриваемые выключатели отличаются от обычных, хотя могут иметь также как и они клавиши выключения. Гаджет оснащен интегрированным датчиком движения, соответствующим реле замыкания/размыкания контактов, элементами настройки (таймер, потенциометр). Если девайс продвинутой конструкции, на его корпусе располагается несколько элементов управления. Обязательной частью является линза или окошечко для датчика.
Такие выключатели, как и обычные модели, оснащены также и элементами для ручного включения/выключения освещения: клавишами, кнопками, переключателями и по внешнему виду почти не отличаются от них. Единственное отличие – наличие по центру линзы датчика и нескольких элементов управления (тумблеров, регуляторов).
Иные приборы состоят из двух частей. Первая представляет собой блок с колодками для подключения кабелей (распредкоробкой). Вторая с поворачивающейся ножкой содержит сам датчик и крепится к стене.
Для удобства пользования устройством, его конструкция предусматривает выставление определенных параметров. Пользователь настраивает чувствительность, мощность освещения, устанавливает интервал для реагирования на изменение обстановки.
Чувствительность
Чувствительность настраивается экспериментальным методом, проверяя реакцию устройства на движущиеся объекты с различными параметрами. Это необходимо, чтобы гаджет не реагировал на все подряд: птиц, насекомых, движения веток деревьев.
Реакции на интенсивность окружающего освещения
Опция настройки реакции на интенсивность окружающего освещения и мощности лампы предусматривает задействования прибора только в нужную пору суток с заданной интенсивностью света. Этот параметр выставляется посредством потенциометра или подобного узла в составе выключателя.
Таймер
Таймер – обязательная часть прибора. С его помощью фиксируется время, в течение которого светит лампа после реакции датчика и в отсутствие движения объектов. Оптимальное значение – 1–2 мин, впрочем, пользователь может задать любой период в зависимости от возможностей настройки изделия.
Кроме чувствительного инфракрасного элемента, отдельные модели гаджетов имеют фотоэлемент, который реагирует на степень освещения. Это дает возможность автоматического включения света при наступлении темной поры времени или определенной интенсивности света. Есть образцы с дополнительным акустическим сенсором, реагирующим на звук (хлопок ладош, голос).
Место и условия для подключения
Есть некоторые особенности и предосторожности для установки датчиков. Необходимо учитывать специфику работы устройств, реагирующих на инфракрасное излучение.
Перед монтажом следует учесть, не будет ли мешать частое автоматическое срабатывание датчика обитателям помещения. Девайс должен иметь соответствующий уровень защиты, если используется на открытом пространстве.
Перед монтажом следует учесть, не будет ли мешать частое автоматическое срабатывание датчика обитателям помещения. Девайс должен иметь соответствующий уровень защиты, если используется на открытом пространстве.Если используются маломощные осветительные приборы (светодиодные лампы мощностью до 15W), желательно выбирать не двух- а трехпроводный выключатель: у него нет ограничений на работу с маломощными приборами.
Девайсы, реагирующие именно на движение контролируют только видимые зоны, это нужно помнить при их установке. Радиус их зоны покрытия уменьшают легкие конструкции (карнизы, подвесные светильники) и стекло, которое является серьезной преградой для инфракрасных лучей.
Датчики выбирают на 15% мощнее, чем мощность запланированных к подключению устройств. Не следует их монтировать возле отопительных радиаторов, вблизи габаритных электроприборов, устройств излучающих электромагнитные волны, кондиционеров, телевизоров.
Номинальная мощность гаджетов – в границах 500–1000 Вт, это нужно учитывать при подключении нескольких ламп.
Если девайс, кроме мониторинга движения, срабатывает на уровень освещения, его следует располагать там, где часто меняющаяся интенсивность света не будет провоцировать ненужную активацию.
Подключение
Процесс подключения имеет немало общего с подсоединением к питанию выключателя обычной конструкции.
Существует три основных схемы включения гаджетов в проводку:
- Стандартная параллельная схема с одним датчиком
- Схема включения датчика и отдельно обычного выключателя. Используется, когда нужно одновременно и ручное управление
- Схема с несколькими датчиками, когда нужно контролировать обширную площадь.
Подготовительные действия
Перед работой необходимо подготовить инструменты. Для монтажа потребуются:
- Изолента, иные материалы для изоляции соединений
- Стриппер (инструмент для зачистки проводов)
- Кусачки
- Отвертка
- Отвертка индикатор напряжения
Сначала нужно найти фазу – определить, какой провод за что отвечает.
Определяют фазу специальным тестером. Если при его касании к проводу, загорается лампочка — ток есть, если нет – этот провод «ноль». Если тестер не может определить фазу, возможен обрыв в проводке.
После выбора способа подключения, производят следующие действия:
- Отключают на щитке электричество
- Старый выключатель отсоединяют. Аккуратно поддевают острым предметом клавишу и снимают ее, под ней отверткой откручивают болт – зажимы ослабевают и прибор легко вытаскивается из гнезда. Далее, откручивают зажимы, которые держат провода и окончательно отсоединяют
- На щитке включают электричество и определяют фазу при помощи отвертки-тестера
- После определения фазы, ток отключают и присоединяют новое изделие согласно схеме и инструкции
- На щитке включают электричество и тестируют прибор
Коробка с клеммами находится под крышкой сзади.
Там же расположены три проводки разного цвета. Они идут из короба. Провода подключаются к зажимам на клеммах. При использовании многожильных проводов удобно пользоваться специальными наконечниками НШВИ вместо простой скрутки, но если их нет, то подключают без них – это особо не отразится на результате.
Параллельная стандартная схема
Внутри корпуса датчика есть три клеммы с зажимами. Первый – проводок к фазе, второй – «ноль», третий — для подключения лампы, которая должна быть подсоединена отдельной веткой кабеля. Провода заводятся в корпус и зажимаются клеммами. Провода стандартно обозначаются так: L — фаза, N — ноль, L и стрелочка — для соединения с лампой.
Процесс подключения удобно отобразить этапами:
- Через клемму сверху колодки лампы выводят фазу, соединяют ее с зажимом девайса с буквой L
- Через средний зажим выводят «ноль» и замыкают на соответствующей клемме гаджета
- Средний зажим колодки люстры имеет еще две жилы. Одна идет к люстре, другая – ко второй розетке. Выход с обозначением L со стрелочкой коммутируется с третьим зажимом колодки
- К нижнему зажиму колодки люстры коммутируют лампочку и дополнительную розетку.
Выход с обозначением L со стрелочкой коммутируется с третьим зажимом колодкиЕсли есть распредкоробка, то ее схема имеет семь проводков: трое идут от датчика, два от осветительного прибора, два остальных – фаза и «ноль». Стандартно фаза питания – коричневая, «ноль» – синий. У проводка, подключаемого к датчику жила белого цвета – это фаза, зеленая — «ноль», красная — подключается к нагрузке.
Вся перечисленная совокупность жил соединяется следующим образом. Фазный питающий проводок коммутируется с фазой датчика (коричневая и белая жила). Далее, соединяют «ноль» от питающего кабеля, «ноль» датчика (зеленого цвета) и лампы. Два свободных провода – красного цвета от датчика, коричневый от лампы – соединяются. Подключение готово.
Схема подключения датчика и отдельного обычного выключателя
К уже существующей схеме, созданной указанным выше способом, можно подсоединить отдельный обычный выключатель.
Это необходимо в тех случаях, когда есть потребность автоматического включения и одновременно нужен контроль за освещением с помощью обычного прибора. Такой выключатель подключается к датчику движения непосредственно через фазу к сегменту провода между датчиком и лампой.
Механизм работы этой схемы следующий. Когда цепь включателя разомкнута, то датчик функционирует, если же контакты замкнуты, то прибор освещения работает в его обход, как обычное устройство с ручным управлением.

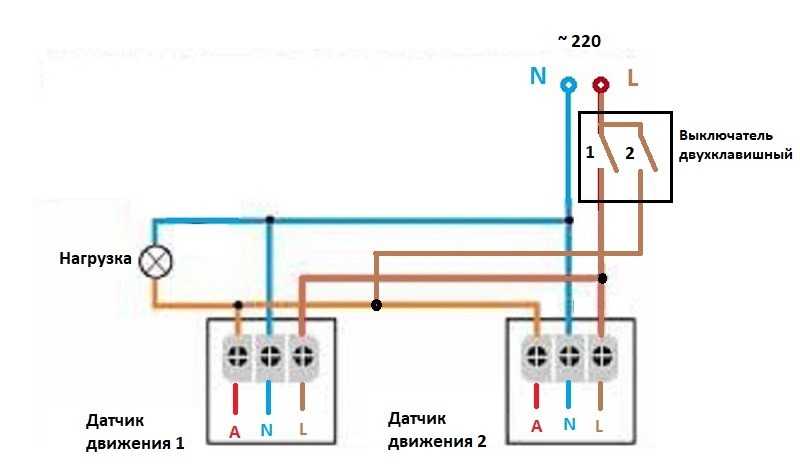

Схема для нескольких датчиков
Часто возникает необходимость в подключении нескольких датчиков вместо одного. Это требуется, когда нужно охватить их зоной покрытия большое помещение, длинный коридор. Девайсы коммутируются параллельно друг к другу.
При такой разводке освещения фаза и «ноль» отдельно и без прерываний идут через каждый датчик, после чего они подсоединяются к осветительному прибору. Срабатывание каждого из датчика замыкает цепь и подает ток на контакты лампы
Многие устройства рассматриваемого типа сделаны за таким же принципом и с идентичной разводкой проводов, как обычные выключатели.
Для их установки вместо простых механизмов, нужно просто снять старый прибор и идентичным способом установить выключатель света с датчиком движения.
