Как подключить выключатель с двумя клавишами

Содержание статьи

• Устройство и виды выключателей
  • Видео — Установка двухклавишного выключателя c подсветкой фирмы Legrand
• Чем отличаются элементы, отвечающие за подключение проводки?
• Чем хороши двухклавишные выключатели
• Технология подключения двойного выключателя
  • Видео — Схема подключения двухклавишного выключателя
  • Видео — Схема подключения двухклавишного проходного выключателя
  • Подготовка
  • Подключение коммутационного выключателя
  • Видео — Подключение двухклавишного выключателя

Устройство и виды выключателей

Производителями представлено несколько моделей выключателей, выбор вида которых осуществляется в зависимости от преследуемых целей.

Управлять работой осветительных приборов можно, используя механические выключатели с разным количеством клавиш (от 1 до 3), сенсорные устройства или дистанционные приспособления, которые представляют собой приемник сигнала, исходящего от пульта.

Сенсорный выключательОсновные виды выключателей

При приобретении выключателя необходимо ориентироваться на способ устройства проводки в доме. Выпускается два вида приспособлений, которые могут быть подключены к разным типам электропроводки.

Для открытой системы используются выключатели, монтирующиеся на основание (поверхность стены), скрытая же подразумевает применение моделей, устанавливающихся внутри стены.

Установка встраиваемого в стену выключателя

Монтаж корпуса коммутационного устройства для скрытой проводки производится в заранее установленный в углублении диэлектрический подрозетник, а кабель размещается в специально выполненных каналах-штробах. При этом на виду остается лишь рамка с клавишами.

Подключение наружного выключателя

Там, где нет возможности спрятать проводку, применяются наружные выключатели, закрепляющиеся саморезами или дюбель-гвоздями. При этом провода также фиксируются на поверхности.

Наружная проводка и наружный выключатель с розеткой

Для большей эстетичности и защиты конструкции используются кабель-каналы или гофрированные трубы. С открытой проводкой проводить разного рода работы существенно легче, так как все точки подключения находятся на виду.

Открытая ретро-проводка в трубах

Устройство выключателя (любого вида) до примитивности просто: он состоит из двух клавиш, рамки и корпуса с самозажимными клеммами (или винтовыми зажимами).

Последние необходимы для подключения входящих и исходящих контактов. При помощи клавиш осуществляется замыкание/размыкание электрической цепи. В отключенном состоянии не происходит подачи фазы на осветительный прибор. При замыкании цепи (нажатии клавиши) лампа загорается.

Видео — Установка двухклавишного выключателя c подсветкой фирмы Legrand

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Важно! Многие замечали, что светодиодные лампы при отключении от сети мерцают. Чаще всего виновник проблемы — как раз выключатель с подсветкой.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Важно! Если установлен одиночный выключатель, также есть возможность управлять степенью освещенности комнаты. Для этого используются диммеры.

Регулируемый выключатель света

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Технология подключения двойного выключателя

Перед началом работ требуется подготовить все необходимое. Понадобится, собственно, сам выключатель, подрозетник и кабель, имеющий сечение от 1,5 мм2.

Какой кабель выбрать для подключения выключателей и розеток

При проведении мероприятия требуется соблюдать последовательность работ и технику безопасности. От этого зависит и функционирование электроприборов, и здоровье мастера, а также окружающих людей.  Чтобы правильно провести монтаж, необходимо понимать принцип действия устройств и иметь инструмент для их установки.

Что понадобится при проведении работ?

1. Дрель (перфоратор).
2. Отвертка с крестообразным шлицем.
3. Тестер напряжения.  Тестер напряжения



4. Пассатижи.
5. Изолента.
6. Нож для удаления изоляционного покрытия.

   Инструмент для зачистки проводов

При монтаже корпуса выключателя внутри стены (при скрытой проводке) понадобится насадка на перфоратор — коронка для устройства отверстия. Помимо этого нужен состав, при помощи которого корпус можно зафиксировать в стене, например, алебастр.

Важно! Весь инструмент, используемый для электромонтажных работ, должен иметь изоляцию от поражения электротоком.

Предлагается технология по подключению скрытого выключателя. Фиксация устройства для открытой проводки — идентична. Отличие состоит в том, что не потребуется заглублять элементы в основание.



Несмотря на то, что в соответствии с требованиями стандартов (СП 256.1325800.2016) однофазные линии должны быть трехпроводными, на практике для подключения освещения (так как светильники — довольно маломощные) заземляющий провод обычно не используется (50 лет назад его вообще не было). Поэтому будет рассматриваться технология подключения выключателя к осветительным приборам без заземления.

Важно! В любом случае, если используется и заземляющий провод, он подводится из распаечной коробки напрямую к светильнику.

Для наглядности предлагается схема подключения двух источников света.

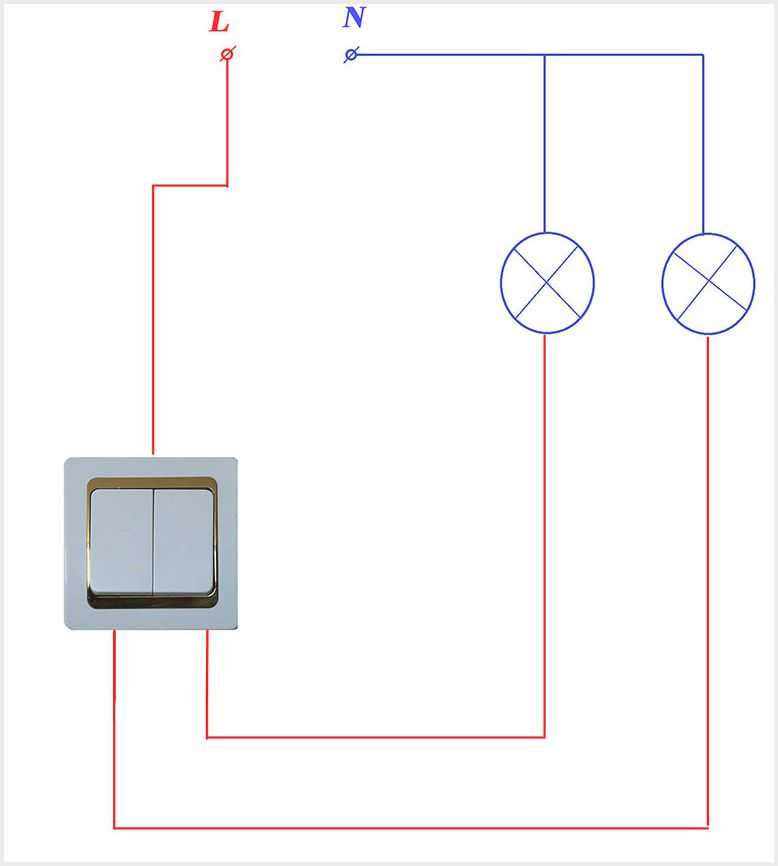

Схема подключения двух источников света

Для сравнения на фото показано, как подключить к двойному выключателю 2 группы ламп или нескольких светильников с последовательным соединением.

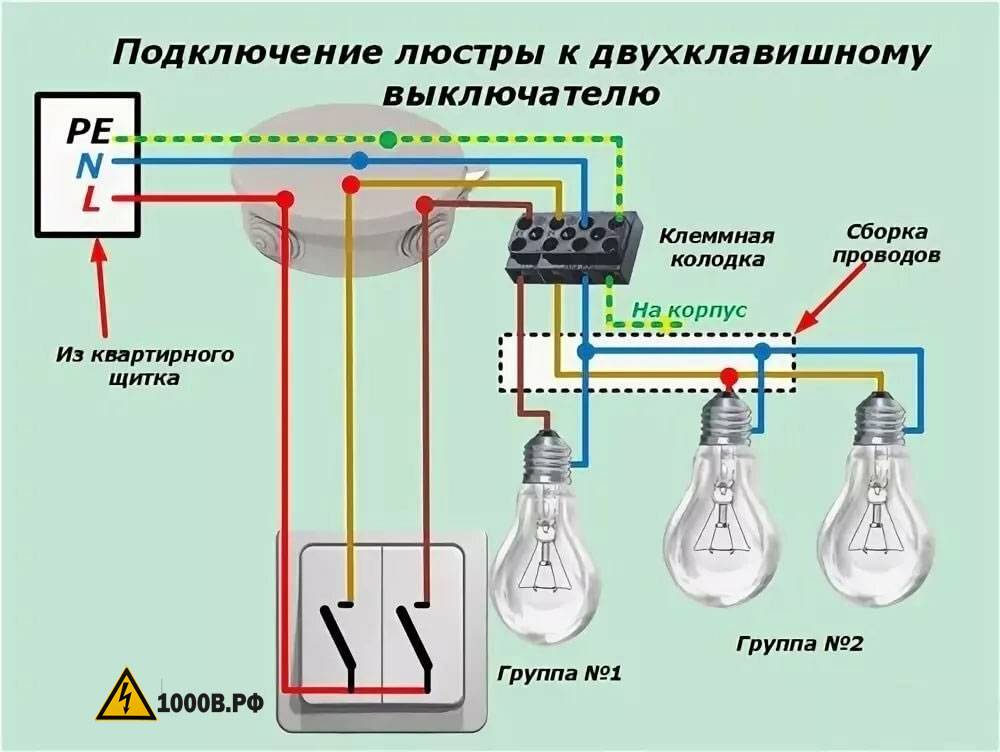

Подключение ламп и выключателя

Видео — Схема подключения двухклавишного выключателя

Видео — Схема подключения двухклавишного проходного выключателя

Для установки выключателя требуется найти распределительную коробку. Часто она бывает замаскирована отделочным покрытием. К коробке от распредщита подводятся «фаза» и «ноль».

Как видно из схем, к самому выключателю из распаечной коробки ведется лишь фазный кабель, который считается приходящим. А уже от коммутационного устройства отходят два провода, подключающиеся к отдельным источникам света или их группам. Они также относятся к фазным. При разрыве этого канала происходит отключение света.  Нейтральный же кабель подключается непосредственно к осветительным приборам, минуя выключатель. Получается, что к каждому источнику света подходят по два провода, что необходимо для его работы.

Подготовка

Перед тем, как приступить непосредственно к подключению, необходимо подготовиться.

Важно отключить электроснабжение той осветительной группы, к которой устанавливается выключатель. Для этого следует выключить соответствующий автомат в распредщите. Если он не подписан, определить необходимый элемент можно опытным путем. В случае отсутствия полной уверенности, лучше выключить все.

Отключите рубильник в распредщите

При возникновении необходимости в замене старого устройства, его необходимо демонтировать. Для этого с него снимаются клавиши и защитная рамка, после чего выкручиваются крепежные шурупы и снимается корпус. Производится отсоединение проводов.

Если выключатель монтируется в новом месте и отверстия для установки подрозетника нет, его придется высверлить. Для этого понадобится коронка на дрели или перфораторе (в зависимости от того, из чего сделана стена), с помощью которой формируется необходимый карман.

РазметкаВысверливание отверстий в бетонной стене

Для прокладки проводки устраивается канавка (штроба), куда помещается кабель. В смоченное водой углубление наносится фиксирующий раствор, после чего устанавливается пластиковый подрозетник (встречаются и металлические изделия). Через отверстия в корпусе пропускается кабель. Излишки смеси удаляются, поверхность выравнивается шпателем.

Монтаж электропроводкиПодготовка подрозетниковВырезание заглушки, в местах, предназначенных для ввода кабеляПредварительная установка подрозетника без раствора с целью примеркиНанесение раствора на загрунтованную поверхностьПосле чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в растворОтделка стен

Важно! При монтаже нового выключателя в имеющийся подрозетник необходимо удостовериться, что их размеры совпадают, так как раньше выпускались коробки немного других габаритов.



Важно правильно определить тип кабеля. Для этого придется возобновить подачу электричества, включив автомат. Воспользовавшись индикатором напряжения, определяется фаза. Для удобства, рекомендуется пометить этот провод маркером. После проведения проверки следует опять отключить автомат.

Важно! При тестировании следует следить, чтобы концы проводов не сомкнулись.

Выключатель следует слегка разобрать: снять пластмассовые клавиши (они легко извлекаются, достаточно воспользоваться чем-то острым, можно отверткой) и защитную накладку, чтобы обеспечить доступ к клеммам.

Чтобы в дальнейшем не возникло путаницы, необходимо сразу определить, где расположены нужные выводы. Важно найти входную фазу. Для этого следует внимательно рассмотреть выключатель. На самом корпусе фаза должна быть обозначена буквой «L». Хотя обычно проблем с этим не возникает — на большинстве выключателей на входе размещен один клеммник, на выходе — два контакта.



Подключение коммутационного выключателя

После подсыхания фиксирующего подрозетник состава можно переходить к подключению.

Шаг 1. Концы кабеля (фазного входящего и выводных) зачищаются от изоляции. Необходимо освободить от покрытия примерно полтора сантиметра, не повредив при этом сами медные или алюминиевые жилы.

Провода извлекают из гнездаПодготовка контактов

Шаг 2. Фазный провод от распаечной коробки подключается к вводной клемме, для чего он помещается в отверстие и зажимается. Выходные провода, подходящие к светильникам, фиксируются на отходящих клеммах.

Подключение проводов. У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода

Если концы кабеля закрепляются посредством винтового соединения, рекомендуется сделать из жилы колечко, внутрь которого вставляется винт, после чего прижимается. Чтобы увеличить силу зажима и площадь взаимодействия, конструкцией должны быть предусмотрены шайбы специально для этих целей.

Проверка прочности соединений

Шаг 3. Корпус выключателя вставляется в подрозетник и крепится винтами к установочной коробке (в некоторых моделях используются распорные лапки). Закручивать крепеж необходимо с усилием, чтобы при эксплуатации выключатель не двигался (однако силу необходимо рассчитывать, чтобы не сорвать резьбу).

После погружения механизма выключателя в гнездо, выравнивают положение по уровнюФиксация положения механизма

Важно! Оголенные участки провода можно изолировать при помощи изоленты.

Шаг 4. Теперь можно установить декоративную рамку и клавиши. Выключатель готов к работе. Осталось включить автомат, после чего можно проверить освещение.

Установка клавишДвухклавишный выключатель

Как видно, установить в новом месте коммутационный выключатель или заменить старый, пришедший в негодность, не так сложно. Самое главное при проведении работ по монтажу электрики обеспечить надлежащие меры безопасности. Так как, даже в случае неправильного соединения проводов ничего страшного не произойдет, достаточно просто поменять их местами. А удар током может привести к страшным последствиям.

Видео — Подключение двухклавишного выключателя
