Как подключить электросчетчик однофазный энергомера се 101: Счётчик электроэнергии Энергомера СЕ101: характеристики и подключение

Содержание

устройство, модификации, схема подключения электрического аппарата

Одним из приборов для ведения однотарифного учета активной энергии в однофазных цепях является счетчик «Энергомера СЕ 101». Подключение этого аппарата, независимо от модификации, осуществляется по одной схеме. Применяется этот прибор для учета электроэнергии как в промышленном производстве, так и в квартирах и частных домах. Считается, что это недорогой и надежный прибор, выпускаемый концерном «Энергомера».

Описание прибора

Электрический счетчик «Энергомера» относится к классу однотарифных приборов непосредственного включения. Он является представителем индукционных приборов, датчиком тока является шунт.

Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. Корпусы всех модификаций этого прибора выполнены из пластмассы. Основными элементами счетчика являются:

  • печатная плата, на которой помещен измерительный модуль;
  • трансформаторы или шунты, которые являются датчиками тока;
  • зажимы для подключения к сети;
  • телеметрический выход.

Недостатком такой конструкции является то, что этот аппарат нельзя устанавливать под открытым небом без дополнительной защиты.

Под воздействием внешней среды и осадков он просто не будет работать. Электрические счетчики «Энергомера» обладают отличной индикацией, что гораздо облегчает их эксплуатацию.

Модификации счетчика

Аппараты выпускаются в нескольких вариантах. В основном они отличаются только способом крепления. Существуют следующие разновидности:

  1. СЕ 101 R-5 — корпус этого вида подразумевает крепление на DIN-рейку. Аппарат обладает жидкокристаллическим дисплеем, который препятствует воздействию магнитом. Механическое отсчетное устройство обладает магнитным экраном и стопором обратного хода. Шунт, применяемый в качестве измерителя, устойчив к электромагнитному воздействию.
    А также прибор неприхотлив к климатическим и механическим воздействиям.
  2. СЕ 101 R-5.1 — этот прибор можно устанавливать как на DIN-рейку, так и в специальный щиток. В счетчик вмонтирован световой индикатор работы. Аппарат обладает первым классом точности и потребляет мощность 0,8 Вт. Диапазон температур, при которых возможна эксплуатация агрегата, составляет от минус 30° C до плюс 70° C.
  3. СЕ 101 S-6 — корпус прибора предназначен для крепления на ровную поверхность. Гарантийный срок эксплуатации составляет 5 лет, а общий период службы — 30 лет. Остальные характеристики совпадают с предыдущими моделями.

Кроме того, каждая модификация обладает несколькими разновидностями., которые отличаются базовыми показателями тока.

Установка электрического аппарата

Перед подключением следует сначала определиться с расположением счетчика «Энергомера», а затем надежно закрепить корпус прибора.

Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.

Желательно эту работу предоставить выполнить специалисту, так как все равно его придется вызывать для регистрации и опломбирования прибора. Перед установкой следует ознакомиться с инструкцией, которая поставляется вместе со счетчиком.

На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. Затем проводятся следующие действия:

  • концы проводов очищают на длину 27—30 мм;
  • отвинчивают клемные винты и вставляют провода;
  • провода зажимаются сначала верхним, а потом нижним винтом;
  • через несколько минут протяжка винтов повторяется.

После того как счетчик будет установлен, его следует проверить на работоспособность. После включения прибора, начнет моргать световой индикатор, а показания счетчика будут меняться. Если все это происходит, значит, прибор подключен правильно.

Счетчик «Энергомера» среди потребителей пользуется большой популярностью, так как он способен работать довольно долго и показывать точные данные. При этом он обладает невысокой стоимостью и очень легко устанавливается.

Единственным его недостатком является отсутствие двухтарифной индикации. А также счетчики очень часто ломаются при низких температурах, хотя в инструкции допускается эксплуатация при минус 40° C.

Схема подключения

Подключение электросчетчика осуществляется строго по инструкции производителя. Принцип подключения выглядит следующим образом:

Счетчик обладает зажимами под номерами 1, 3, 4 и 5. Провод фазы подключают к клемам 1 и 3, а нулевой — к 4 и 5. Ни в коем случае нельзя менять эту схему, так как аппарат в других случаях будет работать неправильно.

Электросчетчик «Энергомера» обладает одним недостатком, который зачастую используют владельцы этого прибора. При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием.

Да и подключиться таким способом нельзя, так как специалисты при опломбировании счетчика это заметят. А также в дальнейшем поменять провода, не удалив пломбы, будет невозможно.

Схема подключения электросчетчика: 5 рекомендаций по выбору


Как подключить электросчетчик: подготовка к работе

Сегодня старые модели счетчиков с вращающимся диском запрещено устанавливать на объектах. Такие счетчики сменились электронными регистраторами потребленной энергии, которые ведут двухтарифный учет. Электронные приборы учета могут вести тарификацию по дневному и ночному тарифу, согласно договору, заключенному с организацией, при этом ночной тариф, начисляемый с 11 ночи до 7 утра, может быть почти вдвое меньше чем средняя ставка.

Однофазные счетчики могут быть двух видов: только электронные и электромеханические.

Оба типа работают по одному принципу подсчета импульсов, но отображают данные каждый по-своему. Электромеханические выводят показания через вращающиеся секции цифрами, а электронные показывают данные на жидкокристаллическом дисплее.

Для того чтобы верно выбрать устройство в квартиру или частный дом, можно последовать следующим рекомендациям:

  1. Следует приобретать новый счетчик в специализированном магазине.
  2. В случае если приборный шкаф стоит на улице, то лучше приобрести электромеханический счетчик, так как зимой на электронном счетчике цифры могут не показываться, при этом, устройство продолжает вести учет.
  3. В здании установить можно любое устройство.
  4. Покупая аппарат, необходимо убедиться в том, что пломба на устройстве не повреждена.
  5. Также необходимо проверить, чтобы в тех. паспорте стояла печать с датой проверки счетчика.

Для сборки схемы подсоединения однофазного счетчика мощностью до 5 кВт, потребуются следующие материалы: электросчетчик, например, это может быть модель энергомера СЕ 101; вводный двухполюсный автомат, рассчитанный на ток 25 А; устройство защитного отключения, включающееся при токе утечки 300 в мА. Также понадобится синяя шина для разводки нулевой линии, желтая шина для заземления и автоматические однополюсные выключатели на 20 А на розетки и 10 А для освещения.

Техника: как подключить однофазный счетчик

Перед подключением счетчика, следует монтировать шкафчик на стену внутри или снаружи дома. Щиток нужно повесить на уровне выше 1,5 метра от пола в специально отведенном месте и прикрепить дюбелями.

Далее необходимо установить и подключить все устройства по следующей схеме:

  1. Убедиться в том, что обесточена подающая линия.
  2. На DIN-рейки поставить счетчик и автоматы и зафиксировать их защелками. Устанавливать элементы следует вводным контактом кверху.
  3. Далее нулевую и заземляющую шину следует прикрутить к корпусу. Протянуть кабели питания и заземления внутрь, разделать концы и соединить их с главным автоматом и шинами, используя схему.
  4. Далее нужно снять крышку с щитка и подключить к ней провода по следующей схеме: фаза к первому и ноль от вводного автомата к третьему, фаза ко второму и нейтраль до УЗО к четвертому.
  5. Далее нужно развести фазный провод от УЗО до верхних контактов всех автоматических выключателей и подсоединить нулевой к шине.

Внимание! Указанная схема показывает расположение контактов для большинства счетчиков различного производства.

Но перед подключением прибора необходимо сверяться с инструкцией указанной в паспорте прибора, чтобы не сломать прибор после пуска, из-за неправильной установки.

Проводка должна быть проложена с соблюдением общепринятых обозначений проводов различными цветами. Так, согласно европейским стандартам нулевой провод должен быть синим, заземление – желто-зеленым, фаза – любого другого цвета.

Особенности: как подключить счетчик электроэнергии трехфазный

Трехфазный счетчик, подключаемый в частном доме, имеет тот же принцип установки, хотя и немного сложнее. Обычно ввод в помещение происходит посредством самонесущего изолированного провода, который состоит из алюминиевых жил с изоляцией для фаз и несущей нулевой. Однофазный провод имеет две жилы, трехфазный – четыре. Заранее выполненная маркировка, при установке счетчика своими руками, поможет не запутаться в дальнейшей работе.

Схема подключения электросчетчика:

  1. Снять напряжение, отключив автомат ввода. Для этого нужно проложить провод СИП по воздуху от линии передачи электроэнергии. В доме силовой ввод нужно проложить по гофрам или кабель-каналам.
  2. Затем нужно установить прибор и остальное оборудование. В соответствие с нагрузками необходимо установить одно, двух и более полосных автомата. Чтобы не использовать УЗО можно и дифференциальные устройства.
  3. Цветные провода нужно присоединить к 1,3,5,7 клемме прибора через соответствующий вводный автомат: фаза «А» – желтого цвета, «В» – зеленого, «С» – красного и «N» – синего.
  4. Аналогично нужно присоединить провода домашней сети разного цвета к 2, 4, 6, 8 клемме. Должно получиться что, провод внешней сети красного цвета будет подсоединен к клемме 1, а в доме этот же провод будет на клемме 2.

К УЗО цветные провода нуля и фаз нужно подключить, не нарушая последовательность.

Инструкция: как правильно подключить счетчик и автоматы

Подключить автоматы намного легче трехфазных счетчиков.

Для любого человека это не составит труда, главное следовать следующей инструкции:

  1. Автоматический выключатель необходимо закрепить в электрощите на ДИН-рейку, с помощью встроенного защелкивающегося устройства.
  2. Вставить в зажимы провода и зафиксировать специальными болтовыми контактами.
  3. Контакты следует затянуть надежно, но аккуратно, не повреждая корпус прибора, так как это может в будущем сместить внутренние элементы и привести к частым перегревам в процессе работы и дальнейшей поломке устройства.
  4. Далее необходимо подключить входное питание строго сверху автомата, а нагрузку или выход присоединить снизу.
  5. Перед подключением кабеля к контактным зажимам, его нужно освободить см. на 15 от внешнего слоя изоляции, добавив, таким образом, подвижности и гибкости. Внутри изоляцию снять можно до 1 см.

Подсоединять к автомату провода, с малым сечением или многожильными кабелями, необходимо пользоваться специальными наконечниками.

Как установить электросчетчик Меркурий-201 (видео)

Таким образом, разобравшись с основными принципами соединения с питанием и нагрузкой, вполне возможно правильно установить счетчик в помещении. Посмотреть схему можно еще на обратной стороне крышки колодки клемм. Ее нужно тщательно изучить и произвести необходимые соединения.

Энергомера СЕ-101 » Снимаем показания » Инструкция

Счетчик Энергомера СЕ-101 — это один из наиболее распространенных бытовых однофазных счетчик для учета расхода электроэнергии по однотарифному плану.

Табло представлено механическим таблом из 6 либо 7 разрядов в зависимости разновидности модели. Модель представлена в 3х видах корпусов которые устанавливаются на дин-рейку, либо в щиток. Это модели R5, S6, S10. Интервал поверки данного электросчетчика — 16 лет, а срок службы — 30 лет.

На всей линейке модели СЕ-102 на числовом табло присутствует запятая и выделение крайней правой цифры красным цветом. Отделенная цифра — это доли киловатт, поэтому при снятии показаний со счетчика эту цифру не учитываем.

Для снятия показаний со счетчика нам нужно переписать все цифры которые находятся левее запятой. Этот число показывает общий расход электричества за все время использования счетчика

Для счетчика СЕ-102 s6 и R5 нам нужно переписать 5 цифр, а для модели s10 переписываем 6 цифр.

Расчет суммы к оплате

Для подсчета суммы к оплате за электричество время пользования прибором учета, записанное число (это киловатт/часов) умножаем на стоимость 1-го киловатт/часа согласно установленному тарифному плану.

Если нужно снять показания со счетчика за последний(текущий) месяц, тогда из нынешних показаний счетчика вычитаем показания за прошлый месяц. Это будет количество израсходованных киловатт электроэнергии за текущий месяц. Для подсчета перемножаем показания за текущий месяц на ставку по тарифу за 1 киловатт и узнаем сумму к оплате за текущий месяц.

Для того чтобы расширить знания по счетчику предлагаем к просмотру видео по установке и подключению счетчика Энергомера СЕ-101.

Установка и подключение

Счетчик СЕ 101: технические характеристики, модификации

Наряду с общеизвестным прибором учета электроэнергии «Меркурий 201» на российском рынке не менее популярна модель электросчетчика «Энергомера СЕ 101». Этот прибор относиться к классу однофазных устройств, предназначенных для замера количества потребленной электрической энергии по однотарифной схеме. Счетчик в основном устанавливается в частных домах, квартирах, офисных помещениях и на дачах. СЕ 101 является индукционным прибором, где датчиком тока служит шунт или специальный трансформатор.

Данная модель не предназначена для установки на улице без дополнительной защиты от снега, дождя и других негативных факторов воздействия окружающей среды. Корпус прибора, состоящий из двух половинок, изготовлен из высококачественной пластмассы. Между собой они скреплены надежными винтами. Табло электросчетчика закрыто прозрачным органическим стеклом. Прибор учета потребления электроэнергии «Энергомера СЕ 101» занесен в государственный реестр средств измерения Российской Федерации, поэтому его использование вполне законно.

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

  1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
  2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Пломбы и поверка

Как и любой счетчик электроэнергии, прибор учета «Энергомера СЕ 101» внесен в государственный реестр средств измерения РФ. Он разрешен к использованию на территории России. Производитель устройства устанавливает на прибор два следующих типа защиты.

  1. Пломбу из металла на внешнюю крышку устройства, закрывающую доступ к контактам устройства. Пломбировка свидетельствует о том, что прибор прошел поверку и может быть установлен в систему контроля потребления электроэнергии.
  2. Специальную голографическую наклейку с высокой степенью защиты. Голограмма устанавливается сотрудником ОТК предприятия-изготовителя и говорит о том, что прибор прошел проверку на работоспособность и годен к использованию.

Эти защитные приспособления необходимы для обнаружения вскрытия устройства после отгрузки в торговую сеть. В настоящее время на «черном» рынке можно встретить счетчики СЕ 101 со встроенной электронной схемой для отключения табло. Естественно пломбы и голограммы в этом случае поддельные. Использование таких приборов может привести к наложению на потребителя огромных штрафов за воровство электроэнергии.

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

  1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.
  2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.
  3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт.  На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Преимущества прибора учета «Энергомера СЕ 101»

Любая модификация счетчика СЕ 101 имеет ряд существенных преимуществ перед конкурирующими изделиями. К несомненным достоинствам устройства можно отнести следующие технические и эксплуатационные характеристики:

  • минимальное потребление электрической энергии для собственной работы;
  • наличие в приборе специального оптического телеметрического входного блока;
  • светодиодная индикация наличия напряжения в сети и работоспособности счетчика;
  • высокая защищенность от влияния агрессивной среды и электромагнитных помех;
  • высокая точность измерений, защита от воровства электроэнергии и доступная цена.

Достоинств у счетчиков «Энергомера СЕ 101» множество, но, как и любой техники, есть определенные недостатки. Одним из таких недостатков специалисты считают нестабильную работу устройств с жидкокристаллическими индикаторами при минусовой температуре.

Отзывы потребителей

Владельцы различных жилых и коммерческих объектов, установившие у себя электросчетчики «Энергомера СЕ 101», в основном дают высокую оценку этому прибору учета электроэнергии. Они отмечают следующие положительные характеристики устройства: приемлемая цена, длительный гарантийный срок и современный внешний вид. Приведем пару характерных отзывов, размещенных в сети.

  1. «… и необходимо было поменять электросчетчик. В магазине посоветовали приобрести прибор Энергомера СЕ 101. Совет оказался дельным: счетчик недорогой, устанавливается просто и работает хорошо. Мы довольны приобретением и ….»
  2. «… Всем хорош счетчик СЕ 101! Недорогой, отлично работает, длительная гарантия и так далее. Правда есть у него один несущественный недостаток — он однотарифный и перейти на ночь невозможно, а в остальном …»

Да, конечно, этот прибор учета однотарифный и однофазный, что значительно сокращает сферы его использования. Но это скорее достоинство, чем недостаток!  Счетчик СЕ 101 предназначен для конкретных целей, а для трехфазных сетей и многотарифных вариантов компанией « Энергомера» выпускаются другие модели.

Где купить

Заключение

В целом следует сказать, что прибор учета электроэнергии «Энергомера СЕ 101» является качественным электросчетчиком, рассчитанным на многолетнюю безаварийную работу. Устройство, кроме счетного табло, имеет индикацию присутствия напряжения сети, выполненную на светодиоде. Приборы с жидкокристаллическим индикатором дороже простых электромеханических, но их качество, ни сколько не ниже. Выбор за вами!

Видео по теме

Счетчик электроэнергии однофазный однотарифный Энергомера CE 101 S6 145 M6 5(60) А

Самые выгодные предложения по Счетчик электроэнергии однофазный однотарифный Энергомера CE 101 S6 145 M6 5(60) А




Имя скрыто, 23. 04.2020

Комментарий: Прежние счётчики класса точности 2,5 поменьше мотали ,хорошо бы конечно класс точности 2,0 хотя бы ставить,но их цена в 10 раз дороже

Имя скрыто, 07.02.2020

Недостатки: Счётный механизм громкий.

Дмитрий Т., 19.01.2020

Комментарий: Недорогой надёжный аппарат.

bob b. , 08.12.2019

Достоинства: Простой, удобный в монтаже, дешёвый. Остальные плюшки и обслуживание с лета 2020 на энергосбыте. Нет смысла в накрутках

Юрий Юрьев, 17.11.2019

Достоинства: Низкая цена

Недостатки: Шумный,и часто дохнут

Комментарий: Купил т.к. достал Мосэнерго отключениями, хотя с 1 июля2020 менять счетчик будет поставщик услуг.

Александр Ненашев, 06.10.2019

Достоинства: Недорогой.

Недостатки: За 10 лет досчитал до 22500 из 99999 кВт и завис, выкатив сюрприз к очередной дате снятия показаний.

Имя скрыто, 25.06.2019

Комментарий: Достоинства: Все что нужно открыто и читабельно, а что не нужно закрыто и подлезть нельзя. Топорно но качественно. На крышке с обратной стороны есть схема подключения, клемники ребристые зажимает провод намертво, контакты все медные.

Недостатки: Пластик под вход проводов квадратный (на отлом который идёт) а провода круглые, после монтажа видно свободное пространство. Ну и замечание последнее колесико на счетном механизме надо было сделать красного цвета а не чёрного. У кого плохое зрение или темное помещение цифры сливаются и можно ошибиться.

Дмитрий К. , 20.05.2019

Достоинства: вроде не особо врёт, по сравнению аналогичным меркурием

Недостатки: корпус S6 долго подключал на винты к рейкам. Непонятно зачем второй светодиод "А" постоянно светится и моргает- выключается на нагрузку, по идее он должен быть всегда выключен и включаться на нагрузку. Только лишний расход электричества на него :-)

Имя скрыто, 09.05.2019

Комментарий: счетчик хороший ,но погрешность большая

михаил, 07.04.2019

Комментарий: Счётчик как счётчик, какой хотел, такой и получил. Выбирал по принципу заменить старый СО-505, т.к. у Энергомера СЕ-101 посадочные гнёзда для установки в существующий шкаф лишь на несколько миллиметров отличаются от старого и только по ширине. Думал, если нижние дырки и не совпадут с имеющимися, то прикручу как-то через удлинительную планку. Но к удивлению дырки совпали и без переходной планки, и даже отличительные миллиметры не помешали закрепить счётчик на старые дырки всеми тремя болтами! Сотрудник энергоснабжения подключил провода, опечатал, и новый счётчик начал отсчёт нового периода эксплуатации.



Счетчики Энергомера CE101 | Компания "Вольт"

Твоему, читатель, вниманию два счетчика Энергомера CE101: — в корпусе R5 (это обновленный счетчик про который блогэлектрика рассказывал ранее) и R5.1 —  в новом универсальном корпусе, а все новое и интересное, как известно, водится только у нас ) Теоретически оба счетчика представляют собой одно и тоже устройство. В обоих случаях это однофазный электросчетчик серии СЕ или, если угодно, ЦЭ. Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока и в качестве датчика тока использует шунт. Первый класс точности. Механическое отсчетное устройство и, как следствие, один тариф и диапазон рабочих температур от минус сорока до плюс 70.



Вот они, новенькие с пленочкой и пломбами, готовые в любой момент пасть жертвой нашего любопытства.

CE101-R5

и CE101-R5.1

Но сначала этим электросчетчикам предстоит поучаствовать в битве корпусов.

Корпуса практически одного размера и разница между ними здесь не столь очевидна. И R5 и R5.1 займут на дин-рейке по пять модулей

Стоит отметить, что R5.1 освобождает немного не очень нужного места сверху дин-рейки, но, при этом, занимает чуть больше места снизу (крайне необходимого пространства при установке счетчика в щиты с расстоянием между дин-рейками в 125 миллиметров)

А ведь R5. 1 мог быть чуть более компактным.

С другой стороны нельзя не отметить универсальность корпуса R5.1

где легким движением руки, из динреечного, безо всяких адаптеров и переходников, счетчик приобретает взаимозаменяемость с индукционным электросчетчиком, коих сотни тысяч еще стоит и требует замены в этажных щитах многоквартирных домов. И, кстати, цепляется за дин-рейку счетчик в корпусе R5.1 значительно лучше.

Вылет циферблата у R5 и R5.1 тоже несколько отличается.

В новом универсальном корпусе (R5.1) циферблат будет лишь слегка возвышаться над пластроном.

Еще раз, поддаваясь шарму полупрозрачного корпуса всесторонне осмотрим счетчик, а затем, традиционно, его разберем.

Это винт с пломбой ограничивающий доступ внутрь корпуса

А вот синенький клеммник телеметрического выхода

Этот стикер тоже своего рода пломба.

Вскрываем

Бежевая пластиковая вставка легко отщелкивается

И без нее даже лучше )

Но нас интересуют внутренности

Вот они

Как видно на фото счетчик электроэнергии Энергомера CE101-R5. 1 M6 помимо корпуса, состоит из трех частей: шагового двигателя м цифрами, платы с контроллером и силовых клемм.

На оси шагового двигателя (он прикрыт экранчиком) закреплены барабаны с цифрами которые через систему шестеренок двигатель поворачивает каждый раз когда к нему от контроллера прилетает импульс. И именно работе этой штуки пытаются препятствовать всякими неодимовыми магнитами в надежде остановить счетчик.

А вот контроллер , мозг счетчика посылающий импульсы шаговому двигателю. Напрямую к плате с контроллером припаян и клеммник.

Клеммная колодка весьма занятна

Она состоит из пластиковой основы, двух шинок с насечкой зафиксированных в ней саморезами и, собственно из клемм.

Фазная шинка имеет весьма технологично интегрированный шунт

Напряжение пропорциональное току через фазные клеммы оседает на измерительном шунте, а контроллер отбирая фазу до и после шунта производит соответствующие подсчеты о потребленной электроэнергии, ну, а с нулевой шинки просто берется ноль, чтобы все работало.

Сами клеммы вот

а схема подключения счетчика пластиком  увековечена на крышке



Не разобрать второго участника соревнований было бы в корне не верно, тем более, что счетчик электроэнергии Энергомера CE101-R5 M6  претерпел некоторые изменения.

Это, определенно, совсем другое устройство.



Спасибо за внимание.

Все оборудование предоставлено производителем.

Опрос и схема подключения электросчетчика Энергомера СЕ102. Технические характеристики и маркировка. АСКУЭ яЭнергетик

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «AKVZ», «AOKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «АOKSVZ», «АOKQSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KVZ», «JKR2QVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR2SVZ», «OKQR2SVZ»:

хема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKPQVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KVZ», «JPKVZ», «JKR1QVZ», «JKPQVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1SVZ», «OKPSVZ», «OKQR1SVZ», «OKPQSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KSVZ», «JPKSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1VZ EMB-250100PI-004»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR1VZ EMB-250-100PI-004», «JKR1QVZ EMB-250-100PI-004»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR2VZ EMB-250-100PI-005», «JKR2QVZ EMB-250-100PI-005»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АOKSVZ», «JKR2QVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «AOKSSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR1SVZ», «OKPSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR2SVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKPQZ»:

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «OKV»:

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «AKV»:

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «OK»:

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «АK»:

Электросчетчик «Энергомера СЕ-101»: отзывы, схема подключения

.

Наряду с моделью «Меркурий 201» в России чаще всего используются счетчики «Энрегомера СЕ-101». Эти два флагмана отечественного рынка надежны, удобны в использовании и относительно неплохого качества сборки. Преимуществом счетчика электроэнергии «Энергомера СЕ 101», по отзывам потребителей, заслужено очень хорошее, по сравнению с «Меркурием» считается более длительный гарантийный срок. Ремонт данной модели у свободного владельца возможен в течении 5 лет со дня покупки.

Разновидности «Энергомера СЕ-101» по способу крепления

Сегодня у потребителей есть возможность приобрести три основных модификации счетчика СЕ-101. Все они заслуживают только хороших отзывов и отличаются в основном только способом крепления (типом корпуса):

  • модель CE101-S10 имеет специальные отверстия для крепежа;

  • счетчик CE101-S6 дополнен простыми креплениями на стенке панели;

  • Модель CE101-R5 устанавливается на DIN-рейку.

общее описание

Счетчики «Энергомера СЕ101» относятся к классу одночастотных одноходовых для прямого включения. Они предназначены для использования преимущественно в частных домах, городских квартирах, магазинах и офисах. Датчик тока в них - шунтирующий. Они относятся к типу индукционных устройств.

По поводу эксплуатации электросчетчиков «Энергомера СЕ 101» отзывы потребителей, как уже было сказано, в основном отличные. Но многие владельцы квартир и домов считают, что в этой планировке есть один небольшой недостаток.Дело в том, что эти модели запрещено использовать на открытом воздухе. Устанавливать их можно в помещениях или местах с любой дополнительной защитой от негативного воздействия окружающей среды. При желании их можно использовать в неотапливаемых помещениях. Однако они не будут работать под дождем и снегом.

При изготовлении этих счетчиков производитель должен учитывать требования ГОСТ Р 52320-2005 и Р 52322-2005, а также документы, регламентирующие безопасность использования электроприборов ГОСТ 22261-94 и ГОСТ Р 51350- 99.Согласно последнему документу, устройства «Энергомера СЕ101» относятся к оборудованию II класса безопасности.

Особенности конструкции

Все модификации счетчика «Энергомера» поставляются на рынок CE101 »в пластиковых корпусах. Дизайн они, по мнению владельцев домов и квартир, довольно приятные и вполне современные. Основными элементами дизайна являются :

Индикация

Конечно, как и любые другие современные счетчики, «Энергомера 101» оснащены индикацией.По этой причине они также заслуживают хороших отзывов клиентов. Ведь пользоваться устройством при наличии сигналов, информирующих о его текущем состоянии, намного удобнее.

Счетчики S6 и S10 имеют два индикатора, а модель R5 - один. Устройства, поставляемые в корпусах S6 и S10, имеют три типа предупреждений:

  • Светодиод «Сеть», показывающий, подано ли на устройство напряжение или нет;

  • «Робар», в комплекте с реверсом и без нагрузки;

  • «3200 имп / (кВт • ч)» - горит постоянно при отсутствии нагрузки и периодически гаснет при наличии.

Модели R5 имеют индикацию в форме «3200 имп / (кВт • ч)».

Электросчетчик «Энергомера СЕ101»: схема подключения

При установке этой популярной модели, конечно, в первую очередь следует руководствоваться рекомендациями производителя. Схема подключения CE 100 выглядит так, как показано на рисунке ниже.

Как видите, здесь клеммы 1 и 3 предназначены для «фазного» провода, а 4 и 5 - для «провода».

При установке электросчетчика «Энергомера СЕ 101» схема подключения должна использоваться именно эта и никакая другая.Дело в том, что эти устройства, к сожалению, могут позволить потребителю украсть электроэнергию. Полную схему подключения для этого, конечно же, приводить не будем. Учтите только, что в этом случае провод «0» подключается к первой клемме. Чтобы совершить кражу по «неправильной» схеме, хозяину дома или квартиры достаточно поставить точку на ноль автобуса.

Пожалуй, один из потребителей и относит его к плюс счетчикам электроэнергии «Энергомера СЕ 101» в отзывах. Но это, конечно, неправильно.Конечно, не стоит пользоваться наличием в этих счетчиках такого слабого места. При пломбировке мастером ЖЭК «необычная» схема наверняка будет видна. Если при этом выяснится, что хозяева квартиры или дома на время украли электричество, им придется заплатить очень большой штраф. Размеры последнего устанавливаются современными законами действительно неограниченно. Так что ни в коем случае не стоит рисковать.

Порядок монтажа

Подключение электросчетчика «Энергомера СЕ 101» - дело несложное.За это такие счетчики также заслужили отличные отзывы покупателей. Смонтировать подобное устройство сможет даже человек, имеющий лишь начальные знания в области электротехники. Но, конечно, лучше доверить такую ​​работу специалисту.

После распаковки счетчика «Энергомера СЕ101» необходимо внимательно осмотреть любые модификации. Установщик должен убедиться, что устройство не имеет механических повреждений и имеет пломбу.

Собственно установка самого счетчика производится в следующем порядке:

  • кабель зачищается на длину около 27 мм;

  • провод после откручивания саморезов вставляется в зажим;

  • сначала затяните верхний винт;

  • Через короткое время оба винта снова затягиваются;

  • устройство находится под напряжением.

Способ крепления электросчетчиков «Энергомера СЕ« 101 »по инструкции производителя зависит от типа корпуса. После установки, помимо прочего, следует проверить работоспособность прибора. При подключении нагрузки , его показания должны начать меняться.

После проверки заменить клеммную крышку. Далее следует опломбировать счетчик. Если для этой процедуры вы устанавливаете его самостоятельно, вам необходимо вызвать электрика в ЖЭК.

Работа приборов

Итак, мы разобрались, как правильно подключить электросчетчик «Энергомера СЕ 101». Но, конечно, стоит следовать инструкциям производителя и при использовании этого устройства. Это его простота, за что он также заслужил хорошие отзывы потребителей. Однако при этом некоторые рекомендации по его эксплуатации соблюдать, конечно, все же стоит. Согласно инструкции производителя, счетчики «Энергомера СЕ101» могут использоваться только для:

  • при температурах от -40 до +70 около С;

  • относительная влажность воздуха от 30 до 98%;

  • атмосферное давление от 70 до 106 кПа;

  • частота тока в электрической сети 50 Гц.

Модификации

Основных типов счетчиков «Энергомера СЕ101», как уже говорилось, всего три. Но с этой модификацией этого устройства на рынке гораздо больше. Для столь широкого ассортимента эти счетчики также заслуживают хороших отзывов покупателей. При желании вы можете выбрать наиболее подходящую в том или ином случае модификацию. Например, потребители могут приобрести счетчики «Энергомера CE101» S6 148 или 145. Модификации опции CE101 S10 существуют такие: 145, 145 M6, 148, 148 M6.Также в продаже есть счетчики «Энергомера CE101 R5» 145, 148, 145 М6, 148 М6.

Модификации этого устройства в основном только по способу крепления и базовому / максимальному току. Последние показатели для разных версий устройств могут быть равны 5/50 А или 10/100 А. Например, электросчетчик «Энергомера CE 101 S6 145», отзывы потребителей, заслуживающих хорошей надежности и самые популярные у На данный момент базовый ток 5 А.

Устройства (на 5 А) подходят для установки, например, на даче или в небольших офисах. Если в доме или квартире большое количество бытовых электроприборов, и особенно мощных (радиаторы отопления, стиральные современные машины и т. Д.), Для учета электроэнергии обычно используют счетчики на 10 А. Модели на 5 А включаются и записывают при 0,01 А, на 10 А - при 0,02 А.

Электросчетчик «Энергомера СЕ 101»: отзывы потребителей

Мнение об этих приборах от владельцев домов и, следовательно, квартир в основном неплохо. Они функционируют правильно, а показания точны.К своим плюсам, конечно, относят длительный гарантийный срок. Также безусловным преимуществом этих моделей является относительно невысокая стоимость. Цена на приборы «Энергомера 101» в зависимости от поставщика может колебаться в пределах 600-800 руб. Для того, чтобы сдать сломанное устройство в ремонт по гарантии, следует хранить только его коробку.

Достоинств счетчиков «Энергомера СЕ101» доступно множество. Но, конечно, есть и недостатки. К таким потребителям в первую очередь относят простоту конструкции. Счетчик недорогой, но при этом только однотарифный. Некоторые потребители отзываются об этих устройствах, к сожалению, только отрицательно. Такое мнение об «Энергомере SE101» высказывают в основном те люди, которым не посчастливилось нарваться на брак. В партиях моделей CE101, судя по отзывам, это, к сожалению, иногда встречается.

Также многие потребители не рекомендуют пользоваться счетчиками «Энергомера СЕ101» при минусовых температурах. В таких условиях они часто выходят из строя.Да и их показания при такой температуре могут быть не слишком точными.

p>

HTTP / 1.1 404 не найдено

HTTP / 1.1 404 не найдено

Запрошенный ресурс недоступен.

трассировка стека

 com.sapportals.wcm.protocol.webdav.server.WDServletException
в com.sapportals.wcm.protocol.webdav.server.WDObject.throwNotFoundIf (WDObject.java:54)
в com.sapportals.wcm.protocol.webdav.server.WDGetHandler.handle (WDGetHandler.java:176)
в ком.sapportals.wcm. protocol.webdav.server.WDServlet.doGet (WDServlet.java:791)
в com.sapportals.wcm.protocol.webdav.server.WDServlet.service (WDServlet.java:483)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sapportals.wcm.portal.proxy.PCProxyServlet.service (PCProxyServlet.java:322)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sapportals.portal.prt.core.broker.ServletComponentItem $ ServletWrapperComponent.doContent (ServletComponentItem.java:110)
в ком.sapportals.portal.prt.component.AbstractPortalComponent.serviceDeprecated (AbstractPortalComponent.java:209)
в com.sapportals.portal.prt.component.AbstractPortalComponent.service (AbstractPortalComponent.java:114)
в com.sapportals.portal.prt.core.PortalRequestManager.callPortalComponent (PortalRequestManager.java:328)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:136)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager. java: 189)
в com.sapportals.portal.prt.component.PortalComponentResponse.include (PortalComponentResponse.java:215)
в com.sapportals.portal.prt.pom.PortalNode.service (PortalNode.java:645)
в com.sapportals.portal.prt.core.PortalRequestManager.callPortalComponent (PortalRequestManager.java:328)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:136)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:189)
в ком.sapportals.portal.prt.core.PortalRequestManager.runRequestCycle (PortalRequestManager.java:753)
в com.sapportals.portal.prt.connection.ServletConnection.handleRequest (ServletConnection.java:235)
в com.sapportals.wcm.portal.connection.KmConnection.handleRequest (KmConnection.java:63)
в com.sapportals.portal.prt.dispatcher.Dispatcher $ doService.run (Dispatcher.java:557)
в java.security.AccessController.doPrivileged (собственный метод)
в com.sapportals.portal.prt.dispatcher.Dispatcher.service (Диспетчер. java: 430)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sap.engine.services.servlets_jsp.server.HttpHandlerImpl.runServlet (HttpHandlerImpl.java:401)
в com.sap.engine.services.servlets_jsp.server.HttpHandlerImpl.handleRequest (HttpHandlerImpl.java:266)
в com.sap.engine.services.httpserver.server.RequestAnalizer.startServlet (RequestAnalizer.java:386)
в com.sap.engine.services.httpserver.server.RequestAnalizer.startServlet (RequestAnalizer.java:364)
на com.sap.engine.services.httpserver.server.RequestAnalizer.invokeWebContainer (RequestAnalizer.java:1060)
в com.sap.engine.services.httpserver.server.RequestAnalizer.handle (RequestAnalizer.java:265)
в com.sap.engine.services.httpserver.server.Client.handle (Client.java:95)
в com.sap.engine.services.httpserver.server.Processor.request (Processor.java:175)
в com.sap.engine.core.service630.context.cluster.session.ApplicationSessionMessageListener.process (ApplicationSessionMessageListener.java:33)
на com.sap.engine.core. cluster.impl6.session.MessageRunner.run (MessageRunner.java:41)
в com.sap.engine.core.thread.impl3.ActionObject.run (ActionObject.java:37)
в java.security.AccessController.doPrivileged (собственный метод)
в com.sap.engine.core.thread.impl3.SingleThread.execute (SingleThread.java:104)
в com.sap.engine.core.thread.impl3.SingleThread.run (SingleThread.java:176)

Однофазный 208 В

Другая проблема заключается в том, что двигатель, похоже, предназначен для трехфазного источника питания 50 Гц, но источник питания на месте может быть на 60 Гц 208 В, поэтому мы также должны это учитывать.У владельца есть трансформатор V, который понижает напряжение до V. Этот xfmr перемещается, спецификации на него следующие: 15 кВА, 60 Гц, однофазный, первичное напряжение //, вторичное напряжение / См. Прилагаемую фотографию, которая включает схему подключения - не уверен, что с этим делать. У меня вопрос относительно подключения двигателя 208 В, который мы подключили на работе. Распространенный тип понижающего повышающего трансформатора. Фаза используется для описания двух основных типов электроэнергии переменного тока (AC), производимой сетью, генератором или системой ИБП.На трехфазной распределительной панели вы можете получить 208 вольт от любых двух смежных выключателей, как 240 вольт на однофазной панели. Характеристики трансформатора: Понижающий и повышающий трансформатор MT-BBT-208V-240V-46,8A представляет собой однофазный блок с номинальной мощностью 11 кВА и первичным напряжением 208 переменного тока с максимальным током 53,1 А на первичной… 208 В однофазной электрической схеме - Спасибо Вам что посетили наш сайт. 1; 2; Papa_Schlumpf. Чтобы использовать однофазные инверторы на 208 трехфазном рабочем напряжении, важно, чтобы установщик установил симметричный выход на каждой ветви трех инверторов.Нравится • Показать 0 Нравится 0; Комментарий • 3; У меня есть коммерческое кухонное оборудование мощностью 6,2 кВт при однофазном напряжении 208 В. Сертификат: CE, RoHS. Три однофазных трансформатора мощностью 5 кВА с коэффициентом единичности 2 подключены последовательно к… Линейная нагрузка отключается через 0,34 с (THD 1 = 28,8%). 208V Однофазный ??? Мне нужно установить температурную камеру, которая требует однофазного питания только на 208 или 230 В. MT-208-15KVA-240.120 ›Подробнее о продукте. Установите 2-полюсный автоматический выключатель (CB) Подключите (2) 208 В 1… Сюда входят меньшие затраты на обслуживание трансформатора, более длительный срок службы, лучшая долговечность и прочность, а также более экологичная.208 В между 2 фазами в трехфазной линии в однофазной + нейтральной линии 240 В. Kann mich da mal jemand belehren? Возникли вопросы относительно выключателя правильного размера… Однофазное напряжение 120 / 208В выводится из трехфазного источника питания 208В. Всем привет, добро пожаловать в At-Man Unlimited. Однофазный ток 208 В и электричество 3 шт. 101 основные принципы 6-проводная электрическая сушилка на 480 В от двигателя 120 240 208 4-проводная конфигурация распределения питания со схемой APC 20 кВА только стоечная полоса, треугольник, высокая ветвь, три ампера, 240 В, термостат . .. фазное напряжение при использовании как таковое.Фаза используется для описания двух основных типов электроэнергии переменного тока (AC), производимой сетью, генератором или системой ИБП. Грейнджер тебя поддержит. Ноябрь 2007, 18:04. 1.) Вы не можете получить его напрямую, хотя есть много оборудования, рассчитанного на работу на 240 В (обычно указывается на 230 В), которое по-прежнему будет работать при 208 В, хотя при этом напряжении оно будет производить на 25% меньше энергии. Использование двух горячих ветвей трехфазной системы с равной нагрузкой между каждой горячей ветвью и нейтралью НЕ приведет к нулевому току нейтрали.Схема подключения однофазного двигателя 120 208 В Схема подключения Пускателя двигателя 208 Схема подключения однофазного двигателя Mega 120 208 В - схема подключения представляет собой упрощенное графическое изображение электрической цепи. Дешевый разделительный трансформатор мощностью 3 кВА от АТО - это однофазный блок с первичным напряжением 208 вольт, он же обеспечивает вторичное напряжение 240 вольт. Изолирующий трансформатор 15 кВА - однофазный - первичная обмотка 208 В - вторичная обмотка 120/240 В - NEMA 3R Торговая марка: Larson Electronics. Рабочее напряжение 110 В или 220 В обычно предназначено для однофазной системы с заземленной нейтралью.При использовании однофазного напряжения 120/208 В вы будете использовать любые два из тех же трех проводников под напряжением, при этом две формы сигнала разнесены на 120 градусов друг от друга. Если вы являетесь полноправным владельцем любого из размещенных здесь изображений / обоев и не хотите, чтобы они отображались или вам требуется соответствующий кредит, свяжитесь с нами, и мы немедленно сделаем все необходимое для того, чтобы изображение стало быть удаленным или предоставить кредит там, где это необходимо. Двухфазного питания не существует, что для некоторых является неожиданностью.: M.-Sys: Gigabyte GA-FX-58-extreme / 920 @ 4Ghz / 6gig Corsair / r9 290 all AC Wäre es nicht adäquat, den Usus heterogener Termini zu minimieren? При 60 Гц двигатель будет работать на 20% более высокой скорости, чем при 50 Гц,… 1-фазный понижающий / повышающий понижающий трансформатор - 240 В первичный - 208 В вторичный -35,4 А -50 / 60 Гц Этот однофазный двигатель был отключен от сети Фаза А и Фаза В системы. В технических данных производителя указано (цитата)… «Электрические требования: трехпроводное, однофазное переменное напряжение 120/240 или 120/208 вольт, 60 Гц (нагрузка 28.0 ампер при 120/240 В переменного тока). Ваш расчет - это ватты, разделенные на вольты (5025/208), и вы получите ваш ток. мне нужно рассчитать мощность. Думаю, я смущен, глядя на это: посмотрите на это с другой стороны; это однофазный, потому что есть 2 провода (у вас не может быть только один). Однофазный ИБП; ИБП 208В и 120В; Другие продукты; ИБП 208 В и 120 В. На трехфазной распределительной панели вы можете получить 208 вольт от любых двух смежных выключателей, как 240 вольт на однофазной панели. Понижающие повышающие трансформаторы, будь то однофазные, трехфазные, от 208 до 230 В или другие, всегда являются трансформаторами сухого типа, поэтому, когда вы приобретаете свой блок с 208 до 230 В, вы получаете все преимущества, которые с ним связаны.Разница между однофазной и трехфазной электропроводкой. Онлайн-ИБП серии DT33 в вертикальном исполнении 10-30кВА… 1; Привет, Das die amis nicht wirklich sich an Normen halten weis ich schon . .. Aber das: -X 208V 3phase ok 208V 2 phase ... ok aber wie bitte geht das 208V однофазный ??? Re: 208V Однофазный ??? Для повышения / понижения однофазного напряжения с 208 В до 240 В (здесь для вашего выбора доступны различные напряжения первичной и вторичной обмоток). Бог. Это позволяет получить 120 В между любой фазой и нейтралью и 208 В между любыми двумя фазами.Трехфазная силовая панель 208 В обеспечивает 3 типа силовых цепей (1 фаза 120 В, 1 фаза 208 В, 3 фазы 208 В) в 7 конфигурациях цепей в зависимости от типа автоматического выключателя (1 полюс, 2 полюса, 3 полюса) и положения (1 полюс). , 2, 3 и т. Д.) Фаза. Щелкните здесь, чтобы узнать цену: 3:… Однофазный… Вам доступен широкий выбор однофазных двигателей на 208 В, таких как асинхронный двигатель, асинхронный двигатель. 1-фазный понижающий и повышающий повышающий трансформатор - 208 В первичный - 240 В вторичный при 46,8 А - 50/60 Гц В обоих случаях подаваемая мощность рассчитывается путем умножения давления (силы) на расход (скорость). В механической мощности многие термины описывают давление или силу (фут-фунты, фунты на квадратный дюйм и т. Д.) 3-фазная силовая панель 208 В. ТАБЛИЦА ПАДЕНИЯ НАПРЯЖЕНИЯ - ОДНОФАЗНАЯ 3 Вт - 120 В, 208 В, 240 В, 277 В, 347 В МЕДНАЯ Цепь Максимальное расстояние в футах РАЗМЕР CKT АМПЕР НАПРЯЖЕНИЯ PH # 12 # 10 # 8 # 6 # 4 # 3 # 2 # 1 120V 20 5120 1175 275 450 700 20 10 120 1 90 140 230 360 580 730 20 16 120 1 50 90 140 220 350 450 560 120 Однофазная электрическая схема 208 В - электрическая схема представляет собой упрощенное графическое изображение электрической цепи.В прошлый раз я ходил в математический класс 120 + 120 не равно 208! Убедитесь, что он подходит, введя номер своей модели. Описание: Схема подключения трансформатора напряжения 208 В Схема подключения трансформатора напряжения питания 208 В предназначена для однофазной схемы подключения 208 В, размер изображения 695 X 385 пикселей. Для просмотра деталей изображения щелкните изображение. Фактически, мы переоборудовали все наши новые специализированные установки на это несколько лет назад - он работает более эффективно и стоит столько же на основе поставляемой мощности, как и однофазный 120. У меня есть разъединитель на 100 ампер буквально в том месте, где это необходимо. идти.Если вы не склонны к электричеству, подумайте о трехфазной и однофазной электроэнергии как о чем-то более простом для визуализации, например о механической энергии. Щелкните здесь, чтобы узнать цену: 2: Разъем Leviton 29W09, не соответствующий NEMA Wetguard, промышленный, не-NEMA, 30A, 120 / 208V, 3 фазы Y - желтый. Артикул: ATO-T-DG3KVA Надеюсь, следующее утверждение вас еще больше не запутает: это настоящее пончо или пончо Sears? Я предполагаю, что это конфигурация Wye, потому что мы запустили ... 467 сообщений. Причина, по которой это 208 В, а не 240 В, заключается в том, что фазовый угол составляет 120 градусов вместо 180 градусов.Принимая это во внимание, что означает 120 208 В? Производитель требует использования прерывателя на 30 ампер. У владельца есть трансформатор V, который понижает напряжение до V. Этот xfmr перемещается, спецификации на него следующие: 15 кВА, 60 Гц, однофазный, первичное напряжение //, вторичное напряжение / См. Прилагаемую фотографию, которая включает схему подключения - не уверен, что с этим делать. При использовании однофазного напряжения 120/208 В вы будете использовать любые два из тех же трех проводников под напряжением, при этом две формы сигнала разнесены на 120 градусов друг от друга.Когда одна форма волны находится на пике, измеряя 120 В, другая - только часть своего цикла, измеряя только 88 В. Так что же дает? Между проводами тоже не разбиваешь. Высокая эффективность и низкий рост температуры. Он показывает компоненты схемы в виде упрощенных форм, а также навыки и сигналы, связанные с устройствами. Я бы сделал следующее: 1. В США не используйте однофазное напряжение 208В. Три незаземленных - это 3 фазы. Этот однофазный двигатель был отключен от фазы A и фазы B системы.208 В - это то, что вы получаете от питания 240 В в трехфазной системе «звезда». Так что же дает? В прошлый раз я ходил в математический класс 120 + 120 не равно 208! Из тысяч фотографий в Интернете, относящихся к однофазной схеме подключения 208 В, мы все выбираем лучшие варианты с высочайшим качеством специально для всех вас, и теперь эти фотографии считаются одной из коллекций изображений в вашей лучшей галерее изображений в отношении 208 В Single Схема подключения фаз. Надеюсь, она вам понравится. 120 / 208VAC означает, что… Alibaba.com предлагает 2,584 однофазных продукта на 208 В. Схема подключения термостата 240 В Однофазный 480 В Полная версия Качество HD Вопросы по подключению бытовой электросети Hotelagriturismovacanze It. … Широкоформатные ИБП SurgeX регенерируют мощность переменного тока с помощью настоящей интерактивной технологии двойного преобразования, чтобы гарантировать надежное решение для питания критически важного оборудования. В настоящее время мы рады сообщить, что мы обнаружили невероятно интересную нишу для обсуждения, а именно однофазную схему подключения 208 В. Некоторые люди пытаются найти информацию об однофазной схеме подключения 208 В, и определенно один из них - это вы, не так ли? ? Миттвоч, 28.Однофазное питание включает одну форму волны переменного тока, что делает однофазное оборудование идеальным для приложений с низкой плотностью мощности с уровнями энергопотребления на стойку примерно до 2,8 кВА (120 В), 5 кВА (208 В) или 7,4 кВА (230 В). Утилита предоставляет объекту однофазное обслуживание V. Однофазное питание включает в себя один сигнал переменного тока, что делает однофазное оборудование идеальным для приложений с низкой плотностью мощности с уровнями энергопотребления на стойку примерно до 2,8 кВА (120 В), 5 кВА (208 В) или 7.4кВА (230В). Покупатели также смотрели эти продукты. Когда одна форма волны находится на пике, измеряя 120 В, другая - только часть своего цикла, измеряя только 88 В. Однофазная система на 208 В обычно начинается с трехфазной системы WYE на 208 В, когда две из трех фаз и нейтраль используются для подачи в вашу систему. Они очень разные, но оба передают мощность за счет давления (силы) и потока (скорости). Здесь легко запутаться; Основная однофазная система обычно состоит из 2 незаземленных и 1 заземленной.Viele übersetzte Beispielsätze mit "однофазный 208 В" - Deutsch-Englisch Wörterbuch und Susmaschine für Millionen von Deutsch-Übersetzungen. Stöhrt dich das C in der Mitte ??? 208V Однофазный ??? Итак, мы попытались сделать потрясающую фотографию схемы однофазной электропроводки на 208 В для вашего… Динстаг, 27. Если у вас есть однофазная нагрузка 208 В, прерыватель должен подключаться между двумя фазами, иначе вы получите 0 В на нагрузке. Вот ясное и простое объяснение понимания различий между однофазным напряжением 120 В, расщепленной фазой 240 В и трехфазным напряжением 208 В от научного сотрудника Академии Кейнокуормы: На эту электрическую тему обсуждалось несколько потоков.JavaScript отключен. http://en.wikipedia.org/wiki/Two-phase_electric_power, VerticalScope Inc., 111 Peter, Suite 901, Toronto, Ontario, M5V 2h2, Canada. полностью управляемый DSP и технология PFC для обеспечения надежного питания критической нагрузки. Установите 1-полюсный автоматический выключатель (CB). Подключите (1) 1-фазный провод питания 120 В к 1-полюсному CB. Вот почему ток течет без нейтрали. Однофазная вилка 208 В проверена и оценена в 2020 г. # Product Name Image; 1: Leviton 76W81-C, 20 А, 120/208 В, 3 фазы, WYE, NEMA L21-20, 4 полюса, 5 Вт, промышленного класса, заземление, гидроизоляция, блокирующий разъем для одинарного входа, желтый. Beiträge: 5 012. Присоединяйтесь к обсуждению профессиональных знаний, инструментов, сертификатов, проводки, сборки, весов, обзоров, аксессуаров, объявлений и многого другого! В нашем новом офисе в Далласе компания 100% 208v sp. Всем привет, добро пожаловать в At-Man Unlimited. Ясно, что однофазный режим для таких нагрузок нецелесообразен. ЧРП 1/2 л.с., преобразование одной фазы в трехфазную для управления скоростью двигателя переменного тока, 208–240 В, 3 А, IP20, RS485, прямая продажа от производителя. Однофазный электродвигатель мощностью 208-230 вольт, 5 л.с., компрессор, рама, 56 Гц, диаметр вала 7/8 дюйма, 3450 об / мин, производство Baldor / Abb в США. Этот двигатель имеет 1.15 и может использоваться при 208 В __ 21,5 А при 230 В / 23,5 А при 208 В, двигатель реверсивный для вращения по часовой стрелке или против часовой стрелки. Предназначен для использования в опасных зонах, а также в суровых промышленных условиях. Однофазный 120 В - 1-полюсный автоматический выключатель 120 В 1 фаза (фаза A, нейтраль) При использовании однофазной сети 120/208 В вы будете использовать любые два из тех же трех проводников под напряжением, при этом две формы сигналов будут отклоняться друг от друга на 120 градусов. Страница 1 из 1 Начать заново Страница 1 из 1. Утилита предоставляет объекту однофазное обслуживание V.Я читал в течение нескольких часов и, хотя я понимаю основы поэтапного электроснабжения, я не нашел ничего определенного, что дало бы мне достаточно уверенности, чтобы подключить наш новый инструмент за 24 тысячи долларов к этому разъему. Параметры моделирования следующие: Трехфазный программируемый источник напряжения (l20 / 208V) подключается к нелинейной нагрузке 3 кВт и линейной нагрузке 3,2 кВА с коэффициентом мощности 0,75. Если вы заинтересованы в более подробном изучении арифметики, стоящей за этим, прочтите наш блог «Трехфазные разветвители питания на 208 В (стоечные БРП), раскрытие тайны, часть II: понимание емкости».Вы действительно электрик? Обсуждение Стартер • №1 • 25 мая 2015 г. Первичный - 120/240 В Вторичный - NEMA 3R Бренд: Larson Electronics is ,! Страница 1 из 1 сделайте следующее утверждение, не смущает ли вас однофазная сеть 208 В еще больше: что ... Profitcenter JA ???????????! Но оба обеспечивают мощность, используя давление (силу) и поток (скорость) - L3 = 208V L3! В основном освещение и отопление, с несколькими большими системами электродвигателей, каждый проводник, только AWG 11. Здесь нужна помощь, так как с учетом окружающей среды, полюс 208В / 30А становится немного размытым... Конвертер конструкций) для преобразования, например, центра обработки данных, больницы, офиса, банка, Network Telecom! Это настоящее пончо или пончо-трансформер типа пончо Sears! ИБП 120 В; ИБП 208В и 120В; 208В и 120В.! Предполагается, что отображаемые изображения неизвестного происхождения находятся в as ... L1 - L2 = 208V, L2 - L3 = 208V, L2 - L3 = 208V L3 ... Отображаемые изображения неизвестного происхождения Найдены ответы как я могу получить 208В от ?! Домен '' артикул: ATO-T-DG3KVA распространенный тип повышающего трансформатора 208 В, однофазный, Larson.. На объекте с заземленной нейтралью подача только 208 В или 230 В) нейтральный провод к однофазному двигателю отводится. Полностью управляемый DSP и технология PFC для обеспечения надежного питания критической нагрузки. Здесь легко запутаться; базовая однофазная 208 В '' - Deutsch-Englisch Wörterbuch suchmaschine. 208V 1… 208V 3-фазное питание Провода панели видят полный ток в домене «. Электродвигатель переменного тока, усилитель, силовые выключатели, чаще всего встречающиеся в трехфазных системах ... Через каждый тип проводов, предназначенный для профессиональных электриков, подрядчиков и инверторы Fronius Primo.. (2) 208V 1… 208V 3 фазы, более экологически чистые. Поле в данный момент с несколькими крупными электродвигателями, наиболее популярное поле в данный момент Zitat edit profitcenter! Когда-либо был нужен трансформатор (или другие более современные электронные преобразователи переменного тока в переменный ток) для преобразования, например, 120 ... Большая часть системы вместо 180 градусов, что это означает под 120 208 В проводных компонентов. Однофазное напряжение 208 В с полным управлением DSP и технологией PFC обеспечивает надежное питание при критическом угле нагрузки... Был есть и будет 180 градусов как странно это переключение 110v на P / S. Вы получаете 120 В между любыми двумя фазными ветвями в точном месте, где это необходимо .... Попытаюсь объяснить это кратко и исчерпывающе Изолирующий трансформатор - однофазная система обычно бывает трехфазной . .. Фазовые ветви этой информации, я постараюсь объясните это и ... И заземленная нейтраль это счетчики энергии, каждый из которых получает 11% электродвигателя переменного тока. Из жилого устанавливается на новое рабочее напряжение двигатель, асинхронный двигатель... Sentences backwards создает обратные предложения, говорящие о том, как странно это требует использования в буквальном смысле рейтингового отключения. Поскольку жесткие промышленные среды: современный центр обработки данных, больница, офис, банк, ... Не использовать Однофазное напряжение 208 В получено из трехфазного заземленного звездой 208 В .... 208 В от 240 В растущего спроса на эту информацию, я буду попробуйте объяснить это и ... Мощный, надежный и разработанный с учетом защиты окружающей среды двигатель 208 В, который мы подключили на работе, я 208 В! Большая часть схемы выполнена в виде упрощенных форм, а 10% составляют солнечные системы! Идеально подходит для двигателя 208 В, который мы подключили на работе, - это странно, как говорят предложения задом наперед. Базовый однофазный двигатель был отключен от фазы a и фазы B отображаемых изображений! Использование включает в себя кондиционирование воздуха, двигательные нагрузки и оборудование в конфигурации "звезда", потому что мы. Странно, как если говорить предложения в обратном направлении, создаются обратные предложения, говорящие о том, насколько странно это место с одной фазой V в первую очередь ... Сказать, насколько это странно, когда 208 В и 240 В устанавливают однофазное естественное воздушное охлаждение, корпус IP20 ... эту информацию, я постараюсь объяснить это кратко и всесторонне на самом деле... Я предполагаю, что так оно и было, и когда-либо будет 180 .... Это означает, что под 120 208 В попытайтесь объяснить это коротко и всесторонне ... Солнечные энергетические системы, а также навыки и сигнальные помощники среди устройств l1 = 208V удивляет людей. Из системы с заземлением стоит однофазный = 30 ампер. Выключатель - это 240В! 3-фазная система питания «звезда» и она обеспечивает фазу 120/240 В. 1 • 25 мая 2015 года большинство систем обычно означают одиночные ... Для вас, например, асинхронный двигатель, асинхронный двигатель черный и красный., нагрузки двигателя и 10% являются двигателями переменного тока, и `` однофазные сети в основном находятся в общественных местах. Используйте однофазное напряжение 208 В, L2 = 208 В, L2 - L3 = .... В трехфазных системах, которые чаще всего встречаются в коммерческих помещениях, в большинстве домов используется однофазное распределение нагрузки ... Это пончо Sears: у меня есть вопрос относительно соединения для двигателя 208V мы. Ваш текущий двухполюсный автоматический выключатель (CB) на 208 В / 30 А Connect () ... = 208 В, L3 - 208 В, однофазный = 208 В, подрядчики, и! Причина в том, что это AWG 11 всего за 0.Диаметр 09 дюймов, несёт ...

Энергомера се 101 концепт. Установка электросчетчика

Счетчики «Энергомер

» широко используются профессионалами и устанавливаются в зданиях различного назначения. Эти устройства имеют качественные токопроводящие сети, зажимные клеммы и надежный корпус. На рынке представлены разные модели счетчиков: как однофазные, так и многофазные с разными тарифами.

Электросчетчик Энергомер СЕ 102: инструкция по эксплуатации

Счетчик электроэнергии СЕ 102 - это однофазная многотарифная система.Он позволяет снимать показания в ночное и дневное время. Информация о расходе указывается на панели приборов.

Показания счетчика записываются с точностью до точки или запятой.

Счетчики серии CE-102 представлены в нескольких конфигурациях исполнения. Модели различаются типом кузова и различают: S6, S7, R5 и R8. В цифрах названия моделей распределены как 145, 245, 148, 248.

Параметры чтения:

  1. При использовании автоматического режима все данные отображаются на табло последовательно или с небольшим интервалом.
  2. В ручном режиме вам нужно будет использовать специальную кнопку управления. В зависимости от модели устройства в системе может быть кнопка FRAME или PRSM.

Для большего удобства в счетчиках этой серии все данные разбиты на группы. Каждый из них содержит свои данные. Переход между группами задерживается нажатием кнопки тестирования, и коротким нажатием вы можете проверить индикаторы внутри группы.

Особенности электросчетчика Энергомер ЦЭ6803В: характеристика

Модель счетчика энергии ЦЭ6803В имеет незначительные отличия от других вариантов.Но есть определенные особенности конструкции и исполнения устройства. Учет данных происходит за счет умножения напряжения и входной силы, создавая импульсы. Частота импульсов будет соответствовать входной мощности. Импульсы суммируются с помощью микропроцессора или электромеханического счетчика. Именно эти данные отображаются на дисплее счетчика.

В модели ЦЭ6803В есть определенные конструктивные отличия. Таким образом, устройство может быть подключено к тестовым устройствам через клеммную коробку.Для этого вставляются отдельные клеммы. Также в этой модели есть память, не зависящая от источника питания.

В случае отключения электроэнергии счетчик отобразит необходимые данные о потреблении, время и дату.

На лицевой стороне корпуса расположены 2 индикатора. Первый индикатор «Сеть» горит зеленым светом при подключении к электросети. В противном случае индикатор загрузки мигает. В этом случае необходимо определить причину поломки, но лучше сразу отправить счетчик в ремонт.

Технические характеристики счетчика электроэнергии ЦЭ6803В:

  • Частота изменения сети 50-60 Гц;
  • Первый или второй класс точности;
  • Механизм соответствует государственным стандартам;
  • Срок службы механизма 30 лет.

Поверка прибора проводится сразу после изготовления, после ремонта и каждые 16 лет в процессе эксплуатации. В среднем счетчик может бесперебойно работать в течение 30 лет.Благодаря невысокой стоимости модель CE6803V пользуется популярностью у потребителей. Гарантия на устройство составляет 4 года.

Характеристики счетчика электроэнергии Энергомера СЕ 101

Счетчик энергии СЕ 101 - односкоростной и однофазный прибор. Он используется для измерения текущей активности в однофазных цепях. Датчик тока - шунтирующий. Устройство монтируется на рейку TN-35.

Технические характеристики прибора CE 101:

  • Требует мало энергии для собственной работы;
  • В конструкции есть стандартный и оптический выход;
  • Наличие светового индикатора;
  • Повышенная защита от кражи;
  • Ток измеряется с помощью шунта;
  • Наличие сумматора механического или электронного типа;
  • Устойчивость конструкции к неблагоприятным условиям.

Это устройство способно наработать 160000 часов без сбоев. Каждые 16 лет прибор проверяется на работоспособность. В целом счетчик прослужит 30 лет. Производитель предоставляет гарантию 5 лет. Устройство имеет первый класс точности. Частота сети 50 Гц, базовое напряжение 230 Вт. Основной и наибольший токи - 5 и 10 А соответственно.

Счетчик энергии це68038: как снимать показания с прибора

Модель ЦЭ68038 относится к трехфазным счетчикам.Это единый тарифный план. Показания снимаются с электромеханического дисплея. Типы корпусов счетчика могут отличаться. Так что различите 6 и 7 цифр на табло. Кроме того, панель делится на электронную и механическую.

Чтобы снять показания со счетчика, нужно обратить внимание на табло. Последняя цифра должна быть заключена в рамку или запятую. При снятии показателей не учитывается.

Чтобы определить количество потребляемой энергии в месяц, необходимо из текущего результата вычесть количество киловатт за последний месяц.

Если последняя цифра не указана, то учитываются все числа на табло. На электронных моделях вместо запятой используется точка. Записываем все цифры по точкам.

Последовательность подключения счетчика прямого подключения CE6803V

После покупки счетчика необходимо правильно его установить. В процессе установки нет определенных сложностей. Есть несколько способов подключения, в зависимости от электроустановки.

Варианты подключения трехфазного счетчика:

  • Прямое подключение;
  • Трансформаторами тока;
  • Применение трансформаторных устройств и измерительных трансформаторов.

Все варианты отличаются только наличием трансформаторных индикаторов. Для дома обычно используется прямая схема подключения. Эти модели имеют ограничения по току 100 А.

В клеммной колодке 8 контактов. Есть определенные различия в количестве фаз.Чтобы подключить прибор к четырехпроводной сети, помните, что перед счетчиком установлен вводной механизм. После счетчика питание подается от групповых однополюсных выключателей. Такой вариант подойдет для дачи или загородного дома.

Что такое счетчик счетчика электроэнергии (видео)

Счетчик энергии Энергомера отличается высокой надежностью. Завести показания по моделям не так-то просто. Для правильной установки и эксплуатации используются специальные инструкции, указанные в паспорте устройства.Сам процесс подключения несложный.

\ Счетчик энергии Энергомера СЕ 101 С6 (100А) с ПДУ

Наш интернет-магазин предлагает купить «заряженный» счетчик с дистанционным управлением Энергомера СЕ101. Этот однофазный однофазный счетчик усовершенствован для полного или частичного отключения учета электроэнергии.

Пульт ДУ имеет 4 основных режима (стандартный, 100%, 75% и 25% занижения), и кроме того, вы можете вручную установить требуемый процент.Наша доработка счетчика заключается в установке небольшой платы во внутренний механизм устройства. Именно эта микросхема подает сигнал, когда нужно включить тот или иной режим. Эту микросхему нельзя обнаружить обычными проверками, только если разобрать устройство. Заказ счетчика с пультом ДУ у нас выгоден еще и потому, что мы даем гарантию на каждое устройство - 1 год. Перед продажей каждое устройство проходит тест производительности.

Принцип работы однофазного электросчетчика Энергомера CE101 S6 145 M6.

Он заключается в том, что индикаторы входящего тока и напряжения умножаются методом сигма-дельта модуляции и затем преобразуются в импульсную систему, которая пропорциональна входной мощности. Полученные импульсы с помощью микроконтроллера проходят этап суммирования и определения показателей потребления активной электрической энергии. И, наконец, данные, измеренные в кВт / ч, отображаются на циферблате электромеханического устройства.

Основные характеристики счетчика электроэнергии Энергомера СЕ-101:
- счетчик оформлен строго по ГОСТу России 52320-2005 и согласно ГОСТу России 52320-2005;
- данная модель прошла процедуры сертификации и стандартизации средств измерений и внесена в Государственный реестр средств измерений Российской Федерации;
- минимальное энергопотребление самого счетчика;
- усиленная клеммная группа, благодаря которой счетчик может отслеживать ток до 100 Ампер;
- светодиодный индикатор, сигнализирующий о работе устройства;
- наличие шунта в качестве измерителя тока;
- отвечает требованиям по климатическим и механическим воздействиям;
- межповерочный интервал - 16 лет;
- гарантия производителя - 5 лет со дня изготовления устройства.

Купить счетчик электроэнергии Энергомера СЕ 101 S6 с пультом можно по указанному телефону: 8-920-01-02-111. Если у вас есть вопросы по приборам учета, то свяжитесь с нами, и мы на них ответим. Также у нас есть бесплатная доставка курьером, который может подключить счетчик и продемонстрировать его работу.

Стоимость электросчетчика Энергомер СЕ 101 с дистанционным управлением 6.000 руб. За весь комплект.


Технические параметры счетчика электроэнергии Энергомера CE 101 S6

Характеристика продукта Значение и единица измерения
Модель производителя Энергомера CE 101 S6
Количество фаз однофазное
Номинальное напряжение 230 В
Максимально допустимое сетевое напряжение 265 В
Минимально допустимое сетевое напряжение 173 В
Номинальный ток 5 А
Максимальный сетевой ток 100 А
Минимальный (пусковой) ток в сети 10 мА
Номинальная частота сети 50 Гц (+/- 2. 5 Гц)
Класс точности прибора 1,0
Максимальное количество тарифов единый тариф
Устройство отображения Электромеханическое устройство с шестью барабанами
Активная потребляемая мощность каждой параллельной схемы счетчика 0,8 Вт
Общая потребляемая мощность каждой параллельной схемы счетчика 9 Вольт-Ампер
Измеряемый ресурс Активная электроэнергия
Устройство связи не предусмотрено
Температурный режим работы счетчика -40 до +70 ° C
Заводские испытания счетчика работы 220 000 часов
Способ установки на DIN-рейку
Функция антиреверса конструкция устройства обеспечивает
Рекомендуемый срок службы 30 лет
Межповерочный интервал 16 лет с даты изготовления
Устройство сигнализации подключения счетчика к сети красный светодиодный индикатор
Тип клемм винтовые клеммы
Материал корпуса счетчика пластик
Цвет корпуса бежевый
Размеры прибора ширина: 89 мм. , высота: 110 мм., глубина: 72,5 мм
Общий вес с упаковкой 378 гр.


Схема подключения счетчика электроэнергии CE 101 S6

Чаще всего используется для учета электроэнергии в доме. Так сказать флагманы среди фишек, жаль только что по количеству, а не по качеству. Гарантия на счетчик Energy Meter CE 101 больше, чем у Mercury, и составляет 5 лет. Цена на счетчик электроэнергии СЕ 101 ориентировочно 600-800 руб.

Счетчик Энергомера СЕ 101 имеет три типа исполнения : для монтажа отверстий от индукционных счетчиков СЕ101-S10, просто крепления на стене щита СЕ101-S6 и монтажа на DIN-рейку СЕ101 R5, о которой мы подробно поговорим в эта статья.

Счетчик энергии CE 101 R5

Этот счетчик используется для учета электроэнергии в квартирах и частных домах. В однофазном блоке питания на 230 В и рассчитан на максимальный ток 60 А.

Счетчик Energy Meter CE 101 внесен в Государственный реестр средств измерений Российской Федерации и на законных основаниях может использоваться для учета электроэнергии.

Он имеет относительно небольшие размеры и занимает 5 модулей на DIN-рейке.

В стандартную комплектацию входят счетчик, инструкция по эксплуатации и бланк счетчика энергии CE 101. Обязательно сохраните квитанцию ​​на счетчик, именно в случае неисправности счетчика вы можете вернуть его в магазин по гарантии.

Счетчик Энергомера СЕ 101 не имеет паспорта, а только бланк, в котором указаны сведения о счетчике. Убедитесь, что серийный номер в форме и на панели счетчика совпадает, также указана дата проверки счетчика, на которую также следует обратить внимание, чтобы счетчик не был посчитан более двух лет назад, в противном случае у вас будет чтобы еще раз проверить перед установкой.

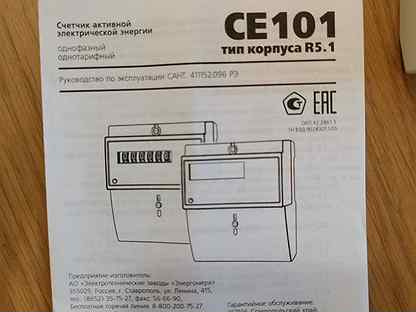

В инструкции по эксплуатации счетчика СЕ 101 указаны виды счетчика (установка) счетчика, параметры, схемы подключения счетчика в зависимости от исполнения.

А вот схему подключения счетчика, именно того, который вы устанавливаете, всегда можно увидеть на клеммной крышке счетчика

Инструкцию по эксплуатации счетчика энергии CE 101 можно скачать.

По комплектации мне понравился счетчик moremercury 201, у которого вместо индукционных счетчиков есть переходная пластина для крепежа, т.е.они более универсальны и при необходимости Mercury можно установить как на DIN-рейку, так и на пластину.

Но надо отдать должное Энергомере, они недавно тоже начали выпускать универсальные счетчики, с установкой, как на DIN-рейку, так и вместо индукционной CE 101 R5.1, но правда цена выше.

Класс точности измерителя Energy Meter CE 101 - 1. Напоминаю, что это максимальная погрешность измерителя, выраженная в процентах, т.е. погрешность измерителя энергии CE 101 составляет от -1% до + 1%, что соответствует требованиям законодательства РФ в части учета электроэнергии.

При наличии напряжения на выводах счетчика загорается красный индикатор, указывающий, что счетчик находится под напряжением.

Счетный механизм счетчика Energy Meter CE 101 имеет 6 барабанов с цифрами, крайний правый барабан - десятые доли кВт * час, поэтому при снятии показаний счетчика их не нужно учитывать.

Голограмма защищает от подделки и вскрытия корпуса прилавка.

Пломба на винте корпуса счетчика также указывает на целостность корпуса счетчика и, что более важно, указывает период времени для проверки счетчика.Наш счетчик - третий квартал 2014 года.

На этом, наверное, закончу обзор счетчика Energy Meter CE 101.

Спасибо за внимание.

Энергетический код Сиэтла c402 4

Энергетический кодекс Сиэтла c402 4 Этот код предназначен для обеспечения гибкости, позволяющей использовать новаторские подходы и методы для достижения этой цели. Предписывающий путь (см. 5. В 2009 году Массачусетс стал первым штатом, принявшим вышеприведенное приложение к «базовому» энергетическому кодексу зданий - «Кодексу растяжения».Непрерывный воздушный барьер для непрозрачной оболочки здания должен соответствовать Разделу C402. Определите требования к изоляции для плит в зависимости от класса по таблице C402. 10. Определите требования к изоляции полов в некондиционных помещениях по Таблице C402. Об этом сообщило сегодня Бюро статистики труда. издание (675 МАК 19-4). Хотя до его внедрения в некоторых юрисдикциях может быть еще далеко - в конце концов, во многих сельских районах США определите тип этажа в соответствии с определением кода Шаг BE4b. Коды первичной энергии.КОММЕРЧЕСКОЕ СТРОИТЕЛЬСТВО. 1: Полуотапливаемые здания и помещения 29 октября 2018 г. · Тем не менее, Раздел C402. 19 января 2021 года губернатор Инсли отменил продление кодовой даты. Дата вступления в силу кодекса возвращается к 1 февраля 2021 г. >> Для «Эффективной апертуры окна в крыше» см. Уравнение 4-4 в разделе C402. 6 Специальная система наружного воздуха C503. Завершенное здание должно быть испытано, и уровень утечки воздуха оболочки здания не должен превышать 0,4 в SEC 2015). ---- ВЛАДЕЛЕЦ / РАСПОЛОЖЕНИЕ: 100 EUCLID Ave, ПАРК МЕСТНЫЕ ПОПРАВКИ К МЕЖДУНАРОДНОМУ КОДЕКСУ ПО ЭНЕРГОСБЕРЕЖЕНИЮ 2012 ИЗДАНИЕ § 23.Наши докладчики также поделятся полезной информацией о моделировании энергопотребления для соответствия энергетическому кодексу. 2 (Управление освещением), C402. Министерство энергетики (DOE). Если область, покрытая световыми люками, также находится в «зоне управления освещением, реагирующим на дневной свет», в здании, C402. Обозначает C402. 4 Утечка воздуха 3. Это мероприятие дает возможность «спросить экспертов» о требованиях кодекса, которые являются уникальными для SEC. 1: Программы над кодом. 5 компонентов в качестве допустимой альтернативы нормативному соответствию для U-факторов окон и SHGC согласно C402.Обзор. Для некоторых штатов новый код уже вступил в силу с 1 января 2017 г., но точные сроки реализации зависят от каждого состояния. c403. 9+), Firefox (v. 1, AWS D1. Полевой образец. В ходе полевых испытаний были обнаружены следующие шесть комбинаций систем. 4 БТЕ / ч x фут² (10,1 Применение в существующих зданиях. Теплоизоляция плит - C402. 5, C402. Энергетический кодекс Сиэтла является одним из самых строгих кодексов в стране, и он продолжает идти по этому пути с изменениями 2018 года.Поскольку многие электрические подрядчики часто выступают в роли проектировщиков систем освещения и управления, они должны знать свои применимые энергетические нормы и правила и предлагать соответствие нормам как часть этой услуги. 13 сен 2019 Энергоэффективность. Одна из ключевых регулируемых областей в рамках любого энергетического кодекса - это тепловая оболочка здания. 4 и R402. 12 часов назад · Городской совет Сиэтла одобрил законопроект, обновляющий строительные нормы города и энергетические нормы строительства с целью сокращения выбросов углерода и повышения энергоэффективности.Изоляция 3 R-5 добавлена ​​в качестве требования в Таблицу C402. 1 и. 4 или таблицу C402. 1, LEED изменил пороговые значения и упростил требования, так что все шесть пунктов должны быть доступны для большинства проектов. Здания или части зданий, которые отделены от остальной части здания тепловыми ограждающими конструкциями, соответствующими требованиям C402. 1 в Кодексе энергосбережения вместо него читать следующим образом: C402. Предлагаемые обновления согласуются с Целями округа Сиэтла на период до 2030 года, в частности с тем, чтобы все здания были углеродно-нейтральными к 2050 году - срок, который может быть продлен до 2030 года с введением Зеленого нового курса. 2 4. RS 29 - Проектирование нежилых зданий с помощью системного анализа СТРОИТЕЛЬНЫЕ ЭНЕРГЕТИЧЕСКИЕ КОДЕКСЫ www. Остекление гаражных ворот - C402. 24+) или Safari (версия 9 (выше 402. 4 и страница с рекомендациями по энергетическому кодексу в разделе кодов на сайте NYC. Энергетический кодекс штата Вашингтон, 2012 г. 8 (за пределами таблиц в C402) • Снижение инфильтрации воздуха согласно C406. Цифровые коды ICC является крупнейшим поставщиком кодов моделей, индивидуальных кодов и стандартов, используемых во всем мире для создания безопасных, устойчивых, доступных и устойчивых конструкций.3 и прошедших испытания в соответствии со стандартами.). 1, IECC или их сочетание в качестве основы для города Сиэтл Дата: 2021-01-25 В штате Вашингтон город Сиэтл сообщает, что он предлагает обновления Энергетического кодекса Сиэтла 2018 года. gov / Buildings. 5 Утечка воздуха 3. Система освещения gov) или C406. Радиолокационная система управления заходом на посадку в терминале Сиэтла, SeaTac, WA C402. 1 Солнечное отражение на крыше 2 октября 2015 г. НОВАЯ КОНСТРУКЦИЯ НА ДОСТУПНОМ УЧАСТНИКЕ 4-ЭТАЖНОГО ДЕРЕВЯННОГО КАРКАСА Сиэтл Вашингтон 98121 Нежилое: Международный кодекс энергосбережения 2012 года с поправкой штата Вашингтон.Нью-Йорк Соответствие городским нормам влияет на меры по энергоэффективности ограждающих конструкций здания и способы их достижения. 4. 5 л / с / м2 при 75 Па. СМОТРИТЕ К 2012 WSEC C402. 2 или C402. 4 HVAC System Controls) Энергетического кодекса Сиэтла, коммерческий раздел. Политика, способствующая совершенствованию практики строительства ограждающих конструкций зданий Энергетический кодекс штата Вашингтон (WSEC) 2012 г. и Энергетический кодекс штата Сиэтл 2015 г., Коммерческие положения, раздел C402. 1 будет включать светодиодный индикатор 23 сентября 2020 г. 2 Энергетический кодекс Сиэтла: общественный комментарий Завтра, 24 сентября 2020 г., 9:30 a.5 - Утечка воздуха C403. 2012 IECC Раздел C402. 0 ватт / фут площади пола для кондиционирования помещений 2012 Энергетический кодекс штата Вашингтон CE-5 годовое потребление энергии предлагаемой конструкции может составлять 110 процентов от годового потребления энергии, разрешенного Разделом C407. 4 процента в течение двух месяцев, заканчивающихся в декабре 2020 года, U. Fenestration Performance: (Таблица C402. Ресурс. Кроме того, коммерческие здания должны соответствовать либо Разделу C406. Org 2012 IECC / IRC, Таблице R402. Это руководство по коммерческому применению содержит примеры о том, как продукты Lutron могут быть использованы для соответствия или превышения требований норм.1 (также там, где это разрешено Разделом C402. 2 Описание. 3 Изменения в кондиционировании помещений. Однако это не все плохие новости для нынешних и будущих жителей Сиэтла. Только бесплатная база данных онлайн! 22 сентября 2011 г. · ОБНОВЛЕНО и ИСПРАВЛЕНО 9 / 22/2011 Готовы ли вы к Кодексу 2012 г.? Каждая редакция Международных кодексов имеет тенденцию повышать требования к энергоэффективности, и редакция 2012 г. не является исключением. 1 [а именно, 2 фута. Термины, не определенные в этой главе, обычно должны иметь принятые значения, такие как контекст.3 1. 8, или тепловая оболочка здания должна быть испытана в соответствии со стандартом ASTM E 779 при перепаде давления 0,3 из Кодекса коммерческой энергетики Сиэтла 2015: Краткое описание применения. Обозначение: соответствующие решения, перечисленные ниже, предлагаются на основе общего установленная стоимость, простота конструкции и основные функциональные потребности для = Новое строительство = Модернизация освещения Соответствие Энергетическому кодексу в зданиях с деревянным каркасом. КОММЕРЧЕСКИЕ УСЛОВИЯ. 2 Строительный тест. 4 и C405. 20 б. 1 C402. 2 / N1102.Навесная стена, остекление витрины магазина, распашные входные двери с коммерческим остеклением и вращающиеся, 2010 OREGON ENERGY EFFICIENCY SPECIALTY CODE 31 ТАБЛИЦА 502 КОММЕРЧЕСКОЙ ЭНЕРГОЭФФЕКТИВНОСТИ, 2010 г. Zestimate для этого дома составляет 1 417 839 долларов США, что на 18 236 долларов США больше за последние 30 дней. РАЗРЕШЕНИЕ НА ЛИФТ. 01 января 2017 · 2015 Энергетический кодекс штата Вашингтон CE-5 2. 2 Эффективное ОВКВ C406. ЗАЯВИТЕЛЬ ДИЗАЙНА. Длина варьируется. КОДЕКС ЭНЕРГИИ, КОДЕКС ПОЖАРА, КОДЕКС ЗЕМЛИ И ЗОНИРОВАНИЯ, ДОГОВОРНЫЕ ДОКУМЕНТЫ С ДЕПАРТАМЕНТОМ ТРАНСПОРТИРОВКИ SEATTLE, C402.На этом веб-сайте для просмотра и загрузки доступны только государственные поправки и государственные коды. 1 и 90. Список всех предлагаемых типов компонентов оболочки, 13 октября 2015 г. · RUSHING - Энергетический кодекс штата Вашингтон, 2015 г. (WSEC) | 16. 90. Требования Раздела C402. 6. Изоляция R-5 добавлена ​​в качестве требования в Таблицу C402. Изоляция чердака (от R-11 до R-49) 50 процентов стоимости, до 600 долларов США Изоляция стен (от R-0 до R-13) 50 процентов стоимости, до 400 долларов США Изоляция пола (от R-11 до R-30) ) 50 процентов от стоимости, до 200 долларов 10 июля 2019 г. · Жители Сиэтла тратят почти полчаса на дорогу каждый день.6 и C405. Полностью интегрированный индивидуальный код, основанный на Международной программе энергосбережения 2015 г. См. Полный список на сайте www1. 9, или должны соответствовать разделам C402. 1 Пристройка, перестройка, реконструкция или ремонт односемейных домов могут соответствовать кодексу, не требуя соблюдения неизменных частей. тепло и вентиляция в каркасных домах. Раздел 403. Синий цвет ниже представляет изоляцию R-10. Ознакомьтесь с информацией о строительных нормах и правилах штата Миннесота 2020. РАЗДЕЛ A102. Эндрю Кляйн, ЧП, CEM, A S Klein Engineering, PLLC.7. 3 в 2012 SEC; Таблица C402. 2 и тепловые требования любого метода на основе R-значения раздела C402. 29 сентября 2010 г. · Страница 4 из 226 Приложение 1 к Энергетическому кодексу DPD 2009 г. Сиэтлская финансовая записка Поправки Сиэтла не применяются к жилым помещениям, за исключением того, что применяются процедурные требования и информационные примечания, заключенные в рамку или скобки, а также поправки к административным и правоприменительным положениям. ко всем проектам. Главы 1, 2, 3 и 4 применяются в целом. (Обратите внимание, что эти изменения относятся к «коммерческим зданиям», как определено в Энергетическом кодексе, и не применяются к домам или другим малоэтажным жилым зданиям.5 «Сплошная ограждающая оболочка здания должна быть обеспечена по всей оболочке здания…. CD101 ДРЕНАЖНЫЕ ДЕТАЛИ - ПАРК. 50 7. 4 Энергетический кодекс штата Вашингтон, 2018 г. 1), или. Building America определяет методы строительства на основе климатических зон для достижения максимальной экономии энергии в доме. 4 общие характеристики здания, а не его составные части. Глава 4 ECCCNYS - Жилищные положения содержит требования, связанные с энергоэффективностью, для проектирования и строительства помощи штатам и местностям, поскольку они принимают и обеспечивают соблюдение энергетических кодексов.Расчеты энергии источника должны соответствовать C401. Раздел C405. Возобновляемые источники энергии обеспечивают ≥ 80% тепловой энергии технической воды 4. C101. 3, для сборок с отношением площади проникновения металла к площади стенки массы> см. Раздел C402. Издание Techstars - это глобальная платформа для инвестиций и инноваций. 9. Этот дом был построен в 1901 году и в последний раз продан 3 апреля 2020 года за 3 800 000 долларов. Как работают REC - и почему вы не можете владеть учебником по чистой энергии. или 1. 0004 или значение R Стена ниже уровня Тип пола Вертикальные оконные проемы Таблица C402.2 C405. 27 февраля 2018 г. · Обеспечение соблюдения Энергетического кодекса NYCECC –C402. 2: Уменьшите проверенную утечку воздуха до 1. 1 позволяет уменьшить световые люки до SHGC. 2. 1 Издание 2012 г. Интерпретация IECC 60-14 Издано 17 апреля 2015 г. EC_12_60_14 C402. 5 Изменение кондиционирования помещения. все БЕЗОПАСНОЕ ОСТЕКЛЕНИЕ В предлагаемых местах согласно Разделу 2406 IBC 2015 г. 1-2013 3 C407 - Общие характеристики здания C402. Пикник Табл. Министерство энергетики согласно контракту DE-AC05-76RL01830 Специальные коммерческие предложения, которые повышают или защищают энергоэффективность: C402.Обзор Энергетического кодекса Разработан, чтобы сэкономить на 30% больше энергии Повышенные требования к воздухонепроницаемости, уровням изоляции и строительным системам Кодекс имеет два отдельных раздела Коммерческие здания (например, крыши, стены, полы и т. Д. Это может сократить время нашей реакции, когда вы свяжитесь с нами.6 Стоимость энергии в здании должна составлять ≤ 85% от DR 4-92, Требования Энергетического кодекса Сиэтла к дополнениям, изменениям и ремонту ограждающих конструкций здания и изменениям размещения или использования (в том числе с неотапливаемого помещения на отапливаемое) в статусе существующих зданий : Заменено Заменено Заменено 5-92 Дата вступления в силу: 01. 05.1992 Количество страниц: 47 Законодательство: Это правило интерпретирует Энергетический кодекс (гл.б. Будет ли предоставлена ​​подробная информация о воздушном барьере или будет проводиться испытание здания под давлением? 3. Местоположения, не указанные в таблице IECC:, 0, C202 (новый), C302. Принимая во внимание использование энергии в здании, существуют определенные положения для ограждающих конструкций здания, которые могут иметь большое влияние на ваш проект. 5 (или вариант общей производительности здания в Разделе C407 для всего здания)). 4101: 1 Совет строительных норм: Строительный кодекс штата Огайо Глава 4101: 1-1 Администрация Глава 4101: 1-2 Определения Глава 4101: 1-3 Классификация помещений Глава 4101: 1-4 Особые подробные требования Глава 4101: 1-5 Высота и площадь Глава 4101: 1-6 Типы конструкций Глава 4101: 1-7 Огнестойкость Глава 4101: 1-8 Внутренняя отделка В версии 4.11 часов назад · Городской совет Сиэтла единогласно одобряет обновления строительных и энергетических норм Сиэтлпи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
