Как подключить глубинный насос к гидроаккумулятору: Схема водоснабжения частного дома от скважины с гидроаккумулятором

Содержание

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин. Просмотров 11.1k. Обновлено

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.


Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

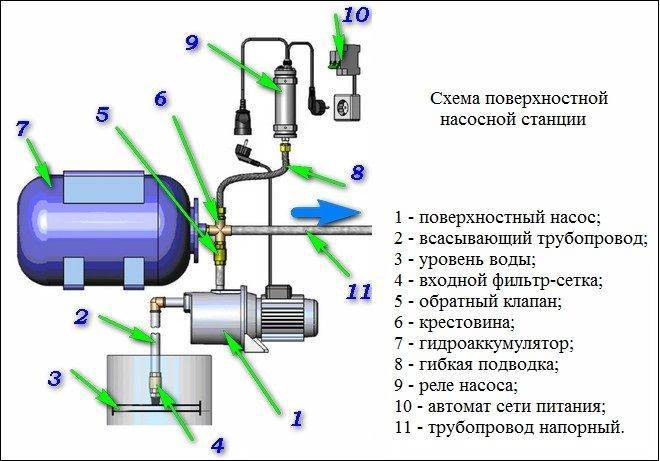

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

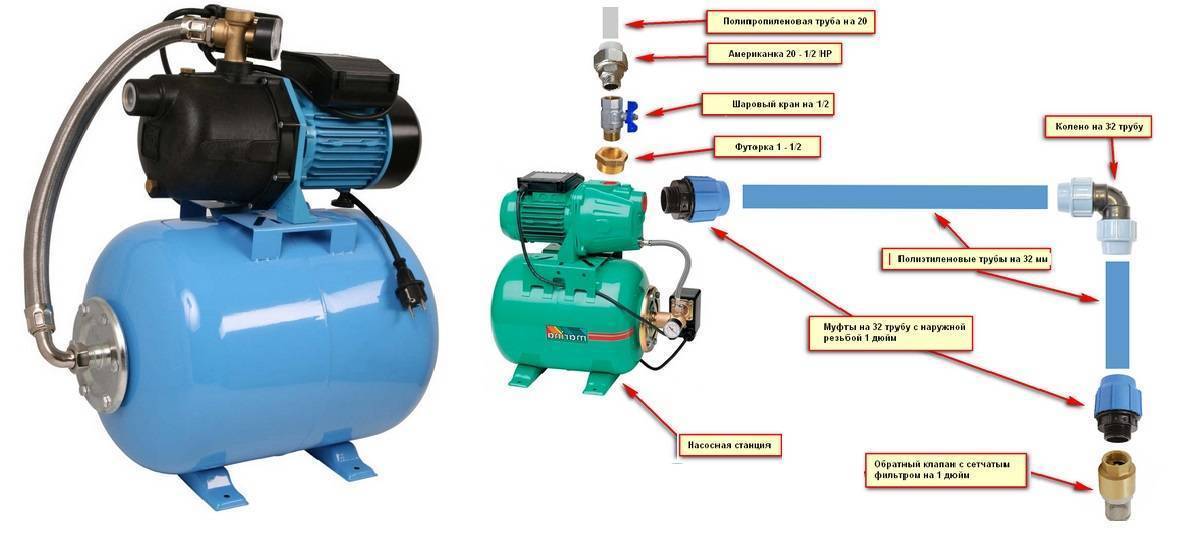

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Как подключить гидроаккумулятор к погружному насосу

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар. , заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

  1. Отключают электронасос от питания.
  2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
  3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
  4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

схема подключения установки, как подключить его к системе водоснабжения, как правильно установить с наносной станцией, сборка и обвязка блока автоматики, как соединить насос с гидробаком


Наличие собственной точки водозабора – это увеличение возможностей жилья. Больше не нужно следить за графиком отключений воды, переживать, что напор будет недостаточным. Однако не каждый собственник частного дома знает, как правильно подключить гидроаккумулятор с поверхностным скважинным или глубинным насосом через реле для систем водоснабжения, используя схемы подключения к насосной станции и правила установки. А ведь именно этот элемент способствует бесперебойной подаче жидкости на участок, а также продлевает срок эксплуатации. Прежде чем перейти к рекомендациям по монтажу, давайте разберемся, как устроено все оборудование и зачем его устанавливать.

Назначение гидробака


Его также называют накопительным баком. Основная задача прибора, что видно уже из названия, – это накопление жидкости для последующей равномерной подачи под постоянным напором. Он является незаменимым элементом. И у него есть несколько функций:

  • Сокращение числа включений и отключений оборудования. Если устройство подключается напрямую к крану, то каждый раз, когда пользователь поворачивает вентиль, включается устройство. Но это сильно изнашивает его, приводит к скорой поломке. А при наличии гидробака потребность в постоянном подключении нет – это делается только тогда, когда в резервуаре уровень воды становится ниже определенных границ. Это приводит к минимизации гидроударов и, как следствие, к продлению срока эксплуатации.
  • Создает небольшой запас воды. Это важно в тех случаях, когда отключают электроэнергию. Но даже на удаленном участке вы не останетесь без жизненно необходимого ресурса, на некоторое время его хватит. Это также можно назвать независимостью, временной автономностью от электричества.
  • Поддерживает постоянное давление. Напор остается стабильным даже при высоких расходах жидкости. При этом нет зависимости от уровня грунтовых вод, как при прямом подключении без накопительного резервуара.

Таким образом, мы настоятельно рекомендуем при подсоединении гидроаккумулятора заняться установкой гидробака в частном доме.

Зачем нужен водный аккумулятор, его отличие от расширительного бака


Несмотря на то что два этих понятия совершенно разные, их часто путают. Чтобы понять, в чем отличие, расскажем о втором виде резервуаров. Их монтируют в системы горячего водоснабжения и отопления. Дело в том, что жидкость, проходя через нагревательный элемент, становится горячей. Но при течении через трубы часть тепла уходит, вода охлаждается. А как мы знаем, при разных температурах давление в одном и том же объеме влаги меняется. Чтобы трубы не чувствовали сильного напора, излишек, который образуется при нагреве жидкого теплоносителя, сливается в специальную камеру – расширительный бак. А затем оттуда он снова отправляется обратно.

Гидроаккумулятор же обычно монтируется в ХВС вместе со всем остальным оборудованием. Он нужен для устранения гидроударов, а также для поддержания постоянного напора в кране. Соответственно, гидробаки для систем водоснабжения имеют принципиально другую схему подключения.

Устройство накопительного бака


Сосуд выполнен из листовой стали, он имеет округлую вытянутую форму. Его размер может быть небольшим, например, на 15 литров, но для оснащения крупного частного дома для большой семьи чаще берут модели от 100 л. Внутри пространство гидробака разделено на две части с помощью эластичной мембранной ткани – под воду и под воздух. Мембрана может быть изготовлена в двух формах:

  • как груша (этот вариант наиболее распространенный) – она прикрепляется ко входному патрубку;
  • как диафрагма, крепится посередине.

Сверху корпус покрыт краской – красной или синей, в соответствии с тем, для какого водоснабжения устройства – горячего или холодного.


Также подключение вертикального гидроаккумулятора и реле давления гидробака к насосу было бы невозможно без входного и выходного отверстия для рабочей среды. А со стороны воздушного клапана располагается ниппель, как на автомобильной шине, через которую производится подкачка воздуха. Дополнительно могут быть подсоединены такие устройства, как манометр и реле, но это уже детали автоматической системы накачки жидкости.

Виды гидробаков


Разновидности устройств принято отличать по назначению.

  • Для ГВС – это расширительные баки, они имеют несколько другую конструкцию. Применяются с целью сохранения постоянного давления.
  • Для ХВС – классические гидроаккумуляторы разных объемов.
  • Для отопления. Чаще всего они небольшие и недорогие. Это объясняется тем, что на их производство уходит не самая качественная мембрана, ведь для отопительных целей перекачивается техническая, а не питьевая вода.

Вторая категория видов – это расположение. При монтаже они могут быть:

  • Горизонтальными. Баки как бы лежат на поверхности.
  • Вертикальными, в их основании предусмотрены ножки, на которые устанавливается система.
  • Подвесными. Это актуально в тех случаях, когда насосная станция монтируется в отдельном павильоне или в подвале.

Некоторые модели можно устанавливать несколькими способами по желанию владельца.


Различаются гидробаки и по внутреннему устройству – они могут быть с грушей или с диафрагмой, но, несмотря на это, смысл действия остается прежним.

Основной же характеристикой, по которой покупатели выбирают оборудование, является размер. Стоит отметить, что объем закачиваемой воды – это где-то ⅓ от общей вместительности резервуара, остальное будет заполнять воздух по ту сторону мембраны.


Принцип работы: как подключить автоматику к гидроаккумулятору


Чтобы правильно произвести подключение, необходимо понимать, каким способом работает вся установка. Производители закачивают в воздушный резервуар воздух под давлением 1,5 атмосферы. Через ниппель можно регулировать это значение и подкачивать кислород.

После подсоединения патрубков устройство начинает закачивать влагу в водную грушу (или по ту сторону диафрагмы). Она растет, мембрана постепенно сдвигается и, как результат, менее плотный воздух начинает приобретать все большее давление. Когда оно достигает определенных (заводских или заданных вручную) параметров, реле отключается и электрический контур размыкается – вода больше не поступает.


Затем пользователь приеменяет ресурс, например, включает кран в ванной или запускает стиральную машинку. При этом сжатый кислород под постоянным напором выталкивает жидкость, собранную в мембранной груше. А когда количество воздушных атмосфер снова опускается до исходного значения, реле реагирует и дает команду включить оборудование.


Важный нюанс, который нужно учесть при подключении гидроаккумуляторного бака, – следует сделать так, чтобы при наборе больших объемов воды, она поступала транзитом от скважины сразу к точке расхода, минуя накопительный резервуар. А уже после того, как краны будут перекрыты, будет наполняться груша. Это актуально в двух случаях:

  • при маленьких объемах гидробака – такой не спасет от частых включений/выключений, но зато хорошо снимает гидроудары;
  • когда набирается большая ванная или расходуется влага для орошения посадок.


Также стоит отметить, что иногда происходят неполадки, например, подтекание капель через ниппель или отсутствие постоянного давления в резервуаре. Это может свидетельствовать о неправильном подсоединении аппарата или его поломке.


Как правильно выбрать и установить гидроаккумулятор в системе водоснабжения для дома

Основной рабочий орган, который приводит все в движение — мембрана. Поэтому именно от ее качества зависит, насколько долговечной будет аппаратура. Пищевой полимер, который также называется изобутированной резиной, считается самым качественным веществом. В гидробаках вода не контактирует с корпусом, но в расширительных баках – да, поэтому в них важен и металл, из которого сделан резервуар.


Учитываются также фланцы, то есть соединительные детали. Если они тонкие, некачественные, то уже через год использования могут начать пропускать влагу, придется менять их или использовать дополнительные уплотнители. Их изготавливают, как правило, из оцинкованного металла. И если он не превышает одного миллиметра, то поломка случится уже через год-полтора использования. Лучше всего, если фланец будет из нержавейки.

Как сделать расчет параметров, чтобы поставить гидроаккумулятор на водопровод


Приведем формулу, по которой рассчитывается минимально допустимое значение объема:


Если вы приобретаете насосную установку современного образца, то она оснащена системами плавного запуска и имеет возможность поддерживать постоянное давление в водопроводной сети. В таком случае не требуется монтировать крупный бак, достаточно малого, ведь гидроудары чувствоваться не будут.


Вот таблица, по которой можно определить минимальное количество закачиваемой жидкости при технических характеристиках электронасоса:


Как правильно подсоединить гидроаккумулятор к глубинному насосу

Для подключения вам понадобится пятивыводной штуцер, поскольку наравне с гидробаком будет присутствовать манометр и реле давления. Дополнительными, но не обязательными, являются датчик «сухого хода» и обратный клапан. Они отвечают за то, чтобы двигатель не перегрелся при отсутствии жидкости в водопроводе, а также за то, чтобы при отключенном оборудовании влага не выходила обратно в скважину.


Когда само подсоединение осуществлено, следом идут пусконаладочные работы, то есть настройка приборов (проставление давления и других показателей) и проверка герметизации. Обычно пограничными параметрами являются 1,7 и 2,8 бар.

Как соединить насос с гидроаккумулятором

На схеме все кажется простым: взяли патрубок, прикрепили его к штуцеру на 4 или 5 отверстий, к одному из выходов присоединили гидробак, к остальным – манометр, реле давления и выводную трубу.


Но на деле все может усложняться. Рассмотрим особенности подсоединения, в зависимости от конкретной ситуации.


Два накопительных бака к одному устройству


Такое случается, когда изначально неправильно были произведены расчеты водопотребления или по каким-либо причинам расход увеличился. Тогда легче подсоединить еще один резервуар. Для этого только нужно, чтобы штуцер имел запасное неиспользуемое отверстие (мы всегда рекомендуем брать на одно больше, закрывая его заглушкой, – вдруг пригодится) и водопроводный шланг. Такая конструкция не только увеличит общий запас накапливаемой жидкости, но и спасет во время поломки одной из мембран, ведь оборудование все равно сможет работать, хоть и на пониженных мощностях.

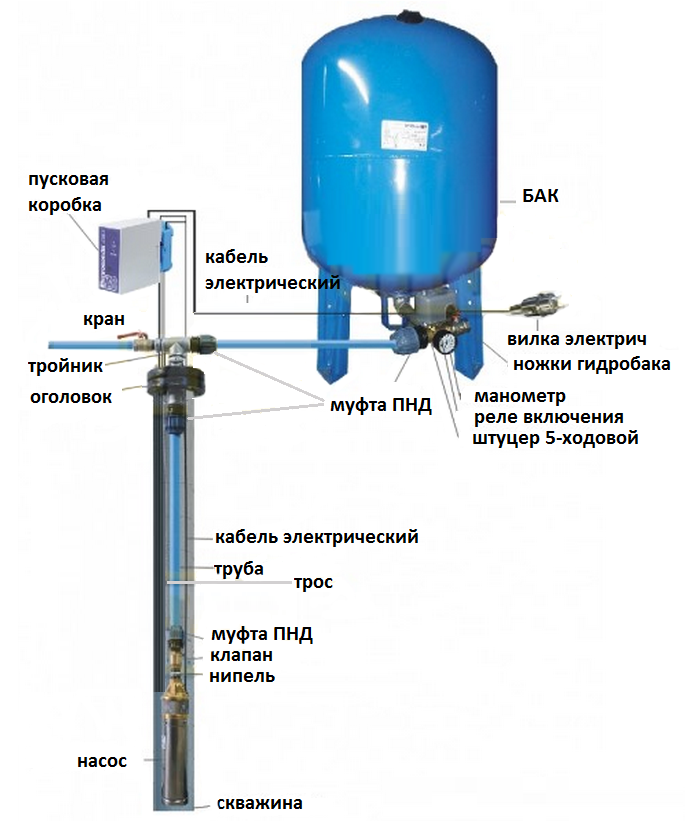

Схема подключения блока автоматики к гидроаккумулятору для погружного (глубинного) насоса, сборка с реле давления


Особенность монтажа электронасоса, который погружается в скважину, – это наличие клапана обратного хода. Он отвечает за то, чтобы при выключенном оборудовании водный ресурс не спускался снова в колодец. Так аппарат не будет качать «на сухую», что сильно вредит ему.

Еще один нюанс – напор может пострадать, если перекачивающее устройство будет недостаточно мощным, а глубина забой большой.

Поверхностный вариант

Сам алгоритм подключения через пятивыводной штуцер мы описали выше. Отметить стоит:

  • обязательную герметизацию каждого соединения;
  • проверочные запуски – нужно сделать не менее 4-5 тестовых пусков;
  • наличие фильтрации – качественные фильтры с установкой можно заказать в компании «Вода Отечества».


Схема обвязки насосной станции с гидроаккумулятором к водонагревателю

В данном случае мы говорим о расширительном баке. На изображении показана последовательность его присоединения к нагревательному элементу сети:


Как наладить оборудование


Пусконаладочные работы включают:

  • Настройку реле – иногда подходят заводские показатели, но их стоит проверить.
  • Герметизацию всех соединений.
  • Несколько тестовых запусков.

После этого можно безбоязненно приступать к эксплуатации.

Нюансы подключения


Первое, что нужно учесть, — где ставить гидроаккумулятор в системе водоснабжения. Также стоит установить на входе в дом фильтрацию. Фильтры разных типов и размеров можно найти в компании «Вода Отечества». Про остальные особенности монтажа расскажем ниже.

Обвязка расширительного бака

Он прикрепляется к одному из отверстий штуцера посредством гибкого шланга. Диаметр резьбы – 1 дюйм. Но можно обойтись и без него, тогда вся автоматика (датчики и измерительные приборы) будут встраиваться непосредственно у входа гидробака.

Настройка при подключении

Заводские стандартные пороги срабатывания реле – от 1,4 до 2,8 бар. При этом изначально в воздушную камеру закачивается воздух в 1,5 атмосферы. Для того чтобы наполнение мембранной груши происходило до максимальных значений, можно поменять параметры, но незначительно. Они должны совпадать с допусками насоса.

Оптимальное давление


Мембрана останется целостной дольше, если в водопроводе будет на 0,1-0,2 бара больше, чем в гидробаке. Предлагаем формулу, которая позволит определить самое подходящее значение:

V Атм. = (Hmax+6)/10, где Hmax – самая большая высота водозабора, например, если на 2 этаже установлена душевая кабина, то это будет именно она.

Закачка воды в гидроаккумулятор


Если вы вручную решили производить настройку, то нужно помнить, что подходящей разницей между порогами включения и отключения является 1-2 атмосферы. Если перекачивать больше, то скорее износится мембранная груша. Чтобы скорректировать эти значения, следует подкручивать гайки на пружинах реле.

Как выбрать объем резервуара

Предлагаем плюсы и минусы разных размеров. Исходя из них, сделайте для себя выбор:

Параметры резервуара

Достоинства

Недостатки

Небольшой

  • Занимает мало места.
  • Имеет более скромную цену.
  • Чаще происходят включения и отключения.
  • Может обеспечить постоянным напором только небольшую семью.

Большой

  • Защищает от гидроударов.
  • Подходит при частых отключениях электричества.
  • Идеально для постоянного проживания 4-5 человек.
  • Занимает много места и сложнее при установке.
  • Если влага не расходуется, она может застаиваться.

Заключение

Мы рассказали, как подключить гидроаккумулятор для системы водоснабжения, а в качестве завершения темы посмотрим два видео:


Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Гидравлический насос по лучшей цене - Выгодные предложения на гидравлический насос от глобальных продавцов гидравлических насосов

Отличные новости !!! Вы попали в нужное место для гидравлического насоса. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топ с гидравлическим насосом должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели гидравлический насос на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в гидравлическом насосе и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гидравлический насос по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Погружной насос

| Статья о погружном насосе от Free Dictionary

Насос, обычно вертикального типа, устанавливаемый в скважинах, шахтных стволах или резервуарах ниже уровня перекачиваемой жидкости.Такое расположение позволяет поднимать жидкость с большой глубины, обеспечивает охлаждение компонентов насоса и в некоторых случаях позволяет поднимать жидкость с растворенным в ней газом.

Различают погружные штанговые насосы и погружные бесштанговые насосы. Погружной штанговый насос приводится в действие автономным двигателем, расположенным над уровнем жидкости, со штангой, выполняющей роль соединения. Погружной бесштоковый насос размещается в блоке, в котором также находится двигатель. Насосы этого типа обычно приводятся в действие электродвигателями, хотя иногда используются гидравлические двигатели.Двигатель расположен ниже уровня жидкости, и питание обычно подается через специальный электрический кабель, подвешенный в колодце.

В России в начале ХХ века А.С. Арутюнов разработал первый погружной насосный агрегат, состоящий из многоступенчатого центробежного насоса и электродвигателя. В 30-е годы прошлого века в СССР М. И. Марцишевским был предложен бесштоковый погружной насос с гидроприводом. В промышленности используются следующие типы погружных насосов: штанговые насосно-поршневые; бесштоковые центробежные; одновинтовой; диафрагма, с электроприводом; и поршневые, преимущественно с гидроприводом. Погружные насосы имеют малый внешний диаметр (63–400 мм) и поэтому могут использоваться в скважинах с небольшим поперечным сечением. Насосные агрегаты большой мощности могут иметь длину в несколько десятков метров, перекачивать до 1000 кубометров жидкости в час и с напором до 4500 метров.

Погружные насосы используются в нефтедобыче и для подачи воды в сельское хозяйство и промышленность. Наиболее распространенным типом в СССР является погружной центробежный насос с электроприводом, применяемый в нефтедобыче и при вертикальной перекачке воды.В других странах также используются погружные насосы поршневого типа с гидроприводом.

СПИСОК ЛИТЕРАТУРЫ

Богданов, А.А. Погружные центробежные электронасосы для добычи нефти. Москва, 1968.
Балденко Д.Ф., Бидман М.Г. Одновинтовые насосы в СССР и за рубежом. Москва, 1972.
Казак А.С., Розин И.И., Чичеров Л.Г. Погружные бесштанговые насосы для добычи нефти. Москва, 1973.

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

Варианты поставки гидронасоса

Вопрос: Какое давление в насосе

Эксперимент: Подача открытого контура / Эксперимент с 1 фиксированным насосом. Установите контрольный манометр на насос. Поток проходит прямо через клапан в резервуар. Предохранительный клапан закрыт.

Experiment Link Answer

Примерно 4 бара при 20 л / мин

Вопрос: Почему давление в насосе такое высокое при отсутствии полезной работы

Эксперимент: Поместите контрольный манометр на каждую трубу, чтобы увидеть, как давление изменения по цепи.Нажмите на насос и отрегулируйте скорость потока, чтобы увидеть, как это влияет на давление.

Experiment Link Answer

Клапан создает падение давления, и возврат в бак установлен на 0,5 бар.

Вопрос: Какое давление наблюдается в насосе с движущимся цилиндром

Эксперимент: Щелкните каждый соленоидный клапан и измерьте давление в контуре с помощью контрольного манометра. Дважды щелкните цилиндр, чтобы остановить / начать его движение. Перетащите маленький значок печати на помпу, затем нажмите большую верхнюю кнопку печати, чтобы сохранить результаты.

Experiment Link Ответ

23 бар выдвигается и 37 бар втягивается

Вопрос: Что вызывает давление насоса при движении цилиндра

Эксперимент: Щелкните шток цилиндра, чтобы открыть окно настройки нагрузки. Измените фрикционную нагрузку и посмотрите, как изменяется давление. Перетащите маленький значок печати на помпу, затем нажмите большую верхнюю кнопку печати, чтобы сохранить результаты.

Experiment Link Answer

Давление в насосе зависит от трения цилиндра, давления клапана и давления в обратной линии.

Вопрос: Какое давление наблюдается в насосе с цилиндром на его концевых упорах

Эксперимент: Выдвигайте и втягивайте цилиндр до его концевых упоров и записывайте давление насоса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
