У меня есть керамический патрон, инфракрасная лампа, шнур с вилкой. Как мне всё это подружить, чтобы лампа работала от розетки? Лампа на 250 Watt.
ЭлектрикаТехнические вопросыРозетки
·
3,1 K
Ответить1УточнитьЛучший
Asutpp
1,2 K
⚡Информационный сайт «ASUTPP». Статьи и рекомендации по ремонту электрооборудования… · 10 окт 2020 · asutpp.ru
Отвечает
Юрий Макаров
Если цоколь лампы подходит под этот патрон, то в подключении не будет никаких проблем. Для этого вам понадобится выполнить следующую последовательность действий:
- зачистите кабельный жилы с обеих сторон на 1,5 — 2 см от изоляции;
- одну пару жил кабеля подключите к патрону, как правило, для этого вам пригодиться отвертка, чтобы зажать болтовые соединения;
- вторую пару жил кабеля подключите к штепсельной вилке;
- вкрутите лампочку в патрон.
Перед использованием убедитесь, что все токоведущие элементы закрыты, и возможность удара электрическим током отсутствует. В противном случае, используйте специальные колпаки или изоленту. Переносная лампа со шнуром готова – можете подключать в розетку, графически принцип выглядит следующим образом:
Больше полезной информации по электрике вы можете найти на нашем сайте:
Перейти на asutpp.ruКомментировать ответ…Комментировать…
Николай Михайлов
131
У меня двадцатилетний опыт электромонтажных работ , по возможности могу делиться своими з… · 7 окт 2020
В патроне есть два контакта , с помощью отвёртки прикручиваете две жилы от удлинителя и потом вставляете вилкой в розетку . Если в удлинителе три жилы , то вполне возможно третья жила желто- зелёная , её не подключайте .
С.Т.
7 октября 2020
Спасибо:-)
Комментировать ответ…Комментировать…
Электросити
22
Комплексный монтаж и модернизация инженерных систем в частных домах, квартирах и офисах. Д… · 20 нояб 2020 · trubostoyka.net
Отвечает
Алексей Белоусов
Такой способ в основном используют для экономии проводов при ремонте и в таком случае нет необходимости штробить стены. Как и при обычном подключении в первую очередь обесточьте помещение и соблюдайте все нормы по безопасности. Делать не наобум, а по заранее утвержденной схеме. Такой монтаж только на первый взгляд прост, есть много нюансов, так что лучше его доверить… Читать далее
Комментировать ответ…Комментировать…
Вы знаете ответ на этот вопрос?
Поделитесь своим опытом и знаниями
Войти и ответить на вопрос
Как подключить выключатель. Пошаговая инструкция.
Схема подключения светильника при объединении розетки и выключателя в одном блоке
Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:
- Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
- От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
- С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
- Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
- Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
- Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
- При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.
Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:
- Подготавливается место установки (по выше приведенной схеме).
- К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
- Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
- Нулевая ветка перекручивается с проводом от розетки
- Два оставшиеся свободными проводника в устройстве соединяются между собой.
Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.
Как подключить 3 розетки и 1 выключатель из одной распределительной коробки
Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.
Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.
Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.
- Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Для соединения розеток друг с другом используются специальные перемычки
- Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
- Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
- После этого все провода снова укладывают внутрь коробки и закрывают крышкой.
Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам
При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.
Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.
Видео: подключение одноклавишного выключателя и розетки

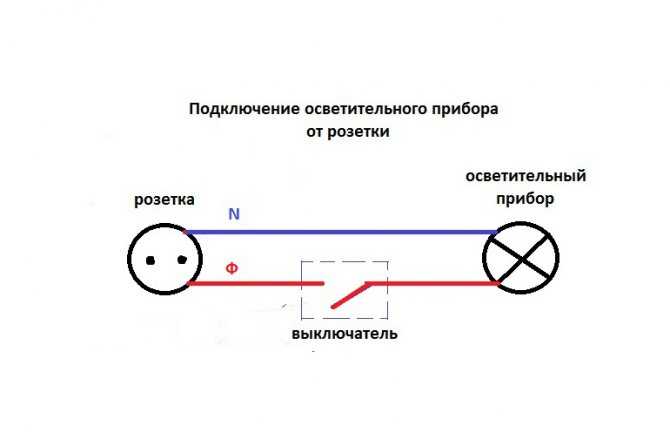

Как подключить одноклавишный выключатель от розетки
Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:
- Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
- Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.
Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.
Основные варианты соединения
В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.
Одноклавишный вариант
Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.
В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.
Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.
Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!
Двухклавишный блок
Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.
Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.
Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.
Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.
Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.
Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.
Блок с тремя клавишами
Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.
Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.
Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
Можно ли подключить к выключателю розетку
Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.
Розетка вместо выключателя
Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:
- Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
- Разобрать выключатель и освободить подходящую к нему проводку.
- Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
- Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
- Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
- Закрыть крышку распределительного модуля, включить рубильник.
- Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.
Подключение от двойного выключателя
Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:
- Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
- Установить розетку и подключенными к ней двумя жилами.
- Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
- К входному контакту (фаза) подключить один провод розетки.
- Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
- Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
- Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
- Включается рубильник и проверяется исправность работы схемы.
Как подключить тройной выключатель
Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.
Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.
Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.
Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.
Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.
В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.
Основные выводы
Соединить розетку с выключателем можно для различных целей и разными способами:
- Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
- В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
- Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
- Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.
Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.
Предыдущая
ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки
Следующая
ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками
Устройство розетки
Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.
Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.
Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.
По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.
Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.
Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения. Установка и подключение розеток своими руками
Изменение назначения электроточки и подключение одной от другой
Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.
Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода).
Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.
Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.
Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.
Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.
Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.
Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.
Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.
Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.
При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.
Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.
Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал.
Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.
Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:
- Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
- Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
- При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
- Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.
Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.
Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.
Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.
Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.
Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.
Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.
В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.
Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.
Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.
По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема.
Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.
В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.
Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.
В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

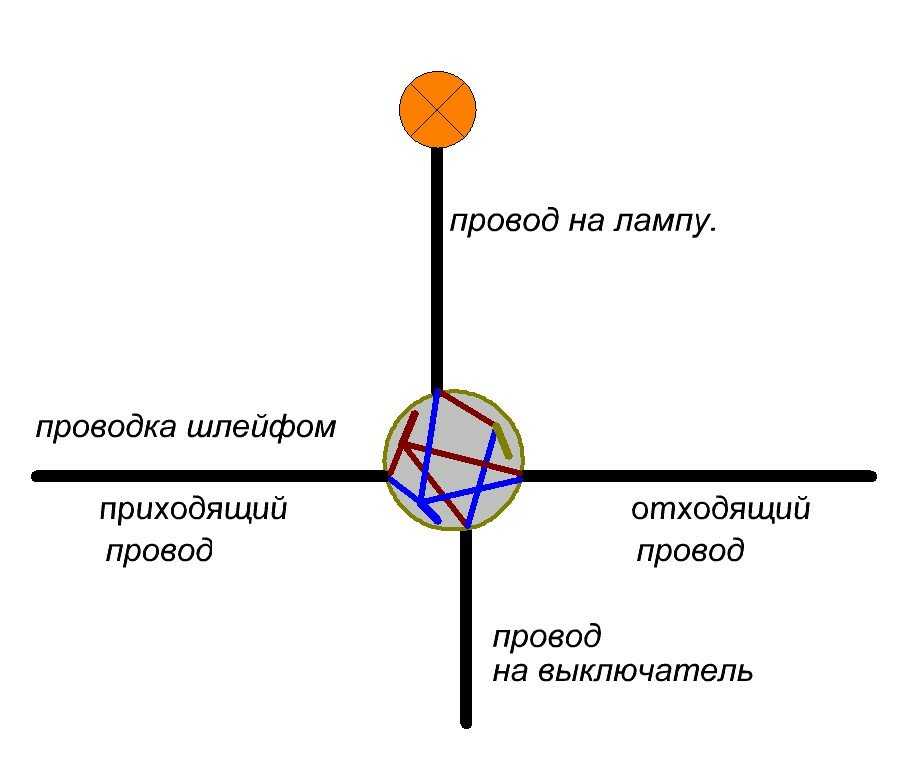

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Предлагаем ознакомиться Глина для печи: как развести и замесить раствор для обмазки и укладки кирпича
Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.
При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.
Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.
Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.
Последовательность работ следующая:
- Демонтируем действующий выключатель, не трогая монтажную коробку.
- Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
- Аккуратно сверлим отверстие для подрозетника.
- В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:
Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.
joinfo.ua
Подключение светильника через выключатель от розетки
Выключатель света не работает? Вот как это устранить
Выключатель света не работает?
Если у вас не работает выключатель освещения, это обычно происходит из-за отсутствия питания в цепи освещения.
Итак, первое, что нужно проверить, это выключатель в электрощите вашего дома.
Если это не так, у вас есть другие проблемы.
Это может быть неисправность выключателя света, проблема с подключением лампочки, отсоединение проводов в цепи или неисправность светильника.
Хотя профессионал, безусловно, может решить проблему за вас, вы можете отремонтировать или заменить ее самостоятельно, методом проб и ошибок.
🛑 ВНИМАНИЕ! Работа с электричеством может быть чрезвычайно опасной. Если в какой-то момент вы почувствуете дискомфорт при устранении неполадок с электричеством, обратитесь к местному электрику.
Однако большинство решений вполне осуществимы для среднего мастера.
Если вы заметили проблемы с выключателем света, воспользуйтесь этими советами по устранению неполадок.
⭐
Сработал автоматический выключательАвтоматические выключатели в вашем доме защищают вас от опасных проблем с электричеством .
Иногда сработавший автоматический выключатель является случайностью, но в других случаях причиной могут быть такие проблемы, как неисправные выключатели, неисправные электрические розетки и короткие замыкания.
Таким образом, решение требует небольшого устранения неполадок , но любой, кто хочет немного заняться своими руками, может справиться с этим самостоятельно.
✅
Переключите выключатель, затем устраните неполадкиСначала переведите автоматический выключатель обратно в положение «ВКЛ.» .
Затем снова попробуйте неисправный коммутатор. Если загорится свет, вы свободны от дома, но если автоматический выключатель снова сработает, вы, возможно, еще не вышли из леса.
Если прерыватель продолжает срабатывать , это может быть связано с плохой проводкой, неисправным переключателем или контактом проводов под напряжением с нейтральным проводом.
Если вы изолируете ослабленную проводку от самого выключателя, вы сможете починить ее, отключив питание, удалив выключатель плохого освещения и проверив каждый провод и клеммный винт.
Если выключатель не работает даже после того, как вы это сделаете, вам может понадобиться новый выключатель света .
Однако, если у вас есть под рукой мультиметр, вы можете окончательно проверить, связана ли проблема с выключателями света или нет.
Если это автоматический выключатель, все может стать немного сложнее.
🧰
Как проверить выключатели света с помощью мультиметраЕсли у вас есть тестер напряжения или мультиметр под рукой, проверка выключателя света перед его установкой на место может избавить вас от множества проб и ошибок.
Иногда просто установить замену выключателя освещения — это самый простой способ решить проблемы с выключателем.
Мы описали этапы тестирования ниже.
- Безопасно снимите выключатель со стены (если вы еще этого не сделали). Обязательно сначала отключите соответствующий выключатель.
- Переключите тестер непрерывности на настройку «непрерывность» или «Ом».
- Для однополюсного выключателя поставьте по одному полюсу на каждую боковую клемму.
- Для трехпозиционного переключателя прикоснитесь одним полюсом к общему винту, а другим — к обычной боковой клемме. Обязательно проверьте обе боковые клеммы трехпозиционного переключателя.
- Если ваш мультиметр не показывает цифру «1», возможно, у вас неисправен выключатель света.
⭐
Мерцающая лампочкаЕсли у вас есть осветительная арматура или лампа, напрямую подключенная к одному из неисправных выключателей, проблема может проявляться как жужжание, мерцание или тусклый свет .
Хотя сам выключатель не всегда является причиной, проверить не помешает.
Перед удалением сработавшей сетевой розетки обязательно проверьте сами светильники на наличие проблем с лампочками.
Например, у многих возникают проблемы с подключением светодиодной лампочки к диммеру .
Если светодиодная лампа не предназначена для работы с диммером, она может постоянно мерцать.
Замените ее новой лампой , предназначенной для работы с вашим светильником, и диммером, чтобы устранить эту проблему.
Однако, если проблема не устранена, у вас может быть плохой контакт в выключателе света или рядом с ним.
Когда горячий провод плохо подсоединен к розетке, светильнику или электрическому устройству, цепь не замыкается должным образом, что приводит к мерцанию света.
🧰
Починить цепьУстранение проблем с переключателем освещения остается единственным способом вернуть освещение в его естественное и надежное состояние.
Если короткое замыкание находится внутри неисправного выключателя , вам необходимо безопасно снять накладку, вынуть выключатель из распределительной коробки и заменить его новым.
Однако, если у вас просто проблема с проводкой, вы можете решить ее, пересадив провода вокруг самого переключателя .
Обмотайте изолентой все оголенные провода, если у вас есть проблемы с заземлением или коротким замыканием.
⭐
Нет питанияЕсли на неисправный выключатель света не подается питание, проблема может быть связана с несколькими причинами.
Ослабленный провод мог быть полностью отсоединен или, например, сработал автоматический выключатель.
К сожалению, неплотные соединения проводов могут быть чрезвычайно опасными .
Вспышка внутренней дуги из-за незакрепленного провода может представлять огромную опасность возгорания. На самом деле они вызывают сотен электрических пожаров в год .
Если у вас нет опыта работы с электрикой, ремонт неисправной проводки следует доверить профессионалу.
Электрик может сузить область проблемы с помощью незакрепленного или оголенного горячего провода.
Поскольку это может быть внутри ваших стен, а не непосредственно у выключателя света, это может быть сложная (и запутанная) работа, которую нужно выполнить самостоятельно .
⭐
Неисправный светильникИногда сработавшие автоматические выключатели создают впечатление, что виноват выключатель.
Однако фактическим виновником может быть неполная цепь освещения в вашем светильнике.
Хотя это можно исправить с помощью небольших электромонтажных работ, может быть сложно определить не работает ли какая часть прибора.
Убедитесь, что вы отключите ту же цепь на вашей распределительной коробке.
Прежде чем вы это сделаете, помните, что, возможно, будет лучше использовать ваше время и деньги, просто купив новый прибор, особенно если он стоит недорого.
Тем не менее, может быть целесообразно устранить неполадки , если прибор стоит дорого или имеет сентиментальную ценность.
Вы можете проверить целостность устройства , сняв его со стены или крыши (конечно, после отключения цепи на панели выключателя).
С помощью предыдущего мультиметра прикоснитесь одним концом к белому нейтральному проводу, а другим — к металлическому корпусу одной из розеток освещения.
Мультиметр покажет «0,000», если все работает как надо .
После этого проверьте черный провод , подключив один конец к нему, а другой конец к латунной части патрона.
Опять же, «0,000» указывает на непрерывность в этом случае .
Требуется непрерывность от белого и черного проводов к убедитесь, что прибор работает правильно .
🧰
Проверьте розеткуПервый сломанный механизм, который вы должны проверить, это неисправная розетка .
Проверить исправность розетки можно с помощью тестера напряжения.
Осторожно сделайте это перед отключением питания на сервисной панели.
Сначала снимите лампочку .
Затем прикоснитесь тестером к центру розетки при выключенном, а затем включенном выключателе освещения.
Если изменений нет, возможно, на розетку не подается питание.
🧰
Проверка балластаВо многих осветительных приборах используется балласт для регулирования входного напряжения.
Если вы видите следы ожогов, слышите жужжание или хлопки, или замечаете, что светильник излучает тусклый свет или медленно загорается, может быть виноват балласт .
Что касается ремонта дома, эти два решения оцениваются немного выше по шкале сложности .
Замена балласта и розеток освещения требует довольно сложных процедур сращивания проводов.
Если вы чувствуете себя неловко при их выполнении , не стесняйтесь обращаться за помощью к профессиональному электрику.
📱
Выключатель света не работает? Позвоните специалистам по номеру. Проблемы с электричеством никогда не доставляют удовольствия, когда звоните по номеру , но, проявив немного терпения и осторожности, вы сможете решить многие из них самостоятельно.
Хотите узнать больше об электрической системе вашего дома? Не стесняйтесь проверить остальные наши электрические статьи.
Если вы заметили, что в вашем доме не работает выключатель света, и у вас есть вопросы, на которые мы не смогли ответить здесь, свяжитесь с нами в Службе домашнего обслуживания Phyxter, чтобы узнать, обслуживаем ли мы ваш район.
Если вы живете в долине Оканаган, вы можете связаться с нашими экспертами по электротехнике непосредственно в Верноне и Келоуне.
DEWENWILS Розетка с дистанционным управлением, Беспроводная система дистанционного переключения лампочек, РЧ-диапазон 80 футов, Для светильника с тяговой цепью — Dewenwils
- Описание
- Технические характеристики
- Отзывы
Описание
【Заменить цепной переключатель】 Устали иметь дело с цепными переключателями, которые постоянно ломаются или застревают? Просто установите дистанционный выключатель рядом с дверью или у кровати, чтобы легко включать и выключать свет, не возясь в темноте.
Это идеально подходит для пожилых людей, детей и людей с ограниченной подвижностью.【Простота установки】 Съемный выключатель можно установить в любом месте и ввинтить в патрон для удобного управления цепными светильниками, потолочными светильниками и торшерами дистанционно или вручную.
【Легко приобрести собственный настенный выключатель】 С легкостью добавьте дополнительный выключатель, замените старый сломанный выключатель или переместите труднодоступный, спрятанный за мебелью. Это идеально подходит для вашего туалета, подвала, чердака, кладовой и прачечной, и нет необходимости в сложной проводке или электрике.
【Программируемый и расширяемый】 Комплект беспроводного переключателя света и приемника можно свободно программировать, и он может активировать несколько устройств с помощью одного переключателя или управлять одним устройством с помощью нескольких переключателей. Вы можете управлять всеми источниками света в любое время и в любом месте, а его компактный размер не повлияет на дизайн освещения.
【Удаленный диапазон 80 футов】 Сильный радиочастотный сигнал может покрывать до 80 футов на открытых площадках, что позволяет вам управлять освещением вашего гаража, крыльца, лестницы и подвала с вашей кровати или дивана, не спотыкаясь в темной комнате. Беспроводной дистанционный выключатель света может работать сквозь стены и двери без помех от других приборов. Примечание. Он не подходит для закрытых узких осветительных приборов, диммеров или детекторов движения.
Технические характеристики: Входное напряжение: 120 В переменного тока, 60 Гц Максимальная мощность нагрузки: LED/CFL 20 Вт; Лампа накаливания 60 Вт Частота передачи: 433,92 МГц Расстояние дистанционного управления: 80 футов (свободная площадь) Батарея передатчика: Щелочная батарея 12 В (23 А) (в комплекте) 9001 5 Тип разъема: Стандартный средний E26/E27 Комплект поставки: |
Набор розеток для настенного выключателя с дистанционным управлением
2 пульта дистанционного управления (с установленной батареей)
1 патрон для ламп
80-футовый пульт дистанционного управления — держитесь подальше от темных мест 9 0016
Сигнал пройти сквозь стены — повернуть на гараж или крыльцо огни удаленно. Не нужно находиться в зоне прямой видимости для работы пульта дистанционного управления. Мощная радиочастотная передача может работать через стены и двери для управления лампой на расстоянии до 100 футов на открытой местности.
Компактный меньший размер
Гнездо добавляет примерно 2,28 дюйма в высоту или длину.
Пожалуйста, внимательно измерьте размер перед покупкой, если вы хотите использовать его под абажуром или в ограниченном пространстве.
Управление 1 лампой в разных комнатах
Упростите себе жизнь, дистанционно управляя осветительными приборами с помощью настенного пульта дистанционного управления.
Каждый патрон для лампочки имеет ручной выключатель и может включаться/выключаться вручную.
Проводка не требуется; не требуется предварительное программирование; прост в установке и удобен для домашнего/офисного использования;
Сигнал проходит сквозь стены — дальность действия 80 футов
Для работы пульта не обязательно находиться в зоне прямой видимости.
