Как подключить магнитный пускатель: устройство, конструктивные особенности, принцип работы и схемы подключения

Содержание

устройство, конструктивные особенности, принцип работы и схемы подключения

Содержание:

Подробно об электромагнитных пускателях

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

  • Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
  • Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
  • Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

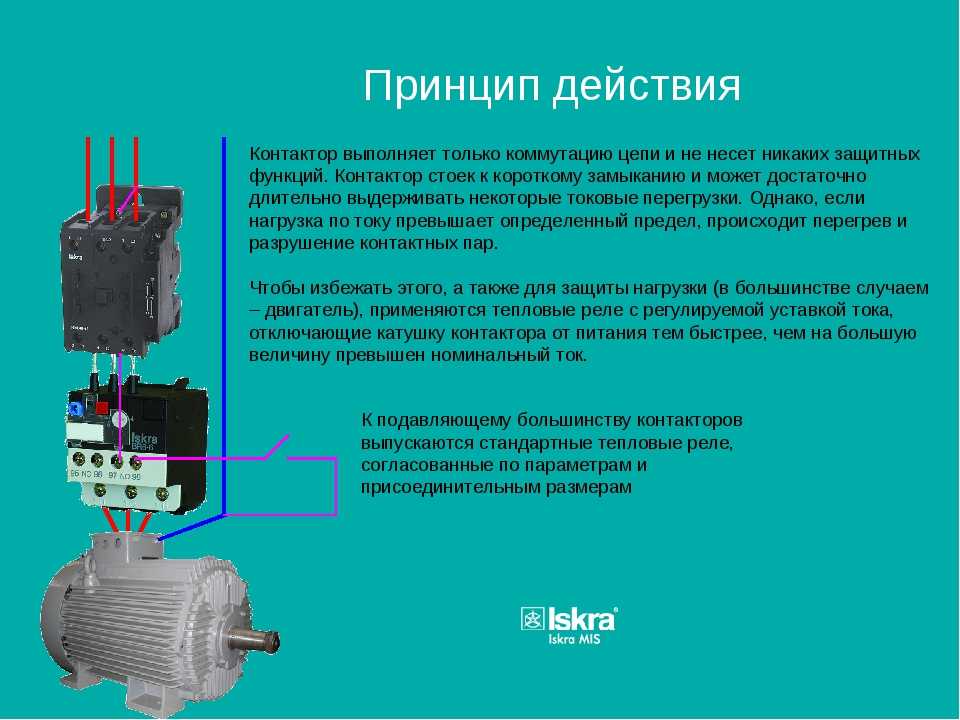

Принцип работы магнитного пускателя.

Принцип работы очень простой: напряжение питания подается на катушку пускателя, в катушке возникает магнитное поле, за счет которого вовнутрь катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов, контакты замыкаются, и через них начинает течь электрический ток. Управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Назначение пускателей

Как уже было сказано, это коммутационный аппарат, проще говоря, выключатель, таково его назначение. Контакты пускателей рассчитаны на большой ток, протекающий через нагревательные приборы и мощные электродвигатели. Эти силовые контакты приводятся в действие электромагнитным способом, поэтому управлять пускателями можно дистанционно при помощи сравнительно маломощных цепей. Поэтому маленькой кнопкой или концевым выключателем можно производить подключение мощных электродвигателей и другой нагрузки. Реверсивный пускатель обеспечивает включение асинхронных моторов в любую сторону – по часовой стрелке или против, по выбору оператора или системы управления.

Устройство магнитного пускателя.

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Составные части аппарата

Первым делом рассмотрим устройство магнитного пускателя. На самом деле конструкция не сложная и включает в себя подвижную и неподвижную часть. Чтобы информация была более понятной, рассмотрим конструкцию аппарата, опираясь на модель серии ПМЕ:

Конструкция аппарата ПМЕ

  1. Контактные пружины, которые обеспечивают плавное замыкание контактов при включении пускателя, а также создают необходимое усилие нажатия.
  2. Контактные мостики.
  3. Контактные пластины.
  4. Пластмассовая траверса.
  5. Якорь.
  6. Обмотка.
  7. Ш-образная часть сердечника (неподвижная)
  8. Дополнительные контакты.

Помимо этого устройство магнитного пускателя может включать в себя амортизаторы, назначение которых – смягчить удар во время пуска аппарата. В серии ПМ12 амортизаторы обозначены цифрой 8, но более понятно они показаны на второй картинке – конструкции магнитного пускателя ПАЕ-311 (обозначение «10»).

Мы рассказали, из чего состоит магнитный пускатель, однако вряд ли это дало Вам что-либо понять, особенно если Ваш уровень знаний «чайник в электрике». Чтобы все стало на свои места, далее мы рассмотрим принцип работы аппарата.

Виды магнитных пускателей

Основным предназначением магнитных пускателей является дистанционное управление трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Они работают при переменном токе, напряжением 380 и 660 вольт, с частотой 50 Гц. В число основных операций входят пуск, остановка и реверсирование.

Дополнительно, магнитные пускатели в совокупности с тепловыми реле, защищают управляемые электродвигатели от возможных перегрузок с недопустимой продолжительностью. В некоторых конструкциях пускателей имеются ограничители перенапряжений, используемые в полупроводниковых системах управления.

В соответствии со схемой включения нагрузки могут быть реверсивными и нереверсивными. Классификация по размещению предполагает магнитные пускатели следующих типов:

  • Открытого исполнения. Устанавливаются в закрытых шкафах, на панелях, и прочих местах, куда не может попасть пыль, влага и посторонние предметы.
  • Защищенного исполнения. Монтируются внутри помещений с низким содержанием пыли в окружающей среде. Исключается попадание воды на оболочку устройства.
  • Пылебрызгонепроницаемого исполнения. Устанавливаются внутри помещений и снаружи под навесами, защищающими от дождя и солнечных лучей.

Дополнительная классификация пускателей осуществляется по следующим признакам:

  • Кнопочный пост на корпусе прибора. Нереверсивные пускатели оборудованы кнопками ПУСК и СТОП, а реверсивные устройства имеют кнопки ПУСК ВПЕРЕД, ПУСК НАЗАД и СТОП. На некоторых моделях в корпусе монтируется сигнальная лампа ВКЛЮЧЕНО.
  • Дополнительные блокировочные и сигнальные контакты. Используются в разных комбинациях, в качестве замыкающих или размыкающих. Они могут быть встроенными или оборудоваться как отдельная приставка. Некоторые дополнительные контакты могут использоваться в качестве составной части общей схемы пускателя. Например, в реверсивных устройствах с их помощью осуществляется электрическая блокировка.
  • Ток и напряжение втягивающей катушки.
  • Наличие в схеме теплового реле. Его основной характеристикой является номинальный ток несрабатывания на средних установках. Регулировка тока несрабатывания выполняется в допустимых пределах +15% от номинала.

Отдельные виды магнитных пускателей могут быть укомплектованы ограничителями перенапряжения и другими видами установочных изделий

Схемы включения магнитных пускателей

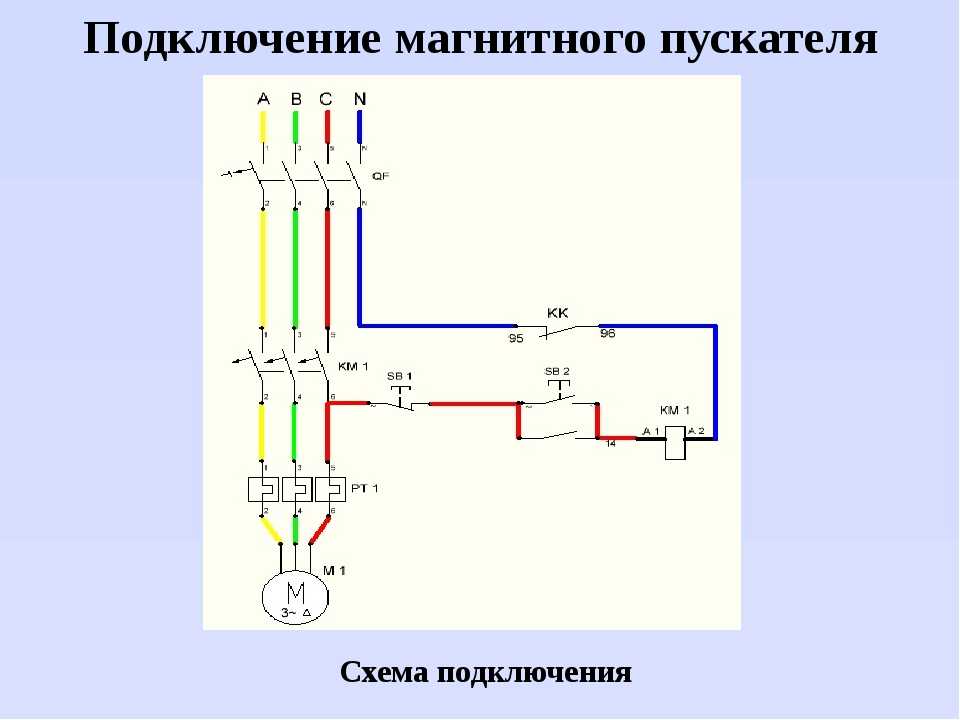

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад»  во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

Классическая схема прямого включения трехфазного электродвигателя

Схема управления использует питание от напряжения между двумя соседними фазными линиями. При нажатии кнопки «Пуск», с помощью основного ее контакта замыкается цепь катушки «KM». При этом все контактные группы, включая дополнительные контакты в цепи управления, соединяются под управлением электромагнита катушки. Разомкнуть цепь можно двумя способами: при срабатывании аварийного реле, или нажав на кнопку «Стоп». В этом случае магнитный пускатель возвращается в исходное положение «все выключено» (или в случае с двумя категориями контактов, нормально замкнутые группы будут подключены).

Этот же вариант подключения, только управляющая цепь соединяется с фазой и нейтралью. С точки зрения работы пускателя, разницы нет. Так же точно срабатывают кнопки, и защитное термореле.

Реверсивное подключение трехфазного электродвигателя

Как правило, для этого применяются два электромагнитных пускателя, в которых выхода фазных контактов комбинированы со сдвигом. Устройства скомбинированы в один коммутатор, поэтому его можно рассматривать как единый элемент.

В зависимости от того, какая контактная группа подключена к электродвигателю, его ротор крутится в одну либо другую сторону. Такой вариант незаменим при использовании на конвейерах, станках, и прочих электроустановках, в которых предусмотрено 2 направления вращения (движения).

Как работает эта схема на практике? Смотрим иллюстрацию:

Единая схема управления с двумя группами кнопок пуска: «Вперед» и «Назад». Каждая из них включает соответствующую катушку электромагнита. Почему схема общая? Кнопка «Стоп» по условиям безопасности должна быть единой. Иначе при возникновении аварийной ситуации, оператор потеряет драгоценные секунды в поисках необходимой кнопки (для «Вперед» или для «Назад»).

Чем отличаются магнитные пускатели от контакторов

Оба прибора являются коммутационными, то есть управляют силовыми сетями. И чаще их устанавливают в систему запуска электродвигателей. И в том, и в другом приборе есть кроме силовых контактов хотя бы один, а чаще больше, который используется для цепи управления.

В остальном они различаются. Во-первых, по размерам и массе. Пускатели намного компактнее. При этом их вес намного меньше. К примеру, если взять в разные руки оба прибора одного номинала, то контактор в разы тяжелее. К тому же надо отметить, что контакторов, которые бы были рассчитаны на малые токи, просто не существует. Их в силовых сетях заменяют пускатели.

Во-вторых, все дело в конструкции. Контакторы – это приборы открытого типа. У них нет корпуса и крышки. Поэтому монтаж и подключение контакторов производят в специальных помещениях, которые обязательно закрываются на ключ. В такие помещения посторонним вход запрещён. К тому же они хорошо закрыты от атмосферных осадков. В конструкции контакторов присутствуют дугогасительные камеры.
Последних в пускателях нет. Но эта разновидность оборудована герметичным корпусом, закрытым крышкой. Есть модификации, располагающиеся в металлических кожухах. Поэтому пускатели можно устанавливать в любом месте, даже на открытом воздухе.

В-третьих, пускатель магнитный в своей конструкции имеет три пары силовых контактов. Поэтому основное их назначение – управление электродвигателями. Контакторы предназначаются для управления любого вида электрической цепи. Поэтому в них количество силовых контактов может варьироваться в диапазоне 2-4.

Других отличий нет.

Правила проведения монтажа магнитного пускателя

Если установка прибора была проведена неправильно, то велика вероятность, что он будет работать с ложными срабатываниями. Поэтому несколько полезных советов:

  1. Нельзя монтировать пускатель на участках, которые подвергаются вибрациям или ударным нагрузкам.
  2. Обычно монтаж производят в электрическом щите. Но и здесь есть свои правила, первое из которых – место установки должно быть плоским, вертикальным и ровным.
  3. Оно не должно подвергаться нагреву со стороны каких-либо источников. Это может привести к самостоятельному срабатыванию теплового реле.
  4. Щит нельзя устанавливать в помещениях, где присутствует электрическое оборудование с током выше 150А. все дело в том, что пуск и остановка такого оборудования сопровождается ударом.
  5. Если в зажим контакта вставляется один конец провода, то его надо согнуть в виде буквы «П».
  6. Если в зажим вставляется сразу два конца провода, то их устанавливают по обе стороны винта, при этом они должны быть прямыми, не согнутыми.
  7. Перед тем как произвести первый пуск, пускатель магнитный надо проверить на техническое состояние и на правильность соединения контактов.

Как подключить магнитный пускатель?

Как подключить магнитный пускатель?

Магнитный пускатель – это электротехническое устройство, позволяющее дистанционно запускать и управлять работой асинхронного электрического двигателя. В этой статье расскажем, как подключить магнитный пускатель по простейшей схеме.

Подготовка

Работы, которые необходимо провести перед подключением пускателя:

  1. Обесточить участок, с которым будет вестись работа.
  2. Уточнить рабочее напряжение катушки пускателя – указывается на самой катушке. Варианта может быть два – 220В или 380В. В первом случае на катушку необходимо будет завести два провода – фаза и ноль, во втором – 2 разноименные фазы.
  3. Подготовьте кнопку “СТОП” и “ПУСК”. Контакты первой должны быть замкнуты по умолчанию, второй – разомкнуты.
  4. Подготовьте 3-жильный провод для подключения кнопок.

Подключение

Электрический магнитный пускатель состоит из двух частей:

  • силовые контакты, обеспечивающие питание;
  • схема управления, отвечающая за управление катушкой.

Существует много вариантов подключения пускателя -реверсивная схема, нереверсивная схема, с катушкой на 220 или на 380В, однако проще всего собрать схему с одним пускателем и катушкой на 220 В, ее мы и рассмотрим (см. рисунок):

  1. На силовые контакты подается электропитание от сети, заводится тремя фазами. Фаза С питает катушку.
  2. Кнопка “СТОП” подключается к нулю.
  3. Кнопки “ПУСК” и “СТОП” соединяются между собой.
  4. Катушка соединяется с кнопкой “ПУСК”.

Принцип работы схемы

При нажатии кнопки “ПУСК” ее контакты замыкаются, и на катушку подается питание 220В, в данный момент, во-первых, образуется связь между кнопками “ПУСК” и “СТОП” – первая нулевая цепь; во-вторых, замыкаются за счет поля катушки силовые контакты, и желтый провод образует вторую нулевую цепь.

При размыкании контактов кнопки “ПУСК” (то есть когда пользователь отпускает кнопку), вторая нулевая цепь размыкается, однако пускатель остается включенным, поскольку ноль продолжит подаваться на катушку через замкнутые контакты кнопок “ПУСК” и “СТОП”.

Для отключения пускателя потребуется нажать кнопку “СТОП”, что позволит разомкнуть нулевую цепь, образованную между кнопками “ПУСК” и “СТОП”. Чтобы повторно включить пускатель, необходимо заново нажать кнопку “ПУСК”.

Обратите внимание

Как видите, все довольно просто, только не забывайте о мерах предосторожности, помните, работа идет при высоком напряжении!

Проверка работоспособности магнитного пускателя и его ремонт

Проверяется устройство путем подачи питания на управляющие (дополнительные, или блок контакты). Если происходит смыкание рабочей группы, выполняется прозвонка ее контактов с помощью мультиметра. Затем провоцируется короткое замыкание, для проверки защитного реле.

Любой коммутационный прибор состоит из схожих по конструкции элементов. Поэтому ремонт магнитного пускателя выполняется по общему принципу: поиск неисправного узла, восстановление или замена.

Механические части (мостик, прижимная либо возвратная пружина) меняются, контакты можно зачистить. Катушка управления перематывается, или производится восстановление сгоревшего витка с помощью пайки.

Область применения

Конструкция этого прибора позволяет ему использоваться для любого типа приборов и в любых сетях. Чаще всего пускатель ставят:

  • при подключении различных приборов в трехфазную сеть с напряжением 380 В;
  • в однофазной бытовой сети для запуска электрических двигателей;
  • для запуска больших цепей освещения;
  • для прочих потребителей, которые требуют высокой мощности для запуска.


Подключение уличного света с использованием пускателя

Защитные функции магнитного пускателя

Современные магнитные пускатели обеспечивают защиту электродвигателя от ряда таких неприятностей:

  • пропадания фаз
  • длительных перегрузок
  • уменьшения показателей пусковых токов.

Стоит отметить, что защиту от длительной перегрузки позволяет осуществить тепловое реле.

В трехфазном двигателе согласно наблюдениям при наличии симметричной нагрузки и отсутствии одной из питающих фаз мгновенно возникают неисправности, которые выводят его из строя. Если по определенной схеме установить всего два магнитных пускателя, то можно обеспечить защиту от возникновения неполнофазного режима.

При запуске электрического трехфазного двигателя входной пусковой ток может в несколько раз превышать его номинально допустимое значение для выполнения нормальной работы. Если подобная ситуация будет возникать довольно часто, то могут возникать различные неприятные последствия, например, перегрев обмотки, и, как результат, сложная поломка. Таких ситуаций можно полностью избежать при помощи магнитного пускателя, поэтому в пользе этих незаменимых устройств можно ничуть не сомневаться.

Уход за магнитным пускателем

Для того чтобы правильно ухаживать за магнитным пускателем, необходимо хорошо знать возможные неисправности этого устройства. Как правило, это повышенная температура деталей и сильное гудение прибора.

Повышенная температура в первую очередь связана с межвитковыми замыканиями катушки. В подобных случаях требуется ее замена. Кроме того, излишний нагрев может произойти в связи с повышением напряжения сети выше номинального, а также при перегрузках, слабых контактных соединениях и недопустимом износе контактов.

Чрезмерное гудение устройства может происходить по целому ряду причин. Среди них в первую очередь следует отметить неплотное прилегание якоря к сердечнику, в результате загрязнения поверхностей или их повреждения. Другой серьезной причиной становится заедание подвижных частей, а также снижение напряжения в сети более чем на 15% от номинала.

Для того чтобы избежать подобных неисправностей, требуется своевременный уход. В целом, магнитный пускатель не требует каких-либо дорогостоящих мероприятий. Прежде всего, нужно не допускать попадания внутрь прибора грязи, пыли и влаги. Нужно регулярно проверять состояние контактов и плотность зажимов. Существует определенный перечень мероприятий по техническому обслуживанию и ремонту, выполняемый специалистами-электротехниками.

Рекомендации по обслуживанию и ремонту магнитных пускателей

Старенький пылесос “Ракета”

Магнитные пускатели созданы для дистанционного запуска и остановки электродвигателей,  управлением реверсом и других манипуляций. В задачку магнитных пускателей заходит также и защита оборудования от перегрузок, при наличии в схеме термических реле защиты.

Пускатели можно отнести к оборудованию, которое при правильном расчете подключаемой нагрузки, может работать месяцы и даже годы, без каких или вмешательств, издержек и вложений.

Но как и хоть какое электрическое оборудование имеет неисправности и поломки, а это означает, что в список работ с этим оборудованием, заходит техническое сервис и ремонт.

Важно

Все эти работы выполняются по времени, в различные промежутки. Это находится в зависимости от многих причин, другими словами интенсивности работы магнитного пускателя. К примеру наждак в цеху, по времени работы, краткосрочные запуски, но нередкие, замыкание и размыкание основных

Магнитный пускатель без крышки

контактов происходит почаще, а электронная дуга оставляет следы на основных контактах и чем больше пусков либо больше мощность подключаемого электродвигателя (тем сильнее дуга ) и присходит подгорание пяточка контакта. Это в свою очередь нарушает их плотное прилегание и начинается нагрев, который с течением времени будет возростать.

А результат может быть и плачевный, если по какой или причине не сработает защита. ” Пылают ” и катушки и движки. И вот, что бы таковой момент не пришел, нужно создавать техническое сервис магнитных пускателей.
Отключаем электродвигатель, вешаем плакат ” Не включать.

Работают люди ” и предпринимаем нужные меры по предотвращению неверного либо случайного включения обслуживающего участка работ (согласно правил ).

Можно вынуть вставки  ( предохранители )в распределительном шкафу. Делать это непременно, потому что один плакат не ” выручит “, бывают случаи когда плакат на собственном месте,но его не замечают и пробуют включить оборудование. Потом снимаем крышку

Пригоревшие главные контакты магнитного пускателя

пускателя, кистью сметаем пыль и здесь же отсасываем пылесосом. Для зтих целей я использую старую ” Ракету” ( пылесос ). Можно это делать 2-мя вариациями ” отсасывать ” и “выдувать “, результат будет только положительный. Дальше нужно добраться до основных контактов, делается это по различному, зависимо от конструкции модели.

Снимаем главные контакты и кропотливо очищаем и полируем воронилом (воспользоваться надфилем либо абразивными материалами нельзя). И коль мы находимся снутри пускателя, то непременно измеряем сопротивление изоляции, меж всей электронной частью и корпусом, которое должно быть более 10 МОм.

Выполнив эти деяния, снова ставим все на свои места, проверяя затяжку всех болтов и винтов, сметаем остатки пыли и закрываем крышку.

Совет

Ремонт магнитного пускателя делается в случае подмены катушки, блок контактов, термического реле,  главных контактов либо другой детали устройства. Обычно контакты термического реле  и блок контактов, частого обслуживания не требуют, потому что нажодятся в цепи управления,

Главные контакты подвижной части пускателя

где токи маленькие.

При ремонте если есть возможость лучше на щите проверить, протестировать термическое реле.

Все эти работы занимают  времени немного и если это делать вовремя.

то магнитные пускатели вашего участка будут длительно служить вам ” верой и правдой “. Магнитные пускатели можно отнести к ” нетребовательному ” оборудованию. И маленький совет, на всех винтообразных соединениях, ставьте шайбы гровер, очень нужный элемент в электронных соединениях. Полезность от него только положительная.

Предыдущая

РазноеЭлектротехника для чайников. Как научиться разбираться в электрике: уроки для начинающих

Следующая

РазноеАвтоматический выключатель — от чего защищает и как он устроен

Подключение магнитного пускателя и запуск

Магнитные пускатели представляют собой средства коммутации, предназначенные для дистанционного управления различными электромеханическими приборами и устройствами. Решающую роль в их использовании играет правильное подключение магнитного пускателя.

Содержание

Принцип работы магнитного пускателя

Для того, чтобы запустить асинхронный двигатель, применяется наиболее простая схема пускателя, широко использующаяся в быту и промышленном производстве. Вся схема подключения располагается в специальной монтажной коробке или в отдельном щитке.

Кнопки включения и выключения устанавливаются в местах, откуда наиболее удобно управлять работой всего устройства. Они могут устанавливаться и в различных местах, если этого требуют технические условия. От распределительного щита к монтажному щитку производится подача трехфазного напряжения, и уже из щитка кабель подводится непосредственно к электродвигателю.

Основной принцип работы заключается в подаче на клеммы трех фаз соответствующего трехфазного напряжения. Чтобы запустить асинхронный двигатель, должно произойти включение магнитного пускателя, после чего, замыкаются его контакты ПМ1, ПМ2 и ПМ3. Чтобы пускатель сработал, на его обмотку должно быть подано напряжение, величина которого зависит от номинального напряжения катушки. Кроме того, важным условием является место, где установлено оборудование. Расчетное напряжение может подаваться в пределах от 12-ти до 380-ти вольт. Рассматриваемая простая схема, обеспечивающая подключение магнитного пускателя, может работать при напряжении 220 вольт, поскольку его подача осуществляется с нуля и с одной из фаз.

Запуск магнитного пускателя

При запуске устройства нажимается пусковая кнопка, замыкающая цепь катушки, установленной в магнитном пускателе. После этого, произойдет замыкание контактов №№ 1,2,3, запускающих двигатель и контакта № 4, позволяющего удерживать магнитный пускатель во включенном состоянии. Чтобы остановить электрический двигатель, достаточно всего лишь нажать кнопку остановки СТОП и цепь питания катушки будет разорвана. Произойдет отключение всех контактов №№ 1-4 и произойдет остановка до следующего запуска.

В качестве защиты, в обязательном порядке устанавливаются тепловые реле. При возникновении перегрузки двигателя и соответствующем увеличении тока, происходит резкий нагрев электродвигателя, который может отрицательно сказаться на его дальнейшей работе. Срабатывание защиты происходит тогда, когда на фазах повышается ток и происходит действие, аналогичное нажатию кнопки остановки.

Схемы подключения

Реверсивная схема подключения электродвигателя

Реверсивный пускатель: подключение и запуск, настройка реверса

Магнитный пускатель: назначение, устройство, схемы подключения

Монтажная схема реверса асинхронного двигателя 380 вольт с отдельным блоком кнопок

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Как сделать схему для управления двигателем

Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций

Администрация — Навыки, процедуры, обязанности и т. д. военного персонала

Продвижение — Военный карьерный рост книги и т. д.

Аэрограф/метеорология — Метеорология основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота

Автомобилестроение/Механика — Руководства по техническому обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным деталям, руководства по деталям дизельных двигателей, руководства по деталям бензиновых двигателей и т. д.
Автомобильные аксессуары | Перевозчик, персонал | Дизельные генераторы | Механика двигателя | Фильтры | Пожарные машины и оборудование | Топливные насосы и хранение | Газотурбинные генераторы | Генераторы | Обогреватели | HMMWV (Хаммер/Хаммер) | и т.д…

Авиация — Принципы полетов, авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ | Авиационные аксессуары | Общее техническое обслуживание авиации | Руководства по эксплуатации вертолетов AH-Apache | Руководства по эксплуатации вертолетов серии CH | Руководства по эксплуатации вертолетов Chinook | и т.д…

Боевой — Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Боевая инженерная машина | и т.д…

Строительство — Техническое администрирование, планирование, оценка, планирование, планирование проекта, бетон, кирпичная кладка, тяжелый строительство и др.
Руководства по строительству военно-морского флота | Совокупность | Асфальт | Битумный корпус распределителя | Мосты | Ведро, Раскладушка | Бульдозеры | Компрессоры | Обработчик контейнеров | дробилка | Самосвалы | Землеройные машины | Экскаваторы | и т. д…

Дайвинг — Руководства по водолазным работам и спасению различного снаряжения.

Чертежник — Основы, методы, составление проекций, эскизов и т. д.

Электроника — Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компьютерным компонентам, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.

Кондиционер | Усилители | Антенны и мачты | Аудио | Батареи | Компьютерное оборудование | Электротехника (NEETS) (самая популярная) | техник по электронике | Электрооборудование | Электронное общее испытательное оборудование | Электронные счетчики | и т.д…

Машиностроение — Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение | Армейская программа исследований прибрежных бухт | и т. д…

Еда и кулинария — Руководства по рецептам и оборудованию для приготовления пищи.

Логистика —

Логистические данные для миллионов различных деталей.

Математика — Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.

Медицинские книги — Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота | Агентство регистрации токсичных веществ и заболеваний

Военные спецификации — Государственные спецификации MIL и другие сопутствующие материалы

Музыка — Мажор и минор масштабные действия, диатонические и недиатонические мелодии, паттерны такта, и т.д.

Основы ядра — Теории ядерной энергии, химия, физика и т.
Справочники Министерства энергетики США

Фотография и журналистика — Теория света, оптические принципы, светочувствительные материалы, фотофильтры, копирование редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота | Руководство по армейской фотографии, печати и журналистике

Религия — Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.

Магнитный контактор: определение, принцип работы, конструкция

Вы когда-нибудь использовали магнитный контактор в своем приложении? Впервые это было разработано Хайном Моллером. Это уникальное устройство уже много лет используется в коммутационных приложениях. Из-за огромного размера рынка магнитные контакторы по-прежнему являются наиболее важными элементами в приложениях управления. В этой статье я объясню все технические детали этого устройства на основе моих исследований.

1. Что такое магнитный контактор?

Магнитный контактор представляет собой электромеханический переключатель, используемый в приложениях, требующих процесса «включения и выключения» цепи, таких как пусковые двигатели, нагреватели и осветительные приборы. Через переключающие контакты магнитный контактор заботится о передаче энергии из одного места в другое.

2. Принцип работы магнитного контактора

Принцип работы магнитного контактора заключается в том, что главный контакт замыкается из-за подачи питания на катушку, а главный контакт размыкается из-за обесточивания катушки.

Цепь управления состоит из электромагнитной и пружинной системы. Ток через катушку активирует магнетизм, и два магнетизма приближаются друг к другу. Это движение отключает две магнитные силы. Следовательно, контакт замкнут, и пружина подает питание на контакт. При отключении управляющего тока контакт размыкается.

Этот основной принцип используется уже более 100 лет, и до сих пор не появилось никаких новых альтернативных методов. Вы также можете посмотреть видео ниже, чтобы лучше понять, как работает магнитный контактор.

3. Применение магнитного контактора

Как правило, магнитные контакторы используются для запуска и остановки двигателя. Чаще всего используется трехполюсный контактор, подходящий для использования в трехфазной системе. Помимо применения в двигателях, есть также применения в нагревателях, освещении, коммутации постоянного тока и передачах.

4. Как подключить магнитный контактор?

Перед подключением продукта проверьте, подходит ли значение на этикетке для системы, к которой вы подключаетесь. Затем найдите клеммы A1 и A2. Эти клеммы являются клеммами катушки. Когда катушка находится под напряжением, главный силовой контакт контактора будет замкнут. Подключите фазу (+) к A1 и нейтраль (-) к A2.

Подключите главные контакты питания к L1, L2 и L3. Вспомогательный контактный вход NO и NC. Вспомогательные контакты предоставляют удаленному устройству информацию о местоположении (например, информацию об открытии или закрытии) о контакторе.

При затягивании винтов изделия старайтесь затягивать их в соответствии со значением крутящего момента, указанным на изделии. Если приложить слишком большое усилие, винты могут износиться, и после включения питания возникнет электрическая дуга.

5. На рисунке ниже показана «Схема подключения магнитного контактора»

Конструкция магнитного контактора

Конструкция магнитного контактора несложная. Ниже приведены компоненты устройства.

  • Клеммная планка.
  • Подвижные и неподвижные контакты.
  • Клемма катушки.
  • Дугообразный парашют.
  • Экранированные катушки.

Проблема

Если магнитный контактор выбран правильно и используется в номинальных условиях, он не будет работать со сбоями. Наиболее распространенными неисправностями являются износ контактов и перегорание катушки.

Если через силовые контакты проходит чрезмерный ток, они нагреваются и прилипают друг к другу. Магнитные контакторы не являются защитными устройствами, такими как автоматические выключатели. Отключение при прохождении сверхтока через автоматический выключатель. Однако, если через магнитный контактор протекает сверхток, главный контактор заедает.

Аналогично, если напряжение на клеммах катушки номинальное, катушка перегорает. Поэтому на силовые контакты и катушки необходимо подавать номинальные значения напряжения и тока.

Защитные устройства, такие как реле перегрузки и плавкие предохранители, должны использоваться с контакторами для лучшей защиты системы.

6. Параметры выбора магнитного контактора

Выбор магнитного контактора основывается на следующих технических параметрах:

  • Тип нагрузки. (двигатель, отопление, освещение, ОВиКВ)
  • Номинальный ток/мощность нагрузки.
  • Рабочее напряжение.
  • Управляющее напряжение.
  • Количество полюсов.
  • Наличие внутренних вспомогательных контактов.

7. Часто задаваемые вопросы о магнитных контакторах

Что происходит с контактором при коротком замыкании?

Если в цепи есть защитное устройство, контактор защищен, так как защитное устройство сработает. В противном случае могут возникнуть отказы контактора, например, замыкание контактора или перегорание катушки.

8. Что означают цифры на контакторе? Что такое 13 14 21 22 на контакторе?

13 и 14 — клеммы нормально разомкнутых вспомогательных контактов. Клеммы нормально замкнутого вспомогательного контакта 21 и 22.

Что такое A1 и A2 на контакторе?

A1 и A2 — выводы катушки контактора. A1 — положительный электрод, A2 — отрицательный электрод.

Что вызвало отказ или заедание контактора?

  • Максимальный ток протекает через контакты.
  • Подайте низкое или высокое напряжение на катушку.
  • Пыль, коррозия или вибрация в окружающей среде.
  • Неправильный выбор продукта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
