Как подключить плиту: Как подключить электроплиту самостоятельно

Содержание

Как подключить электроплиту самостоятельно

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. Подключение электроплиты в розетку

2. Подключение электроплиты к электрическому выводу

3. Подключение электроплиты на клеммник



Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

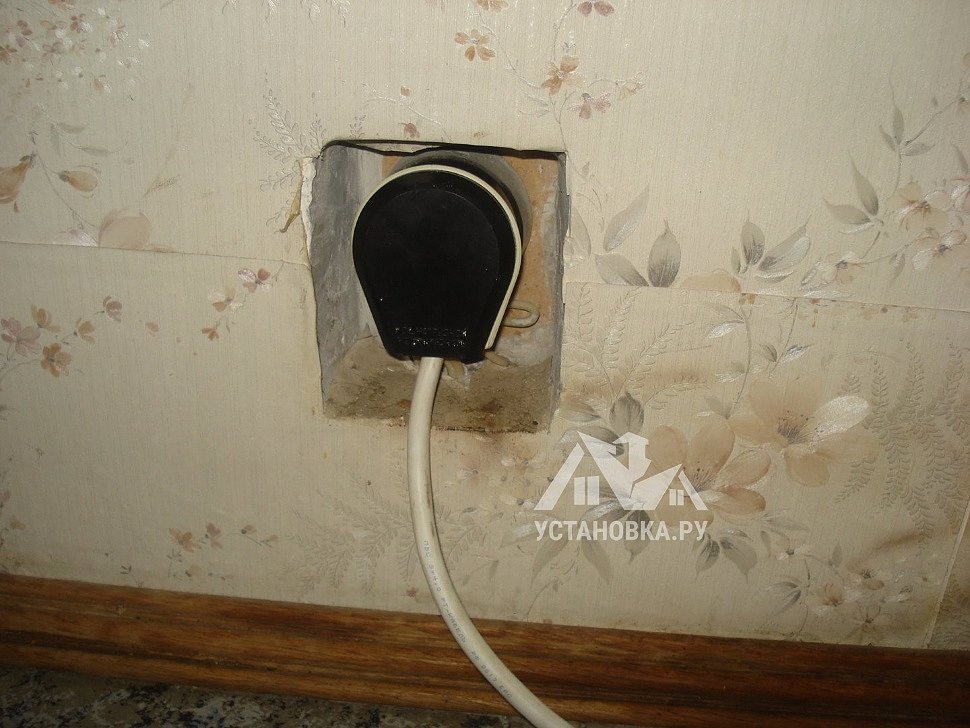

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение.

Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.



Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Читайте также:

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Читайте также:

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

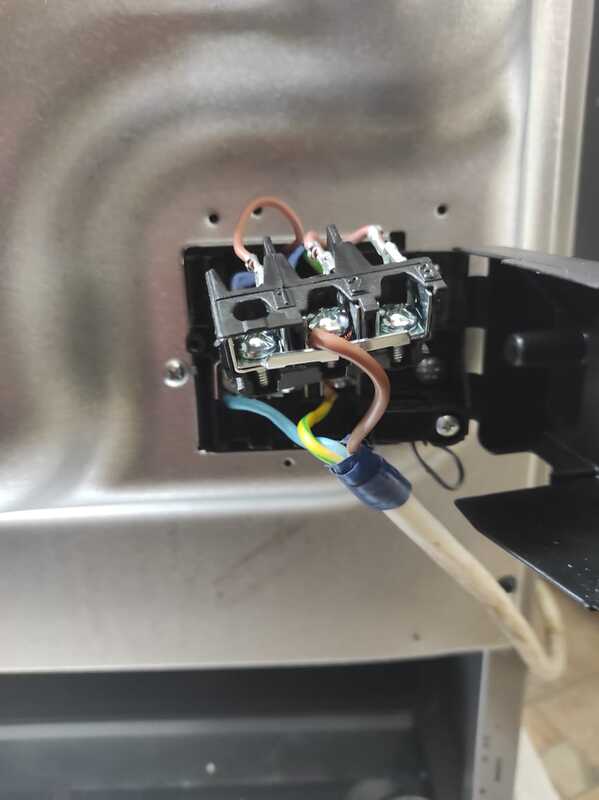

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Читайте также:

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

какой кабель нужен, схемы, как подключить своими руками, фото, видео

После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

  1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
  2. Обязательно должен быть квартирный щиток, это законодательное требование.
  3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
  4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
  5. Установка отдельного автомата для плиты.
  6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
  7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

  1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
  2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
  3. Осуществить монтаж розетки.
  4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
  5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

  1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
  2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
  3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
  4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

  • Hansa;
  • Gorenje;
  • Beko;
  • Электролюкс;
  • Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

Как подключить электроплиту своими руками

На сегодняшний день электроплиты стали привычными предметами обихода, однако их правильная установка и эксплуатация до сих пор вызывает вопросы у пользователей.

Установкой электроплит занимаются электрики, ведь это довольно ответственное дело, однако в подключении электроплиты своими руками на самом деле нет ничего сложного. Разобраться в вопросе подключения электроплиты помогут некоторые способы, описанные в этой статье.

Предварительная подготовка



До того, как начинается установка электроплиты, необходимо убедиться в том, что проводка в помещении позволяет подключить оборудование по техническим характеристикам. В доме должен иметься собственный автомат в квартирном щите для электроплиты.

Данному автомату придется выдерживать большую нагрузку тока, ведь плита обладает мощностью, превышающей электронагрузку от большинства бытовых приборов.

Таким образом, необходимо удостовериться в том, что все условия для установки электроплиты будут соблюдены.

Схема подключения электроплиты



В зависимости от модели электроплиты выделают однофазное, двухфазное и трехфазное подключение. На способ подключения влияют тип, марка электроплиты, разновидность электросети. На сегодняшний день большинство бытовых электроплит обладают клеммными разъемами, которые подключаются однофазной схемой.

В комплект электроплиты не входит кабель питания, поскольку производители оставляют возможность различного способа подключения на выбор покупателя. Первым шагом подключения электроплиты станет покупка и установка шнура питания.

Существует два варианта силового кабеля, который выбирается в соответствии с мощностью напряжения – 220 в или 380 в. В зависимости от розетки он должен обладать требуемым количеством зубцов – 3 или 4 штуки. Мощность оборудования можно посмотреть в техническом паспорте, чтобы не совершить ошибки.

Схема однофазного подключения



Для однофазного подключения после установки силовой розетки происходит присоединение трехжильного медного провода с сечением 4 мм2 или 6 мм2 . Использование провода, изготовленного по техническим условиям, который обладает меньшим количеством меди и размером сечения жилы, будет опасно для нагревания провода и вызывания возгорания. Для того, чтобы увеличить срок эксплуатации провода, лучше выбирать его соответствующим данным характеристикам.



  • Первый контакт —Заземление «Ре»
  • Второй контакт —  Фаза «L»
  • Третий контакт — Ноль «N»

После совершения данных действий необходимо подсоединить провод к электроплите. Электрический шнур включается в розетку и происходит первая проверка работы электроплиты. Если обнаруживается, что электроплита не соответствует уровню, ее нужно выровнять.

Во время тестового запуска при несоблюдении инструкции возможно обнаружение сбоя схемы подсоединения. В этом случае нужно перепроверить качество системы подключения. Ошибки могут возникнуть в установке перемычек в клеммной колодке электроплиты.

Даже в случае успешного включения электроплиты и дальнейшей ее работы, необходимо проконсультироваться со специалистами. Брак подключения может быть обнаружен на более поздних этапах, что приведет к сбою работы оборудования.

Схема трехфазного подключения



Трехфазное подключение осуществляется по иной схеме, чем однофазное, и обладает иным порядком действия.

После определения места установки техники необходимо установить силовую розетку, в которой имеется пять контактов.

Они подсоединяются к трехфазной линии. Соединяющий пятижильный провод выбирается с сечением 1,5 мм2. Кабель, который подключается к розетке, присоединяется к вилке и к задней панели электроплиты. Идет пробное включение кабеля в квартирном щитке,

после чего производится тестовый запуск электроплиты.

Полезные рекомендации



Для безопасной эксплуатации бытовой электроплиты необходимо позаботиться о том, чтобы устройство было оснащено защитным заземлением. Фаза между «землей» и нулевой фазой должна обладать показателями от бесконечности до 4-10 Ом, определяемых прибором омметром.

Корпус электрозащиты должен быть оснащен подходящим заземлением, лишь убедившись в этом, можно присоединять к нему заземляющую жилу. Коммуникативные трубы являются ненадежным способом заземления, данное соединение не будет обладать гарантированной безопасностью.

При установке плиты и при ее подключении нужно убедиться в том, что участки поверхности, которые не подвержены воздействию тока, не соприкасаются с защитным корпусом.

Главной трудностью, возникающей в процессе подключения электроплиты к электричеству, станет верное распределение проводов по клеммам.

В случае, если пользователь не уверен в правильности установки электроплиты, лучшим выходом станет вызов профессионального мастера. В случае неверного подключения электроплиты последствия могут быть тяжелыми: от выхода из строя оборудования до возникновения пожара.

Похожие статьи:

Как подключить плиту. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Как подключить плиту. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

  1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
  2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
  3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту лысьва.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить электроплиту в частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

  • желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
  • красная проволока крепится к зажиму L3 — рабочий контур С;
  • синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
  • зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

  • жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
  • клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно. Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Видео как подключить электроплиту
