Как подключить провода к двойной розетке: Как поставить и подключить двойную розетку в один подрозетник

Содержание

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

  • на кухне, в связи с появлением огромного количества бытовых приборов;
  • в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
  • в спальне — для включения множества требующихся в быту приборов;
  • в ванной — для стиральной машины, электробритвы, фена.
Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

  • Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
  • Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
  • Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Схема Подключения Двойной Розетки - tokzamer.ru

Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.


После питание снова отключается; Разбирается конструкция новой розетки. Некоторые электрики советуют их сложить гармошкой и связать.

Главное ничего не перепутать, чтобы избежать замыкания. Для снятия внешней изоляции я использую нож с пяткой от ШТОК.
Как установить розетку если остались короткие провода

Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Для этого обесточив линию, делаем косоплет.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке.

При этом нельзя допустить, чтобы под распорные лапки попала проводка.

Хотя косметический ремонт может потребоваться. Перед началом непосредственного снятия старой розетки нужно обесточить ее.

Фото косоплета на четыре жилы.

Меняем розетку на даче (ничего сложного)

Этапы установки — делаем все по порядку

Ток на каждое устройство поступает через распределительную планку. Кабель освобождается от изоляции и зачищаются концы жил на мм. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.

Программируемые Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи.

По такому же принципу определяют центр второго устройства. Приборы RJ обеспечивают подключение компьютера к интернет- и местной сети.

Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. При установке розетки в подрозетник первым укладывается провод его сворачивают кольцом или слаживают гармошкой , а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника.

Они должны быть произведены из толстого металла.

Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Для надежной фиксации используется алебастровая или цементная смесь. Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике.

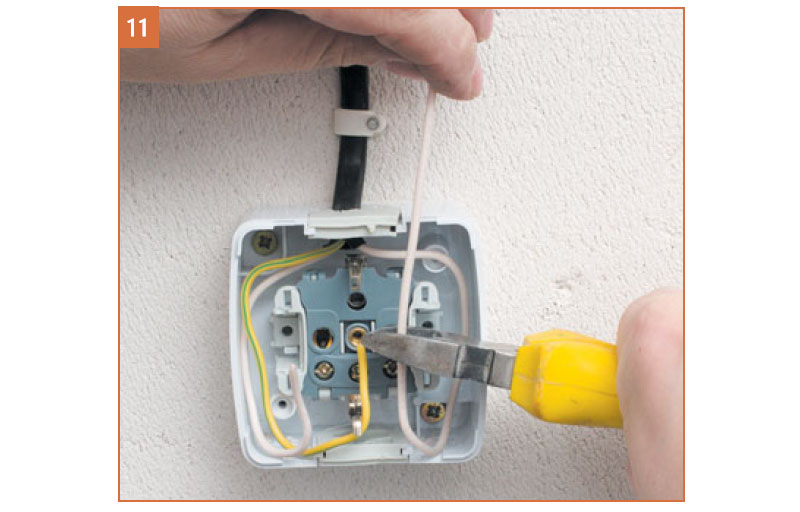

Как подключить розетку накладную?

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию.

Демонтаж старой розетки До начала работы с электропроводкой нужно позаботиться о своей безопасности. Где монтируются двойные розетки?

Инструкция для желающих самостоятельно подключить розетку: Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка.

Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует. Как и силовые розетки, интернет-аналоги вставляются в гнезда. Распределительный кабель прокладывается открытым методом или закрытым в стенах. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Если же этого не сделать, то установить и подключить рабочую часть не получится. Работу розетки лучше проверять при включении недорогой бытовой техники, например, настольной лампы.


Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети.
Как подключить Розетку и Выключатель (ЛЕГКО)

2. Подключение розетки в трехпроводную сеть.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников.

При отсутствии такового — отключается общий.

Если коронки под рукой нет, можно обойтись без нее. Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Расположение фазного и нолевого провода показано в качестве примера. Если всё сделано правильно, то не должно остаться никаких зазоров.

Что нужно знать перед тем, как подсоединить розетку двойную?

Расположение фазного и нолевого провода в розетке. Схема подключения розетки с трехклавишным выключателем Выключатель отключен на его входа через лампочки приходит ноль Выключатель включен через него фаза поступает на лампочки Фото косоплета на пять жил.

Запрещается наличие в розетке перегнутых или выступающих концов проводки. Еще одно правило подключение проводки. Расстояние от одной точки до другой должно составлять не меньше 7 см.

2. Подключение розетки в трехпроводную сеть.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Производителями выпускаются модификации как для скрытой, так и для открытой электропроводки на разный ток потребления и рабочее напряжение.

Один из них подключается к фазному проводу одного светильника, другой к другому. Это не всегда удобно и не всем нравится такой эстетический вид.
как подключить двойную розетку к 220В

Как подключить двойную розетку с заземлением и без

При капитальном ремонте, люди часто начинают с проводки. При большом количестве электроприборов, часто возникает вопрос — как подключить двойную розетку, чтобы создать более комфортные условия. Их установка помогает избежать лишних коммуникаций, а также дополнительных источников, подключения: тройников, удлинителей и переносок.

Часто бывает, что подключение двойной розетки может вызвать некоторые трудности. Это случается при отсутствии минимальных навыков или допущенных в спешке ошибок. Чтобы этого не происходило, необходимо заранее всё подготовить и убедится, что все детали есть в наличии, а сама розетка исправна. Кроме этого бывают множество нюансов, способных повлиять на неисправность или короткий срок эксплуатации.

Основные виды двойных розеток

Обычно любая розетка состоит из защитного корпуса, а также керамического основание с контактами. Они соединяются винтовыми зажимами, к которым должен подключаться электрический кабель.

Классификация розеток очень разнообразна. Чтобы правильно её подобрать, необходимо учитывать разновидность вилок подключаемого электрооборудования. Они подразделяются по нескольким факторам:

  • По виду — наружные и внутренние;
  • По разновидности — встраиваемая, навесная и накладная;
  • В зависимости от модификации — с заземлением, закрытыми гнёздами, заземлением и защитной рамкой, с рамкой без заземления.

Также двойные источники питания подразделяются на классы в зависимости от страны, производителя и изготавливаемого материала. В каждой стране принято использовать свои разъёмы. Они бывают самой различной формы, но в странах СНГ, обычно используют приборы с обычными круглыми разъёмами, разного диаметра.

Основные виды используемых розеток:

  • Обыкновенные, без заземления;
  • Пружинные, штекерные розетки;
  • С защитными шторами, используемые в комнатах у детей;
  • С резиновыми прокладками для сырых помещений;
  • Розетки с защитным отключением;
  • Для разных типов вилок с множественными отверстиями;
  • С таймером;
  • Функциональные, с выбросом вилки при нажатии на боковую кнопку встроенную в устройство;
  • С винтовым зажимом;
  • С крышкой.



Необходимые инструменты и дополнительные материалы

Установка двойной розетки требует наличие инструментов, и материалов, подготовленных заранее:

  • Отвёртка, подходящая к шурупам;
  • Индикаторная отвертка;
  • Кусачки или пассатижи;
  • Острый нож, для зачистки кабеля;
  • Если монтаж происходит на новом месте, пригодится перфоратор;
  • Вольтметр;
  • Розетка;
  • Подрозетник;
  • Кабель;
  • Саморезы и дюбеля.

Монтаж двойной розетки

Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

Установка розетки в один подрозетник

Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом. Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

Извлечение старой розетки

После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.

Установка нового подрозетника

Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.

Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.

Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.

Установка розетки

Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

Монтаж двойной розетки с двумя одиночными

В этом случае понадобятся две одинарные розетки, входящие в состав двойной, а также два отдельных подрозетника, монтаж которых осуществляется в том порядке, что в предыдущем случае. Здесь главное правильно сделать разметку. Для этого берут общий корпус, намечают две точки по центру обоих розеточных проёмов.

Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Фаза и ноль должны быть соединены между розетками при помощи шлейфа. Заземляющая жила, подключается отдельно. Её стык фиксируется при помощи специального зажима, затем изолируется. На одной из сердцевин подключается две плюсовых жилы. Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Аналогично подключается ноль. Все провода должны иметь одно сечение. Заземляющие жилы подсоединяют по отдельности.

После подключения обеих розеток к сети, поочерёдно устанавливается их внутренность в подрозетник, потом крепится накладная рамка. Это осуществляется аналогично скрытой установке с одним подрозетником.

Как подключить двойную розетку? Основные методы подключения

Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.



Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.





Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.


5. Отмечается место крепежных отверстий.
6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
• одинарные;
• двойные;
• терминальные;
• комбинированные.

По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

Посмотрите видео «Как подключить двойную розетку»



        Поделиться:

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т. д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Подключение двойной розетки. Самостоятельное подключение двойной розетки. Как правильно подключить двойную розетку. Виды и типы розеток, правила подключенияИнформационный строительный сайт |

Как вы относитесь к своему собственному жилищу? Потребительски или по-хозяйски? Когда на кухне капает вода из крана, а при включении света или пользовании розетками вылетают искры – в таком доме жить не очень приятно и даже опасно. Справиться со многими работами по дому можно самостоятельно, если вооружиться необходимыми инструментами и ознакомиться с правилами работы. Сегодня речь пойдет об установке двойной розетки. Дело это несложное, но очень ответственное.

Наверняка каждый человек, даже ребенок знает, что представляет собой розетка и для чего она нужна. Без электричества невозможно себе представить нашу жизнь и если розетка не работает, то включить утюг, фен и холодильник уже не получится.

Что представляет собой розетка

Розетка состоит из нескольких частей. Ту, что мы видим – это внешний корпус, а «сердце» или рабочая часть розетки спрятана в глубине стены. Рабочая часть подключается к электропроводам, проходящим в стене на клеммы, которые дополнительно обматывают несколькими слоями изоленты (для надежности и безопасности во время работы). Все просто и понятно, если посмотреть на стандартную розетку и схему подключения. Но, как известно, мир не стоит на месте и вместе с ним все вокруг изменяется. Так можно сказать и о розетках, на смену стандартным устройствам для подключения к электросети электрических приборов пришли более усовершенствованные конструкции. Чтобы справиться самостоятельно с их подключением, нужно знать не только схему, но и типы розеток. Остановимся на этом вопросе подробнее.

Розетки делятся на такие типы:

  • накладная розетка – предназначена для подключения к открытой проводке. Устанавливается прямо на стенку на деревянное основание (реже – пластмассовое) в специально отведенном месте. Такие розетки – вариант устаревший, их можно встретить в многоквартирных жилых домах «хрущевках» и «сталинках», а также в деревнях и на дачах;
  • скрытая или встроенная розетка предназначена для подключения внутренней проводки. Название говорит за себя – розетка крепится в специально подготовленном углублении и подсоединяется к электрическим проводам;
  • устройство с зажимом клеммы – винтовое, удобно для подключения, потому что электропровод просто зажимается между пластинами и прикручивается винтом. Удобно, быстро и надежно;
  • клавишный зажим – зафиксировать контакт придется при помощи пружины, которая расположена на клемме. Если нажать на специальную клавишу, то пластины раздвигаются, чтобы была возможность подключиться, отпуская клавишу пластины, крепко захватывая контактные провода.

Если вы решили заменить розетку в жилом помещении, то лучше всего отдать предпочтение розетке с зажимом и винтом.

Если с типами подключения все понятно, то при выборе розеток стоит обратить внимание на одинарные и двойные розетки. Например, двойная наружная розетка может устанавливаться даже в одно гнездо (подрозетник) или в разные – ниши, предназначенные для установки нескольких розеток. Например, двойную внутреннюю розетку можно подключить как в 1, так и в 2 подрозетника, которые соединены между собой или расположены недалеко друг от друга (на перемычке с проводниками, подключенными параллельно).

Назначение розеток – это тоже немаловажно при выборе этого приспособления. Так, в продаже можно увидеть розетки для установки в помещении, а также на улице.

Типы розеток и их назначение:

  • розетка для установки на улице – корпус защищен от проникновения влаги и пыли. По степени защиты такая розетка маркируется обозначением: IP 55 – защита от воды и пыли. Оснащена дополнительной крышкой, чтобы в гнездо вилки не попадала вода и мусор;
  • розетка для помещений с повышенной влажностью (бани, сауны, кухня, ванная комната) – оснащены корпусом, который надежно защищает розетку от влаги и капель воды. Маркировка такой розетки чуть ниже – IP 44;
  • розетка с дополнительными функциями – это выталкиватель вилки и заземление. Как только нужно извлечь вилку электроприбора из розетки, потянув за нее, срабатывают пружинки, расположенные внутри корпуса розетки и вилка легко выходит из гнезда. Это очень удобно, а также продляет срок эксплуатации розетки. Заземление – на корпус розетки выводятся заземляющие контакты, которые нужно подключить с проводником заземления. Такие розетки защищают пользователя и электроприборы от пробивающих токов, которые могут «выйти» на пластмассовый корпус;
  • закрытые розетки – незаменимы для домов, где живут маленькие дети. Чтобы не устанавливать защиту и каждый раз при включении электроприбора ее не извлекать, а потом вставлять обратно, желательно установить розетку закрытого типа. В ней отверстия спрятаны от посторонних глаз шторками (они могут отодвигаться при включении электроприбора). Если ребенок захочет вставить в розетку гвоздь или другой предмет, ничего страшного не произойдет, отверстия останутся закрытыми, так как открываются шторки только при одновременном нажатии;
  • запрограммированная розетка – на включение и отключение, устройство оснащено таймером, который можно запрограммировать на продолжительность работы. Так, если установить таймер на 3 часа, по спустя это время электрический прибор самостоятельно отключится от питания. Весьма удобно, если, к примеру, в утренней спешке вы забыли выключить щипцы для завивки волос или утюг.

Двойная розетка. Фото

И несколько слов о дизайне розеток. В последнее время эти простые приспособления сильно изменились, можно подобрать розетку под интерьер помещения, спрятать или наоборот, выгодно подчеркнуть этот важный и незаменимый элемент.

Розетка двойная накладная:

Как подключить двойную розетку

Давайте сначала рассмотрим стандартную схему подключения розетки, чтобы иметь общее представление о масштабах работы:

  • необходимо обесточить электропровода, для этого нужно открыть электрощиток и отключить пробки (выкрутить или опустить тумблер вниз). Если вы делаете это впервые, то лучше всего эту работу выполнять в резиновых перчатках;
  • теперь нужно проверить, все ли вы сделали правильно и убедиться в том, что ток отсутствует. Это можно сделать простым и банальным способом – включить в розетку любой электрический прибор: настольную лампу или фен. Если лампочка не загорелась, а фен не включился, значит можно приступать к работе. Или поступите так: проверьте ток специальным индикатором;
  • вооружившись отверткой, отвинчиваем пластиковую крышку розетки, чтобы снять монтажные зажимы и аккуратно вытянуть рабочую часть розетки;
  • в это время можно аккуратно, чтобы ничего не повредить, снять старые провода;
  • если есть подрозетник (коробка в стене), то это место нужно хорошенько зачистить или вообще заменить старый короб на новый. Поставить лучше всего основу для крепления розетки на алебастровый или гипсовый раствор. Чтобы не повредить провода, их лучше всего предварительно извлечь;
  • подготовка электропроводов к фиксации – обрезаем провода до нужной длины, обычно это 7-10 см, снимаем оплетку, зачищаем острым ножом концы на пару сантиметров, если нужно – придется запаять концы. Все, теперь можно подсоединять провода к рабочим клеммам на розетке;
  • подгибаем провода, вставляем их в короб, чтобы потом «посадить» сердцевину розетки и прикрепляем ее к подрозетнику при помощи шурупов. Если у вашей розетки иная конструкция – просто подгибаем лапки, чтобы рабочая часть розетки надежно «сидела» в нише и не болталась;
  • все, с основной работой мы справились – далее нужно установить рамку, зафиксировать шурупами и можно включать пробки на щитке, чтобы проверить работу.

Схема подключения обычной и двойной розетки:

Вроде бы все просто и понятно, но когда дойдет до дела, то оказывается, что не все так легко. Итак, чтобы при подключении розетки у вас не возникали вопросы, эти советы помогут вам быстрее справиться с задачей:

  • если провода заземления в вашем доме нет, то тогда работа несколько упрощается, так как в данном случае не имеет значения, как подключать к клеммам провода (фаза и ноль). Просто нужно подсоединить провода, ничего не разделяя;
  • если в вашей квартире есть заземление, то тогда подключаемых проводов будет не 2, а 3. Задача несколько усложняется, так как нужно понимать, какой кабель выбрать и подсоединить все правильно. Для удобства работы каждый проводок облачен в цветную оболочку. Белый, красный или коричневый цвет провода – это всегда фаза, черный, синий или голубой – ноль, а зеленый или желтый – это «земля»;
  • в чем отличие обыкновенной розетки и с заземлением: провод к кабелю заземления нужно подсоединить к клемме с выступающими частями (усики), которые выходят за пределы корпуса розетки;
  • подключение провода к зажиму клемм (винтовой) можно либо просто протянуть его между двумя пластинами или завернуть кольцом по часовой стрелке, с той стороны, где прикручивается винт;
  • зачищаем концы проводов по правилам. Наиболее приемлемый способ – это использование специального инструмента для снятия обмотки, который не перекусывает провод. Не у каждого хозяина есть такой инструмент дома, поэтому будем делать все хорошо, но при помощи подручных инструментов. Чтобы снять аккуратно обмотку, понадобится нож и плоскогубцы. Сначала острым ножом подрезаем обмотку вкруговую, аккуратно снимаем. Если провод одножильный, то изоляцию нужно срезать так, как будто вы собираетесь заточить карандаш. Делаем это максимально аккуратно, чтобы не нарушить сам провод. Оголенную часть кабеля нужно запаять, чтобы продлить срок эксплуатации розетки.

Теперь, когда с правилами подключения стандартной розетки все стало ясно, можно приступить к более сложной задаче – установке двойной розетки.

Двойная розетка может быть с заземлением или с подключением напрямую без заземляющего провода.

Как установить двойную розетку. Тонкости работы:

  1. Двойная розетка представляет собой монолитный корпус с двумя основными блоками. Разъемов у такой розетки тоже 2, но устанавливать ее нужно в обычный подрозетник.
  2. Суммарный ток при подсоединении любого электрического прибора не должен превышать 10-16 А. Если это условие не соблюдается для двойной розетки, то лучше не создавать такую ситуацию и не подвергать себя опасности.
  3. Перед началом работы нужно подготовить место для монтажа розетки, продумать, где будет проходить электрический кабель, вывести провода и установить заранее в стене (сделать углубления) подрозетники. Кроме этого, нужно купить розетки, подходящие к интерьеру помещения.
  4. Выключаем в электрощите автоматы (выкручиваем или опускаем тумблер вниз). На этом пока не останавливаемся, сразу же проверяем, есть ли ток в розетке. Стандартный способ проверки – при помощи специального прибора – миллиамперметра. Если такового у вас не оказалось, тогда можно просто включить любой электрический прибор в розетку и убедиться, что ток не поступает.
  5. Теперь внимательно осматриваем двойную розетку. Ее нужно разобрать, откручиваем винты и снимаем накладку. Вы увидите сердце розетки – или механизм. С ним и нужно работать, то есть – правильно подключить двойную розетку.
  6. Оголяем провода на 1 см. При помощи острого ножа снимаем часть изоленты так, чтобы не повредить сам провод.
  7. Особенность подключения двойной розетки в том, что нужно подсоединить одновременно 2 розетки к одной линии проводки. Делаем выводы: нам нужно для подсоединения одной розетки выбрать 6 проводков, а для второй проложить шлейф из 3-х проводов (основные).
  8. В результате проделанной работы получится, что розетка, которая находится ближе к источнику тока, принимает на себя напряжение и по шлейфу (то если – удлинителю), передает его дальше на второй источник – то есть, вторую розетку.
  9. При подключении проводов ничего выдумывать не нужно, так как цветовая маркировка проводов всегда стандартная. То есть если вы видите черный (красный/коричневый) проводок, то это будет фаза, ноль – голубой (синий), а зеленый или желтый – провод заземления. Делаем следующее: к крайним клеммам подключаем провода «ноль»/«фаза», к центральной клемме – только провод заземления (зеленая/желтая обмотка).
  10. Если вы боитесь что-то перепутать, то воспользуйтесь специальной отверткой с индикатором, она покажет, где какая фаза расположена.
  11. Проверив себя, вы исключите возгорание проводки, короткое замыкание и окисление металла проводов.
  12. Полную электробезопасность работы розетки можно гарантировать только в том случае, если провод неразрывен, а подключение выполнялось при помощи ответвления электрических проводов.
  13. Если вы все сделали правильно, то на этом этапе можно закрутить винты и прикрепить саму розетку. Для этого прочно закрепляем в нише рабочую часть, прикручиваем крепежные элементы и только после этого можно установить накладку (декоративный элемент).
  14. Чтобы прикрепить декоративную часть розетки, воспользуйтесь карандашом и при помощи строительного уровня обозначьте на стене линию. Только так можно сделать всю работу правильно и качественно.
  15. Поскольку накладка очень хрупкая, то прикручивая шурупы, сильно их не фиксируйте, чтобы крышка не лопнула.

Как подсоединить двойную розетку, вы можете узнать из этого видео:

Схема подключения двойной розетки

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию.


Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети.
Как подключить Розетку и Выключатель (ЛЕГКО)

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Завершающий этап

На фото двойных розеток не видно никаких торчащих проводов. Они все аккуратненько вложены внутрь. Под лапками крепления не должно находиться ничего лишнего. Иначе может повредиться вся изоляционная система. Сгибайте проводки обычной «гармошкой». Укладка производится просто идеально в таком случае.

Потом её медленно заглубляете вовнутрь. Все фиксируется при помощи саморезов или лапок крепежа. При помощи уровня можно всегда выбрать оптимальное место. Её вспомогательная часть после этого присоединяется к установочной коробке.

Никогда не забывайте, что хоть это и двойная розетка, но нагрузка на ней не превышает стандартных 16 Ампер. Нагрузка не может быть увеличена 2 два раза после подключения. При включении самых разных электроприборов стоит помнить эти данные.

Две одинарные розетки рядом ставятся в том случае, если нет лишнего пространства при работе евростандартом. Внимательно изучите вопрос, чтобы потом самостоятельно все проделать.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

  1. Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
  2. Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
  3. Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Нанесение разметки на стену

В том месте на стене, где предполагается устроить электроточку, карандашом нужно нанести отметку. Для установки двойной розетки, в конструкции которой имеются два стакана, требуется измерить дистанцию между просверленными отверстиями. С этой целью определяют местоположение центральной точки одного из подрозетников, которая находится на пересечении диагоналей. Аналогичным способом выявляется центральная точка установочной коробки №2.

Далее по месту установки розетки в стене выполняется выемка, размеры которой должны соответствовать размерам внутренней части изделия.

Схема расположения розеток на кухне

Чтобы выемка имела правильную круглую форму, можно сначала выполнить кольцевой вырез при помощи коронки, установленной на дрель, после чего материал внутри выреза выбивается зубилом. Диаметр коронки должен на 2 – 3 мм превосходить диаметр подрозетника. За отсутствием коронки углубление формируют при помощи бура, высверливая несколько отверстий и затем выбирая оставшийся материал зубилом.

Заглубляться нужно настолько, чтобы монтажная коробка полностью помещалась в выемке, не выступая из нее.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях. Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси

Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Подготовительные работы

Объем подготовительных работ будет зависеть от того, ставится ли розетка на новом месте, либо ею просто хотят заменить старую обычную розетку. Рассмотрим оба варианта.

Подготовка перед заменой розетки

Если на месте установки уже имеется розетка, ее нужно демонтировать. Делать это можно только после отключения розетки от электропитания. Выключив автомат, нужно при помощи индикатора фазы проверить, действительно ли электроточка отключена.

Демонтаж розетки

Демонтаж розетки выполняют в следующей последовательности:

  1. Сначала снимают лицевую панель, откручивая удерживающий ее винт. Иногда для доступа к крепежу нужно поддеть плоской отверткой или ножом пластиковую декоративную панель, которая держится на защелке.
  2. Получив доступ к внутренней части, откручивают винты, удерживающие жилы провода в клеммах.

Далее остается открутить крепление, удерживающее основание розетки в подрозетнике.

Подготовка перед установкой новой розетки

В рамках подготовительных работ к месту монтажа новой электроточки от распределительной коробки нужно проложить провод. Для этого в стене перфоратором пробивается канал — штроба.

Когда штроба будет готова, в нее закладывают провод. Правильнее всего поместить его в гофрированную трубку. В этом случае провод, если он перегорит, легко можно будет извлечь и заменить на новый, не разбивая штукатурку.

Штроба розетки

После укладки гофротрубки с проводом штробу нужно замазать цементно-песчаным раствором.

Подключение провода к клеммам распределительной коробки выполняют после установки розетки.

Теперь в стене необходимо выполнить углубление, в котором будет помещаться новая двойная розетка.

Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения

Двухконтактная коробка

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. В комплект входят 2 розетки в одной коробке, выключатель и розетка в одной коробке и 2 выключателя в одной коробке.

Электромонтаж двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для соединения клемм каждой из них. Если каждая розетка подключена собственным гибким проводом, если одна из них выйдет из строя из-за физического повреждения, другая не пострадает и должна работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены к клеммам устройства для их подключения. При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электричества к следующим розеткам. Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если № 1 перестанет работать, розетка № 2, скорее всего, все равно будет работать.

Подключение 2 розеток к 2 источникам

На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая. В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке - обычное устройство в ванной с ограниченным пространством. Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света.Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

В этой схеме 2 переключателя установлены в одной коробке. Переключатели подключаются с помощью гибких проводов к одному источнику. Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод источника и заземляющий провод соединены с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключается к одному из переключателей, а нейтраль и заземление источника используются двумя осветительными приборами.

Подключение переключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены к одной и той же коробке.Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, расположенной в отдельной коробке.

Электромонтаж розетки и средней цепи выключателя света

На этой схеме показан выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение переключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель контролирует питание розетки. Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

Больше похожих на эту в справке «Сделай сам».com

Подключение розетки в середине цепи

Когда розетка попадает в середину участка цепи, а не в конец, обычно в розетке есть два кабеля. Один кабель - это входящий источник питания, входящий в коробку с одной стороны, а второй кабель выходит из коробки, чтобы продолжить движение к «нижним» точкам цепи. (Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.)

Существует два основных варианта подключения розетки к двум кабелям, проходящим через коробку.

Во-первых, цепь может быть подключена напрямую, , , через розетку, то есть входной кабель может быть присоединен к одной паре винтовых клемм под напряжением и нейтралью на розетке, а выходной кабель может быть прикреплен к другому набору винтов. . В этой конфигурации контур протекает через розетку все время, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам схемы с помощью гибких выводов , которые входят в провода схемы, проходящие через коробку.В этом случае нагрузка контура течет как к розетке, так и к любым "находящимся ниже по потоку" розеткам, не зависимо от прохождения через соединительный язычок розетки. Оба метода приемлемы для Кодекса, но использование пигтейлов предпочтительнее по нескольким причинам.

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямое подключение через розетку

С двумя кабелями в электрической коробке, один - это входящий силовой кабель или «линейный» кабель, а другой - исходящий силовой или «нагрузочный» кабель.Нагрузочный кабель питает любые розетки или другие устройства, находящиеся ниже по цепи.

В стандартной розетке на 120 В имеется три типа винтовых клемм: винты латунного цвета для подключения черных проводов цепи под напряжением, винтовые клеммы серебристого цвета для подключения белых нейтральных проводов и зеленая винтовая клемма для подключения неизолированных медных проводов заземления .

Предупреждение

Имейте в виду, что в старой проводке вы можете не увидеть знакомые черные и белые оболочки на проводах схемы - важно помнить, что латунные винты принимают провода под напряжением, а серебряные винты принимают белые провода, которые являются нейтральными. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Чтобы пропустить провод через розетку, подключите один из черных проводов цепи под напряжением к одной из клемм цвета латуни, а другой черный провод - к другой клемме из латуни. Точно так же каждый белый нейтральный провод подключается к серебряному нейтральному выводу. Остались два заземляющих провода - обычно неизолированные медные провода или иногда зеленые изолированные провода.Их нужно скрутить вместе с помощью одного или двух жгутов, соединенных с помощью соединителя.

Один вывод заземления подключается к зеленой винтовой клемме заземления на розетке. Если электрическая коробка металлическая, вам также понадобится второй провод для подключения к клемме заземления на самой коробке. Обычно эта клемма заземления представляет собой зеленый винт, ввинченный в заднюю часть металлической коробки, но кодекс также допускает это соединение с помощью зеленого зажима, который крепится к боковой стороне коробки.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для «обратной проводки». Используйте их только в том случае, если они относятся к типу, который можно закрепить винтом. Вставной разъем ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы почти никогда не используют вставные разъемы на устройствах.

Электропроводка с косичками

Чтобы соединить розетку с помощью косичек, каждый из черного, белого и заземляющего проводов в двух кабелях в коробке соединяется вместе с помощью короткого провода, называемого гибким кабелем .Обычно пигтейл представляет собой провод с той же цветовой кодировкой, что и провода схемы: черный пигтейл горячий, белый пигтейл нейтральный, а зеленый или неизолированный медный пигтейл - земля.

Другой конец горячего пигтейла подключается к одной из горячих латунных клемм на розетке. Нейтральный провод подключается к нейтральному выводу, а заземляющий провод подключается к зеленой клемме заземления на розетке. Опять же, если коробка металлическая, вам понадобится дополнительный провод заземления, подключенный к клемме коробки.При использовании этого метода к розетке подключаются только три провода, в отличие от пяти проводов при прямом подключении.

Ель

Почему предпочтение отдается косичке

Одним из недостатков прямой проводки через розетку является то, что розетка находится в середине цепи, и любая неисправность в розетке создает проблемы для любых устройств ниже по потоку. Любая проблема с розеткой или даже ослабленный провод под одной из винтовых клемм может также привести к потере питания розеток нижерасположенной цепи.Даже диагностировать проблему может быть сложно, потому что, если все розетки теряют мощность, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно вынуть одну розетку из цепи, вы прервете работу оставшихся нижестоящих розеток. Розетка должна быть повторно подключена, прежде чем цепь, расположенная ниже по потоку, сможет снова заработать, тем временем оставив цепь из строя.

При разводке с помощью пигтейла эти недостатки устраняются.Проблема или неплотное соединение с одной розеткой не повлияет на расположенные ниже емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна ситуация, в которой можно не рекомендовать использование пигтейлов, - это если настенная коробка очень мелкая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных гаек и пигтейлов. Если коробка слишком мала, чтобы удобно обрабатывать все косички и разъемы, то решением может быть установка настенной коробки большего размера или обойтись прямой проводкой через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку розеток и обнаружить, что есть три кабеля, а не один или два. В этом случае один кабель - это линия (входящая мощность), а два других - кабели нагрузки (питающие устройства ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями - это использовать косички для соединения розеток. Никогда. подключайте более одного провода под одной винтовой клеммой. Также не рекомендуется напрямую подключать все три кабеля к розетке, используя как винтовые клеммы, так и вставные клеммы на задней панели устройства.

Как подключить двойную 3-контактную розетку? Подключение 2-контактной розетки

Как подключить 2-контактную 3-контактную розетку BS1363? Электромонтажная переключаемая двойная розетка

Трехконтактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как розетка для Великобритании или розетка типа G. Он имеет несколько типов, то есть 1 банда, 2, банда и, следовательно, три контакта с переключателями или без них и неоновыми лампами. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от требований к системе, и да, мы обсудим их один за другим в следующих публикациях.

Трехконтактная розетка - одна из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Щелкните изображение, чтобы увеличить

Трехконтактная розетка BS1363 имеет следующие защитные свойства.

  • Это самая безопасная розетка по сравнению с другими розетками, поскольку закрытые розетки на розетке (ах) используются для трехштырьковых вилок, что не позволяет детям по ошибке вставить гвозди или другой токопроводящий материал.
  • Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтраль и клемму под напряжением или нельзя использовать всю розетку в перевернутом виде.
  • Для розетки BS1363 в соответствующей вилке типа G.
  • Все контакты изолированы в трехконтактной вилке BS-1363, предназначенной для розетки BS-1363.
  • Розетки с заслонками на розетках используются для 3-контактных вилок питания, что не позволяет детям вставлять гвозди или другой токопроводящий материал в розетку.Более длинный вывод заземления помогает открыть два других разъема для проводов под напряжением и нейтрали.

Связанные сообщения:

В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с переключателями. Два переключателя могут использоваться для управления включением / выключением каждой розетки. Неоновая лампа показывает положение переключателя ON и OFF, т.е. если лампочка включена, переключатель находится в положении ON и цепь исправна, и наоборот. Преимущество красной лампочки в переключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, что указывает на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Щелкните изображение, чтобы увеличить

Необходимые инструменты

При подключении 3-контактной розетки потребуются следующие основные инструменты.

  • Коммутируемая розетка, 2 группы, 3 контакта.
  • Отвертка с плоским жалом.
  • Тестер фаз.
  • Ножницы, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проводов.

Связанные сообщения:

Подключение переключаемой 3-контактной двойной розетки

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с переключателями.

  • Прежде всего отключите главный выключатель в блоке потребителей и убедитесь, что основное питание отключено.
  • Если вы хотите обновить уже установленную двухконтактную трехконтактную розетку, ослабьте плотно прилегающий винт на передней стороне розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть извлечена из монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую двухконтактную трехконтактную розетку (настенную розетку) вместо замены или модернизации двухрядных трехконтактных розеток.
  • Если вы хотите подключить новую трехконтактную двойную розетку, просто подключите провод «Земля», обозначенный зеленым с желтой полосой, к винтовой клемме «E» (которая указывает на заземление).
  • Теперь подключите «нейтраль» синего цвета к пазу винтовой клеммы «N» (что означает нейтраль).
  • Наконец, подключите провод «под напряжением» коричневого цвета к винтовой клемме «L» (которая указывает на наличие напряжения или фазы).
  • Если вы хотите изменить / модернизировать старую розетку, просто ослабьте винтовые клеммы под напряжением «L», нейтраль «N» и заземление «E» в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке. (Коричневый - «L» в реальном времени, синий - «N» нейтрали, а зеленый или зеленый с желтой полосой - «E»).
  • В качестве последнего шага затяните винты и установите на место переднюю / заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к опасному возгоранию из-за дуги и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, никакие провода или оголенные жилы не должны свешиваться из розетки или винтовых клемм. Теперь осторожно вставьте 3-контактную розетку в монтажную коробку, чтобы она идеально вошла в гнездо коробки.
  • Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель на потребительском блоке, и проверьте, правильно ли он работает.

Щелкните изображение, чтобы увеличить

Как подключить двойную 3-контактную розетку

Помните:

  • Зеленый с Желтым проводом с полосой к клемме заземления «E».
  • Синий провод к нейтральной клемме «N».
  • Коричневый провод к клемме L под напряжением.

Связанные сообщения:

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки до апреля 2004 года, в то время как некоторые страны все еще придерживаются того же старого британского цветового кода проводки. Соединенное Королевство теперь следует цветовой кодировке проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазная, 3-проводная система

  • Коричневый = Фазовый или фазный провод
  • Синий = Нейтраль
  • Зеленый или Зеленый с Желтой полосой = Заземление или провод заземления в качестве защитного заземления (PE).

Ниже приведены цветовые коды проводки для старой Великобритании для однофазной проводки.

230 В, однофазный

  • Красный = Фаза
  • Черный = Нейтраль
  • Зеленый = Заземление или провод заземления.

Связанные сообщения:

Инструкции и меры безопасности
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования.Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
  • Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях - незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу проводки:

Как заменить настенную розетку на двойную | Руководства по дому

В старых домах найти достаточно электрических розеток для удовлетворения ваших потребностей может быть проблемой, потому что эти дома были построены в то время, когда люди не владели таким количеством электроприборов и электронных устройств, как сейчас.Один из способов решить эту проблему - переключить одну из одиночных розеток на двойную. Это довольно простой проект, но вам нужно соблюдать надлежащие процедуры безопасности, потому что вы имеете дело с электричеством.

Выключите электричество в розетке на главной электрической панели вашего дома. Проверьте розетку тестером напряжения. Если вы получили показания, вернитесь к панели, найдите правильную цепь и снова проверьте розетку. Не продолжайте, пока цепь не отключится.

Снимите пластинчатую крышку с розетки. Выкрутите крепежные винты и вытащите розетку из электрической коробки внутри стены. Ослабьте винты клемм на боковой стороне розетки и отсоедините провода, чтобы снять розетку.

Выньте электрическую коробку из стены. Удерживайте двухконтактную электрическую коробку у стены так, чтобы одна половина коробки находилась над отверстием, в котором находилась оригинальная коробка. Обведите коробку на стене.

Разрежьте гипсокартон по линиям, начерченным пилой для гипсокартона.Пропустите электрический кабель через выбивное отверстие в задней части двухконтактной распределительной коробки и вставьте коробку в отверстие в стене.

Подсоедините черный провод внутри кабеля к нижнему винту клеммы латунного цвета и затяните винт. Подсоедините белый провод внутри кабеля к нижнему клеммному винту серебристого цвета и затяните его.

Снимите кусок голого медного заземляющего провода длиной 4 дюйма с электрического кабеля калибра 12. Присоедините один конец к винту заземления в нижней части розетки.

Отрежьте 6-дюймовый отрезок кабеля 12-го калибра. Осторожно разрежьте оболочку канцелярским ножом, чтобы можно было отделить провода внутри кабеля. Зачистите 1/2 дюйма изоляции с обоих концов черного и белого проводов с помощью пары инструментов для зачистки проводов.

Поместите концы оголенного медного провода в кабель, оголенный провод, прикрепленный к розетке, и один конец 6-дюймового отрезка неизолированного провода вместе и скрутите их вместе плоскогубцами. Закройте концы пластиковой гайкой для проволоки и несколько раз закрутите.

Присоедините один конец 6-дюймового черного провода к верхнему клеммному винту латунного цвета на первой розетке. Присоедините один конец 6-дюймового белого провода к верхнему серебристому клеммному винту на первой розетке.

Присоедините свободный конец 6-дюймового неизолированного медного провода к винту заземления в нижней части второй розетки. Подсоедините свободный конец 6-дюймового черного провода к верхнему винту клеммы цвета латуни на втором выходе. Подсоедините свободный конец 6-дюймового белого провода к верхнему серебристому клеммному винту на втором выходе.

Поместите обе розетки в электрическую коробку. Прикрутите выпускные отверстия с помощью монтажных винтов.

Установите новую пластинчатую крышку над выпускными отверстиями. Восстановите электричество в цепи.

Ссылки

Ресурсы

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

% PDF-1.3 % 50 0 объект > эндобдж xref 50 74 0000000016 00000 н. 0000001845 00000 н. 0000001950 00000 н. 0000002436 00000 н. 0000002659 00000 н. 0000003057 00000 н. 0000003605 00000 н. 0000003981 00000 н. 0000004277 00000 н. 0000005093 00000 н. 0000005557 00000 н. 0000006040 00000 п. 0000006852 00000 н. 0000007675 00000 н. 0000008243 00000 н. 0000008774 00000 н. 0000008796 00000 н. 0000009061 00000 н. 0000009435 00000 н. 0000015005 00000 п. 0000015027 00000 н. 0000019348 00000 п. 0000019370 00000 п. 0000025083 00000 п. 0000025105 00000 п. 0000030139 00000 п. 0000030161 00000 п. 0000035195 00000 п. 0000035217 00000 п. 0000035755 00000 п. 0000036130 00000 п. 0000036391 00000 п. 0000036759 00000 п. 0000037009 00000 п. 0000037318 00000 п. 0000043153 00000 п. 0000043175 00000 п. 0000047851 00000 п. 0000047873 00000 п. 0000051486 00000 п. 0000051625 00000 п. 0000056226 00000 п. 0000060245 00000 п. 0000060383 00000 п. 0000060520 00000 п. 0000062765 00000 п. 0000063099 00000 п. 0000063497 00000 п. 0000063904 00000 п. 0000065204 00000 п. 0000066623 00000 п. 0000071894 00000 п. 0000072031 00000 п. 0000072880 00000 п. 0000073005 00000 п. 0000073845 00000 п. 0000073967 00000 п. 0000074810 00000 п. 0000074933 00000 п. 0000075776 00000 п. 0000075900 00000 п. 0000076749 00000 п. 0000076875 00000 п. 0000077721 00000 п. 0000077845 00000 п. 0000078674 00000 п. 0000078793 00000 п. 0000079661 00000 п. 0000079793 00000 п. 0000079875 00000 п. 0000079981 00000 п. 0000080074 00000 п. 0000002104 00000 п. 0000002414 00000 н. трейлер ] >> startxref 0 %% EOF 51 0 объект > эндобдж 52 0 объект `Dz - # _ m_} g) / U (`$ Pfa \ rNC„? B.Vo) / P 65516 / V 1 / Длина 40 >> эндобдж 122 0 объект > поток ZF eve49Y ~ -8j & CUnh, ix | >

электрические - Безопасность зажима двух одножильных проводов в кольцевой розетке

Это ведь не может быть безопасно?

Большинство людей за пределами Великобритании считают, что британские вилки и розетки, во всяком случае, чрезмерно спроектированы для обеспечения безопасности¹. Использование предохранителей, шторок, контактов с муфтами, поляризованных разъемов, угловых кабельных выводов, высоких усилий вставки, защиты пальцев и т. Д. Не является универсальным и повсеместным за пределами Великобритании.Конечно, вы можете найти на eBay продавцов несовместимых и даже опасных розеток, которые нацелены на рынок Великобритании, но не соответствуют стандартам Великобритании и которые было бы незаконно продавать в Великобритании.

Спецификации типичных розеток для Великобритании не позволяют смешивать провода разных размеров.


Источник: МК

Как видно из приведенного выше примера, клеммы предназначены для зажима нескольких проводов вместе.

Обычная кольцевая магистраль на 32 А использует 2.Провода 5 мм², можно зажимать по три на клемму (например, вход, выход, ответвление)

Пока вы проверяете, что винт полностью затянут, а затем проверяете, что вы не можете вытащить какие-либо провода, это будет безопасно.

Я считаю, что здесь подразумевается создание газонепроницаемого соединения между проводниками и зажимом. Медь - довольно ковкий металл, поэтому обычно она должна деформироваться зажимным механизмом, чтобы поверхности, сформированные на проводах, плотно прилегали друг к другу и зажимным поверхностям.

Как вы заметили, неплотное соединение вызывает перегрев и возгорание.

Это ненормально - увидеть какую-либо значительную коррозию, кроме обычного поверхностного потускнения меди из-за воздействия воздуха.


Почему у розеток нет двух пар винтовых клемм, соединенных внутри?

Вы можете получить розетки с двумя клеммами, но это специальные некоммутируемые розетки для использования в медицинских целях - каждая клемма может использоваться для зажима нескольких проводов (четыре 2.5 мм² в этом примере)


Источник: M2

  • Двойные клеммы для напряжения, нейтрали и земли Каждая клемма принимает 4 x 2,5 мм²

  • Крышки с завинчивающейся крышкой сводят к минимуму скопление пыли и грязи, повышают эффективность процедур инфекционного контроля

  • Четкая гравировка «ТОЛЬКО МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ»

  • Лицевая панель изготовлена ​​из синего соединения мочевины, которое содержит очень эффективную антимикробную и противогрибковую добавку на весь срок службы

  • Гнезда для изолированных источников питания для медицинских приложений

  • В соответствии с требованиями HTM06-01 и MEIGaN с чистыми и грязными заземляющими соединениями

Они не подходят для домашнего использования.


Банкноты

¹ Если отбросить проблемы с разветвлением кольцевой сети и заеданием вилок BS1362.

Как заменить электрическую розетку

У вас есть розетка, которая больше не работает? Или, может быть, пылесос не остается включенным, потому что вилка постоянно вываливается? Тогда вам нужно надеть шапку электрика и приступить к работе!

Вот и готовый продукт - яркий, блестящий, полностью функциональный. Теперь давайте сделаем резервную копию и посмотрим, как я это сделал...

** ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ** - неправильное выполнение электромонтажных работ может быть опасным. Перед тем, как приступить к работе с какой-либо электрической цепью, убедитесь, что вы щелкнули выключателем на главной электрической панели и отключили питание.

По некоторым данным за 2010 год, около 65 человек умерли в США в прошлом году из-за проектов по ремонту дома с помощью электричества. Если вы не знаете, что делаете, не делайте работы.

Как упоминалось в комментариях в конце этого руководства, важно понимать местные нормы и правила и убедиться, что вы их соблюдаете, в дополнение к подтверждению того, что вы не повлияете на страхование домовладельцев.

Если вы не знаете, какой прерыватель питает конкретную розетку, над которой вы будете работать, вы можете перевернуть главный сервисный прерыватель для всей панели. Имейте в виду, что это отключит электричество во всем вашем доме.

Большинство основных служебных выключателей указаны на 100, 200, 300 или более ампер, в то время как отдельные выключатели для вилок и ламп обычно составляют около 15-20 ампер.

Сначала подключите тестер к розетке, чтобы проверить, есть ли в вилке напряжение. Если загорится какой-либо из оранжевых индикаторов, не касайтесь проводов.Выключите прерыватель на главном электрическом щите.

Нет света, нет электричества - теперь мы можем заняться. На тестере загорелись индикаторы, а затем, после того, как я щелкнул выключателем, индикаторы погасли, поэтому мне очень удобно, что в этой розетке нет питания.

Сначала с помощью отвертки с плоским жалом снимите крышку гнезда. Вы заметите, что я называю это электрическое устройство розеткой, вилкой или розеткой - термины довольно взаимозаменяемы.

Используйте крестообразную отвертку (ручную или дрель, в зависимости от ваших личных предпочтений), чтобы открутить винты, которые крепят выход к распределительной коробке (соединительная коробка - это место, где входят все провода).

Выверните верхний и нижний винты.

Вытяните всю розетку из соединительной коробки, чтобы открыть заднюю часть, где находятся провода. Соединительная коробка этой конкретной вилки имеет 5 проводов: 2 черных, 2 белых и 1 неизолированный медный провод заземления.

Я ленив, поэтому беру тонкие плоскогубцы и просто перерезаю провода в розетке, вместо того, чтобы тратить время на их откручивание и снятие.

После того, как вы перережете все провода, вы можете выбросить старую розетку. «Обычная» розетка будет иметь только 1 черный, 1 белый и 1 оголенный провод заземления.Поскольку у этого больше, значит, он является частью «серии».

«Последовательность» означает наличие 2 или более розеток, питаемых от одной и той же проводки и цепи. Другой набор черных и белых проводов идет к следующей розетке, и именно так он получает питание.

Поскольку я обрезал провода, когда снял старую розетку, мне нужно снова обнажить оголенный медный провод, чтобы обеспечить чистое соединение с новой розеткой. Я использую инструменты для зачистки проводов, чтобы удалить изоляцию.

Провода на самом деле 14-го калибра (что соответствует их толщине), но я использую инструмент для зачистки 12-го калибра, чтобы обнажить медь.Вам решать.

Perfecto!

Сделайте то же самое для всех 4-х изолированных проводов. Медный заземляющий провод уже оголен, так что можете идти.

Задняя часть новой розетки. С каждой стороны по 2 винта для подключения наших проводов. Всего 4. Какая удача, что у нас 4 провода! Провод заземления подключается к зеленому винту внизу.

Немного трудно читать, но на левой стороне написано «горячий провод», а на правой стороне написано «белый провод». Мы поместим черные провода на горячую сторону, а белые провода на левую.

Сначала подсоедините провод заземления к зеленому винту в нижней части розетки. Оберните его вокруг винта и затяните, чтобы зафиксировать провод на месте.

Затем начните прикреплять белые провода. Если вы посмотрите в J-box, вы заметите, что провода собираются попарно - черный и белый вместе, а другой черный и белый вместе.

Убедитесь, что черный провод, который вы надеваете на нижнюю часть, соответствует «паре» с белым проводом, который вы надеваете на нижнюю часть с другой стороны.Они созданы, чтобы быть вместе, так что давайте оставим их такими!

Все 5 проводов подключены - молодец!

Вам нужно снова вставить провода в соединительную коробку, чтобы розетка вошла туда правильно. У вас не должно быть возможности что-либо испортить, поэтому просто раздавите все, пока оно не поместится.

Затем с помощью отвертки Phillips закрепите выпускное отверстие на соединительной коробке сверху и снизу.

Вам нужно поднести металлический каркас розетки вплотную к гипсокартону или соединительной коробке, иначе он будет легко перемещаться и будет казаться неподдерживаемым.Постарайтесь сделать выпускное отверстие как можно более прямым и ровным.

Теперь установите новую крышку. Попытайтесь промыть выпускной патрубок и крышку во время прикручивания, чтобы не было изменения плоскости между ними - это красивый чистый вид.

Вот и все! Нет необходимости слишком сильно затягивать винты на крышке. Они будут деформировать крышку, что нежелательно. Кроме того, я убедился, что прорези на винтах направлены на север / юг. Классно.

Возможно, вы заметили, что установленная мной розетка была розеткой GFCI, что означает, что она защищает вас от замыканий на землю (дисбаланса напряжений).Установка требует использования винтовых шпилек сбоку.

Это стандартная розетка с функцией «quickwire», когда вы можете вставить зачищенный провод прямо в небольшое отверстие, где он будет хорошо контактировать с проводниками. Это круто и очень просто.

Если вы еще этого не сделали, вернитесь к своей главной электрической панели и снова включите выключатель. Подключите лампу к розетке и включите и выключите, убедившись, что она работает правильно. Скрещенные пальцы!

Если возникла проблема, и он не работает должным образом, скорее всего, вы просто перекрестили провод или что-то недостаточно плотно подключили.Снова выключите питание и еще раз взгляните на свою работу.

У меня возникла проблема, когда я установил эту розетку, так как это был GFCI. Верхние винты, в которых подключаются провода, - это то место, где должна подаваться "горячая" мощность основного переменного тока. Поскольку в цепи была еще одна розетка ...

... Я случайно ЭТИ провода положил вверху, а не внизу, куда вы устанавливаете провода для штекеров в серии. Чтобы исправить это, я переключил нижние черные / белые провода на верхние - все отлично работало.

Указания, прилагаемые к розетке GFCI, были достаточно ясными, чтобы объяснить это исправление - я очень верю в соблюдение указаний, особенно когда дело касается электрических работ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
