Как подключиться к СИП под напряжением

Подавляющее большинство работ на линиях электропередач, в том числе смонтированных изолированными проводами, выполняют с отключением напряжения, созданием видимого разрыва токоведущих цепей, да еще и установкой переносного заземления на рабочем месте.

Однако встречается ряд ситуаций, когда требуется выполнить подключение кабельного ввода в дом с опоры линии электропередач, без снятия напряжения и необходимых отключений в комплектной трансформаторной подстанции.

Если ВЛ выполнена проводом СИП, данная задача несколько облегчается. Когда же может понадобиться подключиться к СИП под напряжением:

• от линии питаются ответственные потребители — школа, больница, дома с автономными системами отопления и т.д. Отключение таких потребителей требует долгих согласований или переводов питания на резервное электроснабжение.

• когда ради одного абонента не желательно, или экономически не целесообразно отключать несколько десятков или даже сотен других потребителей. Тем самым вы не допустите большого недоотпуска электроэнергии.

• зачастую встречается ситуация когда человек самостоятельно решает починить контакт на линии (на столбе или фасаде дома) не дожидаясь представителей электросетевой компании.

Типичный случай — отгорает ноль на вводе. Происходит это в выходной день, электрик в другом населенном пункте, КТП на замке. Напряжения дома нет и появляется желание залезть туда куда не нужно.

Делать это категорически запрещено и чревато не только штрафами, но и несчастным случаем.

Никакие деревянные лестницы, резиновые сапоги, садовые перчатки или пальцы обмотанные изолентой вместо диэлектрика, здесь вам не помощники.

Во-первых, такие работы должны делать только квалифицированные электромонтеры с соответствующей группой допуска по электробезопасности и прошедшие специальное обучение.
Во-вторых, когда у вас нет контакта на опоре, то это уже считается работой на высоте. И в этом должны принимать участие минимум два человека с соблюдением отдельных правил.

Правила работы на высоте

скачать

Если на земле напряжение вас может просто «дернуть», то вот на опоре тоже самое приведет к падению с высоты, а это минимум 6 метров! Поэтому данную работу должны выполнять только специалисты.

Работа под напряжением безопаснее?

Есть мнение, подтвержденное многолетней практикой зарубежных компаний, что работы под напряжением в отдельных случаях, даже безопаснее чем с отключением питания. У французских электриков распространена поговорка: «Лучше работать под напряжением, зная об этом, чем без напряжения, полагая что его нет.»

Например если вы работаете в дачном хозяйстве, нет никаких гарантий, что кто-то из нетрезвых садоводов любителей, имеющих минимальные познания в электричестве, не придет на КТП и наплевав на все ваши технические мероприятия, самовольно включит отключенный рубильник.

А еще у очень многих стоят генераторы, которые они тут же запускают как только погаснет свет. И не факт, что при этом напряжение не пойдет в питающую линию.

Работая под напряжением, вы изначально применяете все защитные средства и действуете с максимально осторожностью и безопасностью.

5 правил подключения

• Первое что вы должны запомнить — любые работы для подключения к СИП под напряжением запрещены в дождливую или сырую погоду. Даже имея все средства защиты нельзя выполнять такие работы в дождь, при грозе, тумане, в темное время суток.

• Второе — запрещается работать в одежде с короткими или засученными рукавами, как бы жарко на улице не было. Только спецодежда с термозащитой.

• Использование соединения типа «орех» для подключения кабеля на фронтоне дома не допускается. Их вообще нельзя применять для подключения к СИП на улице. Более подробно об этом можно ознакомиться в статье «Как правильно соединить провода СИП между собой и с медным кабелем». Нужно пользоваться только заводскими прокалывающими зажимами.

• Данную работу можно выполнять только если автоматы питающие дом отключены, то есть вводной кабель или СИП находятся без нагрузки, на холостом ходу, и вся аппаратура после счетчика отключена.

• Вся работа делается строго по технологическим картам и с применением средств защиты:
• технологические карты от Ensto — скачать
• технологические карты от Niled — скачать

Подготовительные работы

Перед началом работы нужно проверить устойчивость и целостность опоры на которую придется подниматься. При подъеме не хватайтесь за повторные заземления или крюки. Работать на опоре с приставных лестниц не рекомендуется, а натягивать провода и вовсе запрещено.

Длина таких лестниц должна быть не более 5 метров, а приставлять ее к столбу можно под углом 60-75 градусов.

Вы просто не сможете при таких условиях комфортно достать до верха опоры. А если потеряете равновесие, за что будете хвататься падая вниз?

Правила работы с приставных лестниц

скачать

Если в самом начале обнаружатся какие-либо повреждения или дефекты на ВЛИ — не надежное крепление крюка, поддерживающего или натяжного зажима, все работы следует немедленно прекратить.

Средства защиты

Вот основной перечень средств защиты которые необходимо иметь при себе для подключения ввода к СИП под напряжением:

• перчатки диэлектрические и рукавицы брезентовые (кожаные)

• хлопчатобумажные перчатки

• указатель напряжения

• инструмент с изолирующими ручками

• защитная маска с каской

• когти, гаффы или лазы монтерские, в зависимости от типа опор

• пояс монтерский

А это инструмент необходимый для подключения и выполнения работы на опоре:

• зажим для СИП прокалывающий с изолированной срывной головкой

  EnstoSicamNiled

  Зажимы Ensto

  Зажимы Sicam

  Зажимы Niled

• веревка 20м (толщина 10мм)

• блочок

• клинья отделительные ST214 — 2шт

• нож электрика с изолированной ручкой

• изолированные ключи с головками для срыва гаек на зажимах

• держатель зажима ST34 (для Ensto)

• аптечка

• лопата, для подкопа основания опоры и проверки надежности ее установки

• прибор для проверки степени загнивания деревянной опоры ПОЗД

Минимальная же комплектация средствами защиты бригады, которая постоянно занимается работами под напряжением выглядит более чем внушительно:

Начало работ под напряжением

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Далее нужно обязательно проверить кабель или СИП который вы подключаете к дому, и убедиться в его исправности.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.

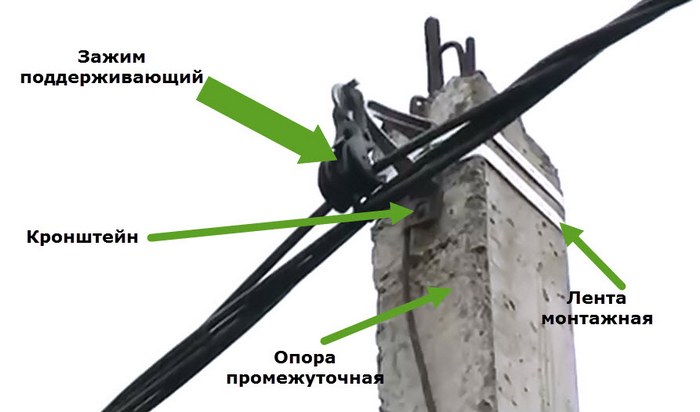

СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

Монтаж ввода

Для подключения нового отпаечного ввода (кабелем или другим проводом СИП, сечением 16мм2), ниже существующей линии устанавливается дополнительный крюк. Делается это с помощью бандажной ленты и скреп.
Очень подробный пошаговый разбор по работе с лентой и инструментом для этого, все ошибки монтажа рассмотрен в статье «Правила и ошибки при работе с бандажной лентой и выбор скреп».

Если на ж/б опоре есть отверстия или стойка изготовлена из дерева — применяют сквозные крюки. Бандажная лента в этом случае не нужна.

В анкерном зажиме закрепляется провод, при этом оставляется запас в виде шлейфа сантиметров 40-60 для подключения к основной магистральной линии. Анкер одевается на кронштейн.

После этого второй член бригады поднимается на фасад дома, натягивает ввод и отмеряет место установки другого анкерного зажима на конце ввода. Затем спустившись, на земле заводит СИП в зажим и крепит его в анкере. После чего закрепляет все на стене дома.

Весь монтаж, включая ввод провода в автомат или распредщиток, нужно выполнить до момента подключения концов на опоре.

Если у вас используется для ввода кабель, то первым делом вы должны его натянуть и закрепить от опоры до здания, использую несущий трос. Дальнейшее подключение происходит аналогично самонесущему проводу.

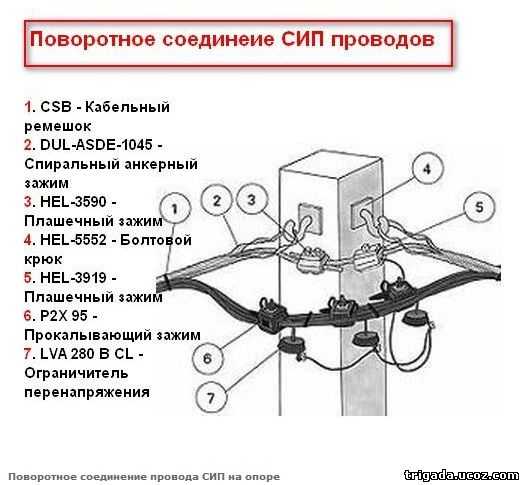

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Подключение СИП провода, простая инструкция

Эта статья будет полезна тем, кто понятия не имеет как подключать СИП провод, и какие для этого нужны материалы. Кажется что все так сложно и непонятно, но на самом деле все очень просто. Мы подготовили этот материал именно для обычных неподготовленных людей, добавили рисунки, на которых все наглядно показано.

Крепление СИП провода к столбу

Для подключения СИП провода на столбе используется крюк для округлых опор (1), который крепится к столбу при помощи бандажной ленты (2) и скрепы (3) с помощью специального инструмента для натяжения бандажной ленты. Если столб квадратный, то просто берем другой крюк, например этот.

Дальше за крюк подвешивается натяжной зажим (5) в котором зажимается провод СИП. Натяжной зажим подбираем исходя из того, что будем подключать СИП проводом — если 3 фазы, то используется зажим для четырехжильного провода, а если 1 фаза, то зажим для двухжильного провода.

Ну и завершающий этап — при помощи ответвительных прокалывающих зажимов (4) подключаем провод СИП к магистральной линии. Подключение происходит путем зажима проводов магистральной линии и линии ответвления в зажиме обычным ключом с головкой до срыва головки зажима. Соответственно, если подключаем 3 фазы, то нужно 4 зажима, а если 1 фаза, то 2. Вот и все, все намного проще, чем казалось.

№	Артикул		Название	Количество
	SICAME	Стандарт
Комплектующие для присоединения 4-х жильным проводом
1	1180250	210009	Крюк для округлых опор	1	шт
2	1180510	210028	Бандажная лента 20х0,7	4	м
3	1180520	210012	Скрепа	2	шт
4	1110110	210014	Ответвительный прокалывающий зажим	4	шт
5	1150150	210004	Натяжной зажим для ответвительных линий	1	шт
Комплектующие для присоединения 2-х жильным проводом
1	1180250	210009	Крюк для округлых опор	1	шт
2	1180510	210028	Бандажная лента 20х0,7	4	м
3	1180520	210012	Скрепа	2	шт
4	1110110	210014	Ответвительный прокалывающий зажим	2	шт
5	1150140	210003	Натяжной зажим для ответвительных линий	1	шт

В таблице есть два столбца материалов первая SICAME — более надежные, но немного дороже, и Стандарт — эконом вариант, выбор за вами.

Подключение к неизолированной линии

В этом примере разница в сравнение с первым примером только в ответвительных прокалывающих зажимах (1). Тут они немного отличаются. В первом примере подключение было к изолированной линии, а здесь неизолированная линия, поэтому зажимы другие.

В остальном все тоже — если подключаем 1 фазу берем два зажима (1) и натяжной зажим (2) для двухжильного провода, а если нужно подключить 3 фазы, потребуется четыре зажима (1) и натяжной зажим (2) для четырехжильного провода.

Пример крепления натяжного зажима приведен как вариант. Если нет возможности прикрепить его как показано на рисунке, то можно его прикрепить как в первом примере с помощью крюка и бандажной ленты.

№	Артикул		Название	Количество
	SICAME	Стандарт
Комплектующие для присоединения 4-х жильным проводом
1	1110510	210146	Ответвительный прокалывающий зажим	4	шт
2	1150150	210004	Натяжной зажим для ответвительных линий	1	шт
Комплектующие для присоединения 2-х жильным проводом
1	1110510	210146	Ответвительный прокалывающий зажим	2	шт
2	1150140	210003	Натяжной зажим для ответвительных линий	1	шт

Крепление СИП провода к стене здания

Тут тоже все просто. С помощью анкеров к стене крепится крюк для плоских поверхностей (1) к которому подвешивается натяжной зажим для ответвительных линий (2) для 2-х или 4-х жильного провода в зависимость от того какой необходимо подключить провод СИП.

Сам провод крепится к фасаду при помощи фасадных кронштейнов (3) и заводится в место ввода. Количество фасадных кронштейнов подбирается в зависимости от того на какое расстояние необходимо провести провод СИП по фасаду чтоб его подключить, примерно рассчитывается 1 кронштейн на 70 см.

№	Артикул		Название	Количество
	SICAME	Стандарт
Комплектующие для присоединения 4-х жильным проводом
1	1180210	210010	Крюк для плоских поверхностей	1	шт
2	1150150	210004	Натяжной зажим для ответвительных линий	1	шт
3	1170310		Фасадный кронштейн	N	шт
Комплектующие для присоединения 2-х жильным проводом
1	1180210	210010	Крюк для плоских поверхностей	1	шт
2	1150140	210003	Натяжной зажим для ответвительных линий	1	шт
3	1170310		Фасадный кронштейн	N	шт

Подключение уличного светильника к СИП проводу

Для подключения уличного светильника к СИП проводу понадобится два ответвительных прокалывающих зажима (1). Подключение проводим путем зажима проводов магистральной линии и проводов светильника в зажиме обычным ключом с головкой до срыва головки зажима. Если магистральная линия неизолированная, то ответвительные прокалывающие зажимы нужны такие как во втором примере, где выполнялось подключение к неизолированной линии.

№	Артикул		Название	Количество
	SICAME	Стандарт
1	1110120	210013	Ответвительный прокалывающий зажим	2	шт

Ну и для наглядности вот простое и доходчивое видео о монтаже СИП кабеля от столба к дому, смотрим.
