Как подключить провода в распределительной коробке? Наглядные схемы — Вызов электрика на дом СПб | Услуги электрика

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам, из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Порядок установки распределительной коробки

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электромонтажа гласит так: от распределительного щита нужно прокладывать кабель для освещения — 3х1.5, для розеток провод — 3х2.5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

Подключение проводов без заземления (РЕ)

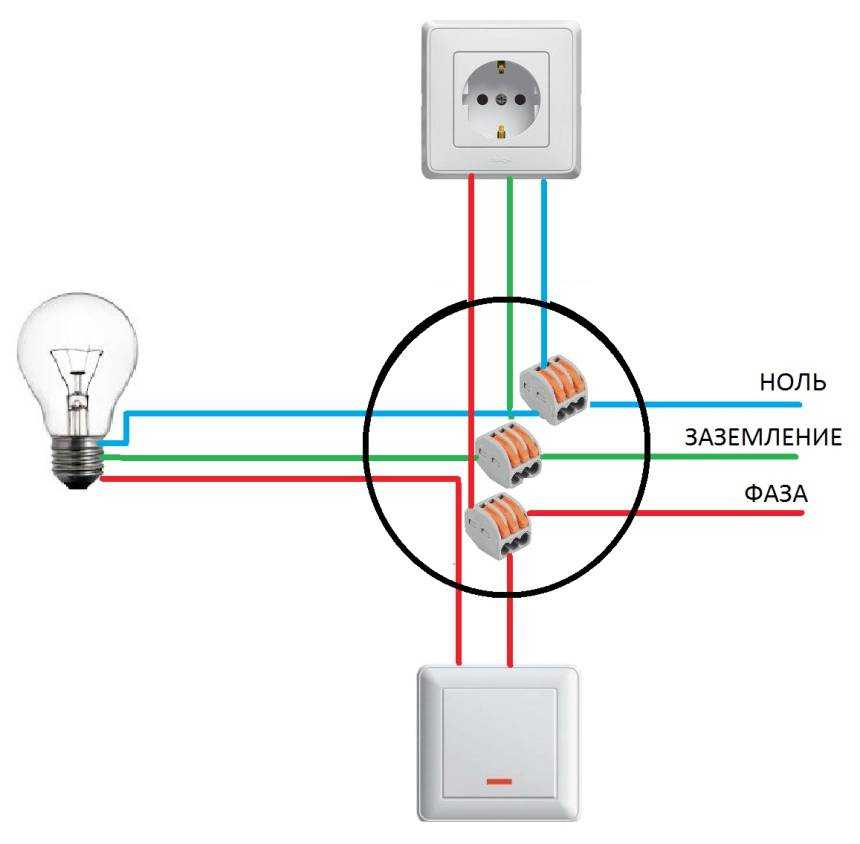

Подключение проводов с заземлением (РЕ)

Схема в распределительной коробке, двух светильников

Схема в распределительной коробке, двух светильников и группа розеток

Источник: http://electric-tolk.ru

Соединение проводов в распределительной коробке: схема, скрутка и спайка

Соединение проводов в распределительной коробке требует от мастера соблюдения всех условий. В случае неверного подключения под угрозой находятся не только бытовые устройства, но и безопасность жилья. Существуют правила и нормы, которых нужно придерживаться при подсоединении проводников в распределительной коробке.

Содержание

Для чего нужна распределительная коробка
Способы соединения проводников
Клеммные колодки
Клеммы Wago
Самоизолирующие зажимы (СИЗ)
Опрессовка гильзами
Пайка
Скрутка
Зажим типа «орех»
Болтовое соединение
Стыковка жил с разными сечениями
Проведение работ в земле и воде
Основные схемы расключения
Подключение розеточной группы
Подключение однокнопочного выключателя
Подключение двухкнопочного выключателя

Для чего нужна распределительная коробка

Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
Систематизированность коммутации.
Простота профилактического осмотра.
Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Способы соединения проводников

Способы соединения проводов

Есть несколько видов создания контакта проводников в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, числа проводов, сечения соединяемых кабелей.

Наиболее распространенные способы соединения:

клеммники;
пружинные клеммы wago;
самоизолирующие зажимы;
скрутка;
опрессовка;
пайка;
зажим типа «орех»;
болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Это небезопасно для жилья.

Клеммные колодки

Соединение проводов при помощи клеммных колодок

Под клеммами понимают изделия из пластика с внутренней латунной втулкой с винтами по обе стороны. В эти места вставляются проводники и плотно фиксируются. Способ является весьма распространенным при соединении проводов в распределительной коробке.

Преимущества:

разные диаметры входных отверстий;
низкая стоимость;
надежность;
простота и удобство монтажа;
возможность соединения меди и алюминия.

Недостатки:

низкое качество самого изделия;
можно собрать только два провод;
риск разрыва тонких жил.

Для более надежной фиксации многожильных проводов применяются другие способы.

Клеммы Wago

Клеммы Wago в распределительной коробке

Колодки wago представляют собой пружинный механизм. Они являются самыми популярными устройствами для создания контакта. По сравнению со стандартными клеммниками стыковка происходит при помощи рычажка. Он позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищается от изоляции. Затем жилы вставляются в отверстие.

Плюсы:

возможность соединения разнородных материалов – например, алюминиевого и медного проводов;
стыковка нескольких жил сразу;
не повреждаются тонкие жилы;
небольшие размеры;
легко делать установку;
надежность крепления;
возможность установки индикатора для контроля состояния электрической сети.

К недостаткам изделий Wago можно отнести только высокую стоимость.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

низкая цена;
негорючий пластик;
легкость монтажа;
широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

высокое качество и надежность сборки;
невысокая стоимость.

Недостатки опрессовки:

одноразовое крепление;
необходимость приобретения специальных дорогостоящих инструментов;
для обжимки меди и алюминия требуется специальная гильза.

Опрессовка отличается высокой трудоемкостью и требует от мастера наличия определенных навыков.

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

Требуется профессиональный инструмент, с которым мастер должен уметь работать.
Высокие трудозатраты.
Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка. Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом.

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа «Орех»

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

низкая стоимость;
простота установки;
соединение разных металлов;
качественная изоляция.

К недостаткам «Ореха» можно отнести ослабление контакта со временем и необходимость его подтягивания. Также зажим отличается крупными размерами, из-за чего его неудобно монтировать в распределительной коробке.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

стоимость;
простота установки;
можно соединять медь и алюминий.

Недостатки:

низкое качество фиксации;
необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Стыковка жил с разными сечениями

При соединении проводов с разным сечением используют клеммники Wago

Кабельная продукция выпускается с разным сечением. Чем больше площадь проводника, тем большую нагрузку он может выдержать. Для контакта двух проводов с разным сечением используют клеммные колодки wago. Если проводники выполнены из разных материалов, то потребуется специальная колодка, внутри которой нанесен специальный состав, оберегающий контакт от окисления. Также жилы разных размеров можно закрепить пайкой.

Проведение работ в земле и воде

Необходимость установки проводов в подземных или подводных условиях возникает довольно редко. В этих случаях нужно придерживаться определенных условий, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки — погружного насоса. Тогда концы проводников запаиваются и обрабатываются изоляцией. Сверху нужно надеть термоусадочную трубку. В случае соблюдения рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электропровод прокладывается в земле, используется такой же способ защиты. Но если требуется сделать еще более безопасное соединение, можно прижать концы кабеля клеммной колодкой.

Соединительная коробка для проводов должна быть герметичной. Дополнительно она заливается силиконом. Для защиты от грызунов провода можно проложить в прочной трубке или кабеле.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

Сколько стоит установка распределительной коробки? (2023)

Написано

Кристен Крамер

5 апреля, 2023

Проверка по фактам

Tom Grupa

Стоимость установки Junction

Стоимость установки Jounct Box $ 100 до 300 долларов для частей

. , в зависимости от места установки, доступности и размера электрической коробки, материала и внутренних или наружных характеристик. Пластиковые распределительные коробки для внутренней проводки стоят На 50-80% меньше, чем у металлических ящиков , но менее долговечны.

Средняя стоимость установки распределительной коробки
Средняя стоимость по стране	200 долларов
Минимальная стоимость	50 долларов
Максимальная стоимость	1200 долларов
Средний диапазон	от 100 до 300 долларов

Данные о затратах получены из затрат на исследования и проекты, о которых сообщают члены HomeGuide.

Сращенные провода должны быть размещены в распределительной коробке в соответствии с Национальным электротехническим кодексом (NEC).
Установка распределительной коробки обычно является частью более крупного электротехнического проекта, такого как установка нового выключателя света или подключение нового потолочного вентилятора.

Разбивка затрат на установку распределительной коробки

Факторы стоимости установки распределительной коробки
Коэффициент	Средняя стоимость (в помещении)	Средняя стоимость (вне помещения)
Распределительная коробка и расходные материалы	10–130 долл. США	70–450 долларов
Монтажные работы	90–170 долл. США	380–450 долларов
Общая стоимость установки	100–300 долл. США	450–900 долларов

На стоимость установки электрической распределительной коробки влияют следующие факторы:

Металл против пластика – Пластиковые коробки стоят дешевле всего, но их можно использовать только с неметаллическим кабелем. Металлические ящики более прочны и более устойчивы к ударам и температурам.
Доступность – Затраты на оплату труда увеличиваются при установке в труднодоступных местах, таких как узкие чердачные помещения.
Место установки – Распределительные коробки под полом обычно стоят дороже, чем коробки на стойках.
Внутренние и наружные – Распределительные коробки для установки вне помещений стоят на 40–80 % дороже, чем коробки для установки внутри помещений, поскольку они должны быть защищены от атмосферных воздействий. Кроме того, установка наружной коробки обычно занимает больше времени, что увеличивает трудозатраты.
Количество коробок — Электрики обычно взимают меньшую плату за коробку при одновременной установке нескольких распределительных коробок в рамках более крупного электротехнического проекта.
Проект по электроснабжению . Для удлинения проводки для установки нового выключателя света, потолочного вентилятора, электроприбора или люстры обычно требуется как минимум одна распределительная коробка. Электрики включают стоимость распределительной коробки в смету проекта.
- Выключатель света – Установка выключателя света стоит
  от 100 до 300 долларов . Замена существующего выключателя света стоит от 50 до 250 долларов .
- Потолочный вентилятор – Установка потолочного вентилятора стоит от 150 до 350 долларов США , включая вентилятор и работу.
- Люстра – Установка люстры стоит от 220 до 3400 долларов за работу и саму люстру.

Стоимость материалов для распределительной коробки

Стоимость соединительной коробки составляет от 10 до 450 долларов только за деталь, в зависимости от размера, материала и защищенности коробки от атмосферных воздействий. Стоимость пластиковых распределительных коробок на 50–80 % меньше, чем у металлических коробок , но они менее долговечны. Большие коробки размером 12 x 12 дюймов стоят в три-пять раз дороже, чем маленькие коробки размером 4 x 4 дюйма.

Цены на соединительные коробки
Тип	Средняя стоимость*	Использовать, когда
Пластиковая распределительная коробка для установки внутри помещений	10–130 долларов	Неметаллические (NM) кабели прокладываются внутри или снаружи коробки.
Металлическая внутренняя распределительная коробка	50–220 долларов	Металлический кабелепровод или кабель в металлической оболочке входит или выходит из коробки. Ящик находится в недостроенном подвале или другом открытом внутреннем пространстве.
Металлическая атмосферостойкая распределительная коробка	70–450 долларов	Ящик находится на улице. Коробка установлена в гараже.

*Не включая установку.

Стоимость работ по установке распределительной коробки

Электрики берут от 50 до 130 долларов в час за работу по установке распределительной коробки, в зависимости от их местонахождения и опыта. Большинство электриков также взимают плату за поездку от 100 до 200 долларов США.0018 , который обычно применяется к первому часу.

Распределительная коробка с разъемами для электропроводки.
Что такое распределительная коробка?
Распределительная коробка представляет собой пластиковую или металлическую электрическую коробку, используемую для сращивания проводов. Распределительная коробка защищает проводные соединения от элементов, позволяет безопасно разделять цепи и разветвлять их в других направлениях, а также предоставляет электрикам легкий доступ для ремонта или добавления.
Распределительные коробки повышают безопасность, предотвращая поражение электрическим током и удерживая искры для предотвращения электрического возгорания. В соответствии с Национальным электротехническим кодексом (NEC) металлические распределительные коробки должны быть заземлены, в то время как распределительные коробки из непроводящего пластика не требуют заземления.
В распределительной коробке размещаются только места сращивания проводов, в то время как в других типах электрических коробок размещаются розетки, выключатели или светильники.
Когда необходимо установить распределительную коробку?
Всякий раз, когда вы сращиваете провода вместе, вы должны установить распределительную коробку для сращивания в соответствии с Национальным электротехническим кодексом (NEC).
Никогда не сращивайте провода без установки распределительной коробки. Это опасно и может привести к поражению электрическим током или смертельному исходу.
Можно ли использовать соединительную коробку для удлинения проводки?
Да, распределительная коробка специально предназначена для удлинения проводки. Если существующая проводка не достигает предполагаемой розетки или приспособления, электрики соединяют удлинительный провод, чтобы увеличить длину, и устанавливают распределительную коробку, чтобы сдержать место соединения.
Сколько распределительных коробок на цепь?
Количество распределительных коробок на цепь не ограничено. Однако размер коробки определяет количество соединений, которые она может содержать, согласно Национальному электрическому кодексу. На многих распределительных коробках указан их максимальный объем.
Должен ли быть доступ к соединительным коробкам? Вы можете похоронить или спрятать их?
Распределительные коробки должны быть легко доступны, а крышка должна быть полностью открыта в соответствии с Национальным электротехническим кодексом. Вы не можете использовать гипсокартон над распределительной коробкой, так как это может привести к пожару и помешает электрику получить доступ к коробке, не разрезая гипсокартон.
Распределительную коробку можно закопать под землю, если она окружена материалом, одобренным NEC, но крышка должна оставаться открытой и легко доступной.
Получение оценок от электриков
Прежде чем нанимать ближайшую к вам службу по ремонту электрооборудования, обязательно:
Получите три оценки для сравнения.
Прочитайте их отзывы на HomeGuide и Google.
Наймите лицензированного, связанного и застрахованного электрика, который занимается бизнесом более 5 лет.
Не выбирайте самую низкую цену, так как это может пострадать.
Получите подробный контракт, смету и гарантию в письменном виде до начала работ.
Никогда не платите полностью до завершения проекта.
Вопросы, которые нужно задать
Как долго вы занимаетесь бизнесом?
У вас есть лицензия, залог и страховка?
Можете ли вы предоставить местные рекомендации с контактной информацией?
Требуется ли для проекта разрешение? Если да, включает ли смета все сборы за разрешение?
Какие дополнительные расходы мне следует ожидать?
Сколько времени займет установка?
Предоставляете ли вы гарантию? Если да, то что он охватывает?
Как подключить электрические провода в распределительной коробке в блоге Бенни Коронадо
Как подключить электрические провода в распределительной коробке в блоге Бенни Коронадо
Как соединить электрические провода в распределительной коробке . Поместите два зачищенных 1/2. Другой вариант — блок ilsco mac.
Схема подключения электрической распределительной коробки Установка встроенного освещения — изображение предоставлено: s10-wiring-diagram.blogspot.com
Правило прекрасно демонстрируют настенные выключатели. Web при сращивании проводов необходима доступная электрическая распределительная коробка, чтобы заключить сращенные провода, поэтому торговое название — электрический корпус. Провода 8-го калибра часто используются для .

Схема подключения электрической распределительной коробки Установка встроенного освещения
Паутина вот шаг к подключению водонагревателя. Подключите заземляющий провод к заземляющему или нейтральному стержню, в зависимости от того, какой из них у вас есть. Скрутите провода вместе с помощью плоскогубцев. Сеть держите провода за изоляцию между большим и указательным пальцами.
изображение предоставлено: gramwir. blogspot.com
Как соединить электрические провода в распределительной коробке — Выберите идеальную распределительную коробку. Web при сращивании проводов необходима доступная электрическая распределительная коробка, чтобы заключить сращенные провода, поэтому торговое название — электрический корпус. Как подключить электрические провода в распределительной коробке.
изображение предоставлено: www.lightwiring.co.uk
Как соединить электрические провода в распределительной коробке — Выключите основное питание. Провода 8-го калибра часто используются для . Как подключить электрические провода в распределительной коробке.
изображение предоставлено: www.diydoctor.org.uk
Как соединить электрические провода в распределительной коробке — В соответствии со статьей 334.
