Самостоятельное подключение люстры к проводам

Многие жильцы частных домов или квартир не имеют четкого представления об устройстве внутренней проводки и не знают, как подключить люстру к проводам. Пусть работа не требует обязательного вмешательства электриков, все же она характеризуется собственными спецификами, которые необходимо учитывать. Верной последовательности подключения стоит уделить особое внимание, ведь от этого зависит безопасность хозяев, а также уют и комфорт проживания.

Прибор подключается к электросети, неправильное обращение с которой чревато опасностью возникновения замыкания или даже пожара. Классические вариации изделий доступны для самостоятельной установки каждому, а при подключении высокотехнологичных сложноустроенных моделей не обойтись без помощи специалиста в подключении люстры. Чтобы повесить люстру своими руками, нужно учесть основные правила работы с электричеством и принять меры безопасности.

Бытовая коммутация состоит из двух элементов (фазовый и нулевой провод). При постройке жилища также предусматривается заземляющий контур, в условиях современности он приобретает особую необходимость. Третий контакт напрямую подключен к шине заземления. Однофазная электросеть характеризуется стандартизированной цветовой маркировкой, где:

Однофазная электросеть характеризуется стандартизированной цветовой маркировкой, где

ноль – синий или голубой;

фаза – зеленый или желтый;

заземление – коричневый (или другие темные оттенки).

Если обмотка нуля и фазы не вызывает вопросов, то земля может быть выполнена в различных оттенках. Чтобы подключить проводку люстры, необходимо понимать назначение контактов в кабеле. В некоторых случаях фаза представляется несколькими проводками, которые могут быть однотонными или различаться. Они применяются для смены режимов работы осветительных приборов. Маркировка существенно облегчает вывод устройств к сети, однако такие нормы соблюдаются далеко не всегда.

Проверка фазы

Стандартные условия подключения люстры с двумя проводами предполагают наличие кабеля в потолочном отверстии, внутри которого расположены контакты. Ноль выводится на распределительный ящик, а фаза подведена к выключателю. Выполнить прозвонку можно с помощью индикаторов. Это может быть специальной конструкции отвертка со светодиодом или же предназначенные для таких целей устройства, определяющие величину фазового напряжения.

На первом этапе осуществляется зачистка контактов от окиси и изоляции, обязательно требуется обесточить помещение или все жилище для безопасной работы. Зачищенные провода разводят в стороны, чтобы предотвратить короткое замыкание, после чего напряжение снова подается в сеть. Рубильник приводят в выключенное состояние, приборами измеряется фаза, ни один из контактов показать ее не должен, иначе это свидетельствует о прерывании нуля на выключателе. Маловероятно, что получится устранить неисправность, но стоит учитывать эту особенность в дальнейшей работе.

Дополнительные провода

Прозвонка перед подключением люстры с тремя проводами выполняется аналогично вышеуказанной системе. Количество фазных контактов под потолком приравнивается к числу выключателей или рубильников, расположенных на нем. Здесь рекомендуется отметить проводку соответственно каждому положению выключателя, иначе появляется вероятность ошибки.

Проверка осуществляется даже в тех случаях, когда цветовая маркировка присутствует изначально. Так можно застраховать себя и свою семью от возможных ошибок электрика, который занимался монтажом системы в прошлом. После выявления фазы домашней электросети можно приступать к дальнейшим шагам по установке.

Установка не вызовет никаких проблем, если устройство рассчитано на 1-3 рожка, когда не предусмотрено дополнительных проводов. Конструкция светильника предполагает наличие двух контактных групп (ноль и фаза), выходящих из корпуса. Земля зачастую выводится на внутреннюю часть металлической оболочки. Подключение пятирожковой люстры будет выполняться немного дольше из-за увеличенного числа контактов. Нулевые провода собираются в единую связку, а фаза подключается соответственно числу выключателей.

Выходящие из осветительного прибора группы контактов обозначены производителем, коммутация не должна вызвать проблем. Независимо от количества рожков рекомендуется пропаять связки, поместить их в колодку клеммного винтового типа. Возникновение сложностей при монтаже нередко связано с конструкцией светильника, которая не позволяет сразу определить назначение проводков. В таких случаях поможет та же прозвонка, осуществляемая мультитестером.

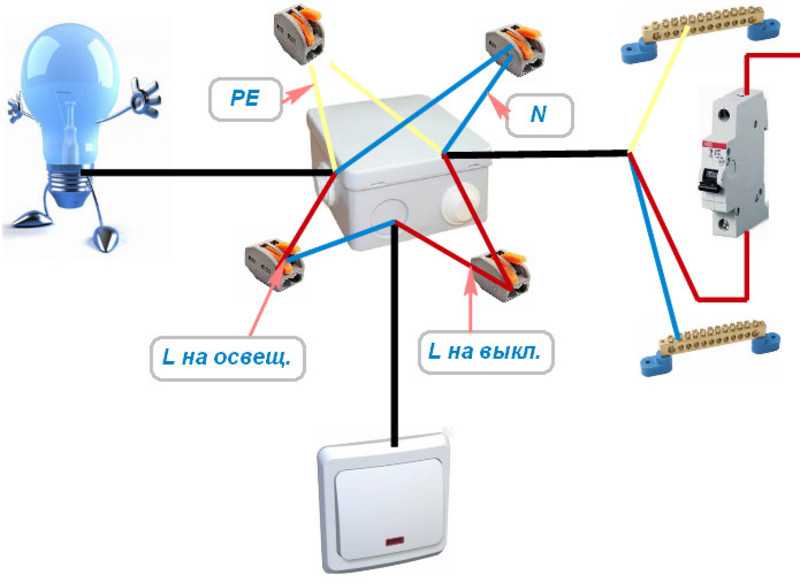

Подключение люстры к выключателям

Чтобы подключить люстру на 5 лампочек, необходимо последовательно вкручивать лампы накаливания и на практике определить связку рожков и контактов, затем выполняется разделение последних на группы. Одинарный выключатель всегда должен быть подведен к фазе, позволяя размыкать цепь. Включенное положение рубильника зажигает все лампочки в рожках. Зачастую такая схема применяется в случаях, когда в потолке расположены только два провода. Если на первичных этапах была определена фаза, то достаточно просто завести ее в разрыв рубильника.

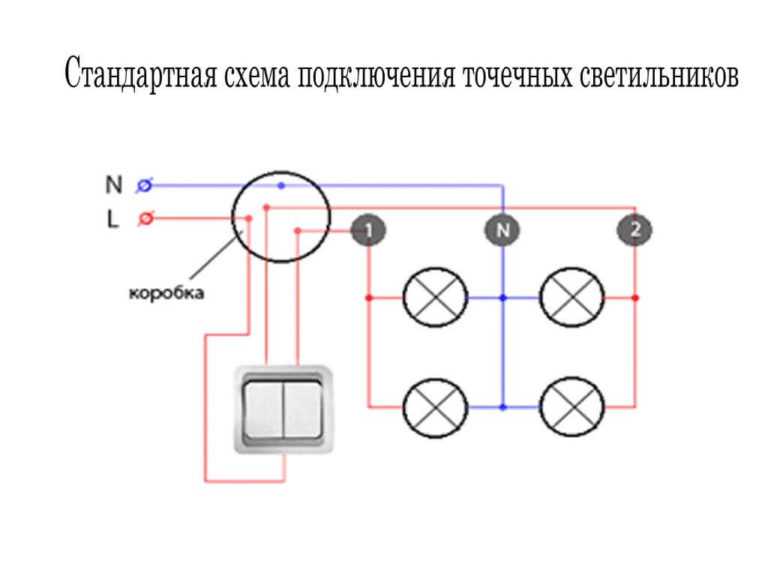

Двухклавишный выключатель несколько осложнит установку из-за наличия двух фазных подгрупп в светильнике. Их ввод осуществляется аналогично указанной системе, однако такая конструкция оснащена двойным выходом, который необходимо подвести к контактам из потолка соответственно подгруппам ламп.

Правила подключения люстры в зависимости от типа

Нынешние общепринятые нормативы гласят, что применяющиеся в процессе электромонтажа провода должны состоять из меди. Ранее использовалась алюминиевая проводка, однако сейчас появился запрет на ее эксплуатацию из-за свойств материала, который способен с годами менять характеристики. Подключение люстры на 3 провода осуществляется в соответствии с нормами пожарной безопасности, а структура алюминия не гарантирует стабильность соединения.

Существуют несколько типов подведения контактов

• скрытый;


• открытый;


• с применением электромонтажного короба.

Именно поэтому полезно располагать информацией о механических свойствах кабеля. Многожильные провода показывают эффективность при открытом типе монтажа, цельный кабель предназначен для внутристенной прокладки. Определенная степень жесткости позволяет добиться экономичности во время установки./p>

Подключение галогеновой люстры

Подключение люстры на 6 лампочек галогенового типа характеризуется наличием некоторого ряда особенностей, которые необходимо учитывать при оборудовании помещения таким источником освещения. Галогенные лампы радикально меняют представление владельцев жилища о возможностях света, позволяют воплощать самые смелые дизайнерские идеи. Главное условие их работы заключается в специальной системе подачи напряжения.

Подключение к стандартной электросети на 220В исключается. Функционирование галогена обеспечивается путем применения электрических трансформаторов с подачей в 6, 12 и 24В. Величина зависит от характеристик лампочек. Распространенность подобных источников освещения обусловлена безопасностью эксплуатации в условиях повышенной влажности, подключение люстры своими руками требует специальных знаний.

Понижающие трансформаторы и самостоятельное подключение люстры

В классическую комплектацию галогенных подвесных источников освещения входят:

• декоративный корпус;


• отражатели из пластмассы или стекла;


• лампочки;


• понижающий трансформатор (один или несколько).

Для подключения люстры на 4 провода необходимо установить понижающие трансформаторы между источником света непосредственно и распределительной электрической коробкой. Фаза и ноль одной лампы подключаются к устройству, из которого нулевой контакт выходит в общую систему, а фаза направляется к рубильнику./p>

Схемы подведения нескольких рожков включают в себя использование клеммных колод, помогающих сгруппировать контакты перед подсоединением к трансформатору. Дальнейшее подключение выполняется аналогично первому варианту, останется лишь верно распределить провода в коробке. Не рекомендуется устанавливать коммутирующий центр над подвесным потолком, если возникнут неполадки, придется демонтировать конструкцию.

Монтаж люстры с пультовым управлением

Чтобы установить люстру своими руками, которая укомплектована пультом управления, нужно вмонтировать специальный контролирующий блок, он поставляется вместе с покупкой. Аналогичный способ подключения избавит от сложностей. Устройство подсоединяется к потолочным проводникам и изделию непосредственно, ноль и фаза подключаются к однотипным элементам, которые обеспечивают эффективную работу устройства. Блок управления оснащен антенной, которую не стоит никуда подключать, она функционирует от напряжения в уже подсоединенной проводке, обеспечивает удаленный доступ.

Из всего этого следует, что повесить люстру самостоятельно может любой желающий, для этого не требуется наличие специфических навыков или образования. Нужно лишь разобраться в особенностях домашней электрической цепи и ознакомиться с основными правилами работы, которые не только обезопасят установку, но и послужат основой длительной службы оборудования и прочих устройств на долгие годы.

Особенности подключения люстры

Существенная часть светильников и прочих бытовых приборов производится в Китае, широкий ассортимент и доступная цена повышают популярность таких устройств. Однако сомнительное качество производства может вызвать немало проблем в будущем, поэтому настоятельно рекомендуется лично проверять технические характеристики.

Сначала определяется целостность изоляции, если скрутить провода и подвести к корпусу, тестер не должен ничего показывать. Наличие на мультиметре показаний гласит о необходимости замены поврежденной или некачественной проводки.

Затем необходимо проверить рожки на работоспособность. Каждый из двух проводов, которые идут к рожку, прозваниваются устройством. По стандарту на табло должно высветиться короткое замыкание (КЗ) или знак бесконечности. Если изделие соответствует нормам, то можно приступать к группированию контактов.

Предотвратить возникновение неполадок и прочих последствий можно путем соблюдения некоторых правил:

• При подключении люстры на 2 провода контакты от лампочек к ограничителю не должны быть длиннее двух метров. Обильное количество проводника вызовет существенные потери, лампы будут гореть тускло.
• Не рекомендуется ограничивать трансформатор в естественной вентиляции, устанавливать его в плотных полостях, препятствующих циркуляции воздуха. Устройство легко может перегреться.

Подключение ламп люстры выполняется параллельным способом. Здесь нужно внимательно ознакомиться с характеристиками понижающего напряжение устройства, ему свойственно иметь ограничение максимального количества одновременно подсоединенных лампочек. Потребление мощности сверх нормы приведет к неэффективной работе источников света, они будут гореть лишь наполовину. Систематическая перегрузка элемента станет причиной его выхода из строя.

• Какая может быть мощность светодиодной ленты и как выбрать вариант
• Купольная камера видеонаблюдения: что это, особенности, виды и как выбрать

Как подключить розетку к существующей проводке: фото и видео инструкция

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Реклама

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

Содержание

• 1 Устройство розетки
• 2 Распространенные виды розеток
• 3 Способ установки проводки и розетки
• 4 Тип подключения
• 5 На какой высоте устанавливать розетки
• 6 Процесс установки
  • 6.1 Этап первый: подготовительные работы
  • 6.2 Этап второй: подсоединение проводов к розетке
  • 6.3 Этап третий: подключаем розетку
• 7 Заключение

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

• корпус;
• фазный и нулевой контакты, в которые и включается вилка;
• клеммы для подсоединения проводов электросети;
• заземляющий контакт;
• подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

Поэтому:

• Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
• В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
• Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
• Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
• Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 Изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в основном стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности – не требуются никакие инструменты, кроме рулона изоленты.

Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Пайка, являющаяся естественным продолжением скручивания и ленты, представляет собой безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

См. также: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить прочное паяное соединение и как его сделать.

Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 Изображения

Кроме того, место пайки должно быть прочным – хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов соблюдайте следующие рекомендации:

1. Надежно скрутите провод – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая надежность паяного соединения с простотой использования скручивания и ленты, термоусадочный стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость: вам не только понадобится специальный термофен, но и сами соединители стоят гораздо больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимное стыковое соединение

Для чего-то, что обладает прочностью припоя, но не нагревается, подойдет обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связано: Не выбрасывайте, перепрофилируйте: крутые идеи «сделай сам» из старых кабелей и проводов

5.

Клеммные колодки

Один из самых быстрых и громоздких способов сращивания проводов. Клеммная колодка обеспечивает гибкое соединение без использования каких-либо специальных инструментов. . Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки образуют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти блоки являются прекрасным выбором для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

Как подключить проводку вашей новой автомобильной стереосистемы

от компании Crutchfield’s

Поглощение шоссе с четкостью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте

• Начал работать в компании Crutchfield в 1999 г.
• Присоединился к команде авторов Crutchfield в 2001 г.0034
• Получение сертификата MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций автомобильной аудиосистемы
• Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
• Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Другие работы Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Как собрать корпус сабвуфера

Что означают классы водонепроницаемости IP?

Видео: Устройство для установки автомобильной стереосистемы со скидкой

Практическое занятие с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Первым шагом к установке новой автомобильной стереосистемы является подключение жгута проводов стереосистемы к переходнику, который будет подключаться в вашу машину. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.

Как соединить два провода

В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.

Пайка двух проводов

Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.

Использование коннекторов Posi-Products

Коннекторы Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.

Обжим проводов

Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!

---

Как подключиться к существующим проводам

Иногда необходимо подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.

Врезка с помощью соединителей Posi-Tap

Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для надежного врезки в другой провод.

Врезка с помощью пайки

Пайка — это старый способ выполнить работу, и вот секрет правильной пайки врезного соединения.

Т-образное соединение (без пайки)

Т-образное соединение, также называемое «механическим» соединением, представляет собой способ создания прочного соединения с использованием только самих проводов. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.

---

Позвольте нам сделать это за вас — Crutchfield ReadyHarness

Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.

Между тем, вы можете узнать больше об этом процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.

Установите как профессионал

Два пучка проводов могут испугать, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз.
