Устройство и схема подключения розетки со встроенным УЗО

Устройства защитного отключения недавно вошли в широкий обиход, что обусловлено возросшим количеством бытовых приборов. Но не всегда у жильцов есть желание подключать всю квартиру к этому оборудованию из-за возможного ложного срабатывания.

Именно поэтому популярна обычная розетка с УЗО, в которую можно подключить лишь один потенциально опасный прибор: стиральную машинку, душевую кабинку, посудомойку. Все о принципе работы, конструктивных особенностях и видах прибора защиты вы узнаете из предложенной нами статьи. У нас найдете ценные советы по установке.

Содержание статьи:

• Актуальность электророзеток с УЗО
• Внутренняя схема устройства
• Возможные конструкционные варианты
• Схемы подключения розеток с УЗО
  • Единственная розетка с заземлением
  • Система подключения розетки через дифавтомат
  • Одноуровневая система нескольких розеток
  • Нерекомендованная схема без заземления
• Характеристики розеток с УЗО
  • Преимущества комбинированных устройств
  • Недостатки совмещения розетки и УЗО
• Правила подключения к сети
• Советы по выбору подходящей модели
• Выводы и полезное видео по теме

Актуальность электророзеток с УЗО

Более 40% пожаров возникает из-за неисправной электропроводки, тысячи людей в год гибнут в домашних условиях от поражения током. Эти печальные случаи могли бы не произойти, если бы электрическая цепь была под контролем .

Это устройство мониторит разницу между токами нуля и фазы, и в случае их существенного отличия отключает электропитание нагрузки.

Порог тока для неотпускания провода мышцами человека составляет 10 мА, поэтому розетка с УЗО должна обеспечивать четкое определение его уровня и срабатывание защиты. Автоматика устройства рассчитана таким образом, что при касании оголенного провода под напряжением человек даже не успевает ощутить удар током – устройство отключает электропитание практически мгновенно.

При установке УЗО в доме нужно быть уверенным в отсутствии утечек тока внутри стен, иначе устройство просто не будет включаться

Пробой неисправной проводки внутри стен может длительное время быть невидимым и не приводить к пожароопасной ситуации. Но со временем изоляция провода истончается и ток увеличивается, что может стать причиной пожара. УЗО определяет проблему задолго до нагрева кабеля и отключает его от сети.

При скрытом пробое изоляции внутри стен страдает и кошелек пользователя. Ведь фактически электроэнергия расходуется на нагрев бетонных плит и штукатурки. Поэтому является отличным способом повысить электробезопасность жилья и его жителей, а также предупредить излишние затраты на оплату света.

Внутренняя схема устройства

В основе устройства защитного отключения лежит дифференциальный трансформатор, представляющий собой тороидальный сердечник с обмотками. Именно он ответственен за определение тока утечки, возникновение которого приводит к срабатыванию электромагнитного реле.

Отключение активной нагрузки должно происходит максимум за 30 мс, хотя существуют модели, которые рассчитаны на пороговое значение в 10 мс.

Для бытовых целей выпускаются преимущественно розетки с электромеханическим УЗО, для срабатывания которого не нужно обязательное дополнительное питание

Аппарат УЗО для розетки имеет специальную конструкцию, которая позволяет всему оборудованию вмещаться в . Миниатюризация компонентов сказывается и на стоимости: при покупке составляющих аппарата отдельно их цена будет минимум в три раза ниже.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

• модуль, встраиваемый в подрозетник;
• моноблочный переходник, вставляемый в простую розетку;
• модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Схемы подключения розеток с УЗО

Способы подключения розеток со встроенным УЗО могут быть разными. Они зависят от количества подключаемых устройств, расположения проводов и наличия шины заземления. Важно подключить розетки в доме так, чтобы обеспечить максимальную безопасность жильцов и соблюсти все электротехнические нормы.

Единственная розетка с заземлением

Наиболее простая схема встраивания розетки с УЗО в домашнюю электросеть включает всего лишь одно устройство. К нему подходит не только фаза и ноль, но и провод заземления. Такая схема позволяет обеспечить двойную защиту человека.

Схема с единственной розеткой является наиболее простой и дешевой. При необходимости в неё через удлинитель можно подключить любую бытовую технику

Заземление служит пассивным способом обезопасить человека от удара током при контакте находящимся под напряжением бытовым прибором. При этом основной поток электронов уходит в землю, но человек все равно подвергается опасности. А устройство защитного отключения позволяет исключить практически все риски для здоровья в вышеописанной ситуации.

Главным достоинством является возможность для тока беспроблемно стекать в землю, что приведет к мгновенному срабатыванию УЗО. При отсутствии такой утечки проводником будет выступать человек, который соприкасается с поверхностью под напряжением. Это может привести к чувствительному удару током.

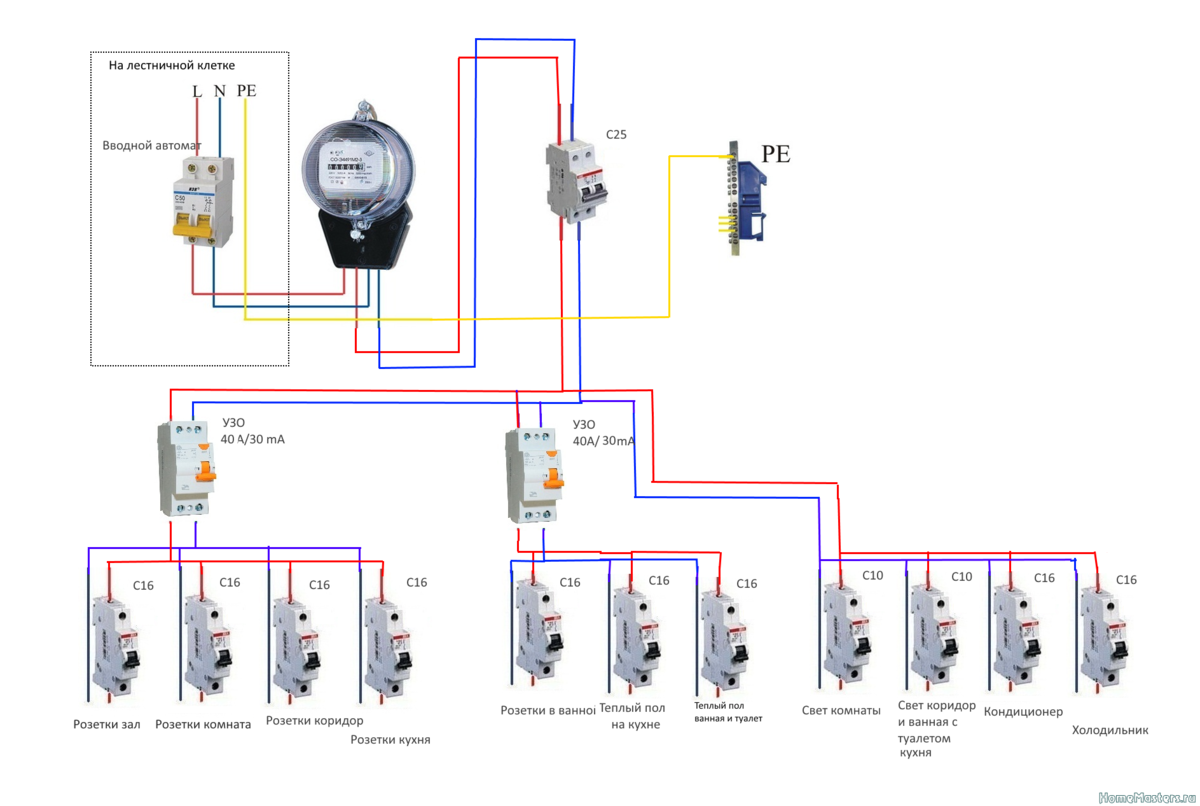

Система подключения розетки через дифавтомат

Двухуровневая система УЗО и дифавтомата является оптимальной с точки зрения удобства. Общий обеспечивает дополнительную защиту всей квартиры не только от тока утечки, но и от сетевых перегрузок и коротких замыканий. Такую схему рекомендуется использовать в жилых помещениях с сильно разветвленной проводкой.

Дополнительное УЗО в виде розетки целесообразно устанавливать при частом отключении электроэнергии при срабатывании общеквартирного дифавтомата из-за одного бытового устройства

При срабатывании электромеханизма розетки произойдет её отключение без обесточивания всей квартиры, при этом остальные комнаты останутся под резервной защитой.

Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, а может и больше (100 мА). При его одинаковом значении могут одновременно выбивать оба соединенных последовательно аппарата. Преимущества подключения розетки к заземлению остаются такими же, как и в предыдущей схеме без дифавтомата.

Одноуровневая система нескольких розеток

При подключении к сети нескольких розеток с УЗО принцип их работы не изменяется. Каждый прибор обеспечивает безопасность использования подключенной к нему бытовой техники.

Розетки с УЗО, безусловно, повышают безопасность пользования бытовой техникой, но с финансовой точки зрения такая схема является нецелесообразной

Такая схема монтируется довольно просто и не требует или УЗО. Плюсы подключения заземления остаются те же, что и в предыдущих рассмотренных вариантах.

Отличия в принципах действия приведены в статье, с содержанием которой мы рекомендуем ознакомиться.

Единственным минусом системы из нескольких розеток является их стоимость, ведь за каждый прибор придется платить немалую цену. Альтернативой такому варианту является установка одного УЗО на всё помещение.

Нерекомендованная схема без заземления

Принципиальная схема подсоединения розеток с УЗО при отсутствии заземления почти не отличается от предложенных выше двухуровневых и одноуровневых вариантов. Разница состоит только в отсутствии провода, который обеспечивает съем тока с корпуса бытового прибора при повреждении его электроизоляции.

Схема подключения розетки с УЗО без заземления может применяться и при наличии общего дифавтомата, и при его отсутствии

Фактически подавляющее большинство домов и многоэтажек до 2000 года не оборудовалось заземлением, поэтому эта схема подключения является наиболее распространенной. Однако в ней существует скрытая опасность – отсутствие контакта корпуса бытового прибора с «землей».

Этот факт представляет собой не только проблему для здоровья людей, но и оказывает негативное влияние на работоспособность микросхем в бытовой технике. Поэтому наличие шины заземления в домашней электропроводке крайне необходимо и желательно.

Характеристики розеток с УЗО

Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение.

Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.

Преимущества комбинированных устройств

Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.

Пороговый дифференциальный ток всегда указывается на передней панели розетки, потому он является ключевой характеристикой, определяющей её функцию обеспечения электробезопасности

К плюсам розеток с УЗО относят такие качества, как:

• гарантированная блокировка поражения электротоком при наличии его утечки;
• отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
• универсальность в сетях с различным напряжением;
• возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
• контроль работоспособности с помощью специальной тестирующей кнопки;
• возможность срабатывания при токах утечки 10 мА;
• защита при повреждении нулевого провода;
• удобство монтажа;
• компактность;
• наличие индикатора напряжения на видном месте.

Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.

Недостатки совмещения розетки и УЗО

Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.

При одинаковой функциональности стоимость розеток с УЗО разных брендов может отличаться в десятки раз, хотя надежность этих устройств примерно аналогична

К минусам защитных розеток относят:

1. Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
2. Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
3. Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
4. Многие модели требуют глубоких подрозетников, что усложняет их монтаж.

Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.

Правила подключения к сети

Подключить встраиваемую розетку с УЗО к сети довольно просто.

Максимальный перечень действий для этого может выглядеть следующим образом:

1. Подобрать под устройство подрозетник соответствующих размеров.
2. Высверлить коронкой в стене отверстие и подвести к нему фазу, ноль и заземление (при наличии).
3. Отключить электроэнергию.
4. Подключить электрические провода к соответствующим клеммам на розетке.
5. Закрепить прибор в подрозетнике.
6. Включить электроэнергию.
7. Нажать кнопку «Тест» и проверить работоспособность устройства. В норме электропитание должно быть сразу отключено.

Установка прибора в виде моноблочного переходника вообще не требуется. Он вставляется в простую розетку, а с другой стороны к нему подключаются бытовые приборы.

Галерея изображений

Фото из

Этап #1 — Сверление отверстия под розетку

Этап #2 — Зачистка электрических проводов

Этап #3 — Прикручивание розетки к стене

Этап #4 — Тестирование срабатывания УЗО

Для установки розетки с УЗО на DIN-планку необходимо просто закрепить её, присоединить соответствующие провода к клеммам и протестировать. После этого устройство готово к работе.

Советы по выбору подходящей модели

Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.

Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции

Основное внимание при покупке следует обращать на следующие нюансы:

1. Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
2. Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
3. Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
4. Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
5. Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
6. На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.

Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.

После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.

Выводы и полезное видео по теме

Принцип действия и устройство УЗО:

Демонстрация работы розеточного переходника с УЗО:

Лучшим вариантом электрозащиты жилых помещений является, конечно, установка двухуровневой системы дифавтоматов. Однако такая схема требует серьезных монтажных работ и финансовых затрат.

Компромиссным вариантом, в случае необходимости обезопасить отдельные бытовые приборы, является покупка розетки со встроенным УЗО. Это устройство поможет вовремя определить удар током, отключить питание и спасти жизнь человека.

Расскажите о том, как устанавливали розетку со встроенным прибором защиты собственными руками. Поделитесь только вам известными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в расположенном ниже блоке.

Как подключить розетку с заземлением: порядок действий

По современным стандартам, бытовая проводка в домах и квартирах должна быть трехпроводной: фаза, ноль и защитное заземление. Соответственно, все устанавливаемые розетки, должны иметь три контакта для подключения проводов. Наличие заземления продиктовано соображениями безопасности: в нашей жизни появляется все больше электрических приборов. Мы постоянно с ними контактируем, что повышает риск поражения электрическим током. Для минимизации этих рисков и необходимо защитное заземление. При возможности следует заменить старые двухконтактные розетки. Тем более что многие производители бытовой техники выполняют гарантийные обязательства только при условии подключения устройств через розетку с заземлением.

Содержание статьи

• 1 Что такое розетка с заземлением
• 2 Устройство розетки с заземляющим контактом
• 3 Как работает заземление в розетке
• 4 Виды розеток с заземляющим контактом
• 5 Как подключить розетку с заземлением
• 6 Как проверить наличие земли в розетке
  • 6. 1 Самостоятельная проверка
  • 6.2 К вопросу о безопасности

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

Конструкция у пары вилка-розетка такая, что первыми замыкаются земляные контакты. То есть, при включении прибора при помощи шнура, сначала прибор заземляется, затем на него подается напряжение.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т. д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение. Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Как установить наружную электрическую розетку

Наружная электрическая розетка во дворе обеспечивает вам удобство и массу развлечений. Возможность подключиться на открытом воздухе может означать летние ночи, проведенные за просмотром фильмов на проекторе под звездами, мини-холодильник, наполненный холодными напитками, и праздничное освещение, которое ослепляет окрестности. Дайте волю своим идеям наружного освещения .

Наружная розетка также облегчает уход за двором, поскольку позволяет использовать сменные садовые инструменты без необходимости тянуть дюжину разных удлинителей. Вместо того, чтобы спотыкаться о несколько шнуров, идущих от вашего дома, рассмотрите возможность установки новой уличной розетки во дворе. Добавление электрической розетки — это простой процесс установки, если у вас есть внутренняя розетка или цепь, к которой вы можете получить доступ и подключиться. Просто следуйте этим рекомендациям, и в кратчайшие сроки у вас будет удобная электрическая коробка для улицы.

Выберите, куда вы хотите поставить свою розетку.

Легче всего установить наружную розетку по другую сторону стены от внутренней розетки, потому что внутренняя розетка обеспечивает хорошее место для подключения к электрической цепи в вашем доме.

Избегайте цепей кухни и ванной комнаты, а также любых специализированных цепей, которые питают большие приборы, такие как стиральная машина и сушилка, или домашние системы, такие как кондиционер и обогреватель. Большинство строительных норм и правил запрещают вам использовать эти источники, поскольку к этим цепям добавляется наружная розетка может отключить автоматический выключатель.

Когда вы решаете, где разместить наружную розетку, рекомендуется использовать тестер напряжения, чтобы убедиться, что внутренняя розетка работает правильно.

Если у вас нет внутренней розетки рядом с местом, которое вы планируете для внешней розетки, ничего страшного. Один из вариантов — подключиться к распределительной коробке в подвале. Для этого сначала убедитесь, что вы используете схему гостиной, подвала или спальни. Затем вы можете просверлить ободную балку и сайдинг и провести кабель к внешней стене, убедившись, что кабели заключены в металлический кабелепровод.

Отключите питание.

Прежде чем приступить к установке электрической розетки, убедитесь, что вы отключили питание автоматическим выключателем. После нажатия выключателя на автоматическом выключателе используйте тестер напряжения на внутренней розетке или распределительной коробке, чтобы еще раз убедиться, что он обесточен. Если другие люди имеют доступ к вашему дому, вы должны повесить записку на автоматический выключатель, чтобы кто-то другой не включил питание, пока вы подключаетесь к розетке.

Снимите внутреннюю розетку.

Как только вы убедитесь, что внутренняя розетка больше не подключена к сети, пришло время снять ее со стены.

1. Отвинтите и снимите настенную пластину с помощью отвертки.

2. Отвинтите розетку и осторожно потяните ее со стены.

3. Отсоедините провода и отодвиньте их в сторону, чтобы они не мешали вам.

4. Убедитесь, что электрическая коробка достаточно велика для добавления наружных электрических проводов. Если ваша электрическая коробка слишком заполнена, это может привести к пожару, и вам нужно будет найти другое место для вашей наружной электрической коробки.

Время сверлить.

Затем выполните следующие действия:

1. Найдите заглушку в задней части электрощита и помогите ей оправдать свое название: выбейте ее, постукивая по ней удобной отверткой.

2. Затем используйте искатель стоек, чтобы точно определить, где находятся ваши настенные стойки. Отметьте расположение вашей новой внешней электрической коробки, просверлив стену с помощью 18-дюймовой дрели.

3. Убедитесь, что вы просверливаете отверстия таким образом, чтобы новая наружная розетка находилась в той же полости шпильки, что и внутренняя розетка. Рекомендуется сверлить под небольшим углом вниз, чтобы новая розетка располагалась ниже, чем внутренняя. Это гарантирует, что на стене без проблем могут разместиться обе электрические коробки.

4. Теперь пришло время просверлить отверстие в краевой балке прямо в стене.

5. Затем выйдите во двор и проверьте, нет ли дыры в обшивке стены. Если вы хотите утопленную электрическую коробку, поместите наружную розетку к внешней стене, убедившись, что коробка закрывает шедевр, который вы только что создали. Обведите контур, а затем вырежьте форму контура.

6. Если вам все равно, утоплена ли ваша электрическая коробка, все, что вам нужно сделать, это просверлить однодюймовое отверстие во внешней стене вокруг отверстия, которое вы проделали во внутренней стене.

Протяните электропроводку к розетке.

В розетках обычно используется провод 12/2 и цепь на 20 ампер, поэтому убедитесь, что ваш новый проводной кабель соответствует этому сечению и силе тока. Затем сделайте следующее:

1. Протяните кабель электропроводки через отверстие во внешней стене, пока не будет протянуто примерно фут кабеля.

2. Вернитесь внутрь, чтобы перерезать кабель кусачками. Оставьте около фута провода, свисающего с внутренней электрической коробки.

3. А теперь знакомое вам действие: выбейте отверткой отверстие внешней электрической коробки и протолкните внешний кабель через внешнюю электрическую коробку. В зависимости от вашей ловкости пальцев, вы можете использовать вешалку для одежды МакГайвера, чтобы помочь вам добраться до отверстия, чтобы протянуть провод.

Заново подключите и установите розетку.

Подключение к розетке может показаться пугающим, но это проще, чем вы думаете. На внутренней стене обрежьте конец кабеля, пока снаружи электрической коробки не останется около четырех дюймов. Снимите покрытие кабеля, а затем снимите примерно 3/4 дюйма изоляции с концов каждого отдельного провода.

Если к розетке подключен только один провод, все, что вам нужно сделать, это снова подключить их к исходным портам. С помощью разъема заземляющего провода соедините заземляющие провода друг с другом; затем подключите оголенный напрямую к розетке. Если у вас есть несколько наборов проводов в электрической коробке, вы сделаете то, что в просторечии называется соединением косички.

Отрежьте новый кусок кабеля длиной примерно полфута, снимите крышку и зачистите изоляцию примерно на полдюйма. Должен быть черный провод, белый провод и провод заземления (зеленый или медный/голый).

Установите новую наружную розетку.

После того, как вы полностью подключите электропроводку, а не только из-за волнения, связанного с завершением установки, прикрепите электрическую коробку к стене. Затем выполните следующие действия:

1. Подсоедините провода косички к винту соответствующего цвета на коробке наружной розетки: черный — к латуни, белый — к серебру, а заземление — к зеленому.

2. Снимите около 3/4 дюйма изоляции с другого конца каждой косички и с нового провода, который вы протолкнули через стену.

3. С помощью зажимов для проводов соедините три черных провода под напряжением друг с другом, три нейтральных белых провода друг с другом и три провода заземления друг с другом. Аккуратно вставьте их внутрь электрической коробки и замените внутреннюю розетку.

4. Установите новую коробку на наружную стену, убедившись, что она находится заподлицо со стеной.

5. Прикрепите лицевую панель к наружной электрической коробке, защитите ее водонепроницаемой крышкой и вуаля! Установка завершена.

Испытайте и наслаждайтесь.

Снова включите питание, не забыв снять записку с автоматического выключателя. Используйте тестер напряжения как на внутренней, так и на внешней розетке, чтобы убедиться, что они работают правильно.

Наконец, наслаждайтесь электричеством на открытом воздухе с новой наружной розеткой. Идите вперед и установите наружное освещение и подключите динамики. Вы готовы устроить вечеринку своей мечты на заднем дворе.

Наконец, рассмотрите возможность подписки на Гарантия на дом American Home Shield® для защиты вашего бюджета. Мы предлагаем комплексное покрытие и гибкие цены на

и планы , которые подходят для любой семьи и бюджета. Мы даже предлагаем гарантии на электрооборудование в рамках того, что покрывается гарантией на дом. Сравните планы сегодня и выберите лучший план для вашего дома.

https://www.youtube.com/watch?v=1OgUXOZHumI&list=PLMiHVMOtpzxeCFRhjjKGvBg27U0Pe5Czy&index=8

AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Планы магазинов

Все, что вам нужно знать



Знаете ли вы, что в вашем доме есть розетки на 240 и 120 вольт? Если нет, вы должны знать разницу между ними, прежде чем начинать какие-либо электрические работы в вашем доме. В этой статье о 120-вольтовой розетке вы узнаете все, что вам нужно знать. Вы должны знать это еще до того, как переместите свою технику. Вольты — это степень тока или давления, которые необходимы оборудованию для правильной работы. Несмотря на то, что розетки на 120 В в большинстве случаев встречаются в вашем доме, для работы некоторого тяжелого оборудования требуется выходное напряжение 240 В и питание от штепсельной вилки.

Розетки на 120 В по сравнению с розетками на 240 В

240 В — это более высокая степень тока для приборов, которым требуется более высокий уровень давления. Некоторыми из распространенных устройств, которым требуется розетка и вилка на 240 вольт, являются стиральная машина, плита и сушилка. Они не могут эффективно работать от 120-вольтовой розетки. Вы также должны установить провод и проводник с нужной силой, чтобы снять напряжение 240 вольт.

С другой стороны, ваши повседневные устройства, такие как пылесосы и зарядные устройства для телефонов, могут легко работать от 120-вольтовой розетки. Поэтому это самые распространенные типы розеток в вашем доме. Для работы с розеткой на 120 вольт не нужны специальные провода.

Характеристики 120-вольтовой розетки

Это стандартная электрическая розетка. Без него дома не обойтись. Это самые старые типы розеток, которые используются с 1950-х годов. Они необходимы для всех обычных приборов в вашем доме. У них 3 отверстия. 2 из них представляют собой параллельные прямоугольные отверстия. 1 из них подключен к проводу под напряжением, а другой к нейтральному проводу. Третье отверстие круглое, и оно соединено с заземляющим проводом.

Современные 120-вольтовые розетки в основном разработаны как дуплексные розетки, так что есть 2 места для подключения устройств. Современные розетки на 120 вольт также могут питать поляризованные вилки. Эти вилки имеют более высокий прямоугольный штырь для нейтрального провода.
Требования к розеткам на 120 В

Розетки на 120 В необходимы для большинства ваших бытовых приборов. Они обеспечивают базовый уровень тока для работы устройств. Вы постоянно видите их дома и на работе. Они настолько распространены, что если вы не знаете, что есть 2 типа розеток, вы не будете знать, что они называются розетками на 120 вольт.

Бытовая техника с питанием от 120-вольтовой розетки

Как уже говорилось ранее, все ваши бытовые приборы могут питаться от 120-вольтовой розетки. Вот некоторые из них: —

• Микроволновая печь
• Холодильник
• Посудомоечная машина
• Зарядное устройство для телефона
• Пылесос
• Гладильная машина
• лампы

Расположение и структура 120-вольтовых розеток

В Северной Америке используются 120-вольтовые розетки на 15 и 20 А. Они также известны как сосуды. Вам нужно подключить устройство к 2 вертикальным отверстиям и 1 круглому отверстию. Два вертикальных отверстия параллельны и подключены к току и нейтральному проводу. U-образное круглое отверстие предназначено для заземления. Такое расположение розеток на 120 вольт стандартизировано Национальной ассоциацией производителей электротехники (NEMA).

Заключение

120-вольтовые розетки в основном используются в Канаде и Америке. Розетки на 220 вольт более распространены в других частях мира. Очень поможет, если вы знаете, какие розетки в вашем доме. Вы также должны быть осторожны, чтобы приборы, идеально подходящие для розеток на 120 вольт, не могли быть подключены к розеткам на 240 вольт и наоборот. Это может привести к поражению электрическим током или неисправности электрооборудования.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах.
