Как подключить светодиодный (LED) светильник?

Светодиодные светильники становятся более востребованными, чем старые добрые ртутные лампочки. Они могут работать десятки тысяч часов, экономя потребление электричества. LED-лампы обладают привлекательным внешним видом и компактностью. Их легко устанавливать, они полностью безопасны и не образуют нагара. Предлагаем подробнее рассмотреть, как правильно и безопасно выполнить подключение светодиодного светильника к 220В.

Правила безопасного подключения, необходимые инструменты

Чтобы избежать опасных последствий, важно соблюдать технику безопасности при монтаже осветительных приборов.

Простые правила работы с LED-освещением:

1. Установку, обслуживание и другие работы с осветительными приборами важно выполнять только при выключенной электросети. Перед началом выполнения работ обесточивается помещение.
2. Если светильник обладает напряжением менее 220В, его подключение осуществляется с помощью блока питания, идущего в комплекте. Запрещается пользоваться блоком питания для других видов ламп.
3. Устанавливается светильник с учетом суммарного потребления энергии, которое указывается в инструкции к прибору. Напряжение тока проверяется индикаторной отверткой.
4. Даже если работы выполняются в перчатках, руки обязательно должны быть сухими.
5. Чтобы лампы прослужили дольше, а также во избежание нагрева и возгорания, рекомендуется сделать вокруг них достаточно свободного места.
6. Если планируется монтаж светодиодных линейных светильников в помещениях с повышенной влажностью, важно учитывать условия допустимой температуры воздуха и влажности. Светильники, которые предназначены для помещений, нельзя монтировать на улице без специальной защиты.
7. Светильники не должны подвергаться сильной вибрации или затоплению.
8. Если осветительные приборы или блок питания имеют неисправности, не стоит их монтировать, во избежание плачевных ситуаций.
9. Если система освещения неисправна, не стоит ее пытаться самостоятельно разобрать.
   Доверьте сервисное обслуживание производителю осветительных приборов.

Для монтажа светодиодного освещения в помещении потребуется минимальный набор инструментов. Необходимо подготовить плоскую и крестообразную отвертки, стрипперы, плоскогубцы. Работая с осветительными приборами, для соблюдения техники безопасности рекомендуется пользоваться специальными перчатками, имеющими диэлектрический слой.

Нюансы подключения светодиодных светильников к 220В

Устанавливается освещение разными способами. Каждый имеет свои особенности, плюсы и минусы.

Последовательный способ монтажа

Последовательное подключение светодиодных светильников применяют в том случае, если нет особенных требований к освещению. Используется данный способ с целью экономии длины кабеля. При установке используют двойные или тройные провода. Нельзя в одну цепь соединять больше, чем шесть светодиодных лампочек, так как они будут освещать помещение тускло.

К минусам данного метода относится то, что для устранения поломки в одной лампочке придется проверять все, чтобы выяснить, какая именно перегорела.

Монтаж последовательного способа:

• От выключателя проводится фаза к первому осветительному прибору.
• Провод монтируют от одного переключателя к следующим по очереди.
• К последнему светильнику прокладывается ноль, пущенный от распределяющей коробки.

Проблем при таком способе не должно возникнуть, если строго следовать схеме подключения.

Важно не перепутать местами питание и ноль. В противном случае светильники окажутся под постоянным напряжением, что приведет к опасности.

Параллельное подключение

Параллельное подключение светодиодных светильников более практичное. Каждая лампочка светит настолько ярко, насколько позволяет ей производитель. Минус монтажа в том, что понадобится использовать намного больше проводника, чем при последовательном способе подключения освещения.

Важно обратить внимание на кабель ВВГ нг 2Х1,5. Он является негорючим с качественным изоляционным слоем. Если освещение в помещении требует чрезмерной техники безопасности, оно монтируется с использованием кабеля, имеющего маркировку ls. Такой кабель при возгорании не выделяет много дыма.

Для монтажа освещения с помощью параллельного способа кабель протягивается от распределителя через выключатель. При этом он по очереди соединяется с каждым освещающим прибором. Кабель обрезается после каждого подключения светильника и передается к следующему устройству до тех пор, пока все лампы не соединятся в одну сеть.

Положительная сторона такого способа подключения светильников в том, что если перегорит одна лампа, вся система будет продолжать работать. Достаточно будет заменить вышедшую из строя лампу для более яркого освещения помещения.

Лучевой способ монтажа освещения в помещении

Такой способ является трудоемким и дорогим. Кабеля к каждому осветительному прибору прокладываются по отдельности.

Для этого от распределяющей коробки к центральной части помещения прокладывается проводник, от которого кабель прокладывается к каждому отдельному осветительному прибору. К нулю и фазе важно провести провода с одной жилой. Такие действия выполняются для каждой лампы индивидуально.

Особенности монтажа светильника со светодиодами и тремя контактами

Чтобы смонтировать светильники с тремя контактами, рекомендуется вначале внимательно изучить инструкцию, документы устройства. В них должны быть указаны обозначения трех контактов. Чтобы было удобно работать со светильниками при подключении, провода окрашиваются в разные цвета. Нулевой провод окрашивают в синий цвет, а провод заземления – в желтый. Фазный кабель имеет другой оттенок.

Синий нулевой кабель соединяется с нулевым проводом из распределителя. Провод фазы из распределителя соединяется с выключателем, затем проводится под ним и соединяется с фазой на светильнике. Для безопасной работы при монтаже используют клеммные зажимы.

Не стоит в качестве изоляции использовать ПВХ-ленты. После их усыхания изоляция становится небезопасной. Такая ситуация может спровоцировать опасные последствия, например короткое замыкание.

Особенности монтажа светодиодных светильников на потолке

LED-лампы можно установить на натяжном потолочном покрытии, сделанном из ПВХ. Для монтажа светильников на пластичном материале рекомендуется сделать дополнительное крепление для предупреждения провисания потолка под весом осветительных приборов. С этой целью используют пластиковый конусовидный пандус. Для подгона размера лишние части конуса обрезаются острыми инструментами. Светильники крепят на стальную перфорированную ленту.

Лампы устанавливаются сразу же после монтажа натяжного потолка. В выбранном месте вырезается пленка, и достается патрон. Светильник монтируют на платформу, которая предупредит провисание потолка и его перегрев.

Чтобы наглядно увидеть подключение светодиодных светильников к сети, просматриваются специальные тематические видеоролики. Видео поможет правильно и безопасно выполнить монтаж светодиодного освещения в любой комнате.

Как подключить светильник через выключатель

При обустройстве домашней электросети или самостоятельном ремонте электрики необходимо разобраться с подключением светильника через выключатель, порядок которого зависит от самых различных факторов. В этом случае должен учитываться не только тип коммутатора, но и класс подключаемого к бытовой системе осветительного прибора. Для понимания особенностей этих электротехнических процедур следует разобраться с тем, как правильно подключить прибор в каждом конкретном случае. При этом возможны следующие варианты:

• Использование одноклавишного прибора.
• Вариант подключения к двухклавишному выключателю.
• То же самое, но только касающееся другой разновидности прибора (на три клавиши, например).
• Подача питания на светильник от любой розетки, имеющейся в комнате, реализуемая путем прокладки от нее отдельной линии.

Но также важно ознакомиться со способами подключения к одному выключателю сразу нескольких лампочек, а также с вариантами, когда к ним подсоединяются светодиодные или точечные светильники.

Содержание

Подключение через одноклавишный выключатель

Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:

1. Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
2. После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
3. Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.
4. Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
5. Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.

Важно! Порядок подводки проводов к выключателю строго регламентируется требованиями ПУЭ.

В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.

Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

• Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
• На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
• К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение осветителя от розетки

В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа.

Подключение без блока питания

Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Обратите внимание: При подключении двух или более точек блок питания устанавливается сразу вслед за выключателем (смотрите схему ниже).

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

• Малые размеры и небольшой вес.
• Встроенной защиты от короткого замыкания.
• Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
• Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Подключение светодиодных лент и светильников

Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов. Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера.

Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

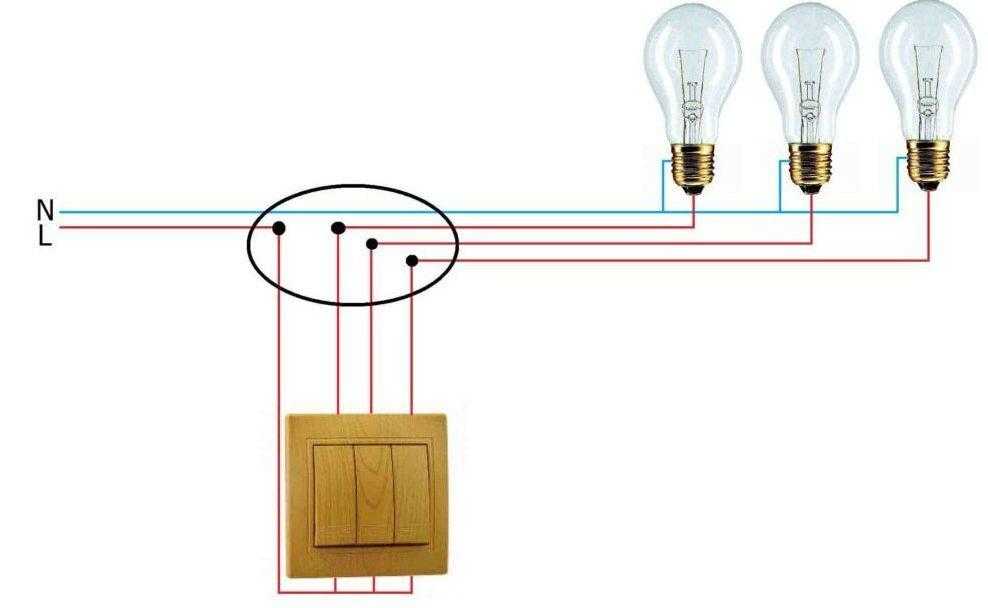

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Дополнительная информация: Для подключения произвольного числа осветителей к трехклавишному прибору приходится группировать их по нескольку штук в линии, где они включены в параллель.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Как настроить интеллектуальные лампочки и лампы

Руководство по настройке

Существует два способа подключения интеллектуальной лампочки или лампы Hue к вашей системе: с помощью моста Hue или Bluetooth.

Подключение с помощью моста Hue

Подключение с помощью Bluetooth

Подключение с помощью моста Hue

Благодаря мосту Hue вы получаете доступ ко всему набору функций интеллектуального освещения, а настройка проста.

Перед началом настройки

Подключен ли ваш Hue Bridge и добавлен ли он в приложение Hue?

Ваш Hue Bridge уже должен быть подключен, подключен к Wi-Fi и добавлен в ваше приложение Hue. Если вы еще этого не сделали, сначала установите Hue Bridge.

Узнайте, как настроить Hue Bridge

Вы установили лампочки или лампы?

Вкрутите лампочки, подключите лампы и включите их. Если вы не уверены в установке, обратитесь к руководству, прилагаемому к вашему продукту Hue.

Установите лампочку или лампу с мостом Hue

1. Откройте приложение Hue.
2. Перейдите на вкладку «Главная» и коснитесь значка с тремя точками (…) .

3. Нажмите Добавить источники света .

4. Коснитесь Поиск . Если приложение Hue не может найти ваш светильник, введите серийный номер продукта.

5. Когда новый источник света будет найден, нажмите Начать настройку . Теперь вы можете назвать свои новые источники света и назначить им тип.

6. Переместите новые источники света в существующую комнату или создайте новую.

Есть второй способ добавить источники света в приложение Hue: перейдите на вкладку Настройки , коснитесь Света и коснитесь значка плюса (+) .

Нужна помощь?

Если вам нужна дополнительная помощь в настройке лампочки или лампы, просмотрите раздел часто задаваемых вопросов или свяжитесь со службой поддержки Philips Hue.

Часто задаваемые вопросы о мосте Hue >

Часто задаваемые вопросы о приложении Hue >

Перейти в службу поддержки >

Подключение через Bluetooth

Подключите до 10 светильников в одной комнате с помощью Philips Hue через Bluetooth — самый простой способ начать работу с умным освещением.

Перед началом настройки

Совместим ли ваш фонарь с Bluetooth?

Установите флажок рядом с изделием, чтобы убедиться, что оно поддерживает Bluetooth. Если вы не видите значок Bluetooth, вы можете подключить свой продукт к мосту Hue.

У вас есть приложение Hue Bluetooth?

Загрузите приложение Hue Bluetooth из App Store или Google Play Store.

Вы установили лампы или лампы Hue?

Вкрутите лампочки, подключите лампы и включите их. Если вы не уверены в установке, обратитесь к руководству, прилагаемому к вашему продукту Hue.

Установите лампочку или лампу с Bluetooth

1. Убедитесь, что Bluetooth включен на вашем мобильном устройстве.
2. Откройте приложение Hue Bluetooth.

3. Перейдите к Настройки > Свет и коснитесь значка плюса (+) в правом верхнем углу экрана.

4. Приложение Hue Bluetooth автоматически найдет ваши источники света. После обнаружения огни появятся на вкладке «Главная».

Нужна помощь?

Если вам нужна дополнительная помощь в настройке лампочки или лампы, просмотрите раздел часто задаваемых вопросов или свяжитесь со службой поддержки Philips Hue.

Перейти в службу поддержки >

How to connect TP-Link Smart Bulb to my home network via Kasa

This Article Applies to:



KL50B , KL60B , KB100 , KL130 , KL110 , KL110B , LB230 , KL130B , LB130 , KL135 , LB110, KL135P4, KL135P2, KL110P4, KL50, KL130P4, KB130, KL120, LB100 TKIT, LB200, LB120, LB100, KL125, KL60, KL125P2, KL125P4

WALDING WALKIP WALUP WALUP WALUP WALUR WALUP WALUP WALUP WALUP WALUP WALUR WALUP IRIUP Фи лампочка. В настоящее время приложение Kasa совместимо только с устройствами iOS и Android и не поддерживает устройства Amazon Kindle.

Прежде чем мы начнем:

1. Загрузите приложение Kasa Smart из App Store или Google Play и установите его на свой смартфон. Вы также можете отсканировать QR-код ниже, чтобы загрузить приложение.

Требования к ОС: iOS 10 или выше, Android 5.x или выше.

Примечание. В настоящее время не планируется поддерживать такие ОС, как Windows phone, Kindle и Kindle fire, а приложение доступно только на мобильных устройствах, но не на компьютерах.

2. Убедитесь, что ваш смартфон подключен к домашней сети Wi-Fi (только 2,4 ГГц) и подключен к Интернету.

ПРИМЕЧАНИЕ. Если на вашем смартфоне есть служба VPN, временно отключите VPN.

Шаг 1

Зарегистрируйте учетную запись TP-Link Cloud для удаленного управления Smart Bulb.

Откройте приложение Kasa на своем смартфоне. Если вы устанавливаете умную лампочку впервые, создайте облачную учетную запись, чтобы лучше использовать умную лампочку: Как создать облачную учетную запись TP-Link в Kasa?

Шаг 2

Добавьте Smart Bulb в свою облачную учетную запись

a. Нажмите кнопку + в приложении, выберите Устройство > Smart Lights >

Smart Bulb , чтобы добавить новую умную лампочку.

б. Завинтите умную лампочку и подождите около 5 секунд, лампочка мигнет 3 раза.

Если он не мигает, нажмите «Моя умная лампочка не мигала» и следуйте инструкциям, чтобы выключить-включить, выключить-включить, выключить-включить, 3 раза.

Примечание. Переворачивайте умную лампочку медленно, с интервалом примерно в 1 секунду при каждом выключении и включении, и убедитесь, что умная лампочка мигнет три раза, прежде чем нажимать «Далее».

в. Ищите свою умную лампочку.

*Примечание:

Если на телефоне появляется сообщение ” эта сеть Wi-Fi не защищена/незащищена, ваша конфиденциальность и данные могут быть под угрозой ”. с 2 вариантами ” Отключить или подключиться в любом случае / сохранить используя этот Wi-Fi / оставайтесь на связи

», не беспокойтесь об этом, просто выберите « все равно подключиться/продолжать использовать этот Wi-Fi/оставаться на связи «, затем продолжить настройку.

Для Android:

Kasa автоматически найдет вашу умную лампочку, и это займет около минуты.

Если у вас возникли проблемы с поиском умной лампочки, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi умной лампочки (такой же, как в iOS). Чтобы подключить Wi-Fi Smart Bulb вручную, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi Smart Bulb (которая называется TP-LINK_Smart Bulb_xxxx), а затем вернитесь в приложение Kasa. чтобы продолжить процесс установки.

д. Подключите Smart Bulb к домашней сети.

эл. Назовите свою умную лампочку и выберите для нее значок, после чего мы завершили настройку умной лампочки.
