Как подключить светодиодную ленту через выключатель: схема подключения к блоку питания и выключателю, инструкция как крепить с видео

Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Содержание

• 1 Подключение светодиодной ленты напрямую к сети 220 В без блока питания
• 2 Использование бестрансформаторной схемы
• 3 Схема подключения светодиодной ленты через блок питания
  • 3.1 До 5 метров
  • 3.2 Свыше 5 метров
  • 3.3 Подключение RGB или RGBW LED-лент
• 4 Подключение через выключатель
• 5 Несколько важных моментов

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

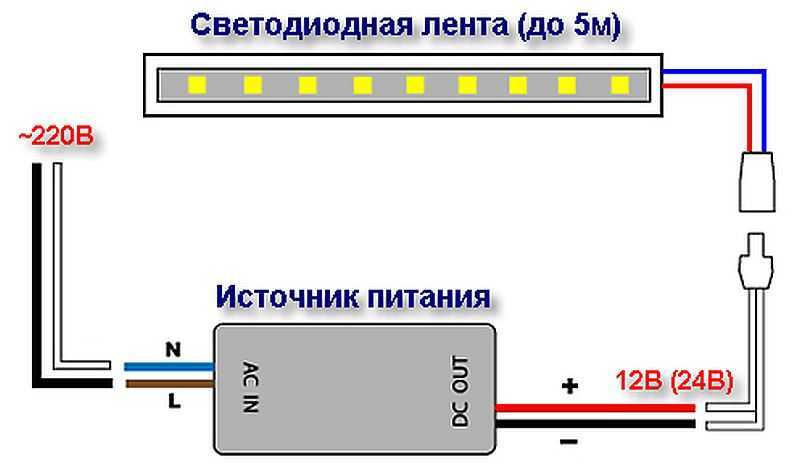

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

Процедуру подключения выполняют в следующей последовательности:

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм²;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

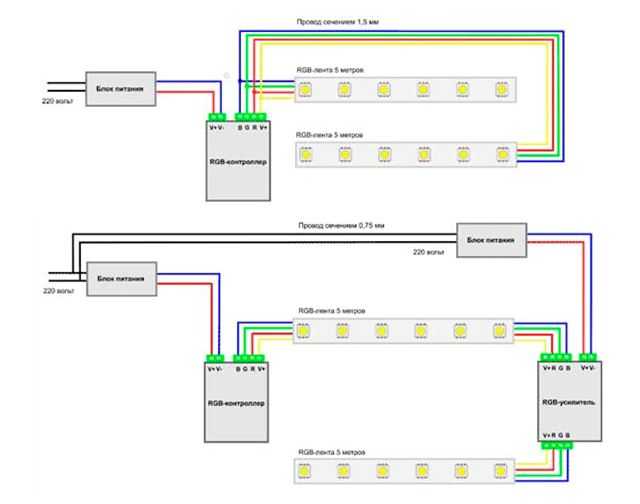

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока.

Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Как подключить светодиодную ленту к 220в своими руками: через выключатель

Светодиодная лента 220В представляет собой плату на основе гибкого изоляционного материала. По всей ее длине нанесены токопроводящие полосы, между которыми расположены группы светодиодов и ограничивающее ток сопротивление. Все элементы ленты последовательно соединены и помещены в прозрачный пластиковый корпус. Многообразие вариантов исполнения светодиодных лент обусловлено размером и количеством светодиодов в группе и на отрезке длиной 1 метр. Все перечисленные особенности влияют на мощность и яркость излучаемого света.

Содержание

1. Разновидности моделей светодиодных лент на 220 В
2. Преимущества и недостатки
3. Монтаж светодиодной ленты
4. Устройства для подключения LED-ленты к 220 В
5. Импульсные блоки питания
6. Трансформатор 220/12
7. Токоограничивающий конденсатор
8. Последовательное подключение
9. Схемы подключения светодиодных лент к сети 220 В
10. Длина ленты больше 5 м
11. В сеть необходимо подключить диммер

Разновидности моделей светодиодных лент на 220 В

Светодиодная лента 3528

В зависимости от назначения и особенностей светодиодной ленты в ней могут быть использованы светодиоды 3528, 5050, 2835, 3014 и 5630. Наибольшее распространение получили модификации 5050 и 3528, остальные встречаются реже и обычно заказываются у азиатских поставщиков.

В числе основных параметров светодиодов 220 В стоит отметить:

1. Возможность кратной нарезки с шагом 50 см – 50, 100, 150, 200 см и т. д. Попытка отрезать меньшее количество испортит устройство.
2. Мощность на метр длины.
3. Степень защиты от повышенной влажности окружающей среды.
4. Цветовая температура испускаемых лучей.

Помимо стандартных лент с белым свечением, выпускают модели RGB с красными, зелеными, синими и желтыми лампами. В общем виде они представляют собой три одноцветных светодиода с разными оттенками, которые имеют общий контакт для питания и различные контакты для регулирования яркости освещения. Для подключения такого осветительного устройства требуется контроллер RGB на 220 В.

Степень защиты светодиодного освещения может соответствовать стандартам IP67 или IP68. Благодаря корпусу из плотной силиконовой трубки осветительное устройство можно эксплуатировать в условиях экстремальной влажности при любой температуре окружающего воздуха. В зависимости от степени жесткости основания ленту можно использовать в качестве самостоятельной единицы освещения или отдельных модулей, из которых создают уникальные образцы светильников.

Некоторые модели светодиодов выпускают с клеевой полосой на основе акрилового скотча, что в разы ускоряет укладку и фиксацию отрезка.

Из-за герметичной оболочки возникают сложности с ремонтом ленты

В числе достоинств стоит отметить:

1. Возможность подключения без блока питания.
2. Неплохую мощность — фрагмент 10 м дает освещение 70 Вт при минимальном энергопотреблении.
3. Низкую стоимость монтажа благодаря применению тонких проводов для низкой силы тока.

Ограничения по использованию светодиодной ленты могут быть вызваны следующими факторами:

• сложность ремонта из-за герметичной оболочки;
• нарезка только на кратную длину, которая может быть лишней или недостаточной для конкретного объекта;
• частота мерцания 100 Гц, что при длительном воздействии освещения может вызвать ухудшение самочувствия;
• напряжение 220 В, требующее особого внимания при монтажных работах и эксплуатации ленты.

Рекомендованная область применения светодиодов – вспомогательная или резервная подсветка помещений домов и квартир: кухни, ванной или сауны, коридора или гаража. Возможно также использование в качестве декоративного элемента – для подсветки зданий, рекламных вывесок, элементов декоративных конструкций и скульптур, оформления сцен и т.д.

Монтаж светодиодной ленты

При соединении светодиодной ленты необходимо соблюдать полярность

В процессе подключения ленты следует учитывать ряд требований:

• соединение фрагментов должно осуществляться с учетом полярности;
• допускается соединение участков с помощью коннекторов или методом пайки при воздействии на ленту не более 10 секунд при температуре не выше 260 градусов;
• лента для внешнего монтажа должна иметь качественную влагозащиту;
• поверхность для укладки и приклеивания ленты должна быть сухой, обезжиренной и чистой;
• минимальный радиус изгиба составляет 2 см, исключение – однократный изгиб на участке, где нет электронных компонентов;
• последовательное соединение возможно только для отрезков длиной до 5м, для фрагментов большей длины применяют параллельную схему подключения.

Диапазон рабочих температур для светодиодов составляет от -40 до +50º С. Продолжительность службы ленты – 50 000 часов без уменьшения яркости свечения.

Устройства для подключения LED-ленты к 220 В

Импульсный блок питания

Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:

Импульсные блоки питания

Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.

Трансформатор 220/12Трансформатор для лед-ленты

Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста. В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.

Токоограничивающий конденсатор

Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.

Последовательное подключение

Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей. Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.

Последовательное подключение конструкции осуществляется через диодный мост и конденсатор.

Схемы подключения светодиодных лент к сети 220 В

Схема включения в 220 В

Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.

Последовательное соединение RGB между собой до 5м

Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.

Использование RGB усилителя для очень длинных светодиодных лент

Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

Общая схема подключения выглядит следующим образом:

1. От ленты отрезаются фрагменты, кратные 50 или 100 см.
2. На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
3. Подключается провод от выпрямителя.
4. Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

Длина ленты больше 5 м

Последовательное соединение и удлинение

Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

В сеть необходимо подключить диммер

Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

При условии правильного подключения светодиоды станут отличным вариантом альтернативного освещения, не требующего крупных расходов на монтаж и эксплуатацию.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите их запустить и запустить, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиодной ленты. для того, чтобы он загорелся. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Руководство по подключению светодиодной ленты Waveform Lighting

Далее нам нужно посмотреть, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.



Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания.

источник питания.

Как правило, «последовательно» будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где можно приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Заказной номер 7095 (штыревой адаптер переменного тока)

Заказной номер 7094 (гнездовой адаптер переменного тока)

Заказной номер 3070 Разъем без пайки



Other Posts

Как долго служат светодиодные ленты?

Возможно, вас привлекли светодиодные ленты из-за заявлений о длительном сроке службы. Но как долго они на самом деле длятся? Подробнее

Преимущества 24-вольтовой светодиодной системы по сравнению с 12-вольтовой

Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, сталкивались как с 12-вольтовой, так и с 2-вольтовой системой освещения. … Подробнее

Должен ли я выбрать светодиодные фонари 4000K? Подробный обзор

При покупке светодиодных ламп вы встретите лампы «теплого белого» или «мягкого белого», которые обычно имеют рейтинг цветовой температуры … Подробнее

Вопросы качества цвета при переходе с галогенных на светодиодные

Галогенные лампы были очень популярной технологией освещения, которая предлагает многочисленные преимущества по сравнению с лампами накаливания. В дополнение к более длительному сроку службы… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как подключить светодиодные ленты к тумблеру? (Решено)

ByKrystal M

Часы

Обновлено: 7 июля 2022 г.

Светодиод

, также известный как светоизлучающие диоды, является наиболее широко используемым источником света в настоящее время. Я чертовски уверен, что все вы так или иначе использовали или работали со светодиодом. Особенно, когда речь идет об освещении вечеринки или большого помещения, в дело вступает светодиодная лента. Однако можно ли управлять светодиодной лентой с помощью тумблера?

Да, конечно можно. Вы можете просто подключить тумблер между линейным или нейтральным проводом вашей светодиодной ленты, чтобы включать и выключать ее. В этом случае источником питания может быть аккумуляторная батарея или выпрямленный источник переменного тока.

Здесь, в этой статье, я собираюсь начать с самых основ, так как многие из вас являются новичками. Итак, давайте сделаем его гибким, чтобы все могли его переварить. Не пропустите ни одной его части, если вы заинтересованы в создании собственной схемы.

Что такое светодиодная лента?

Светодиодная лента представляет собой набор светодиодов, установленных на гибкой печатной плате или последовательно соединенных проводами, которые обычно включаются и выключаются вместе или одновременно. Количество светодиодов, установленных на ленте, может варьироваться в зависимости от назначения.

Рис. 1: Светодиодная лента

Светодиоды могут быть подключены как параллельно, так и последовательно. Но рекомендуется соединять их параллельно, чтобы поддерживать одинаковое напряжение на всех светодиодах. Разница в подключении в любом случае аналогична различиям в последовательном и параллельном подключении розеток.

Назначение светодиодной ленты:

Светодиодная лента используется по разным причинам. Нравится-

• Для декоративных целей
• Увеличение интенсивности или яркости света
• Увеличение дальности действия светодиода
• Используется в подсветке ЖК-телевизоров.

Что такое тумблер?

Тумблер — это механический переключатель, который может работать как электрический переключатель. Он используется для ручного размыкания или замыкания электрической цепи.

Тумблеры обычно используются в домашних и офисных распределительных щитах. Я уверен, что вы где-то видели такой переключатель. Многие из вас, возможно, не знали, что переключатель, за которым вы наблюдали, был тумблером.

Рис. 02: Тумблер.

На рис. 02 показан однопозиционный тумблер. В переключателе всего два варианта.

В нескольких тумблерах может быть более одного положения «ВКЛ.», чтобы один и тот же переключатель мог использовать разные логические схемы. Во многих случаях мы видим 3-позиционные переключатели. Эти переключатели имеют два положения.

Рис. 03: Различные типы тумблеров в зависимости от рабочего механизма

Как подключить светодиодные ленты к тумблеру?

Подключение тумблера к светодиодной ленте аналогично подключению лампы к выключателю. Просто подключите линейный провод источника питания к светодиодной ленте через тумблер последовательно, чтобы замкнуть цепь .

Большинство из вас, люди, уже начали думать о схеме в своей голове. Посмотрим, совпадает ли он с моим.

Рис. 04: Схема подключения светодиодной ленты к тумблеру

Я продемонстрировал процедуру на базовой электрической схеме. Это очень легко, правда? Думаю, нет смысла вам это описывать.

Но здесь могут быть новые люди, плохо знакомые с электрическими цепями. Итак, для более легкого понимания я описываю шаги для вас.

Шаги:

• Прежде всего, соберите электрические элементы, необходимые для замыкания цепи. То есть тумблер, светодиодная лента, баттер и провода.
• Подключите положительный полюс батареи к положительному полюсу светодиодной ленты через тумблер, как показано на схеме.
• Подключите отрицательную клемму аккумулятора непосредственно к отрицательной клемме светодиодной ленты.

Это самый простой способ подключения светодиодной ленты к тумблёру. Существует множество других вариантов такой проводки. Например, использование многопозиционного тумблера или модуля диммирования, чтобы сделать светодиоды тусклыми.

Можно ли подключить светодиодную ленту к выключателю?

Да, светодиодную ленту можно подключить к выключателю. Переключатель может быть тумблером, как описано в этой статье, или любым электрическим переключателем. Фактически, переключатели в конечном итоге служат той же цели.

Вы можете использовать несколько типов переключателей для вашей светодиодной ленты. Например, кнопка, качающийся переключатель, обычный электрический переключатель, тумблер, электронный переключатель, электромагнитные переключатели и т. д.

Имеет ли светодиодная лента определенные положительные и отрицательные клеммы?

Да, поскольку светодиодная лента представляет собой пучок светодиодов, соединенных между собой параллельно, то в клеммах есть вопрос фиксированной полярности. Светодиод означает светоизлучающие диоды. Таким образом, основной принцип работы светодиода подобен диоду, который может устанавливать односторонний поток электричества.

Таким образом, светодиодная лента имеет фиксированные положительные и отрицательные выводы. Чтобы зажечь полосу, вы должны соединить положительную клемму полоски с положительной клеммой аккумулятора. И подключите отрицательную клемму аккумулятора к отрицательной клемме полоски.

Нужен ли светодиодной ленте отрицательный провод?

Да, нужен минусовой провод, для замыкания цепи и начала работы светодиодная лента обязательно должна быть подключена к минусовой клемме источника питания. Как я уже говорил чуть ранее, минусовая клемма должна быть подключена к минусовой клемме источника питания.

Вы можете столкнуться с ситуацией, когда спросите себя, почему светодиоды остаются включенными, когда они выключены?

Ответ можно узнать после небольшой диагностики. Но наиболее вероятная причина в том, что к вашей светодиодной ленте может быть подключен горячий провод даже после того, как вы отключили питание.

Поскольку имеется фиксированная нейтральная клемма, цепь легко замыкается.

Как настроить автоматическое затемнение светодиодной ленты?

Для автоматического затемнения светодиодной ленты вам понадобится модуль диммера. Одного тумблера недостаточно для автоматического затемнения светодиодов. В этом случае необходимо выполнить следующие шаги:

• Собрать устройства- аккумулятор (источник питания), светодиодную ленту, модуль диммера, тумблер.
• Подсоедините модуль диммера к аккумулятору с помощью положительной и отрицательной клемм.
• Теперь подключите светодиодную ленту к модулю диммера через тумблер на плюсовом проводе. Минусовая клемма светодиодной ленты будет напрямую подключена к модулю диммера.

Заключение

Эта статья основана на основах тумблера, светодиодной ленты и том, как их соединить вместе, чтобы сформировать цепь. Таким образом, у вас есть прекрасная возможность узнать довольно общие основы об электронных устройствах.
