Термопара подключение

Применяется в основном для измерения температуры. Международный стандарт на термопары МЭК п. Для измерения разности температур зон, ни в одной из которых не находится вторичный преобразователь измеритель термо-ЭДС , удобно использовать дифференциальную термопару: две одинаковые термопары, соединённые навстречу друг другу. Каждая из них измеряет перепад температур между своим рабочим спаем и условным спаем, образованным концами термопар, подключёнными к клеммам вторичного преобразователя, но вторичный преобразователь измеряет разность их сигналов, таким образом, две термопары вместе измеряют перепад температур между своими рабочими спаями. Принцип действия основан на эффекте Зеебека или, иначе, термоэлектрическом эффекте.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Нормализатор сигнала термопары К-типа, max6675 (Trema-модуль)
  • Главное меню
  • Термопреобразователи сопротивления и термопары
  • ТЕРМОПАРА И ПРИНЦИПЫ ЕЕ ПРИМЕНЕНИЯ
  • Термопара. Виды, устройство, монтаж термопар.
  • Термопреобразователи сопротивления и термопары
  • Sit термопара – что это такое, принцип действия термопары, подключение преобразователя
  • 6.2. Схемы подключения термопар к измерительному прибору.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Термопреобразователи сопротивления

Продолжая использовать наш сайт, вы даете согласие на обработку файлов cookie, которые обеспечивают правильную работу сайта. В данной статье приведены основные технические характеристики термопреобразователей сопротивления, ГОСТ Общие технические требования и методы испытаний и преобразователей термоэлектрических далее термопары , ГОСТ Общие технические условия, а также рекомендации по правильному выбору термопреобразователей, их установке, подключению и обслуживанию. Также см. Как правильно измерять температуру?

Подключение термопар Метрология, КИП и датчики. Правила форума.

В автоматизации технологических процессов очень часто приходится снимать показатели о температурных изменениях, для их загрузки в системы управления, с целью дальнейшей обработки. Для этого требуются высокоточные, малоинерционные датчики, способные выдерживать большие температурные нагрузки в определённом диапазоне измерений. В качестве термоэлектрического преобразователя широко используются термопары — дифференциальные устройства, преобразующие тепловую энергию в электрическую. Устройства также являются простым и удобным датчиком температуры для термоэлектрического термометра, предназначенного для осуществления точных измерений в пределах довольно широких температурных диапазонов. В частности, управляющая автоматика газовых котлов и других отопительных систем срабатывает от электрического сигнала, поступающего от сенсора на базе термопары.

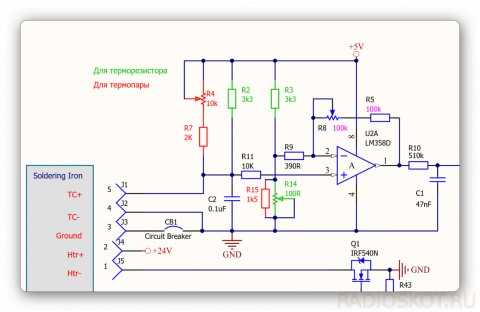

Всем привет. Подключаю термопару через LM Куча схем в интернете Температура скачет как прокаженная


Ошибка 404 | НПФ КонтрАвт.

КИПиА для АСУ ТП

Выберите продукцию из спискаНормирующие преобразователи измерительные …НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения …НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65 …НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений …НПСИ-237-ТС нормирующий преобразователь сигналов термосопротивлений, IP65 …НПСИ-150-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-110-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-110-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-250/500-УВ1 преобразователь сигналов термопар, термосопротивлений и потенциометров…НПСИ-250/500-УВ1.2 преобразователь сигналов термопар, термосопротивлений и потенциометров, разветвитель «1 в 2» …НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров …НПСИ-200-ГРТП модули гальванической развязки токовой петли. ..НПСИ-200-ГР1/ГР2 модули гальванической развязки токового сигнала (4…20) мА…НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА…НПСИ-ДНТВ нормирующий преобразователь действующих значений напряжения и тока…НПСИ-ДНТН нормирующий преобразователь действующих значений напряжения и тока …НПСИ-200-ДН/ДТ нормирующие преобразователи действующих значений напряжения и тока…НПСИ-МС1 преобразователь мощности, напряжения, тока, коэффициента мощности…НПСИ-500-МС3 измерительный преобразователь параметров трёхфазной сети с RS-485 и USB …НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB …НПСИ-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией…НПСИ-237-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией, IP65 …НПСИ-ЧВ/ЧС нормирующие преобразователи частоты, периода, длительности сигналов, частоты сети…ПНТ-х-х нормирующий преобразователь сигналов термопар. ..ПСТ-х-х нормирующий преобразователь сигналов термосопротивлений…ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый…ПCТ-a-Pro нормирующий преобразователь сигналов термосопротивлений программируемый…ПНТ-b-Pro нормирующий преобразователь сигналов термопар программируемый…ПCТ-b-Pro нормирующий преобразователь сигналов термосопротивлений программируемыйБарьеры искрозащиты (барьеры искробезопасности)…КА5003Ех барьеры искрозащиты, разветвители 1 в 2 сигналов термопар, термометров сопротивления и потенциометров, 1-канальные, USB, RS-485…КА5004Ех барьеры искрозащиты, сигналы термопар, термометров сопротивления и потенциометров, сигнализация, USB, RS-485…КА5011Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5022Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные…КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…20) мА, 1-канальные, HART, шина питания . ..КА5031Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные, HART …КА5131Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 1-канальные, HART …КА5132Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 2-канальные…КА5241Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 1-канальные…КА5242Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5262Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5232Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5234Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 4-канальныеКонтроллеры, модули ввода-вывода. ..MDS AIO-1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-1/F1 Модули комбинированные функциональные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4/F1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов, 4 ПИД регулятора…MDS AI-8UI Модули ввода аналоговых сигналов тока и напряжения…MDS AI-8TC Модули ввода сигналов термопар, тока и напряжения…MDS AI-8TC/I Модули ввода сигналов термопар, тока и напряжения с индивидуальной изоляцией между входами…MDS AI-3RTD Модули ввода сигналов термосопротивлений и потенциометров…MDS AO-2UI Модули вывода сигналов тока и напряжения…MDS DIO-16BD Модули ввода-вывода дискретных сигналов…MDS DIO-4/4 Модули ввода-вывода дискретных сигналов …MDS DIO-12h4/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DIO-8H/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DI-8H Модули ввода дискретных сигналов высоковольтные. ..MDS DO-8RС Модули вывода дискретных сигналов …MDS DO-16RA4 Модули вывода дискретных сигналов …MDS IC-USB/485 преобразователь интерфейсов USB и RS-485…MDS IC-232/485 преобразователь интерфейсов RS-232 и RS-485…I-7561 конвертер USB в RS-232/422/485…I-7510 повторитель интерфейса RS-485/RS-485…I-7520 преобразователь интерфейса RS-485/RS-232Измерители-регуляторы технологические…МЕТАКОН-6305 многофункциональный ПИД-регулятор с таймером выдержки…МЕТАКОН-4525 многоканальный ПИД-регулятор…МЕТАКОН-1005 измеритель технологических параметров, щитовой монтаж, RS-485…МЕТАКОН-1015 измеритель, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1105 измеритель, позиционный регулятор, щитовой монтаж, RS-485…МЕТАКОН-1205 измеритель-регулятор, нормирующий преобразователь, контроллер, щитовой монтаж, RS-485…МЕТАКОН-1725 двухканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1745 четырехканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485. ..МЕТАКОН-512/532/562 многоканальные измерители-регуляторы…Т-424 универсальный ПИД-регулятор…МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор…МЕТАКОН-513/523/533 ПИД-регуляторы…МЕТАКОН-514 ПДД-регулятор…МЕТАКОН-613 программные ПИД-регуляторы…СТ-562-М источник тока для ПМТ-2, ПМТ-4Регистраторы видеографические…ИНТЕГРАФ-1100 видеографический безбумажный 4/8/12/16 канальный регистратор данных Счётчики, реле времени, таймеры…ЭРКОН-1315 восьмиразрядный одноканальный счётчик импульсов, поддержка RS-485, щитовой монтаж…ЭРКОН-315 счётчик импульсов одноканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-325 счетчик импульсов двухканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-415 тахометр-расходомер…ЭРКОН-615 счетчик импульсов реверсивный многофункциональный, поддержка RS-485, щитовой монтаж…ЭРКОН-714 таймер астрономический…ЭРКОН-214 одноканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-224 двухканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель. ..ЭРКОН-215 реле времени программируемое одноканальное, поддержка RS-485, щитовой монтаж, цифровая индикацияБлоки питания и коммутационные устройства…PSM-72-24 блок питания 24 В (3 А, 72 Вт)…PSM-36-24 блок питания 24 В (1,5 А, 36 Вт)…PSL низковольтные DC/DC–преобразователи на DIN-рейку 3 и 10 Вт…PSM/4R-36-24 блок питания и реле, 24 В (1,5 А, 36 Вт)…БП-24/12-0,5 блок питания 24В/12В (0,5А)…ФС-220 фильтр сетевой…БПР блок питания и реле…БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный)…БР4 блок реле…PS3400.1 блок питания 24 В (40 А) …PS3200.1 блок питания 24 В (20 А)…PS3100.1 блок питания 24 В (10 А)…PS3050.1 блок питания 24 В (5 А)…PS1200.1 блок питания 24 В (20 А)…PS1100.1 блок питания 24 В (10 А)…PS1050.1 блок питания 24 В (5 А)Программное обеспечение…SetMaker конфигуратор……  История  версий…MDS Utility конфигуратор…RNet программное обеспечение…OPC-сервер для регулятров МЕТАКОН…OPC-сервер для MDS-модулей

Как правильно монтировать термопары? Советы по установке термопар

Термопары бывают разных стилей: от прямого погружения до защитной гильзы, ручного монтажа, поверхностного монтажа и многих других.

Каждый из них имеет особый способ реализации датчика, но вот несколько вещей, о которых следует помнить:

  • Помните, что единственная температура, которую измеряет термопара, — это ее собственная температура. Таким образом, цель состоит в том, чтобы получить температуру спая термопары, соответствующую той же температуре, что и объект или процесс, который вы хотите измерить.
  • Тепло всегда течет от горячего к холодному, а металлические провода, оболочки и корпуса проводят тепло. Таким образом, для получения точных измерений в иммерсионных приложениях важно, чтобы датчик был погружен в воду в достаточной степени, чтобы предотвратить передачу тепла вверх или вниз по проводам и корпусу. Это известно как «проводимость штока» и зависит от процесса и условий окружающей среды.
  • Для поверхностных датчиков многие имеют либо монтажные отверстия для крепежа, либо клейкие поверхности для установки.
  • Некоторые термопары имеют монтажную резьбу или другие очевидные способы установки. Для других имеется большой выбор компрессионных фитингов, проходных отверстий, кронштейнов и других принадлежностей для их монтажа в вашем технологическом процессе.

Электропроводка Термопары

Термопары имеют положительный и отрицательный провода, поэтому при установке важно соблюдать полярность. Для термопар с цветовой кодировкой ANSI/ASTM отрицательный провод всегда красный. В термопарах с цветовой маркировкой IEC отрицательный провод всегда белый.

При использовании удлинительного провода или соединителей необходимо использовать один и тот же тип термопары, чтобы не вносить ошибку. Соединители термопар имеют полярность, указанную на корпусе соединителя, и имеют уникальные размеры контактов, чтобы обеспечить правильное соединение соединителей.

Если любое из соединений перепутать, это приведет к ошибке измерения.

Подключение термопар к другим устройствам

При подключении термопар к другим устройствам необходимо следить за соблюдением правильной полярности. Термопары, изготовленные по цветовым кодам ANSI/ASTM, всегда имеют отрицательный провод вместо красного. Это противоположно обычному электрическому стандарту положительного провода красного цвета. Кроме того, когда требуется удлинительный провод, для обеспечения точности необходимо использовать провод термопары.

Пересечение полярности и использование провода, не являющегося термопарой, в качестве удлинителя, являются двумя наиболее распространенными причинами ошибок при установке термопар.

Как подключить одну термопару к двум устройствам

Если требуется более одного измерения, следует использовать двойные или несколько термопар. В двойных термопарах датчик содержит отдельные измерительные цепи, поэтому каждый сигнал термопары не зависит от другого. Это гарантирует, что один измерительный сигнал не окажет отрицательного влияния на другой.

Передача сигнала

Сигналы термопары представляют собой низковольтные сигналы, на которые легко воздействуют электромагнитные помехи. Высоковольтные устройства и электромагнитные излучатели, такие как двигатели и радиоприемники, могут попасть в сигнал термопары и подавить его. В случаях, когда требуются длинные кабели или когда ожидаются электромагнитные помехи, можно использовать экранированный кабель для защиты сигнала термопары от этих источников.

Лучшим вариантом для многих является использование преобразователей температуры или преобразователей сигналов. Эти устройства могут быть расположены рядом с датчиком и будут не только преобразовывать низковольтный сигнал в 4-20 мА или другой более надежный сигнал, но также будут обеспечивать холодный спай.

Вопрос о том, какой длины может быть кабель термопары, больше зависит от возможностей измерительного прибора.

Диагностика ошибок чтения температуры с помощью термопар

При расследовании ошибок чтения вот несколько мест, с которых можно начать:

  • Термопары имеют положительный и отрицательный провода, поэтому при их подключении необходимо следить за соблюдением полярности соединений. Это справедливо и при добавлении в цепь удлинительных проводов. Помните, что красный провод является отрицательным при использовании термопар с цветовой кодировкой ANSI/STM (белый для термопар с цветовой кодировкой IEC).
  • Если для подключения термопары к измерительному прибору используется удлинительный провод, необходимо использовать провод того же типа, что и для термопары, иначе возникнут ошибки.
  • Для термопар требуется так называемый эталон холодного спая на приборном конце цепи. Большинство термопарных приборов включают это, но если вы используете милливольтметр, это необходимо учитывать.
  • Электрические помехи могут вызвать ошибки измерения, особенно при использовании заземленных термопар.

Подключение промышленных термопар: основные советы и рекомендации

Одна вещь, которую я усвоил в этой отрасли: хотя существуют стандарты для цветовых кодов и типов термопар, самое основное правило для установки  (в США при подключении термопара, КРАСНЫЙ всегда отрицательный) не интуитивно понятен любому, кто когда-либо занимался электромонтажом.

Довольно легко определить, что вы сделали что-то неправильно: вы подключаете термопару непосредственно к прибору, и по мере того, как процесс нагревается, показания показывают, что он остывает. По мере остывания процесса показания показывают повышение температуры. Если вы перепутаете проводку в распределительной коробке, она будет считываться в правильном направлении, но у вас будут ошибки из-за ложных соединений.

Вот несколько основных схем подключения из справочного раздела каталога Lesman с правилами, которым необходимо следовать, и некоторыми рекомендациями по выбору правильного провода для термопары.

Перечислены три основные схемы подключения термопар:

  1. Как подключить одну термопару к одному прибору
  2. Как подключить одну термопару к двум разным измерительным приборам
  3. Как подключить несколько термопар к одному прибору через переключатель

Как видите, ни одна из диаграмм не является действительно сложной, но есть несколько правил, которым необходимо следовать, чтобы сделать это правильно.

  • В США при подключении проводов термопары к приборам КРАСНЫЙ всегда отрицательный . Другой провод с цветовой маркировкой всегда положительный.
  • Соедините провод термопары с типом используемой термопары.
  • Используйте проволоку для термопар для изготовления элементов термопары или для подключения термопар к контрольно-измерительным приборам. Удлинительный провод термопары следует использовать ТОЛЬКО для подключения термопар к контрольно-измерительной аппаратуре , и ни в коем случае нельзя использовать медный провод.
  • Если вы подключаете термопару к выключателю или распределительной коробке, НЕ обязательно, чтобы контакты были такими же, как материалы термопары. Просто знайте, что любая разница температур между положительным и отрицательным контактами станет ошибкой в ​​сигнале.
  • Не прокладывайте выводы термопары в кабелепроводах, по которым проходит силовая проводка. И не прокладывайте кабелепровод, несущий провода термопары, параллельно электрическим шинам или тяжелому кабелепроводу. Пересеките их под прямым углом.

Есть также несколько советов, которые следует учитывать при покупке провода для термопары. Все начинается с подбора типа провода к типу термопары, но для достижения наилучших характеристик также учитывайте следующее:

  • При покупке провода для термопары выбирайте изоляцию провода, которая совместима с вашей средой применения. Для применений, требующих влагостойкости, используйте тефлон, ПВХ, каптон или тефзел. Для высокотемпературных применений используйте стекловолокно, стекловидный кварц и керамическое волокно.
  • Если подводящий провод будет часто изгибаться, используйте многожильный провод для подключения термопар.
  • Для защиты проводки от физического воздействия используйте металлические оплетки и провода в гибкой броне.
  • Для подключения датчиков к компьютерам и защиты от паразитных сигналов ЭМП используйте провода с алюминиевыми майларовыми экранами и заземляющими проводами.
