Как самостоятельно подключить терморегулятор холодильника?
Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.
Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.
Устройство терморегулятора холодильника
Механизм термостата представляет рычажную систему, управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.
Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.
Принцип работы
Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.
Неисправности
Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).
В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать. Во втором, надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.
Место установки
Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.
В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри.
Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.
Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.
- Для этого надо обесточить холодильник, выдернув шнур из электросети.
- В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
- Обозначить маркером схему подключения проводов.
- Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.
Установить новый термостат в обратной последовательности.
Особенности подключения
Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).
Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.
Кстати, провода, подходящие к терморегулятору, имеют такое назначение:
- оранжевый, красный или черный — соединяет термостат с компрессором;
- коричневый — фазный провод, ведущий в розетку;
- белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
- полосатый желто-зеленый — заземление.
Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.
Настройки
У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.
У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —> например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5.
В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.
Осторожно. Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.
Как подключить терморегулятор к настенному обогревателю
Часто бывает так, что системное отопление не способно создать оптимальный микроклимат у вас дома. Оно либо слишком сильно нагревает помещение, что приходится открывать окна, либо недостаточно, и в комнате вы все равно мерзнете. В первом случае вы получаете тепло в избытке и, по сути, тратите больше, чем могли бы. Во втором – просто платите за тепло, которое даже не чувствуете.
Складывается такое ощущение, что вы просто выбрасываете деньги на ветер, не правда ли?
Поэтому многие покупают обогреватели, чтобы контролировать уровень тепла у себя дома. Но в большинстве моделей не предусмотрена функция регулирования мощности. Поэтому на помощь приходят терморегуляторы. Благодаря им вы можете выставить необходимую температуру и не переплачивать за электричество. В этой статье мы расскажем, как подключить терморегулятор к инфракрасному настенному обогревателю, а также о принципе его работы.
Терморегуляторы способны работать циклично, то есть электросеть замыкается и размыкается. При этом прибор работает на протяжении длительного времени. С помощью него вы можете отопить помещение заранее, при этом он не дает обогревателю перегреться, что исключает возникновение пожара. Сама техника оснащена специальными датчиками, которые фиксируют значения температуры на временной шкале. Таким образом сама система может анализировать температуру в комнате и корректировать ее.
На данный момент существует много разных типов терморегуляторов. К основным мы можем отнести механический и цифровой.
Механические терморегуляторы – это устройства небольшие по своим размерам, которые имеют ручное управление и работают с помощью рычажка. На нем есть специальные деления, благодаря которым вы можете выставить необходимую вам температуру.
Цифровые терморегуляторы – это более современная модель. Здесь есть 2 вида управления: сенсорное или же с помощью кнопок.
Оба варианта терморегуляторов являются действенными и простыми, вам только нужно определиться, с каким вам будет удобнее работать.
Как подключить терморегулятор к обогревателюОдни из самих простых терморегуляторов являются те, которые подсоединяются к розетке. Здесь вам нужно просто вставить вилку от обогревателя в разъем терморегулятора и выставить необходимую температуру.

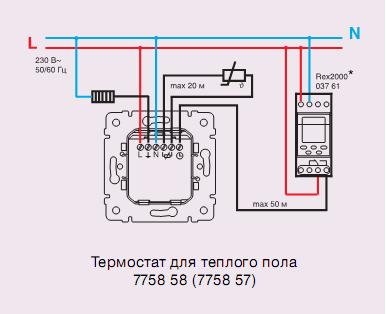

С настенными терморегуляторами будет немного сложнее.
Здесь мы поэтапно распишем все шаги, поэтому вы с легкостью с этим справитесь.
Шаг 1. Прежде всего вам нужно подключить термостат к электропитанию. Обогреватель может подключаться двумя способами: через розетку или же к линии автомата на термощитке. Ваш терморегулятор должен быть установлен в сеть между обогревателем и термощитком.
Шаг 2. Далее вам нужно рассмотреть термостат и найти у него 4 клеммы. Обычно 2 находятся на выходе и 2 на входе. При подключении обогревателя вам нужно подсоединить два провода к клеммам на выходе, при этом не забудьте учитывать полярность (+, -).
Шаг 3. Нужно соединить клеммы с самим обогревателем. ВАЖНО! Мы расписали вам основную схему подключения обогревателя к термостату, обязательно при установке ознакомьтесь с инструкцией от вашей установки, поскольку техника разных брендов имеет свои нюансы.
Если же вам все равно сложно и непонятно, как подключить терморегулятор, лучше обратитесь к специалисту, который сможет сделать все качественно.
Или же выбирайте простой терморегулятор, который подключается к розетке.
Некоторые люди считают термостат глупой тратой денег и не видят в его использовании значительных плюсов. Для пояснения мы выделим основные плюсы на базе наших установок от Uden-S:
- На данный момент существует большое разнообразие различных терморегуляторов. В нашем магазине вы можете найти технику, которая имеет более 5000 циклов работы. При этом вы можете планировать температурный режим на неделю, учитывая при этом время суток.
- С помощью сенсора вы можете с легкостью устанавливать необходимую температуру, а также техника имеет опцию сохранения заданных настроек после выключения.
- Есть модели, которые работают с помощью Wi-Fi управления. На товар предоставляется гарантия от года. Также к 1 терморегулятору вы можете подключать несколько обогревателей.
- При работе терморегулятора, вы контролируете мощность обогревателя и можете значительно снизить свои расходы за электричество.
Учитывая все вышесказанное, можем сказать, что подключить терморегулятор не сложно. Все зависит от его типа. Во всяком случае, с помощью него вы сможете создать у себя дома комфортные условия.
Цветовые коды проводов термостата, которые вам нужно знать
Пытаетесь ли вы починить свой термостат или устанавливаете новый интеллектуальный термостат, этот цветовой код провода термостата поможет вам избежать проблем с проводкой своими руками. Однако обратите внимание, что это список часто используемых цветов проводов, и ваш термостат может содержать провода другого цвета. Если у вас есть какие-либо сомнения, закажите профессиональную установку термостата.
Ниже приведены распространенные цвета проводов термостата:
- Белые провода
- Желтые провода
- Зеленые провода
- Оранжевые провода
- Красные провода: Rc и Rh
- Синий или C-провод
Белый провод
Белый провод под термостатом подключается к системе отопления.
Он заканчивается у вашего воздухоочистителя или печи. Белый провод подключается к клемме W в стандартных термостатах. Если ваша система HVAC имеет несколько ступеней нагрева, вы можете найти более одного белого провода.
Желтые провода
Желтые провода под термостатом подключаются к компрессору. Они управляют вашей системой кондиционирования воздуха. Желтые провода заканчиваются контактором вашего компрессора через воздушный манипулятор. Желтые провода подключаются к клеммам Y на термостате.
Зеленый провод
Зеленый провод под термостатом подключается к вентилятору печи или к вентилятору. Он заканчивается на воздухораспределителе или печи. Зеленый провод подключается к клемме G на термостате.
Оранжевый провод
Оранжевый провод термостата подключается к тепловому насосу, если он у вас есть. Он заканчивается в вашем наружном конденсаторе для реверсирования работы клапана с горячего на холодное. Оранжевый провод подключается к клемме О на термостате.
Оранжевый провод относится только к домовладельцам с воздушным тепловым насосом. Только воздушные тепловые насосы подключаются к вашему наружному конденсатору. Домовладельцам с геотермальными тепловыми насосами оранжевый провод не нужен.
Красные провода
Красные провода указывают на питание. Вы можете увидеть провод Rc и/или Rh.
Ж/д провод
Ж/д провод предназначен для систем кондиционирования воздуха или систем с двойным трансформатором. Системы с двойным трансформатором относятся к установке с охлаждающим и нагревающим трансформатором. Провода Rc подключаются к клеммам RC на термостате.
Правый провод
Правый провод подключается к системе отопления, а не к системе охлаждения. Этот провод может быть красным без прикрепленной к нему буквы H, в зависимости от того, есть ли у вас установка с двойным трансформатором. Правый провод подключается к правой клемме на термостате.
Синий или С-провод
Синие провода также называются С-проводами, поскольку они являются общим проводом.
Провода C необходимы для любого интеллектуального термостата, который должен быть подключен к источнику питания 24/7, независимо от типа вашего теплового насоса. (Прежде чем принять решение, важно убедиться, что ваш тепловой насос совместим с вашим термостатом.)
C-провода или различных цветов подходят для каждого термостата, но синие C-провода относятся к термостатам, подключенным к тепловому насосу. Синие провода для тепловых насосов. Этот провод подключается к клемме B на вашем термостате.
Перепутались провода?
За проводами термостата нужно следить! Избегайте ошибок при подключении проводки своими руками, позвонив в AireServ® , чтобы помочь вам сделать это правильно. Мы помогаем домовладельцам с установкой и ремонтом термостата. Позвоните по телефону (855) 679-0011 или запросите встречу онлайн, чтобы начать.
Как подключить термостат
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как узнать, какие провода подключать к моим новым клеммам термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. |
| ||||
Соединения проводов термостата
Термостат Вопрос №1 Я пытаюсь подключить термостат, как мне узнать, какого цвета провода подключать к клеммам?
- Я покупаю дом, в котором я заметил отсутствие термостата и проводку, но термостат отсутствует.
- Я заменил один в моем нынешнем доме и использовал старую проводку термостата, чтобы сделать новый, и он работает нормально.
- Термостат, который я хочу установить, является программируемым Honeywell.
- У меня вопрос как узнать какие провода к каким клеммам идут так как в инструкции написано не парьтесь по цветам используйте старый для установки нового а там нет старого термостата.
Этот вопрос по электричеству поступил от: Сида, домовладельца в Сент-Люси, Флорида.
Дополнительные комментарии: На вашем сайте есть отличные статьи для домовладельцев и новичков.
Термостат Вопрос № 2
- Я пытаюсь установить термостат Honeywell Lyric T5, но не знаю, какую настройку использовать. Я живу в многоквартирном доме, в котором есть геотермальное отопление и охлаждение, а также тепловой насос. Однако в типичной проводке теплового насоса нет провода O или B.
- У меня есть только провода R, C, G, Y1 и W1. Когда я начал настраивать термостат как геотермальный тепловой насос, он запросил переключение O/B на нагрев или охлаждение, что не относится ко мне.
- Когда я выбрал O/B для обогрева, охлаждение и обогрев работают, но обогрев не отключается даже после того, как температура окружающей среды достигает установленной температуры. Я не понимаю, какая у меня система отопления/охлаждения.
Когда я начал настраивать термостат как геотермальный тепловой насос, он запросил переключение O/B на нагрев или охлаждение, что не относится ко мне.Этот вопрос по электропроводке поступил от Сэнни, домовладельца из Ванкувера, Канада.
Термостат Вопрос №3:
- У меня вопрос по печи. Ранее я переключился на интеллектуальный термостат, но сейчас хочу вернуться к «неинтеллектуальному» термостату, и я забыл расположение проводки. Системе 1-2 года и к ней подключены только кондиционер и обогреватель.
- Внутри панели печи два жгута, в одном два провода, в другом четыре. Два жгута проводов: белый и черный. Четыре жгута проводов: белый, черный, красный и зеленый.
- Плата печи имеет 7 разъемов. Это R, Y/Y2, W, Com 24V, G, DHUM и Y1. Подскажите, пожалуйста, какие провода куда подключать? Также в печи стоит Carrier 59SP5A.
Это R, Y/Y2, W, Com 24V, G, DHUM и Y1. Подскажите, пожалуйста, какие провода куда подключать? Также в печи стоит Carrier 59SP5A.Этот вопрос по электропроводке поступил от Роберта из Далласа, штат Техас.
Ответ Дэйва:
Спасибо за вопросы по электрике.
Да, Сид, это немного странно. Цвета проводов и количество проводов обычно такие же, как показано ниже в таблице проводки термостата.
Простота подключения термостата
Применение: Термостат для управления отоплением, вентиляцией, вентиляцией и кондиционированием воздуха.
Уровень мастерства: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: основные электрические ручные инструменты, включая маленькую отвертку и небольшие инструменты для зачистки проводов.
Расчетное время: зависит от личного опыта и умения работать с инструментами и тонкими проводами термостата.
Меры предосторожности: определите цепь печи или теплового насоса, выключите ее и пометьте примечанием, прежде чем работать с проводкой термостата.
Поиск и устранение неисправностей и проверка: Большинство термостатов можно проверить с помощью вольтметра/омметра. Аккумулятор термостата следует проверить и при необходимости заменить.
Примечание. Убедитесь, что вы приобрели именно тот термостат для замены, который соответствует номинальному напряжению.
Проводка термостата: Куда крепятся красный и белый провода на новом термостате?
- Теперь у меня есть термостат, который имеет только красный и белый провода, и мне интересно, куда я могу их подключить на моем новом термостате?
Этот вопрос по электропроводке поступил от Сильвестра, домовладельца в Камминге, штат Джорджия.
Пример: Типовая схема подключения термостата для ОВКВ, печного отопления и кондиционирования воздуха
- Наиболее распространенные области применения термостата:
- Термостат кондиционера
- Термостат нагрева
- Термостат теплового насоса
| Клемма Этикетка | Цвет провода | Функция/Описание |
| Правая | Красный провод | 24 В для обогрева |
| Рк | 24 В для охлаждения | |
| Y1 | Желтый провод | Охлаждение первой ступени |
| Y2 | Синий провод | Охлаждение второй ступени |
| Г | Зеленый провод Серый провод * | Внутренний вентилятор |
| Ш1 | Белый провод | Нагрев первой ступени |
| W2 | Черный провод | Нагрев второй ступени |
| О | Оранжевый провод | Тепловой насос Реверсивный клапан Режим охлаждения |
| Б | Коричневый провод | Тепловой насос Реверсивный клапан Узел нагрева |
| С | Коричневый провод** | 24 В, нейтраль (общий) |
* Встречается в некоторых печах марки Carrier
**Коричневый провод часто является первым проводом, используемым для общей ветви 24 В, однако чаще всего используются белый, черный и синий.
Типовая схема подключения термостата для обогрева печи и кондиционирования воздуха
Наиболее распространенный Термостат Применение:
- Термостат для кондиционирования воздуха
- Термостат нагрева печи
| Терминал Этикетка | Цвет провода | Функция/Описание |
| Р | Красный | 24 В |
| Б | Синий | Охлаждение |
| Г | Зеленый Серый * | Вентилятор |
| Вт | Белый | Отопление |
ПРИМЕЧАНИЕ.
Хотя многие домашние системы отопления и кондиционирования воздуха оснащены кабелем термостата стандартного типа с проводами с цветовой маркировкой, провода следует идентифицировать, чтобы убедиться в точном назначении каждого провода .
Руководство по эксплуатации обогревателя и проводка термостата

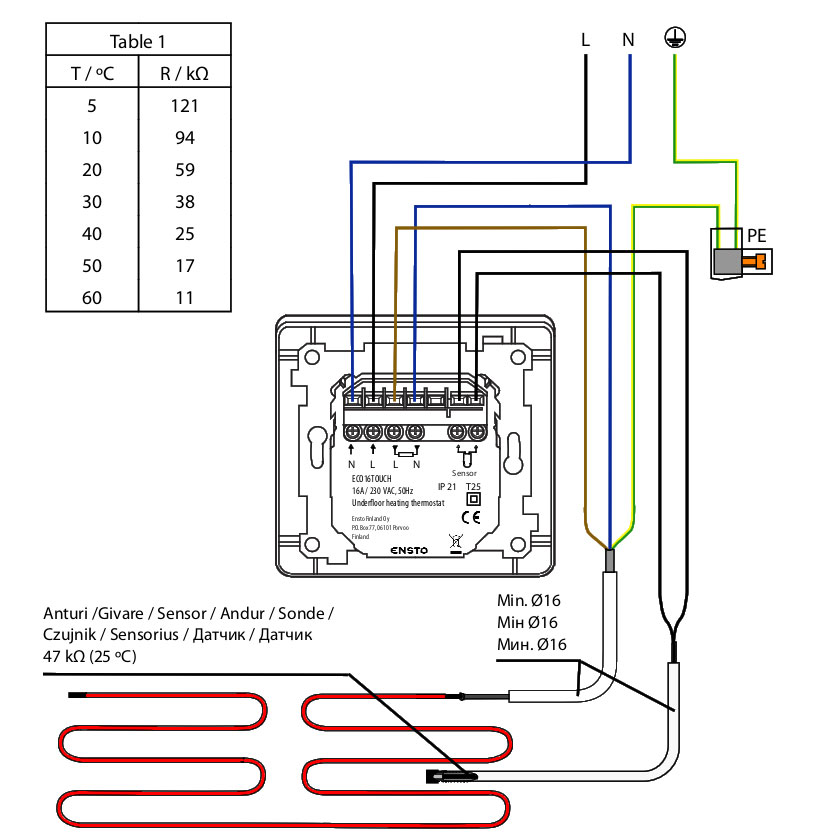

Пример: электрическая схема термостата
Подробнее о проводке отопления и кондиционирования воздуха Подключение контура теплового насоса
- Электропроводка теплового насоса
- Тепловые насосы используются для отопления и охлаждения. Настенные блоки отлично подходят для офисов, соляриев, пристроек к комнатам, гаражей и используются в номерах отелей и мотелей.
