Мощное промежуточное реле с тремя перекидными контактами Finder. Силовые промежуточные трехконтактные реле. КИП-Сервис. Промышленная автоматика.
- Мощное промежуточное реле
- 3 перекидных контакта (зазор ≥ 3 мм)
- Обмотка переменного или постоянного тока
- По классификации UL (определенные комбинации реле / розеток)
- Светодиод, механический индикатор, кнопка
- Усиленная изоляция между катушкой и контактами
| Параметр | Значение |
|---|---|
| Характеристики контакта | |
| Конфигурация контактов | 3 перекидных контакта (3PDT) |
| Номинальный ток / максимальный пиковый ток | 16 / 30 A |
| Номинальное напряжение / максимальное напряжение переключения | 250 / 400 В |
| Номинальная нагрузка в AC | 4000 ВА |
| Номинальная нагрузка в AC15 (~230 В) | 750 ВА |
| Допустимая мощность однофазного двигателя (~230 В) | 0,8 / 1,5 кВт |
| Отключающая способность DC1: 30 / 110 / 220 | 16 / 0,6 / 0,4 ВА |
| Минимальная нагрузка на переключение | 1000 мВт (10/10 В/мА) |
| Стандартный материал контакта | AgCdO |
| Характеристики катушки | |
| Номинальное напряжение (50/60 Гц) | 6, 12, 24, 48, 60, 110, 120, 230, 240, 400 В~ |
| Номинальное напряжение | 6, 12, 24, 48, 60, 110, 125, 220 В= |
| Номинальная мощность при постоянном / переменном токе высокой чувствительности при постоянном токе (50 Гц)/Вт | 2,2 / 1,3 ВА |
| Рабочий диапазон при переменном токе | (0,8…1,1) Un В |
| Рабочий диапазон при постоянном токе | (0,8…1,1) Un В |
| Напряжение удержания | 0,8Un / 0,6Un В |
| Напряжение отключения | 0,2Un / 0,1Un В |
| Технические характеристики | |
| Механический ресурс | 10×106 / 30×106 циклов |
| Электрический ресурс при номинальной нагрузке AC1 | 100×103 циклов |
| Время включения / выключения | 11/4 мс |
| Изоляция между обмоткой и контактами (1,2 / 50 мкс) | 6 кВ |
| Диэлектрическая прочность между открытыми контактами | 1500 В~ |
| Температура окружающей среды | -40…+70 °C |
| Категория защиты реле | RT I |
| Технические характеристики | |
|---|---|
| Номинальные значения | 16 A — 250 В |
| Изоляция между обмоткой и контактами | 6 кВ (1,2/50 мкс) |
| Категория защиты | IP 20 |
| Температура окружающего воздуха | -40…+70 °C |
| Момент завинчивания | 0,8 Нм |
| Длина зачистки провода | 10 мм |
| Максимальный размер провода для розеток 92.03 | одножильный: 1×10 / 2×4 мм², 1×8 / 2×12 AWG многожильный: 1×6 / 2×4 мм², 1×10 / 2×12 AWG |
03 для реле Finder серии 62
33, ммГабаритные размеры розеток Finder 92.03, мм Схема подключения силовых реле с 3-мя перекидными Finder серии 62.33
Схема контактов розеток Finder 92.03 для реле Finder серии 62
| 62.33. | . | .0040 | ||
|---|---|---|---|---|
| AC (50/60 Гц) | 8 | |||
| DC | 9 | |||
| 12 В | 012 | |||
| 24 В | 024 | |||
| 110 В | 110 | |||
| 220 В | 230 | |||
Пример: 62.
33.8.230.0040
Как подключить вот такое реле поворотов ? — ЗАВОД РУ
- Автор: Халит Тимербаев
- 07 мая 2020
- Добавить в закладки
Всем привет как подключить вот такой реле поворотов ?Спасибо.
Как подключить Реле Реле поворотов
Поделиться
Как подсоединить подогрев с насосом на Белорус 826?
- Автор: Дмитрий Зяблов
- 15 декабря 2022
- 29 комментариев
Здраствуйте. Трактористы, помогите, пожалуйста. На работе дали, сказали ставь. Я не знаю как. Кто подскажет? белорус 826
Как подсоединить Как подключить подогрев подогреватель Насос белору Беларус Беларус 826
Почему МТЗ 82.1 не могу завести из кабины, через ключ, не заводится реле щёлкает, а стартер не срабатывает? А на прямую на стартере замыкаешь- крутит.
- Автор: Егор Кошкаров
- 15 апреля 2022
- 21 комментарий
Ребят, подскажите МТЗ 82.1 не могу завести из кабины, через ключ, не заводится реле щёлкает, а стартер не срабатывает.
А на прямую на стартере замыкаешь крутит В чём проблема Может из за датчика на коробке блокировки запуска дизеля или реле накрылось или проводка
Почему МТЗ 82.1 Не могу завести Кабина Ключ через Не заводится Напрямую Реле Щелкает не срабатывает Стартер замыкаешь Крутит
Как подключить на МТЗ шнэкоротор, интересует схема подключения г/шлангов и какие цилиндры стоят на подъём сей установки?
- Автор: Василий Коленов
- 24 октября 2021
- 6 комментариев
Может у кого стоит на МТЗ шнэкоротор, интересует схема подключения г/шлангов и какие цилиндры стоят на подъём сей установки?
Как подключить МТЗ шнэкоротор Схема подключения Какие Цилиндр стоят Подъем Установка
Как подключить розетку для прицепа мтз82 по цветам 7 контакт?
- Автор: Олег Винокуров(админ)
- 22 сентября 2021
- 9 комментариев
Здравствуйте, как подключить розетку для прицепа мтз82 с цветам 7 контакт?
Как Подключить Как подключить Розетка Прицеп МТЗ 82 цвет 7 Контакты
Как в Кировце 744 подключить магнитолу?
- Автор: Владимир Белицкий
- 06 сентября 2021
- 18 комментариев
Народ, подскажите как в Кировце 744 подключить магнитолу?
Как подключить Кировец К-744 Магнитола
Как подключить воздухоразпределитель на 2птс4?
- Автор: Иван Швайцер
- 18 июня 2021
- 3 комментария
Всем привет, как подключить воздухоразпрелелитель на 2птс4?
Как подключить Воздухозаборник воздухораспределитель 2птс4
Почему на мтз 82 стартер не крутит, а втягивающая щелкает? Поменял реле стартера, замок зажигания и в завершении стартер.
Проблема осталась.- Автор: Дмитрий Резенчук
- 14 июня 2021
- 31 комментарий
Коллеги, подскажите, пожалуйста, такая проблема: на мтз 82 стартер не крутит, втягивающая щелкае,т а стартер не работает. Поменял реле стартера, замок зажигания и в завершении и сам стартер все равно не крутит. Может у кого то была такая проблема и как её решить? Заранее спасибо.
Почему МТЗ МТЗ 82 Щелкает Стартер Не крутит Втягивающий поменяли Реле замок зажигания Проблема осталась
На мтз 80 нет аккумулятора и нет не каких реле. Газ добавляешь и фары горят ярко, мала газа тускло. Как сделать так, чтоб горели равномерно?
- Автор: Павел Волк
- 25 апреля 2021
- 12 комментариев
Всем привет. У меня на мтз 80 нет аккумулятора и нет не каких реле и ТД, газ добавляешь и фары горят ярко, мала газа тускло. Как сделать так чтоб он горели равномерно? Может надо реле, если да то какое ?
МТЗ МТЗ 80 нет Аккумулятор Реле Газ добавить Яркость ярко мало тускло горели равномерно Как сделать
Как подружить дозатор с гуром на мтз82? Какие могут быть нюансы?
- Автор: Рамиль Юсупов
- Вчера в 20:13
- 26 комментариев
Есть ли те кто дружил дозатор с гуром на мтз82? Какие могут быть нюансы?
Как подсоединить Как подключить как подружить Дозатор ГУР МТЗ МТЗ 82 Какие Ньюансы
Можно ли генератор от Т 40.
подключить без реле зарядки на Т 25?- Автор: Алексей Кабаков
- 18 февраля 2021
- 1 комментарий
Здравствуйте. Имею генератор от Т 40. Ставлю на Т 25. Можно его подключать безе реле зарядки? По схемам в интернете говорится, что туда нужно только лампочка и амперметр. У кого как подключено. Позже куплю реле и поставлю. Может еще подскажете, какое реле поставить вместо родного?
Можно ли Подключить Т-25 Т-40 Генератор Реле Зарядка
3-контактная схема подключения звукового сигнала
Сэмом Орловским
В этой статье я объясню схему подключения 3-контактного реле звукового сигнала, чтобы упростить процесс подключения реле на велосипеде или автомобиле.
Как электрику, мне иногда приходилось подключать реле звукового сигнала, и я узнал несколько советов. Реле помогает контролировать мощность цепи звукового сигнала.
Реле представляет собой электрический переключатель, состоящий из входной клеммы или контактов для одной или нескольких систем управления и клеммы рабочего контакта. Выключатель может иметь неопределенные контакты в различных формах. В 3-контактном реле центральный контакт (контакт 2) подключается к положительной клемме аккумулятора, а третий и первый контакты подключаются к отрицательному контакту (на 12-вольтовой батарее) и сиренам в определенном порядке.
В этом руководстве я подробно расскажу об этом.

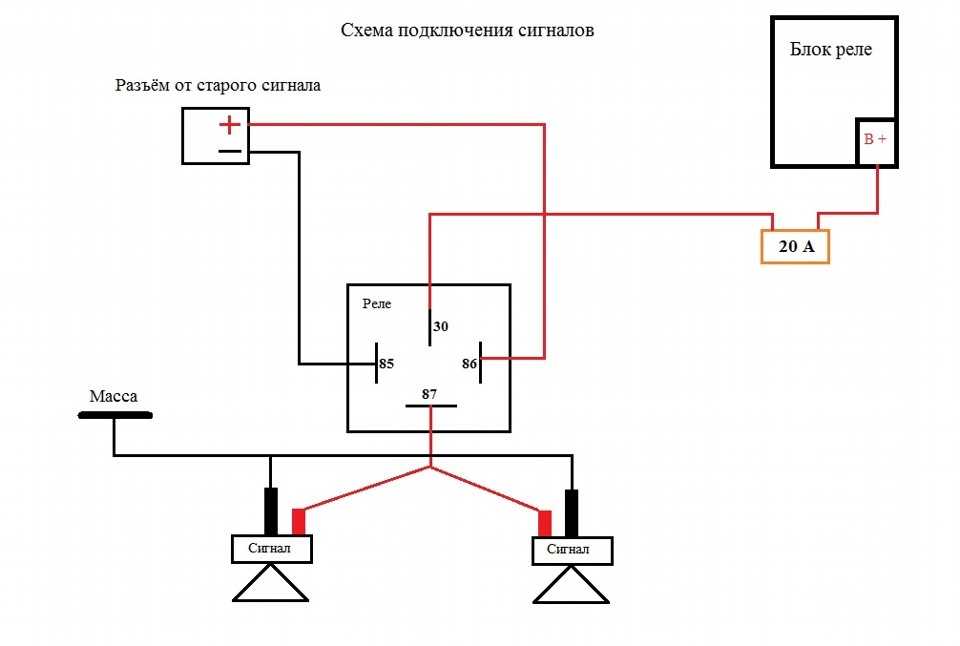

Схема подключения 3-контактного реле звукового сигнала Видео | Simple Living TVТерминал или контакты 1 и 3
Видео | shabbir koylawala Подсоедините коричневый провод к земле и подключите его к третьей клемме 3-контактного реле.
Подсоедините другой провод от отрицательного провода к одной клемме на звуковом сигнале. Подключите другой контакт звукового сигнала к контакту 1 на блоке реле.
Примечание: Рога не имеют полярности, поэтому не имеет значения, какой провод куда идет при разделении отрицательного соединения для подключения к рогам.
Клемма или контакт 2 (в центре или в середине)
Видео | shabbir koylawalaЭта клемма подключается к проводу, содержащему напряжение или питание — горячему проводу, который подключается к положительной клемме аккумулятора.
Вы можете использовать синий или красный провод (стандартный цветовой код для горячих проводов) для подключения среднего вывода реле, содержащего (показан на схеме ниже). Вы можете зачистить провод примерно на 1 дюйм в глубину, чтобы обнажить проводящие нити или поверхность.
Важность использования реле в соединениях звукового сигнала Чтобы произвести достаточный звук, автомобильный или велосипедный звуковой сигнал использует значительный ток.
На ранних автомобилях рулевая колонка пронизана цепью звукового сигнала, и нередко «кнопочный переключатель» на колонке закрывался, потому что на него не нажимали достаточно сильно. Кроме того, для передачи сильного тока требовался довольно толстый провод, что также представляло опасность возгорания.
Включение реле устранило сильный ток, идущий по рулевой колонке, что позволило гораздо быстрее переключаться и управлять двумя или более звуковыми сигналами.
Часто задаваемые вопросы – Часто задаваемые вопросы Обязательно ли наличие реле звукового сигнала?Реле используются для того, чтобы цепь меньшей мощности могла управлять цепью большей мощности.
Тросы и подпружиненные контакты переключателя в рулевой колонке маломощные в цепи звукового сигнала, при этом сам звуковой сигнал потребляет большую мощность. Вход реле управляется небольшой мощностью, но выходные контакты могут выдерживать гораздо большую мощность.
Типичное автомобильное реле потребляет гораздо меньше одного ампера для включения силовых контактов, которые могут выдерживать до 30 ампер.
Соленоид стартера — это реле, которое может передавать сотни ампер. Вы не хотите, чтобы так много энергии проходило через ключевой переключатель.
Можно ли подключить звуковой сигнал без использования 3-контактного реле?Подключение сирены без реле бессмысленно и бесполезно, потому что цель подключения сирены будет потеряна. При подключении сирены вам понадобится реле, которое является важным компонентом в цепи сирены.
Реле помогает регулировать мощность цепи звукового сигнала. Это помогает в освобождении связи, которая замыкает цепь звукового сигнала, позволяя замыкать цепь и звонить при включении.
Нужно ли предохранять реле? Конечно, надо. При подключении цепи реле звукового сигнала используйте конфигурацию предохранитель/реле/нагрузка. При подключении цепи первым элементом обычно подключается предохранитель.
При подключении или проводке предохраните силовой кабель в зависимости от его размера и используйте предохранитель для защиты провода реле.
Реле и предохранитель выполняют разные функции. Реле — это электромеханический переключатель, а предохранитель — это кусок провода с низким сопротивлением. Когда через компоненты рупора протекает больший ток, который сжег бы все компоненты целиком, нить накала нагревается и сгорает/плавится, защищая другие элементы от возгорания.
