Как подключить вилку: Как подключить вилку к проводу? Инструкция с фото и видео.

Подключение вилки 380 вольт

Чтобы подключить к сети электрооборудование, для работы которого требуется трехфазное напряжение 380 вольт, необходима соответствующая вилка.

Довольно часто, большая часть промышленного оборудования, а также трехфазных электроприборов, используемых в быту, поставляется без электрической вилки, лишь с питающим кабелем. Чтобы обеспечить возможность простого отключения прибора от сети когда это потребуется, без вмешательства квалифицированного электрика, используются трехфазные розетки с соответствующими вилками — штекерами.

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОЙ ВИЛКИ НА 380В

Установку начнем с разбора силового штекера ABB на составные части. Для этого не требуется откручивать никаких дополнительных болтов или шурупов, достаточно просто повернуть против часовой стрелки верхнюю, красную часть вилки.
Всего вилка на 380 вольт состоит из трех основных компонентов:

— Механизма

— Защитного корпуса

— Кабельного зажима, предназначенного для герметичного ввода питающего кабеля в вилку.

Кабельный зажим и защитный корпус трехфазной вилки АББ, необходимо надеть на питающий кабель аппарата, как показано на изображении ниже. Надевать следует в обратном порядке, а именно, сперва кабельный зажим, а затем защитный корпус.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

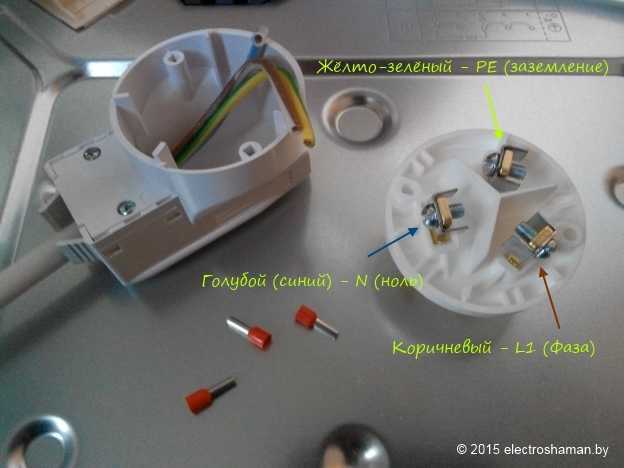

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.



После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

На этом установка и подключение вилки на 380 вольт заверщена, если у вас остались какие-то ворпосы или предложенияя по статье, не стесняйтесь, пишите их в комментариях к статье, постараюсь ответить всем.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Как поменять вилку на проводе: видео, фото, инструкция

Содержание

• 1 Инструменты и материалы для замены вилки
• 2 Сравниваем разборную и литую вилки
• 3 Особенности соединения
• 4 Как поменять электрическую вилку на проводе
  • 4.1 Как поменять электрическую вилку на C1-b
  • 4.2 Как поменять электрическую вилку на трехполюсную C6
  • 4.3 Как заменить неисправную электрическую вилку С5 или С6 с помощью наращивания провода
  • 4.4 Старая электрическая вилка и ее замена
  • 4.5 Замена старой евровилки
  • 4.6 Замена штепсельных вилок
  • 4.7 Замена разборной вилки
  • 4. 8 Замена старой электровилки советского образца
• 5 Ремонт вилки газонокосилки

Инструменты и материалы для замены вилки

Для проведения работ понадобится:

1. Вилка.
2. Двужильный кабель. Попробуйте разобраться, как подключить трехжильный провод к вилке, но в этом случае придется подключать заземляющий.
3. Отвертка.
4. Ножик.

Сравниваем разборную и литую вилки

Второй вариант более надежен, отличается плотными контактами, соединенными со штырями. В изготовлении литой вилки применяют точечную сварку, припой и обжим. Кроме того, такая вилка отличается герметичностью.

К сожалению, с целью выполнения ремонта разобрать такую вилку невозможно. При перетирании у основания сетевого шнура литую вилку приходится отрезать и устанавливать разборную модель. Можно поменять полностью шнур машины, но придется выполнить ее частичную разборку.

Но если вас не пугают трудности, то лучше вышедшую из строя литую вилку поменять на аналогичную новую, как более надежную в эксплуатации.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Как поменять электрическую вилку на проводе

Если возникла необходимость замены вилки на проводе, то прежде нужно определиться с ее типом, исходя из потребляемой мощности электроприбора и необходимости его заземления. Чтобы не задумываться, лучше всего заменить неисправную электрическую вилку, вилкой такого же типа.

Как поменять электрическую вилку на C1-b

Если возникла необходимость заменить вилку на шнуре, то начинать нужно с подготовки концов проводов к подключению. Для этого нужно обрезать шнур на расстоянии 3-5 см от вилки. Если вилка из-за плохого контакта в ней сильно нагревалась, то обычно изоляция провода в месте выхода из вилки делается жесткой и эту часть провода нужно удалить. Далее с проводов снимается изоляция на длину около 20 мм и на его концах формируются колечки. В колечки вставляются винты, на которые предварительно надеты сначала пружинные (гроверы), а затем плоские шайбы. Гровер нужен обязательно.

Затем винт закручивается в штырь до упора. Таким же образом провод присоединяется и ко второму штырю. Штыри устанавливаются в корпусе выступами в специальные круглые углубления. Далее на провод накладывается планка и прижимается двумя винтами к корпусу. Если изоляция провода тонкая, то для предотвращения его перетирания в месте выхода из вилки, желательно на изоляцию надеть резиновую или полихлорвиниловую трубку.

Осталось соединить половинки корпуса и стянуть их винтом с гайкой. Если половинки не полностью соприкасаются, значит, мешают провода, проходящие рядом со стягивающим винтом, нужно их отодвинуть. Для этого нужно открутить немного винты у колечек, повернуть провод и затянуть винты обратно. Если этого не сделать, то при затягивании можно поломать вилку. Если Вы подсоединяете к двухполюсной вилке шнур, в котором три провода, то проводник желто — зеленого цвета (заземляющий) зачищать от изоляции и куда либо подсоединять не нужно.

Как поменять электрическую вилку на трехполюсную C6

Подготовка концов проводов для подсоединения к трехполюсной вилке C6 шнура выполняется точно также как и для вилки C1-b. Технология сборки тоже аналогичная. Главное, если нет в комплекте вилки гроверов, обязательно найдите и установить эти пружинные шайбы. Для подсоединения шнура к вилке в концы его проводов, предварительно сформированные в колечки, нужно вставить винты с шайбами и с усилием прикрутить к контактным площадкам вилки. Обратите внимание,желто — зеленыйпровод допускается подсоединить только к заземляющему контакту. Он обычно находится по середине между контактными площадками штырей.

Если шнур двухпроводной и в нем нет желто — зеленого провода, то контакт заземления в вилке оставляется свободным.

Как заменить неисправную электрическую вилку С5 или С6 с помощью наращивания провода

На практике можно столкнуться с ситуацией, когда сетевая вилка отказала, электроприбор срочно нужен, а разборной вилки для замены под рукой нет. В магазин добираться далеко, да и не в каждой деревне есть магазин электротоваров. Но даже из такой, казалось безвыходной ситуации, есть простой выход.

Практически в любом хозяйстве имеется, какой-либо неисправный электроприбор, например, электрический чайник. От него можно взять вилку для ремонта и заменить неисправную по ниже приведенной инструкции.

На фотографии изображена старая подставка для электрочайника, от которой отходит провод с литой вилкой С6 на конце. Длина сетевого провода у электрочайников обычно небольшая, но, тем не менее, если длина провода электроприбора, у которого нужно заменить вилку была недостаточной, то можно воспользоваться случаем и провод сделать длиннее. В этом случае провод от подставки электрочайника нужно откусить оставит его максимальную длину. Иногда в нижней части подставки часть провода навита на катушку. Поэтому его длина может быть больше, чем очевидно. Если наращивать провод электроприбора не нужно, то достаточно оставить около 15 сантиметров шнура.

Далее нужно аккуратно, чтобы не повредить изоляцию проводов, разрезать вдоль оболочку шнуров на длину около 10 см и вытащить провода из оболочки. Внимание, оболочку отрезать не нужно. Обычно в стандартном кабеле три провода разных цветов. Коричневый (фаза), светло-синий (ноль) и желто — зеленый (заземляющий проводник).

На следующем шаге необходимо подогнать длину проводников таким образом, чтобы места будущих скруток проводов были сдвинуты относительно друг друга на пару сантиметров. При подгонке длины проводов нужно учесть, что соединяться между собой в обязательном порядке должны одноцветные провода.

Далее снимается изоляция с жил проводов на длину около 15 мм. Если в одном из кабелей отсутствует желто — зеленый провод, то с имеющегося изоляцию снимать не следует, так как его никуда присоединять нельзя. Он должен остаться свободным.

На следующем шаге зачищенные от изоляции медные жилы проводов соединяются друг с другом методом скрутки. Для хорошего контакта достаточно трех витков обвития.

Для надежного долговременного контакта соединения проводов их необходимо пропаять припоем с помощью паяльника. Для удаления возможных острых выступов припоя и концов проволочек место пайки необходимо обработать наждачной бумагой. Если не пропаять скрутки, то при большой мощности электроприбора контакт со временем может нарушиться.

Обойтись можно и без пайки, если перед скруткой на провода надеть отрезки тонкостенной медной или латунной трубки с внутренним диаметром чуть больше диаметра изоляции провода. После скрутки проводов сдвинуть трубки на место соединения и сплюснуть их в нескольких местах бокорезами.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться. Если расстояние между скрутками получилось менее 10 мм, то тогда их нужно покрыть изоляционной лентой.

Теперь осталось только покрыть место соединения кабеля одним слоем изолирующей ленты, и работа будет закончена.

Как видите, на шнуре электроприбора методом наращивания проводов установлена исправная вилка, и электроприбор теперь можно подключить к электросети для дальнейшей эксплуатации.

Сращиваемые кабели были взяты белого и черного цветов специально, для наглядности. Если подобрать цвет вилки и изолирующей ленты ПВХ в тон кабелю электроприбора, то место соединения будет практически незаметным.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

• Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

• Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

• Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.

• Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки.

Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

• Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

• Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

• Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

• Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

• Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Замена разборной вилки

Если у вас электрическая вилка старого образца, она разборная и имеет всего две жилы, то инструкция будет очень похожа с предыдущей. Заземление для данного типа вилок не предусмотрено, по этому заземляющую жилу глушим (срезаем под корень). Давайте рассмотрим по шагам как установить вилку на проводе:

Разбираем новую вилку

Зачищаем жилы

Прикручиваем жилы к контактам

Закрепляем жилы в корпусе

Стягиваем корпус вилки фиксирующими винтами

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

1. Демонтируется старый корпус и разбирается.
2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Источники

• https://FB.ru/article/383000/kak-podklyuchit-vilku-k-provodu-pravila-i-rekomendatsii
• https://stiralkainfo.ru/remont/kak-zamenit-vilku-na-stiralnoj-mashine. html
• https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html
• https://lightika.com/bytovaya-tehnika/kak-pomenyat-vilku-na-provode-s-zazemleniem.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vilku-k-provodu-evrovilka-i-staraya-vilka/
• https://vodatyt.ru/elektrika/zamena-vilki.html

[свернуть]

Как подключить вилку (учебник + видео)

Узнайте, как подключить вилку! Я покажу вам шаг за шагом, как подключить вилку с 2 контактами и как подключить вилку с 3 контактами. Подключение штекера простое. Вы можете сделать это!

Как подключить вилку

Подключить вилку очень просто! Недавно я заметил, что у моей настольной пилы с тремя контактами отсутствует один из контактов. Я собираюсь показать вам шаг за шагом, как я это исправил. Кроме того, мы рассмотрим подключение двухконтактной вилки, какой провод куда идет, с какой стороны вилки черный провод и многое другое!

Этот пост содержит партнерские ссылки на расходные материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами, сделанными своими руками. и советы DIY с вами. Вы не платите за использование этих ссылок. Нажмите здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к разделу , как подключить вилку , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , наполненный полезными хитрости с карманными отверстиями , экономия места идеи для мастерских , умные советы по самостоятельному изготовлению и многое другое!

Содержание

• Могу ли я подключить вилку самостоятельно?
• Какой провод куда идет на вилке?
  • Подключение вилки: основы двухконтактной вилки
  • Подключение вилки: основы трехконтактной вилки
• Какие инструменты мне нужны для подключения вилки?
• Как подключить двухконтактную вилку
• ВИДЕО: Как подключить трехконтактную вилку
• Как подключить трехконтактную вилку

---

Могу ли я подключить вилку самостоятельно?

Да, конечно! Подключение вилки — это простой проект «сделай сам». Как я уже упоминал, я недавно заметил, что у вилки на моей настольной пиле отсутствует один из штырей. Я заменил сломанную вилку новой вилкой менее чем за 15 минут.

Я знаю, что работа с электричеством может быть пугающей. Но не волнуйтесь. Я проведу вас через каждый шаг, и вы увидите, что подключить вилку очень просто.

Вернуться к оглавлению

---

Какой провод куда идет на вилке?

Если вы когда-либо пользовались электроприборами, то наверняка замечали, что вилки бывают двух типов. Есть 2 штекерные вилки и 3 штыревые вилки. Ниже мы рассмотрим основы того, какой провод куда идет на этих двух типах вилок. Позже я покажу вам , шаг за шагом, , как подключить вилку с 2 контактами и как подключить вилку с 3 контактами.

Вернуться к оглавлению

---

Подключение вилки: основы двухконтактной вилки

Двухконтактные вилки имеют вилку с двумя металлическими штырьками. Когда мы смотрим на вилку с двумя контактами, то в большинстве случаев замечаем, что один контакт немного шире другого.

Вилка подключается к шнуру питания. Внутри шнура два провода. Когда мы посмотрим на шнур, мы заметим, что одна сторона шнура имеет ребра, а другая сторона гладкая.

Эти различия помогают нам понять, как подключить вилку. Сторона шнура с выступами соединяется с более широким штырем. Гладкая сторона шнура соединена с более узким штырем.

Двухштырьковые вилки обычно используются в небольших бытовых приборах, таких как лампы, тостеры и т. д. Штыревая вилка

Трехштырьковые вилки имеют вилку с тремя металлическими штырьками. Когда мы посмотрим на вилку с тремя контактами, мы заметим, что один контакт немного шире другого, а также есть третий круглый контакт. Когда мы заглянем внутрь пробки, мы увидим серебряный винт, зеленый винт и золотой винт.

Какого цвета провода в вилке?

Вилка с 3 контактами подключается к кабелю питания. Внутри шнура три провода. Когда мы заглянем внутрь шнура питания, мы увидим черный провод, белый провод и зеленый провод. Зеленый провод подключается к зеленому винту.

С какой стороны вилки идет белый провод?

Белый провод подсоединяется к серебряному или светлому винту.

С какой стороны вилки черный провод?

Черный провод соединен с золотым или темным винтом.

3-контактные вилки обычно используются в более крупных приборах, таких как настольные пилы, торцовочные пилы и т. д.

Перейти к: Как подключить 3-контактную вилку

Вернуться к оглавлению

---

Какие инструменты мне нужны для подключения вилки?

• Универсальный нож
• Инструмент для зачистки проводов
• Отвертка

Вернуться к оглавлению

---

Как подключить двухконтактную вилку

Расходные материалы

• Двухконтактная вилка

Инструменты

• Универсальный нож
• Инструмент для зачистки проводов
• Отвертка

Шаг 1. Отключите вилку

Первое, что нам нужно сделать, это вынуть вилку из розетки.

Шаг 2. Снимите старую вилку

Отрежьте сломанную вилку шнура питания с помощью универсального ножа или инструментов для зачистки проводов.

Шаг 3. Зачистите провода

Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. Во-первых, мы сделаем надрез в изоляции, чтобы мы могли разделить провода.

На вилке есть полосовой калибр, который показывает нам, сколько изоляции нам нужно удалить.

Затем мы будем использовать инструмент для зачистки проводов, чтобы удалить изоляцию. Я надел на провод клещи для зачистки проводов. Я сделал несколько оборотов и оторвал от провода инструмент для зачистки проводов, чтобы снять изоляцию.

Нам нужно только снять изоляцию. Если мы разрезаем провода, снимая изоляцию, мы должны использовать большее отверстие в инструменте для зачистки проводов.

Я немного скрутил провода, чтобы их было легче намотать на винты в штекере.

Шаг 4. Подключение двухконтактной вилки

На одной стороне шнура питания имеются ребра.

А другая сторона шнура гладкая.

Сторона шнура с выступами соединяется с более широким штырем с помощью серебряного винта. Гладкая сторона шнура соединена с более узким штырем золотым винтом. Оберните проволоку вокруг винта и затяните винт.

Закройте крышку и затяните винты. Вот и все. Вилка готова к использованию!

Вернуться к оглавлению

---

ВИДЕО: Как подключить трехконтактную вилку

Посмотрите, как я подключаю вилку к настольной пиле в этом коротком видео!

---

Как подключить трехконтактную вилку

Расходные материалы

• Трехконтактная вилка

Инструменты

• Универсальный нож
• Инструмент для зачистки проводов
• Отвертка

Шаг 1. Отключите вилку

Первое, что нам нужно сделать, это вынуть вилку из розетки.

Шаг 2. Снимите старую вилку

Я использовал универсальный нож, чтобы срезать сломанную вилку со шнура питания.

Шаг 3. Снимите изоляцию

Затем снимите изоляцию со шнура питания. Мы должны быть осторожны, делая этот разрез. Если мы зайдем слишком глубоко, мы можем срезать изоляцию на проводах. Разрез изоляции проводов может привести к опасному короткому замыканию.

Шаг 4. Зачистите провода

Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. На вилке есть полосовой калибр, который говорит нам, сколько изоляции нам нужно удалить. Я использовал калибр, чтобы отметить, где зачищать провода.

Мы будем использовать инструмент для зачистки проводов, чтобы снять изоляцию. Я надел на провод клещи для зачистки проводов. Я повернул его на несколько оборотов и оторвал от провода стрипперы, чтобы снять изоляцию.

Мы хотим только снять изоляцию. Если мы разрезаем провода, снимая изоляцию, мы должны использовать большее отверстие в инструменте для зачистки проводов.

Я немного скрутил все провода, чтобы их было легче вставить в вилку

Шаг 5. Подключение трехконтактной вилки

Вилка имеет серебряный винт, зеленый винт и золотой винт. Шнур питания имеет белый провод, зеленый провод и черный провод.

Белый провод подключается к серебристому или светлому винту, зеленый провод подключается к зеленому винту, а черный провод подключается к золотому или темному винту.

После того, как все соединения были выполнены, я слегка подергал провода, чтобы убедиться, что они надежно закреплены. Затем мы закроем крышку и прикрепим винты.

Вот и все. Вилка готова к использованию!

Вернуться к оглавлению

---

Заключительные мысли

Теперь вы знаете, как подключить вилку. И я уверен, вы согласитесь, что подключить вилку легко!

Сначала вытащим вилку из розетки. Затем мы отрезаем старую вилку от шнура и с помощью инструмента для зачистки проводов снимаем изоляцию с проводов. Затем мы подключим провода к нужным клеммам в вилке и осторожно потянем за провода, чтобы убедиться, что они надежно закреплены. Затем мы закроем крышку и прикрепим ее винтами.

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы прикрепить ее к Pinterest? Другие мастера были бы признательны, и я тоже! Спасибо – Скотт



164 акции

ведет напрямую | Подключение американской вилки

Подключение американской вилки не сложнее, чем подключение британской или европейской вилки… но здесь достать их намного сложнее, и они могут быть довольно дорогими!

Настолько, что полный американский шнур с литыми разъемами, как показано на нашей странице «Сетевые кабели», будет стоить меньше, чем разъемная вилка…

Тем не менее, если вы хотите купить американские разъемы, почему бы не попробовать нашу вилку NEMA5-15P.

или наш удлинитель NEMA5-15RX.

В качестве альтернативы, если вы не можете найти то, что ищете, либо загляните на нашу страницу международных вилок и розеток, либо позвоните нам, вы можете найти нашу информацию здесь.



---

Электричество УБИВАЕТ!! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или вашей способности выполнять работу, вам следует обратиться к квалифицированному электрику с любыми работами по подключению к сети.

---

NEMA 1-15

Все устройства NEMA 1 представляют собой двухпроводные разъемы без заземления, рассчитанные на максимальное напряжение 125 В. NEMA 1-15P — это вилки с двумя контактами, которые обычно используются в бытовых лампах и бытовой электронике, такой как часы и радиоприемники, а также в небольших бытовых приборах с двойной изоляцией. Соответствующие розетки не разрешены в новом строительстве в США и Канаде примерно с 19 века. 65, но остаются на месте во многих старых домах и до сих пор продаются «только для замены».

Старые образцы были асимметричными и, следовательно, неполяризованными, т. е. вилку можно было вставить любым способом, но нейтральная точка вставки в современной розетке типа A шире, чтобы можно было использовать поляризованные вилки типа A, что позволяет использовать поляризованные разъемы. Поляризованные вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, соответствующие строгим стандартам, такие как герметичные блоки питания для электронных устройств и литые силовые кабели, продаются с узкими контактами, а многие разъемы, совместимые с разъемами 1–15, также неполяризованы.





NEMA 2-15

Линейка разъемов NEMA 2-15 фактически снята с производства в течение некоторого времени. Однако, если вы столкнулись с одним из них при ремонте, правила подключения такие же, как и для диапазона 1-15.

NEMA 5-15 / CS22.2, Nº42



Сетевая вилка типа B имеет два плоских параллельных контакта с той же геометрией, что и тип A, и закругленный заземляющий штырь, обычно выполненный из плоского металла. складывается в форме буквы «U», но в некоторых случаях могут использоваться сплошные штифты. Разъем рассчитан на максимальный ток 15 ампер и 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, Nº42.

Американские и канадские разъемы фактически идентичны. Заземляющий контакт длиннее двух параллельных контактов, поэтому устройство заземляется до подключения питания. Нейтральная точка вставки в розетку типа B шире для размещения поляризованных вилок типа A, но вилки типа B часто имеют оба контакта узкими, а контакт заземления обеспечивает полярность.

С американскими и канадскими вилками, если смотреть прямо на розетку, заземляющая розетка будет внизу, гнездо под напряжением справа, а гнездо нейтрали слева.
