Розетки и выключатели LEZARD: преимущества, конструкция и установка

При проведении любых строительных и масштабных ремонтных работ обойтись без розеток невероятно сложно. Именно поэтому подбор качественного разъема и его установка играют большую роль в общей безопасности помещения


При проведении любых строительных и масштабных ремонтных работ обойтись без розеток невероятно сложно. Именно поэтому подбор качественной электрофурнитуры и ее установка играют большую роль в общей безопасности помещения.



Электрофурнитура LEZARD отличаются высоким качеством и отвечает всем европейским стандартам. Производитель предлагает большой выбор моделей классического дизайна и яркие рамки для экстравагантного интерьера. Lezard розетки и многие другие приборы от этого производителя по доступным ценам можно найти тут — https://res.ua/rus/pobutova-instalyaciya/rozetki-ta-vimikachi/lezard/ — официальный дистрибьютор в Украине.





Разнообразие розеток и выключателей LEZARD

Розетки ЛЕЗАРД отличаются оригинальным внешним видом и высоким качеством составляющих элементов (страна-производитель — Турция). На рынке Украины представлено 4 основных серии: Mira(материал — поликарбонат), Deriy(бюджетная серия, материал ABS-пластик), Demet и Rain. Этот производитель предлагает большое разнообразие розеток с заземлением и без, открытые и с крышкой, телевизионные или компьютерные.


Схемы подключения популярных видов электрофурнитуры от производителя LEZARD:

Розетка б/з – 2К, материал-поликарбонат или ABS-пластик (в зависимости от серии), без заземления.



Розетка с/з – 2К, поликарбонат или ABS-пластик (в зависимости от серии) с контактным заземлением.



Диммер 500 Вт – используют для плавной регулировки освещения дополнен прибором от перегрузок.



Двойная б/з – розетка с двумя входами, 2К, материал-поликарбонат или ABS-пластик (в зависимости от серии), без заземления.



Двойная с/з – розетка с заземлением и двойным входом.



Розетка ТВ – необходима для последовательной передачи сигнала трансляции от централизованной системы в диапазоне UHF/VHF от розетки к другой или с этажа на этаж.



Розетка компьютерная – устройство с 8 полосами RJ45 – Cat5e/Cat6.



Выключатель – однополюсный, одинарный прибор, который контролирует один или несколько источников света в одной локации.

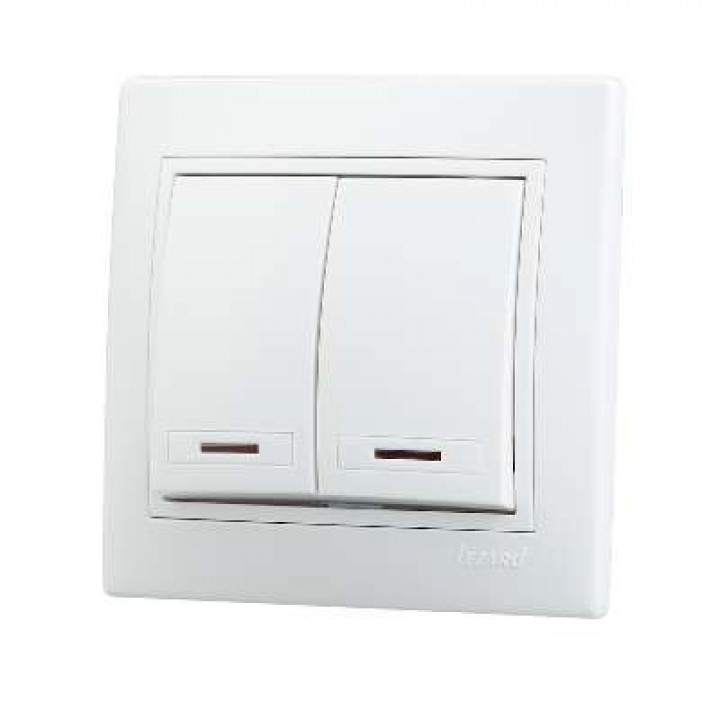

Выключатель двойной – контролирует два раздельных источника света в одном помещении.



Выключатель проходной – дает возможность управлять одним источником света из двух мест.



Выключатель походной двойной – двухполюсный, двойной прибор, способен управлять двумя раздельными источниками света из двух мест.



Выключатель походной с подсветкой – аналогичен предыдущему, дополнен подсветкой.



Способы установки и крепления розеток

Все работы, которые касаются монтажа или проектирования электричества, требуют профессиональных навыков. При этом, не у каждого есть возможность воспользоваться услугами специалиста. Поэтому стоит ознакомиться со способами установки розеток.

На сегодня подключение розеток и выключателей производятся двумя способами:


    Для каждой отдельной точки новая линия электропроводки;

    Одна ветка размещает несколько точек.


    Способ установки зависит от разновидности разводки: какие розетки устанавливают, есть ли у них заземление или же предстоит монтаж трехфазной модели. Разъемы для мощных электроприборов устанавливают на отдельной линии. Каждая электролиния прокладываться отдельно, от щитка и до необходимой точки. Питаемая точка сможет выдержать ток до 32А, как и защитный автомат, расположенный на входе.

    Отдать предпочтение шлейфовому подключению лучше в том случаи, если предстоит установить электророзетки одной группы. Так необходимо присоединить все элементы к одной питающей линии. Опытные специалисты советуют ограничиваться тремя входами для одной системы во избежание поломки сразу нескольких разъемов.

    Установка розеток и выключателей не займет много времени, если правильно подобрать способ и поэтапно выполнить все действия. Способ закрепления разъема выбирается с учетом его конструкции и характеристик, материала стены и типа расположения кабеля. Если кабель проводили в пластиковых коробках, то стоит использовать разъемы наружного типа. Крепятся все элементы каркаса на саморезы (на гипсокартон) или дюбеля (на бетон). Если проводка внутреннего типа, то розетка монтируется на ранее вставленную основу.

    Если основа гипсокартонная, то в ней делается отверстие (по параметрам каркаса), а основу розетки затягивают винтами. После этого зачищают и подключают провода, а лишь после этого основная часть вставляется в каркас.

    Бетонная или кирпичная основа требует высверленного отверстия по размеру коробки, его можно сделать зубилом и перфоратором.


    Где выгодно купить розетки и выключатели в Украине?

    Если Вам нужны качественные розетки LEZARD по доступной цене, заходите на сайт склада-магазина RES. ua. Мы являемся официальным дистрибьютором всех товаров и располагаем сертификатами качества на каждый из них. Каталог товаров наполнен продукцией проверенных производителей, которые отличаются высокой популярностью на отечественном рынке.

    Квалифицированные специалисты нашего склада-магазина помогут Вам подобрать качественную электрофурнитуру и ответят на любые интересующие вопросы, относительно оплаты, доставки и гарантии.

    Специально для посетителей будпортала! Скидка -15% на всю бытовую инсталляцию производителя Lezard. Скидка доступна по промокоду “budport10”. Предложение действительно до 31.07.18.

    Источник: res.ua

    Информация опубликована на правах рекламы

    Похожие статьи:

    06.

    06.2018

    2121

    Компания Ceresit прдеставляет технологию Fibre Force, которая позволяет улучшить свой…

    18. 01.2021

    266

    Резка керамической плитки и керамогранита: необходимость, виды и преимущества порезки с примене…

    04. 12.2020

    1074

    На Сумщине уже 8 лет работает предприятие «Latymer» —  самый крупный в Ук…

    Энергосбережение и экостроительство

    Новые технологии и материалы в Украине

    Строительство и Архитектура в развитых странах мира

    Обзор розеток и выключателей Lezard Nata (Лезард Ната)

     Не секрет, что электроустановочные изделия, съедают крупный кусок пирога от сметы на электрику. И вот если о дизайне и качестве светильников спорить проблематично, то вот о качестве розеток и выключателей я могу вам рассказать очень много. Начнем с серии Lezard Nata. Вдруг кто решил их себе поставить, а тут бац уже и горячие отзывы с фотографиями.

     Начну с описания того что было у меня в работе, какие именно модели выключателей и розеток удалось покрутить в руках:

    • Lezard Nata Выключатель одноклавишный сосна 710-0800-100
    • Lezard Nata Выключатель двухклавишный сосна 710-0800-101
    • Lezard Nata Выключатель проходной сосна 710-0800-105
    • Lezard Nata Розетка двойная с заземлением керамика сосна 710-0800-127
    • Lezard Nata Розетка с заземлением керамика сосна 710-0800-122

    Розетки Lezard Nata

    Ну ничего,  вполне себе джентельменский набор. По мне так фирма Лезард вполне себе такой обычный китай (щас тут подольют типа щас все китай). Да все Китай, но есть нормальный «фабричный» китай, а есть полуподпольный. Ну и электроустановочные изделия фирмы Лезард в первый класс товаров занести сложно.

       Розетка в стандартном горизонтальном расположении (да, да бывают еще и верктикальное расположение двойных розеток, если вы вдруг не знали). Конструкция розетки — сборная, да не просто сборная, а в трижды сборная. Рамки прикручиваются плотно без перекосов.

       Что мне понравилось — это пластиковая «спинка» розетки, довольно таки крупная, как по площади, так и по высоте. При этом внутренний керамический механизм занимает малую площадь. Какие это дает плюсы? По-первых, если идет накладной монтаж розетки, то просверлить отверстие можно в различных местах для ввода кабеля «со спины». Во-вторых, если планируется боковой ввод кабеля через гофру, то тут предусмотрены два ввода, а если заводить кабель через кабель-канал, то нет наплывов и ненужных перемычек внутри, что в свою очередь позволяет продырявить пластиковый корпус розетки, практически в любом месте сбоку.

      Теперь что мне не понравилось. Ну конечно же механизм фиксации провода к контактам розетки через винтик. Блин, 21 век на дворе, а кто-то еще выпускает крепления под винтик. Для тех кто не знает, то винтик плох тем, что когда требуется сильно протянуть контакт, практически всегда провод переламывается пополам. Что касается керамической части, то, с одной стороны, это и надежно, но с другой стороны керамика очень хрупкая (кто вешал много керамических патронов для ламп знает об этом 100%). В данной розетке, ломаться из-за хрупкости керамики, определенно нечему. Но тут другая беда- все время выпадают латунные контактные пластины из посадочных отверстий, что создает определенный гемморой при монтаже.

     Выключатели Lezard Nata

      Что касается выключателей, то особых претензий у меня нету, механизм из пластика + надежное крепление контакта, получше чем урозеток будет. Внутренние размеры выключателей тоже просторные. Двойной выключатель имеет три контакта-один на вход, два на выход, ошибиться новичку будет сложно, если следовать маркировке. А вот проходной выключатель порадовал свой мега схемой подключения на задней стороне:

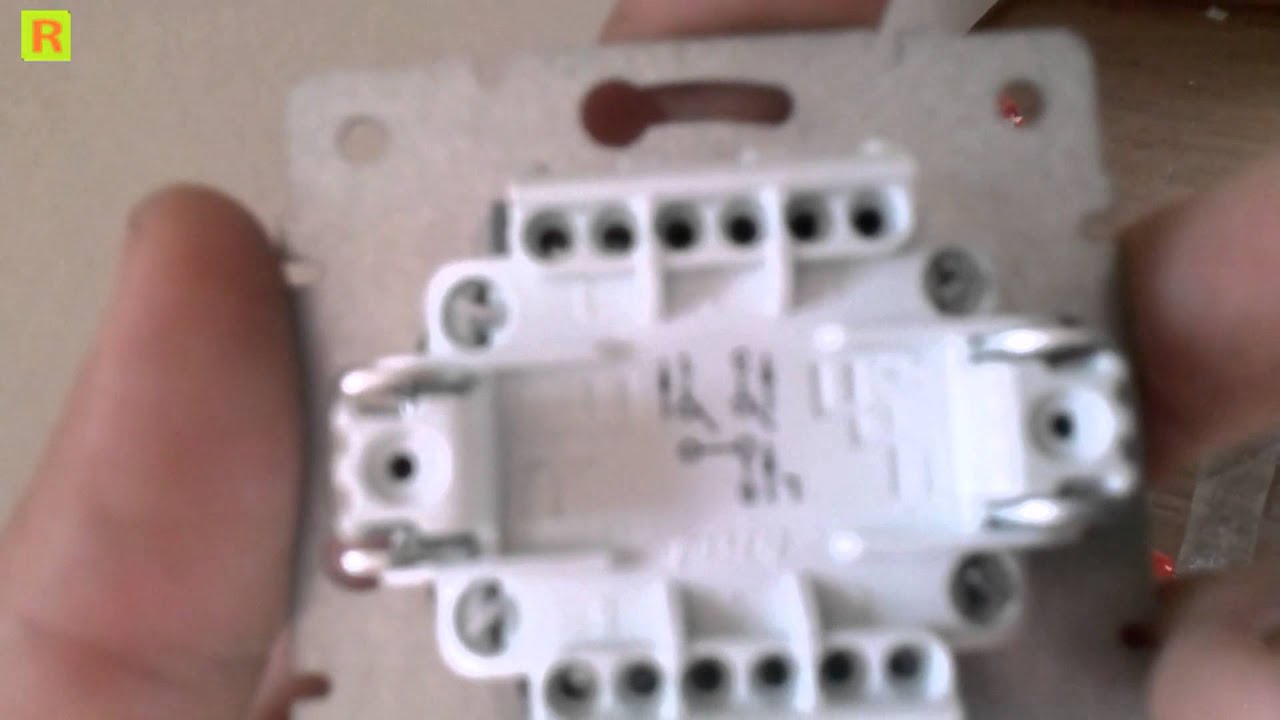

       И РСТ сертификат и 10 ампер, но вот схема подключения. Напомню что это проходной выключатель, соответственно имеем один «вход» и два «выхода». По схеме, если пораскинуть мозгами, получается что 2 это вход, а 3 и 6 — выходы. Но расположение не совпадает с самими клеммами — приглядитесь. Клеммы 2 и 3 поменяны местами)) Я по невнимательности сразу на первых двух проходных выключателях и оконфузился.

    Итоги по выключателям и розеткам серии Lezard Nata

    Качество Lezard Nata — 3 звезды. Если к выключателям Лезард Ната особых, кроме косяка с маркировкой, претензий у меня нету. Ну вот еще всего 3 ввода на двухклавишном выключателе — это тоже косяк, лучше делать две отдельные группы, то есть 4 ввода. А вот к розеткам у меня много вопросов — а главный из них, это контакты на винтиках. Любому дураку понятно, что надежность розетки определяется хорошими контактами, и тут не нужно делать механизм крепления винтиком, потому что это в 95% приведет к пережатию провода почти до отрыва.

    Монтажность Lezard Nata — 4 звезды. Монтажность на хорошем уровне. Просторные розетки с некрупными механизмами подходят практически для любого типа наружного монтажа : через кабель-каналы, гофру, металлорукав , ретро проводом. А так же отличные маневры для накладного монтажа. Но вот блин выпадаюшие контактные пластины на розетках определенно снижают удобство и скорость монтажа.

    Дизайн Lezard Nata — 3 звезды. Дизайн дело спорное, тут кому что нравится. Цвет сосна это чето совсем не сосна, это какая то вишня. Есть правда в каталоге еще и цвет «ольха», но не суть. Мне внешне розетки неочень понравились.

    Все вроде бы и не плохо, но за такое бабло есть более достойные изделия.





    Лезард схема подключения проходного выключателя


    Как подключить проходной выключатель Lezard и какую при этом использовать схему.

    Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

    Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

    С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка. Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

    Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

    Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

    В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

    Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

    Где используются?

    Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь.

    Вопрос – пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard.

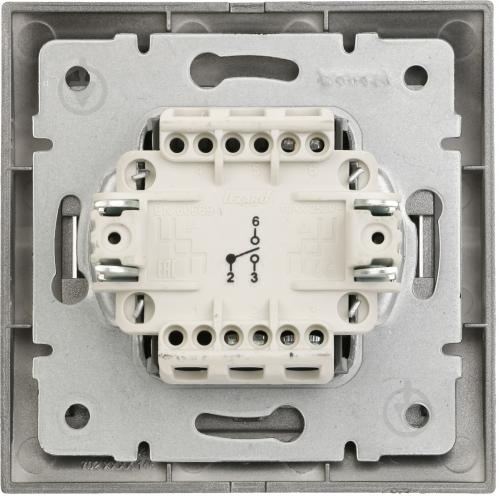

    По-сути, это даже не выключатель, а переключатель. Посмотрите на схему на рис.1

    рис.1 принцип работы двух проходных выключателей

    Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую.

    Благодаря использованию схемы из двух проходных выключателей Lezard мы получаем возможность включать/выключать свет из любой точки.

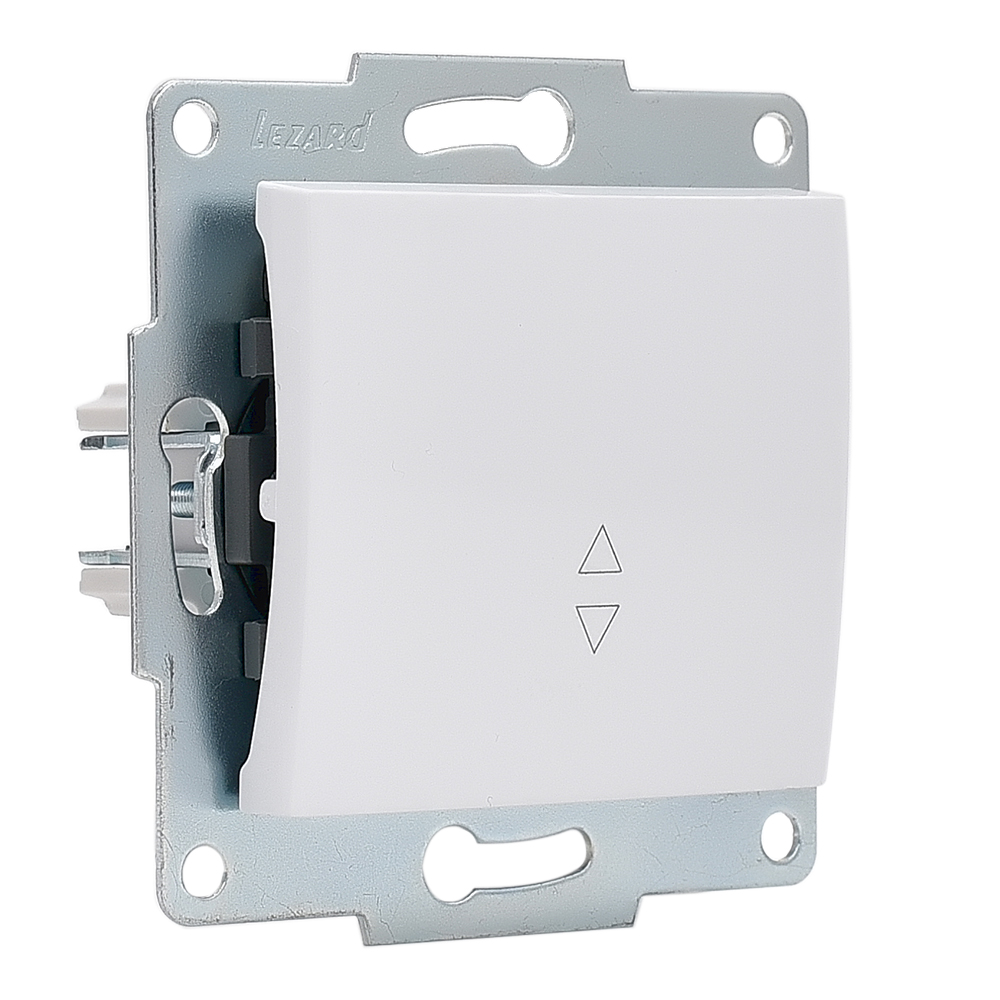

    Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. Разве только тем, что положение вкл/выкл на нем не присутвует.

    Особенности монтажа

    При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

    Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

    Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод

    Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

    Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

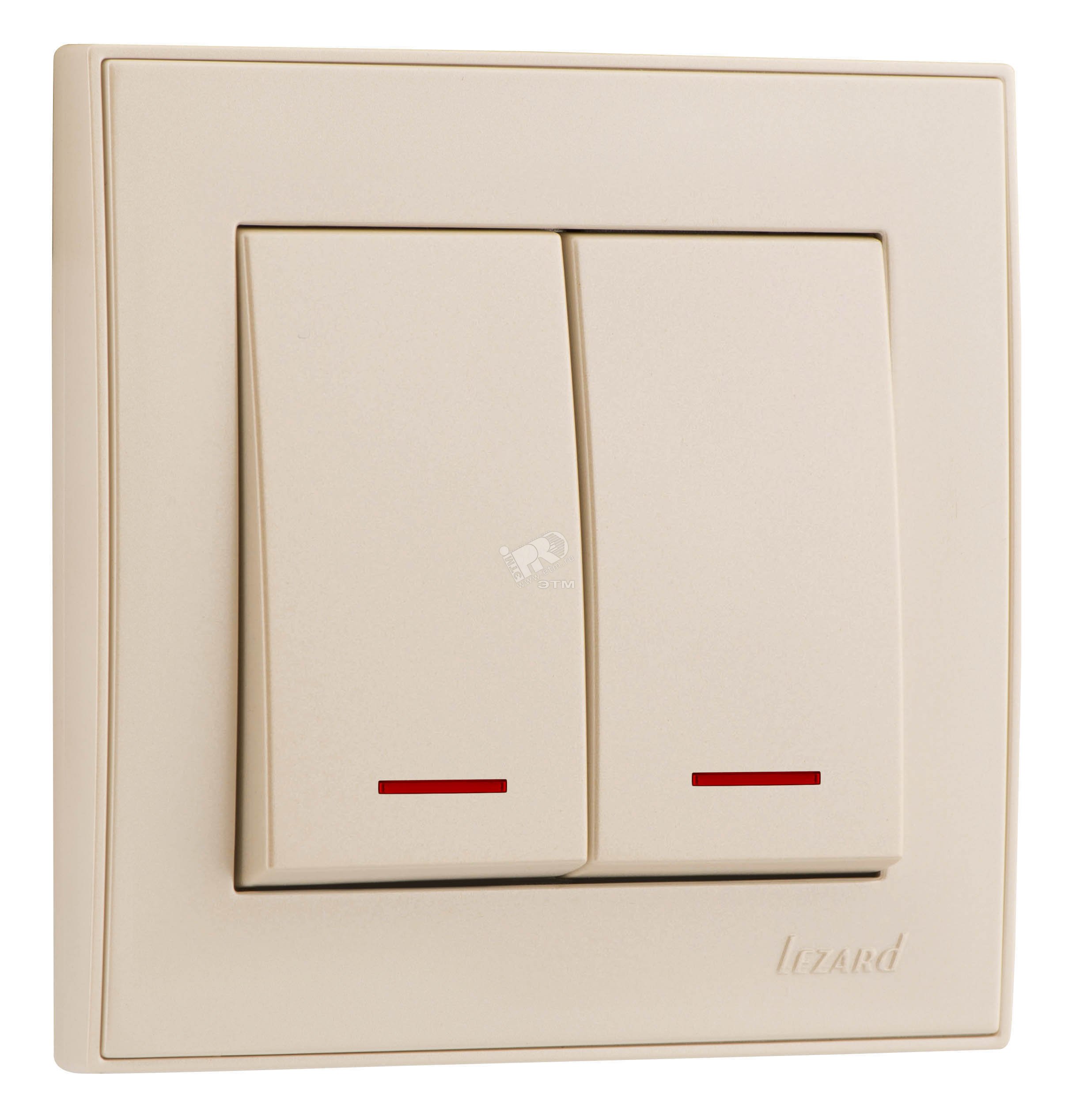

    Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

    Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

    На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

    Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

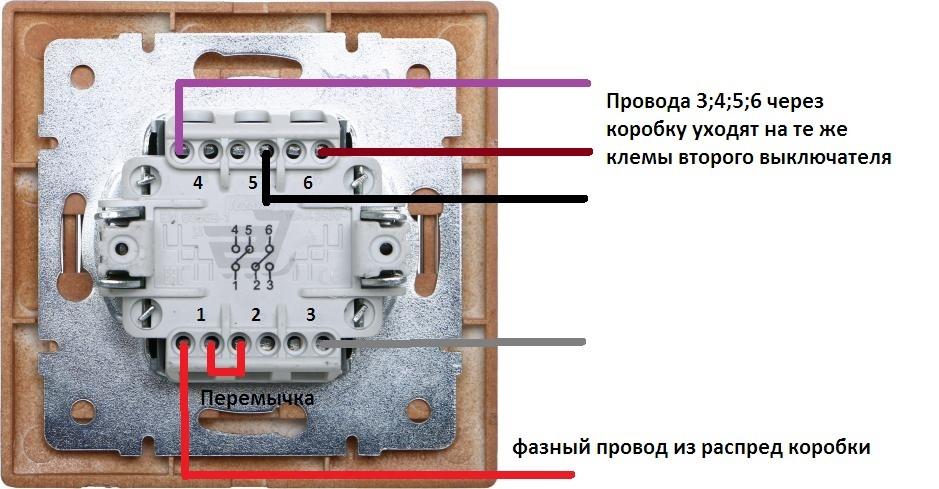

    Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

    Двухклавишный выключатель. Схема подключения

    Необходимые материалы и инструменты

    Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

    • Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
    • Клеммники – лучше использовать концевые, т. к. они значительно экономят время, затраченное на монтаж проводки
    • Сами проходные выключатели
    • Нож для зачистки проводов
    • Подрозетники для размещения корпуса выключателей
    • Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
    • Отвертка для закрепления в подрозетнике корпуса выключателя

    Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

    Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

    Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

    Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

    Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

    Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

    всего оценок:23, средняя: 3,96 из 5) Загрузка… Преимущества и конструкционные особенности выключателя Legrand, а также секреты того, как его подключить Монтаж выключателя
