Выбор автоматического выключателя: определяем нужную мощность

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Для чего нужен автомат
• 2 Выбираем автомат по мощности нагрузки
• 3 Выбираем автомат по сечению кабеля
• 4 Выбираем автомат по току короткого замыкания (КЗ)
• 5 Выбираем автомат по длительно допустимому току (ДДТ) проводника
• 6 Пример выбора автоматического выключателя
• 7 Таблица выбора автоматического выключателя для однофазной сети 220 В
• 8 Таблица выбора автоматического выключателя для трехфазной сети 380 в
• 9 ТОП-5 моделей автомата на рынке в текущем году
• 10 Как обезопасить электросеть от пожара

Домовой автоматический выключатель – важная предохранительная часть электросети. Она помогает продлить срок службы проводки, а также повышает уровень безопасности. Чтобы знать, какие автоматы ставить в частном доме, необходимо учесть сразу несколько параметров.

Для чего нужен автомат

Автоматические выключатели для квартиры, таунхауса, небольшого промышленного объекта обладают общим принципом работы.

Они оснащены двухступенчатой системой защиты:

1. Тепловая. Тепловой расцепитель выполнен из биметаллической пластины. При длительном действии со стороны тока высокой мощности повышается гибкость пластины, из-за чего она задевает выключатель.
2. Электромагнитная. Роль электромагнитного расцепителя играет соленоид. При регистрации повышенной мощности тока, на которую не рассчитан автомат и кабель, также срабатывает выключатель. Это уже защита от короткого замыкания.

АВ (общепринятое сокращение) защищает электросеть от нагревания изоляции и пожара. Именно по причине такой схемы работы важно знать, на сколько ампер ставить автомат в квартиру: если неправильно подобрать устройство, оно не сможет блокировать несоответствующий по мощности ток, и произойдет возгорание. Выбранный по всем рекомендациям АВ будет защищать от пожаров, ударов током, нагревания и сгорания микросхем домашних приборов.

Выбираем автомат по мощности нагрузки

Подбор автоматических выключателей, прежде всего, происходит на основании мощности, которую должна выдерживать домашняя электросеть.

Чем важен выбор автомата по мощности нагрузки:

1. При несоответствии этого показателя данным АВ постепенно нагревается проводка.
2. Постоянный нагрев приводит к тому, что изоляционный слой плавится. Это создает сразу две проблемы: токсичное задымление и риск возгорания.
3. На фоне плавления изоляции появляется короткое замыкание. АВ наконец срабатывает (чего не произошло раньше, поскольку устройство подобрано неправильно), однако в квартире уже мог распространиться огонь, а тем более дым.

Чтобы предотвратить эти негативные последствия, важно учесть несколько нижеприведенных правил. Расчет автоматического выключателя может быть осуществлен при помощи точной формулы или приблизительно.

Первый вариант максимально доступный. Необходимо учесть общую мощность сети, то есть совокупность мощностей одновременно включенных электроприборов. Учитываются даже небольшие осветительные лампы, подогрев пола, если таковой имеется, бытовая кухонная техника и развлекательные электрические устройства. Полученная цифра должна быть выражена в кВт.

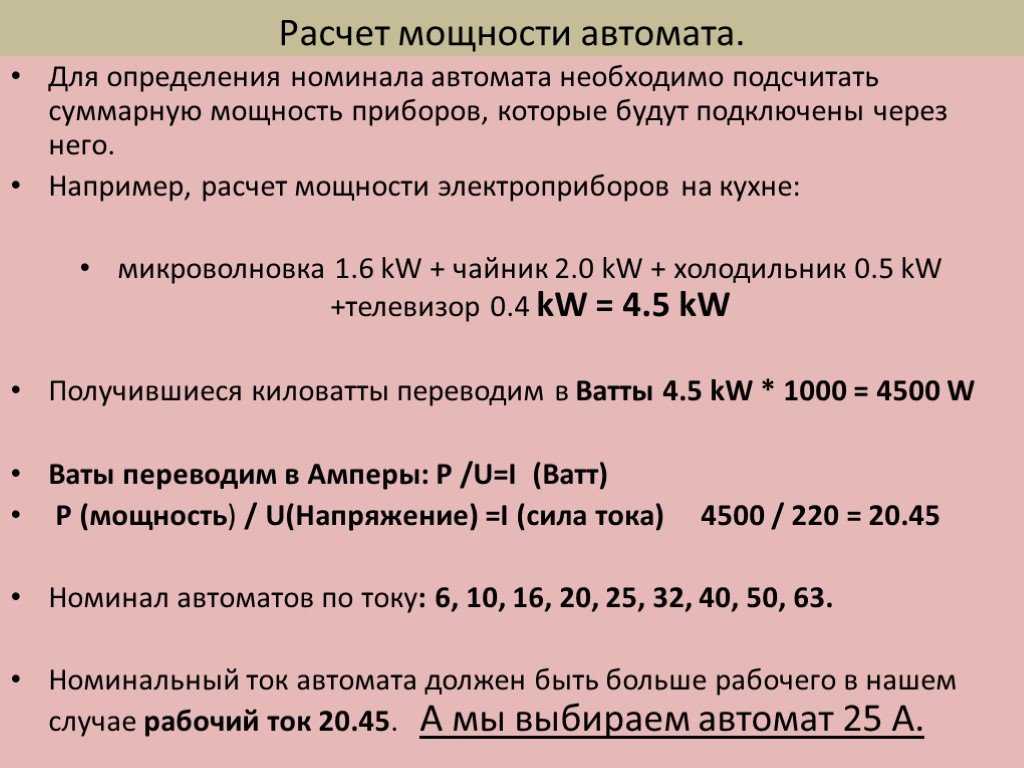

Пример, как проводить расчет мощности:

• стиральная машина – 700 Вт;
• электроплита – 2,5 кВт;
• СВЧ – 1,8 кВт;
• 5 лампочек – 600 Вт;
• холодильник – 400 Вт;
• телевизор – 200 Вт;
• ПК – 550 Вт;
• пылесос – 1 кВт.

Общая мощность подключенных на розетки или непосредственно проводку приборов составляет 7,75 кВт. Чтобы, учитывая эти данные, подобрать автомат, чей показатель выражается в амперах, достаточно умножить полученную сумму на пять. Именно такая разница в среднем присутствует в однофазной сети между значением тока АВ и мощностью устройств. Полученное число – 38,75 А. Показатель автоматического выключателя должен быть по крайней мере равным вычисленной сумме или выше ее.

Ближайшая по мощности распространенная модель – 40А. Такой АВ и следует монтировать в жилье с перечисленным количеством электроприборов. Он выдержит 7,75 кВт и даже немного превосходящую этот параметр нагрузку. Если в здании проведена трехфазная сеть, алгоритм вычисления не меняется, только умножать кВт нужно на 2. Пример: 7,75*2=15,5 А.

Однако вышеуказанная формула недостаточно точная.  Лучше выбор номинала осуществлять по закону Ома: I=P/U, где I – номинал тока АВ, P – мощность электроприемников, U – напряжение сети. При той же нагрузке вычисление по формуле даст иной результат, чем приблизительный расчет: 7750/220=35,2 А. Видно, что погрешность первого метода вычисления составляет около 3,5 А. Но выбор автомата от этого не меняется: все равно поставить на ввод в доме для однофазной сети нужно 40А.

Узнавать показания для электродвигателя лучше не навскидку, используя общедоступные таблицы, а по паспорту устройства. Если он утерян, рекомендуется связаться с производителем для выяснения характеристик.

Выбираем автомат по сечению кабеля

Если учитывать только мощность электросети, не принимая во внимание сечение кабеля, в квартире произойдет возгорание. По правилам пожарной безопасности, сечение должно соответствовать нагрузке сети. Что происходит, если это требование не соблюдено, видно по советским квартирам с устаревшей проводкой: в лучшем случае – постоянное срабатывание АВ, в худшем – возгорание проводки и всей квартиры вместе с ней.

Кабели с разными сечениями выдерживают различные нагрузки. Чем больше диаметр, тем значительнее может быть длительно допустимый ток. Последняя величина измеряется в А. Чтобы подобрать кабель с оптимальным диаметром жилы, достаточно провести расчет по одной из вышеуказанных формул и узнать величину номинала тока.

То, сколько ампер длительное время выдерживает кабель, зависит не только от диаметра, но и от материала изготовления жилы. Можно приобрести изделия с алюминиевой основной или из меди.

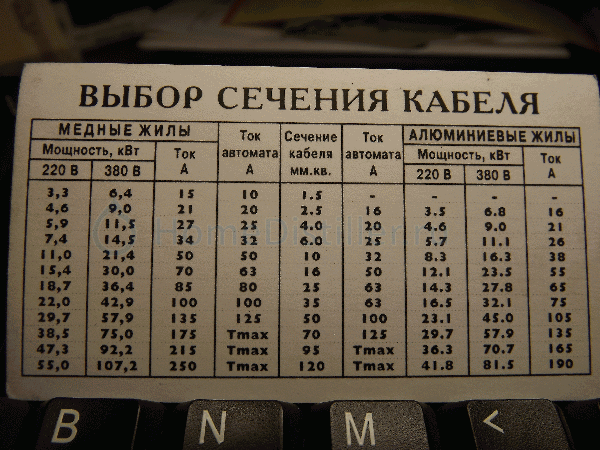

Таблица поможет лучше ознакомиться с разрешенными показателями для отдельных кабелей и упростит выбор автомата по сечению кабеля:

Сечение, мм	Максимальный показатель для алюминиевых жил	Для медных жил
1,5	19	Не изготавливаются
4	35	27
6	42	32
10	55	42
25	95	75
50	145	110

Как видно, лучше использовать алюминиевую проводку – при равных показателях сечения она оказывается более надежной. Это заметно по домам постройки 2003–2018 годов, при возведении которых было запрещено использовать медные кабели.

Чтобы АВ работал нормально, показатель предельно допустимого тока проводки должен совпадать с его номинальным током, а также с нагрузкой на электросеть. Для нагрузки в 7,75 кВт и АВ с показателем 40А устанавливается алюминиевая проводка 6 мм или медная 10 мм. При подборе диаметра проводника достаточно смотреть на показатель автоматического выключателя и сверяться по таблице.

Выбираем автомат по току короткого замыкания (КЗ)

Вычислять оптимальный тип автомата КЗ довольно сложно. Нужно учитывать показатели электростанции, длину проводки и ее сечение. Однако прибегать к сложным вычислениям и помощи калькулятора не нужно. Для удобства пользователей автоматы разделены на три группы по время-токовым характеристикам (времени, за которое происходит отключение при угрозе кз, и показателе, в случае регистрации которого срабатывает отключение).

Какие бывают автоматы:

1. B. Срабатывает за 5–20 секунд. Выключается, если произошло превышение в 5 раз. Подходят только для домов, где не задействована современная электротехника, а используются только осветительные приборы.
2. C. Токовая нагрузка может превышать номинальную в 10 раз, время срабатывания – 1–10 секунд. Нужны при монтаже электропроводки в жилом доме только АВ типа C.
3. D. Ток срабатывания может быть больше номинального в 14 раз, отключение происходит не более чем за 10 с. Такие АВ предназначены для промышленного использования.

Выбираем автомат по длительно допустимому току (ДДТ) проводника

Выбор автоматического выключателя по току не отличается от подбора диаметру жилы. Суть в том, чтобы ДДТ не превышал возможности установленного кабеля. Достаточно учесть показатели таблицы, приведенной выше. Главное, чтобы показатель ДДТ автомата не превышал этот же показатель жилы. ДДТ проводника может равняться 42 А при модели АВ 40А, но обратная ситуация не допустима.

Пример выбора автоматического выключателя

В современной квартире используются все перечисленные выше устройства (совокупной мощностью 7,75 кВт) и дополнительно следующие наименования (показатели указаны в кВт).

• чайник – 1,2;
• духовка – 1,2;
• обогреватель – 1,4.

Суммарная нагрузка на электросеть – 11,55 кВт. Как выбрать АВ таком случае:

1. Вычислить номинал, используя формулу Ома. 11500/220 = 52,5 А.
2. Подобрать проводник, который соответствует показателю 52,5 А или выше. В зависимости от производителя, ДДТ с таким номиналом может выдерживать алюминиевая жила 10 мм или 16 мм.
3. Так как электросеть бытового пользования, подбирается АВ типа C.

Расчет автомата лучше проводить при помощи профессионала.

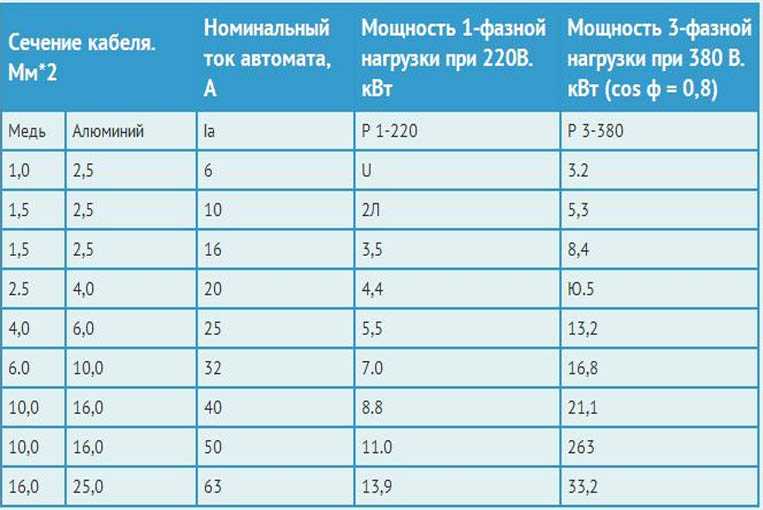

Таблица выбора автоматического выключателя для однофазной сети 220 В

В таблице представлено, как выбрать автоматический выключатель под сеть 220 в зависимости от кабеля и совокупной мощности приборов:

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Сечение (ал. жилы), мм
16	До 2,8	1,5
25	2,8–4,5	2,5
32	4,5–5,8	4
40	5,8–7,3	6
50	7,3–9,1	10
63	9,1–11,4	16
80	11,4–14,6	25
100	14,6–18	35
125	18–22,5	50
160	22,5–28,5	70

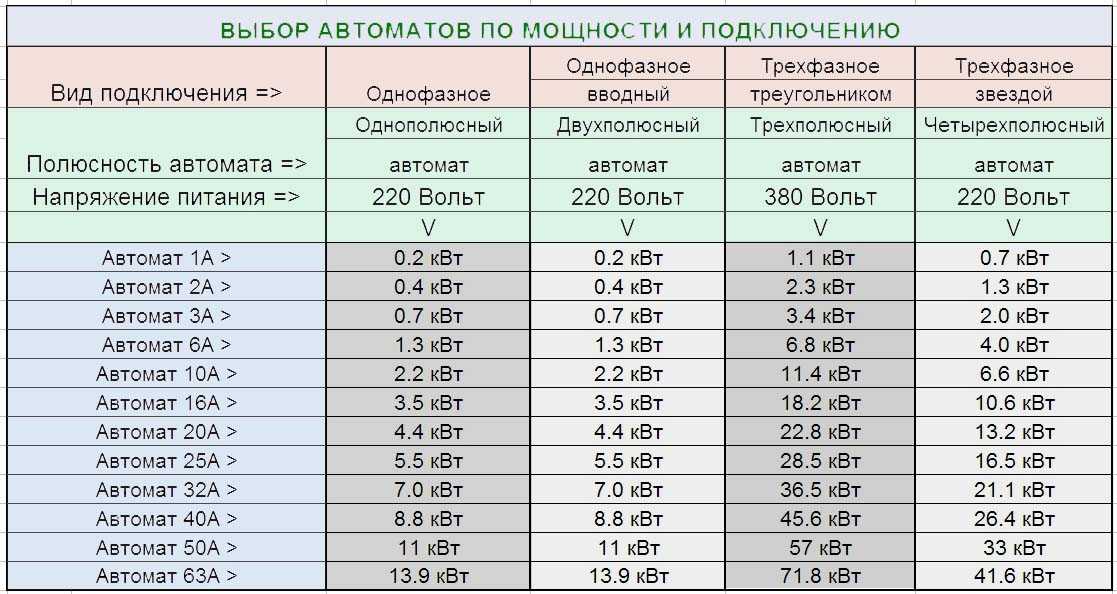

Таблица выбора автоматического выключателя для трехфазной сети 380 в

Расчет автомата по мощности 380:

Номинальный ток АВ	Мощность, кВт.	Сечение, мм
16	0–7,9	1,5
25	8,3–12,7	2,5
32	13,1–16,3	4
40	16,7–20,3	6
50	20,7–25,5	10
63	25,9–32,3	16
80	32,7–40,3	25
100	40,7–50,3	35
125	50,7–64,7	50

ТОП-5 моделей автомата на рынке в текущем году

Подбирая АВ, необходимо учитывать рейтинг производителей подобных устройств.

Самые лучшие автоматы (точнее, их производители) на сегодняшний день:

• Schneider Electric. Французская фирма. Автоматы ее производства давно испытаны в российских условиях, служат долго и отличаются надежностью.
• General Electric. Недостаток – высокая цена, зато надежность и качество исполнения также на высоте. Американский производитель выпускает отличные АВ для трехфазных сетей.
• Siemens. Низкая цена, но качество хуже, чем у двух лидеров, представленных выше. Тяжело найти приборы в продаже. Изначально бренд был немецким, затем его приобрели американцы. Надежность АВ и средняя стоимость делают компанию такой популярной.
• Контактор. Лучший бренд из российских, однако цены кусаются. Лучше приобрести автоматы европейского производства, хотя Контактор – хорошее решение для слабонагруженных сетей.

Лучший автомат – не только тот, который получил положительные отзывы, но и обязательно способный выдержать мощность электроприборов.

Как обезопасить электросеть от пожара

Чтобы избежать возгораний и выхода из строя электротехнике, лучше доверять проект подключения электросетей профессионалам. Они учтут такие важные аспекты, как номинальный ток, максимальная мощность одновременно включенных приборов, сечение кабеля, схема подключения в щитке и т. д. Рекомендуется заказывать такой проект не только при строительстве частного дома, но и при ремонте квартир советской постройки.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Выбор автомата по мощности нагрузки, сечению кабеля и по току: как рассчитать автоматический выключатель

Для организации безотказно действующего внутридомового электроснабжения необходимо выделить отдельные ветки.  Каждую линию нужно оснастить собственным прибором защиты, оберегающим изоляцию кабеля от оплавления. Однако не все знают, какое устройство приобрести. Согласны?

Все про выбор автоматов по мощности нагрузки вы узнаете из представленной нами статьи. Мы расскажем, как определить номинал для поиска выключателя необходимого класса. Учет наших рекомендаций гарантирует покупку требующихся устройств, способных исключить угрожающие ситуации при эксплуатации проводки.

Содержание статьи:

• Автоматические выключатели для бытовых сетей
  • Основные параметры и классификация
  • Конструктивное устройство расцепителей
  • Соблюдение принципов селективности
  • Простейшие правила установки
• Расчет необходимого номинала
  • Определение суммарной мощности потребителей
  • Вычисление силы тока
  • Нюансы подбора сечения кабеля
  • Расчет параметров автомата
  • Выбор между несколькими номиналами
• Выводы и полезное видео по теме

Автоматические выключатели для бытовых сетей

Электроснабжающие организации осуществляют подключение домов и квартир, выполняя работы по подведению кабеля к распредщиту. Все мероприятия по монтажу разводки в помещении выполняют его владельцы, либо нанятые специалисты.

Чтобы подобрать автомат для защиты каждой отдельной цепи необходимо знать его номинал, класс и некоторые другие характеристики.

Основные параметры и классификация

Бытовые автоматы устанавливают на входе в низковольтную электрическую цепь и предназначены они для решения следующих задач:

• ручное или электронное включение или обесточивание электрической цепи;
• защита цепи: отключение тока при незначительной длительной перегрузке;
• защита цепи: мгновенное отключение тока при коротком замыкании.

Каждый выключатель имеет характеристику, выраженную в амперах, которую называют (I_n) или «номинал».

Суть этого значения проще понять, используя коэффициент превышения номинала:

K = I / I_n,

где I – реальная сила тока.

• K < 1.13: отключение (расцепление) не произойдет в течение 1 часа;
• K > 1.45: отключение произойдет в течение 1 часа.

Эти параметры зафиксированы в п. 8.6.2. ГОСТ Р 50345-2010. Чтобы узнать за какое время произойдет отключение при K>1.45 нужно воспользоваться графиком, отражающим времятоковую характеристику конкретной модели автомата.

При длительном превышении током значения номинала выключателя в 2 раза, размыкание произойдет за период от 8 секунд до 4-х минут. Скорость срабатывания зависит от настройки модели и температуры среды

Также у каждого типа автоматического выключателя определен диапазон тока (I_a), при котором срабатывает механизм мгновенного расцепления:

• класс «B»: I_a = (3 * I_n .. 5 * I_n];
• класс «C»: I_a = (5 * I_n .. 10 * I_n];
• класс «D»: I_a = (10 * I_n .. 20 * I_n].

Устройства типа «B» применяют в основном для линий, которые имеют значительную длину. В жилых и офисных помещениях используют автоматы класса «С», а приборы с маркировкой «D» защищают цепи, где есть оборудование с большим пусковым коэффициентом тока.

Стандартная линейка бытовых автоматов включает в себя устройства с номиналами в 6, 8, 10, 16, 20, 25, 32, 40, 50 и 63 A.

Конструктивное устройство расцепителей

В современном присутствуют два вида расцепителей: тепловой и электромагнитный.

Биметаллический расцепитель имеет форму пластины, созданной из двух токопроводящих металлов с различным тепловым расширением. Такая конструкция при длительном превышении номинала приводит к нагреву детали, ее изгибу и срабатыванию механизма размыкания цепи.

У некоторых автоматов с помощью регулировочного винта можно изменить параметры тока, при котором происходит отключение. Раньше этот прием часто применяли для «точной» настройки устройства, однако эта процедура требует углубленных специализированных знаний и проведения нескольких тестов.

Вращением регулировочного винта (выделен красным прямоугольником) против часовой стрелки можно добиться большего времени срабатывания теплового расцепителя

Сейчас на рынке можно найти множество моделей стандартных номиналов от разных производителей, у которых времятоковые характеристики немного отличаются (но при этом соответствуют нормативным требованиям). Поэтому есть возможность подобрать автомат с нужными «заводскими» настройками, что исключает риск неправильной калибровки.

Электромагнитный расцепитель предотвращает перегрев линии в результате короткого замыкания. Он реагирует практически мгновенно, но при этом значение силы тока должно в разы превышать номинал. Конструктивно эта деталь представляет собой соленоид. Сверхток генерирует магнитное поле, которое сдвигает сердечник, размыкающий цепь.

Соблюдение принципов селективности

При наличии разветвленной электрической цепи можно организовать защиту таким образом, чтобы при коротком замыкании произошло отключение только той ветви, на которой возникла аварийная ситуация. Для этого применяют принцип селективности выключателей.

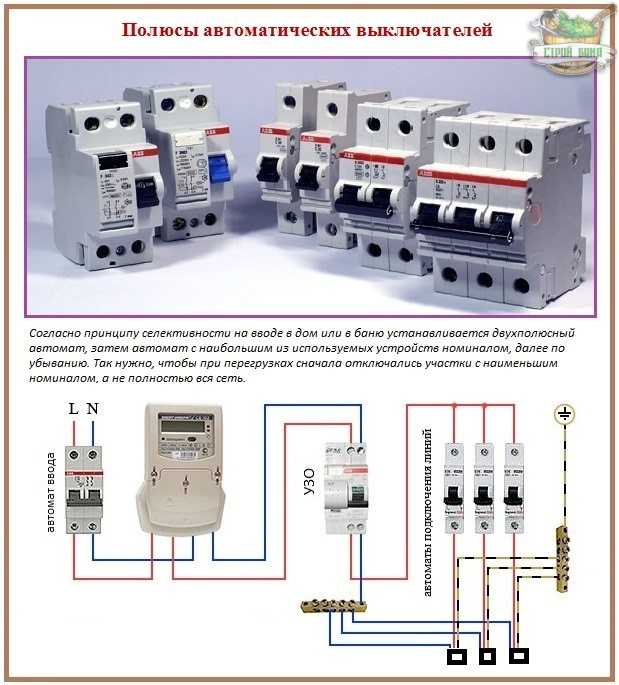

Наглядная схема, показывающая принцип работы системы автоматических выключателей с реализованной функцией селективности (выборочности) срабатывания при возникновении короткого замыкания

Для обеспечения выборочного отключения на нижних ступенях устанавливают автоматы с мгновенной отсечкой, размыкающие цепь за 0.02 – 0.2 секунды. Выключатель, размещенный на вышестоящей ступени, или имеет выдержку по срабатыванию в 0. 25 – 0.6 с или выполнен по специальной «селективной» схеме в соответствии со стандартом DIN VDE 0641-21.

Для гарантированного обеспечения лучше использовать автоматы от одного производителя. Для выключателей единого модельного ряда существуют таблицы селективности, которые указывают возможные комбинации.

Простейшие правила установки

Участок цепи, который необходимо защитить выключателем может быть одно- или трехфазным, иметь нейтраль, а также провод PE («земля»). Поэтому автоматы имеют от 1 до 4 полюсов, к которым подводят токопроводящую жилу. При создании условий для расцепления происходит одновременное отключение всех контактов.

Автоматы в щитке крепят на специально отведенную для этого DIN-рейку. Она обеспечивает компактность и безопасность подключения, а также удобный доступ к выключателю

Автоматы устанавливают следующим образом:

• однополюсные на фазу;
• двухполюсные на фазу и нейтраль;
• трехполюсные на 3 фазы;
• четырехполюсные на 3 фазы и нейтраль.

При этом запрещено делать следующее:

• устанавливать однополюсные автоматы на нейтраль;
• заводить в автомат провод PE;
• устанавливать вместо одного трехполюсного автомата три однополюсных, если в цепь подключен хотя бы один трехфазный потребитель.

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

В каждом доме или помещении, к которому подведено электричество, устанавливают вводной автомат. Его номинал определяет поставщик и это значение прописано в договоре на подключение электроэнергии. Предназначение такого выключателя – защита участка от трансформатора до потребителя.

После вводного автомата к линии подключают счетчик (одно- или трехфазный) и , функции которого отличаются от работы автоматического и дифференциального выключателя.

Если в помещении выполнена разводка на несколько контуров, то каждый из них защищают отдельным автоматом, мощность которого . Их номиналы и классы определяет владелец помещения с учетом существующей проводки или мощности подключаемых приборов.

Счетчик электроэнергии и автоматические выключатели устанавливают в распределительном щите, который отвечает всем требованиям безопасности и легко может быть вписан в интерьер помещения

При выборе места для размещения необходимо помнить, что на свойства теплового расцепителя влияет температура воздуха. Поэтому желательно располагать рейку с автоматами внутри самого помещения.

Расчет необходимого номинала

Основная защитная функция автоматического выключателя распространяется на проводку, поэтому подбор номинала осуществляют по сечению кабеля. При этом вся цепь должна обеспечить штатную работу подключенных к ней приборов. Расчет параметров системы несложен, но надо учесть много нюансов, чтобы избежать ошибок и возникновения проблем.

Определение суммарной мощности потребителей

Один из главных параметров электрического контура – максимально возможная мощность подключенных к ней потребителей электроэнергии. При расчете этого показателя нельзя просто суммировать паспортные данные устройств.

Активная и номинальная компонента

Для любого прибора, работающего от электричества, производитель обязан указать активную мощность (P). Эта величина определяет количество энергии, которая будет безвозвратно преобразована в результате работы аппарата и за которую пользователь будет платить по счетчику.

Но для приборов с наличием конденсаторов или катушки индуктивности есть еще одна мощность с ненулевым значением, которую называют реактивной (Q). Она доходит до устройства и практически мгновенно возвращается обратно.

Реактивная компонента не участвует при подсчете использованной электроэнергии, но совместно с активной формирует так называемую «полную» или «номинальную» мощность (S), которая дает нагрузку на цепь.

cos(f) – параметр, с помощью которого можно определить полную (номинальную мощность) по активной (потребляемой). Если он не равен единице, то его указывают в технической документации к электроприбору

Считать вклад отдельного устройства в общую нагрузку на токопроводящие жилы и автомат необходимо по его полной мощности: S = P / cos(f).

Повышенные стартовые токи

Следующей особенностью некоторых типов бытовой техники является наличие трансформаторов, электродвигателей или компрессоров. Такие устройства при начале работы потребляют пусковой (стартовый) ток.

Его значение может в несколько раз превышать стандартные показатели, но время работы на повышенной мощности невелико и обычно составляет от 0.1 до 3 секунд. Такой кратковременный всплеск не приведет к срабатыванию теплового расцепителя, но вот электромагнитный компонент выключателя, отвечающий за сверхток КЗ, может среагировать.

Особенно эта ситуация актуальна для выделенных линий, к которым подключают оборудование типа деревообрабатывающих станков. В этом случае нужно посчитать ампераж и, возможно, имеет смысл использовать автомат класса «D».

Учет коэффициента спроса

Для цепей, к которым подключено большое количество оборудования и отсутствует устройство, которое потребляет наибольшую часть тока, используют коэффициент спроса (ks). Смысл его применения заключается в том, что все приборы не будут работать одновременно, поэтому суммирование номинальных мощностей приведет к завышенному показателю.

Коэффициент спроса на группы электропотребителей установлен в п. 7 СП 256.1325800.2016. На эти показатели можно опираться и при самостоятельном расчете максимальной мощности

Этот коэффициент может принимать значение равное или меньшее единице. Вычисления расчетной мощности (P_r) каждого прибора происходит по формуле:

P_r = ks * S

Суммарную расчетную мощность всех приборов применяют для вычисления параметров цепи. Использование коэффициента спроса целесообразно для офисных и небольших торговых помещений с большим числом компьютеров, оргтехники и другой аппаратуры, запитанной от одного контура.

Для линий с незначительным количеством потребителей этот коэффициент не применяют в чистом виде. Из подсчета мощности убирают те устройства, чье включение одновременно с более энергозатратными приборами маловероятно.

Так, например, мало шансов на единовременную работу в жилой комнате с утюгом и пылесосом. А для мастерских с небольшим числом персонала в расчет берут только 2-4 наиболее мощных электроинструмента.

Вычисление силы тока

Выбор автомата производят по максимальному значению силы тока, допустимому на участке цепи. Необходимо получить этот показатель, зная суммарную мощность электропотребителей и напряжение в сети.

Согласно ГОСТ 29322-2014 с октября 2015 года значение напряжения должно быть равным 230 В для обыкновенной сети и 400 В – для трехфазной. Однако в большинстве случаев, до сих пор действуют старые параметры: 220 и 380 В соответственно. Поэтому для точности расчетов необходимо провести замеры с применением вольтметра.

Измерить напряжение в домашней сети можно с помощью вольтметра или мультиметра. Для этого достаточно воткнуть его контакты в розетку

Еще одной проблемой, особенно актуальной для , является предоставление электроснабжения с недостаточным напряжением. Замеры на таких проблемных объектах могут показывать значения, выходящие за определенный ГОСТом диапазон.

Более того, в зависимости от уровня потребления соседями электричества, значение напряжения может сильно меняться в течение короткого времени.

Это создает проблему не только для функционирования приборов, но и для . При падении напряжения некоторые устройства просто теряют в мощности, а некоторые, у которых присутствует входной стабилизатор, увеличивают потребление электричества.

Качественно провести расчеты необходимых параметров цепи в таких условиях сложно. Поэтому либо придется прокладывать кабели с заведомо большим сечением (что дорого), либо решать проблему через установку входного стабилизатора или подключение дома к другой линии.

Стабилизатор устанавливают рядом с распределительным щитом. Часто бывает, что это единственный способ получить нормативные значения напряжения в доме

После того как была найдена общая мощность электроприборов (S) и выяснено значение напряжения (U), расчет силы тока (I) проводят по формулам, являющихся следствием закона Ома:

I_f = S / U_f  для однофазной сети

I_l = S / (1. 73 * U_l) для трехфазной сети

Здесь индекс «f» означает фазные параметры, а «l» – линейные.

Большинство трехфазных устройств используют тип подключения «звезда», а также именно по этой схеме функционирует трансформатор, выдающий ток для потребителя. При симметричной нагрузке линейная и фазная сила будут идентичны (I_l = I_f), а напряжение рассчитывают по формуле:

U_l = 1.73 * U_f

Нюансы подбора сечения кабеля

Качество и параметры проводов и кабелей регулирует ГОСТ 31996-2012. По этому документу для выпускаемой продукции разрабатывают ТУ, где допускается некоторый диапазон значений базовых характеристик. Изготовитель обязан предоставить таблицу соответствия сечения жил и максимальной безопасной силы тока.

Максимально допустимая сила тока зависит от сечения жил проводов и способа монтажа. Они могут быть проложены скрытым (в стене) или открытым (в трубе или коробе) способом

Выбирать кабель необходимо так, чтобы обеспечить безопасное протекание тока, соответствующего расчетной суммарной мощности электроприборов. Согласно ПУЭ (правила устройства электроустановок) минимальное , используемых в жилых помещениях, должно быть не менее 1,5 мм².

Стандартные размеры имеют следующие значения: 1,5; 2,5; 4; 6 и 10 мм².

Иногда есть резон использовать провода с сечением на шаг больше, чем минимально допустимое. В этом случае существует возможность подключения дополнительных приборов или замена уже существующих на более мощные без дорогостоящих и длительных работ по прокладке новых кабелей.

Расчет параметров автомата

Для любой цепи должно быть выполнено следующее неравенство:

I_n <= I_p / 1.45

Здесь I_n – номинальный ток автомата, а I_p – допустимый ток для проводки. Это правило обеспечивает гарантированное расцепление при длительном превышении допустимой нагрузки.

Неравенство «In <= Ip / 1.45» является основным условием при комплектовании пары «автомат – кабель». Пренебрежение этим правилом может привести к возгоранию проводки

Рассчитать номинал автомата можно как по суммарной нагрузке, так и по сечению жил уже проложенной проводки. Допустим, что существует схема подключения электроприборов, но проводка еще не проложена.

В этом случае последовательность действий следующая:

1. Вычисление суммарной силы тока подключенных к сети электроприборов.
2. Выбор автомата с номиналом не меньше, чем вычисленная величина.
3. Подбор сечения кабеля по номиналу автомата.

Пример:

1. S = 4 кВт; I = 4000 / 220 = 18 A;
2. I_n = 20 A;
3. I_p >= I_n * 1.45 = 29 A; D = 4 мм².

Если проводка уже проложена, то последовательность действий другая:

1. Определение допустимого тока при известном сечении и способе прокладки проводки по предоставленной производителем таблице.
2. Подбор автоматического выключателя.
3. Вычисление мощности подключаемых устройств. Комплектование группы приборов таким образом, чтобы суммарная нагрузка на цепь была меньше номинала.

Пример. Пусть проложены два одножильных кабеля открытым способом, D = 6 мм², тогда:

1. I_p = 46 A;
2. I_n <= I_p / 1.45 = 32 A;
3. S = I_n * 220 = 7.0 кВт.

В пункте 2 последнего примера есть незначительное допустимое приближение. Точное значение I_n = I_p / 1.45 = 31.7 A округлено до значения 32 A.

Выбор между несколькими номиналами

Иногда возникает ситуация, когда можно выбрать несколько автоматов с разными номиналами для защиты контура. Например, при суммарной мощности электроприборов 4 кВт (18 A) была с запасом выбрана проводка с сечением медных жил 4 мм². Для такой комбинации можно поставить выключатели на 20 и 25 A.

Если схема разводки электрики предполагает наличие многоярусной защиты, то нужно выбирать автоматы так, чтобы значение номинала вышестоящего (на рисунке он справа – 25 A) было больше, чем у выключателей более низких уровней

Плюсом выбора выключателя с наивысшим номиналом является возможность подключения дополнительных приборов без изменения элементов контура. Чаще всего так и поступают.

В пользу выбора автомата с меньшим номиналом говорит тот факт, что его тепловой расцепитель быстрее среагирует на повышенный показатель силы тока. Дело в том, что у некоторых приборов может возникнуть неисправность, которая приведет к росту потребления энергии, но не до значения короткого замыкания.

Например, поломка подшипника двигателя стиральной машины приведет к резкому увеличению тока в обмотке. Если автомат быстро среагирует на превышение разрешенных показателей и произведет отключение, то мотор не сгорит.

Выводы и полезное видео по теме

Конструкция автоматического выключателя и его классификация. Понятие времятоковой характеристики и подбор номинала по сечению кабеля:

Расчет мощности приборов и выбор автомата с использованием положений ПУЭ:

К выбору автоматического выключателя нужно отнестись ответственно, так как от этого зависит безопасность работы электросистемы дома. При всем множестве входных параметров и нюансов расчета необходимо помнить, что основная защитная функция автомата распространяется на проводку.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Делитесь полезной информацией, которая может пригодиться посетителям сайта. Расскажите о собственном опыте в выборе автоматических выключателей для защиты дачной или домашней электропроводки.

Выбор правильного автоматического переключателя резерва

При отключении электроэнергии нагрузка переключается с сетевого питания на резервный или резервный источник питания с помощью автоматического переключателя резерва. Крайне важно, чтобы переключатель был выбран с учетом надежности, безопасности и возможностей. Поэтому важно учитывать технические факторы, в том числе тип нагрузки, стиль, номинальный постоянный ток, размер и номинальное напряжение. Другие соображения включают надежность, совместимость, а также цену.

Как это работает?

Вам нужно будет посмотреть, как работает автоматический переключатель:

• Open-Transition — это устройства передачи, которым необходимо открыть источник, к которому они подключены, перед подключением к другому устройству. Это означает, что будет перерыв в течение короткого периода времени.
• Быстрый закрытый переход — Этот переход не нужно открывать перед подключением. Два источника работают параллельно, и первоначальный источник отключается, когда они оба доступны.
• Мягкий закрытый переход – Здесь устройства работают, активно синхронизируя источники и подключая их с помощью пилообразного импульса нагрузки.
• Передача подцикла — с этим есть небольшой перерыв, так как коммутатор занимает четверть цикла питания. Обычно используется с устройством ИБП.

Выбор используемого режима зависит от необходимых нагрузок. Если вы покупаете для больницы, вам понадобится тот, у которого нет прерывания питания, поскольку от него будут зависеть машины жизнеобеспечения.

С другой стороны, если вы покупаете для коммерческого офисного здания, можно допустить несколько секунд прерывания.

Номинальный непрерывный ток

Выбранный автоматический переключатель должен обеспечивать максимальный ток в течение 3 или даже более часов. Ток должен непрерывно поступать от источника питания. Текущие рейтинги обычно находятся в диапазоне от 30 до 400 ампер. Важно, чтобы рейтинг соответствовал использованию главного выключателя. Это означает, что если ваш главный выключатель рассчитан на 100 ампер, то и ваш АВР также должен выдерживать 100 ампер.

Тип нагрузки

Существуют различные типы нагрузки. К ним относятся:

• Ограничительные нагрузки двигателя
• Общая загрузка системы
• Электрические газоразрядные лампы и лампы накаливания

Вы найдете генератор, отмеченный типом нагрузки, с которой он работает. ATS может работать с полной нагрузкой на систему, и поэтому его часто рекомендуют, поскольку он хорошо справляется с широким диапазоном нагрузок.

Номинальное напряжение

АВР может быть подключен к двум источникам переменного тока, которые не синхронизированы. Это важно, так как ожидается, что этот автоматический переключатель обеспечит изоляцию, достаточную для работы с повышенным напряжением.

Типы ATS

Доступны 3 стиля. Это важно, потому что иногда вашему клиенту нужен определенный стиль.

• Центры нагрузки – объединяет вспомогательную панель и АВР в один контур. Он ограничен в том смысле, что может питать только небольшие нагрузки в домашнем хозяйстве. Он одновременно обрабатывает от 8 до 16 критически важных цепей.
• Стандартные переключатели — это старый способ ведения дел, поэтому сегодня он не очень популярен. Здесь устанавливается ATS вместе с дополнительной панелью.
• Сервисное отключение . Если вы имеете дело с более крупным генератором или хотите обеспечить электроэнергией дом, потребляющий до 200 ампер, то это именно тот АВР, который вам нужен. Его часто устанавливают между электрощитом и счетчиком. Из трех вариантов это самый дорогой вариант, но его гораздо проще установить, чем центр нагрузки.

Чтобы выбрать автоматический переключатель резерва, который работает в конкретной ситуации, вам необходимо понимать области применения, а также потребности вашего клиента. Вам нужен надежный и автоматический переключатель с минимальным прерыванием или вообще без прерывания, если вы имеете дело с чрезвычайной ситуацией. Позвоните нам, и мы обсудим доступные варианты для удовлетворения ваших потребностей.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Источник бесперебойного питания: как выбрать правильный

Источник бесперебойного питания (ИБП) предлагает простое решение: это батарея в коробке с достаточной емкостью для работы устройств, подключенных к розеткам переменного тока, от нескольких минут до часов, в зависимости в соответствии с вашими потребностями и сочетанием аппаратного обеспечения. Это может позволить вам поддерживать интернет-службу активной во время длительного отключения электроэнергии, дать вам пять минут, необходимых для автоматического выключения вашего настольного компьютера с жестким диском, и избежать потери работы (или, в худшем случае, запустить программное обеспечение для восстановления диска) .

С точки зрения развлечения, это может дать вам достаточно времени, чтобы сохранить свою игру после отключения электроэнергии или, что, возможно, более важно, сообщить другим в командной многопользовательской игре, что вам нужно выйти, чтобы вы не оценивались штраф за досрочное увольнение.

Эта статья была обновлена ​​в июле 2022 года, чтобы добавить ссылку на наш обзор ИБП IOGear GBB1000N.

ИБП также выполняет функцию защиты от перенапряжения и помогает вашему оборудованию и времени безотказной работы, компенсируя временные провалы напряжения и другие капризы электрических сетей, некоторые из которых могут повредить компьютерные блоки питания. При стоимости от 80 до 200 долларов США для большинства систем ИБП может обеспечить значительное спокойствие в сочетании с дополнительным временем безотказной работы и меньшими потерями.

ИБП не новые. Они датируются десятилетиями. Но стоимость никогда не была ниже, а обилие вариантов никогда не было больше. В этом введении я помогу вам понять, что может предложить ИБП, разобраться в ваших потребностях и дать предварительные рекомендации по покупке. Позже в этом году TechHive предложит обзоры моделей ИБП, подходящих для дома и небольших офисов, из которых вы сможете сделать осознанный выбор.

Бесперебойность — ключевое слово

ИБП появились в эпоху, когда электроника была хрупкой, а приводы легко выходили из строя. Они были разработаны для обеспечения непрерывного или «непрерывного» питания для предотвращения множества проблем. Сначала они были обнаружены в серверных стойках и использовались с сетевым оборудованием, пока цена и формат не упали, чтобы их можно было использовать с домашним оборудованием и оборудованием для небольших офисов.

Этот недорогой резервный ИБП AmazonBasics ($80) имеет 12 розеток с защитой от перенапряжения, но только шесть из них также подключены к его внутренней батарее для резервного питания.

Любое ваше устройство, которое внезапно потеряло питание

и , имело внутри жесткий диск, может оказаться с поврежденным каталогом или даже физическим повреждением из-за того, что головка диска врезалась в другую часть механизма. Другое оборудование, которое загружало свою прошивку с чипов и работало с использованием энергозависимого хранилища, также может потерять ценные кэши информации, и потребуется некоторое время для их повторной сборки.

Упомянутые в этой статье

ИБП Cyberpower CP800AVR

Жесткие диски эволюционировали, чтобы лучше справляться с перебоями питания (и ускорением в ноутбуках), а все портативные устройства и большинство новых компьютеров перешли на твердотельные накопители (SSD), не требующие перемещения. не имеют внутренних шпинделей и головок чтения/записи. Встроенные устройства — от модемов и маршрутизаторов до интеллектуальных устройств и цифровых видеорегистраторов — стали более отказоустойчивыми и быстрее загружались. Большинство продаваемых сегодня устройств имеют SSD, флэш-память или карты памяти.

По-прежнему возможно, что если ваш настольный компьютер без батареи внезапно отключится от питания, он может остаться в состоянии, при котором документ будет поврежден, потеряется последнее состояние электронной таблицы, или произойдет в такой неподходящий момент, что вам придется восстановить свой диск или переустановить Операционная система. Избегание этих возможностей, особенно если вы регулярно сталкиваетесь с незначительными проблемами с питанием дома, может сэкономить вам время, по крайней мере, на воссоздание потерянной работы и, возможно, стоимость программного обеспечения для восстановления диска, даже если ваше оборудование остается неповрежденным.

Более распространенная проблема может возникнуть из-за сетевого оборудования с умеренными требованиями к питанию. Потеря мощности означает потерю доступа к Интернету, даже если ваш кабель, DSL или волоконно-оптическая линия остаются запитанными или активными от физического предприятия интернет-провайдера или соседней точки подключения, а не от трансформатора в вашем здании или квартале. ИБП может поддерживать вашу сеть в рабочем состоянии, пока энергетическая компания восстанавливает питание, даже если на это уходят часы.

При отключении электроэнергии включается батарея ИБП. Он подает ожидаемое количество энергии на все подключенные устройства до тех пор, пока батарея не разрядится. Современный ИБП также может сигнализировать компьютеру о ряде факторов, включая оставшееся время или вызывать отключение с помощью встроенного программного обеспечения (как в случае с Energy Saver в macOS) или установленного программного обеспечения.

В случае отключения электроэнергии программное обеспечение CyberPower изящно выключит компьютер, пока он работает от батареи от своего ИБП CP800AVR.

Одним из ключевых отличий ИБП, предназначенных для дома и отдельных устройств в офисе, является емкость аккумулятора. Вы можете приобрести блоки с огромным диапазоном размеров батарей, и чем выше емкость батареи, тем дольше вы получите время работы или больше оборудования, которое вы сможете поддерживать с помощью одного ИБП. В некоторых случаях может иметь смысл приобрести два или более ИБП, чтобы покрыть все необходимое оборудование, которое у вас есть, каждый из которых соответствует нужной мощности.

Упоминается в этой статье

Резервный ИБП AmazonBasics 800 ВА 450 Вт Устройство защиты от перенапряжений Резервный аккумулятор

Батареи необходимо заменять, хотя это может произойти через очень длительный период времени. ИБП обычно имеет световой или звуковой сигнал, указывающий на то, что батарею необходимо заменить, и может указать это с помощью программного обеспечения, запущенного на компьютере, к которому он подключен.

С большой мощностью приходит большое преобразование мощности

9ИБП 0002 для потребителей и малого бизнеса выпускаются в резервном и линейном интерактивном вариантах. Резервные блоки держат свою батарею готовой к автоматическому использованию по запросу, но в остальном он находится в режиме ожидания, как следует из его названия. Линейно-интерактивная версия подает питание через инвертор от стены к подключенным устройствам, а также заряжает аккумулятор. Он может регулировать мощность, сглаживая максимумы и минимумы, и переключаться на батарею в течение нескольких миллисекунд. (Другие разновидности намного дороже или предназначены для критически важных систем и более высокого энергопотребления.)

Несколько лет назад разница в цене была достаточно высока, поэтому нужно было найти баланс между потребностью в определенных функциях и стоимостью. Теперь вы можете выбрать ИБП с линейным взаимодействием из-за его преимуществ, в том числе меньшего износа батареи, что продлевает срок ее службы. Батареи относительно дороги в замене и составляют значительную долю от покупной цены оригинального изделия, поэтому поддержание их в исправном состоянии дольше снижает общую стоимость владения.

ИБП предназначен не только для обеспечения питания, когда оно прерывается, и это еще одна область, в которой подходы в режиме ожидания и интерактивного режима различаются.

Веб-сайт APC предлагает удобный инструмент, который поможет вам решить, какие из ее ИБП соответствуют вашим требованиям, исходя из общей потребляемой мощности и того, как долго вам потребуется питание от батарей для ваших компонентов.

Эти три колебания напряжения могут происходить регулярно или нечасто при подаче электроэнергии вашей коммунальной службой:

• Скачки : В коммунальных службах иногда случаются кратковременные скачки электроэнергии, которые могут повлиять на электронику, иногда перегорая блок питания или поджаривая все устройство. Защита от перенапряжения эффективно снижает напряжение выше определенного безопасного диапазона.
• Провалы : В вашем доме или офисе может произойти кратковременное падение напряжения, когда включается что-то с большим двигателем, например, сушилка для белья или тепловой насос, иногда даже в соседней квартире, доме или здании.
• Пониженное напряжение («отключения») : В некоторых случаях при высоком потреблении электроэнергии в районе коммунальное предприятие может снизить напряжение на длительный период, чтобы избежать полного отключения электроэнергии. Это может привести к поломке промышленного и бытового оборудования с электроприводом — у многих приборов есть двигатели, часто приводящие в действие компрессор, как в холодильнике или морозильной камере. Для электроники продолжительное пониженное напряжение может привести к повреждению некоторых блоков питания.

Резервная модель обычно полагается на защиту от избыточного напряжения за счет встроенных металлооксидных варисторов (MOV), как и в автономных устройствах защиты от перенапряжения. Эти MOV переключают питание на землю, но в конечном итоге перегорают после интенсивного использования. В этот момент все модели ИБП, которые я проверял, перестают пропускать питание. (В отличие от большинства устройств защиты от перенапряжений, которые гасят «защищенный» светодиод на передней панели, но продолжают подавать питание.)

При пропадании питания и пониженном напряжении резервная модель подключается к аккумулятору. Если это происходит часто или в быстрой последовательности, ваш ИБП может не справиться с задачей и обеспечить достаточную задержку, чтобы настольная система или жесткий диск потеряли питание достаточно долго, чтобы остановить его операционную систему или произошел сбой.

Упомянутый в этой статье

Tripp Lite Smart1500LCDT

Линейный интерактивный ИБП непрерывно подает питание через кондиционер, который заряжает батарею и регулирует мощность. Это автоматическое регулирование напряжения, известное как AVR, может преобразовывать напряжение по мере необходимости, чтобы обеспечить чистое питание подключенных розеток, не полагаясь на батарею. В линейной интерактивной модели батарея используется только в крайнем случае.

Есть еще одна характеристика мощности ИБП, которую можно найти как в резервных, так и в линейно-интерактивных моделях: плавность генерации переменного тока, производимого моделью из постоянного тока, выдаваемого ее аккумулятором. Переменный ток плавно меняет направление потока мощности 60 раз в секунду, и ИБП должен имитировать этот поток, который можно представить в виде волнообразной синусоиды.

Tripp Lite Smart1500LCDT — это линейно-интерактивный ИБП, то есть он питает подключенные устройства кондиционированным питанием и одновременно заряжает аккумулятор. В случае отключения электроэнергии он переключится на питание от батареи в течение нескольких миллисекунд.

ИБП может генерировать чистую синусоидальную волну, которая увеличивает стоимость, или ступенчатую волну, в которой мощность переключается более резко вверх и вниз по мере ее чередования. Грубая смоделированная синусоида может стать помехой для некоторых типов компьютерных блоков питания, компоненты которых плохо взаимодействуют с изменениями напряжения. Это может привести к преждевременному износу компонентов, их полному отключению или дополнительному повреждению.

Если ваше устройство имеет активную коррекцию коэффициента мощности (PFC) или содержит хрупкую или чувствительную электронику, особенно для аудиозаписи, вам, вероятно, потребуется чистая синусоида. Не всегда легко определить, есть ли на вашем устройстве активная PFC; если вы сомневаетесь, выберите чистую синусоиду — дополнительные расходы значительно снизились.

Даже для оборудования, которое не подвержено проблемам с электропитанием, ступенчатая синусоида может привести к тому, что источник питания будет издавать пронзительный звук, когда он работает от батареи.

Еще одна функция ИБП, которая также может оказаться полезной: менее дорогие модели имеют один или несколько светодиодов для индикации определенных элементов состояния, таких как работа от резервного источника питания или необходимость замены внутренней батареи. У других есть ЖК-экран (иногда с подсветкой), который предоставляет разнообразную информацию, иногда чрезмерную, которую можно просмотреть с помощью программного обеспечения, установленного на подключенном компьютере.

Все ИБП имеют встроенную звуковую сигнализацию при отключении питания, причем некоторые из них довольно громкие.

ИБП, выдающий чистую синусоиду, такой как этот APC SMC1000, — ваш лучший выбор, если вы работаете с чувствительным оборудованием, например, с аудиозаписывающим оборудованием. ЖК-дисплей также полезен для контроля состояния ИБП.

Определение потребностей в ИБП

У большинства из нас есть два основных сценария планирования: поддержание работоспособности сети и предотвращение внезапного выключения наших компьютеров с питанием от сети переменного тока. Они включают в себя очень разные варианты аппаратного обеспечения и конфигурации.

Однако у обоих есть один общий элемент: наличие достаточного количества розеток, правильно расположенных для прямого подключения всех ваших устройств. Большинство ИБП имеют как розетки с резервным питанием от батареи, так и розетки с защитой от перенапряжения, которые не подключены к батарее. Вам необходимо изучить количество и расположение, так как настоятельно рекомендуется не подключать сетевой фильтр или другие удлинители к розеткам ИБП любого типа, так как это увеличивает риск возгорания.

Это может быть особенно сложно, если у вас есть большие адаптеры переменного тока типа «настенная бородавка» или вилки переменного тока шире, чем обычно.

Сценарий 1. Поддержание сети в рабочем состоянии

Упоминается в этой статье

APC Smart-UPS C 1000 ВА (модель SMC1000)

Проверьте все устройства, входящие в вашу сеть. Это может быть широкополосный модем, адаптер VoIP для телефонных звонков, один или несколько маршрутизаторов Wi-Fi, один или несколько коммутаторов Ethernet и/или концентратор для умного дома. Поскольку они могут быть разбросаны по всему дому или офису, вам может потребоваться два или более ИБП для поддержания работы сети.

Если у вас есть модем, маршрутизатор и коммутатор (плюс адаптер VoIP, если он вам нужен) в непосредственной близости, вы можете обходиться без других частей вашей сети, работающих во время сбоя. Также возможно, что это оборудование уже подключено к сетевому фильтру. (Эти устройства, как правило, не получают преимуществ от помощи ИБП при просадке/понижении напряжения, поскольку их адаптеры постоянного тока, как правило, обеспечивают питание в более широком диапазоне обстоятельств. )

Возможно, у вас уже есть простая резервная батарея, встроенная или входящая в состав одного или нескольких устройств. оборудования. Многие концентраторы умного дома имеют встроенные резервные батареи. А поскольку государственные регулирующие органы обычно требуют многочасовой резервной батареи для услуги VoIP, по этой причине ваш широкополосный модем или адаптер VoIP может включать внутреннюю батарею.

Чтобы узнать размер ИБП, который вам нужен, проверьте характеристики всего вашего оборудования. Обычно он отлит из пластика черным на черном 4-точечным шрифтом на нижней стороне шестерни или на преобразователе постоянного тока, который вы подключаете непосредственно к розетке или который состоит из двух частей с блоком между адаптером и вашим устройством. и стандартный сетевой шнур. Числа, которые вы ищете, представляют собой либо напряжение постоянного тока и силу тока, например, 12 вольт и 1,5 ампера, либо общую мощность, например 18 Вт.

Сложите эти количества, и это позволит вам использовать инструменты планирования, чтобы найти правильную единицу. Например, APC предлагает расширенную диаграмму времени работы, в которой указаны мощность и время работы для каждого из своих устройств. Вы также можете использовать калькулятор на сайте, в котором вы добавляете устройства или ватты, и он дает руководство по тому, какие устройства покупать и сколько времени каждое из них может работать при этой нагрузке.

Для большинства комбинаций оборудования и недорогих устройств сетевое оборудование должно работать не менее часа полностью от батареи. Потратьте больше или купите несколько единиц, и вы можете увеличить это время до двух-восьми часов.

Чтобы определить мощность ИБП, которая вам понадобится, сложите количество ватт, которое будет потреблять каждое устройство. Вы можете найти эту информацию на каждом блоке питания или адаптере переменного тока.

Сценарий 2. Преодолеть сбои питания и выключить компьютер

Ваша цель состоит в том, чтобы убедиться, что все ваши устройства, которые должны продолжать работать, имеют достаточную мощность для этого при кратковременном отключении и отключаются — желательно автоматически — во время любого отключения, которое длится более нескольких минут.

Необходимо учитывать два отдельных аспекта питания: электрическая нагрузка, которую в сумме несут устройства, подключенные к розеткам ИБП с резервным питанием от батарей, и емкость внутренней батареи ИБП, которая определяет, как долго мощность может передаваться при заданном подключении. нагрузка. (Розетки, защищенные только от скачков напряжения, имеют гораздо более высокий предел мощности, который компьютерное оборудование не превысит.)

Начните с расчета общей мощности всего оборудования, которое вы собираетесь подключить, как и в случае с сетевым оборудованием. Большинство аппаратных средств будут отображать одно число для ватт или максимальное потребляемое количество ватт; если он показывает только ампер (или ампер), умножьте на 120 (для вольт) количество ампер, указанное для получения ватт. В моем офисе есть iMac, внешний дисплей, USB-концентратор и два внешних жестких диска. В сумме получается около 250 Вт.

С помощью этого числа вы можете проверить максимальную нагрузку на ИБП, которая часто запутанно указывается либо в вольт-амперах (ВА), либо в ваттах, либо в обоих случаях. Хотя вольты, умноженные на амперы и ватты, должны быть равны, производители ИБП используют другую формулу, что, вероятно, является плохой идеей. Ватт на ИБП — это вольт, умноженный на ампер, умноженный на коэффициент мощности, или эффективность, с которой блок питания на компьютере или другом устройстве подает питание от входа переменного тока к его компонентам.

ИБП использует USB-кабель для связи с подключенным компьютером, запуская программное обеспечение на машине для плавного отключения при работе от батареи.

На практике вы по-прежнему можете суммировать все свои устройства в ваттах и ​​использовать это в качестве меры для поиска ИБП, который превышает это значение с некоторым запасом: вы не можете превышать коэффициент нагрузки ИБП с вашим оборудованием, иначе он не будет т функция. (Если ИБП рассчитан только на ВА, умножьте это число на коэффициент мощности 0,6 или 60%, чтобы получить нижний уровень в ваттах.)

Имея это число на руках, вы можете затем просмотреть время работы, доступное для моделей, которые могут поддерживать вашу общую нагрузку, сверяясь с цифрами, диаграммами или калькуляторами, указанными выше, которые производители предоставляют, чтобы оценить, сколько минут вы можете получить только от батареи. .

С моим iMac, установленным выше 250 Вт, у меня есть несколько вариантов в диапазоне от 100 до 150 долларов, которые имеют максимальную нагрузку по мощности, намного превышающую это число, и которые могут обеспечить пять или более минут времени работы.

Также очень важно выбрать модель ИБП, которая включает USB-соединение с вашим настольным компьютером, а также совместимое программное обеспечение для вашей операционной системы. В то время как macOS и Windows имеют встроенные параметры управления питанием, которые могут автоматически распознавать совместимое оборудование ИБП, вам может понадобиться дополнительное программное обеспечение для настройки параметров ИБП (например, звуковых сигналов) или предоставления подробных отчетов и диаграмм о качестве электроэнергии и инцидентах.

Средства управления питанием операционной системы и программное обеспечение от производителей ИБП позволяют создавать безопасные условия автоматического отключения. Вы можете определить такой сценарий, как «Если сбой длится более трех минут или если заряд батареи составляет менее 50 процентов, начать немедленное безопасное отключение».
