КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМУ В СЛУЧАЕ ЛИНИИ НА 220 ИЛИ 380 В
Вложение средств в примитивную электрогенерирующую установку без аккумулятора не даст возможности автоматизировать процесс на 100%. Далее речь пойдет в основном о том, как подключить современный генератор с автозапуском, работающий на бензине или солярке.
Подключение генератора к дому: возможные способы
- В дом заведена однофазная электросеть. Все приборы в помещениях работают от 220 В. Всю домашнюю технику запитывают через ABP или другим способом.
- В дом заведены 3 фазы. В комнатах только бытовая техника, работающая от 220 В. Все приборы можно поделить на 2 группы. В первой будут те, которые нужны для обеспечения базовых потребностей (насосы водообеспечения и отопления, освещение, холодильник), во второй — остальные.
Первую группу подключаем к одной фазе через АВР, вторую распределяем между двумя оставшимися. Такая схема позволяет ограничиться покупкой маломощного электрогенератора.
- К дому подведена 3-фазная сеть. Нужно запитать приборы, работающие как от 220, так и от 380 В. В этом случае, в отличие от двух предыдущих, понадобится мини-электростанция, способная выдавать 380 В. Для организации запитки разноплановой электротехники логично пригласить спеца, который четко знает, как подключить 3-фазный генератор к дому с соблюдением всех предосторожностей.
Основные критерии выбора: Как выбрать генератор: 7 параметров
Схемы подключения генератора к сети дома
Существует несколько алгоритмов, изучение которых позволит разобраться с вопросом, как запитать частный дом от генератора. Возможные технологии однофазового подключения:
- Через розеточку, предназначенную для обычных бытовых электроприборов. Вариант подходит только для маломощных генерирующих установок, да и то с некоторыми оговорками.
- Через специальную розетку, установленную перед распределительным автоматом, но после электросчетчика. В плане ограничений вариант аналогичен первому, однако у него есть одно важное преимущество — при включении электрогенератора гарантированно не будет выбивать автомат УЗО.
- Через распределительный автомат, который установлен после электросчетчика. Провода, идущие от прибора учета, откидывают. К ним можно подсоединить лампочку, чтобы видеть включение света. Неудобная, но безопасная схема.
- Остальные схемы предполагают установку рубильника или АВР. Подробнее о них будет рассказано ниже.
Включаем отопление: Как включить газовый котел: 3 этапа подготовки и пошаговая инструкция
Как подключить генератор к дому: пошаговые инструкции
Использование кабеля с двумя вилками — это шанс подключить установку без подготовительных работ, но такой вариант проходит не всегда. Лучше выделить средства на рубильник или АВР, и сделать все капитально. Читайте, как подключить бензиновый или экономный дизельный генератор к дому 3 способами.
Интересная статья: Почему компьютер сам включается: настройки Windows 10, BIOS, 4 аппаратные причины

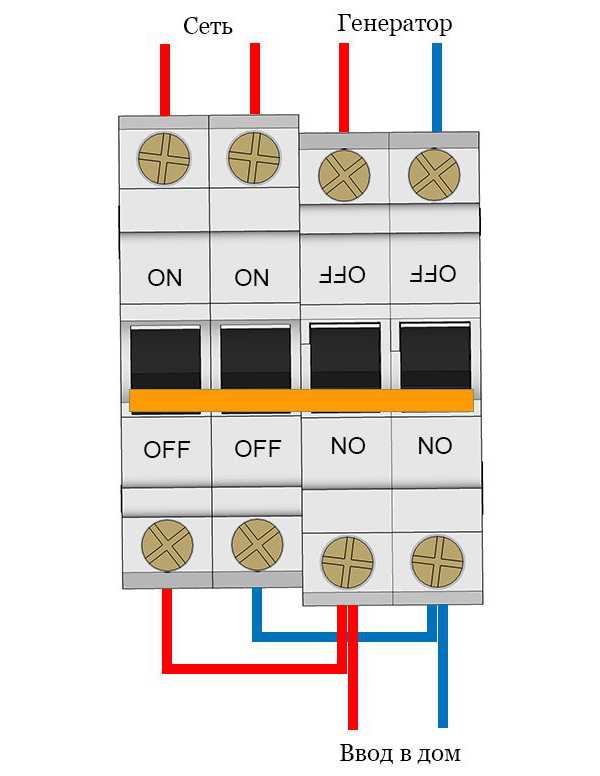

Через рубильник
Самый простой способ подключения мощного генератора к дому, подразумевающий ручной перевод электропитания с централизованного на автономное и обратно. Рубильники бывают 3 типов:
- накладные монтируют на стену,
- монтажные устанавливают в электрощит,
- модульные монтируют на Дин-рейку.
Для подключения генератора обычно покупают рубильник 3 типа. Если к дому подведены 3 фазы — подойдет 3-полюсный переключатель, если 1 фаза — 2-полюсный. В любом случае у него должно быть 3 рабочих положения: дом обесточен, питание от внешней электросети, от генератора.
Для подключения через рубильник:
- Прокладывают кабель от генератора до электрощитка.
Сечение проводника тока выбирают в соответствии с мощностью мини-электростанции.
- Выключают ток с помощью автомата, установленного перед счетчиком, или другим способом.
- Устанавливают рубильник в щиток.
- Подключают переключатель. На 2-полюсном рубильнике клемму для фазы от линии производители обозначают буквой L, от генератора — G. Ноль от линии — N, от электрогенератора — GN. На переключателях могут быть и другие обозначения для упрощения подключения. Бывают рубильники и с неподписанными клеммами. В любом случае не помешает посмотреть инструкцию.
Для перехода на автономное электропитание включают генератор, а затем переводят рубильник в нужное положение: опускают рукоятку вниз или поворачивают ручку вправо.
Через полуавтоматический блок АВР
В продаже имеются АВР, обеспечивающие полностью автоматический переход на питание дома от электрогенератора и обратно. Однако такой вариант не подходит для мини-электростанций без аккумуляторов. Кроме того, полная автоматизация требует периодического тестирования генератора, а также нужно постоянно поддерживать его готовность к запуску. Полуавтоматический вариант в этом плане проще.
Для изменения источника питания на автономный пользователю нужно только завести и прогреть электрогенератор. Все остальное сделает автоматика. Воплощение в жизнь схемы полуавтоматического подключения генератора к электропроводящей сети дома стоит дешевле полностью автоматического варианта. Из плюсов также можно отметить защиту от встречного включения установки и внешней электросети.
Приводим в чувство планшет: Что делать, если не включается планшет — 2 возможные проблемы и 3 способа их решения
Через блок автоматического управления
Если планируете полностью автоматизировать работу генератора, при покупке выбирайте модель с коннектором для блока с ABP. В комплекте автоматики имеется кабель, по которому передаются сигналы управления на мини-электростанцию. При выборе места установки ABP не забудьте учесть длину этого шнура.
На корпусе ABP, под которым схема подключения продвинутого генератора с автозапуском, нужно кнопкой выбрать режим:
- Ручной предполагает, что при отключении света пользователь сам переключит ABP на домашнюю генерацию.
- Автоматический режим выполнит запуск без участия пользователя.
ABP даст сигнал двигателю. Мотор запустится и поработает несколько секунд в режиме прогрева, затем электричество пойдет в дом. При подаче электропитания от внешней электросети произойдет отключение двигателя.
Пока электрогенератор отключен, АВР подпитывает его аккумулятор.
Можно ли подключить генератор в розетку?
Если ампераж электрогенерирующей установки больше нагрузки, на которую рассчитана розетка, то делать этого нельзя. Розетки выдерживают 10-16 А, а номинальный ток электрогенератора может быть выше. Игнорирование правил техники безопасности порой приводит к короткому замыканию и пожару.
Можно ли подключить маломощный генератор (2-3 кВт) в розетку? Если проводка в доме рассчитана на большую нагрузку и розетки ей под стать, подключение в близлежащую точку — вполне реальный вариант. Однако в любом случае его нельзя назвать оптимальным. Если забудете перед этим отключить вводной автомат и дадут ток энергетики, возможно, придется устранять последствия серьезной поломки электрогенератора.
Табличка для оценки возможной нагрузки на электропроводку:
Реанимируем лэптоп: Что делать, если ноутбук не включается: 6 основных ситуаций и выходы из них
Правила безопасности
- Покупайте только сертифицированные электрогенераторы в надежных магазинах. Перед установкой изучите инструкцию производителя.
- Не прикасайтесь к мокрому генератору.
- Не заправляйте работающий или выключенный, но еще не остывший электрогенератор. При попадании на горячий металл бензин может вспыхнуть.
- При установке в помещении используйте детекторы угарного газа.
- Приобретите для домашней котельной огнетушитель.
При работе электрогенератора на его корпусе периодически возникает статическое напряжение. По этой причине все устройства, монтируемые стационарно, требуют заземления. Оптимальное решение вопроса — обустройство заземляющего контура в соответствии с ПУЭ.
Рабочий вариант попроще заключается в забивании в грунт стального прутка или арматуры длиной от 1,5 м. Железяку соединяют с корпусом генерирующей установки медным проводником.
Запитываемся от солнца: Как работают солнечные батареи, их актуальность в Украине в 2023 году
Как подключить генератор к дому без автоматического переключателя
Если вы живете в районе с частыми отключениями электроэнергии, возможно, стоит иметь дома генератор. Вы можете положиться на генератор как на резервное электричество и не слишком нервничать, когда отключается электричество.
Возможно, вам известен генератор с безобрывным переключателем, который является защитным устройством. Это тип автоматического выключателя, который обычно находится в электрическом щите.
Тем не менее, в этой статье мы узнаем, как подключить генератор к дому без переключателя.
5 способов подключения генератора к дому без автоматического переключателя
- Через распределительную коробку : Вы можете подключить генератор к распределительной коробке. Используйте отдельный выключатель с проводом для подключения генератора. При необходимости главный выключатель отключит питание генератора.
- К главному электрическому щиту : Вы также можете подключить генератор к главному электрическому щиту. Используйте вспомогательную панель вместо подключения генератора к панели.
- Через безобрывной переключатель : Другой вариант — использование безобрывного переключателя. Это устройство, которое соединяет генератор с главным электрическим щитом.
Переключатель прерывает подачу питания, когда это необходимо, и вместо этого переводит его на главную панель.
- Через реле : Реле может прерывать подачу питания от любого устройства в доме при скачке напряжения или проблемах с электричеством. Подключить генератор можно с помощью реле. Когда вы подключаете реле к генератору, переключатель устройства может включаться и выключаться автоматически.
- Через силовой инвертор : Это самый простой способ подключения через силовой инвертор, который представляет собой устройство, преобразующее мощность постоянного тока генератора в мощность переменного тока. Ваша бытовая техника может затем использовать эту мощность.
Не забывайте соблюдать необходимые меры предосторожности при использовании любого из этих методов. Если вы не уверены, пригласите профессионала, чтобы помочь вам.
Какие инструменты вам нужны?
Вот некоторые из инструментов, которые необходимо иметь под рукой при подключении генератора без переключателя.
- Комплект розеток на две розетки
- Круглая вилка с тремя контактами и провод
- Тестер потребляемой мощности
- Удлинитель
- Ручная дрель
- Осциллирующие инструменты
- Винт с крестообразным шлицем
- Защитное снаряжение
- Металлический водонепроницаемый бокс
- Герметик
- Генераторная установка
Пошаговый процесс подключения генератора к дому без автоматического переключателя
- Отключите автоматический выключатель, так как это позволит безопасно работать с генератором. Это устранит риск удара током. При необходимости можно даже отключить питание от основного источника.
- Затем выключите главный выключатель. На нем будут написаны слова «ГЛАВНЫЙ». Если вы видите выключатели внутри коробки и не знакомы с основным, выключите все выключатели, чтобы быть в большей безопасности.
- Найдите магистраль, ведущую в ваш дом, и отсоедините медный провод.
Отвинтите зажим провода сбоку от провода, чтобы отсоединить его.
- Далее откручиваем разъем от провода с помощью обычного винта. Если вы не уверены, как выглядит разъем, найдите квадратный металлический предмет, соединенный с проводом.
- Теперь возьмите медный провод от магистрали и соедините его с черным проводом, который будет выходить из генератора. Для работы безобрывного переключателя необходимо подать питание на устройство.
- После этого необходимо подключить белый провод от магистрали и подключить к белому проводу от генератора.
- Теперь возьмите заземляющий провод от магистрали и соедините его с заземляющим проводом от генератора.
- Наконец, ищите красный провод и он от генератора к автомату защиты. Вы должны оставить главный выключатель выключенным.
Вот и все. Генератор подключен к вашему дому. Все, что вам нужно сделать, это включить главный выключатель. Если лампочки не загораются, вероятно, провод оторвался. Проверьте то же самое и зафиксируйте ослабленные провода.
D&F Liquidators
D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.
Как подключить генератор к дому [5 простых шагов]
Портативный генератор — это простой и недорогой способ обеспечить работу освещения и бытовой техники, когда в вашем доме отключается электричество.
Как подключить генератор к вашему …
Включите JavaScript
Как подключить генератор к вашему дому
Есть два способа обеспечить питание вашего дома с помощью генератора :
- Прямое подключение приборов к вашему генератору
- Подключение вашего генератора к электрической сети вашего дома
Первое решение — использование удлинителей для подключения ваших приборов к портативному генератору снаружи — в лучшем случае обременительно . А во время длительных отключений, , нет возможности подключить свет вашего дома к генератору , поэтому вам придется полагаться на фонарики и лампы.
Подключение генератора к дому более универсально , так как вы можете использовать любые бытовые приборы в своем доме, как обычно, при условии, что вы не превышаете мощность вашего генератора. Все ваши электрические розетки и освещение будут работать так же, как и до отключения электроэнергии.
Но портативные генераторы не готовы к подключению к электрической сети вашего дома .
Подключение генератора напрямую к настенной розетке называется обратной подачей. Это горячая тема, и многие люди хотят знать, безопасно ли обратное питание генератора? Правда в том, что это может серьезно повредить электропроводку вашего дома и даже вызвать пожар , если все сделано неправильно . Это также незаконно, поскольку обратная подача электроэнергии в ваш дом может привести к поражению электрическим током любых техников, которые работают с электрическими линиями в других местах сети.
СЕРЬЕЗНО – НИКОГДА НЕ ОБРАЩАЙТЕСЬ!
Вместо вам понадобится устройство, известное как переключатель , чтобы безопасно подключить генератор к дому.
Ознакомьтесь с нашим лучшим руководством по генераторам мощностью 10 000 Вт, если вы ищете хороший генератор для дома.
СОДЕРЖАНИЕ
- .
коробка. Основное назначение безобрывного переключателя — отключить электрическую сеть вашего дома от общей электрической сети и включить ваш генератор .
Другое использование безобрывного переключателя состоит в упрощении управления питанием . Автоматический выключатель действует так же, как автоматический выключатель в вашем доме, позволяя вам нагружать разные комнаты, розетки или приборы на разные вспомогательные выключатели. Вы контролируете, какие розетки на каком вспомогательном выключателе находятся при установке безобрывного переключателя.
Чтобы контролировать мощность, потребляемую генератором, достаточно включить один выключатель и выключить другой. Таким образом, вы можете держать весь дом подключенным к генератору, но потреблять энергию только тогда, когда вам нужно использовать конкретное устройство. В конечном счете, это позволяет вам использовать портативный генератор меньшего размера для питания вашего дома.
Ручные и универсальные автоматические переключатели
Обычно доступны два различных типа автоматических переключателей: ручной и универсальный.
Ручные автоматические переключатели работают так же, как и традиционный блок выключателей . Чтобы включить или выключить один набор приборов, вы просто щелкаете соответствующим выключателем.
Универсальные переключатели автоматизируют этот процесс . Вы можете указать, какие розетки и приборы имеют приоритет, а автоматический переключатель автоматически включает и выключает выключатели, чтобы общая потребляемая мощность не превышала максимальной номинальной нагрузки вашего генератора.
Универсальные переключатели также полезны, поскольку они автоматически обнаруживают, когда отключается электроэнергия в коммунальной сети, и переключаются на генератор. Некоторые переключатели даже включают резервную батарею, которая может поддерживать работу приборов, пока вы не включите генератор. Точно так же универсальные выключатели автоматически переключат ваш дом обратно на электрическую сеть, когда снова появится электричество.
Установка автоматического переключателя
Установка автоматического переключателя обычно выполняется опытным электриком , так как это связано с перемещением проводов, которые входят в щит автоматического выключателя вашего дома. Тем не менее, установка может также выполняться домовладельцами, имеющими некоторый опыт работы с электропроводкой, и большинство автоматических переключателей поставляются с четкими инструкциями по установке.
Наиболее важным шагом при установке безобрывного переключателя является определение того, какие цепи с основной платы будут перемещены в цепи безобрывного переключателя. Это решение будет зависеть от того, какие приборы вы хотите включить во время отключения электроэнергии, и от мощности вашего генератора. Если у вас есть универсальный переключатель, вам также необходимо запрограммировать уровни приоритета различных устройств.
Подключение генератора к дому
Для подключения генератора к безобрывному переключателю вам потребуется специальный кабель генератора.
Этот шнур подключается к розетке на вашем генераторе и к входу на вашем переключателе (например, ).
Чтобы заранее подготовиться к отключению электроэнергии, можно оставить генератор все время подключенным к безобрывному переключателю. В противном случае, поскольку во время отключения электроэнергии вы будете передвигаться в темноте, рекомендуется оставить шнур генератора рядом с генератором или безынерционным переключателем.
Перед запуском генератора включите главный выключатель на безынерционном переключателе так, чтобы он получал питание от входа генератора , а не от общей электросети. Также убедитесь, что все выключатели на безобрывном переключателе в это время выключены, если вы используете ручной переключатель.
Убедитесь, что ваш генератор находится на улице или в хорошо проветриваемом помещении, а затем запустите его. Теперь вы можете по одному включать выключатели на безынерционном переключателе, чтобы включить питание вашего дома.
Когда сбой завершится, просто отмените этот процесс .
Не забудьте отключить все выключатели в ручном переключателе, чтобы они были готовы к работе, когда произойдет следующее отключение электроэнергии.
Как подключить генератор к вашему дому без автоматического переключателя
Во-первых, установленный автоматический переключатель, безусловно, является предпочтительным методом подключения вашего дома к вашему генератору. Перекидной переключатель предотвратит повреждение проводки, электронных устройств и генератора. Они также могут предотвратить пожар.
Если вы пойдете по этому пути — будьте осторожны и соблюдайте местные законы и ограничения!
ЛУЧШЕ НАНИМАТЬ НА ПОМОЩЬ ЛИЦЕНЗИРОВАННОГО ЭЛЕКТРИКА!
Шаг 1: Приобретите комплект блокировки для правильного отключения основного питания перед включением питания генератора
Комплект блокировки помогает подключить генератор без переключателя. Это в основном не позволяет генератору питать коробку без предварительного отключения главного выключателя.
Это предотвращает обратное включение генератора в вашу инженерную сеть.
Убедитесь, что он соответствует модели и размеру вашего сервисного бокса. Обязательно купите ТОЧНОЕ совпадение.
Шаг 2. Приобретите автоматический выключатель, чтобы питание от вашего генератора поступало в вашу коробку
При покупке автоматического выключателя обратите внимание на то, какую мощность выдает ваш генератор. Как правило, вы можете получить выключатель на 220/240 вольт с правильной силой тока для вашего генератора.
Шаг 3: купите провода, вилку и убедитесь, что у вас есть подходящие инструменты
В зависимости от ваших обстоятельств имеет смысл купить удлинитель на 240 вольт с правильной силой тока для вашего генератора.
Затем выясните, куда вы хотите подключить генератор снаружи дома. Купите подходящую погодостойкую вилку для наружного генератора и установите вилку снаружи дома.
В дополнение к обычным электрическим инструментам (отвертки, плоскогубцы, гаечные ключи, изолента, дрель и т.
