Как подсоединить светильник с тремя проводами: схема и инструкция по установке цепи

схема и инструкция по установке цепи

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Содержание статьи

• 1 Строение люстры и назначение проводов
  • 1.1 Цены на различные виды люстр
• 2 Двухклавишный выключатель
• 3 Как соединить все провода правильно – подробное руководство по монтажу
  • 3.1 Прокладка провода, монтаж выключателя
  • 3.2 Цены на популярные модели штроборезов
  • 3. 3 Установка люстры
  • 3.4 Подключение люстры
  • 3.5 Видео – Подключить люстру к двойному выключателю

Строение люстры и назначение проводов

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это

фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной зеленой полоской.

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.

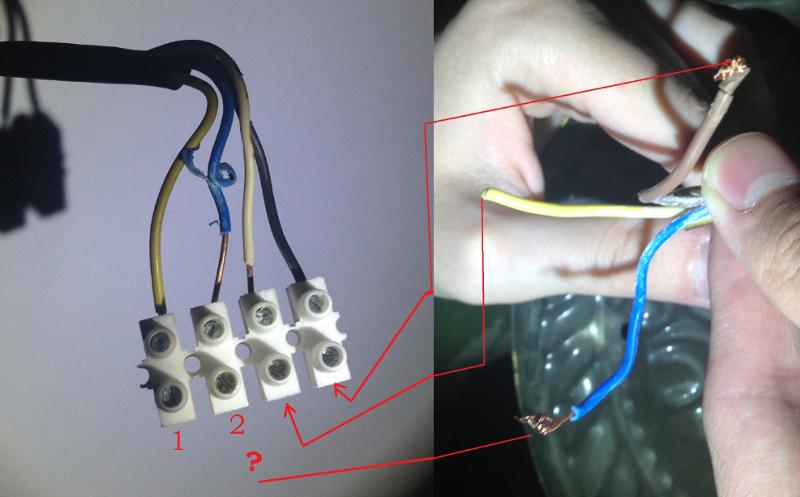

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается.

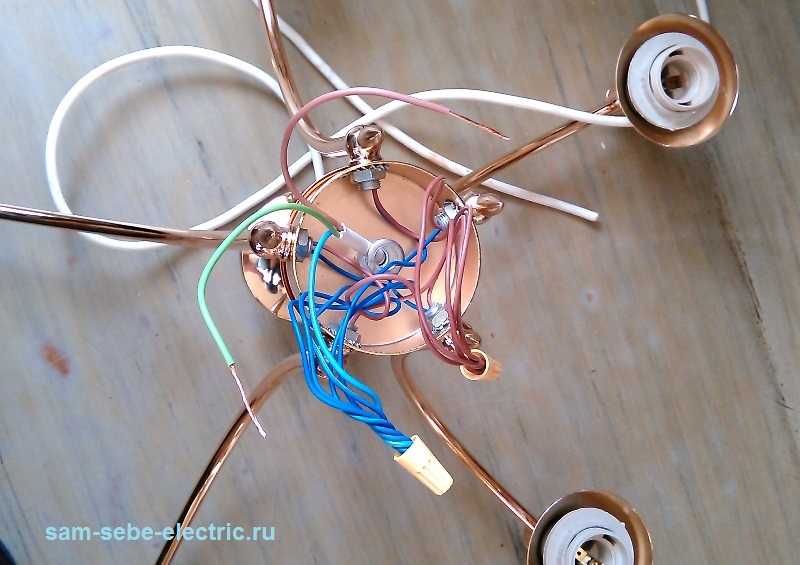

Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Люстры

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является.

Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

2. Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

3. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.

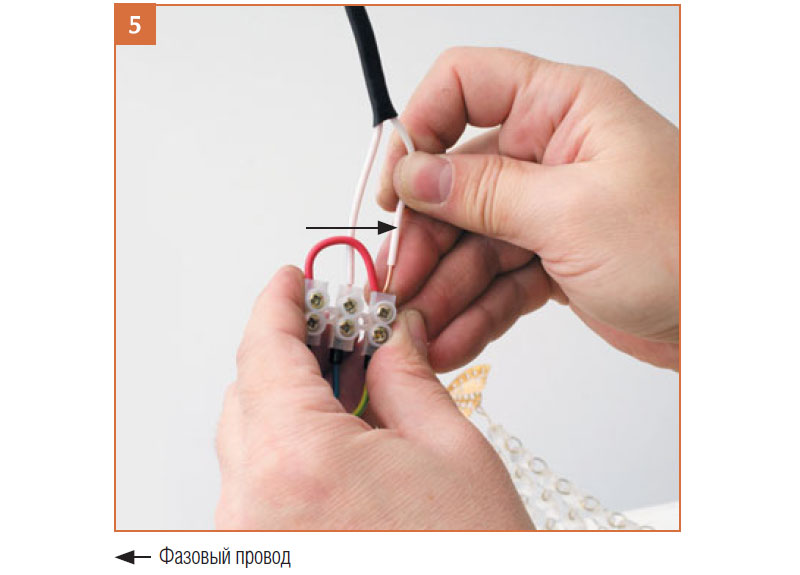

Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Содержание

• Устройство
• Инструмент
• Назначение проводов
• Схема с одноклавишным выключателем
• Схема с двухклавишным выключателем

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:



Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
2. Пассатижи с изолированными ручками.
3. Нож (чтобы снимать изоляцию на жилах).
4. Мультиметр.
5. Изолента.
6. Отвёртки (плоская и крестообразная).
7. Кусачки.
8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
3. С каждой жилы примерно на 1 см снимите изоляцию.
4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.
4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
• Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, с которыми люди начинают знакомиться чуть ли не с рождения. Малыш, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству комнаты. Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье. Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы, и сможет ли это сделать человек без специального электротехнического образования?

Содержимое

• Устройство
• Инструмент
• Назначение проводов
• Схема с однокнопочным выключателем
• Схема с двухкнопочным выключателем

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с замысловатыми конструкциями, большим количеством светодиодов или ламп, с дистанционным управлением. Однако до сих пор большинство предпочитает устанавливать в своих гостиных пятирожковую люстру.

Если такую ​​люстру подключить к одному выключателю, это повлечет за собой большой расход электроэнергии. Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трех. Поэтому самой популярной является схема подключения люстры с двойным выключателем. О такой схеме мы поговорим ниже, а прежде чем подключать люстру к бытовому двухкнопочному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это базовая конструкция для 5 рожков. Вне зависимости от того, куда направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково – с помощью резьбовых соединений. Каждый рог на конце выглядит как трубка с резьбой; к нему с помощью гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. К патрону нужно подключить провода и вкрутить лампочки, именно в нем происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода люстр

чаще всего проходят внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защелок, болтов или пластикового кольца, которое навинчивается на резьбу раструба. От каждого гнезда внутри рупора 2-жильный провод подключается к соединительной коробке светильника.

На люстру можно установить самые разные лампы — лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

Корпус люстры также может комплектоваться блоком питания или балластом для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные рефлекторами, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробнее о том, как выбрать люстру и светильники к ней, можно узнать в этом видео:



Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

1. Индикаторная отвертка (нужна для определения фазы и нуля).
2. Клещи с изолированными ручками.
3. Нож (для зачистки изоляции на жилах).
4. Мультиметр.
5. Изолента.
6. Отвертки (плоские и крестообразные).
7. Кусачки.
8. Маркер.

Устройства, с помощью которых будут соединяться провода. Это могут быть специальные накладки, в которых соединяемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). И не забудьте, конечно же, стремянку.

Разводка проводов

Перед подключением комнатной люстры с двухкнопочным выключателем разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт с указанной в нем схемой. Изучите его внимательно, там описано назначение проводов по цветам. Как правило, фазу выполняют белого или коричневого цвета, синий провод означает ноль, также может быть и третий провод защитного заземления, его обычно делают зеленого или желтого цвета. Всего из люстры должно выходить 4 жилы — ноль, защитное заземление и 2 фазы.

Если нет паспорта на осветительный прибор, то мы сами определим где фаза, а где ноль.

Итак, у вас дырка в потолке, из которой торчат три жилы, одна из них нулевая, а остальные 2 фазы от двухкнопочного выключателя. Если ваша люстра с защитным заземлением, то для этого будет отдельный четвертый провод.

1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Отключено».
2. Во избежание короткого замыкания разведите три провода, торчащие из потолка на расстоянии друг от друга в стороны.
3. Снимите изоляцию с каждой жилы примерно на 1 см.
4. Подайте напряжение, включив машину, а затем выключатель. Прикоснитесь индикаторной отверткой к каждой жиле, та из них, при соприкосновении с которой индикатор не загорается, будет равна нулю. Отметьте его маркером.
5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей фазы.

Определить назначение жил в светильнике с помощью мультиметра:

1. Для начала установите на устройстве режим «Вызов» и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает исправно.
2. В патроне 2 контакта, один из них фазный, он пружинистый и расположен по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается его цоколем) .
3. Также зачистите все четыре жилы, отходящие от люстры на 1 см.
4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов. Как только вы услышите звуковой сигнал, значит, это ядро ​​нулевое, также отметьте его маркером.
5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
6. Для проверки заземляющего провода нужно одним щупом прикоснуться к нему, а другим прикоснуться к металлическому корпусу светильника, звуковой сигнал подтвердит правильность выбора.

Схема с однокнопочным выключателем

Для начала рассмотрим более простую схему — как подключить трехрожковую люстру на 3 провода. Вот три подробные пошаговые инструкции. Во-первых, проверьте комплектацию вашей лампы:

.

1. Вскрыв заводскую упаковку, сразу же найдите список комплектов, входящих в люстру, и проверьте наличие всех комплектующих по списку.
2. Найдите кронштейн, которым люстра будет крепиться к потолку. Это полоса, которая прикручивается непосредственно к деревянному основанию в потолке, и к этой полосе будет крепиться плафон люстры.
3. Проверьте наличие и целостность всех оттенков.
4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протягивается двойной провод (фазный и нулевой проводники). Один его конец будет присоединен к фазному и нулевому проводникам, выходящим из отверстия в потолке, другой конец предназначен для подключения к проводникам в рупорах.
5. Обычно третий провод заземления входит в комплект светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда необходимо подключить защитное заземление.
6. Проверить наличие трех рупоров, к ним должны быть прикреплены патроны, и из каждого должен выходить фазный и нулевой проводник.

Теперь рассмотрим как подключить провода в люстре:

1. Возьмите одно плечо и соединительную коробку светильника, куда будет производиться подключение. Из рога выходят две жилки (синяя — ноль, коричневая — фаза). Протяните их через одно из трех отверстий и закрепите рог.
2. Проделайте то же самое с двумя другими рогами.
3. В итоге в распределительной коробке светильника получилось 6 проводов от рожков — три синих и три коричневых, и двойной 2-х жильный провод, который будет использоваться для подключения к сети.
4. Снимите изоляцию со всех 6 жил с рожков и с двухжильного провода.
5. Соедините вместе три синих провода от одной жилы двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода. Делайте это с закруткой, можно и сверху припаять. Наденьте изолирующие колпачки, они обычно идут в комплекте.
6. Аккуратно уложите все провода в распределительную коробку люстры и закройте сверху крышкой.
7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

1. Перед началом электротехнической части работ обесточить помещение, выключив сетевой выключатель.
2. Прикрепите крепежную раму к деревянной конструкции потолка с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, потому что штанга должна будет выдержать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка прикрепив декоративные болты. Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
4. Такую работу желательно выполнять с напарником, чтобы один человек мог держать подключенную лампу, а другой занимался подключением. Если напарника нет, то закрепите лампу на установленной планке, туго привязав ее бечевкой или куском прочной проволоки.
5. Начните с установки самоблокирующихся клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода светильника.
6. Теперь включите выключатель и автоматический выключатель, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить трехрожковую люстру, давайте рассмотрим более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухкнопочным выключателем

Подключение пятирожковой люстры к бытовому двухкнопочному выключателю выполняется аналогично.

1. Из распределительной коробки идет нулевая жила, которая прокладывается к лампе, к ней будут подключаться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухкнопочному выключателю, от нее отходят две жилы, которые будут подавать напряжение на одну и вторую группу лампочек.
3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
4. Вместо 6 проводов в распределительной коробке светильника, как в трехрожковом варианте, теперь будет выводиться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил светильника необходимо соединить в один общий жгут. А из фазных жилок сформируйте два соединительных жгута – одну из трех коричневых жилок от луковиц, вторую, соответственно, из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Некоторые концы выводятся на верхнюю часть и будут соединяться с жилами, подведенными к отверстию в потолке до точки крепления светильника. Соедините другие концы таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Один фазный провод, например коричневый, с соединительным жгутом из фазных проводов трех светильников.
• Второй фазный провод, например, белого цвета, с соединительным жгутом из фазных проводов двух светильников.

У вас есть три зачищенные вены, торчащие из отверстия в потолке, в том месте, где будет закреплена лампа. Подсоедините их к фазному и нулевому проводникам люстры соответственно. В случае защитного заземления светильника будет четвертый провод и подключение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по недорогим китайским люстрам. Проверяйте всю проводку на целостность сразу после покупки. Часто уже содержат всю электрическую часть в распределительной коробке люстры, проверьте надежность контактов. Обидно будет, если потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить 5- или 6-рожковую люстру к двойному выключателю. В принципе, если у вас есть базовые знания электротехники, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

Что такое 3-позиционный переключатель? Детали и проводка

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23. 09.22

Факт проверен

Александра Кей

Факт проверен Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, которая проверяет точность статей The Spruce и добавляет ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s Редакционный процесс

Трехпозиционный переключатель используется для управления потолочными светильниками или другими светильниками и бывает трех типов. Наиболее распространенным является однополюсный переключатель, тип электрического переключателя, используемый для управления осветительным прибором из одного места. Следующим по распространенности является трехпозиционный переключатель. При использовании в сочетании с другим типом выключателя — четырехпозиционным выключателем — вы можете расположить выключатели для управления осветительными приборами из трех или более мест.

Что такое трехпозиционный настенный выключатель?

Трехпозиционные выключатели обычно используются для управления одним светильником из двух разных мест. Например, в длинном коридоре или лестнице можно использовать трехпозиционный переключатель на каждом конце, чтобы можно было включать свет при приближении к одному концу коридора или лестницы, а затем выключать его на другом конце.

Когда оба переключателя подняты или оба опущены, цепь замкнется и осветительная арматура загорится. Когда тумблеры находятся в противоположных положениях, цепь прерывается и светильник выключается. Это позволяет любому переключателю управлять функцией включения-выключения светильника в любое время.

Как узнать, есть ли у вас трехпозиционный переключатель? Есть два четких преимущества, которые идентифицируют переключатель как трехсторонний:

• На тумблере нет маркировки ON/OFF. Такая маркировка не требуется для этого типа выключателя, как для однополюсного выключателя. На трехпозиционном переключателе нет маркировки, поскольку нет истинного положения ВКЛ или ВЫКЛ.
• В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовых контакта. Один винт, известный как общий, имеет более темный цвет, чем другие. Два других винта, обычно более светлого латунного цвета, известны как контактные клеммы.

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Части трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре разных винтовых клеммы на корпусе:

Зеленый винт, прикрепленный к металлической планке выключателя, всегда предназначен для заземляющего провода (это оголенный медный или зеленый изолированный провод внутри цепи). Заземляющие винты на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти его без заземляющего винта.

Два более легких винта цвета латуни называются ходовыми винтами. Ходовые провода, подключенные к этим винтам, обеспечат два разных пути для передачи питания от одного переключателя к другому.

Последний винт является общей клеммой. Это более темный цвет, чем у путников, обычно темно-латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо соединяется с черным (горячим) проводом, который ведет к светильнику. .

Иллюстрация: Ель / Хайме Кнот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с заземляющим винтом. Он подсоединяется непосредственно к металлической планке переключателя и может располагаться в нижней части переключателя, как показано здесь, сбоку или в другом месте. Если вы столкнулись со старым коммутатором без заземляющего винта, его следует заменить на более новый коммутатор с заземлением.

Тимоти Тиле

Проводка трехпозиционного переключателя

Трехпозиционные выключатели могут быть подключены по-разному, в зависимости от того, где они расположены относительно светильника в кабельных трассах цепи. Например, их можно расположить так, чтобы питающий кабель шел к первому трехпозиционному выключателю, затем к корпусу светильника, затем ко второму трехпозиционному выключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных выключателя, а затем к светильнику. Это относительно распространенная конфигурация, в которой соединения проводки выполняются следующим образом:

• В месте первого выключателя питающий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что есть черный горячий провод, белый нейтральный провод и оголенный медный провод заземления. На этом первом переключателе черный провод питания подключен к общему винту на переключателе. Заземляющий провод подключается как к выключателю с помощью косички, так и ко второй кабельной трассе, идущей далее к следующему выключателю. Если распределительная коробка металлическая, ее также необходимо соединить косичками с заземляющими проводами.
• Кабельная трасса, соединяющая два выключателя, выполнена трехжильным кабелем. Черный и красный провода являются «путешественниками» и подключаются к винтовым клеммам на двух переключателях. Это обеспечивает два альтернативных пути прохождения горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
• Поскольку выключатели не имеют соединений нейтрального провода белого цвета, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили дальше к коробке осветительных приборов.
• Во втором распределительном щитке проводка аналогична первому переключателю, при этом контактные клеммы соединены с контактными проводами, идущими от первого переключателя. Однако на этом втором переключателе общая винтовая клемма подключена к черному проводу под напряжением, который ведет к светильнику. Еще раз белые нулевые провода просто соединяются между собой, а провода заземления соединяются между собой косичками, соединяющими выключатель и с коробкой, если она металлическая.
