Как пользоваться цифровым мультиметром: Как пользоваться мультиметром цифровым, тестером, цешкой

Содержание

режимы работы, измерение напряжения, сопротивления и прозвонка проводов

Во время ремонта квартиры или частного дома следует всегда обращать внимание на электрическую проводку. Обычно, чтобы найти и устранить неисправность, приходится обращаться к услугам профессионалов, что является довольно дорогим удовольствием. Всю работу можно выполнить и самостоятельно, но перед этим следует разобраться, как пользоваться мультиметром. Это устройство позволяет выполнять замеры электрических параметров.

Модификации измерительных приборов

Применение этих устройств позволяет с большой точностью измерять различные показатели. В последние годы профессиональные электрики и радиолюбители всё чаще начинают пользоваться мультиметром. Правильно будет сказать, что это не единственный тип аппаратов. Раньше применяли стрелочные аналоги. Самым популярным считался прибор советского производства Ц-20 (цешка).

С одной стрелкой он включал в себя сразу несколько шкал. Его можно было использовать в качестве омметра, вольтметра, амперметра.

Это был аналоговый мультитестер. Подобные модели и сейчас применяют в тех случаях, когда присутствуют большие помехи, из-за которых электронные модели не функционируют. Но всё же популярностью пользуются цифровые типы.

Есть множество различных модификации измерителей. Наиболее популярными являются dt9208a, mastech, mf 110a. Виды имеют разную точность замеров, а также отличаются между собой по функционалу. Есть автоматические цифровые мультиметры. Пользоваться ими довольно просто. В таких моделях у переключателя имеется только несколько положений. Они определяют характер измерения. В этом виде приборов пределы выбираются самостоятельно. Также существуют модели, которые можно подключать к компьютеру. Все измерения автоматически передаются в память ПК.

Большинство домашних мастеров выбирают относительно недорогие модели, которые имеют средний класс точности, где максимальное отклонение показателей составляет 1%.

Модификации, выпущенные в более позднее время, имеют расширенный функционал. Но для бытового использования такие возможности не слишком уж и важны. Обычным тестером для измерения напряжения пользоваться будет даже проще.

Строение электронного устройства

Перед тем как пользоваться вольтметром, следует тщательно разобраться в его строении. В электронных типах устройств присутствует маленький жидкокристаллический экран. Он отображает всю необходимую информацию о результатах измерений. Немного ниже расположен переключатель диапазонов, который может вращаться на 360 градусов вокруг своей оси. На нём нанесена отметка (в виде точки или стрелки). Она определяет диапазон, в котором сейчас работает аппарат. По кругу можно увидеть обозначения типов измерений.

Далее располагаются гнёзда под штекеры от щупов. Их может быть два или же три, но щупов всегда только два. Покрашенный в красный цвет — положительный или же плюсовой, в чёрный — отрицательный. Второй необходимо подключать только к тому разъёму, возле которого нанесена надпись COMMON. Также он может обозначаться «землёй». Плюсовой щуп вставляется в какое-либо свободное гнездо (если их три). Нужно дополнительно прочесть в инструкции, как пользоваться мультиметром, чтобы красный контакт вставлять в необходимое отверстие. Если что-то напутать с настройкой, прибор может сгореть.

Бывают и такие модели аппаратов, где гнёзда находятся снизу, а не справа. Для подключения это никакой роли не играет.

Также существуют устройства, которые оснащены четырьмя разъёмами. Два из них предназначается для замера токов. Одно для микротоков. Это показатели менее 200 мА. Второе необходимо для измерения силы тока от 200 мА до 10 А.

Положение переключателя

Режим, в котором будут проводиться измерения, зависит от того, как установлен переключатель. На одном конце ручки нанесена точка или стрелочка. Зачастую она окрашена в красный, коричневый или же белый цвет. Это место ручки и показывает выполняемый режим работы. Также вместо цветового обозначения деталь может быть сделана с заужением на одном из концов. Он тоже выполняет функцию указателя. Для удобства этот край можно покрасить самостоятельно с помощью капли лака для ногтей или краски.

Если поворачивать ручку, изменится режим работы устройства. Когда указатель установлен в верхнюю точку, аппарат выключен. Режимы работы:

  1. AVC (также может обозначаться буквой V с волнистой чёрточкой). Этот режим предназначается для замеров переменного напряжения.
  2. A с волнистой чертой. Производится измерение переменного тока. Такая функция имеется далеко не на всех моделях мультиметров.
  3. A с прямой чертой. Этот режим необходим для замера показателей постоянного тока.
  4. Ω — измерение сопротивлений.
  5. V или же DCV предназначается для снятия постоянного напряжения.

В более продвинутых модификациях присутствует специальное положение, с помощью которого можно выяснить значение коэффициента усиления транзисторов. Также есть приборы с функцией определения полярности диодов.

Измерение сопротивления

На круге выбора положений измерение сопротивления находится вверху. Этот режим обычно разбивается на семь разных диапазонов:

  • 200M;
  • 20M;
  • 2M;
  • 200;
  • 2k;
  • 20k;
  • 200k.

Буквы «k» и «M» обозначают кило (тысячу) и мега (миллион) соответственно. Чтобы выполнить замер, следует поставить ручку переключателя на необходимую позицию. Для сопротивления сначала выбирается сектор, обозначенный символом «Ω».

Перед тем как проводить какие-либо работы, желательно убедиться в работоспособности самого устройства.

Это необходимо, потому что во время измерения может возникнуть обрыв цепи, например, такое происходит из-за плохого контакта. Чтобы осуществить проверку, следует замкнуть между собой щупы. Если аппарат работает правильно, то на экране появится 0. В некоторых случаях показания ненулевые. Устройство может выдать значение в тысячные доли Ом. Это происходит из-за того, что сами провода прибора имеют своё сопротивление. При разомкнутой цепи должно показываться значение «1».

Снятие показателей силы тока

Для произведения замеров необходимо выяснить — постоянный или переменный ток в цепи. Измерение переменного тока может вызвать определённые проблемы, так как такой режим есть в функционале не всех моделей устройств. Но действия выполняются всегда одни и те же. Изменяется только расположение регулировочного переключателя.

После установки режима на переменный ток следует определиться, в какое гнездо необходимо будет подключить красный контакт. Чтобы не сжечь устройство, лучше сначала вставить красный щуп в гнездо, над которым написано «10А». Если снятые показатели будут маленькими (менее 200 мА), то контакт следует переставить в другой вход. По такому же алгоритму следует выбирать и диапазон. Сначала нужно установить на максимальную силу тока.

Для замера показателей постоянного тока вся процедура производится точно так же. Нужно помнить, что превышение максимального ограничения скорее всего выведет устройство из строя, может перегореть плавкий предохранитель или же вся начинка целиком. Поэтому очень важно правильно настроить аппарат.

Замер напряжения

Напряжение тоже может быть как переменным, так и постоянным, поэтому обязательно нужно выбрать правильное положение. Определяться с диапазоном нужно аккуратно. Если неизвестно, с чего начать, то лучше всего выставлять максимальные значения, а затем постепенно двигаться по шкале в меньшую сторону. Также нужно помнить о правильном положении щупов.

В качестве примера можно произвести замер напряжения на обычной пальчиковой батарейке или же на аккумуляторе.

Для этого необходимо на мультиметре установить переключатель в положение, предназначенное под постоянное напряжение.

В этом случае известно ожидаемое значение, поэтому шкалу можно выбрать сразу. Следующим шагом будет прикосновение обоих щупов к двум контактам батареи. На жидкокристаллическом экране сразу же появятся цифры, которые и будут обозначать напряжение, выдаваемое электрическим элементом.

Правила прозвонка проводов

У многих начинающих электриков, которые только недавно стали учиться, возникает вопрос о том, зачем производить прозвонку проводов. Зачастую эту процедуру проводят для того, чтобы убедиться в целостности кабеля или найти неисправность в электросети. В теории это довольно просто, но на практике часто возникают определённые трудности.

Чтобы измерить показатели, необходимо на цепь подать очень слабый электрический ток. Источником должна служить батарея от мультиметра. При замыкании аппарат покажет значение сопротивления. Таким образом проверяется целостность провода или же ищутся концы одной жилы. Величина погрешности в этом случае не играет никакой роли. Если кабель целый, то по каждой из жил протекает электрический ток, а короткого замыкания нет.

Для проверки провода на наличие обрыва следует осуществить такие действия:

  1. Мультиметр устанавливается в режим работы на 200 Ом.
  2. Каждую жилу кабеля нужно поочерёдно проверить на обрыв.
  3. Если сопротивление менее 2 Ом, провод целый. Когда этот показатель достигает 10 Ом, это может свидетельствовать о частичном обрыве, а также о возникновении неплотного контакта.

Также бывают случаи, когда необходимо выполнить прозвонку между распределительными коробками, так как в этих элементах электропроводки иногда очень сложно разобраться. В этом случае применяется такой же способ, как и при прозвонке проводов. Отличие только в том, что здесь необходим будет дополнительный проводник.

Порядок действий:

  1. Дополнительный кабель следует подключить к требуемому выводу на коробке. Второй конец подсоединяется к одному щупу аппарата.
  2. Второй щуп используется для поиска вывода на другой распределительной коробке. Перебитую или же оборванную жилу можно найти с помощью метода исключения.

Следует помнить, что питание на исследуемом участке должно быть отключено. Лучше всего автоматом отсоединить от электропитания всю квартиру.

Электробезопасность во время работы

Мультиметр — это абсолютно безопасное устройство для человека, потому что питание на этом аппарате не превышает 9 В. Когда работы по измерению различных электрических параметров осуществляются на отключённых сетях, то особо следить за безопасностью нет необходимости. Осторожности требуют замеры, которые выполняются на подключённых схемах или электрооборудовании.

Для человеческого организма опасность начинается тогда, когда напряжение превышает 100 В, а сила тока — 10 А. В таком случае стоит соблюдать ряд правил безопасности:

  1. Для замеров обязательно нужно применять лишь стандартные щупы. Изоляция их проводов должна быть качественной.
  2. Следует надёжно осуществлять подсоединение.
  3. Во время замеров нельзя прикасаться к клеммам и любым другим оголённым участкам.

Наиболее опасным считается проведение замеров силы тока. Это связано с тем, что аппарат подключается к схеме последовательно, поэтому весь ток проходит через электротестер. Если сила тока превышает 10 А, обязательно следует отключать напряжение.

Как пользоваться цифровым мультиметром? — НКДИ




Цифровые мультиметры это очень важные и нужные приборы. С помощью такого прибора можно получить кучу полезной информации, провести диагностику неисправности приборов.

Существует много видов мультиметров. Отличаются они помимо функций еще качеством и точностью измерений. В качестве соотношения цена\качество мы предлагаем приборы фирмы Victor.

Что же умеют мультиметры?
Существует стандартный набор функций, который должны поддерживать все модели без исключения. Во-первых, возмоность измерения постоянного и переменного напряжения, измерение силы тока и сопротивления. В некоторых приборах есть режим тестирования диодов. Эти функции поддерживают все дешевые приборы.
Приборы подороже уже оснащены возможность измерения индуктивности, емкости и даже измерение температуры.

Рассмотрим как измерять каждую из величин.
Измерение сопротивления резистора. Необходимо поставить предел измерения на мультиметре на минимальное значение, если на экране осталась единица, значит сопротивление больше этого значения. Переходим к следующему пределу, и так до тех пор, пока мультиметр не выдаст нам информацию.

Постоянное напряжение.
Тут следует предельно осторожным. Если при измерении напряжение 500-600 В поставить предел в 100 мВ, то прибор может сгореть. Тут следует начинать с самого высокого предела.

Переменное напряжение.

Измерения почти ничем не отличается от измерения постоянного напряжение.


Измерение постоянного и переменного тока
Для измерения тока на любом цифровом мультиметре присутствуют дополнительные разъемы для щупов. Измерения тока должно быть известно еще со школы. Напоминаем, что в этом случае мультиметр подключается последовательно.

Измерение емкости.
Как правило на приборе есть специальный разъем Cx, который как раз и служит для определения емкости. Необходимо вставить ножки конденсатора в прибор, после чего он покажет емкость.

В этой статье мы рассмотрели основные способы измерения мультиметром. Как видите, в этом нет ничего сложного.

Напоследок, мы хотим дать Вам совет в покупке мультиметров. Наш магазин предлагает купить простейший мультиметр Victor VC980+ по уникальной цене, не упустите эту возможность.


от 19.11.2012

КАК ПОЛЬЗОВАТЬСЯ ЦИФРОВЫМ МУЛЬТИМЕТРОМ

   Мультиметр — один из самых важных приборов радиолюбителя, используемый в практике создания и настройки самодельных электрических устройств. Сегодня мы будем говорить именно о цифровом мультиметре, который свободно можно купить по цене от 3-х долларов. У него есть свои большие плюсы.

 Во-первых, не надо вглядываться в шкалу, как у стрелочного прибора.

 Во-вторых, показания «цифровика» намного точнее его аналового собрата.

 В третьих, он не боится ударов и падений со стола.

 В четвёртых — меньший вес и габариты устройства.


   Конечно, приборы бывают разных ценовых категорий, они отличаются функциональностью, точностью измерений, надёжностью. Но у всех них есть определенный, обязательный базовый набор функций. Рассмотрим некоторые из них.

Измерение мультиметром сопротивления


   Предположим необходимо установить номинал резистора без маркировки. Ставим переключатель мультиметра на минимальный предел измерения сопротивления, если горит «1», то переходим на следующий предел до тех пор, пока не появятся искомые показания.

Измерение мультиметром постоянного напряжения


   Определять неизвестное напряжение нужно с самого высокого предела, двигаясь к меньшему. Необходимо учитывать, что щуп «СОМ» — МИНУС, а красный — ПЛЮС. Если поменять щупы местами, перед показанием будет стоять знак минус — так можно определять полярность напряжения.

Измерение мультиметром переменного напряжения

   Здесь нужно быть предельно аккуратным, чтобы вас не ударило током или не случилось короткого замыкания. Измерения осуществляются аналогично измерению постоянного напряжения.

Измерение тока


   Потребление устройством тока можно узнать если в разрыв плюса питания подключить мультиметр, с переключателем поставленным на значок «А». Но когда контролируем ток более 0,2А — надо снизу переключить штеккер в гнездо обозначенное 10А. Если попробовать мерять высокий ток на слабом режиме — сгорит внутренний предохранитель на 200 миллиампер.

Прозвонка мультиметром электрических цепей


   Эта функция очень универсальная. Она служит для определения К.З., при ней мультиметр просто запищит, а на экране высветятся нули. Мы перечислили далеко не все функции современного цифрового мультиметра, их может быть гораздо больше. Но для простых бытовых нужд этого вполне достаточно. Надёжность прибора довольно высока, на если он сгорел, его можно попробовать починить с помощью этих схем. И не забывайте отключать его питание, переводя выключатель в режим OFF. Оставленный включенным простой цифровой мультиметр, съедает батарейку за несколько дней.

   Форум по мультиметрам

   Форум по обсуждению материала КАК ПОЛЬЗОВАТЬСЯ ЦИФРОВЫМ МУЛЬТИМЕТРОМ

Как пользоваться мультиметром

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

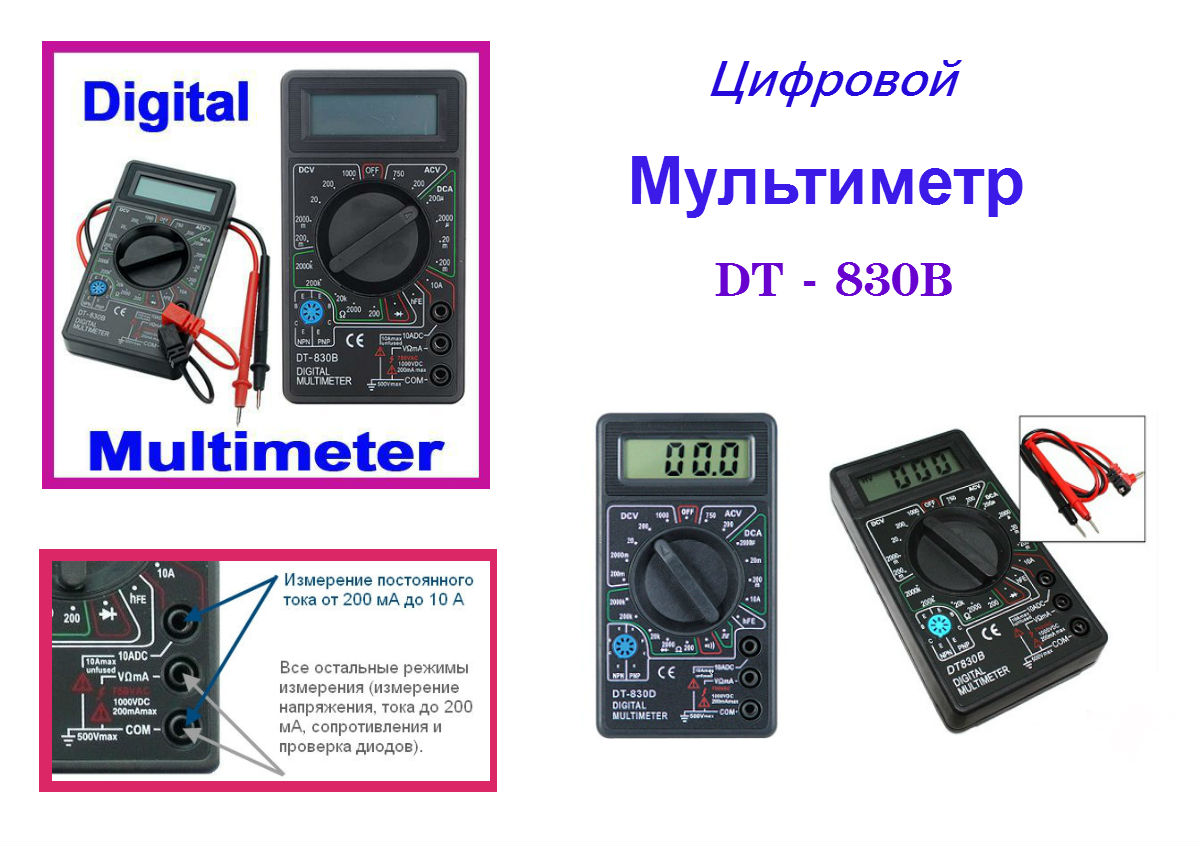

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

  1. жидкокристаллический дисплей,
  2. переключатель режимов измерения,
  3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
  4. разъем для подключения транзисторов.
ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

  1. OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.
  2. ACV — переменное напряжение.
  3. DCA- постоянный ток.
  4. Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
  5. hFE — измерение параметров транзисторов (здесь это не рассматривается).
  6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
  7. Ω — сопротивление.
  8. DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

  • COM — общий, один из щупов (как правило черный) подключается всегда.
  • V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
  • 10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

  • μ микро 10-6,
  • m мили 10-3,
  • k кило 103,
  • M мега 106.

То есть 200 mV= 200*10-3 V.

Все, можете пользоваться.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как пользоваться цифровым мультиметром — Электропортал

Сейчас очень много различных приборов и техники, облегчающих ремонт и проверку бытовой техники. Например, теперь можно без проблем проверить, какое напряжение в розетке и есть ли оно там вообще; определить заряд батареек; узнать о состоянии автомобильного аккумулятора; проверить диоды; измерить сопротивление; осуществить прозвон проводов; проверить работу транзисторов; определить емкость конденсаторов и т. д. При этом, не нужно иметь целый арсенал приборов, каждый из которых выполняет одну определенную задачу. Сейчас для всего этого есть универсальный помощник — мультиметр.

Такой прибор выпускают многие производители. Средний по стоимости вариант — модель Ц4317М. На коробке четко написано, для чего именно предназначен прибор. Мультиметр Ц4317М отечественный прибор, производимый в России.

Из коробки достаем сам прибор, измерительные зажимы и инструкцию. Корпус прибора Ц4317М выполнен из пластика, немного шершавого на ощупь. В верхней части передней панели находится стрелочный измерительный прибор. В центре — переключатель, который можно устанавливать на любую из 20-ти позиций, указанных по кругу, и выбирать режим работы и пределы измерения. Сверху стрелочного указателя обозначены пределы измерения постоянного тока.

Измерительный зажимы — это два соединенных провода красного и черного цвета. На одном конце — собственно, сами щупы (острые), которые втыкаются или подсоединяются к исследуемому предмету. На другом — штекера, которые нужно вставлять в гнезда, соблюдая полярность.

Посмотрим, как с помощью прибора можно проверить емкость батареек. Поскольку они являются источником постоянного напряжения, поворачиваем переключатель и выбираем подходящую границу показаний. Поскольку напряжение у батареек небольшое, нам подойдет цифра 20. Испытаем аккумуляторную батарейку GP, на которой указана емкость 1,2 V. Помня о том, что черный провод — это «минус», а красный — «плюс», подсоединяем щупы к соответствующим полюсам, указанным на батарейке. На стрелка сразу высвечивается результат и мы видим, что батарейка разряжена почти наполовину. Но чаще прибор используется для проверки заряда автомобильного аккумулятора. За считанные секунды он видит результат на дисплее и делает вывод, нужна ли подзарядка или нет.

Как работать с мультиметром. Часть 1

Добрый день, друзья!

Сегодня мы с вами не будем отвлеченно рассуждать о том, как работает компьютер или другое устройство. Наш блог и о «железе» тоже. Поэтому давайте перейдем ближе к делу и займемся практикой. Если мы работаем с какой-то техникой, нам придется начинать работать и с измерительными приборами. Итак,

 Что такое мультиметр?

Мультиметр — это прибор (цифровой или стрелочный), позволяющий выполнять измерения нескольких величин. Много лет существовали отдельные стрелочные приборы для измерения

  • электрического тока (амперметры),
  • напряжения (вольтметры),
  • мощности (ваттметры),
  • сопротивление (омметры) и т. д.

Держать под руками эту гору приборов неудобно, поэтому придумали встроить много измерителей в общий корпус.

А выбор измеряемой величины производить переключателем и посредством подключения измерительных щупов к разным клеммам.

Поэтому одним прибором можно выполнять как измерение тока, так и измерение напряжения. Мультиметры (другое название — тестеры) могут быть цифровыми и стрелочными.

В первом случае значение измеряемой величины отображается на цифровом табло в виде нескольких цифр, причем в виде целой и дробной части, разделенных запятой или точкой.

В стрелочных приборах считывание измеряемой величины выполняется посредством стрелки, останавливающейся возле соответствующего деления цифровой шкалы.

Цифровые приборы точнее, ими удобнее пользоваться (хотя и не всегда). Итак, ознакомимся, как работать с конкретным экземпляром цифрового тестера — прибором UT2001. Большинство недорогих приборов имеют очень похожую идеологию.

 Панель индикации и кнопка включения мультиметра UT2001

В верхней части тестера расположено табло, на котором расположены 4 разряда измеряемой величины, вид измеряемой величины, предел измеряемой величины и знак ее.

Последнее весьма удобно, так как не надо менять полярность подключения щупов — как в стрелочном приборе.

Ниже цифрового табло находятся две кнопки, крайняя справа — кнопка включения прибора. При ее нажатии прибор включается, и на его табло появляются нули.

Практически все цифровые приборы снабжены функцией автовыключения — если измерения не производить некоторое время, прибор автоматически выключается.

Это очень удобно, экономится энергия батареи, хотя при этом кнопка и остается включенной.

Чтобы включить прибор после автовыключения, надо отжать и вновь нажать эту кнопку.

Благодаря функции автоотключения мультиметр работает  достаточно долго даже на такой батарейке, как «Крона».

Интересно отметить, что стрелочные мультиметры работают на батареях большей емкости, чаще всего — на пальчиковых элементах типоразмера АА.

 Кнопка выбора рода тока (переменный/постоянный)

Крайняя левая кнопка — род измеряемого тока и напряжения. Если эта кнопка отжата — прибор измеряет постоянные ток и напряжение (DC — Direct Current, постоянный ток) в соответствии с выбранным пределом измерения.

Если кнопка нажата, мультиметр измеряет переменные ток и напряжение (AC – Alternating Current, переменный ток).

В других моделях тестеров такой кнопки может и не быть.

При этом и выбор режима и выбор предела осуществляется переключателем, который имеет короткую полоску на движущейся части, которая и указывает на необходимый предел.

Большинство измеряемых величин имеют несколько поддиапазонов. Это необходимо для того, измерить величину с необходимой точностью.

Напомним, что в бытовой осветительной сети имеют место переменные ток и напряжение. Напряжение и ток меняются по величине и направлению. А, скажем, в автомобилях используются источник постоянного напряжения – аккумулятор.

 Измерение напряжения

В данном приборе имеется 5 поддиапазонов измерения напряжения. На корпусе прибора в области измерения напряжения имеется буква V (Volt. Вольт, единица измерения напряжения).

В первом поддиапазоне измеряется напряжение от 0 до 200 милливольт (мВ), во втором — от 0 до 2 В, в третьем — от 0 до 20 В, в четвертом — от 0 до 200 В, в пятом — от 0 до 1000 В.

Переменное напряжения на последнем поддиапазоне измеряется от 0 до 750 В, о чем говорит красная цифра «750» со значком «~ “. Прибор имеет два щупа разных цветов:

  • красный (положительный), который подключается к красному гнезду прибора,
  • черный (отрицательный), подключающийся к черному гнезду (или общему проводу) прибора.

Если при измерении постоянного тока или напряжения перепутать полярность и встать красным щупом на «минус» (например, на отрицательную клемму аккумулятора), то это не будет иметь никаких отрицательных последствий для прибора.

При этом на табло перед значением величины просто загорится знак «-». Только и всего!

Если измеренное напряжение превысит установленный предел (например, если измерять напряжение 12 В аккумулятора на пределе 2 В), то на табло загорится знак «1» в крайнем левом разряде. Прибор при этом также не выйдет из строя.

В стрелочных приборах такие ошибки с полярностью и диапазоном вызвали бы срабатывание защиты либо (если бы защиты не было) вывели бы его из строя! В этом еще одно преимущество цифровых мультиметров.

Порядок проведения измерений

Для того, чтобы измерить напряжение (применим строгую формулировку) на каком-то участке цепи, необходимо коснуться оголенными концами обоих щупов этого участка.

Если через какой-то участок электрической цепи (вспомним школьный курс физики) протекает электрический ток, то на нем (участке) имеет место падение напряжения.

Щупы имеют изолированные ручки и утолщения в своей нижней части. Это сделано для того, чтобы пальцы оператора случайно не соскользнули и не коснулись токоведущих частей.

Отметим, что при измерении напряжения мультиметр подключается параллельно участку цепи. Иными словами, не нужно производить каких-то дополнительных манипуляций (например, разорвать какую-то цепь) с измеряемым участком. А вот для того, чтобы измерить ток, мультиметр надо включить в разыв цепи, последовательно с нагрузкой.

Итак, надо коснуться концами щупов измеряемого участка и посмотреть на табло прибора. Если предел измерения выбран ошибочно, надо отодвинуть щупы от цепей измерения, изменить предел измерений с помощью переключателя и повторить процедуру измерения.

Не переключайте пределы измерений при присоединенных щупах!

 Предостережение

Напоминаем, что высокие напряжения (на поддиапазонах 200 и 1000 В, в том числе и сетевое переменное напряжение 220 В) надо измерять, держа щупы в одной руке. Если держать щупы в разных руках, то — при плохой изоляции щупов — электрический ток может пройти по пути «правая рука — область сердца — левая рука», что чревато остановкой сердца.

При работе с высокими напряжениями необходимо иметь резиновый коврик под ногами, чтобы исключить прохождение электрического тока по пути «рука-нога».

 Количественные характеристики

Вспомним, что когда что-то измеряют, то получают количественные характеристики. Т.е., грубо говоря, делают вывод – «много или мало».

Отметим, что в бытовой осветительной сети чаще всего бывает 220 — 240 В. Можно сказать, что это много (потому что это опасное для жизни напряжение).

А напряжение 1,5 В, которое отдает пальчиковый элемент – это «мало». Напряжение батареи «Крона» — около 9 В.

Раньше существовал такой тест оценка качества элементов и батареек, когда касались языком обеих клемм. Свежая «Крона» сильно щипала язык, севшая – меньше.

В наше время, когда разных приборов полно, необходимость в таких тестах отпала. Еще раз напомним, что с Его Величеством Напряжением надо быть на «Вы».

Отметим также, что свежий литиевый элемент 2032, который установлен в материнскую плату компьютера, имеет напряжение 3,3 В. А компьютерный блок питания обеспечивает напряжения +3,3, +5 и +12 В.

Мы рассмотрели метод и порядок измерения напряжения – той величины, которая измеряется чаще всего. Надеюсь, вы не слишком устали, уважаемые читатели!

Но мультиметр может измерять и другие величины. Как это делается – мы рассмотрим в последующих публикациях. Подпишитесь на обновления, чтобы не пропустить интересную статью.

С вами был Виктор Геронда. До новых встреч!



Как пользоваться мультиметром ермак

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(4 оценок, среднее: 4,75 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т. к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Как пользоваться цифровым мультиметром

Мультиметр — это портативный прибор, используемый для проверки различной электрической информации. Вы можете использовать мультиметр, чтобы проверить, использует ли прибор напряжение переменного или постоянного тока, есть ли в нем постоянный ток, состояние сопротивления и целостности электрических компонентов и многое другое. Он также измеряет сопротивление, вольт и ампер. Мультиметр — один из самых полезных инструментов в арсенале любого, кто работает с электрикой в ​​своем доме.

Прежде чем мы продолжим, мы хотим напомнить вам: нет ничего постыдного в том, чтобы вызвать профессионала, особенно когда речь идет об электричестве в вашем доме.Безопасность является высшим приоритетом для любого домовладельца, берущего новый проект. Не беритесь за ту работу, которая вам не на 100% удобна.

С учетом сказанного, давайте узнаем, как безопасно использовать мультиметр.

Поймите, чего это помогает.

Мы объяснили основы работы мультиметра. Прежде чем мы продолжим, мы хотим, чтобы вы поняли, на какие вопросы может помочь вам мультиметр. Мультиметр может помочь вам определить, включен ли переключатель, оборван ли провод или сколько энергии осталось в батарее. Эта информация полезна всем, кто проверяет наличие проблем или планирует будущие электромонтажные работы.

Как пользоваться мультиметром?

Познакомьтесь с его составными частями.

Прежде чем использовать его, вы должны знать, каковы его различные части. В мультиметре у вас есть четыре основных раздела: дисплей, ручка выбора, порты и датчики.

  • Дисплей — это главный экран, на котором будут отображаться ваши измерения.
  • Ручка выбора — большая центральная ручка прямо под экраном.Поверните ручку выбора, чтобы сообщить устройству, что вы хотите измерить.
  • Порты обычно выровнены вдоль нижней части мультиметра. К ним вы подключаете зонды.
  • Зонды отделены от самого мультиметра. При использовании среднего блока вы получите два: один красный датчик и один синий датчик. Между этими двумя нет рабочей разницы; Цвета просто для того, чтобы отличить их друг от друга. В некоторых руководствах они могут называться тестовыми проводами.

Как измерить сопротивление?

1.Включите измеритель и установите ручку переключателя в положение «Ом» или «Сопротивление».

Шкала Ом обычно самая верхняя на циферблате. Посмотрите на показания счетчика. Прямо сейчас стрелка глюкометра должна находиться в самой левой точке глюкометра. Это означает, что существует бесконечное сопротивление, иначе известное как «разомкнутая цепь». Перед измерением необходимо создать разомкнутую цепь.

2. Подключите датчики к портам.

Подключите черный щуп к разъему с пометкой «Com.”Подключите красный щуп к разъему, отмеченному символом Омега или буквой R. Соедините щупы вместе, чтобы проверить правильность работы мультиметра. Когда они соприкасаются, игла должна проходить от левого края до правого края. Чуть ниже и справа от главного экрана находится ручка регулировки, называемая ручкой «Zero Adjust». Когда они соприкасаются, вращайте эту ручку, пока стрелка не переместится на ноль.

3. Измерьте сопротивление устройства или приспособления.

Хорошим примером прибора, который вы можете проверить с помощью мультиметра, является лампочка.Все, что вам нужно сделать, чтобы проверить сопротивление, — это прикоснуться каждым щупом к отдельным точкам электрического контакта на лампочке. На лампочке вы найдете эти точки со стороны резьбового основания и в центре дна. Наблюдайте за движением стрелки на измерителе. Запишите свое чтение.

4. Несколько вещей, которые следует запомнить.

Не позволяйте зондам касаться чего-либо, кроме измеряемого прибора, иначе ваши показания могут быть неточными. Вы узнаете, перегорело ли ваше устройство, если оно не переместит стрелку влево, когда вы начнете измерение.Если ваш мультиметр неисправен, попробуйте заменить его батарейки.

Как измерить напряжение?

1. Установите измеритель на самый высокий доступный диапазон для напряжения переменного тока.

Поскольку вы не знаете, какое напряжение вы проверяете, настройте мультиметр на максимально высокое напряжение.

2. Подключите датчики к прибору.

Вставьте черный щуп в гнездо «Com», а красный — в гнездо «V» или со знаком плюса. Определите, какую шкалу напряжения вы хотите прочитать.Для этого используйте ручку переключателя. Это поможет вам легче считывать измеряемое напряжение. Вы можете сузить круг по мере продвижения, начиная с более крупного масштаба и постепенно уменьшая его, чтобы получить более точные показания.

3. Испытательное напряжение.

Обычно проверяемым элементом для измерения напряжения является электрическая розетка. Обычные розетки в США используют напряжение от 120 до 240 вольт. Чтобы прочитать розетку, вставьте черный щуп в одну из двух прямых прорезей. Вставьте красный зонд в другой слот.Прочтите показания мультиметра. Вы увидите, как стрелка переместится к репрезентативному номеру. Это значение может сказать вам, работает ли розетка в полную силу.

Мультиметр может много чего делать. Это сложное устройство с широким спектром возможностей. Если вы хотите узнать больше о мультиметрах или вам нужна помощь с электрическими проблемами, немедленно позвоните Майку Даймонду. Мы готовы решить ваши проблемы и помочь вам учиться!

Цифровой мультиметр

| Лучшие цифровые мультиметры

Выберите лучший цифровой мультиметр (DMM) Tektronix или Keithley для вашего приложения

Keithley и Tektronix предлагают широчайший ассортимент настольных и системных цифровых мультиметров для удовлетворения любых требований к измерениям.Эта линейка цифровых мультиметров (DMM) отвечает требованиям студенческих лабораторий к базовым цифровым мультиметрам и быстрым и точным мультиметрам для производственных испытаний компонентов, модулей и собранных продуктов.

Получите следующие преимущества настольного цифрового мультиметра:
  • Цифровые мультиметры с разрешением от 5½ разряда до 8½ разряда
  • Базовая точность измерения напряжения 6ppm на 8½-разрядном цифровом мультиметре для калибровочных лабораторий
  • Быстрая выборка со скоростью 1 млн отсчетов / с для захвата сложных низкоуровневых профилей тока с устройств IoT или других беспроводных устройств
  • Чувствительность 1 мкОм и 1 пА для тестирования маломощных устройств для исследований, проектирования и производственных испытаний
  • Широкий спектр функций измерения, таких как напряжение постоянного и переменного тока, постоянный и переменный ток, двух- и четырехпроводное сопротивление, целостность цепи, частота, период, RTD, температура термистора и термопары, проверка диодов и емкость
  • Многочисленные варианты интерфейса, включая LAN / LXI, USB-TMC, GPIB и RS-232 для сбора данных и автоматического тестирования
  • Интеллект для выполнения тестов и создания индивидуальных измерений с минимальным взаимодействием с ПК
  • Расширение измерений до десяти каналов

Сравните цифровые мультиметры от Tektronix и Keithley

Если необходимы многоканальные измерения более десяти каналов, см. Наши системы коммутации и сбора данных.

Также рассмотрите приборы Keithley Source Measure Unit (SMU) со встроенным цифровым мультиметром, блоком питания, источником тока и возможностью электронной нагрузки.

Часто задаваемые вопросы о цифровом мультиметре

Что такое цифровой мультиметр?

Цифровой мультиметр измеряет электрические раздражители, включая напряжение, ток и сопротивление. Это диагностический инструмент, которым ежедневно пользуются технические специалисты и инженеры-электрики. Он сочетает в себе функции вольтметра, амперметра и омметра.

Как работает цифровой мультиметр?

Цифровые мультиметры присоединяются к зондам, проводам или зажимам, которые подключены к электронному устройству. Затем цифровой мультиметр будет измерять напряжение, ток или сопротивление устройства и использовать аналого-цифровой преобразователь для отображения значения на дисплее.

Как выбрать цифровой мультиметр?

Когда дело доходит до выбора цифрового мультиметра, необходимо учитывать ряд факторов, начиная с того, где вы будете его использовать. Вы также захотите посмотреть на точность, скорость и количество каналов, необходимых для выполнения вашей работы.

Как пользоваться цифровым мультиметром?

Цифровой мультиметр очень прост в использовании. При использовании настольного цифрового мультиметра вы выбираете правильный режим измерения, а затем присоединяете зонды, зажимы или выводы к цифровому мультиметру и тестируемому устройству для выполнения измерения.

Для чего нужен цифровой мультиметр?

Цифровой мультиметр часто используется для проверки одного из факторов закона Ома (напряжение, ток и сопротивление).Инженеры в лаборатории и на местах также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности.

В чем разница между портативным и настольным цифровым мультиметром?

Переносные цифровые мультиметры

используются электриками, подрядчиками и специалистами по HVAC для проведения измерений и поиска неисправностей в потенциально опасных системах в полевых условиях. Настольные цифровые мультиметры — это инструменты, которые используются инженерами-электриками и электронщиками для выполнения более сложных измерений и повышения уверенности в своей конструкции.Эти инструменты чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за поведением сигналов низкого уровня или переходных процессов, а также взаимодействие с другими приборами.

Как измерить ток цифровым мультиметром?

Цифровой мультиметр измеряет ток, становясь частью цепи и измеряя ток, проходящий через прибор. Узнайте больше о том, как разорвать цепь и провести измерения, с пошаговыми инструкциями по измерению тока с помощью цифрового мультиметра.

Советы по безопасности цифрового мультиметра

Цифровые мультиметры

в целом безопасны при условии, что они используются в соответствии с инструкциями к прибору и соблюдаются передовые методы безопасности. Ниже приведены несколько советов по обеспечению вашей безопасности при использовании цифрового мультиметра.

  • Знайте свои электрические параметры. Любое ИУ будет иметь набор электрических параметров, связанных с номиналами CAT. Никогда не используйте цифровой мультиметр, не соответствующий вашей работе или тестовой среде.
  • Носите соответствующие СИЗ. Прежде чем прикасаться к тестируемому устройству или инструменту, убедитесь, что у вас есть соответствующие СИЗ, которые обычно включают перчатки и резиновые коврики.
  • Испытание в безопасной среде. Содержите все рабочие поверхности в чистоте и сухости и никогда не работайте в среде с легковоспламеняющимися жидкостями или парами.
  • Безопасное включение и выключение питания. Никогда не подключайте и не отключайте зонды или провода, пока они подключены к источнику напряжения. И не прикасайтесь к открытым соединениям и компонентам при наличии питания.
  • Используйте правильные входы для сигнала: Всегда используйте соответствующие разъемы для сигнала, который вы измеряете (ток или напряжение), и для правильного уровня измеряемого тока.
  • Установите соответствующий диапазон: Перед выполнением измерения убедитесь, что вы установили соответствующий диапазон, чтобы избежать повреждения оборудования или причинения травм.

Ресурсы цифрового мультиметра

Хотите подробные спецификации? Загрузите наше руководство по выбору цифровых мультиметров или сравнительную таблицу цифровых мультиметров.Хотите сделать шаг назад и изучить основы? Прочтите наш блог о том, как использовать и выбрать цифровой мультиметр.

Как использовать цифровой мультиметр

Проверьте, как можно измерить напряжение, ток, сопротивление, проверьте, работают ли транзисторы, проверьте целостность и все!

Что такое мультиметр

Digital и что он измеряет?

Цифровой мультиметр — важный инструмент для тестирования, диагностики и поиска и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые игольчатые измерители.

Он в основном используется для измерения напряжения (вольт), тока (амперы) и сопротивления (ом). Но это только начало того, на что способен этот удивительно эффективный инструмент. Ниже приведены примеры использования вашего цифрового мультиметра.

Обратите внимание, что приведенные здесь инструкции применимы к большинству мультиметров.Однако точный метод и способ чтения экрана могут незначительно отличаться в зависимости от характеристик и функций вашего конкретного устройства.

Цифровой мультиметр — это измерительный прибор, используемый для измерения двух или более электрических величин, в основном напряжения (вольт), тока (ампер) и сопротивления (ом). Это стандартный диагностический инструмент для технических специалистов в электротехнической / электронной промышленности. [/ Ctt]

Прежде чем переходить к использованию цифрового мультиметра, прочтите также рекламные статьи Fluke о мультиметрах.Они дадут вам четкую обратную связь о том, что такое мультиметр и что он может делать, а также продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Как использовать цифровой мультиметр

Как измерить напряжение с помощью цифрового мультиметра

Обычно мультиметром можно измерить два разных напряжения. Один — это постоянное напряжение, а другой — переменное.

Все электронные устройства работают при постоянном напряжении (обычный переменный ток будет преобразован в постоянный), поэтому постоянное напряжение является наиболее измеримым параметром.Мультиметр может измерять как переменное, так и постоянное напряжение. Начнем с напряжения постоянного тока.

Как измерить напряжение постоянного тока с помощью цифрового мультиметра

Перед тем, как приступить к каким-либо измерениям, необходимо проверить на мультиметре две вещи. Это положение измерительного провода (также известного как измерительный щуп) и выбор режима / диапазона.

По умолчанию черный измерительный провод должен находиться в разъеме COM, а красный измерительный провод — в разъеме V. Это положение изменится только в том случае, если мы измерим ток.

Итак, черный измерительный провод должен быть в разъеме COM, а красный провод — в разъеме V для измерения напряжения. О, черный измерительный провод должен быть в разъеме COM, а красный провод — в разъеме V для измерения напряжения.

Теперь нам нужно выбрать режим с помощью узлового контроллера в центре мультиметра. Мы должны найти символ напряжения постоянного тока и выбрать диапазон под ним.

По умолчанию диапазон будет таким, как 200MV, 2V, 20V, 200V и 600V. Вы можете выбрать диапазон в зависимости от уровня напряжения, который вы планируете измерять.И не волнуйтесь, если вы выберете меньшую дистанцию, вы всегда сможете ударить и попробовать, но она не взорвется.

Например, если вы измеряете 35 В и сохраняете его в диапазоне 20 В, вы можете считывать показания счетчика 1, что означает, что в этом случае вам следует выбрать более высокий диапазон напряжения для 200 В.

Я установил счетчик на считывание постоянного напряжения в диапазоне 20 В. После настройки счетчика мы можем только разместить щупы на клемме, на которой мы должны измерять напряжение.

. Подключите красный провод к положительной клемме, а черный провод к отрицательной клемме, и вы получите значение напряжения.Если вы получите значение напротив полюса кабеля, оно будет сопровождаться отрицательным знаком, всегда используйте поиск на правильном полюсе, чтобы избежать ошибок.

При отладке приложений вы можете измерить любую батарею, адаптер постоянного тока, зарядное устройство телефона и даже напряжение на каждом компоненте цепи.

Как измерить напряжение переменного тока с помощью цифрового мультиметра

Напряжение переменного тока редко измеряется с помощью цифрового мультиметра, но все же важно, когда используется сеть переменного тока.Поместите красный провод в слот V, а черный провод в разъем COM, чтобы измерить напряжение переменного тока.

Теперь установите режим с помощью стука, нам нужно поместить его в символ переменного напряжения. Обычно у нас есть два диапазона для переменного напряжения: 200 В и 600 В.

Для измерения переменного напряжения в Индии, которое составляет 220 В, мы должны перевести его в режим 600 В. Процесс измерения аналогичен измерению постоянного напряжения, но здесь нет никаких изменений из-за работы с переменным током.

Как проверить целостность цепи с помощью цифрового мультиметра

Другой важной и полезной функцией мультиметра является проверка целостности цепи.Это спасательный инструмент, который помогает отлаживать электронику, будь то ваша новая печатная плата или простое соединение на макетной плате, вы можете использовать инструмент непрерывности, чтобы проверить, есть ли какое-либо соединение между двумя клеммами.

Его также можно использовать для обнаружения обрыва проводов. Проверьте целостность любого провода или цепи, поместите черный датчик в гнездо COM, а красный датчик в гнездо V, затем удалите узел как символ целостности. Чтобы проверить целостность цепи между клеммой A и клеммой B, поместите один датчик (любой датчик) в клемму A, а другой — в клемму B.

Если есть соединение между клеммой A и клеммой B, счетчик покажет ноль, и вы услышите звуковой сигнал. Вы не получите звуковой сигнал без подключения.

Как измерить сопротивление с помощью цифрового мультиметра

Наиболее часто используемым и важным компонентом электроники являются резисторы. Доступны различные типы регистров в зависимости от их номинальной мощности и значения сопротивления; цветовые коды будут указывать номинал каждого резистора.

Важно научиться считывать значение резистора с использованием цветового кода, но могут возникнуть некоторые проблемы, из-за которых очень трудно определить цвет.В этом случае мы можем легко использовать мультиметр для считывания значения сопротивления резистора.

Чтобы измерить сопротивление мультиметром , убедитесь, что черный щуп находится в слоте COM, а красный щуп — в слоте V. Теперь поверните ручку к символу сопротивления.

Опять же, у нас есть диапазон от 200 Ом до 2 МОм, выбирайте все, что хотите, с качеством 20k. Вы всегда можете попробовать разные диапазоны, чтобы получить правильный диапазон, подходящий для вашего резистора.

Testing Batteries

Новая батарея вырабатывает напряжение, немного превышающее номинальное (для этой батареи 1.5 вольт). Обратите внимание, что этот измеритель имеет две разные настройки: Используйте режим напряжения вашего измерителя для проверки выхода батареи, начиная с самого простого, самого простого теста для одного вольта, переменного тока, а другого — для постоянного тока вольта.

Сначала подключите черный щуп измерителя к отмеченному разъему — COM (общий). Вставьте красный щуп с надписью Volt или + V в гнездо (рядом с V вы также увидите символ, похожий на перевернутую лошадь, мы займемся этим через минуту).

Цветовая маркировка гнезд большинства современных измерителей делает эту настройку почти глупой. Черное общее расследование идет в Блэк Джек; Красный зонд идет к Красному Джеку.

Теперь переключить (набрать) напряжение постоянного тока; Поскольку батареи питают постоянный ток (DC), а не альтернативный ток (AC). Прижмите красный наконечник щупа к положительной (+) внешней клемме аккумулятора, а черный щуп — к отрицательной (-) внутренней клемме.

Напряжение аккумулятора будет падать на экране дисплея счетчика.Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой цифровой мультиметр для проверки практически любой батареи, от AAAS до автомобильных аккумуляторов.

Обратите внимание, что описанная выше методика проверяет только напряжение, а не способность батареи подавать ток под нагрузкой. Тест дает вам приблизительное представление о том, в порядке ли батарея, не работает или ее нужно зарядить.

Проверка электрических розеток

Вот как определить, подают ли ваши домашние розетки правильное напряжение, которое в большинстве современных домов составляет 120 вольт.Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему для измерения напряжения.

Затем включите поворотный переключатель на переменном токе (VAC), что также обозначено волнистой линией на циферблате. Вдавите кончик красного зонда в короткую (горячую) из двух вертикальных прорезей выпускного отверстия.

Поместите черный щуп в длинную прорезь (нейтраль). Проверьте показания на экране счетчика. Правильно работающая розетка должна выдавать от 110 до 120 вольт.

Затем выньте черный датчик из розетки, оставив красный датчик, вставьте черный датчик в маленькое круглое отверстие (заземление) в нижней части двух прорезей.Показания должны оставаться прежними. Если это не так, розетка неправильно подключена или, вероятно, отсутствует заземление; Электронный звонок.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, есть ли у проблемы переключатель. Сначала отключите питание переключателя, снимите крышку и открутите переключатель от провода. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы вы могли правильно их подключить.

Ослабьте винты клемм переключателя, отсоедините провода от проводов и снимите переключатель.Поверните шкалу измерителя в положение Ом. Установите предел сопротивления на X1. Если у вашего измерителя есть автоматический выбор диапазона, вы можете сказать ему, когда вы включите диск в настройке Vault AC (VAC), на экране появится слово «авто») пропустите этот шаг.

Подключите черный запрос к разъему COM, а красный щуп — к красному разъему V. Для проверки однополюсного переключателя (простейшего типа, имеет два латунных винта и зеленый винт). Переведите выключатель в выключенное положение.

Теперь прикоснитесь к щупу измерителя с помощью латунной винтовой клеммы рядом с переключателем — не имеет значения, какой винт будет касаться какого винта.

Как только переключатель будет выключен, было бы лучше, если бы вы получили текст OL (вы также можете получить другие показания, такие как 99999 или подобный символ или также: L). Это означает перегрузку или превышение лимита; Сопротивление настолько велико, что его невозможно измерить.

Сначала это может показаться непонятным (вы думаете, что измеритель покажет ноль Ом), но измеритель сообщает вам, что, когда никакие внутренние контакты не касаются внутренней части переключателя, сопротивление на разомкнутых контактах настолько велико, что измеритель не могу это прочитать.Теперь включите переключатель, и на измерителе должно быть меньше одного Ом.

Если это не так, выключатель должен быть неисправен и заменен. Другой простой тест — повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь.

Символ непрерывности на лицевой стороне измерителя представляет собой форму алтаря, которая указывает на то, что звук распространяется от точки к точке. Присоедините измеритель к контактам переключателя и поверните переключатель вверх и вниз.

Переключатель исправен, если счетчик издает звуковой сигнал при включенном переключателе.Если глюкометр включает выключатель, выключатель неисправен, прибор не издает звуковых сигналов.

Проверка удлинителей

Иногда бывает разумно использовать ваш измеритель для проверки старых удлинителей, потому что поврежденные кабели могут толкнуть вас или вызвать возгорание. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Начните с подключения удлинителя к стене и поверните шкалу измерителя в положение ома.

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь к самому длинному круглому (заземленному) щупу, выходящему из наружного края.Сопротивление непрерывной цепи, измеренное с этих двух концов, будет 8 Ом или меньше.

Теперь прикоснитесь к красному щупу у каждой плоской подсказки на вилке, чтобы убедиться, что OL показывает показания. Таким образом, при анализе шнур должен иметь разомкнутую цепь; Между контактом заземления и соединительным проводом не должно быть контакта с любым из двух других проводов внутри шнура.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Коснитесь черным щупом от узкого плоского края до охватываемого конца.Электрическая цепь через шнур будет иметь сопротивление 0,8 Ом или меньше.

Затем прикоснитесь к черному щупу до тех пор, пока широкая плоскость не начнет вибрировать, а затем к круглой вилке, измеритель не должен показывать непрерывность и должен быть нулевой. покажите, чтобы прочитать эти два условия.

Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Посмотрите на черный зонд и коснитесь кулона просторной квартиры. Непрерывность будет иметь сопротивление 0,8 Ом или меньше.

Коснитесь короткого штыря, а затем черного щупа с круглым штырем для O.L. Продолжить чтение. Убедившись, что шнур не закорочен, проведите испытание напряжением.

Вставьте шнур в электрическую розетку и поверните шкалу измерителя на переменном токе. Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вдавите красный щуп в узкую щель. У вас должно быть показание около 120 вольт.

Теперь переместите красный щуп в длинное (нейтральное) гнездо, чтобы убедиться, что вы прочитали. 1 милливольт (между землей и нейтралью розетки и землей и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в длинном слоте, а черный щуп в коротком слоте, чтобы определить напряжение около 120 вольт, убедившись, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех замечательных возможностей электротестирования, большинство современных цифровых мультиметров также могут снимать показания температуры. В режиме температуры поверните шкалу измерителя, затем нажмите кнопку выбора для переключения между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газовой осушителя.Вы можете наблюдать за температурным циклом устройства, не касаясь его руками.

Проверка фактов

Мы стремимся к справедливости и точности информации о том, как использовать цифровой мультиметр. Если вы заметите что-то не так, свяжитесь с нами!

Сопутствующие товары

Что такое цифровой мультиметр и как им пользоваться?

Мультиметр, проще говоря, амперметр. Представленные здесь цифровые мультиметры не только как электрик-любитель, но и при работе с электричеством вам пригодятся цифровые мультиметры.Качественные многофункциональные измерители тока облегчат вашу работу на строительной площадке, в научных исследованиях и в электрических компаниях. Помимо профессиональных тестеров тока, мы представляем варианты, которые идеально подходят для использования в хобби.

Обратитесь к руководству, чтобы узнать, как современные цифровые мультиметры работают и как их лучше использовать. Удобный измерительные приборы доступны в различных размерах и моделях. Если требуется, многие модели можно легко носить в кармане куртки или есть фиксаторы для ремня.

Fluke 175 и Fluke 177 — популярные цифровые мультиметры, доступные во всем мире. Вы можете спросить, какой из них лучше для вас? Я рекомендую взглянуть на сравнение и обзор здесь: Fluke 175 vs 177

Устройство, компоненты и функции цифровых измерительных приборов

Цифровой мультиметр — это электронный прибор для измерения силы тока. Он четко показывает измеренные значения в виде числовых значений на дисплее.Вы можете использовать его для проведения различных текущих тестов. Даже недорогие измерительные приборы для хобби измеряют стандартные значения электрического напряжения, электрического тока и омического сопротивления. Обычно это возможно в цепях постоянного или переменного тока (переменного или постоянного тока). Высококачественные профессиональные измерители тока имеют дополнительные функции и продолжают измерять:

  • Электрическая мощность
  • Индуктивность компонентов
  • Диоды
  • Транзисторы
  • Температура
  • Частота протекания Текущий
  • Непрерывность
  • Звук
  • Влажность воздуха

Звуковой сигнал обычно доступен для измерения непрерывности.В цифровом мультиметре сигналы распознаются аналого-цифровым преобразователем и отображаются как числовое значение на дисплее. Обычно он подсвечивается, а цифры отображаются очень широко. Это позволяет быстро записывать измеренные значения без необходимости приближать мультиметр к твои глаза. Вы можете проверить ток в диапазонах измерения от 200 от милливольт до 1000 вольт, а также от 20 мкА до 20 А.

В зависимости от производителя некоторые цифровые измерители тока могут отклоняться от этих значений и ограничивать диапазон измерения.Встроенное высокое внутреннее сопротивление цифрового мультиметр обычно составляет от 1 до 20 МОм, большинство измерителей тока имеют сопротивление 10 МОм.

Измерение тока и напряжения точно, для измерений постоянного тока допуск на погрешность меньше чем на 1 процент.

Тест цифровых мультиметров высокого качества схемы еще точнее и допускают погрешность менее 0,2 процента. Однако такие устройства обычно относительно дороги.

Измерение тока с помощью современной цифровой мультиметр

Для проверки силы тока прибор измеряет напряжение с помощью переключаемого шунтирующего резистора .Это термин из электротехники, также известный как резистор для измерения тока или шунтирующий резистор. Это электрическое сопротивление имеет низкий импеданс и используется для измерения электрического тока.

Когда через шунт протекает ток, он вызывает падение напряжения, пропорциональное его силе. Цифровой мультиметр измеряет это падение напряжения, преобразует его в значение, которое можно отобразить, и отображает его на дисплее. Многие инструменты имеют функцию хранения данных, которая позволяет легко сохранять результаты измерений.

Измерение сопротивления цифровым мультиметром

Даже при измерении сопротивления устройство определяет напряжение, которое существует в проверяемой цепи. В измеренные значения на дисплее рассчитываются устройством на основа источника постоянного тока. Можно предположить, что постоянная электрический ток течет в электрической цепи, которая постоянна во всех точках цепи независимо от электрического напряжения на точки подключения.

Плюсов:

  • Механически простая конструкция
  • Простые в производстве электронные компоненты — поэтому низкая закупочная цена
  • Дешевле, чем качественные аналоговые устройства с тем же диапазоном производительности
  • Единицы измерения отображаются на дисплее
  • Работа цифровых мультиметров очень просто
  • Большинство мультиметров имеют защиту от перегрузки и неправильной полярности.
  • Чувствительная механика измерительного прибора не повреждается даже в случае падения или удара.Многие цифровые токоизмерительные приборы также имеют корпус или прочную защитную крышку для еще большей безопасности.
  • Тестер акустической целостности
  • Возможны полезные дополнительные функции, например, измерение звука или влажности

Минусы:

  • Цифровые мультиметры всегда зависит от внешнего источника питания (в основном аккумуляторы, редко перезаряжаемые батарейки)
  • Дешевые модели не проверяют диоды или измерить температуру

Где можно использовать цифровой мультиметры?

В автомобильной промышленности мультиметры в основном используются для диагностики электрических проблем автомобилей .Однако вы можете использовать свой компактный токовый тестер везде, где хотите проверить электрическую цепь. Многие счетчики также работают бесконтактно, поэтому вы можете проверить проводку в стене. Общие области применения мультиметров True RMS —

.
  • Электротехника как хобби
  • Ремесленные изделия
  • Бюджет
  • Электрик за работой
  • Стандартные инструменты в электротехнике компании
  • Школа и университет (исследования)
  • Лаборатория

Что такое постоянный ток? Что такое переменный ток?

Постоянный ток

Постоянный ток постоянно течет в в том же направлении, и его сила не меняется.Часто в разговорной речи постоянный ток и постоянное напряжение путают друг с другом, при этом источники постоянного напряжения генерируют постоянный ток в схема.

The аббревиатура DC для постоянного тока происходит от английского и обозначает для «постоянного тока».

Специальные механизмы позволяют генерировать постоянный ток из переменного тока; все, что необходимо, — это так называемые «выпрямители», встроенные в электрическую цепь. Большинство электронных бытовых приборов, таких как компьютеры, радио или телевизоры, используют постоянный ток для правильной работы.Однако розетка в стене излучает переменный ток. Необходимые выпрямители могут быть встроены непосредственно в электроприбор, но обычно для преобразования тока используется адаптер или соответствующий источник питания.

Переменный ток

При переменном токе направление, также называемое полярностью, постоянно меняется повторы. Положительные и отрицательные мгновенные значения дополняют друг друга таким образом, что ток равен нулю на среднее с течением времени.При наличии постоянного и переменного тока вместе в электрической цепи, это называется смешанным током. Более переменного тока, чем постоянного, производится во всем мире. В производство переменного тока сравнительно просто; прямой ток, необходимый для многих электроприборов, можно легко преобразованный или преобразованный.

Однофазный переменный ток обычно используемые в домашних условиях генерируются трансформаторами, которые соединены между собой и питаются трехфазным переменным током.

переменного тока используется на высокой частоте, особенно в электромедицине, а также в технике связи.

Если вы хотите зарядить чувствительный устройство, такое как смартфон, на бензогенераторе, произведенную электроэнергию необходимо преобразовывать в любом случае. Если это не так произойдет, скорее всего, электрическое устройство выйдет из строя и не сможет подлежат ремонту из-за сильной перегрузки электронных компонентов.

Инструкция по эксплуатации цифровых мультиметров

С помощью портативного измерителя тока вы можете легко определить, электрически ли соединены элементы вашей цепи.Это так называемый тест на непрерывность. С некоторыми устройствами вы также получаете визуальное и звуковое подтверждение, если электрический ток течет беспрепятственно. В большинстве мультиметров вы услышите четкий звуковой сигнал, если тестируемая цепь не находится под напряжением.

В этом случае остановите измерение и проверьте все компоненты на наличие дефектов (например, обрыв кабелей), проверьте все пропаял соединения на качество и проверил предохранители. После устранение неисправностей, повторный текущий тест может быть проведен для информирования об успехах и прогрессе вашего ремонта.

Измерительный наконечники, прикрепленные к черному и красному щупам, подключен к мультиметру, пока мультиметр еще включен выключенный. Подключите черный измерительный провод к COM-порту и красный тестовый провод. к выходу прибора, обозначенному VΩmA.

Теперь включите мультиметр и выберите соответствующую настройку с помощью поворотного переключателя, например, Текущий проверка на непрерывность. На большинстве цифровых мультиметров в этом месте есть символ. это похоже на вал.См. Инструкцию по эксплуатации. прилагается к мультиметру для получения подробной информации о маркировке вашего текущий тестер, так как дисплей может отличаться от производителя к производитель.

Особенности средств измерений из за рубежом (Азия, Америка, Великобритания) могут отличаться символами на Устройство. Не бойтесь короткого замыкания! Если у тебя есть случайно установил неправильный диапазон измерения, мультиметр предупредит вы издаете звуковой сигнал.

Для проверка непрерывности, цифровой мультиметр отправляет небольшое количество ток через один измерительный провод и проверка до трех раз в секунду получает ли его другой измерительный провод.

Если измерительные провода электрически подключено, соответствующее значение появляется на дисплее. Для простая проверка целостности, вас также информирует звуковой сигнал, ток течет. Вы можете легко выполнить этот тест, удерживая два тестовых щупа вместе — затем считайте показания дисплея амперметра, чтобы посмотрите, какая индикация появляется, когда ток беспрепятственно течет в схема. Если ток не течет, на дисплее отображается «1». — на некоторых устройствах также отображается «OL». (разомкнутый контур) выкл.Теперь вы можете начать устранение неполадок.

Для проверки Для прохождения тока поместите тестовые щупы на обоих концах цепи. Не имеет значения, будет ли ток постоянным или переменным. (Исключение составляют измерения диодов).

Если ваш текущий тестер не имеет функции проверки целостности цепи, вы все равно можете ее выполнить: для этого установите поворотный переключатель на передней панели мультиметра в положение «Измерение сопротивления», при необходимости появится символ Ω (Ом). с этой точки зрения.Установите минимально возможный вариант измерения сопротивления. Теперь ваш цифровой мультиметр отправит небольшое количество электрического тока и измеряет, поступает ли он также на другой измерительный наконечник. Если значение, отображаемое на дисплее, очень мало или равно нулю, можно предположить, что ток течет.

Всегда можно проверить работоспособность удерживая вместе два измерительных наконечника. Если ваш текущий тестер не обнаруживает никакого тока, на дисплее отображается «1» или «ПР». (в зависимости от производителя).

Инструкция мультиметра для измерения напряжения на аккумуляторе

Для проверки автомобильного аккумулятора подключите измерительные провода к цифровому мультиметру, как описано выше. Установите поворотный переключатель в положение «DC», здесь также может отображаться прямая линия или V (для вольт). Многие токовые тестеры автоматически переключаются между постоянным и переменным током.

Если на вашем мультиметре нет автоматическое обнаружение, установите диапазон напряжения, который вы ожидаете увидеть. Если если вы выбрали слишком низкое значение, вы защищены внутренним защита от перегрузки, и вы услышите предупреждающий сигнал.В таком случае, скорректируйте ручное значение в сторону увеличения.

Для При успешном измерении напряжения лучше выбрать высокое значение.

Теперь поднесите красный измерительный провод к положительный полюс батареи или проверяемой цепи. Соединять черный измерительный провод к соответствующему отрицательному полюсу. Например, если вы используете 9-вольтовый блок в качестве тестового объекта, ваш цифровой мультиметр Теперь на дисплее должно отображаться значение около 9 вольт. Если у тебя есть поменяли местами два полюса, вы увидите отрицательное значение.Ни твой цепи, ни ваш мультиметр не будет поврежден (случайным или намеренное) изменение полярности. Только значение на дисплее не является правильным.

Для дальнейших примеров правильного использования вашего мультиметра, пожалуйста, прочтите руководство. Есть также много интересные видео-уроки в Интернете по использованию актуальных мультиметры. При необходимости ищите инструкцию по температуре измерение или проверка транзисторов с помощью мультиметра.

Связанные

SparkFun Education — Руководства — Как использовать мультиметр

Введение

Итак… как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» — «метр» (множественное измерение).

Основные параметры, которые мы измеряем, — это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр — ваша первая защита при поиске и устранении неисправностей в системе.В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.


Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Детали мультиметра

Мультиметр состоит из трех частей:

  • Дисплей
  • Ручка выбора
  • Порты

Дисплей обычно имеет четыре цифры и может отображать отрицательный знак.Некоторые мультиметры имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (Ом).

Два датчика вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи.Датчик COM обычно черный, но нет никакой разницы между красным датчиком и черным датчиком, кроме цвета. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). мАВОм — это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (Ом). Зонды имеют разъем типа банан на конце, который подключается к мультиметру.С этим измерителем будет работать любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.


Типы датчиков

Для мультиметров доступно множество различных типов щупов.Вот несколько наших любимых:

  • Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете цепью.
  • Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
  • Банан для тестирования датчиков: если вы когда-нибудь сломаете датчик, их будет дешево заменить!

Измерение напряжения

Для начала, давайте измерим напряжение на батарее AA: подключите черный щуп к COM , а красный щуп к мавОм . Установите мультиметр на «2V» в диапазоне постоянного тока.Практически вся портативная электроника использует постоянный ток), а не переменный ток. Подключите черный щуп к заземлению батареи или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с AC, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях.Схема представляет собой просто 1 кОм и синий сверхяркий светодиод, питаемый от модуля питания SparkFun Breadboard. Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В.Если вы установите его неправильно, вы, вероятно, увидите, что экран глюкометра изменится, а затем будет отображаться «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла. Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы.Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод.Это то, что называется падением напряжения на светодиоде. Если сейчас в этом нет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Для свечения этого светодиода используется 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9.99 вместо 9 9.99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас здорово вывести из строя. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока.На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не понимаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов.Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Счетчик покажет одно из трех значений: 0.00 , 1 или фактическое значение резистора .

  • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 0,97 кОм, или около 1 кОм, или 1000 Ом (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 9 900 Ом).

  • Если мультиметр показывает 1 или отображает OL , значит, он перегружен.Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом). В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

  • Если мультиметр показывает 0,00 или почти ноль, то вам нужно понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%.Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось.Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной точки стоит еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, поскольку 1 кОм больше 200 Ом, мы исчерпали значение измерителя, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.


Измерение тока

Ток считывания — одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать прохождение тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток.Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора. Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно в течение нескольких секунд или минут наблюдать за тем, что ваша система делает с течением времени.Хотя вам, возможно, захочется встать и поднести датчики к системе, иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться. Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (их называют «банановые вилки»), поэтому, если вы в затруднительном положении, вы можете использовать щупы вашего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток.Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА. На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления.Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта схема потребляла только 1,8 мА во время измерения, а не большой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — теперь вы замкнули цепь, и она включится.Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный). На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма.Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения. Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще течет через систему, вы только что изменили точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами. Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND.В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель на 200 мА перегорит = нехорошо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель — мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.


Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками.Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не раздается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования.Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода, вокруг которого распространяются волны (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Внимание! В общем, выключите систему перед проверкой целостности.

На макетной плате, на которой не запитан от , используйте щупы, чтобы проткнуть два отдельных контакта заземления.Вы должны услышать тональный сигнал, указывающий, что они подключены. Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD.Если ваши глаза не видят этого, мультиметр обычно является отличным второстепенным ресурсом для тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе. Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует уровню. Если система 5 В работает при 4,2 В, внимательно проверьте свой регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему. Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC. Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если при зондировании вы услышите короткий звуковой сигнал. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки.Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего. Ничего страшного, это просто зарядка крышек.


Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра — это измерение тока на макетной плате путем измерения от VCC к GND (плохо!).Это немедленно приведет к короткому замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем сгорает, когда через него проходит 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток).Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или разрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать.Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, которые прячутся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица.Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип .Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Внимание! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен находиться предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда. Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока.Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс — чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень малую мощность (микро- или наноампер), порт 200 мА с портами 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете проводить, являются просто результатами поиска неисправностей, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока разными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.


Что делает хороший мультиметр?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции — это просто вишенка на торте.

Существуют причудливые мультиметры с автоматическим выбором диапазона и , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественные и, как правило, имеют больше функций.Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим. Напряжение или ток в цепи могут колебаться довольно быстро. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не выдерживает должного уровня.

ЖК-дисплей с задней подсветкой — это необычно, но когда вы в последний раз измеряли свою схему в темноте? Обычно мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторые люди могут захотеть или нуждаться в мультиметре для темноты.

Хорошее нажатие на на селекторе диапазона на самом деле является большим плюсом в нашей книге. Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники — это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов — и именно в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение — отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может быть полезна как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи. Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня подряд, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира.Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.


Ресурсы и дальнейшее развитие

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Цифровой мультиметр

Advanced — DM02A — Tacklife Tools

Усовершенствованный цифровой мультиметр — DM02A — Tacklife Tools

Усовершенствованный цифровой мультиметр — DM02A Усовершенствованный цифровой мультиметр — DM02A

Цифровой мультиметр Advanced — DM02A

24 доллара.99

Цифровой мультиметр

Tacklife DM02A Classic — это практичный инструмент для электриков, любителей и обычного домашнего использования. Компактное и удобное устройство для точного определения повседневных проблем с электричеством в доме с безопасным и удобным управлением.

Цифровой мультиметр Tacklife DM02A Classic — практичный инструмент для электриков, любителей и общего домашнего использования.Компактное и удобное устройство для точного определения повседневных проблем с электричеством в доме с безопасным и удобным управлением.

Характеристики

  • Идеальные подарки ко Дню отца
  • МНОГОФУНКЦИОНАЛЬНЫЙ МУЛЬТИМЕТР — Мультиметр с автоматическим выбором диапазона, постоянное / переменное напряжение до 600 В, постоянный / переменный ток до 10 А, сопротивление до 20 МОм; Цифровой мультиметр для проверки диодов, частоты и целостности цепи, который выполняет все основные функции тестирования, подходит для электриков, любителей и для общего домашнего использования
  • ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ БЕЗОПАСНОСТИ — Оборудован термистором PTC и предохранителями для защиты цепи, обеспечивает ВЫСОКУЮ БЕЗОПАСНОСТЬ во время вашей работы.Мультиметр предназначен для безопасного и точного поиска и устранения неисправностей в автомобильной и бытовой электросети, а также для улучшения качества вашей жизни.
  • ГУМАНИЗИРОВАННЫЙ МУЛЬТИМЕТР: 2-3 раза в секунду для отбора проб, быстро решает проблемы безопасности бытовой электрики. Цифровой ЖК-дисплей 31/2 с подсветкой для видимости в тускло освещенных местах. Разработан «ВЫКЛ» дисплей на обоих концах циферблата, удобнее использовать цифровой мультиметр
  • ИСПЫТАТЕЛЬНЫЙ МУЛЬТИМЕТР
  • NCV: при тестировании выше 90 В фонарик загорится, а зуммер издаст звуковой сигнал, что гарантирует вашу безопасность.Встроенная подставка для рук, эффективно помогает при измерении
  • ЧТО ВЫ ПОЛУЧАЕТЕ — Цифровой мультиметр Tacklife DM02A, 1 батарея 9 В, измерительные провода, руководство пользователя на английском языке, 24 месяца гарантии. Будьте уверены, что приобретете цифровой мультиметр Tacklife DM02A
  • .

    Описание продукта:

    Недавно просмотренные продукты Недавно просмотренные продукты

    {{/если}} {{если доступно}}

    Продано

    {{/если}} $ {splitTitle (заголовок)} {{if compare_at_price_min> price_min}}

    {{html Shopify.formatMoney (compare_at_price_min)}} {{if price_varies}} из {{/ if}} {{html Shopify.formatMoney (price_min)}}

    {{еще}}

    {{if price_varies}} из {{/ if}} {{html Shopify.formatMoney (price_min)}}

    {{/если}}

    Основы цифровых мультиметров

    Загрузите эту статью в формате .PDF

    Цифровые мультиметры

    (DMM), когда-то называвшиеся вольтметрами, в новом тысячелетии считаются рулеткой для инженеров.Поскольку электроника и электрические схемы включены почти в каждый потребительский и промышленный продукт, цифровые мультиметры необходимы для проектирования, тестирования и поиска и устранения неисправностей. Здесь вы узнаете о функциях и возможностях цифровых мультиметров, а также о том, как их безопасно использовать.

    Основы цифрового мультиметра

    Цифровые мультиметры

    — это инструменты для измерения вольт (В), ом (Ом) и ампер (А). Большинство цифровых мультиметров имеют другие функции и характеристики, но измерение этих трех переменных является основой всех электрических измерений. Вы также должны знать, как цифровые мультиметры отображают свои измерения по-разному.

    Разрешение , например, указывает на точность измерения цифрового мультиметра. Зная разрешение измерителя, вы можете определить, возможно ли небольшое изменение измеряемого сигнала. Например, если цифровой мультиметр имеет разрешение 1 мВ в диапазоне 4 В, он может видеть изменение на 1 мВ (1/1000 вольт) при считывании сигнала 1 В.

    Вы не купили бы линейку, размеченную сегментами в один дюйм (или один сантиметр), если бы вам нужно было измерять до четверти дюйма (или одного миллиметра).Термометр, который измеряет только целые градусы, бесполезен, когда ваша нормальная температура составляет 98,6 ° F. Вам нужен термометр с разрешением в одну десятую градуса.

    Точность — это наибольшая допустимая погрешность при определенных условиях эксплуатации. Другими словами, это показатель того, насколько близко измерение цифрового мультиметра к фактическому значению сигнала. Точность цифровых мультиметров обычно выражается в процентах от показаний. Точность в один процент от показания означает, что для отображаемого значения 100 В фактическое значение напряжения может быть в пределах от 99 до 101 В.

    Цифровые и аналоговые дисплеи: Для обеспечения высокой точности и разрешения цифровой дисплей показывает три или более цифр для каждого измерения. Отображение аналоговой стрелки менее точное и имеет более низкое эффективное разрешение, потому что вам нужно оценивать значения между линиями. Гистограмма показывает изменения и тенденции сигнала, как и аналоговая стрелка, но она более долговечна и менее подвержена повреждениям.

    Технические характеристики аналогового измерителя

    определяются погрешностью полной шкалы, а не отображаемыми показаниями.Типичная точность аналогового измерителя составляет ± 2% или ± 3% от полной шкалы. При одной десятой полной шкалы они составляют 20% или 30% от показания. Типичная базовая точность цифрового мультиметра составляет от ± (0,7%) до ± (0,1%) от показания или лучше.

    Сохранение и обмен результатами: По мере того, как оборудование становится более сложным и мощным, появляются цифровые мультиметры. Инструменты беспроводного тестирования могут отправлять результаты друг другу и на смартфоны, где вы можете делиться данными, изображениями и заметками с коллегами. Беспроводные цифровые мультиметры, другие соответствующие инструменты для тестирования и приложения для смартфонов (например, Fluke Connect) позволяют инженерам принимать оптимальные решения быстрее, чем когда-либо прежде, экономя время и повышая вашу продуктивность.

    Вольтметры основаны на законе Ома, который связывает напряжение (В), силу тока (i) и сопротивление (R), V = i x R.

    Измерение постоянного и переменного напряжения

    Одной из основных задач цифрового мультиметра является измерение напряжения. Типичным источником постоянного напряжения является аккумуляторная батарея, например, используемая в автомобилях. Напряжение переменного тока обычно создается генератором. Настенные розетки в вашем доме являются обычным источником переменного напряжения. Некоторые устройства преобразуют переменный ток в постоянный. Например, в электронном оборудовании, таком как телевизоры, стереосистемы, видеомагнитофоны и компьютеры, которые вы подключаете к розетке переменного тока, используются устройства, называемые выпрямителями, для преобразования переменного напряжения в постоянное.Это постоянное напряжение питает электронные схемы в этих устройствах.

    Проверка правильности напряжения питания обычно является первым шагом при поиске неисправностей в цепи. Если напряжение отсутствует или оно слишком высокое или слишком низкое, проблему с напряжением следует устранить, прежде чем проводить дальнейшие исследования.

    Формы сигналов, связанных с переменным напряжением, могут быть либо синусоидальными (синусоидальные волны), либо несинусоидальными (например, пилообразная, прямоугольная и волновая). Цифровые мультиметры с истинным среднеквадратичным значением отображают среднеквадратичное значение (среднеквадратичное значение) этих осциллограмм напряжения.Действующее значение — это эффективное или эквивалентное значение постоянного напряжения переменного тока.

    Сигналы напряжения могут иметь различную форму. Вот три (сверху вниз): постоянный ток, переменный синусоидальный и несинусоидальный переменный ток.

    Некоторые базовые цифровые мультиметры имеют «средний отклик», давая точные среднеквадратичные значения, если сигнал переменного напряжения представляет собой чистую синусоидальную волну. Измерители среднего отклика не могут точно измерить несинусоидальные сигналы. Несинусоидальные сигналы точно измеряются цифровыми мультиметрами, обозначенными как «истинные среднеквадратичные значения», вплоть до пик-фактора, заданного цифровым мультиметром.Пик-фактор — это отношение пикового значения сигнала к среднеквадратичному значению. Это 1,414 для чистой синусоидальной волны, но часто намного выше, например, для импульса тока выпрямителя. В результате средние показания счетчиков часто будут намного ниже, чем фактическое среднеквадратичное значение. Но в наши дни большинство счетчиков являются истинными среднеквадратичными значениями.

    Возможность цифрового мультиметра измерять переменное напряжение может быть ограничена частотой сигнала. Большинство цифровых мультиметров точно измеряют переменное напряжение с частотами от 50 до 500 Гц, но полоса измерения переменного тока цифрового мультиметра может достигать сотен килогерц.Такой измеритель показывает более высокое значение, потому что он «видит» больше сложных сигналов переменного тока. Характеристики точности цифрового мультиметра для переменного напряжения и переменного тока должны указывать частотный диапазон вместе с точностью диапазона.

    Как производить измерения напряжения

    Измерение напряжения просто:

    1. Выберите V.
    2. Вставьте черный измерительный щуп во входное гнездо COM. Подключите красный измерительный щуп к входному гнезду V.
    3. Если цифровой мультиметр имеет только ручной диапазон, выберите самый высокий диапазон, чтобы не перегружать вход.
    4. Прикоснитесь наконечниками щупа к цепи через нагрузку или источник питания (параллельно цепи).
    5. Просмотрите показания, обязательно отметив единицу измерения.

    Будьте осторожны. Чтобы получить показания постоянного напряжения с правильной полярностью, прикоснитесь черным щупом к отрицательной стороне или заземлению цепи, а красным щупом — к положительной стороне цепи. Если это поменять местами, цифровой мультиметр с автополярностью просто отобразит знак минус, указывающий на отрицательную полярность.Однако с аналоговым измерителем вы рискуете повредить его.

    Высоковольтные пробники, такие как этот, расширяют диапазон измерения напряжения цифрового мультиметра. Пользователи должны знать, что эти пробники не предназначены для применения в электроэнергетике, в которых высокое напряжение также сопровождается высокими энергиями. Вместо этого они предназначены для приложений с низким энергопотреблением.

    Сопротивление, целостность цепи и диоды

    Сопротивление измеряется в омах (Ом).Значения сопротивления могут сильно варьироваться: от нескольких миллиомов (мОм) для контактного сопротивления до миллиардов Ом для изоляторов. Большинство цифровых мультиметров имеют сопротивление до 0,1 Ом, а некоторые — до 300 МОм. (300000000 Ом). Бесконечные сопротивления (разомкнутые цепи) читаются как «OL» на многих дисплеях счетчиков и означают, что сопротивление превышает измерительные возможности счетчика.

    Измерения сопротивления должны производиться при выключенном питании цепи; в противном случае счетчик или цепь могут быть повреждены. Некоторые цифровые мультиметры обеспечивают защиту в режиме измерения сопротивления от случайного контакта с напряжением.Уровень защиты сильно различается в зависимости от цифрового мультиметра.

    Для точных измерений с низким сопротивлением сопротивление измерительных проводов необходимо вычесть из общего измеренного сопротивления. Типичное сопротивление измерительных проводов находится в пределах от 0,2 Ом до 0,5 Ом. Если сопротивление измерительных проводов превышает 1 Ом, их следует заменить.

    Если цифровой мультиметр подает испытательное напряжение менее 0,6 В постоянного тока для измерения сопротивления, он сможет измерять значения резисторов, которые изолированы в цепи диодами или полупроводниковыми переходами.Это часто позволяет пользователям проверять резисторы на печатных платах, не распаивая их.

    Как измерять сопротивления:

    1. Отключить питание цепи.
    2. Выберите сопротивление (Ом).
    3. Вставьте черный измерительный щуп во входное гнездо COM. Подключите красный измерительный щуп к входному гнезду Ω.
    4. Подключите наконечники пробников к компоненту или участку цепи, для которого вы хотите определить сопротивление.
    5. Просмотрите показания, не забудьте указать единицу измерения — ом (Ом), кило (кОм) или мегом (МОм).

    Непрерывность — это быстрое испытание на сопротивление, которое позволяет различать открытые и замкнутые цепи. Цифровой мультиметр со звуковым сигналом проверки целостности позволяет пользователям легко и быстро выполнять множество тестов на непрерывность. Измеритель издает звуковой сигнал, когда обнаруживает замкнутую цепь, поэтому нет необходимости смотреть на измеритель во время тестирования. Сопротивление, необходимое для срабатывания звукового сигнала, варьируется от модели к модели цифрового мультиметра.

    При измерении сопротивления в цепи, содержащей диод, испытательное напряжение цифрового мультиметра поддерживается ниже нуля.6 В, поэтому полупроводниковые переходы не проводят ток.

    Диоды похожи на электронные переключатели и включаются, если напряжение превышает определенный уровень — обычно около 0,6 В для кремниевого диода — и при включении позволяет току течь только в одном направлении.

    Многие цифровые мультиметры имеют режим проверки диодов. В этом режиме измеряется и отображается фактическое падение напряжения на переходе. Кремниевый переход должен иметь падение напряжения менее 0,7 В при приложении в прямом направлении и разрыв цепи в обратном направлении.Будьте осторожны при использовании аналогового вольт-омметра для проверки перехода диода или транзистора. Эти измерители могут пропускать токи до 50 мА через переход, что может привести к повреждению тестируемого устройства.

    Постоянный и переменный ток

    Измерения тока отличаются от других измерений цифрового мультиметра. Измерения тока, проводимые цифровым мультиметром с использованием измерительных проводов (без токовых клещей — подробнее об этом позже), требуют включения измерителя последовательно с измеряемой цепью. Это означает размыкание цепи и предоставление тестовым проводам цифрового мультиметра замкнуть цепь.Таким образом, весь ток цепи протекает через цифровой мультиметр.

    Как производить измерения тока

    1. Отключить питание цепи.
    2. Обрежьте или распаяйте цепь, создав место, куда можно будет вставить измерительные щупы.
    3. Выберите A (переменный ток) или A (постоянный ток) по желанию.
    4. Вставьте черный измерительный щуп во входное гнездо COM. Подключите красный щуп к входному разъему усилителя или миллиампера, в зависимости от ожидаемого значения показаний.
    5. Подключите наконечники пробников к цепи через разрыв, чтобы весь ток проходил через цифровой мультиметр (последовательное соединение).
    6. Снова включите питание схемы.
    7. Просмотрите показания, обязательно отметив единицу измерения. Если измерительные провода перевернуть для измерения постоянного тока, на дисплее отобразится «-».

    Защита входа. Распространенная ошибка — оставлять измерительные провода подключенными к токовым входным гнездам, а затем пытаться измерить напряжение. Это вызывает прямое короткое замыкание источника напряжения через резистор низкого номинала (также известный как токовый шунт) внутри цифрового мультиметра.Через цифровой мультиметр протекает сильный ток, и если счетчик не защищен должным образом, ток может повредить как цифровой мультиметр, так и цепь, и, возможно, травмировать пользователя. Токи повреждения могут быть чрезвычайно высокими, если задействованы промышленные цепи высокого напряжения (240 В или выше).

    Поэтому цифровые мультиметры

    должны иметь предохранитель токового входа достаточной мощности для измеряемой цепи. Счетчики без этого предохранителя не должны использоваться в цепях с высокой энергией (> 240 В переменного тока). Цифровые мультиметры, в которых используются предохранители, должны иметь предохранитель с емкостью, достаточной для устранения высокоэнергетических неисправностей.Номинальное напряжение предохранителей счетчика должно превышать максимальное напряжение, которое пользователь ожидает измерить.

    Например, предохранитель на 20 А, 250 В может не устранить неисправность внутри измерителя, когда он подключен к цепи 480 В. Для устранения неисправности в этой цепи потребуется предохранитель на 20 А, 600 В.

    Существует два основных типа схем защиты: с автоматическим восстановлением и без него. Некоторые счетчики имеют схему, которая обнаруживает перегрузки и защищает счетчик до тех пор, пока условие не исчезнет.После устранения перегрузки цифровой мультиметр возвращается в нормальный режим работы. Обычно это используется для защиты функции измерения сопротивления от перегрузок по напряжению. Другие измерители обнаруживают перегрузки и защищают его, но не восстанавливаются до тех пор, пока оператор не выполнит операцию с измерителем, например, замену предохранителя.

    Принадлежности для датчиков тока. Иногда пользователям приходится измерять токи, которые превышают номинальные значения цифрового мультиметра, иначе они окажутся в ситуациях, которые не позволяют им размыкать цепь для измерения тока.В этих приложениях с более высоким током (обычно более 2 А), где не требуется высокая точность, может быть полезен токовый пробник. Токовый зонд зажимает провод, по которому проходит ток, и преобразует измеренное значение в уровень, с которым измеритель может работать.

    Токовые пробники (которые на самом деле являются трансформаторами тока) измеряют только переменный ток. Выходной сигнал трансформатора тока обычно составляет 1 миллиампер на ампер. Таким образом, значение 100 ампер становится 100 миллиампер, что может быть безопасно измерено большинством цифровых мультиметров.Провода датчика подключены к входным гнездам «мА» и «COM», а функциональный переключатель измерителя установлен в положение «мА переменного тока».

    Мультиметр безопасный

    Безопасное выполнение измерений начинается с выбора подходящего измерителя для задачи, а также среды, в которой он будет использоваться. Пользователи должны прочитать руководство пользователя и следовать ему перед использованием, уделяя особое внимание разделам ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ.

    Убедитесь, что вы используете счетчик, соответствующий категории Международной электротехнической комиссии (МЭК) и номинальному напряжению, утвержденному для того места, где должны производиться измерения.Например, если необходимо провести измерение напряжения на электрической панели с напряжением 480 В, следует использовать счетчик категории III на 600 В или 1000 В. Это означает, что входная схема измерителя будет выдерживать переходные процессы напряжения, обычно встречающиеся в этой среде, без вреда для пользователя. Выбор счетчика с этим рейтингом, который также имеет сертификаты UL, CSA, VDE или TUV, означает, что счетчик не только соответствует стандартам IEC, но и прошел независимые испытания, подтверждающие его соответствие этим стандартам.

    Но как можно узнать, подлинный ли у них прибор CAT III или CAT II? Это не всегда легко.Производители могут самостоятельно сертифицировать свои счетчики как CAT II или CAT III без независимой проверки. Остерегайтесь таких формулировок, как «Разработано в соответствии со спецификациями …» Планы конструктора никогда не заменяют фактическое независимое тестирование. IEC разрабатывает и предлагает стандарты, но не несет ответственности за соблюдение стандартов.

    Найдите символ и регистрационный номер независимой испытательной лаборатории, такой как CE, CSA, RCM или другого признанного агентства по сертификации. Этот символ может использоваться только в том случае, если цифровой мультиметр успешно прошел тестирование в соответствии со стандартом агентства, который основан на национальных / международных стандартах.UL 61010, например, основан на IEC 61010. В несовершенном мире это самое близкое к тому, чтобы гарантировать, что мультиметр действительно прошел испытания на безопасность.

    Беречь от опасных панелей. Цифровой мультиметр также может защитить вас от опасных ситуаций. Цифровые мультиметры, которые обмениваются данными по беспроводной сети с персональными компьютерами, смартфонами и другими инструментами тестирования беспроводной связи, можно безопасно разместить внутри электрических панелей с отключенным питанием. Когда панель закрыта и снова запитана, измерения можно производить удаленно, сохранять и передавать, и все это, не ставя себя перед работающей электрической панелью.

    Категории измерений. Критически важным понятием, касающимся электробезопасности, является категория измерений, кратко упомянутая выше. Стандарты определяют категории от 0 до IV, часто сокращенно CAT 0, CAT II и т. Д. Разделение системы распределения электроэнергии на категории основано на том факте, что опасный высокоэнергетический переходный процесс, такой как удар молнии, будет ослабляться или ослабляться как он проходит через полное сопротивление (сопротивление переменному току) системы.Более высокое значение CAT относится к электрической среде с более высокой доступной мощностью и более высокими переходными процессами. Таким образом, мультиметр, разработанный по стандарту CAT III, устойчив к гораздо более высоким энергетическим переходным процессам, чем мультиметр, разработанный по стандартам CAT II.

    В рамках категории более высокое номинальное напряжение означает более высокую стойкость к переходным процессам — например, счетчик CAT III 1000 В имеет лучшую защиту по сравнению с счетчиком CAT III 600 В. Настоящее недоразумение возникает, если кто-то выбирает счетчик с номиналом 1000 В. CAT II.

    Контрольный список безопасности

    • Используйте счетчик, соответствующий принятым стандартам безопасности для среды, в которой он будет использоваться.
    • Используйте измеритель с предохранителями на токовых входах и обязательно проверьте предохранители перед измерением тока.
    • Перед измерением проверьте измерительные провода на предмет физических повреждений.
    • Используйте измеритель, чтобы проверить целостность измерительных проводов.
    • Используйте только измерительные провода с закрытыми разъемами и защитными кожухами для пальцев.
    • Используйте только измерители с утопленными входными гнездами.
    • Выберите правильную функцию и диапазон для ваших измерений.
    • Убедитесь, что счетчик находится в хорошем рабочем состоянии.
    • Соблюдайте все правила техники безопасности для оборудования.
    • Всегда сначала отсоединяйте «горячий» (красный) щуп.
    • Не работайте в одиночку.
    • Используйте измеритель с функцией защиты от перегрузки по сопротивлению.
    • При измерении тока без токовых клещей отключите питание перед подключением к цепи.
    • Помните о ситуациях, связанных с сильным током и высоким напряжением, и используйте соответствующее оборудование, такое как высоковольтные пробники и сильноточные клещи.

    Особенности

    Следующие ниже особенности и функции могут облегчить использование цифрового мультиметра.

    • Извещатели с первого взгляда показывают, что измеряется (вольт, ом и т. Д.).
    • Управление одним переключателем упрощает выбор функций измерения.
    • Защита от перегрузки предотвращает повреждение как счетчика, так и цепи, одновременно защищая пользователя.
    • Специальные высокоэнергетические предохранители обеспечивают дополнительную защиту пользователя и счетчика во время измерения тока и перегрузок.
    • Автоматический выбор диапазона автоматически выбирает правильный диапазон измерения. Ручной выбор диапазона позволяет зафиксировать определенный диапазон для повторяющихся измерений.
    • Автополярность указывает отрицательные показания со знаком минус, поэтому даже если вы подключите измерительные провода в обратном порядке, вы не повредите измеритель.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
